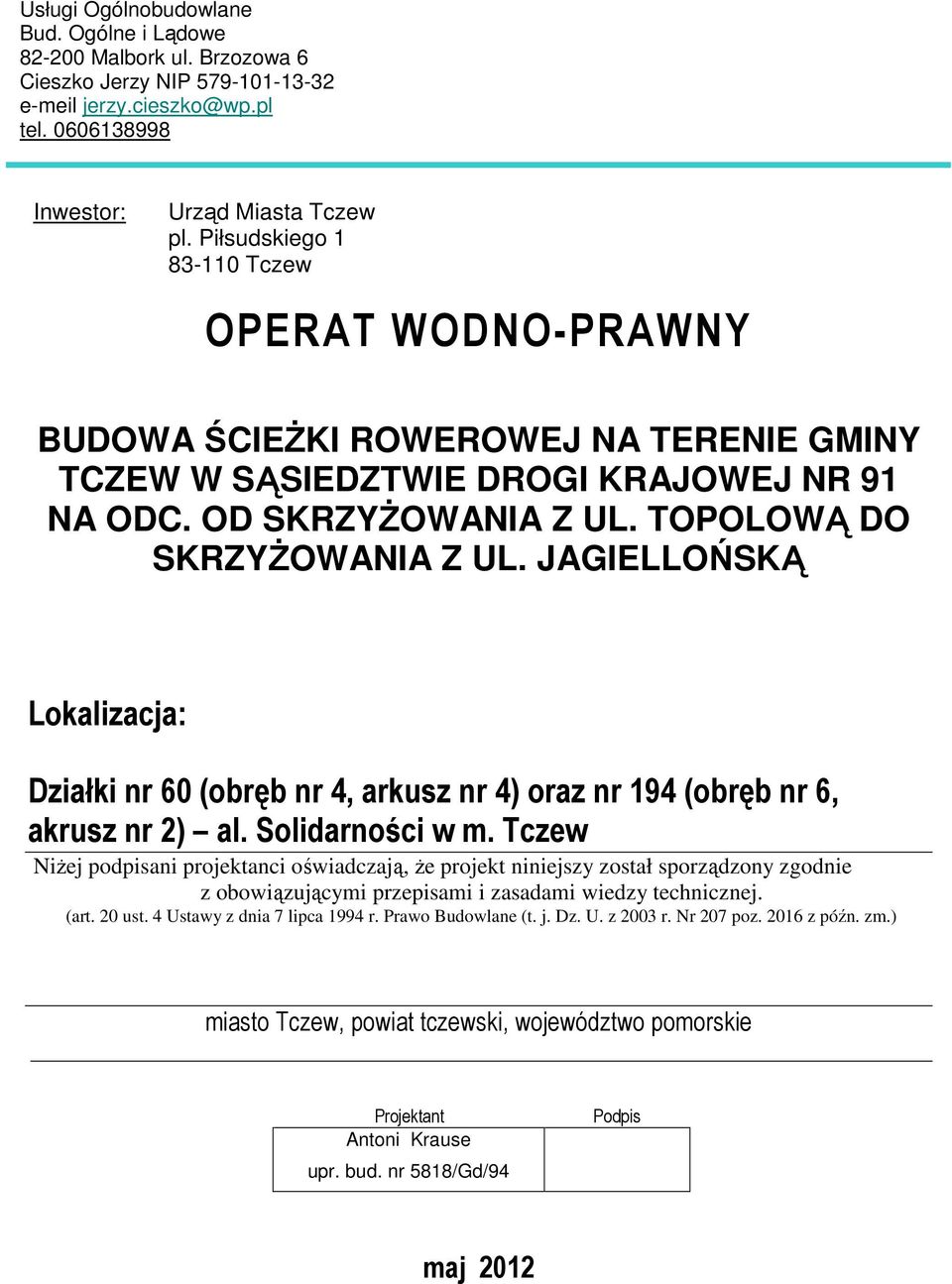

1 Usługi Ogólnobudowlane Bud. Ogólne i Lądowe Malbork ul. Brzozowa 6 Cieszko Jerzy NIP e-meil jerzy.cieszko@wp.pl tel Inwestor: Urząd Miasta Tczew pl. Piłsudskiego Tczew OPERAT WODNO-PRAWNY BUDOWA ŚCIEŻKI ROWEROWEJ NA TERENIE GMINY TCZEW W SĄSIEDZTWIE DROGI KRAJOWEJ NR 91 NA ODC. OD SKRZYŻOWANIA Z UL. TOPOLOWĄ DO SKRZYŻOWANIA Z UL. JAGIELLOŃSKĄ Lokalizacja: Działki nr 60 (obręb nr 4, arkusz nr 4) oraz nr 194 (obręb nr 6, akrusz nr 2) al. Solidarności w m. Tczew Niżej podpisani projektanci oświadczają, że projekt niniejszy został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. (art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (t. j. Dz. U. z 2003 r. Nr 207 poz z późn. zm.) miasto Tczew, powiat tczewski, województwo pomorskie Projektant Antoni Krause upr. bud. nr 5818/Gd/94 Podpis maj 2012

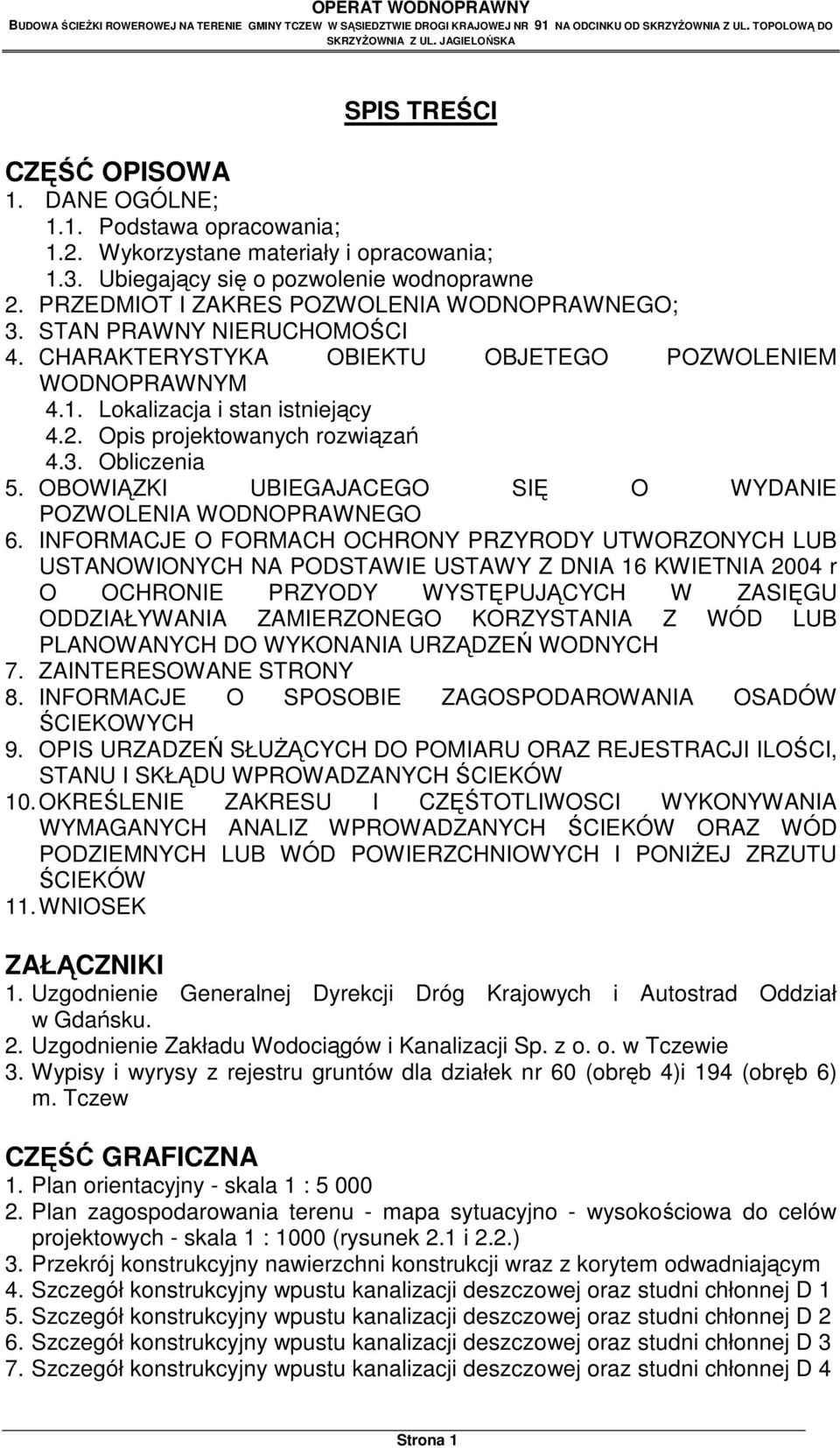

2 OPERAT WODNOPRAWNY BUDOWA ŚCIEŻKI ROWEROWEJ NA TERENIE GMINY TCZEW W SĄSIEDZTWIE DROGI KRAJOWEJ NR 91 NA ODCINKU OD SKRZYŻOWNIA Z UL. TOPOLOWĄ DO SKRZYŻOWNIA Z UL. JAGIELOŃSKA SPIS TREŚCI CZĘŚĆ OPISOWA 1. DANE OGÓLNE; 1.1. Podstawa opracowania; 1.2. Wykorzystane materiały i opracowania; 1.3. Ubiegający się o pozwolenie wodnoprawne 2. PRZEDMIOT I ZAKRES POZWOLENIA WODNOPRAWNEGO; 3. STAN PRAWNY NIERUCHOMOŚCI 4. CHARAKTERYSTYKA OBIEKTU OBJETEGO POZWOLENIEM WODNOPRAWNYM 4.1. Lokalizacja i stan istniejący 4.2. Opis projektowanych rozwiązań 4.3. Obliczenia 5. OBOWIĄZKI UBIEGAJACEGO SIĘ O WYDANIE POZWOLENIA WODNOPRAWNEGO 6. INFORMACJE O FORMACH OCHRONY PRZYRODY UTWORZONYCH LUB USTANOWIONYCH NA PODSTAWIE USTAWY Z DNIA 16 KWIETNIA 2004 r O OCHRONIE PRZYODY WYSTĘPUJĄCYCH W ZASIĘGU ODDZIAŁYWANIA ZAMIERZONEGO KORZYSTANIA Z WÓD LUB PLANOWANYCH DO WYKONANIA URZĄDZEŃ WODNYCH 7. ZAINTERESOWANE STRONY 8. INFORMACJE O SPOSOBIE ZAGOSPODAROWANIA OSADÓW ŚCIEKOWYCH 9. OPIS URZADZEŃ SŁUŻĄCYCH DO POMIARU ORAZ REJESTRACJI ILOŚCI, STANU I SKŁĄDU WPROWADZANYCH ŚCIEKÓW 10. OKREŚLENIE ZAKRESU I CZĘŚTOTLIWOSCI WYKONYWANIA WYMAGANYCH ANALIZ WPROWADZANYCH ŚCIEKÓW ORAZ WÓD PODZIEMNYCH LUB WÓD POWIERZCHNIOWYCH I PONIŻEJ ZRZUTU ŚCIEKÓW 11. WNIOSEK ZAŁĄCZNIKI 1. Uzgodnienie Generalnej Dyrekcji Dróg Krajowych i Autostrad Oddział w Gdańsku. 2. Uzgodnienie Zakładu Wodociągów i Kanalizacji Sp. z o. o. w Tczewie 3. Wypisy i wyrysy z rejestru gruntów dla działek nr 60 (obręb 4)i 194 (obręb 6) m. Tczew CZĘŚĆ GRAFICZNA 1. Plan orientacyjny - skala 1 : Plan zagospodarowania terenu - mapa sytuacyjno - wysokościowa do celów projektowych - skala 1 : 1000 (rysunek 2.1 i 2.2.) 3. Przekrój konstrukcyjny nawierzchni konstrukcji wraz z korytem odwadniającym 4. Szczegół konstrukcyjny wpustu kanalizacji deszczowej oraz studni chłonnej D 1 5. Szczegół konstrukcyjny wpustu kanalizacji deszczowej oraz studni chłonnej D 2 6. Szczegół konstrukcyjny wpustu kanalizacji deszczowej oraz studni chłonnej D 3 7. Szczegół konstrukcyjny wpustu kanalizacji deszczowej oraz studni chłonnej D 4 Strona 1

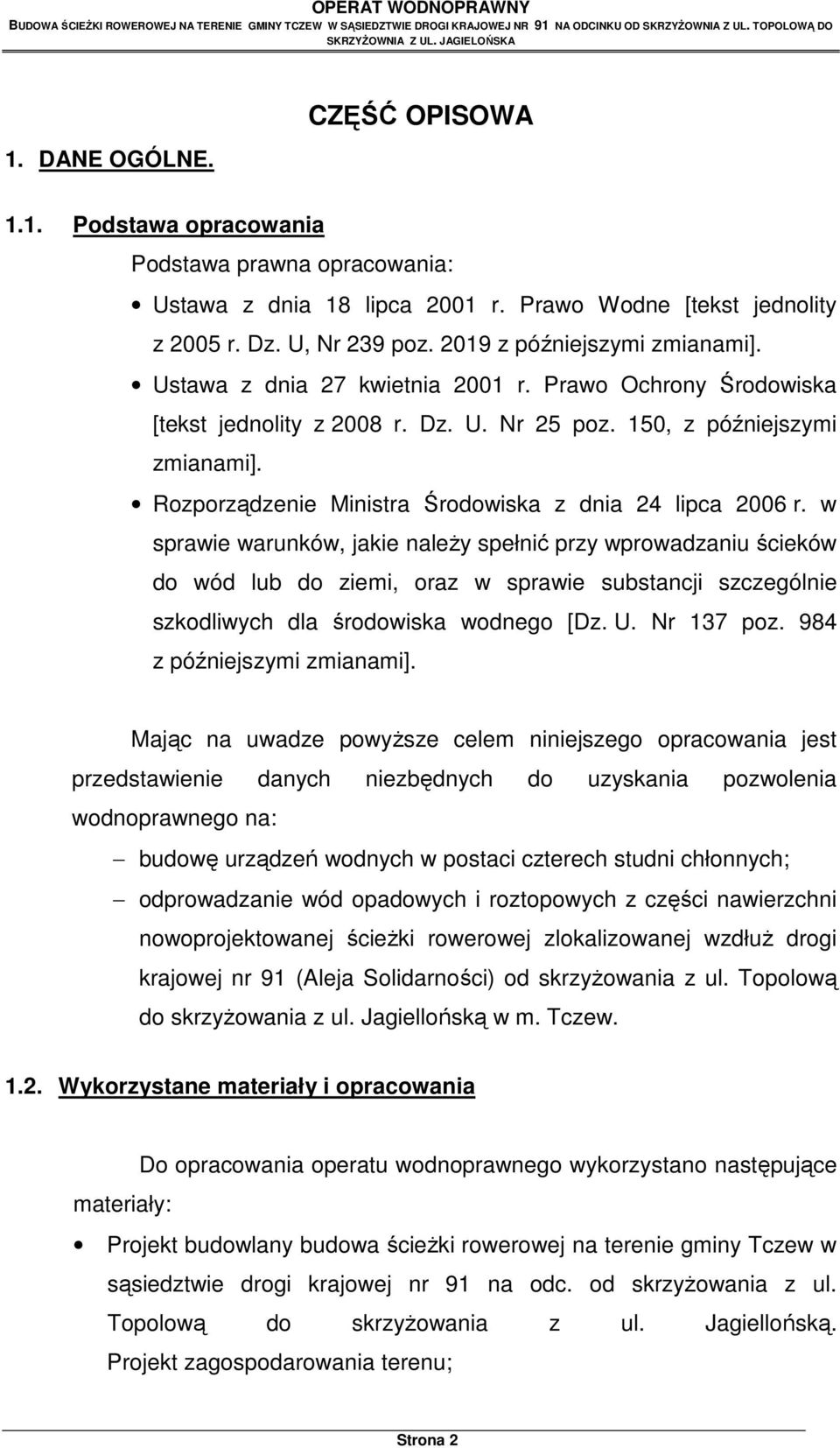

3 OPERAT WODNOPRAWNY BUDOWA ŚCIEŻKI ROWEROWEJ NA TERENIE GMINY TCZEW W SĄSIEDZTWIE DROGI KRAJOWEJ NR 91 NA ODCINKU OD SKRZYŻOWNIA Z UL. TOPOLOWĄ DO SKRZYŻOWNIA Z UL. JAGIELOŃSKA 1. DANE OGÓLNE. CZĘŚĆ OPISOWA 1.1. Podstawa opracowania Podstawa prawna opracowania: Ustawa z dnia 18 lipca 2001 r. Prawo Wodne [tekst jednolity z 2005 r. Dz. U, Nr 239 poz z późniejszymi zmianami]. Ustawa z dnia 27 kwietnia 2001 r. Prawo Ochrony Środowiska [tekst jednolity z 2008 r. Dz. U. Nr 25 poz. 150, z późniejszymi zmianami]. Rozporządzenie Ministra Środowiska z dnia 24 lipca 2006 r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi, oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego [Dz. U. Nr 137 poz. 984 z późniejszymi zmianami]. Mając na uwadze powyższe celem niniejszego opracowania jest przedstawienie danych niezbędnych do uzyskania pozwolenia wodnoprawnego na: budowę urządzeń wodnych w postaci czterech studni chłonnych; odprowadzanie wód opadowych i roztopowych z części nawierzchni nowoprojektowanej ścieżki rowerowej zlokalizowanej wzdłuż drogi krajowej nr 91 (Aleja Solidarności) od skrzyżowania z ul. Topolową do skrzyżowania z ul. Jagiellońską w m. Tczew Wykorzystane materiały i opracowania Do opracowania operatu wodnoprawnego wykorzystano następujące materiały: Projekt budowlany budowa ścieżki rowerowej na terenie gminy Tczew w sąsiedztwie drogi krajowej nr 91 na odc. od skrzyżowania z ul. Topolową do skrzyżowania z ul. Jagiellońską. Projekt zagospodarowania terenu; Strona 2

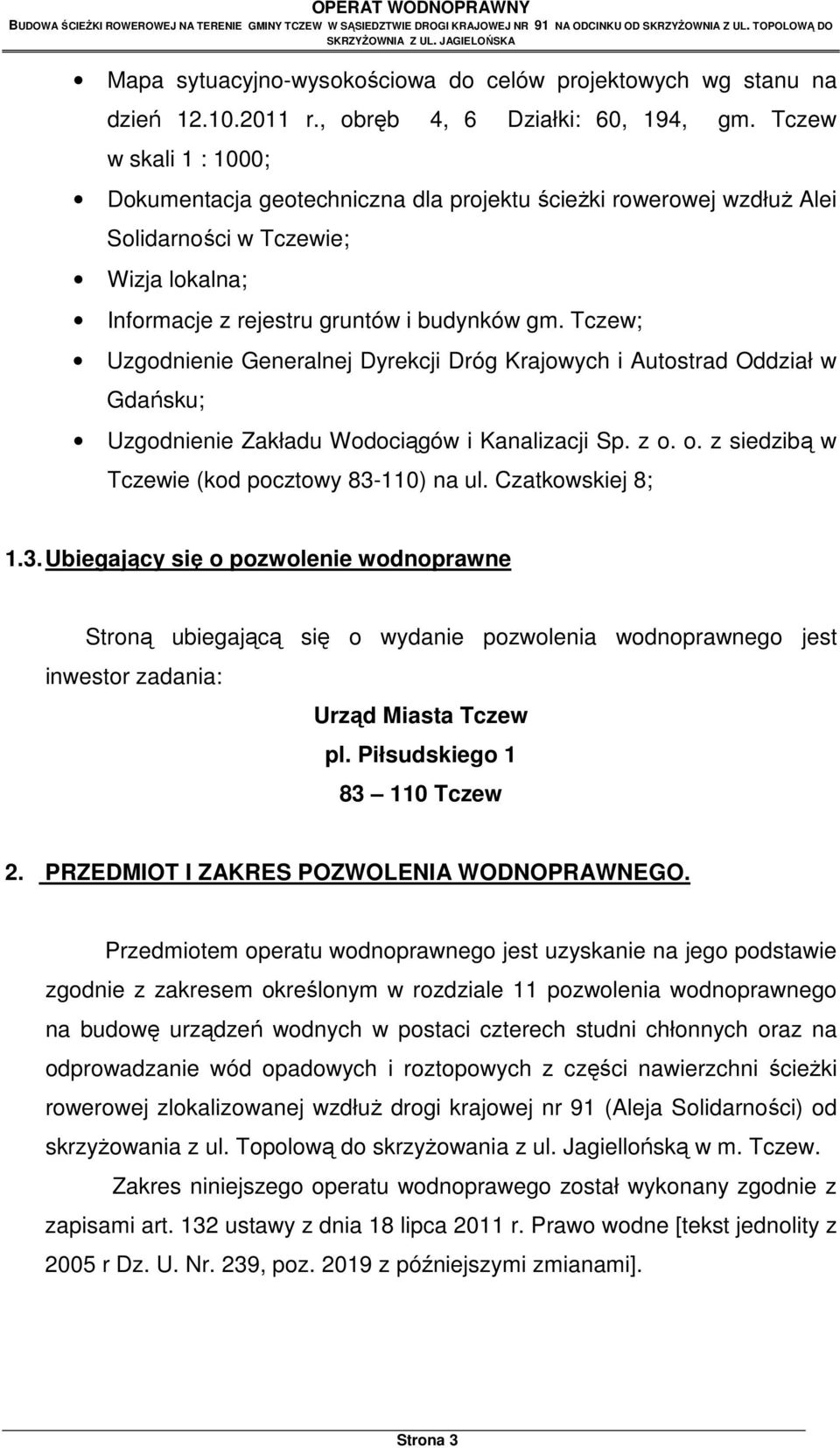

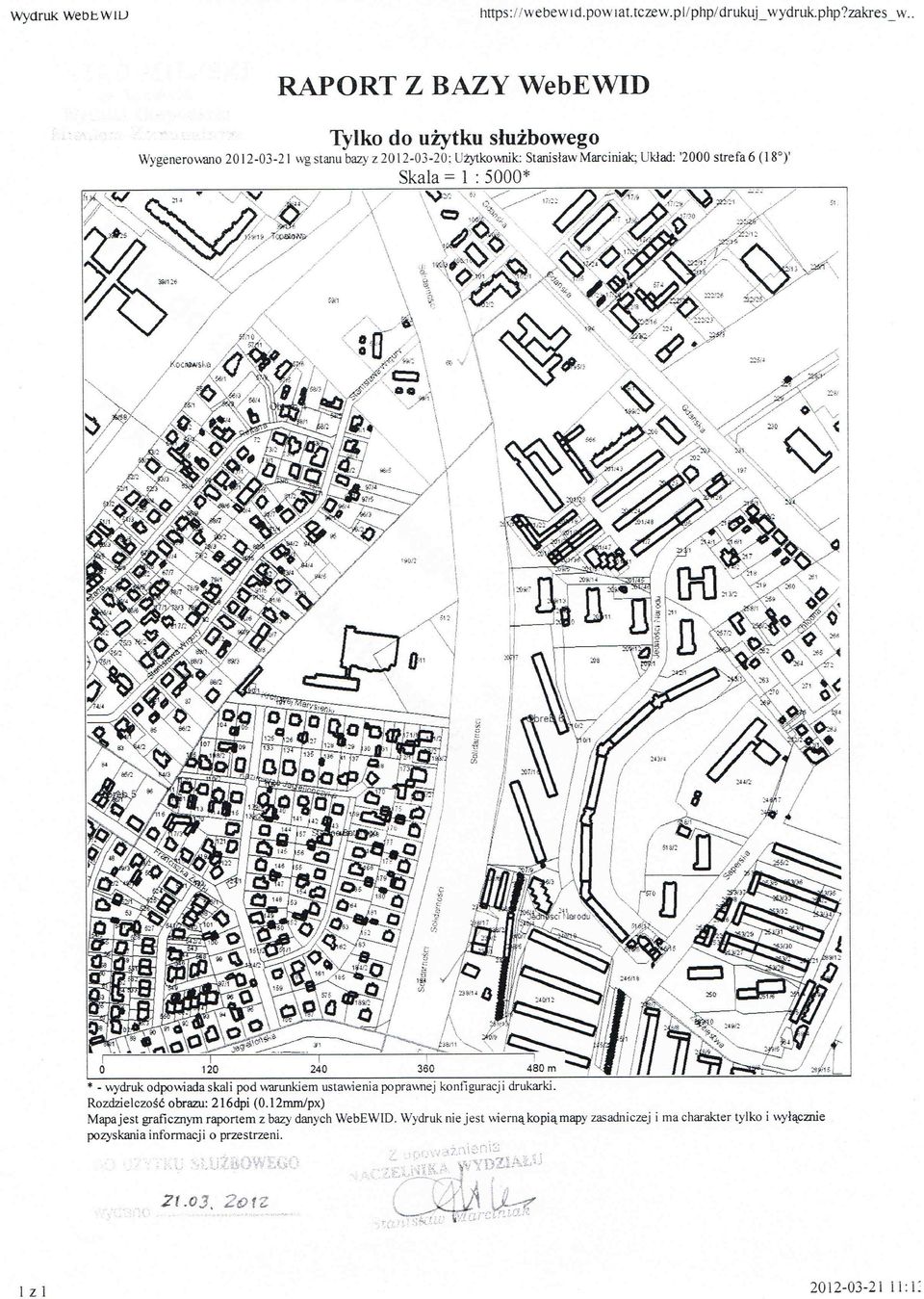

4 OPERAT WODNOPRAWNY BUDOWA ŚCIEŻKI ROWEROWEJ NA TERENIE GMINY TCZEW W SĄSIEDZTWIE DROGI KRAJOWEJ NR 91 NA ODCINKU OD SKRZYŻOWNIA Z UL. TOPOLOWĄ DO SKRZYŻOWNIA Z UL. JAGIELOŃSKA Mapa sytuacyjno-wysokościowa do celów projektowych wg stanu na dzień r., obręb 4, 6 Działki: 60, 194, gm. Tczew w skali 1 : 1000; Dokumentacja geotechniczna dla projektu ścieżki rowerowej wzdłuż Alei Solidarności w Tczewie; Wizja lokalna; Informacje z rejestru gruntów i budynków gm. Tczew; Uzgodnienie Generalnej Dyrekcji Dróg Krajowych i Autostrad Oddział w Gdańsku; Uzgodnienie Zakładu Wodociągów i Kanalizacji Sp. z o. o. z siedzibą w Tczewie (kod pocztowy ) na ul. Czatkowskiej 8; 1.3. Ubiegający się o pozwolenie wodnoprawne Stroną ubiegającą się o wydanie pozwolenia wodnoprawnego jest inwestor zadania: Urząd Miasta Tczew pl. Piłsudskiego Tczew 2. PRZEDMIOT I ZAKRES POZWOLENIA WODNOPRAWNEGO. Przedmiotem operatu wodnoprawnego jest uzyskanie na jego podstawie zgodnie z zakresem określonym w rozdziale 11 pozwolenia wodnoprawnego na budowę urządzeń wodnych w postaci czterech studni chłonnych oraz na odprowadzanie wód opadowych i roztopowych z części nawierzchni ścieżki rowerowej zlokalizowanej wzdłuż drogi krajowej nr 91 (Aleja Solidarności) od skrzyżowania z ul. Topolową do skrzyżowania z ul. Jagiellońską w m. Tczew. Zakres niniejszego operatu wodnoprawego został wykonany zgodnie z zapisami art. 132 ustawy z dnia 18 lipca 2011 r. Prawo wodne [tekst jednolity z 2005 r Dz. U. Nr. 239, poz z późniejszymi zmianami]. Strona 3

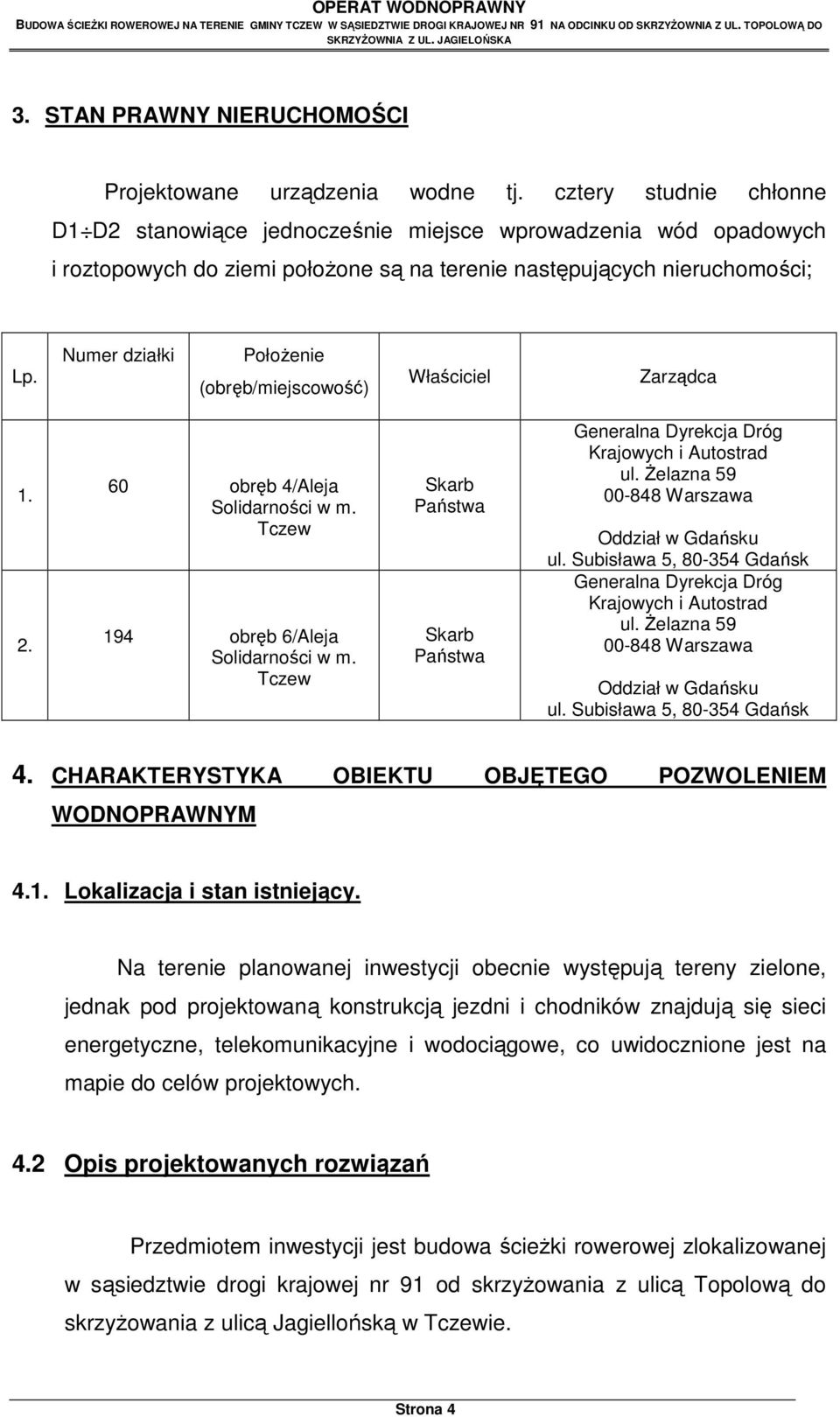

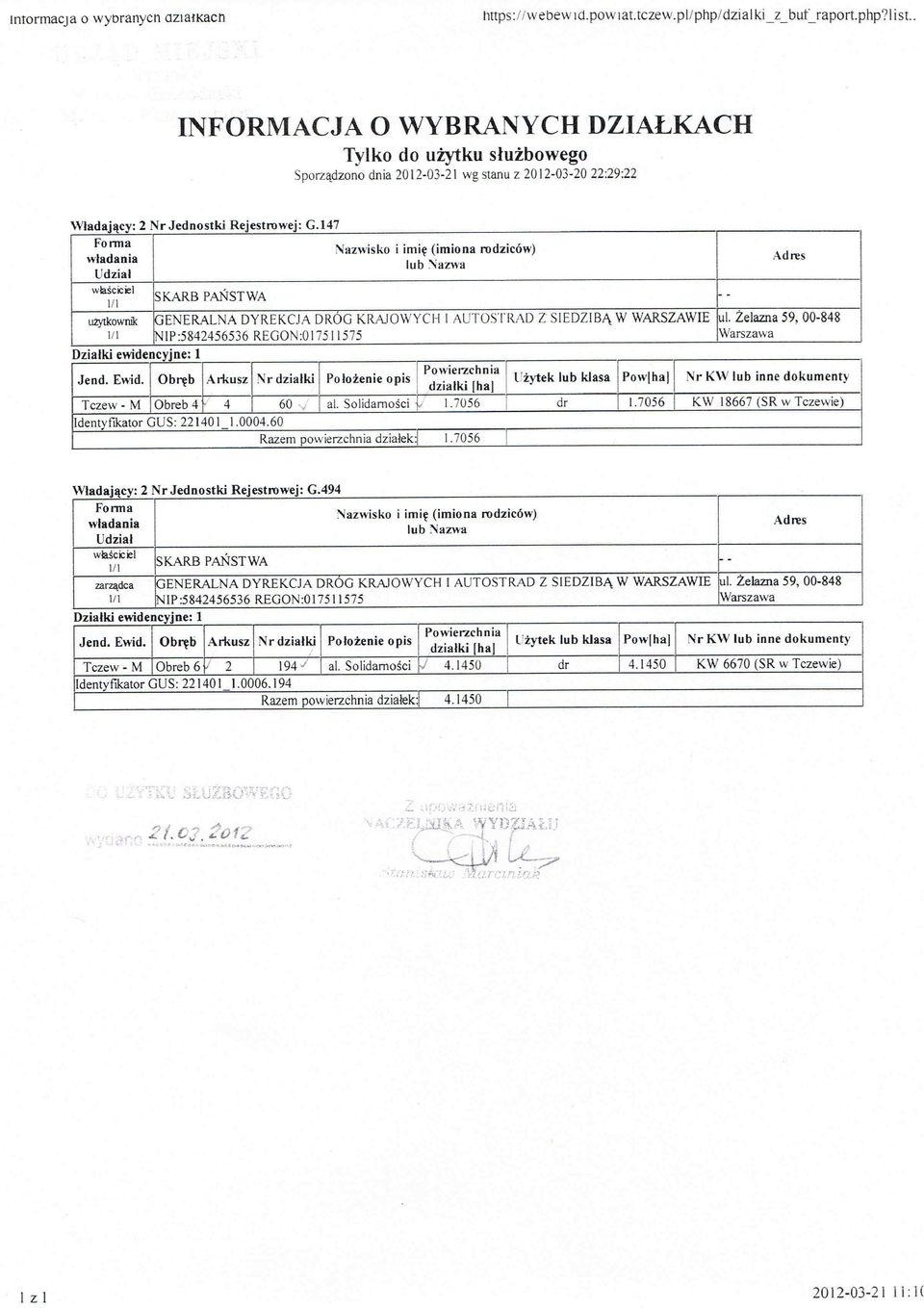

5 OPERAT WODNOPRAWNY BUDOWA ŚCIEŻKI ROWEROWEJ NA TERENIE GMINY TCZEW W SĄSIEDZTWIE DROGI KRAJOWEJ NR 91 NA ODCINKU OD SKRZYŻOWNIA Z UL. TOPOLOWĄ DO SKRZYŻOWNIA Z UL. JAGIELOŃSKA 3. STAN PRAWNY NIERUCHOMOŚCI Projektowane urządzenia wodne tj. cztery studnie chłonne D1 D2 stanowiące jednocześnie miejsce wprowadzenia wód opadowych i roztopowych do ziemi położone są na terenie następujących nieruchomości; Lp. Numer działki Położenie (obręb/miejscowość) Właściciel Zarządca obręb 4/Aleja Solidarności w m. Tczew 194 obręb 6/Aleja Solidarności w m. Tczew Skarb Państwa Skarb Państwa Generalna Dyrekcja Dróg Krajowych i Autostrad ul. Żelazna Warszawa Oddział w Gdańsku ul. Subisława 5, Gdańsk Generalna Dyrekcja Dróg Krajowych i Autostrad ul. Żelazna Warszawa Oddział w Gdańsku ul. Subisława 5, Gdańsk 4. CHARAKTERYSTYKA OBIEKTU OBJĘTEGO POZWOLENIEM WODNOPRAWNYM 4.1. Lokalizacja i stan istniejący. Na terenie planowanej inwestycji obecnie występują tereny zielone, jednak pod projektowaną konstrukcją jezdni i chodników znajdują się sieci energetyczne, telekomunikacyjne i wodociągowe, co uwidocznione jest na mapie do celów projektowych. 4.2 Opis projektowanych rozwiązań Przedmiotem inwestycji jest budowa ścieżki rowerowej zlokalizowanej w sąsiedztwie drogi krajowej nr 91 od skrzyżowania z ulicą Topolową do skrzyżowania z ulicą Jagiellońską w Tczewie. Strona 4

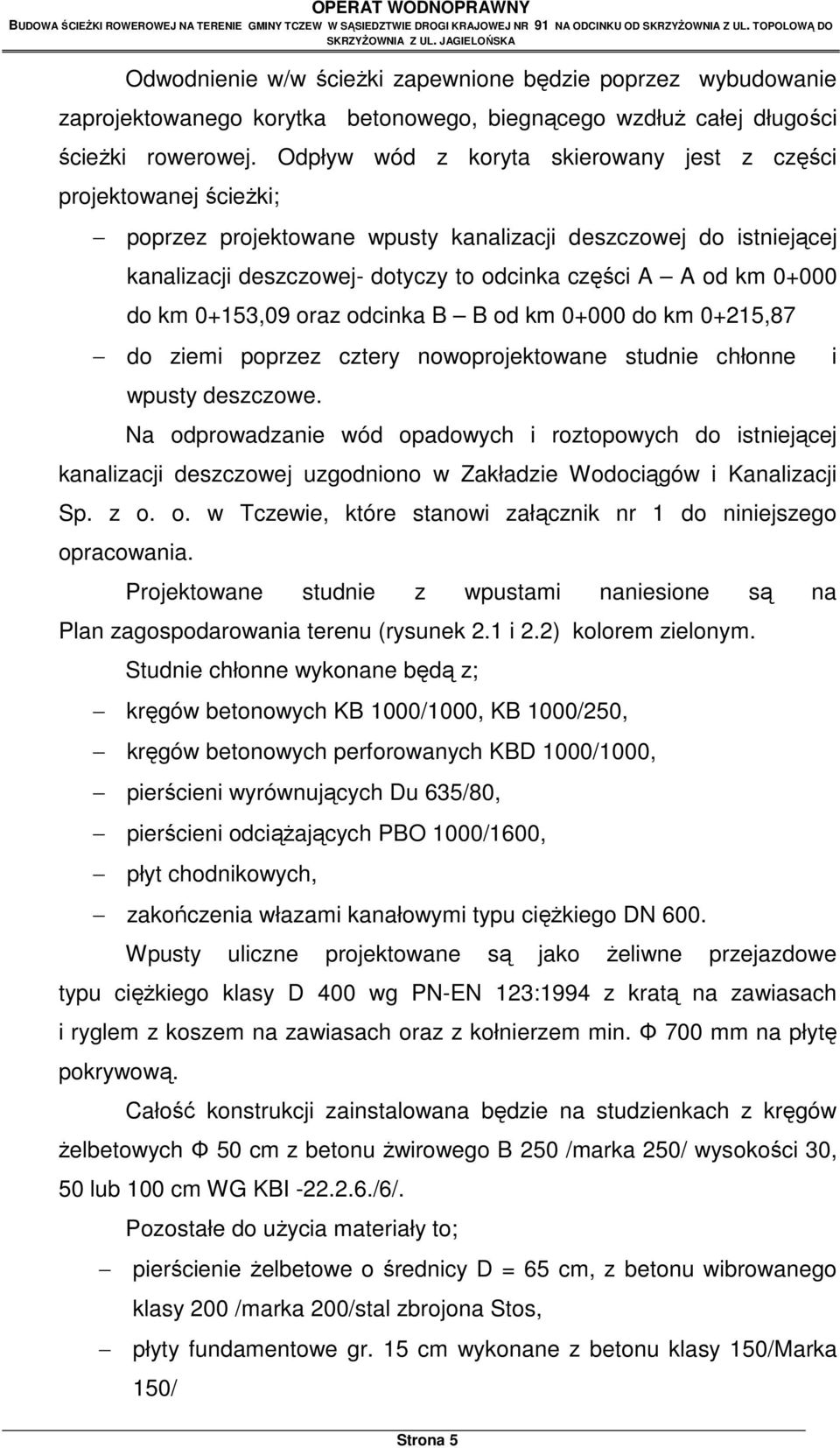

6 OPERAT WODNOPRAWNY BUDOWA ŚCIEŻKI ROWEROWEJ NA TERENIE GMINY TCZEW W SĄSIEDZTWIE DROGI KRAJOWEJ NR 91 NA ODCINKU OD SKRZYŻOWNIA Z UL. TOPOLOWĄ DO SKRZYŻOWNIA Z UL. JAGIELOŃSKA Odwodnienie w/w ścieżki zapewnione będzie poprzez wybudowanie zaprojektowanego korytka betonowego, biegnącego wzdłuż całej długości ścieżki rowerowej. Odpływ wód z koryta skierowany jest z części projektowanej ścieżki; poprzez projektowane wpusty kanalizacji deszczowej do istniejącej kanalizacji deszczowej- dotyczy to odcinka części A A od km do km 0+153,09 oraz odcinka B B od km do km 0+215,87 do ziemi poprzez cztery nowoprojektowane studnie chłonne wpusty deszczowe. Na odprowadzanie wód opadowych i roztopowych do istniejącej kanalizacji deszczowej uzgodniono w Zakładzie Wodociągów i Kanalizacji Sp. z o. o. w Tczewie, które stanowi załącznik nr 1 do niniejszego opracowania. Projektowane studnie z wpustami naniesione są na Plan zagospodarowania terenu (rysunek 2.1 i 2.2) kolorem zielonym. Studnie chłonne wykonane będą z; kręgów betonowych KB 1000/1000, KB 1000/250, kręgów betonowych perforowanych KBD 1000/1000, pierścieni wyrównujących Du 635/80, pierścieni odciążających PBO 1000/1600, płyt chodnikowych, zakończenia włazami kanałowymi typu ciężkiego DN 600. Wpusty uliczne projektowane są jako żeliwne przejazdowe typu ciężkiego klasy D 400 wg PN-EN 123:1994 z kratą na zawiasach i ryglem z koszem na zawiasach oraz z kołnierzem min. Φ 700 mm na płytę pokrywową. Całość konstrukcji zainstalowana będzie na studzienkach z kręgów żelbetowych Φ 50 cm z betonu żwirowego B 250 /marka 250/ wysokości 30, 50 lub 100 cm WG KBI /6/. Pozostałe do użycia materiały to; pierścienie żelbetowe o średnicy D = 65 cm, z betonu wibrowanego klasy 200 /marka 200/stal zbrojona Stos, płyty fundamentowe gr. 15 cm wykonane z betonu klasy 150/Marka 150/ i Strona 5

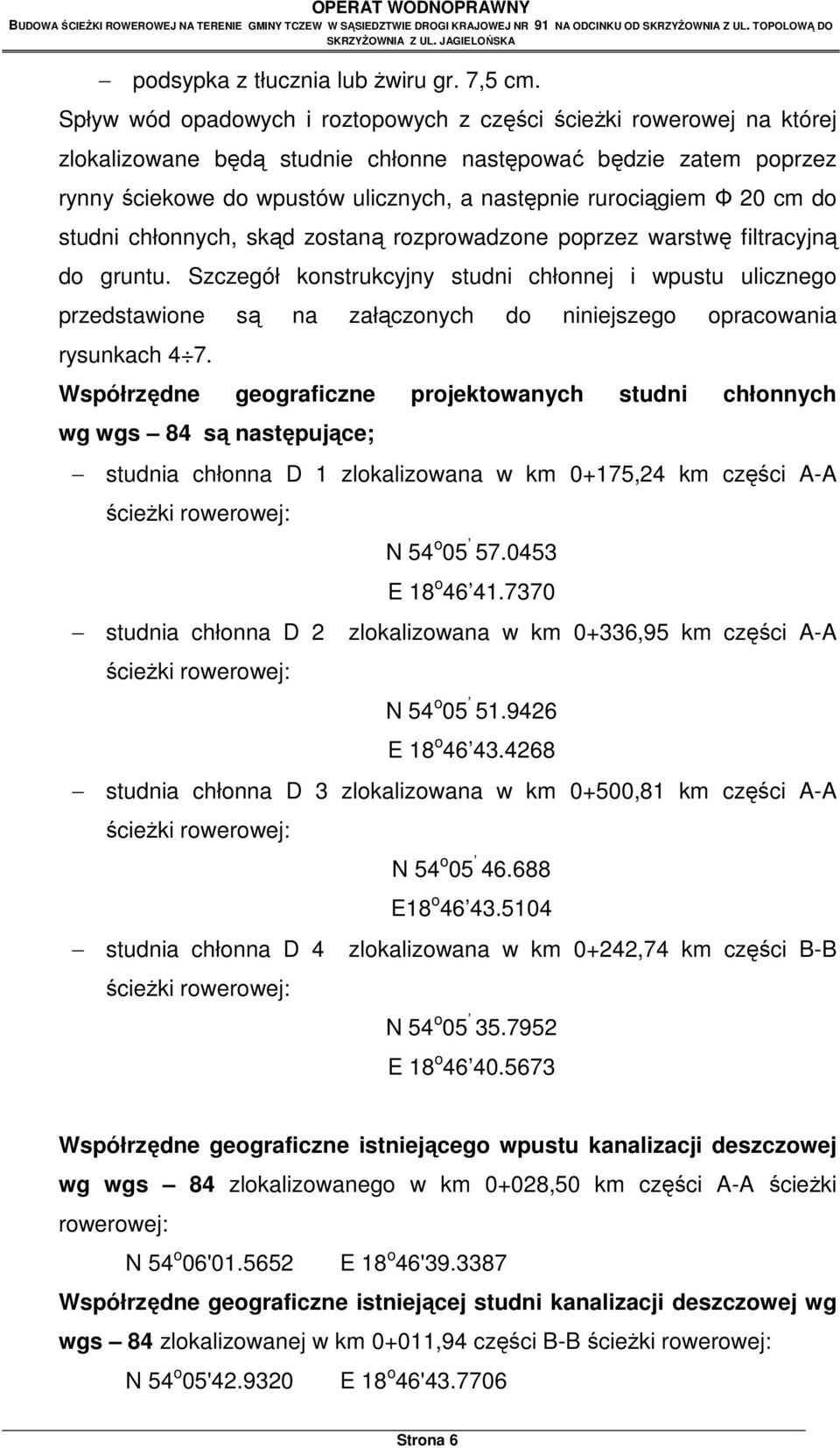

7 OPERAT WODNOPRAWNY BUDOWA ŚCIEŻKI ROWEROWEJ NA TERENIE GMINY TCZEW W SĄSIEDZTWIE DROGI KRAJOWEJ NR 91 NA ODCINKU OD SKRZYŻOWNIA Z UL. TOPOLOWĄ DO SKRZYŻOWNIA Z UL. JAGIELOŃSKA podsypka z tłucznia lub żwiru gr. 7,5 cm. Spływ wód opadowych i roztopowych z części ścieżki rowerowej na której zlokalizowane będą studnie chłonne następować będzie zatem poprzez rynny ściekowe do wpustów ulicznych, a następnie rurociągiem Φ 20 cm do studni chłonnych, skąd zostaną rozprowadzone poprzez warstwę filtracyjną do gruntu. Szczegół konstrukcyjny studni chłonnej i wpustu ulicznego przedstawione są na załączonych do niniejszego opracowania rysunkach 4 7. Współrzędne geograficzne projektowanych studni chłonnych wg wgs 84 są następujące; studnia chłonna D 1 zlokalizowana w km 0+175,24 km części A-A ścieżki rowerowej: studnia chłonna D 2 ścieżki rowerowej: N 54 o E 18 o zlokalizowana w km 0+336,95 km części A-A N 54 o E 18 o studnia chłonna D 3 zlokalizowana w km 0+500,81 km części A-A ścieżki rowerowej: studnia chłonna D 4 ścieżki rowerowej: N 54 o E18 o zlokalizowana w km 0+242,74 km części B-B N 54 o E 18 o Współrzędne geograficzne istniejącego wpustu kanalizacji deszczowej wg wgs 84 zlokalizowanego w km 0+028,50 km części A-A ścieżki rowerowej: N 54 o 06' E 18 o 46' Współrzędne geograficzne istniejącej studni kanalizacji deszczowej wg wgs 84 zlokalizowanej w km 0+011,94 części B-B ścieżki rowerowej: N 54 o 05' E 18 o 46' Strona 6

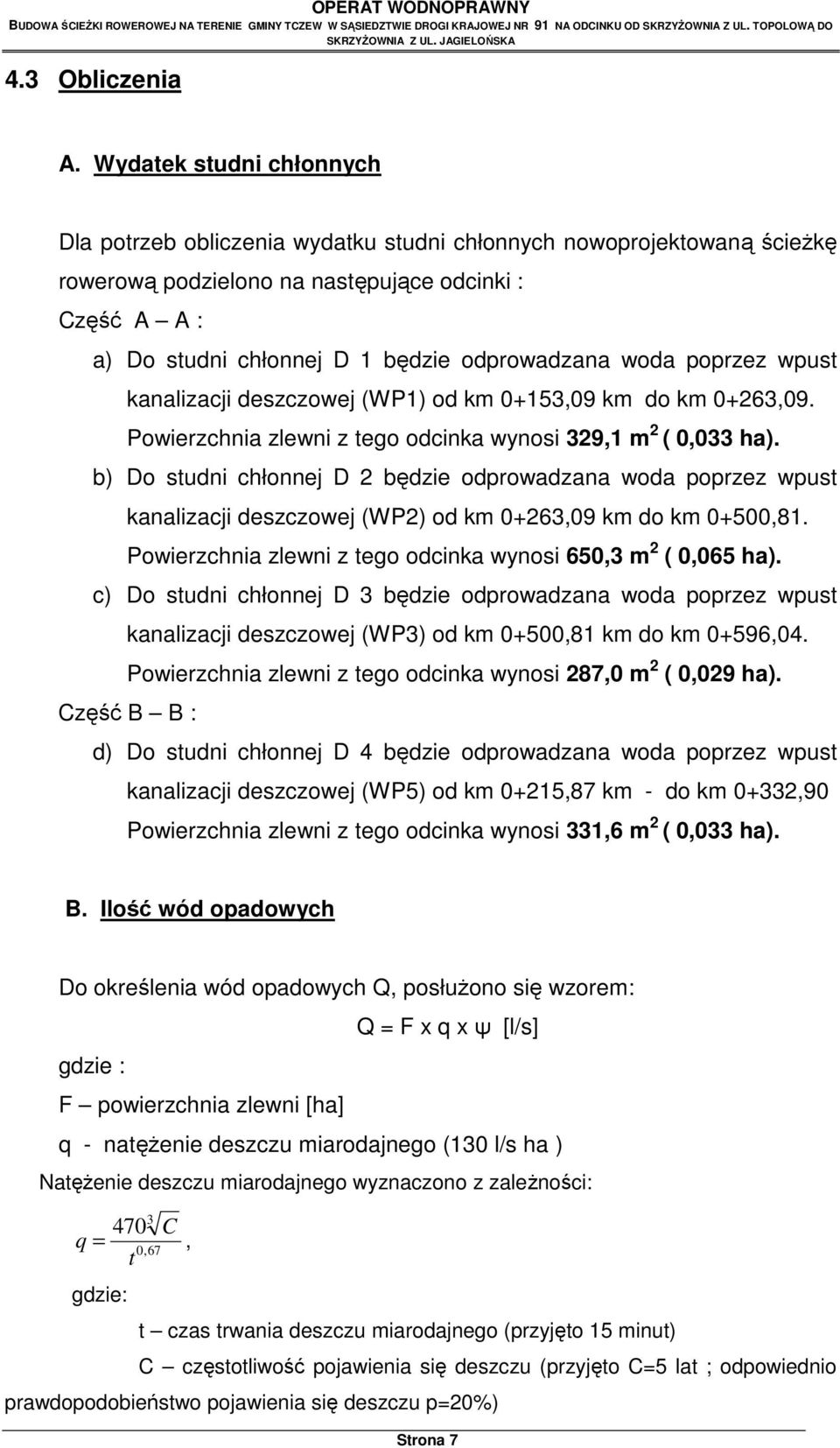

8 OPERAT WODNOPRAWNY BUDOWA ŚCIEŻKI ROWEROWEJ NA TERENIE GMINY TCZEW W SĄSIEDZTWIE DROGI KRAJOWEJ NR 91 NA ODCINKU OD SKRZYŻOWNIA Z UL. TOPOLOWĄ DO SKRZYŻOWNIA Z UL. JAGIELOŃSKA 4.3 Obliczenia A. Wydatek studni chłonnych Dla potrzeb obliczenia wydatku studni chłonnych nowoprojektowaną ścieżkę rowerową podzielono na następujące odcinki : Część A A : a) Do studni chłonnej D 1 będzie odprowadzana woda poprzez wpust kanalizacji deszczowej (WP1) od km 0+153,09 km do km 0+263,09. Powierzchnia zlewni z tego odcinka wynosi 329,1 m 2 ( 0,033 ha). b) Do studni chłonnej D 2 będzie odprowadzana woda poprzez wpust kanalizacji deszczowej (WP2) od km 0+263,09 km do km 0+500,81. Powierzchnia zlewni z tego odcinka wynosi 650,3 m 2 ( 0,065 ha). c) Do studni chłonnej D 3 będzie odprowadzana woda poprzez wpust kanalizacji deszczowej (WP3) od km 0+500,81 km do km 0+596,04. Powierzchnia zlewni z tego odcinka wynosi 287,0 m 2 ( 0,029 ha). Część B B : d) Do studni chłonnej D 4 będzie odprowadzana woda poprzez wpust kanalizacji deszczowej (WP5) od km 0+215,87 km - do km 0+332,90 Powierzchnia zlewni z tego odcinka wynosi 331,6 m 2 ( 0,033 ha). B. Ilość wód opadowych Do określenia wód opadowych Q, posłużono się wzorem: Q = F x q x ψ [l/s] gdzie : F powierzchnia zlewni [ha] q - natężenie deszczu miarodajnego (130 l/s ha ) Natężenie deszczu miarodajnego wyznaczono z zależności: C q =, 0,67 t gdzie: t czas trwania deszczu miarodajnego (przyjęto 15 minut) C częstotliwość pojawienia się deszczu (przyjęto C=5 lat ; odpowiednio prawdopodobieństwo pojawienia się deszczu p=20%) Strona 7

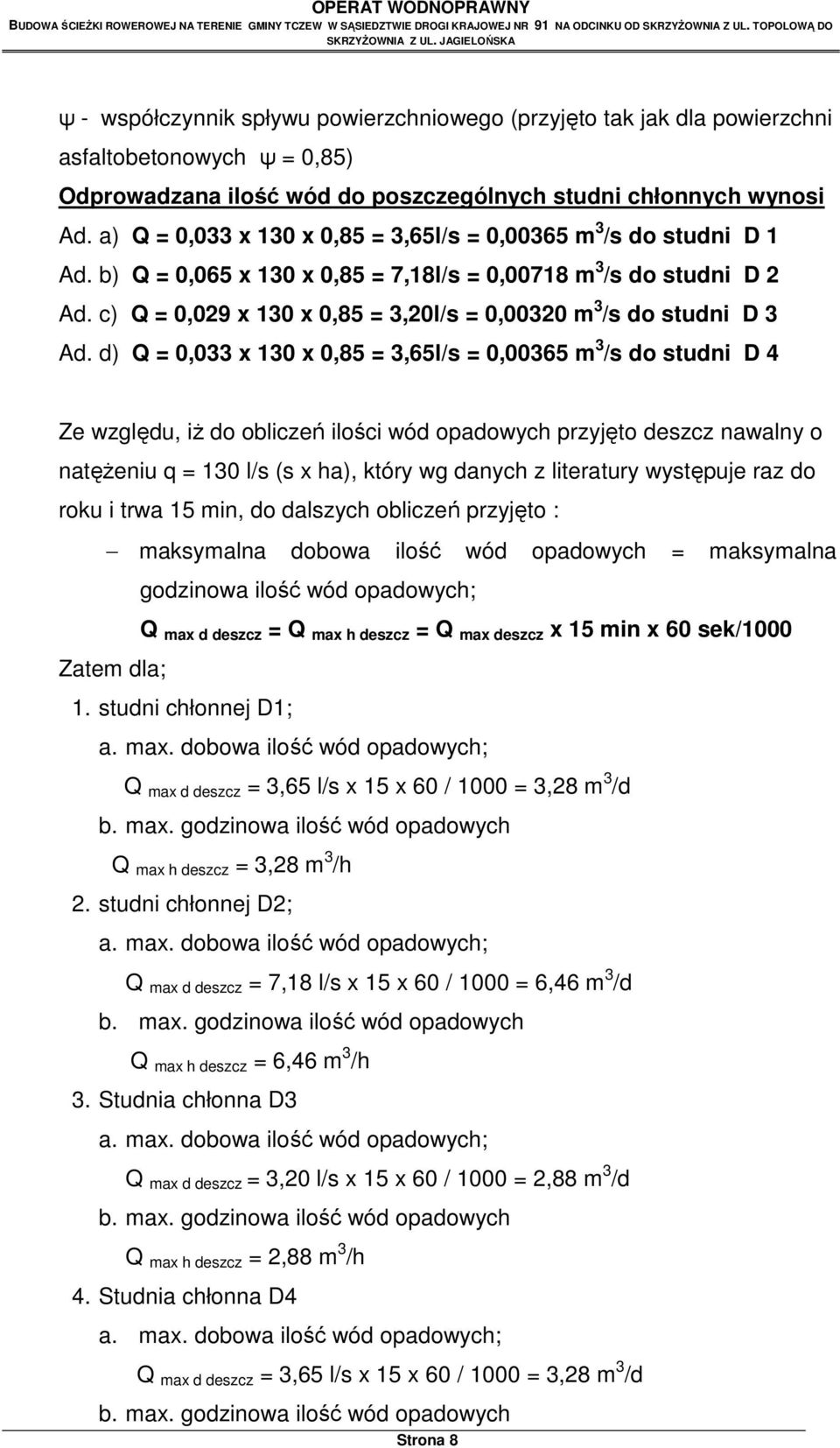

9 OPERAT WODNOPRAWNY BUDOWA ŚCIEŻKI ROWEROWEJ NA TERENIE GMINY TCZEW W SĄSIEDZTWIE DROGI KRAJOWEJ NR 91 NA ODCINKU OD SKRZYŻOWNIA Z UL. TOPOLOWĄ DO SKRZYŻOWNIA Z UL. JAGIELOŃSKA ψ - współczynnik spływu powierzchniowego (przyjęto tak jak dla powierzchni asfaltobetonowych ψ = 0,85) Odprowadzana ilość wód do poszczególnych studni chłonnych wynosi Ad. a) Q = 0,033 x 130 x 0,85 = 3,65l/s = 0,00365 m 3 /s do studni D 1 Ad. b) Q = 0,065 x 130 x 0,85 = 7,18l/s = 0,00718 m 3 /s do studni D 2 Ad. c) Q = 0,029 x 130 x 0,85 = 3,20l/s = 0,00320 m 3 /s do studni D 3 Ad. d) Q = 0,033 x 130 x 0,85 = 3,65l/s = 0,00365 m 3 /s do studni D 4 Ze względu, iż do obliczeń ilości wód opadowych przyjęto deszcz nawalny o natężeniu q = 130 l/s (s x ha), który wg danych z literatury występuje raz do roku i trwa 15 min, do dalszych obliczeń przyjęto : maksymalna dobowa ilość wód opadowych = maksymalna godzinowa ilość wód opadowych; Q max d deszcz = Q max h deszcz = Q max deszcz x 15 min x 60 sek/1000 Zatem dla; 1. studni chłonnej D1; a. max. dobowa ilość wód opadowych; Q max d deszcz = 3,65 l/s x 15 x 60 / 1000 = 3,28 m 3 /d b. max. godzinowa ilość wód opadowych Q max h deszcz = 3,28 m 3 /h 2. studni chłonnej D2; a. max. dobowa ilość wód opadowych; Q max d deszcz = 7,18 l/s x 15 x 60 / 1000 = 6,46 m 3 /d b. max. godzinowa ilość wód opadowych Q max h deszcz = 6,46 m 3 /h 3. Studnia chłonna D3 a. max. dobowa ilość wód opadowych; Q max d deszcz = 3,20 l/s x 15 x 60 / 1000 = 2,88 m 3 /d b. max. godzinowa ilość wód opadowych Q max h deszcz = 2,88 m 3 /h 4. Studnia chłonna D4 a. max. dobowa ilość wód opadowych; Q max d deszcz = 3,65 l/s x 15 x 60 / 1000 = 3,28 m 3 /d b. max. godzinowa ilość wód opadowych Strona 8

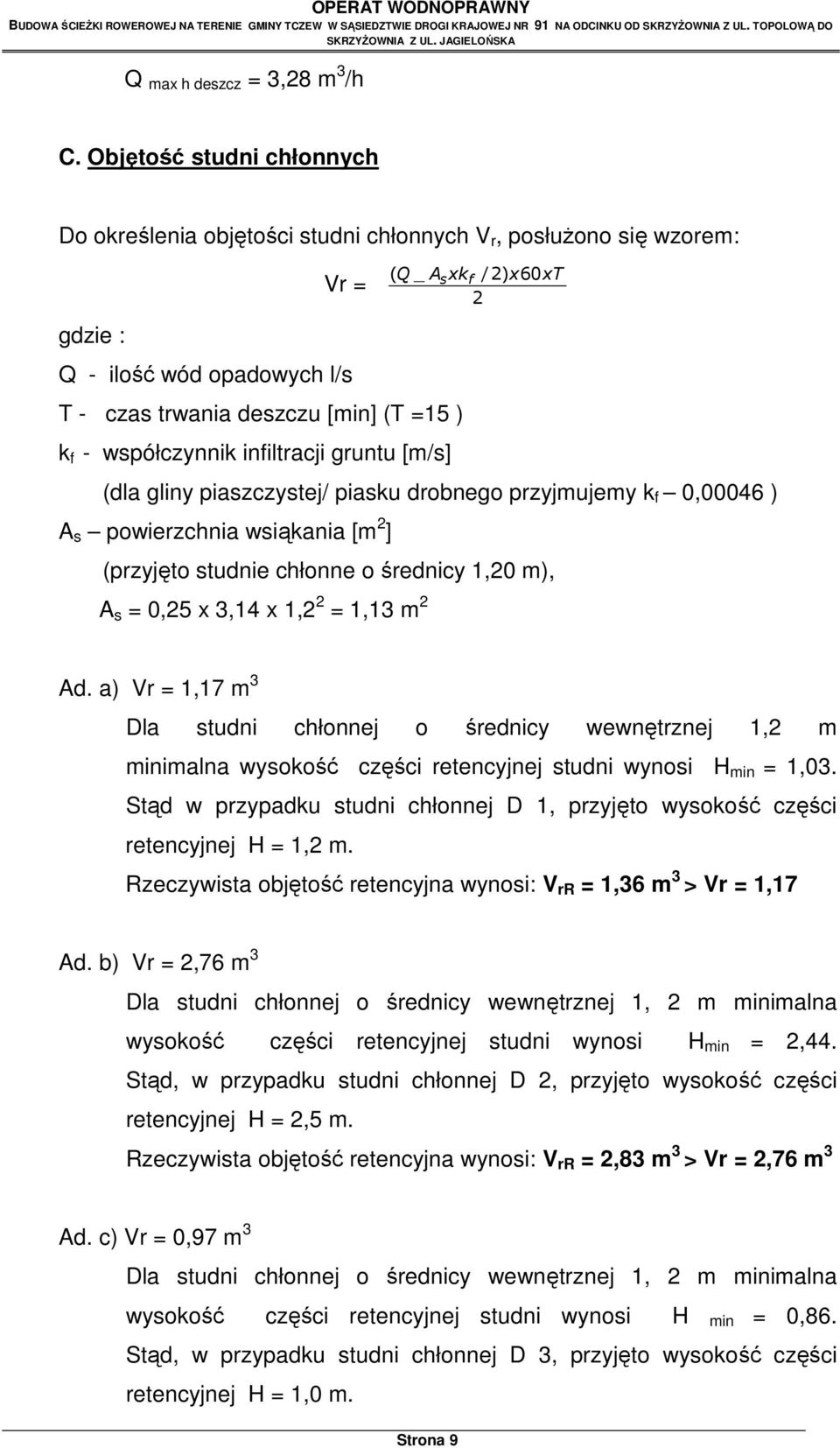

10 OPERAT WODNOPRAWNY BUDOWA ŚCIEŻKI ROWEROWEJ NA TERENIE GMINY TCZEW W SĄSIEDZTWIE DROGI KRAJOWEJ NR 91 NA ODCINKU OD SKRZYŻOWNIA Z UL. TOPOLOWĄ DO SKRZYŻOWNIA Z UL. JAGIELOŃSKA Q max h deszcz = 3,28 m 3 /h C. Objętość studni chłonnych Do określenia objętości studni chłonnych V r, posłużono się wzorem: Vr = gdzie : Q - ilość wód opadowych l/s ( Q_ As xkf/2) x60xt 2 T - czas trwania deszczu [min] (T =15 ) k f - współczynnik infiltracji gruntu [m/s] (dla gliny piaszczystej/ piasku drobnego przyjmujemy k f 0,00046 ) A s powierzchnia wsiąkania [m 2 ] (przyjęto studnie chłonne o średnicy 1,20 m), A s = 0,25 x 3,14 x 1,2 2 = 1,13 m 2 Ad. a) Vr = 1,17 m 3 Dla studni chłonnej o średnicy wewnętrznej 1,2 m minimalna wysokość części retencyjnej studni wynosi H min = 1,03. Stąd w przypadku studni chłonnej D 1, przyjęto wysokość części retencyjnej H = 1,2 m. Rzeczywista objętość retencyjna wynosi: V rr = 1,36 m 3 > Vr = 1,17 Ad. b) Vr = 2,76 m 3 Dla studni chłonnej o średnicy wewnętrznej 1, 2 m minimalna wysokość części retencyjnej studni wynosi H min = 2,44. Stąd, w przypadku studni chłonnej D 2, przyjęto wysokość części retencyjnej H = 2,5 m. Rzeczywista objętość retencyjna wynosi: V rr = 2,83 m 3 > Vr = 2,76 m 3 Ad. c) Vr = 0,97 m 3 Dla studni chłonnej o średnicy wewnętrznej 1, 2 m minimalna wysokość części retencyjnej studni wynosi H min = 0,86. Stąd, w przypadku studni chłonnej D 3, przyjęto wysokość części retencyjnej H = 1,0 m. Strona 9

11 OPERAT WODNOPRAWNY BUDOWA ŚCIEŻKI ROWEROWEJ NA TERENIE GMINY TCZEW W SĄSIEDZTWIE DROGI KRAJOWEJ NR 91 NA ODCINKU OD SKRZYŻOWNIA Z UL. TOPOLOWĄ DO SKRZYŻOWNIA Z UL. JAGIELOŃSKA Rzeczywista objętość retencyjna wynosi: V rr = 1,13 m 3 > Vr = 0,97 m 3 Ad. d) Vr = 1,17 m 3 Dla studni chłonnej o średnicy wewnętrznej 1, 2 m minimalna wysokość części retencyjnej studni wynosi H min = 1,03. Stąd, w przypadku studni chłonnej D 4, przyjęto wysokość części retencyjnej H = 1,2 m. Rzeczywista objętość retencyjna wynosi : V rr = 1,36 m 3 > Vr = 1, OBOWIĄZKI UBIEGAJĄCEGO SIĘ O WYDANIE POZWOLENIA WODNOPRAWNEGO. Ubiegający się o pozwolenie wodnoprawne powinien: - wykonać studnie chłonne zgodnie z niniejszą dokumentacją; - systematycznie utrzymywać i konserwować system odwodnienia; - ponosić odpowiedzialność materialną w wypadku wyrządzenia szkód w wyniku niezgodnego z pozwoleniem wodnoprawnym wprowadzania wód deszczowych, - w przypadku awarii poinformować niezwłocznie strony postępowania, oraz: Wojewódzki Inspektorat Ochrony Środowiska w Gdańsku Gdańsk - Lipce, ul. Trakt Św. Wojciecha 293 tel. (58) Uzyskanie powyższego pozwolenia wodnoprawnego nie spowoduje obowiązków użytkownika w stosunku do osób trzecich. 6. INFORMACJE O FORMACH OCHRONY PRZYRODY UTWORZONYCH LUB USTANOWIONYCH NA PODSTAWIE USTAWY Z DNIA 16 KWIETNIA 2004 r O OCHRONIE PRZYODY WYSTĘPUJĄCYCH W ZASIĘGU ODDZIAŁYWANIA ZAMIERZONEGO KORZYSTANIA Z WÓD LUB PLANOWANYCH DO WYKONANIA URZĄDZEŃ WODNYCH W zasięgu zamierzonego korzystania z wód i planowanych do wykonania urządzeń wodnych nie występują formy ochrony przyrody utworzone lub ustanowione na podstawie ustawy z dnia 16 kwietnia 2004 r. o ochronie przyrody [tekst jednolity z 2004, Dz. U. Nr. 92, poz. 880 z późniejszymi zmianami]. Strona 10

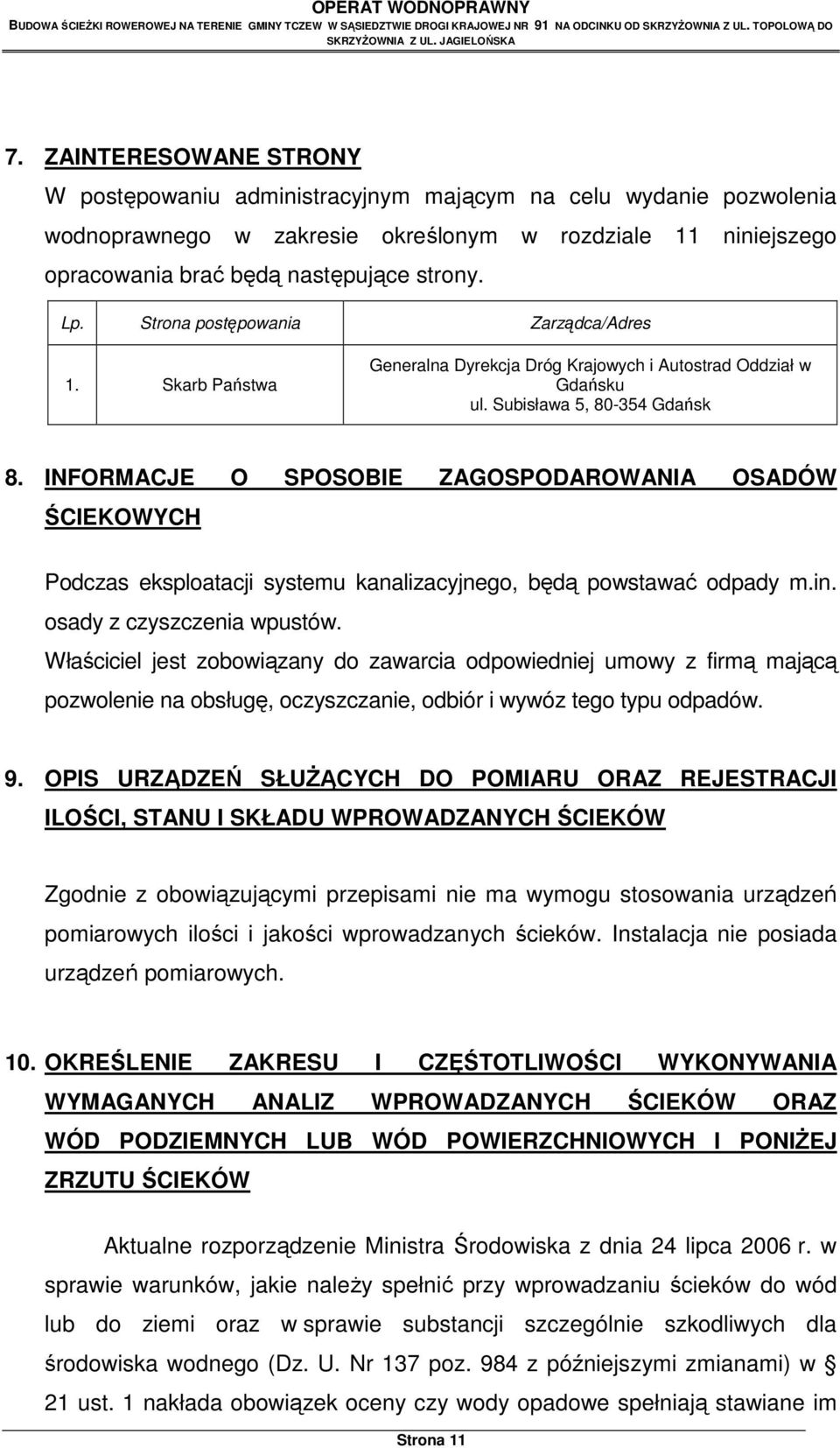

12 OPERAT WODNOPRAWNY BUDOWA ŚCIEŻKI ROWEROWEJ NA TERENIE GMINY TCZEW W SĄSIEDZTWIE DROGI KRAJOWEJ NR 91 NA ODCINKU OD SKRZYŻOWNIA Z UL. TOPOLOWĄ DO SKRZYŻOWNIA Z UL. JAGIELOŃSKA 7. ZAINTERESOWANE STRONY W postępowaniu administracyjnym mającym na celu wydanie pozwolenia wodnoprawnego w zakresie określonym w rozdziale 11 niniejszego opracowania brać będą następujące strony. Lp. Strona postępowania Zarządca/Adres 1. Skarb Państwa Generalna Dyrekcja Dróg Krajowych i Autostrad Oddział w Gdańsku ul. Subisława 5, Gdańsk 8. INFORMACJE O SPOSOBIE ZAGOSPODAROWANIA OSADÓW ŚCIEKOWYCH Podczas eksploatacji systemu kanalizacyjnego, będą powstawać odpady m.in. osady z czyszczenia wpustów. Właściciel jest zobowiązany do zawarcia odpowiedniej umowy z firmą mającą pozwolenie na obsługę, oczyszczanie, odbiór i wywóz tego typu odpadów. 9. OPIS URZĄDZEŃ SŁUŻĄCYCH DO POMIARU ORAZ REJESTRACJI ILOŚCI, STANU I SKŁADU WPROWADZANYCH ŚCIEKÓW Zgodnie z obowiązującymi przepisami nie ma wymogu stosowania urządzeń pomiarowych ilości i jakości wprowadzanych ścieków. Instalacja nie posiada urządzeń pomiarowych. 10. OKREŚLENIE ZAKRESU I CZĘŚTOTLIWOŚCI WYKONYWANIA WYMAGANYCH ANALIZ WPROWADZANYCH ŚCIEKÓW ORAZ WÓD PODZIEMNYCH LUB WÓD POWIERZCHNIOWYCH I PONIŻEJ ZRZUTU ŚCIEKÓW Aktualne rozporządzenie Ministra Środowiska z dnia 24 lipca 2006 r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz. U. Nr 137 poz. 984 z późniejszymi zmianami) w 21 ust. 1 nakłada obowiązek oceny czy wody opadowe spełniają stawiane im Strona 11

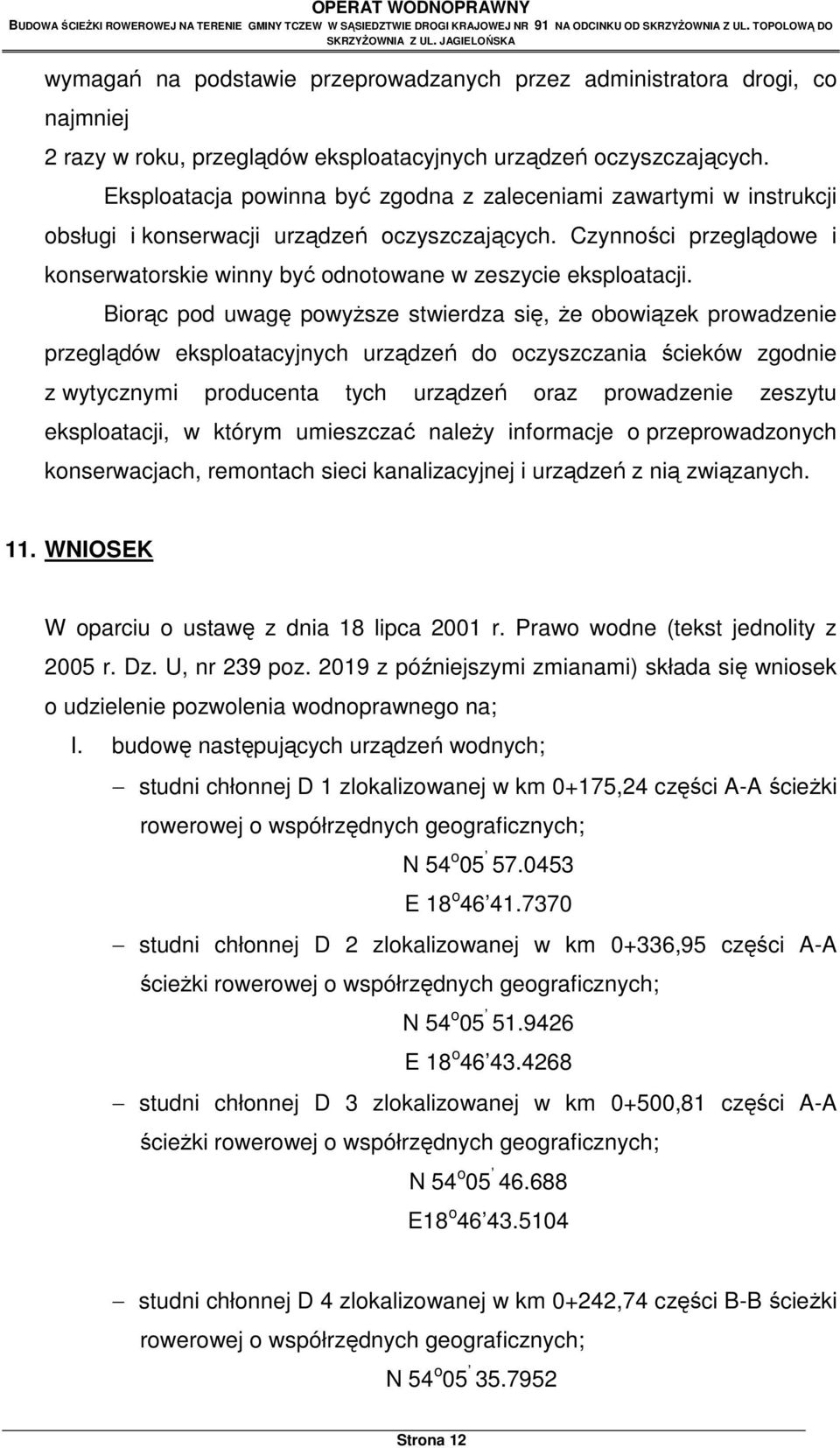

13 OPERAT WODNOPRAWNY BUDOWA ŚCIEŻKI ROWEROWEJ NA TERENIE GMINY TCZEW W SĄSIEDZTWIE DROGI KRAJOWEJ NR 91 NA ODCINKU OD SKRZYŻOWNIA Z UL. TOPOLOWĄ DO SKRZYŻOWNIA Z UL. JAGIELOŃSKA wymagań na podstawie przeprowadzanych przez administratora drogi, co najmniej 2 razy w roku, przeglądów eksploatacyjnych urządzeń oczyszczających. Eksploatacja powinna być zgodna z zaleceniami zawartymi w instrukcji obsługi i konserwacji urządzeń oczyszczających. Czynności przeglądowe i konserwatorskie winny być odnotowane w zeszycie eksploatacji. Biorąc pod uwagę powyższe stwierdza się, że obowiązek prowadzenie przeglądów eksploatacyjnych urządzeń do oczyszczania ścieków zgodnie z wytycznymi producenta tych urządzeń oraz prowadzenie zeszytu eksploatacji, w którym umieszczać należy informacje o przeprowadzonych konserwacjach, remontach sieci kanalizacyjnej i urządzeń z nią związanych. 11. WNIOSEK W oparciu o ustawę z dnia 18 lipca 2001 r. Prawo wodne (tekst jednolity z 2005 r. Dz. U, nr 239 poz z późniejszymi zmianami) składa się wniosek o udzielenie pozwolenia wodnoprawnego na; I. budowę następujących urządzeń wodnych; studni chłonnej D 1 zlokalizowanej w km 0+175,24 części A-A ścieżki rowerowej o współrzędnych geograficznych; N 54 o E 18 o studni chłonnej D 2 zlokalizowanej w km 0+336,95 części A-A ścieżki rowerowej o współrzędnych geograficznych; N 54 o E 18 o studni chłonnej D 3 zlokalizowanej w km 0+500,81 części A-A ścieżki rowerowej o współrzędnych geograficznych; N 54 o E18 o studni chłonnej D 4 zlokalizowanej w km 0+242,74 części B-B ścieżki rowerowej o współrzędnych geograficznych; N 54 o Strona 12

14 OPERAT WODNOPRAWNY BUDOWA ŚCIEŻKI ROWEROWEJ NA TERENIE GMINY TCZEW W SĄSIEDZTWIE DROGI KRAJOWEJ NR 91 NA ODCINKU OD SKRZYŻOWNIA Z UL. TOPOLOWĄ DO SKRZYŻOWNIA Z UL. JAGIELOŃSKA II. E 18 o odprowadzanie wód opadowych i roztopowych w ilościach określonych w rozdziale 4.3 B z ścieżki rowerowej za pośrednictwem studni chłonnych o których mowa w pkt. I do ziemi. Wnioskowany okres udzielenia pozwolenia wodnoprawnego wynosi 10 lat. Opracował: Strona 13
