I. Przygotowanie produkcji Laser TRUMPF TruLaser 5030 classic 6kW Obszar roboczy: Oś X 1500 mm Oś Y 3000 mm Oś Z 115 mm Wykrawarka TRUMPF TruMatic TC L 4030 3,2kW Obszar roboczy: Oś X 4000 mm Oś Y

1 I. Przygotowanie produkcji Laser TRUMPF TruLaser 5030 classic 6kW Obszar roboczy: Oś X 1500 mm Oś Y 3000 mm Oś Z 115 mm Wykrawarka TRUMPF TruMatic TC L ,2kW Obszar roboczy: Oś X 4000 mm Oś Y 2000 mm Oś Z 115 mm Wykrawarka TRUMPF TruMatic TC L kW Obszar roboczy: Oś X 3000 mm Oś Y 1500 mm Oś Z 115 mm Dokładność uzyskiwanej powierzchni ± 0,10 mm Max grubość blach: stal zwykła do 25 mm stal nierdzewna do 20 mm aluminium do 10 mm Wypalarka plazmowa MESSER MultiTherm 4000 Powierzchnia robocza 6000x2500 mm Max grubość blach: Cięcie i ukosowanie plazmowe do 30 mm Cięcie gazowe do 220mm Dokładność uzyskiwanej powierzchni ± 0,10 mm

Dokładność uzyskiwanej powierzchni ± 0,10 mm Max grubość blach: stal zwykła do 25 mm stal nierdzewna do 20 mm aluminium do 10 mm Wypalarka plazmowa MESSER

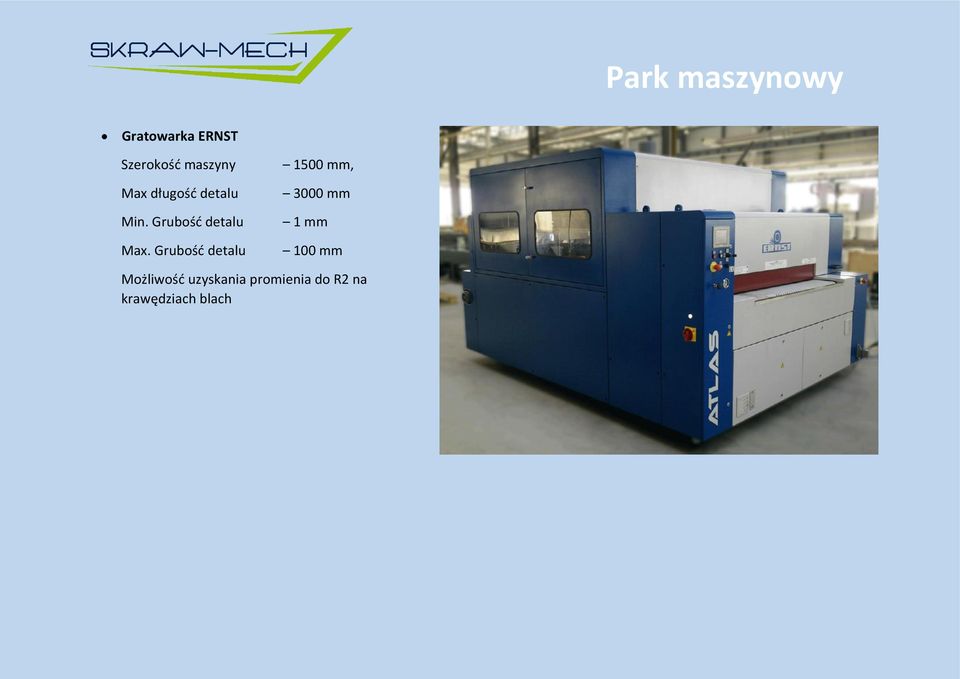

2 Gratowarka ERNST Szerokość maszyny Max długość detalu Min. Grubość detalu Max. Grubość detalu 1500 mm, 3000 mm 1 mm 100 mm Możliwość uzyskania promienia do R2 na krawędziach blach

3 II. Toczenie Centrum tokarskie MAZAK Quick Turn Nexus 100-II MSY Max średnica toczenia ø280 mm Max długość toczenia 335 mm Max średnica obróbki z pręta ø51 mm Prześwit nad łożem ø550 mm 6000 obr/min Przeciwwrzeciono 12 narzędzi Centrum tokarskie MAZAK Quick Turn Nexus 450-II M Max średnica toczenia ø580 mm Max długość toczenia 3120 mm Max średnica obróbki z pręta ø165 mm Prześwit nad łożem ø845 mm 4000 obr/min 12 narzędzi Centrum tokarskie MAZAK Quick Turn Nexus 250-II M Max średnica toczenia ø380 mm Max długość toczenia 1014 mm Max średnica obróbki z pręta ø77 mm Prześwit nad łożem ø675 mm 4000 obr/min Przeciwwrzeciono 12 narzędzi

długość toczenia 3120 mm Max średnica obróbki z pręta ø165 mm Prześwit nad łożem ø845 mm 4000 obr/min 12 narzędzi Centrum tokarskie MAZAK Quick Turn Nexus

4 III. Frezowanie Centrum frezarskie pionowe MAZAK VC Nexus 510C-II Wymiar stołu roboczego 1300x550 mm obr/min Przesuw osi X/Y/Z 1050/510/510 Centrum frezarskie pionowe MAZAK VC Nexus 535C-II Wymiar stołu roboczego 1300x550 mm 8000 obr/min 24 narzędzi Przesuw osi X/Y/Z 1050/510/560 Centrum frezarskie pionowe MAZAK VTC 300C-II Wymiar stołu roboczego 2000x760 mm obr/min Przesuw osi X/Y/Z 1740/760/660 Centrum frezarskie 5-osiowe pionowe MAZAK VTC 800/30SR Wymiar stołu roboczego 3500x820 mm obr/min 48 narzędzi Przesuw osi X/Y/Z 3000/800/720 Przesuw osi A/C ±110⁰/360⁰

Centrum frezarskie pionowe MAZAK VTC 300C-II Wymiar stołu roboczego 2000x760 mm 12000 obr/min Przesuw osi X/Y/Z 1740/760/660 Centrum frezarskie

5 Centrum frezarskie pionowe MAZAK VCS 430A Wymiar stołu roboczego 900x430 mm obr/min Przesuw osi X/Y/Z 560/430/510 Centrum frezarskie pionowe MAZAK VCS 530C Wymiar stołu roboczego 900x430 mm obr/min Przesuw osi X/Y/Z 560/430/510 Centrum frezarskie poziome MAZAK HC Nexus 6000-II Wymiar stołu roboczego 500x500 mm obr/min 43 narzędzi Przesuw osi X/Y/Z 800/800/880 Centrum frezarskie 4-osiowe poziome MAZAK HC Nexus 8800-II Wymiar stołu roboczego 800x800 mm obr/min 80 narzędzi Przesuw osi X/Y/Z 1400/1200/1325 Przesuw osi C 360⁰

poziome MAZAK HC Nexus 6000-II Wymiar stołu roboczego 500x500 mm 10000 obr/min 43 narzędzi Przesuw osi X/Y/Z 800/800/880 Centrum

6 Centrum wielozadaniowe 5-osiowe MAZAK Variaxis i-600 Wymiar stołu roboczego 700x450 mm obr/min 40 narzędzi Przesuw osi X/Y/Z 510/910/510 Przesuw osi A/C -120⁰ 30⁰/±360⁰ Centrum frezarskie pionowe JANUS VMC-1600 Wymiar stołu roboczego 1750x600 mm 8000 obr/min 24 narzędzi Przesuw osi X/Y/Z 1600/700/650 Centrum frezarskie pionowe HAAS VF-2 Wymiar stołu roboczego 914x356 mm 8100 obr/min 20 narzędzi Przesuw osi X/Y/Z 762/406/508 Centrum frezarskie pionowe HAAS VF-6/50 Wymiar stołu roboczego 1626x711 mm 7500 obr/min Przesuw osi X/Y/Z 1626/813/762

narzędzi Przesuw osi X/Y/Z 1600/700/650 Centrum frezarskie pionowe HAAS VF-2 Wymiar stołu roboczego 914x356 mm 8100 obr/min 20 narzędzi

7 Centrum frezarskie pionowe HAAS VF-11/50 Wymiar stołu roboczego 3048x711 mm 7500 obr/min Przesuw osi X/Y/Z 3048/1016/762 Centrum frezarskie pionowe Vision Wide VB 4020 Wymiar stołu roboczego 4100x1700 mm 7500 obr/min 40 narzędzi Przesuw osi X/Y/Z 4100/2000/800

frezarskie pionowe Vision Wide VB 4020 Wymiar stołu roboczego

8 Centrum frezarskie 5-osiowe MAZAK Versatech V-140N Wymiar stołu roboczego 6000x3100 mm obr/min Przesuw osi X/Y/Z 7000/4600/710 Przesuw osi A/C ±100⁰/±180⁰ Centrum frezarskie Vision Wide VH-5235 Wymiar stołu roboczego 5000x3000 mm 6000 obr/min 40 narzędzi Przesuw osi X/Y/Z 5200/3500/1000 Centrum frezarskie Vision Wide SF-3116 Wymiar stołu roboczego 3000x1500 mm 6000 obr/min 40 narzędzi Przesuw osi X/Y/Z 3100/1600/800

stołu roboczego 5000x3000 mm 6000 obr/min 40 narzędzi Przesuw osi X/Y/Z 5200/3500/1000 Centrum frezarskie

9 Centrum frezarskie Vision Wide BM 6242 Wymiar stołu roboczego 6000x3000 mm 4000 obr/min 40 narzędzi Przesuw osi X/Y/Z 6200/4200/1000

10 IV. Gięcie Prasa krawędziowa TRUMPF TruBend 5230 Siła nacisku 230 t Długość stołu roboczego 3230 mm Max długość giętych elementów 3000 mm Długość gięcia 4250 mm Max grubość giętych elementów 8 mm Prasa krawędziowa TRUMPF TruBend 5320 Siła nacisku 320 t Długość stołu roboczego 4420 mm Max długość giętych elementów 3000 mm Długość gięcia 4420 mm Max grubość giętych elementów 8 mm Prostowarka do blach ARKU Szerokość prostowanego detalu 100 mm mm Grubość prostowanego detalu 2 mm - 23 mm Min. Długość detalu 160 mm

stołu roboczego 4420 mm Max długość giętych elementów 3000 mm Długość gięcia 4420 mm Max grubość giętych elementów 8 mm

V. Spawanie Robot spawalniczy IGM RTi 330, L-manipulator Liczba osi stanowiska 11 Liczba osi obrotowych 6 Efektywny obszar roboczy ø3000 mm Nośność 3000 kg Pozycjoner spawalniczy Skraw-Mech PS-3000

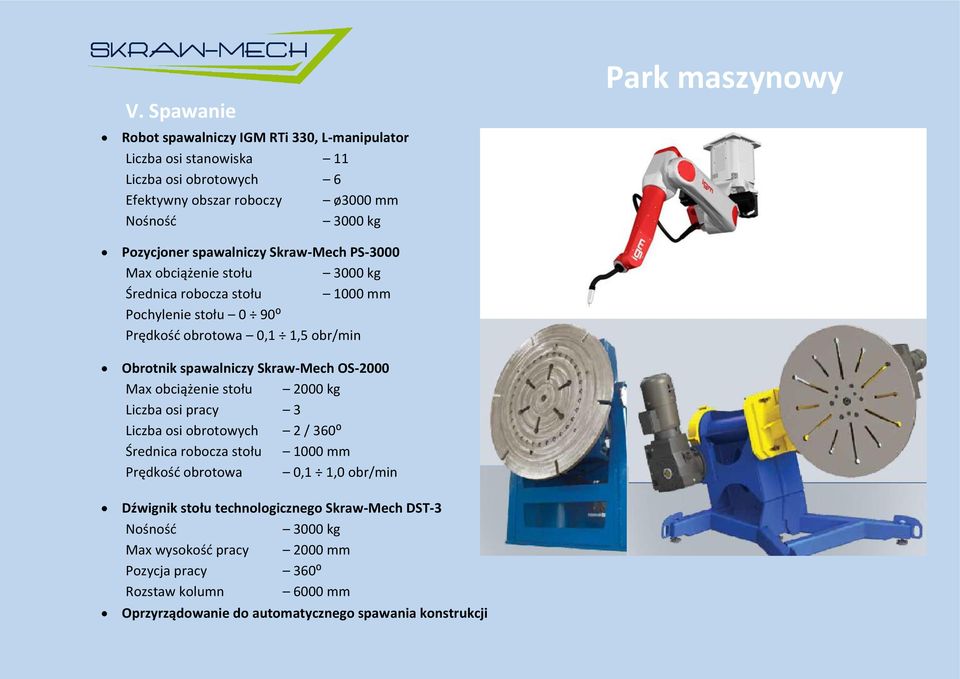

11 V. Spawanie Robot spawalniczy IGM RTi 330, L-manipulator Liczba osi stanowiska 11 Liczba osi obrotowych 6 Efektywny obszar roboczy ø3000 mm Nośność 3000 kg Pozycjoner spawalniczy Skraw-Mech PS-3000 Max obciążenie stołu 3000 kg Średnica robocza stołu 1000 mm Pochylenie stołu 0 90⁰ Prędkość obrotowa 0,1 1,5 obr/min Obrotnik spawalniczy Skraw-Mech OS-2000 Max obciążenie stołu 2000 kg Liczba osi pracy 3 Liczba osi obrotowych 2 / 360⁰ Średnica robocza stołu 1000 mm Prędkość obrotowa 0,1 1,0 obr/min Dźwignik stołu technologicznego Skraw-Mech DST-3 Nośność 3000 kg Max wysokość pracy 2000 mm Pozycja pracy 360⁰ Rozstaw kolumn 6000 mm Oprzyrządowanie do automatycznego spawania konstrukcji

Skraw-Mech OS-2000 Max obciążenie stołu 2000 kg Liczba osi pracy 3 Liczba osi obrotowych 2 / 360⁰ Średnica robocza stołu 1000 mm Prędkość obrotowa 0,1 1,0 obr/min Dźwignik
