Informatyczny System Osłony Kraju przed nadzwyczajnymi zagrożeniami. Produkty IMGW-PIB dla zarządzania kryzysowego. 14 kwietnia 2014 r.

Transkrypt

1 Informatyczny System Osłony Kraju przed nadzwyczajnymi zagrożeniami Produkty IMGW-PIB dla zarządzania kryzysowego 14 kwietnia 2014 r.

2 Plan prezentacji Projekt Informatyczny system osłony kraju przed nadzwyczajnymi zagrożeniami System informatyczny - koncepcja Użytkownicy Produkty IMGW-PIB Mapy zagrożenia powodziowego i mapy ryzyka powodziowego Mapy zagrożeń meteorologicznych Mapy innych zagrożeń Informacje o zagrożeniach

3 Główny cel Projektu ISOK Wykonanie systemu stanowiącego wsparcie osłony społeczeństwa, gospodarki i środowiska przed nadzwyczajnymi zagrożeniami, szczególnie powodziami i ekstremalnymi zjawiskami meteorologicznymi, poprzez opracowanie elektronicznej platformy informatycznej, która stanowić będzie narzędzie do zarządzania kryzysowego oraz narzędzie dla ograniczania strat powodziowych poprzez wpływanie na planowanie przestrzenne i edukowanie społeczeństwa.

4 Korzyści związane z wdrożeniem Projektu Ograniczenie strat wynikających z występowania zagrożeń nadzwyczajnych ograniczenie ofiar i kosztów materialnych Ograniczenie strat wynikających z utraty zdrowia ludności na skutek występowania zagrożeń nadzwyczajnych Usprawnienie funkcjonowania zarządzania kryzysowego Wzrost poczucia bezpieczeństwa ludności Wzrost świadomości podejmowania decyzji inwestycyjnych odnośnie ich lokalizacji oraz w zakresie zagospodarowania przestrzennego Główną i najważniejszą korzyścią płynącą z wdrożenia Projektu będzie wzrost bezpieczeństwa obywateli oraz ograniczenie strat ekonomicznych związanych z występowaniem nadzwyczajnych zagrożeń Realizacja zobowiązań wynikających z Dyrektywy Powodziowej

5 SYSTEM IT Główne komponenty systemu ISOK Mapy Zagrożenia Powodziowego Mapy Ryzyka Powodziowego Mapy Zagrożeń Meteorologicznych ISOK Mapy Innych Zagrożeń Mapa Podziału Hydrograficznego Polski Numeryczny Model Terenu Ortofotomapy

6 System ISOK ramowy harmonogram wdrożenia Plan Podprojektu Projekt Techniczny Platforma Sprzętowa Wdrożenie Pilotażowe Wdrożenie Docelowe

7 Przepływ danych projekty współpracujące interoperacyjność systemu C2.6 IT GIS OKI SEKOP Stan bezpieczeństwa i stan techniczny budowli piętrzących Pobieranie produktów IMGW dane związane z ochroną przeciwpowodziową Geoportal Udostępnianie i dystrybucja danych GUGiK Dane CMPiS wstępne oceny ryzyka powodziowego, mapy zagrożenia i ryzyka powodziowego System ISOK Usługi KPOŚK SIKPOŚK epuap Obsługa wniosków Dane publikacyjne ISOK UMM Inne źródła i systemy (w trakcie identyfikacji)

8 Organizacja systemu informatycznego ISOK Istotną cechą systemu będzie udostępnianie usług sieciowych w architekturze SOA (Service Oriented Architecture) oraz usług zgodnych z dyrektywą INSPIRE Architektura systemu zakłada publikację danych przestrzennych z wykorzystaniem serwera mapowego, który będzie publikował dane w standardach WMS (Web Map Service) i WFS (Web Feature Service). Dzięki takiemu rozwiązaniu opublikowane dane będą mogły być łatwo pozyskiwane przez dowolny węzeł architektury i dostarczane do zainteresowanych użytkowników Usługi systemu ISOK, będą zgodne z wytycznymi przepisów wykonawczych INSPIRE lub w przypadku ich braku zgodne z odpowiednimi normami ISO i/lub standardami organizacji Open Geospatial Consortium (OGC)

9 Główne elementy systemu Krajowy Portal ISOK: Moduł klienta mapowego - PRZEGLĄDARKA Moduł przeglądarki metadanych Moduł wyszukiwania danych po metadanych, kontekstowe, według atrybutów kluczowych, kryteriów przestrzennych itd. Zarządzanie zawartością portalu Zarządzanie danymi w systemie E-learning Wewnętrzny Krajowy Portal ISOK - rozszerzony o platformy: Integracyjną Usług biznesowych Przetwarzania danych Magazynów danych Narzędziową

10 Funkcjonalność Krajowego Portalu ISOK Funkcjonalności portalowe Operacje na mapie Odczyt atrybutów obiektu na mapie dla usług WMS i WFS Kontekstowe wyszukiwanie danych Eksport i import kontekstu mapy (WMC) Przeglądarka metadanych Wyszukiwarka danych: po metadanych, kontekstowe, według atrybutów kluczowych, kryteriów przestrzennych itd.

11 Udostępnianie i dystrybucja danych ISOK Udostępniane przetworzonych danych przechowywanych w węzłach Systemu ISOK, głównie za pomocą usług, ewentualnie danych. Podstawowym sposobem udostępniania informacji będą portale, następnie usługi, a na końcu w uzasadnionych przypadkach wymieniane będą dane w ustalonych formatach. Udostępniane danych w postaci raportów Planowany sposób udostępniania wybranych zbiorów danych w ISOK Oznaczenie zbioru Map Services (Publikacja przez ISOK) Wstępna ocena ryzyka powodziowego Mapy zagrożenia powodziowego Mapy ryzyka powodziowego Analizy i scenariusze powodziowe Mapa punktowa budowli piętrzących Ocena stanu budowli piętrzących Ocena stanu wałów przeciwpowodziowych Dane dotyczące katastru wodnego Data Services (Udostępnianie zbiorów danych)

12 Bezpieczeństwo danych a dostęp do danych System ISOK będzie zapewniał bezpieczeństwo w następujących obszarach: bezpieczeństwo danych niezaprzeczalność (rzeczywisty nadawca komunikatu nie może się wyprzeć faktu nadania) integralność (informacja nie zostanie zmieniona bądź zniszczona w sposób nieprzewidziany) dostępność (określone informacje bądź funkcjonalności są dostępne) poufność (tylko użytkownicy upoważnieni mają dostęp do danej informacji) WRAŻLIWOŚĆ DANYCH

13 Odbiorcy ostateczni projektu Role użytkowników i ich uprawnienia

14 Informacje dostarczane przez System ISOK System dostarczy użytkownikom dwa rodzaje informacji: Informacje osłonowe > dynamiczne, generowane w trybie operacyjnym Informacje planistyczne (gospodarcze) > statyczne, historyczne Powodzie Ekstremalne zjawiska atmosferyczne WORP, MZP, MRP, scenariusze powodziowe* MZM MIZ Najpowszechniejsze, najbardziej niebezpieczne i kosztowne klęski żywiołowe

15 Wstępna ocena ryzyka powodziowego Zakres opracowania MZP i MRP 253 rzeki oraz morskie wody wewnętrzne i odcinki Przymorza

16 Mapy Zagrożenia Powodziowego Mapy Ryzyka Powodziowego ok godeł

17 Mapy Zagrożenia Powodziowego Niskie prawdopodobieństwo wystąpienia powodzi 0,2 % = raz na 500 lat Średnie prawdopodobieństwo wystąpienia powodzi 1 % = raz na 100 lat Wysokie prawdopodobieństwo wystąpienia powodzi 10 % = raz na 10 lat Zasięg powodzi Głębokość wody Prędkość przepływu (dla 2D)

18 Etapy opracowania MZP Dane wejściowe Modelowanie hydrauliczne [meter] :00:00 [m^3/s] ZWW308 ZWW302 ZWW Malczyce ZWW309 ZWW305 ZWW304 ZWW ZWW306 Scinaw ZWW307 a ZWW401 Glogow ZWW402 ZWW403 ZWW ZWW ZWW406 ZWW407 ZWW408 Now a Sol ZWW ZWW410 ZWW411 Cigacice ZWW Water Level ODRA_BD-NS ODRA_BD-NS ODRA_BD-NS ODRA_BD-NS ODRA_NS-CIGACICE [m] Opracowanie wyników modelowania w środowisku GIS Wersja kartograficzna

19 Mapy Ryzyka Powodziowego szacunkowa liczba mieszkańców rodzaje działalności gospodarczej instalacje mogące spowodować znaczne zanieczyszczenie środowiska ujęcia wody, strefy ochronne ujęć wody lub obszarów chronionych zbiorników wód śródlądowych obszary Natura 2000, parki narodowe, rezerwaty przyrody potencjalne ogniska zanieczyszczeń wody obiekty cenne kulturowo

20 Mapy Ryzyka Powodziowego Negatywne konsekwencje dla ludności oraz wartości potencjalnych strat powodziowych PESEL Użytkowanie terenu BDOT punkty adresowe przypisane do budynków Głębokość zalewu BDOT granice miejscowości Województwo

21 Mapy Ryzyka Powodziowego Negatywne konsekwencje dla środowiska, dziedzictwa kulturowego i działalności gospodarczej Obiekty i obszary o szczególnym znaczeniu dla środowiska, dziedzictwa kulturowego i działalności gospodarczej

22 Mapa Zagrożenia Powodziowego

23 Mapa Ryzyka Powodziowego

24 Mapa Ryzyka Powodziowego

25 Mapa Zagrożenia Powodziowego

26 Mapa Ryzyka Powodziowego

27 Mapa Ryzyka Powodziowego

28 Mapy Zagrożenia Powodziowego Mapy Ryzyka Powodziowego Przeglądarka PDF -

29 Mapy Zagrożenia Powodziowego Mapy Ryzyka Powodziowego zastosowanie Podstawa do oceny i analizy aktualnego stanu zabezpieczenia przeciwpowodziowego Podstawa do opracowania planów zarządzania ryzykiem powodziowym ostatniego etapu wdrażania Dyrektywy Powodziowej Podstawa do planowania zagospodarowania przestrzennego na różnych poziomach. Mapy nie prezentują zagrożenia i ryzyka związanego z: podtopieniami, powodziami miejskimi, lokalnymi powodziami typu flash flood oraz wystąpieniami zatorów lodowych

30 Mapy Zagrożeń Meteorologicznych Cel ocena zagrożenia związanego z występowaniem ekstremalnych zjawisk pogodowych Zagrożenia termiczne Intensywne opady atmosferyczne stanowiące ryzyko powodzi Silny wiatr Opad śniegu Burze z gradem Mgła Gołoledź Sadź analiza historyczna ocena zróżnicowania przestrzennego występowania ekstremalnych zjawisk pogodowych analiza bieżąca/operacyjna prognozowanie zagrożeń związanych z występowaniem ekstremalnych zjawisk pogodowych na obszarze Polski

31 Mapy Zagrożeń Meteorologicznych przykładowe mapy ciągłe interpolowane WIATR prędkość wiatru w porywie o prawdopodobieństwie wystąpienia raz na 2 lata), ROK WIATR prędkość wiatru w porywie o prawdopodobieństwie wystąpienia raz na 10 lat), ROK

32 Mapy Zagrożeń Meteorologicznych przykładowe mapy sygnaturowe ŚNIEG średnia gęstość w 1dekadzie stycznia BURZE średnia liczba dni w roku

33 Mapy Zagrożeń Meteorologicznych przykładowe mapy warunków sprzyjających BURZE częstość występowania warunków sprzyjających w roku MGŁA częstość występowania warunków sprzyjających w roku

34 Mapy Zagrożeń Meteorologicznych mapy operacyjne CEL: Przedstawienie obszarów, gdzie zjawiska są prognozowane Zagrożenia termiczne Intensywne opady atmosferyczne Zagrożenie wysokimi prędkościami wiatru Zagrożenie wystąpienia mgły Zagrożenie wystąpienia gołoledzi Zagrożenie wystąpienia burzy z gradem Zagrożenie wystąpienia szadzi Zagrożenie wysokimi opadami śniegu Mapy operacyjne powstają automatycznie w systemie i stanowią graficzną prezentację prognozy wybranych zagrożeń meteorologicznych na obszarze Polski.

35 Mapy Zagrożeń Meteorologicznych tworzenie map operacyjnych MAPY HISTORYCZNE MAPA OPERACYJNA BIEŻĄCA PROGNOZA

36 Mapy Zagrożeń Meteorologicznych mapy operacyjne max zoom 1 : Prognozowana maksymalna temperatura powietrza przekroczy wartość, która historycznie notowana była z częstością występowania 5% (raz na 20 przypadków) Prognozowana maksymalna temperatura powietrza nie przekroczy wartości, która historycznie notowana była z częstością występowania 10% (raz na 10 przypadków) Prognozowana maksymalna temperatura powietrza przekroczy wartość, która historycznie notowana była z częstością występowania 10% (raz na 10 przypadków)

37 Mapy Innych Zagrożeń Mapy realizowane przez Zespół IMGW-PIB Mapy realizowane przez Wykonawcę Zewnętrznego Mapa zagrożenia dla zdrowia i życia ludności z uwagi na warunki meteorologiczne i społeczną wrażliwość na zagrożenia Mapa zanieczyszczeń powietrza z uwagi na zagrożenia meteorologiczne Mapa poważnych awarii przemysłowych z uwagi na zagrożenia meteorologiczne Mapa ujęć wód powierzchniowych i podziemnych na obszarach narażonych na niebezpieczeństwo powodzi Mapy Innych Zagrożeń Mapa zakłóceń w sieciach elektroenergetycznych z uwagi na zagrożenia meteorologiczne prawdopodobieństwo wystąpienia zagrożenia z uwagi na warunki meteorologiczne

38 Mapy Innych Zagrożeń Mapa zakłóceń w sieciach elektroenergetycznych z uwagi na warunki meteorologiczne (MZSE) Mapa operacyjna Czynniki zagrożenia meteorologicznego Abstrahowanie od rzeczywistego przebiegu sieci wiatr temperatura opad śniegu szadź gołoledź synergia (5 czynników) Analiza stopnia zakłóceń

39 Mapy Innych Zagrożeń

40 Mapy Innych Zagrożeń Mapa poważnych awarii przemysłowych z uwagi na warunki meteorologiczne (MPAP) Mapy statyczne lokalizacja ZDR, ZZR i zakładów niesevesowskich lokalizacja zakładów, w których wystąpiły poważne awarie przemysłowe w ciągu ostatnich 10-ciu lat prawdopodobieństwo wystąpienia awarii z uwagi na warunki meteorologiczne Mapa operacyjna poziom zagrożenia poważnymi awariami przemysłowymi z uwagi na warunki meteorologiczne na najbliższe 6 h, 12h i 24h, zasięg potencjalnej awarii (strefa zagrożenia) Czynniki zagrożenia meteorologicznego temperatura opad deszczu opad śniegu burza ciśnienie atmosferyczne synergia

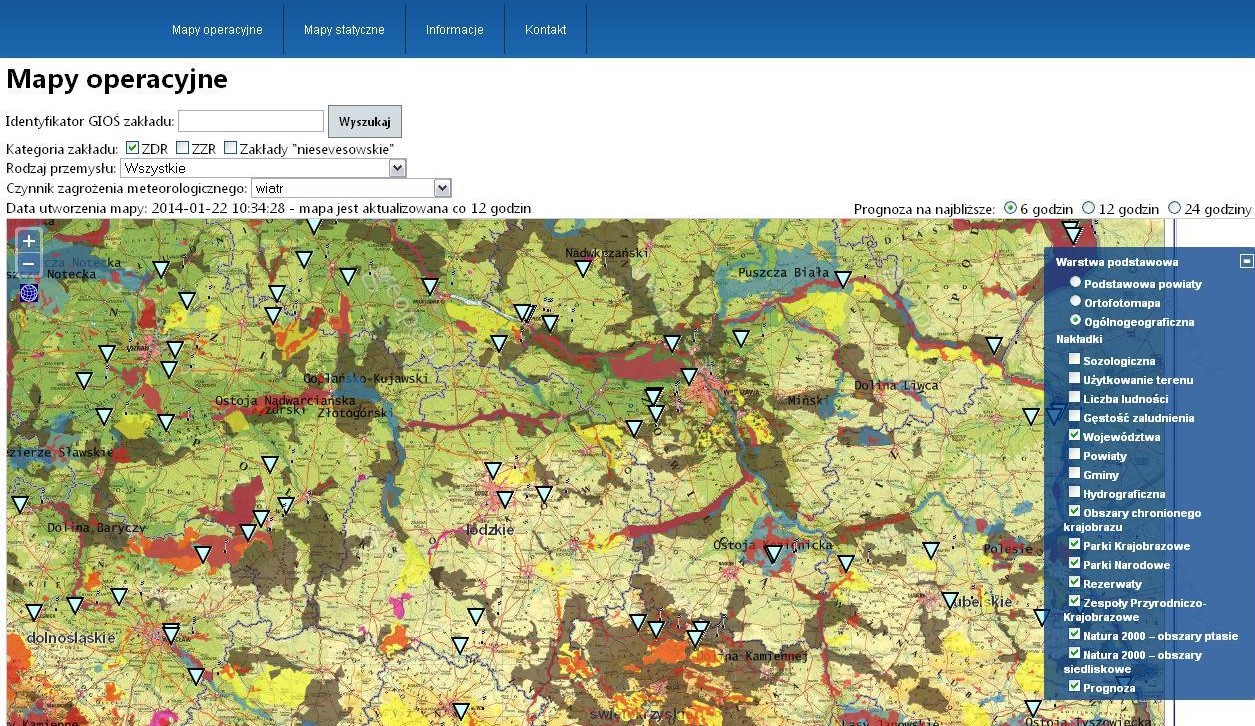

41 Mapy Innych Zagrożeń MPAP - operacyjna

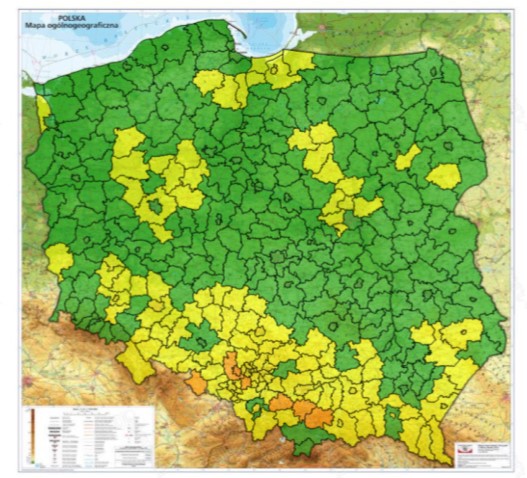

42 Mapy Innych Zagrożeń Mapa zanieczyszczeń powietrza z uwagi na warunki meteorologiczne (MZPow) Mapy statyczne Mapa operacyjna Poziom zagrożenia stężeniem pyłu zawieszonego (PM 10 ) Poziom zagrożenia stężeniem ozonu przyziemnego (O 3 )

43 Mapy Innych Zagrożeń Mapa ujęć wód powierzchniowych i podziemnych na obszarach narażonych na niebezpieczeństwo powodzi Zagrożenie związane z przerwaniem pracy ujęcia Status ujęcia - obliczany na podstawie prognozowanego poziomu wody w przekroju

44 Mapy Innych Zagrożeń Mapa zagrożeń dla życia i zdrowia ludności z uwagi na warunki meteorologiczne (mapa biometeo) Mapy historyczne Mapa operacyjna Mapy ekspozycji Mapa wrażliwości

45 Mapy Innych Zagrożeń BIOMETEO przykładowe mapy ekspozycji

46 Mapy Innych Zagrożeń BIOMETEO przykładowa mapa operacyjna Mapa operacyjna Wersja dla powiatów Mapa wrażliwości Wersja interpolowana Mapa wrażliwości Mapy historyczne Rozkład średniej wartości wskaźnika NTE z godz. 12:00 UTC w Polsce Styczeń Luty Marzec Kwiecień Maj Czerwiec Lipiec Sierpień Wrzesień Październik Listopad Grudzień Średnia roczna liczba dni z przejściem temperatury powietrza przez 0 C w Polsce Średnia roczna liczba dni z pogodą parną w Polsce Maksymalna długość ciągu dni z pogodą parną w Polsce Maksymalna długość ciągu bezopadowego w Polsce Prognozowana wartość wskaźnika NTE

47 System AlertHydroMeteo Informacje o zagrożeniach System powiadamiania SMS lub Broadcast IMGW AlertGateway OPERATOR - A OPERATOR - B OPERATOR - C BS - B OPERATOR - D BS - A SMS BS - B BS - A Broadcast Obszar zagrozony SMS BS - C Broadcast BS - D BS - C Mapa obszarow zagrozonych Możliwość wykorzystania produktów ISOK w Systemie Masowego Ostrzegania o nagłych zjawiskach hydrologiczno-meteorologicznych przy użyciu technologii telefonii komórkowej 47

48 Informacje o zagrożeniach Kanały dystrybucji: SMS i sms: dla użytkowników nazwanych ISOK, m.in.: operatorzy w centrach zarządzania kryzysowego, centrach powiadamiania ratunkowego, którzy wykorzystują informację o zagrożeniu w celu jej dalszej publikacji, podjęcia działań prewencyjnych, lub ratunkowych internauci zarejestrowani w ISOK Wiadomości systemowe (Cell Broadcasting) Dla wszystkich użytkowników telefonii komórkowej w określonym terenie, wyposażonych w urządzenia umożliwiające odbieranie tego typu wiadomości

49 Informacje o zagrożeniach Ostrzeżenia IMGW-PIB wydawane przez biura prognoz meteorologicznych i biura prognoz hydrologicznych. Efekt pracy operacyjnej IMGW-PIB, opracowany, nadzorowany i weryfikowany przez dyżurnych synoptyków Powiadomienia komunikaty generowane na podstawie produktów ISOK: Operacyjnych MZM z komentarzem synoptyka (pół-automatyczne, dla obszarów objętych najwyższym stopniem zagrożenia, do konfrontacji z ostrzeżeniami) Operacyjnych danych prognostycznych dla MZM (automatyczne, wartości progowe zadawane przez użytkownika) Operacyjnych danych prognostycznych dla Mapy zanieczyszczeń powietrza ( )

50 Dziękuję za uwagę Andrzej Tiukało Instytut Meteorologii i Gospodarki Wodnej Państwowy Instytut Badawczy Narodowe Centrum Modelowania Powodzi i Suszy
