1 Architectural Metalwork TYMCZASOWE SCHODY I KLATKI SCHODOWE TCS PROJEKT > PRODUKCJA > MONTAŻ

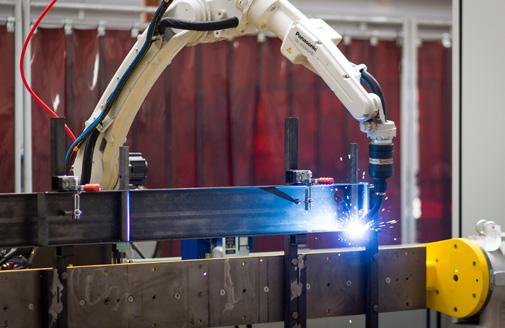

2 tlc.eu Grupa w skrócie tlc.eu Szwedzko-polski producent posiadający spółki w Polsce, Szwecji oraz Wielkiej Brytanii Kilkanaście lat doświadczenia w produkcji schodów i platform stalowych dla przemysłu i budownictwa oraz systemów zabezpieczeń budowlanych Własne biura konstrukcyjno-technologiczne oraz dział badawczo-rozwojowy N owo c z e s ny z a k ł a d p ro d u kc y j ny w y p os a ż o ny w zautomatyzowany park maszynowy Wysoko wykwalifikowana kadra inżynieryjno-techniczna oraz produkcyjna Kompleksowa obsługa Klienta: projekt, produkcja, sprzedaż, wynajem, transport, montaż i serwis na terenie Europy Wytwórca certyfikowany przez TÜV SÜD Polska nr 2527, zgodnie z normą EN ; Właściwości użytkowe wyrobów potwierdzone oznaczeniem CE Zaufali nam: 2

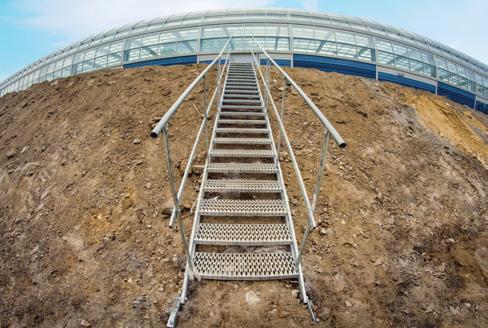

3 Tymczasowe Schody i Klatki Schodowe TCS Tymczasowe Schody i Klatki Schodowe TCS Łatwe i szybkie w montażu a jednocześnie bezpieczne, modułowe rozwiązanie dla tymczasowych schodni i klatek schodowych. Stanowią doskonałą alternatywę dla powszechnie budowanych, prowizorycznych konstrukcji drewnianych. Dzięki modułowej budowie i uniwersalnemu przeznaczeniu znajdują szerokie zastosowanie wszędzie, gdzie zachodzi potrzeba pieszego, bezpiecznego, pokonywania niewielkich oraz znacznych różnic wysokości. Charakterystyka systemu TCS: Możliwość stosowania do skarp, wykopów o różnym kącie nachylenia gruntu i niewielkich lub znaczących różnic wysokości / głębokości Możliwość stosowania jako komunikacja pomiędzy kondygnacjami budynku, również przy znaczących różnicach wysokości Modułowa konstrukcja pozwalająca na łączenie w większe zespoły Łatwy i szybki montaż nie wymagający wysoko wykwalifikowanego personelu Możliwość bezpiecznego przenoszenia elektronarzędzi, niewielkich urządzeń, materiałów budowlanych 3

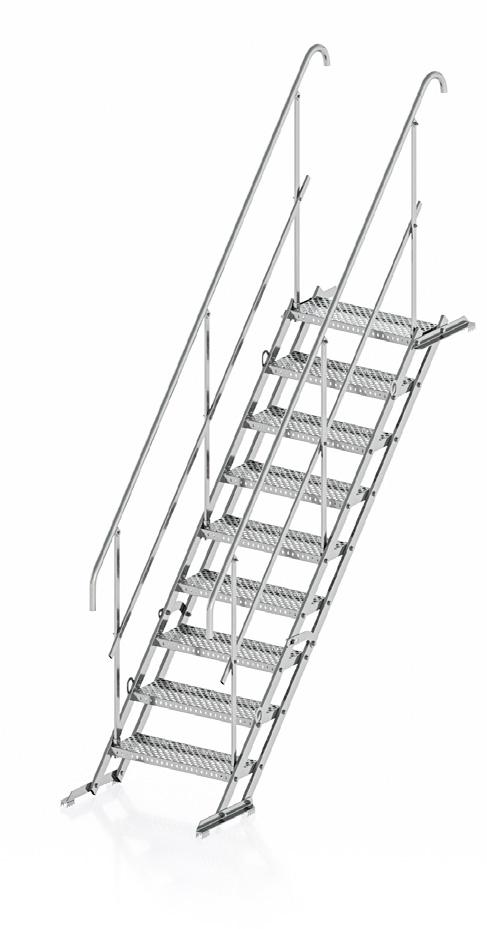

4 tlc.eu SCHODY TCS - CECHY I ZALETY SYSTEMU Podstawowe zalety systemu schodów TCS to: Łatwy i szybki montaż Uniwersalność i bezpieczeństwo Szeroki zakres nachylenia do poziomu: od 25 do 50 Prosta i niezawodna konstrukcja Modułowość dostępne w modułach od 3 do 18 stopni z pojedynczym biegiem Możliwość łączenia pojedynczych schodni (np stopni, stopni) Możliwość montażu barierki po jednej lub obu stronach Automatyczne poziomowanie stopni Możliwość zmiany miejsca użytkowania na budowie poprzez transport dźwigiem Zgodność z normą PN-EN Nasze schody wyposażono w szereg rozwiązań pozwalających uniknąć typowych problemów i zagrożeń z jakimi spotykają się na co dzień pracownicy budowlani Antypoślizgowe i samoczyszczące się stopnie Antypoślizgowe uchwyty u dołu i u góry schodów 2 3,6 m Maks. wysokość pojedynczej schodni 5 1 Blokady zabezpieczające przed złożeniem Pojedyncze lub podwójne barierki z automat. regulacją Praktyczne uchwyty transportowe 710 mm wew. 4 Gniazda do szybkiego montażu barierek Schody spełniają wymagania dotyczące nośności w klasie 1 (1 kn na powierzchni o wymiarach 200x200 mm wg PN-EN 12811, pt.: Tymczasowe konstrukcje na placu budowy ) i są przystosowane do samodzielnego montażu z użyciem dźwignicy. 4

5 Tymczasowe Schody i Klatki Schodowe TCS SCHODY TCS - DOBÓR DŁUGOŚCI I USTAWIENIE System schodów tymczasowych składa się 6 podstawowych modułów, mających kolejno 3, 6, 9, 12, 15, 18 stopni o zakresie regulacji od 25 do 50. Schody montuje się na odpowiednio przygotowanym poziomym podłożu utwierdzając dolną oraz górną część przy pomocy kołków rozporowych lub prętów. W tabeli poniżej przedstawione są podstawowe parametry dostępnych modułów. LICZBA STOPNI DŁUGOŚĆ SCHODNI [m] 0,81 1,62 2,43 3,24 4,05 4,86 WYSOKOŚĆ [m] 0,3-0,6 0,65-1,2 0,98-1,8 1,3-2,4 1,6-3,0 2,1-3,6 Położenie schodów tj. kąt nachylenia oraz odległość dolnego końca od krawędzi górnej ustala się na podstawie diagramu pokazanego obok, w następujący sposób: Liczba stopni Kąt pochylenia Ustalić głębokość wykopu i zaznaczyć wartość na osi pionowej. Biorąc pod uwagę liczbę stopni posiadanego zestawu określić kąt pochylenia biegu schodów prowadząc poziomą linię do Głębokość wykopu [m] punktu przecięcia z łukiem. Określić odległość punktu posadowienia dolnej części schodów prosta pionowa do przecięcia z osią poziomą. Odległość punktu podparcia [m] 3 stopnie 6 stopni 9 stopni 12 stopni 15 stopni 18 stopni 5

6 tlc.eu SCHODY TCS - ELEMENTY DODATKOWE ŁĄCZNIKI SCHODÓW Konstrukcja schodów pozwala na łączenie biegów np , Do łączenia schodów służą łączniki schodów (1) w postaci ceowników. Łączniki są skręcane tymi samymi śrubami co stopnie i stopy. SŁUPKI PODPIERAJĄCE Przy łączeniu schodni może zaistnieć konieczność dodatkowego ich podparcia w celu zwiększenia sztywności. Do podparcia schodów służą dodatkowe słupki podpierające (2) przykręcane przy pomocy śrub mocujących stopnie. Aby dopasować słupek do nierówności terenu wyposażony on jest w stopę regulowaną. 1 2A 1 Łączniki schodów 2A Mocowanie słupka do schodów 2B 2B Płynnie regulowana stopa Przy montażu i łączeniu schodni na nasypie używanie słupków podpierających nie jest wymagane. Bez wzgędu na kąt pochylenia schodni stopnie są automatycznie ustawiane w poziomie (równolegle do uchwytów dolnego i górnego). W razie konieczności regulację przeprowadza się za pomocą barierek. 6

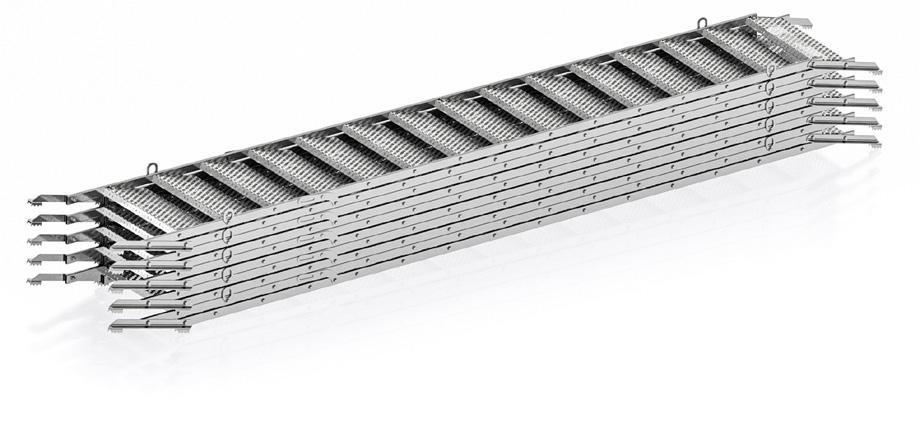

7 1685 Tymczasowe Schody i Klatki Schodowe TCS SCHODY TCS - TRANSPORT I SKŁADOWANIE Schody TCS należy transportować i magazynować ze zdemontowanymi barierkami i w pozycji złożonej do minimum, co znacznie redukuje wielkość przestrzeni potrzebną do ich przewożenia czy też składowania. Do podnoszenia schodów służą uchwyty transportowe. Gabaryty schodów oraz ich masy w zależności od wariantu przedstawiono poniżej. LICZBA STOPNI MASA [kg] DŁUGOŚĆ W STANIE ZŁOŻONYM L [m] 1,51 2,33 3,13 3,94 4,75 5,56 Uchwyt transportowy Qmax=2 kn L Uchwyt transportowy Qmax=2 kn Schody TCS można składować jedne na drugich. Przy takim rozwiązaniu do zablokowania zestawu przed przesunięciem na bok wykorzystuje się uchwyty transportowe które należy odpowiednio ustawić i zablokować śrubą mocującą. Sposób składowania przedstawiono na ilustracji poniżej Oszczędność miejsca dzięki możliwości składowania pionowego Uchwyty tansportowe zabezpieczające przed przesuwaniem! Maksymalna dopuszczalna ilość składowanych zestawów to 5. 7

8 tlc.eu KLATKI SCHODOWE TCS - CECHY I ZALETY SYSTEMU Klatki TCS mają budowę modułową co pozwala na dużą dowolność w uzyskaniu różnych wysokości oraz kierunków zejścia z klatki. System składa się z dwóch modułów: DOLNEGO i STANDARDOWEGO, oraz schodów tymczasowych TCS. W module standardowym zawsze montowane są schody 12 stopniowe, natomiast w module dolnym liczbę stopni dobiera się odpowiednio do jego wysokości. Nowatorskie rozwiązania w jakie wyposażone są nasze klatki schodowe pozwalają na bezpieczną komunikację nawet w najbardziej wymagających warunkach. Schody TCS 12 stopni Różne kierunki zejścia z klatki Maks. wysokość / różnica poziomów (maks. 4 moduły) 9,9 m MODUŁ STANDARD Łatwy montaż dzięki budowie modułowej MODUŁ STANDARD 2145 mm Stała wysokość modułu standardowego Łatwa regulacja wysokości dzięki wysuwanym stopom MODUŁ DOLNY mm Regulowana wysokość modułu dolnego Schody TCS Ilość stopni dobierana do wysokości modułu Konstrukcja klatek schodowych TCS firmy TLC została wykonana zgodnie z normą PN-EN 12811, pt.: Tymczasowe konstrukcje na placu budowy. Spełnia wymagania dotyczące nośności w klasie 1 (1 kn na powierzchni o wymiarach 200x200mm wg PN-EN 12811). Klatki przystosowane są do samodzielnego montażu z użyciem dźwignicy. 8

9 Tymczasowe Schody i Klatki Schodowe TCS KLATKI SCHODOWE TCS - ELEMENTY MODUŁU Poniższa tabela obejmuje wykaz głównych podzespołów w zależności od rodzaju modułu. LP OZNACZENIE NAZWA MODUŁ DOLNY ILOŚĆ [szt.] MODUŁ STANDARD MASA ELEMENTU [kg] 1 RA Rama z podestem R-01 Barierka S-01 Słupek X-01 Stężenie A-01 Stopa Sworzeń zaczepowy Obejma Rama z podestem antyposlizgowym Bezpieczna barierka 3 4 Słupek Stężenie Regulowana stopa Sworzeń zaczepowy Obejma 9

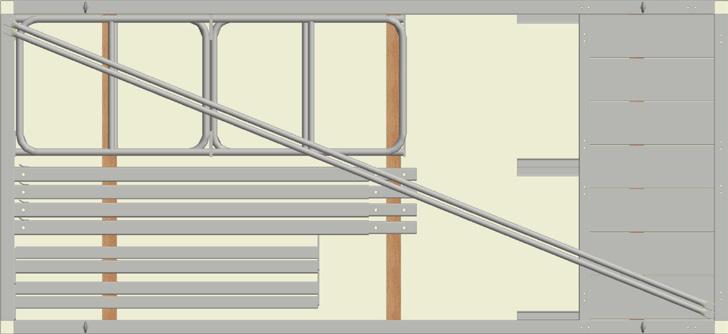

10 tlc.eu KLATKI SCHODOWE TCS - TRANSPORT I SKŁADOWANIE Klatki schodowe TCS należy transportować i magazynować zdemontowane, z poszczególnymi podzespołami ułożonymi jak na ilustracji poniżej. Redukuje to wielkość przestrzeni potrzebną do ich przewożenia i składowania. Masy kompletnych modułów bez schodni wynoszą: 326 kg (moduł dolny) i 275 kg (moduł standard). Uchwyty transportowe Qmax=4 kn Uchwyty transportowe Qmax=4 kn Zdemontowane klatki schodowe TCS można składować jedne na drugich i transportować razem ze schodniami TCS. Przy takim rozwiązaniu elementy należy odpowiednio zabezpieczyć poprzez zastosowanie drewnianych przekładek (kantówek) i spięcie poszczególnych elementów pasami transportowymi. Oszczędność miejsca dzięki możliwości składowania pionowego! Maksymalna dopuszczalna ilość składowanych modułów to 3. 10

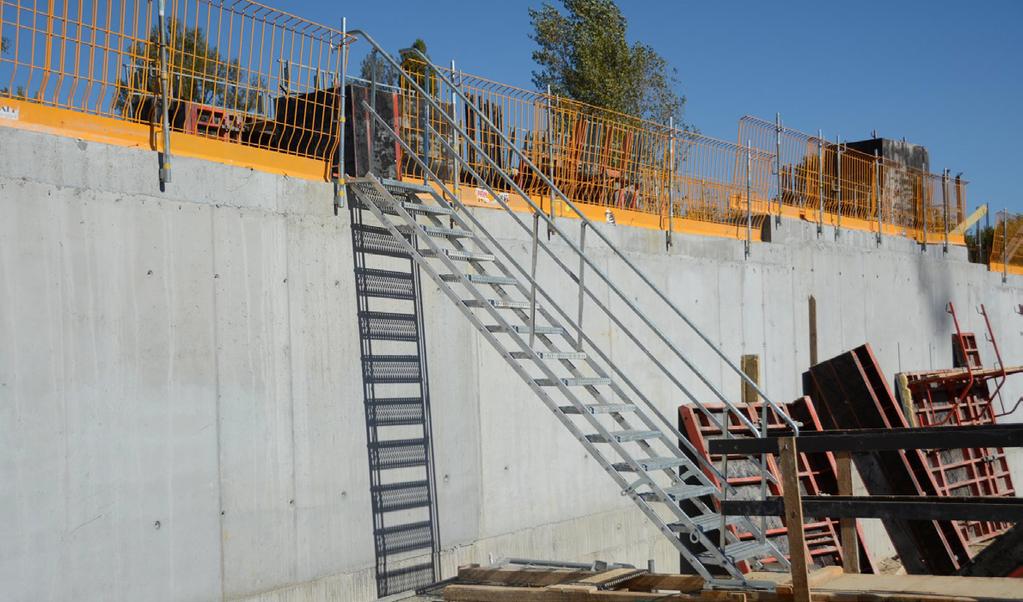

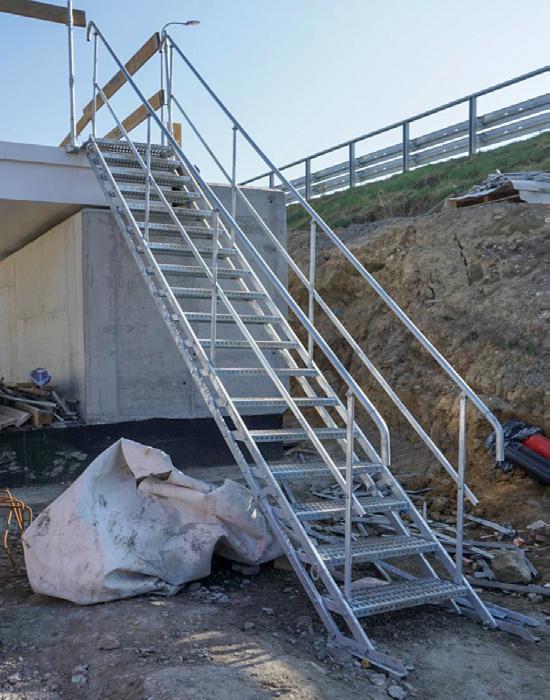

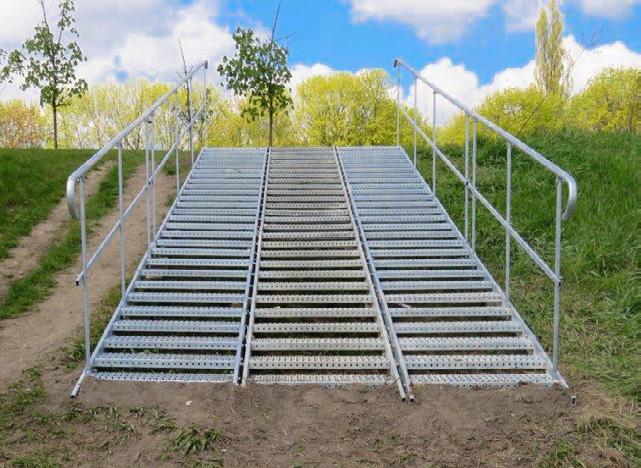

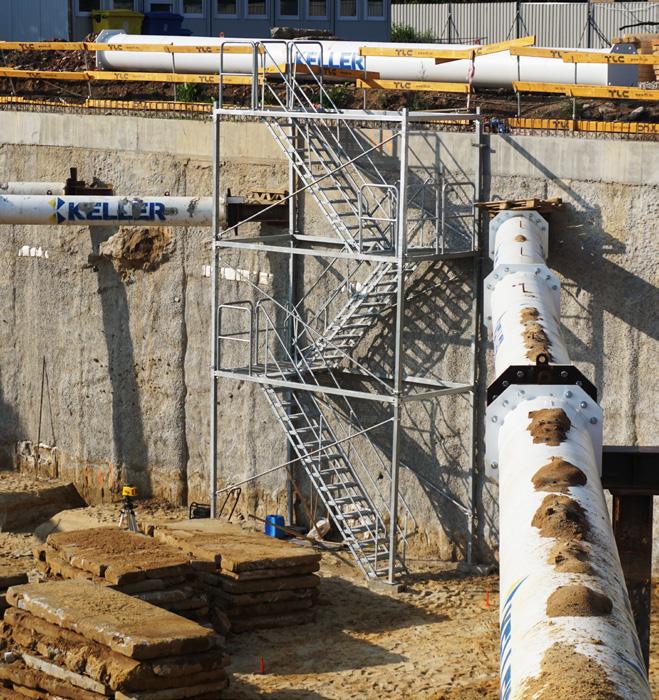

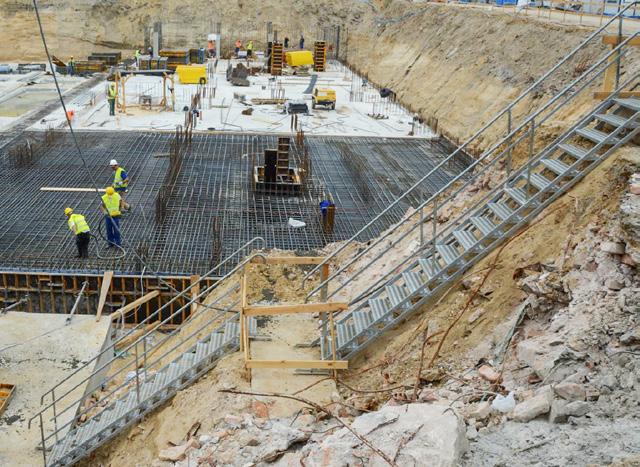

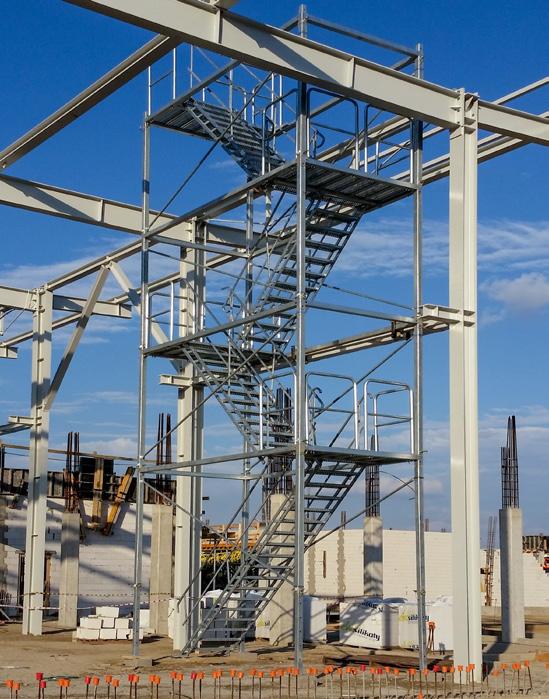

11 Tymczasowe Schody i Klatki Schodowe TCS WYBRANE REALIZACJE 11

12 tlc.eu Logo w formie podstawowej WYBRANE REALIZACJE 1,5 A 0,5 A 0,5 A 2A Tymczasowe Schody i Klatki Schodowe TCS WYBRANE REALIZACJE 1,5 A 1,5 A A 45 A A obszar chroniony r = 0,1 A Pole ochronne Konstrukcja znaku bez tła na żółtej apli negatyw na czarnej apli Wersje kolorystyczne Exo Medium A B CDEFGHI JKL MN a bcd e fg h ijk l m n OQ PRSTUV W X Y Z oq p r s t u v w x y z Typografia PANTONE 109C C 0 M 10 Y 100 K 0 R 255 G 221 B 000 PANTONE BLACK C 0 M 0 Y 0 K 100 R 000 G 000 B 000 Kolorystyka 12 13
