1 TLC WALLZIP SYSTEM Nowoczesny system składający się z elementów rozdzielczych przeznaczonych do wykonywania ścian szczelinowych PROJEKT PRODUKCJA MONTAŻ

2 GRUPA TLC W SKRÓCIE Szwedzko-polski producent posiadający spółki w Polsce, Szwecji oraz Wielkiej Brytanii Kilkanaście lat doświadczenia w produkcji schodów i platform stalowych dla przemysłu i budownictwa oraz systemów zabezpieczeń budowlanych Własne biura konstrukcyjno-technologiczne oraz dział badawczo-rozwojowy Nowoczesny zakład produkcyjny wyposażony w zautomatyzowany park maszynowy Wysoko wykwalifikowana kadra inżynieryjno-techniczna oraz produkcyjna Kompleksowa obsługa Klienta: projekt, produkcja, sprzedaż, wynajem, transport, montaż i serwis na terenie Europy Wytwórca certyfikowany przez TÜV SÜD Polska nr 2527, zgodnie z normą EN ; Właściwości użytkowe wyrobów potwierdzone oznaczeniem CE

3 TLC WALLZIP SYSTEM INFORMACJE OGÓLNE Wychodząc naprzeciw zapotrzebowaniu na systemy pozwalające na budowę ścian szczelinowych Grupa TLC zaprojektowała elementy rozdzielcze, które w całości spełniają oczekiwania nawet najbardziej wymagających użytkowników. TLC oferuje elementy rozdzielcze w trzech długościach: 6, 9 i 12 metrów. Elementy można ze sobą łączyć co pozwala na osiągnięcie żądanej długości. Wybór różnych szerokości naszego produktu daje możliwość dostosowania go do każdego wąskoprzestrzennego wykopu. Zalety systemu WALLZIP: Pełna powtarzalność elementów pozwalająca na łatwe łączenie ich ze sobą Bardzo dobra stabilność konstrukcji Wymienne sworznie pozwalające na zastąpienie zużytych nowymi Ergonomiczna szczelina zapobiegająca wysuwaniu się uszczelki Na życzenie klienta możliwość wykonania dodatkowej szczeliny na drugą uszczelkę Podstawą elementu początkowego i pośredniego jest płyta grubości 25 mm wykonana ze stali trudnościeralnej Końcówka mocująca ścięta pod kątem 40 stopni pozwala na łatwe umiejscowienie elementu w gruncie na spodzie wykopu System najwyższej jakości, produkowany w certyfikowanym zakładzie Trzy podstawowe długości i pięć szerokości, na życzenie klienta możliwość wykonania indywidualnych rozmiarów Możliwość wielokrotnego użytku

4 TLC WALLZIP SYSTEM ELEMENTY SYSTEMU ELEMENT POCZĄTKOWY ST2 składa się z końcówki mocującej (buta) oraz końcówki żeńskiej (doku). Końcówka mocująca ścięta pod kątem 40 stopni służy do dokładnego i stabilnego umiejscowienia elementu w gruncie na spodzie wykopu. Końcówka żeńska to element z którym można łączyć kolejne elementy. ELEMENT POŚREDNI ST1 - składa się z dwóch końcówek żeńskich. Używany jako kolejne elementy systemu w celu uzyskania długości stosownej do głębokości wykopu. GŁOWICA ST3 - ostatni element systemu służący do osadzenia i wyciągnięcia wszystkich elementów. SWORZNIE ŁĄCZĄCE S1 i S2 elementy pełniące funkcje łączników pomiędzy poszczególnymi elementami systemu WALLZIP.

5 TLC WALLZIP SYSTEM TABELA WYMIARÓW I SCHEMAT MONTAŻU L L SWORZNIE ŁĄCZĄCE S2 SWORZNIE ŁĄCZĄCE S1 SWORZNIE ŁĄCZĄCE S1 ELEMENT POCZĄTKOWY ST2 ELEMENT POŚREDNI ST1 GŁOWICA ST3 B SZCZELINA NA POSADOWIENIE USZCZELKI NAZWA HANDLOWA A [mm] B [mm] C [mm] D [mm] L [m] WALLZIP , 9, 12 C WALLZIP , 9, 12 D A WALLZIP , 9, 12 WALLZIP , 9, 12

6 TLC WALLZIP SYSTEM ZASADA DZIAŁANIA ETAP 1 ETAP 2 ETAP 3 ETAP 4 Posadowienie uszczelki w elemencie Umieszczenie elementu w wykopie szczelinowym Betonowanie sciany szczelinowej Usunięcie elementu z wykopu 35m siatka zbrojeniowa A A A-A 7m uszczelka

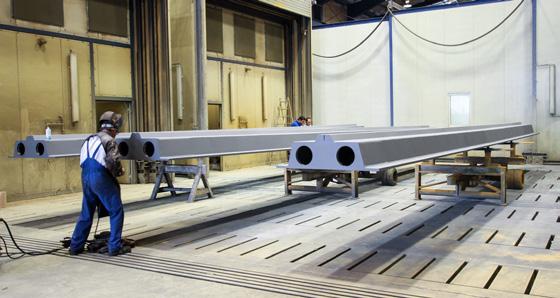

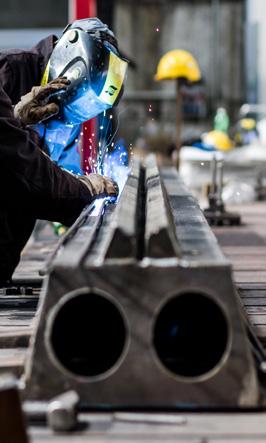

7 TLC WALLZIP SYSTEM NOWOCZESNY PROCES PRODUKCYJNY

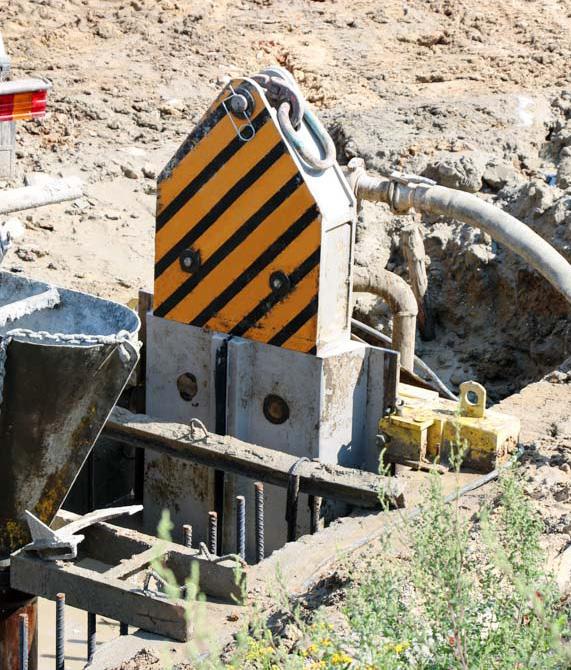

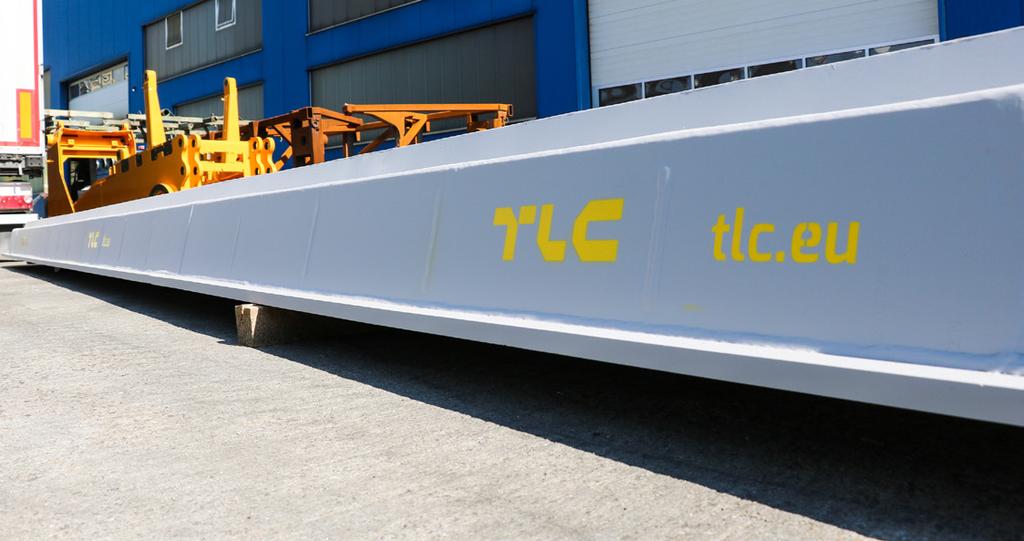

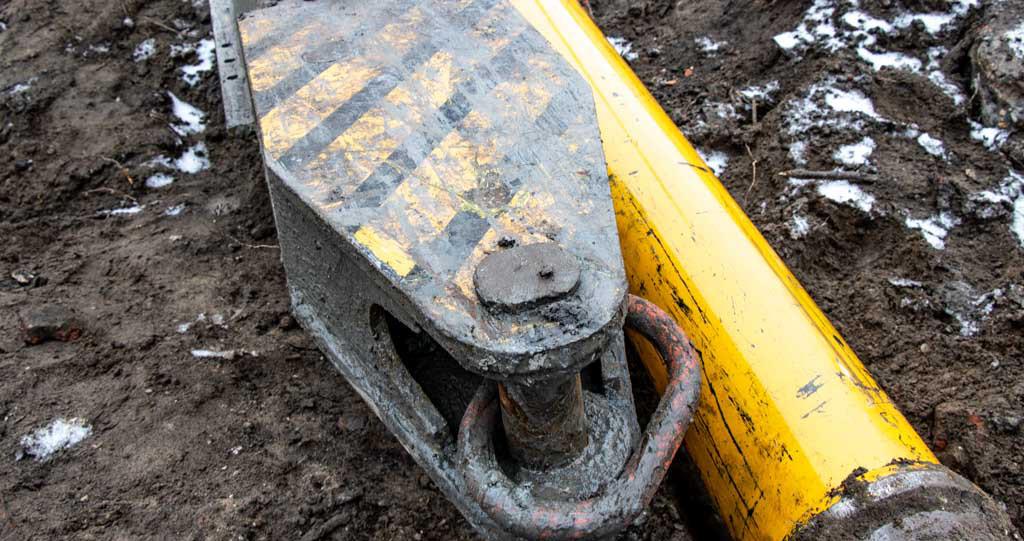

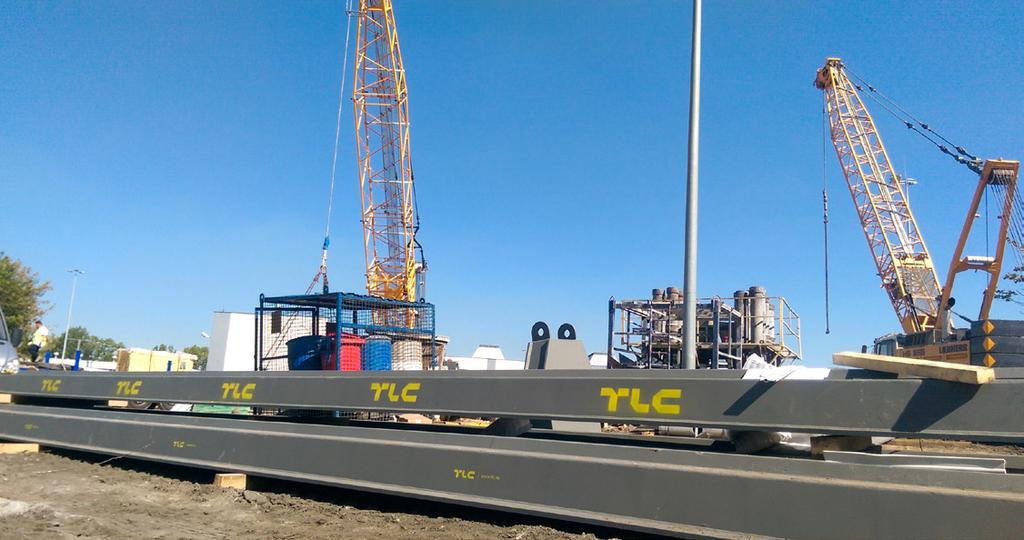

8 TLC WALLZIP SYSTEM W PRAKTYCE

9 TLC WALLZIP SYSTEM W PRAKTYCE

10 TLC WALLZIP SYSTEM W PRAKTYCE

11 TLC WALLZIP SYSTEM W PRAKTYCE

12 TLC WALLZIP SYSTEM W PRAKTYCE

13 TLC WALLZIP SYSTEM W PRAKTYCE

14 TLC WALLZIP SYSTEM W PRAKTYCE

15 TLC WALLZIP SYSTEM W PRAKTYCE

16 GRUPA Sales Manager Bartłomiej Markowicz e: m: tlc.eu System WallZip Prezentacja PL wersja 3.3 TLC - PRODUCENT SCHODÓW I PLATFORM STALOWYCH DLA PRZEMYSŁU I BUDOWNICTWA TLC RENTAL - MOBILNE SYSTEMY ZABEZPIECZEŃ BUDOWLANYCH NORDWELD TANK BULDING SYSTEM - INNOWACYJNY SPRZĘT DO BUDOWY ZBIORNIKÓW
