POLICHLOREK WINYLU - PCW (PVC-U)

Transkrypt

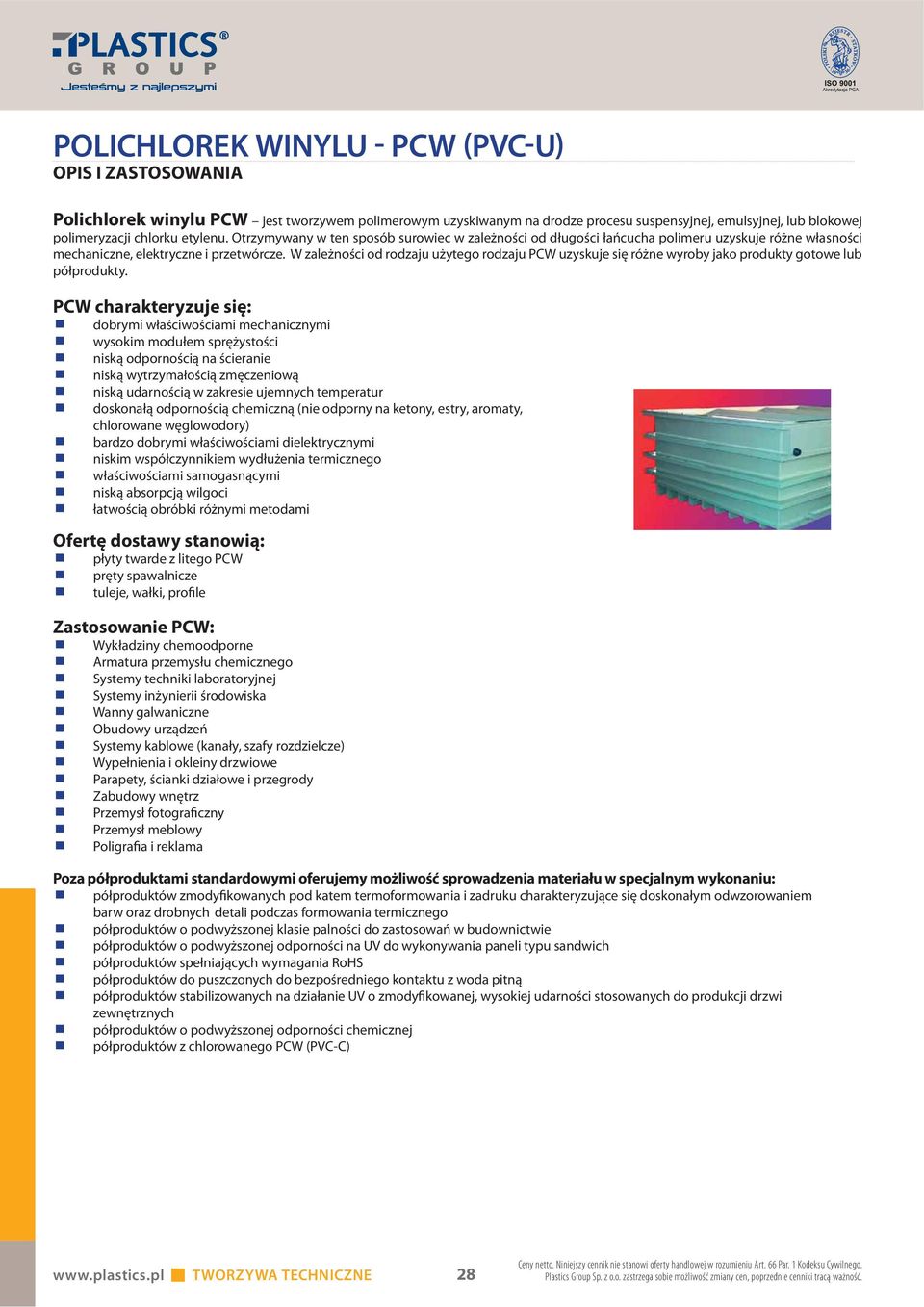

1 POLICHLOREK WINYLU - PCW (PVC-U) OPIS I ZASTOSOWANIA Polichlorek winylu PCW jest tworzywem polimerowym uzyskiwanym na drodze procesu suspensyjnej, emulsyjnej, lub blokowej polimeryzacji chlorku etylenu. Otrzymywany w ten sposób surowiec w zależności od długości łańcucha polimeru uzyskuje różne własności mechaniczne, elektryczne i przetwórcze. W zależności od rodzaju użytego rodzaju PCW uzyskuje się różne wyroby jako produkty gotowe lub półprodukty. PCW charakteryzuje się: dobrymi właściwościami mechanicznymi wysokim modułem sprężystości niską odpornością na ścieranie niską wytrzymałością zmęczeniową niską udarnością w zakresie ujemnych temperatur doskonałą odpornością chemiczną (nie odporny na ketony, estry, aromaty, chlorowane węglowodory) bardzo dobrymi właściwościami dielektrycznymi niskim współczynnikiem wydłużenia termicznego właściwościami samogasnącymi niską absorpcją wilgoci łatwością obróbki różnymi metodami Ofertę dostawy stanowią: płyty twarde z litego PCW pręty spawalnicze tuleje, wałki, profile Zastosowanie PCW: Wanny galwaniczne Obudowy urządzeń Zabudowy wnętrz Przemysł meblowy Poligrafia i reklama Wykładziny chemoodporne Armatura przemysłu chemicznego Systemy techniki laboratoryjnej Systemy inżynierii środowiska Systemy kablowe (kanały, szafy rozdzielcze) Wypełnienia i okleiny drzwiowe Parapety, ścianki działowe i przegrody Przemysł fotograficzny Poza półproduktami standardowymi oferujemy możliwość sprowadzenia materiału w specjalnym wykonaniu: półproduktów zmodyfikowanych pod katem termoformowania i zadruku charakteryzujące się doskonałym odwzorowaniem barw oraz drobnych detali podczas formowania termicznego półproduktów o podwyższonej klasie palności do zastosowań w budownictwie półproduktów o podwyższonej odporności na UV do wykonywania paneli typu sandwich półproduktów spełniających wymagania RoHS półproduktów do puszczonych do bezpośredniego kontaktu z woda pitną półproduktów stabilizowanych na działanie UV o zmodyfikowanej, wysokiej udarności stosowanych do produkcji drzwi zewnętrznych półproduktów o podwyższonej odporności chemicznej półproduktów z chlorowanego PCW (PVC-C) TWORZYWA TECHNICZNE 28

2 POLICHLOREK WINYLU - PCW (PVC-U) OPIS I ZASTOSOWANIA SKŁADOWANIE zdecydowanie zalecane są pomieszczenia zamknięte chroniące materiał przed działaniem promieniowania UV, optymalnie w temperaturze pokojowej (+20 o C do +30 o C) najkorzystniej na oryginalnych paletach zwracając uwagę na płaskość powierzchni magazynowej - nierówne powierzchnie mogą doprowadzić do odkształcenia (wygięcia) składowanych płyt palety z płytami winny być szczelnie zabezpieczone folią chroniącą płyty przed zanieczyszczeniem kurzem i pyłem. Folia stanowi dodatkową skuteczną ochronę przed zawilgoceniem materiału OBRÓBKA - szczegółowe wytyczne dostępne są u specjalisty. termoformowanie oraz gięcie na gorąco spawanie klejenie wszelkie metody obróbki wiórowej (cięcie, wiercenie, toczenie, frezowanie, szlifowanie, heblowanie) z uwzględnieniem wytycznych dla tworzyw sztucznych sztancowanie zadruk 29 TWORZYWA TECHNICZNE

3 PŁYTY EKSTRUDOWANE PCW (PVC-U) CENNIK Ceny netto PLN/m 2, VAT 23% Grubość / Format Szary RAL 7011 Biały RAL 9010 mm 1000 x x x x x x x ,40 16,90 1,5 26,30 25, ,80 33,80 2,5 42,10 40, ,30 50, ,70 67, ,10 84, ,50 101, ,30 135, ,20 169, Na zamówienie Klienta istnieje możliwość zaoferowania płyt: - w formatach 1220 x 3050 mm, 1560 x 3050 mm, 2000 x 3000 mm oraz 2020 x 3050 mm - w grubości do 50 mm w przypadku płyt ekstrudowanych oraz 100 mm w przypadku płyt prasowanych TWORZYWA TECHNICZNE 30

4 DRUT SPAWALNICZY PCW (PVC-U) CENNIK Ceny netto PLN/m 2, VAT 23% Przekrój / kolor Okrągły o średnicy: 2, 3 i 4 mm Trójkątny o podstawie 5, 6, 7 mm biały 27,70 27,70 szary RAL ,30 38,30 Odbiorcom hurtowym oferujemy atrakcyjne rabaty! Drut spawalniczy PCW oferowany jest w odcinkach o długości 1000 mm pakowanych w paczki o wadze 3 kg lub w zwojach o wadze ok. 4 kg. WAŁKI PCW (PVC-U) CENNIK Ceny netto PLN/m 2, VAT 23% Średnica Szary RAL 7011 Szary RAL 7011 Szary RAL 7011 Szary RAL 7011 Szary RAL 7011 mm pln/mb mm pln/mb mm pln/mb 6 1, , ,00 8 1, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Odbiorcom hurtowym oferujemy atrakcyjne rabaty! Długość oferowanych wałków wynosi 1000 lub 2000 mm. Wałki PVC w kolorach: białym, czerwonym, jasno szarym, czarnym itp. wymagają odrębnej oferty. 31 TWORZYWA TECHNICZNE

5 WYTYCZNE DOTYCZĄCE OBRÓBKI WIÓROWEJ PE, PP, HIPS, ABS, PCW Obróbka Materiał PE-HD PE-HMW PE-UHMW PP-H PP-C PVC-U HIPS ABS FREZOWANIE WIERCENIE TOCZENIE CIĘCIE min max min max min max min max min max min max min ~15 ~15 max ~15 ~15 min max min. 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 max. 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 min max min min max min max min. 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 max. 0,3 0,3 0,3 0,3 0,3 0,3 0,5 0,5 min max min max min max kąt przyłożenia (o) - kąt natarcia ( o ) - kąt nastawienia ( o ) - kąt wierzchołkowy ( o ) - posuw (mm/obrót) - skok zęba (mm) - prędkość cięcia (m/min) Wszystkie podane wielkości parametrów są wartościami średnimi ustalonymi w drodze wielu pomiarów i odpowiadają dzisiejszemu stanowi wiedzy. Wartości te mogą służyć jedynie jako informacja pomocna przy doborze parametrów obróbki danego tworzywa, a każdy Użytkownik jest zobowiązany do samodzielnego ich doboru na podstawie przeprowadzonych we własnym zakresie prób na elementach o zadanych przez Użytkownika wymiarach oraz przy zastosowaniu będących w jego dyspozycji narzędzi i urządzeń. W związku z powyższym Plastics Group nie ponosi odpowiedzialności prawnej i nie gwarantuje tym samym wartości określonych parametrów i ich przydatności dla konkretnego procesu obróbczego. TWORZYWA TECHNICZNE 32

6 PARAMETRY FIZYKO-MECHANICZNE PE, PP, PCW (PVC-U) Dane techniczne Norma DIN EN ISO/ ASTM Jednostka PE 1000 (PE- UHMW) PE 500 (PE-HMW) PE 300 (PE-HD) PP-H PCW biały, szary Gęstość 527/D792 g/cm 3 0,93 0,96 0,96 0,92 1,44 Naprężenie przy granicy plastyczności 527/D638 MPa Wytrzymałość na zerwanie 527/D638 MPa Wydłużenie przy zerwaniu 527/D638 % > > Moduł sprężystości przy rozciąganiu 527/D638 MPa Moduł sprężystości przy zginaniu 178/D790 MPa Twardość kulkowa 2039/1 MPa Udarność 179/D256 kj/m 2 bez złamania bez złamania bez złamania bez złamania bez złamania Temperatura topnienia fazy krystalicznej DIN EN ISO o C Temperatura mięknięcia - metoda A R75 o C Temperatura mięknięcia - metoda B R75 o C Max. temperatura pracy krótkotrwałej - o C Max. temperatura pracy długotrwałej - o C Przewodność cieplna - W / (m*k) 0,41 0,41 0,35-0,43 0,22 0,159 Ciepło właściwe - J/(g*K) 1,84 1,8 1,7-2 1,7 1,70-2 Współczynnik liniowego wydłużenia termicznego pomiędzy 20 o C a 100 o C DIN 53483/D /K 20 ~ Stała dielektryczna, 10 5 Hz DIN ,4 2,4 2,25 - Współczynnik strat dielektrycznych,10 5 Hz DIN ,0002 0, Opór właściwy DIN Ω * cm > > > Rezystancja powierzchniowa DIN Ω > > > Wytrzymałość na przebicie elektryczne (1mm) ASTM 149 kv/mm > 50 > Odporność na prądy pełzające KA3c - KA3c KA3c - Absorpcja wilgoci 62 % 0,01 < 0,05 < 0,05 < 0,1 - Absorpcja wody w stanie nasycenia 23 o C 62 % 0,02 0,02 0,02 0,03 - Klasa palności UL 94 - HB HB HB HB B1 (DIN4102) Odporność na wpływ czynników atmosferycznych - - nie nie nie nie nie Wszystkie podane wielkości parametrów są wartościami średnimi ustalonymi w drodze wielu pomiarów i odpowiadają dzisiejszemu stanowi wiedzy. Wartości te mogą służyć jedynie jako informacja o produkcie pomocna przy doborze materiału do danego zastosowania. Ponieważ parametry techniczne są uzależnione również od wymiarów półproduktu i stopnia krystaliczności, technologii produkcji, podane wartości mogą odbiegać od rzeczywistych. W związku z powyższym Plastics Group nie ponosi odpowiedzialności prawnej i nie gwarantuje tym samym właściwości określonych materiałów i ich przydatności dla konkretnego zastosowania. 33 TWORZYWA TECHNICZNE

7 PARAMETRY FIZYKO-MECHANICZNE ABS ORAZ HIPS Właściwości Jednostka miary Metoda pomiaru Wartość ABS Wartość HIPS Fizyczne Gęstość g/cm 3 ISO ,05 1,05 Absorpcja wilgoci (24H/3,2 mm grubości) % ISO 62 < 0,5 < 0,1 Naprężenie przy granicy plastyczności N/mm 2 ISO Mechaniczne Udarność z karbem (23 o C) kj/m 2 ISO 180/1A 25 7 Moduł sprężystości E N/mm 2 ISO Wytrzymałość na naprężenia gnące N/mm 2 ISO Twardość kulkowah 358/30 N/mm 2 ISO Klasa palności - UL 94 HB HB Termiczne Temperatura mięknięcia Vicat VST/B/50 o C ISO Współczynnik liniowego wydłużenia termicznego 1/K - 8* *10-5 Zakres krótkotrwałej temperatury zastosowań o C - 80 o C 70 o C Elektryczne Stała dielektryczna, 1 MHz - IEC x ,5 (IEC 250) Opór właściwy Ω * cm ICE ~ 10 (DIN EN ) Rezystancja powierzchniowa właściwa Ω ICE ~ 10 (DIN EN ) Wszystkie podane wielkości parametrów są wartościami średnimi ustalonymi w drodze wielu pomiarów i odpowiadają dzisiejszemu stanowi wiedzy. Wartości te mogą służyć jedynie jako informacja o produkcie pomocna przy doborze materiału do danego zastosowania. Ponieważ parametry techniczne są uzależnione również od wymiarów półproduktu i stopnia krystaliczności, technologii produkcji, podane wartości mogą odbiegać od rzeczywistych. W związku z powyższym Plastics Group nie ponosi odpowiedzialności prawnej i nie gwarantuje tym samym właściwości określonych materiałów i ich przydatności dla konkretnego zastosowania. TWORZYWA TECHNICZNE 34
