1 Mapa drogowa rozwoju technologii rakiet sterowanych w Mesko S.A. Centrum Innowacji i Wdrożeń Dr inż. Mariusz Andrzejczak Warszawa,

2 WPROWADZENIE

3 Rakiety a potrzeby SZ RP (PMT) Stanowią kluczowy komponent 4 programów: WISŁA, NAREW, HOMAR, PIORUN i SPIKE Stanowią istotny komponent: PILICA, KRUK, Wieża bezzałogowa do KTO ROSOMAK Będą kluczowe w uzyskaniu zdolności niezbędnych dla SZ RP

4 Trendy na rynku efektorów pola walki Rynek rakiet jest rynkiem stałego wzrostu ~3% rocznie Zwiększająca się potrzeba zapewnienia precyzji niszczenia celu Zautomatyzowanie systemów dowodzenia i zarządzania polem walki Zwiększanie siły rażenia Zapewnienie odporności na systemy obrony m.in. krótszy czas lotu Wykorzystanie koncepcji IoT w systemach uzbrojenia (samodzielne sprawdzanie i raportowanie awarii) Zwiększenie bezpieczeństwa eksploatacji (małowrażliwość, IFF naziemny) Presja na redukcję cen konieczność zwalczania tanich celów Badania nad wykorzystaniem energii skierowanej

5 Struktura rakiety rakieta nośna, stabilizatory, aerodynamika Napęd silnik startowy, silnik marszowy, silniki wieloimpulsowe, paliwa Układy wykonawcze sterowania stery aerodynamiczne, stery gazodynamiczne Sensory pokładowe radar pokładowy, optyka/ir, sensory położenia przestrzennego, zapalnik zbliżeniowy Przedział bojowy System Uplink/Downlink Technologie pocisku rakietowego

6 Część naziemna systemu Wyrzutnia Radary naziemne radar wstępnego wykrywania celów, wielofunkcyjny radar precyzyjnego naprowadzania Naziemny system dowodzenia i naprowadzania Stanowisko Dowodzenia, Stanowisko Kierowania Walką (śledzenia celów, identyfikacji celów, system dowodzenia, system naprowadzania) Inne elementy systemu Łączność Systemy kryptograficzne Zadania powiązane Serwisowanie, w tym System Zintegrowanego Wsparcia Logistycznego System szkolenia (symulatory + szkolenia wyprzedzające) Utylizacja Technologie zestawu rakietowego 6

7 STAN OBECNY

8 Stan rozwoju krajowych technologii pocisku Obszar technologiczny Struktura rakiety (konstrukcja) Napęd Układy wykonawcze sterowania Sensory pokładowe Przedział bojowy Pokładowe systemy sterowania rakietą Rozpoznane polskie kompetencje Konstrukcje metalowe, niektóre konstrukcje kompozytowe Paliwa homogeniczne i heterogeniczne o różnych składach Prace nad układami aerodynamicznymi i gazodynamicznymi Żyroskopy mechaniczne Głowice odłamkowo-burzące i kumulacyjne Komputery pokładowe, układy naprowadzania oparte o detektory podczerwieni

9 Rodzaje rakiet produkowanych w Polsce Ziemia-ziemia (artyleryjskie) Ziemia-powietrze Zasięg do 42 km do kilku km Pułap n.d. do kilku km Sposób kierowania brak Głowica samonaprowadzająca na podczerwień Uwagi Silnik z zagranicy -

10 STAN W ROKU 2025

11 Planowany stan rozwoju technologii pocisku Obszar technologiczny Struktura rakiety (konstrukcja) Napęd Układy wykonawcze sterowania Sensory pokładowe Przedział bojowy Pokładowe systemy sterowania rakietą Polskie kompetencje Konstrukcje metalowe, niezbędne konstrukcje kompozytowe Paliwa homogeniczne i heterogeniczne o różnych składach Układy aerodynamiczne i gazodynamiczne oparte o polskie komponenty Wykorzystanie IMU opartych o różne technologie, czujniki pokładowe związane z oceną stanu rakiety Głowice z zaprogramowaną fragmentacją, głowice wypełniane, głowice tradycyjne, zapalniki zbliżeniowe Komputery pokładowe, układy naprowadzania oparte o macierzowe detektory hiperspektralne, bazy sygnatur

12 Planowane rodzaje rakiet produkowanych w Polsce Ziemia-ziemia (artyleryjskie) Zasięg do 50 km do 10 km Pułap n.d. do 8 km Ziemia-powietrze / powietrze-powietrze Sposób kierowania Zadane współrzędne geograficzne celu Głowica samonaprowadzająca według sygnatury celu Uwagi - -

13 MAPA DROGOWA

14 Fazy rozwoju rakiety Eugene L. Fleeman Technologies for Future Precision Strike Missile Systems Missile Design Technology, NATO RTO SCI Lecture Series, 2000

15 Założenia Modernizacja pozwoli zwiększyć zasięg pow. 40 km i dokładność trafienia do 50m Plan prac Własny zespół napędowy do rakiety 122mm 2020r. Zapalnik zbliżeniowy - własne opracowanie lub pozyskany od partnera zagranicznego 2022r. Rakieta 122mm w wersji podsterowywanej 2022r. System nawigacji opartej na IMU i radarach pasywnych 2024r. Planowany stan na rok 2025 Wdrożona rakieta z polskim napędem i zapalnikiem zbliżeniowym Prototyp rakiety podsterowywanej o zwiększonej dokładności Rozwój rakiety ziemia ziemia w oparciu o pocisk Feniks 122 mm

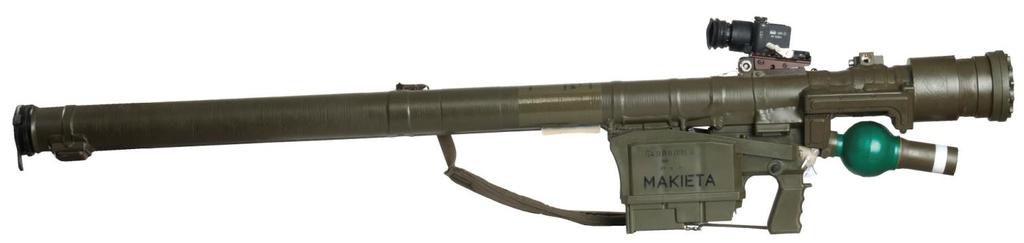

16 Założenia Modernizacja pozwoli zwiększyć zasięg i pułap oraz prawdopodobieństwo zniszczenia celu Plan prac PIORUN w wersji powietrze/powietrze 2021r Sterowanie proporcjonalne oraz dodanie zakresu UV 2022r. Wyrzutnia wspomagająca wykrywanie, identyfikację i wybór celu 2024r. Głowica obrazowa 2024r. Planowany stan na rok 2025 Wdrożona wersja lotnicza Wdrożony Blok 2 sterowanie proporcjonalne i nowy zakres Prototyp nowej wyrzutni i rakiety inteligentnej Rozwój rakiety ziemia powietrze w oparciu o rakietę GROM/PIORUN

17 Założenia Produkcja licencyjna rakiety krótkiego zasięgu budowa możliwości modernizacyjnych Plan prac Zależny od decyzji MON w zakresie programu NAREW Rozwój rakiety ziemia powietrze w oparciu o licencję Planowany stan na rok 2025 Gotowość do montażu rakiety licencyjnej Gotowość do produkcji wybranych podsystemów w Polsce Zidentyfikowane zdolności niezbędne do modernizacji rakiety Rozpoczęte prace nad polonizacją części kluczowych komponentów

18 Założenia Zaprojektowanie komponentów rakiety krótkiego zasięgu Budowa kompetencji pozwalających na budowę know-how, rozwój kadr i absorbcję wiedzy od partnerów zagranicznych Plan prac Demonstrator głowicy IR 2023 r. Demonstrator głowicy RF 2024 r. Demonstrator układu sterowania rakiety OPL krótkiego zasięgu 2024 r. Demonstrator silnika wieloimpulsowego 2024 r. Wdrożenie laboratorium HWIL pozyskanego w ramach offsetu WISŁA 2025 r. Planowany stan na rok 2025 Rozwój komponentów rakiety ziemia powietrze w oparciu o HWIL Demonstrator głównych komponentów rakiety OPL krótkiego zasięgu oraz funkcjonujące laboratorium HWIL

19 Czego potrzeba żeby opracować i wyprodukować rakiety? Kadra Know-how Infrastruktura badawcza Finansowanie Infrastruktura wytwórcza

20 Kadra Wspólne projekty badawcze z uczelniami Wykorzystanie zaplecza badawczego uczelni Zatrudnienia dyplomantów i doktorantów Współpraca z kołami naukowymi Kadra badawcza Doktoraty wdrożeniowe

21 MESKO 2025 Kompetencje Zidentyfikowane i zapewnione kluczowe technologie i materiały Zbudowane zaplecze badawcze Zoptymalizowane procesy Kadra Młodzi inżynierowie >20% udziału kadry B+R Oddziały przy uczelniach Produkty Rozbudowane warianty produktów Nowe produkty zgodne z trendami światowymi Ekosystem Spin-offy uczelniane z udziałem MESKO Zintegrowany łańcuch dostaw w tym spółki produkujących elementy niekrytyczne Szkoły patronackie 21

22 Ryzyko WNiP Koszt Zysk Wpływ na organizację Skrócenie czasu wejścia na rynek Bazy wiedzy MESKO 2025 Lean Manufacturing Ekosystem innowacji i produkcji

23 PODSUMOWANIE

24 Warunki powodzenia projektów Mapa drogowa MESKO jest dokumentem żywym i musi wpisywać się w dokumenty wyższego rzędu Rakieta jest elementem systemu system decyduje o efektywności zniszczenia celów Rozwój produktów wymaga wszystkich elementów wspomnianych wcześniej

25 DZIĘKUJĘ ZA UWAGĘ Dr inż. Mariusz Andrzejczak Centrum Innowacji i Wdrożeń
