Techniczne i wojskowe aspekty zwalczania nowoczesnych rakiet balistycznych klasy SS-26 Iskander

Transkrypt

1 Seminarium dla uczczenia 110 rocznicy urodzin prof. Pawła Jana Nowackiego Techniczne i wojskowe aspekty zwalczania nowoczesnych rakiet balistycznych klasy SS-26 Iskander dr inż. Przemysław Kowalczuk Warszawa,

2 Agenda Zagrożenia dla Polski ze strony środków napadu powietrznego Rakietowy pocisk balistyczny Pochodzenie i rodzina pocisków SS-26 Iskander Zwalczanie taktycznych pocisków balistycznych Aspekty operacyjny i ich implikacje

3

4 Rakietowy pocisk balistyczny

5 Podział pocisków balistycznych ze względu na zasięg Pociski międzykontynentalne (Intercontinental Ballistic Missile ICBM): powyżej kilometrów Pociski zasięgu pośredniego (Intermediate-Range Ballistic Missile IRBM): do kilometrów Pociski średniego zasięgu (Medium-Range Ballistic Missile MRBM): do kilometrów Pociski krótkiego zasięgu (Short-Range Ballistic missile SRBM): do kilometrów. Pociski pola walki (Battlefield Short-Range Ballistic Missile - BSRBM) o zasięgu do 150 km artyleria rakietowa

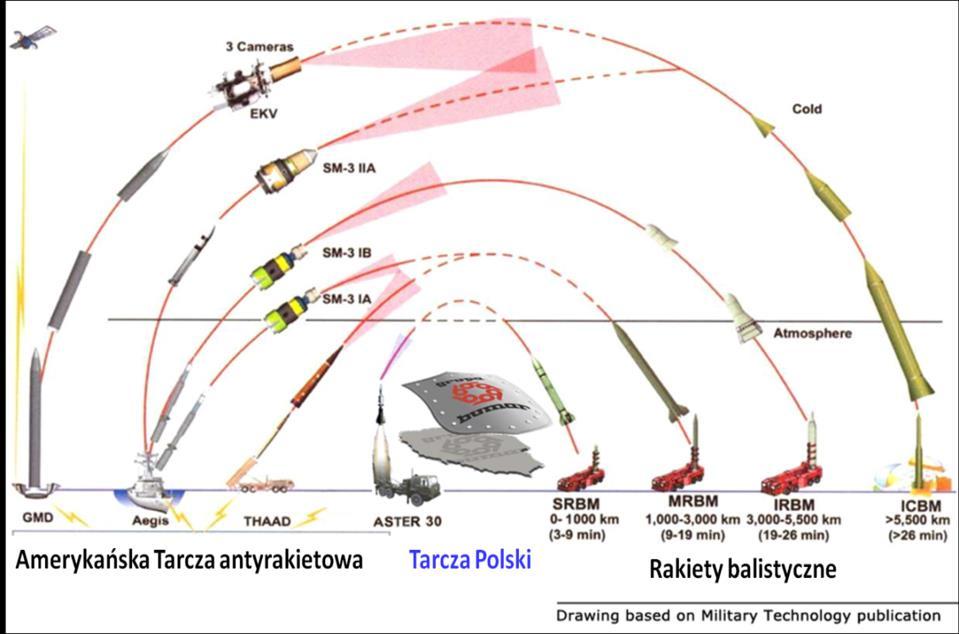

6 Tarcza Antyrakietowa Tarcza amerykańska/nato w tym Redzikowo 2018(?) MRAD Rakiety balistyczne

7 Charakterystyczne trajektorie TBM z uwzględnieniem atmosfery Trajektoria podwyższona (ang. lofted) V Trajektoria optymalna Trajektoria obniżona (ang. depressed) R atmosfera

8 Charakterystyczne trajektorie TBM z uwzględnieniem atmosfery Trajektoria z odbiciem V Trajektoria ślizgowa R atmosfera

9 Odcinki toru lotu TBM

10 boost Odcinki toru lotu TBM mid course terminal

11 Pochodzenie pocisków SS-26 Iskander 9M714V z głowicą atomową (9N63) maksymalny zasięg rakiety 480 km; 9M714F z głowicą odłamkową maksymalny zasięg rakiety 450 km; 9M714K z głowicą kasetową maksymalny zasięg rakiety 300 km

12 Układ o całkowitej likwidacji pocisków rakietowych (po)średniego zasięgu Umowa międzynarodowa zawarta 8 grudnia 1987 w Waszyngtonie pomiędzy Stanami Zjednoczonymi i Związkiem Radzieckim o całkowitej likwidacji arsenałów rakietowych pocisków balistycznych pośredniego (IRBM) oraz średniego zasięgu (MRBM) obu układających się stron, a także o zakazie jej produkcji, przechowywania i używania.

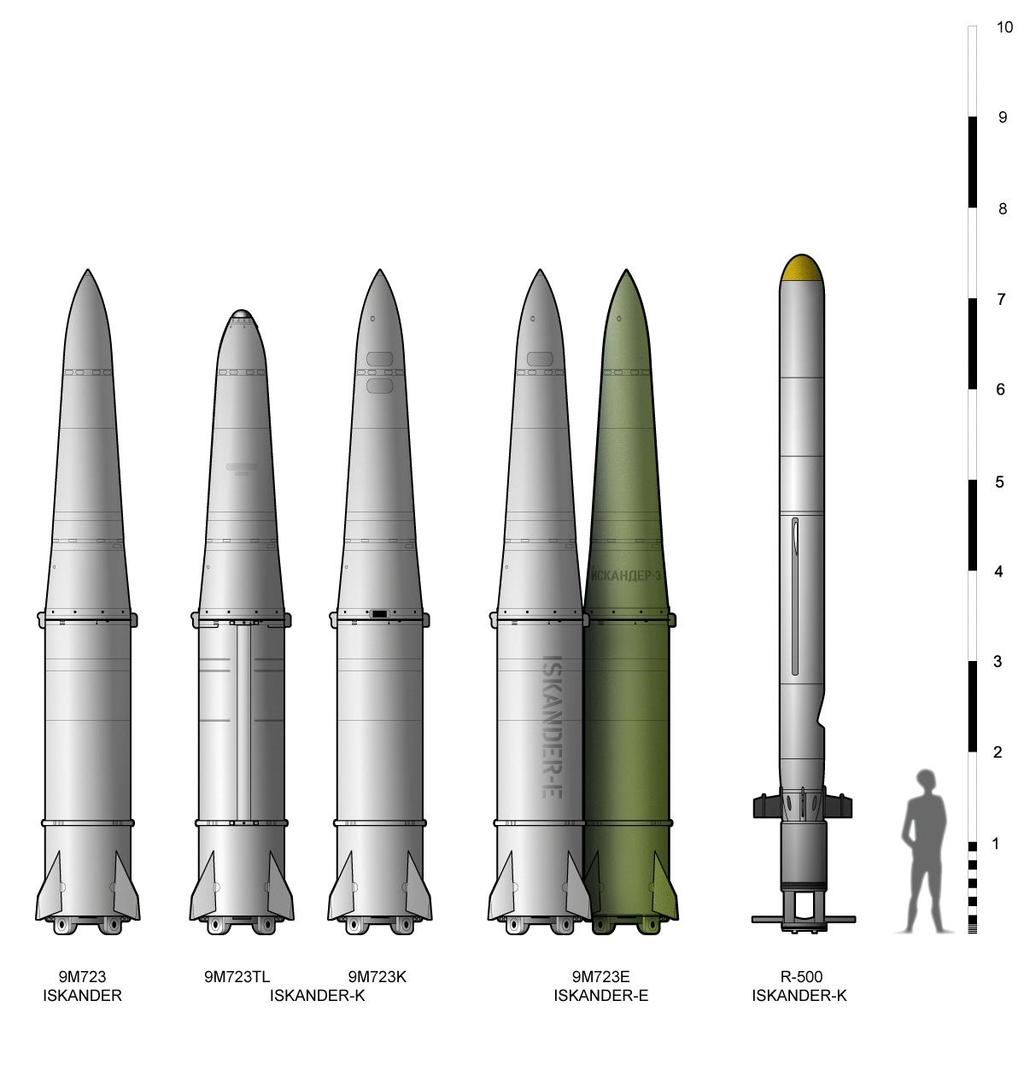

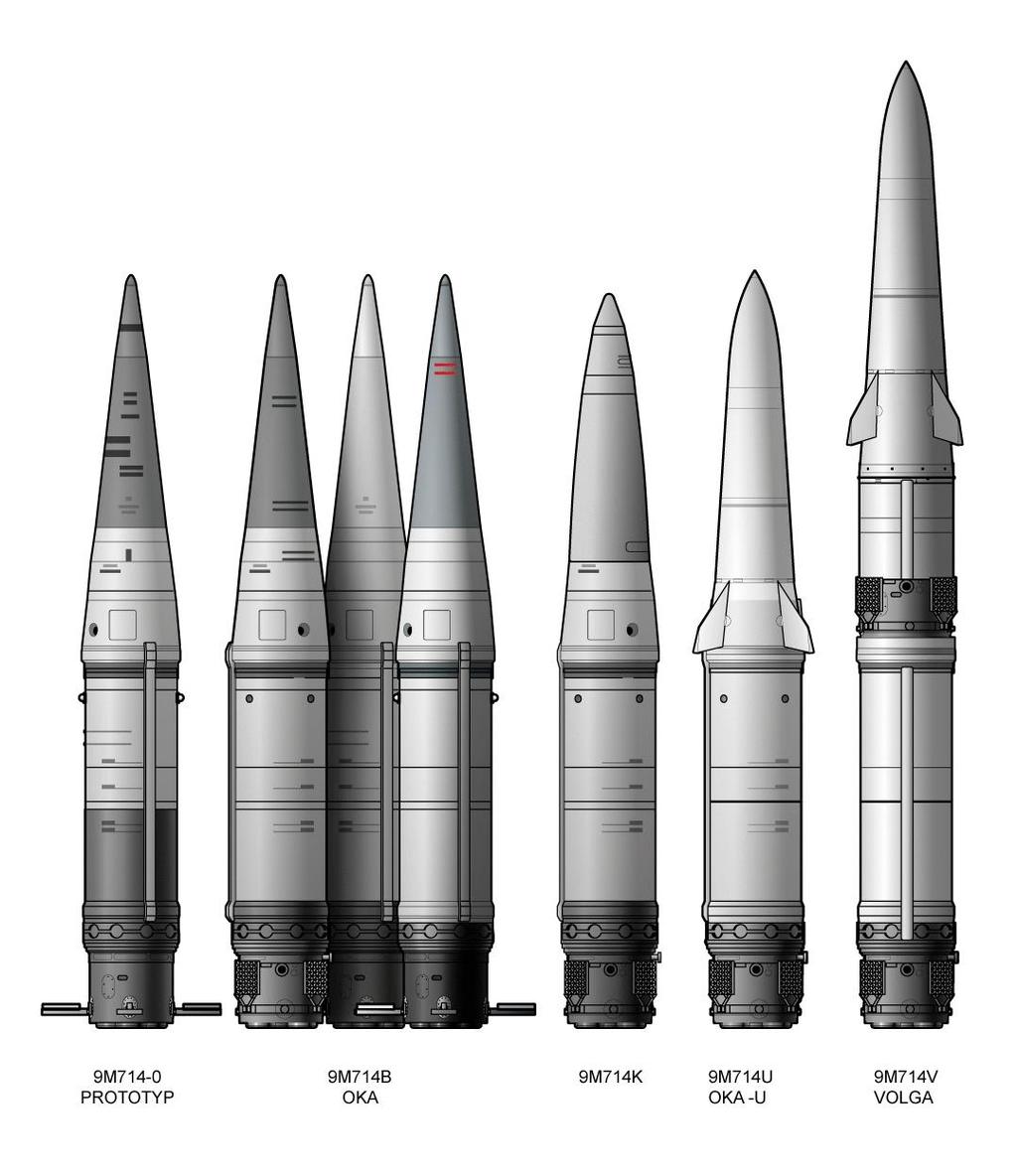

13 Rodzina pocisków SS-26 Iskander

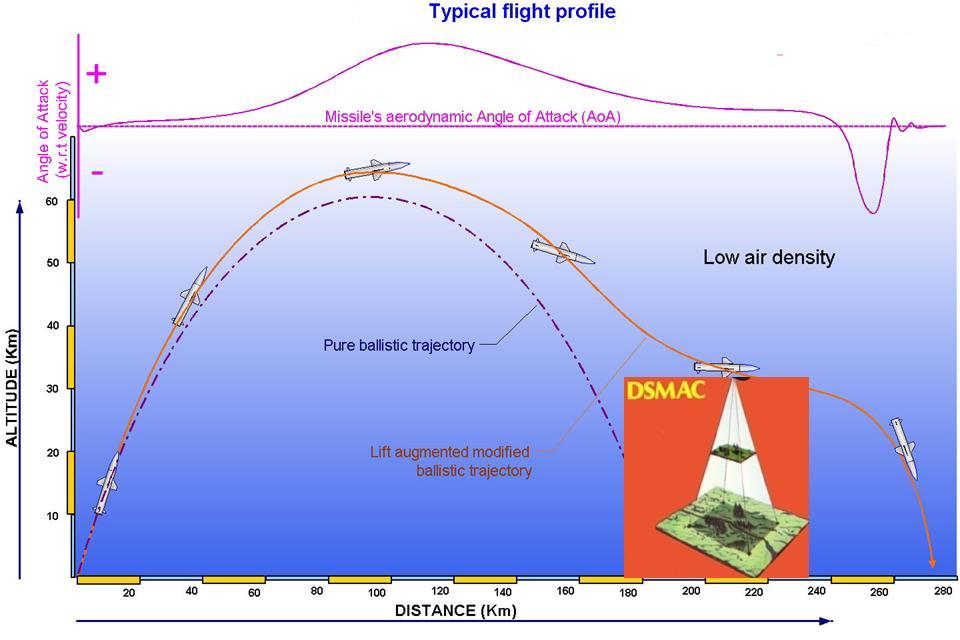

14 Trajektoria lotu pocisku (pseudo) TBM

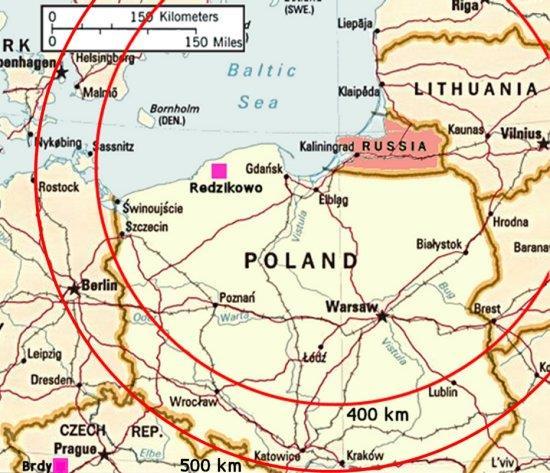

15 Zasięg oddziaływania Iskander

16 Zwalczanie TBM

17 Metoda naprowadzania rakiety przechwytującej środek napadu powietrznego

18 Przykład pocisku PAC-3 (film: 2000_pac3dt6.mp4)

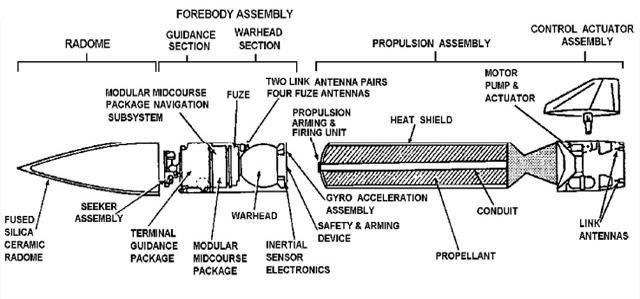

19 Struktura pocisku-interceptora Patriot PAC-2 GEM-T Missile (U//FOUO) Stunner Missile Autonomous End Game HTK Boost Motor Seeker IMU ESAD Det Cord SISD SSA UHA

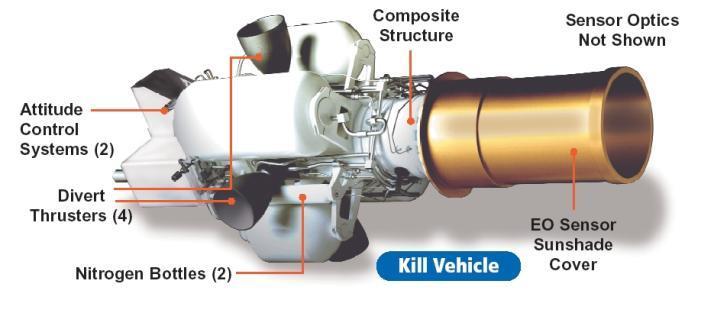

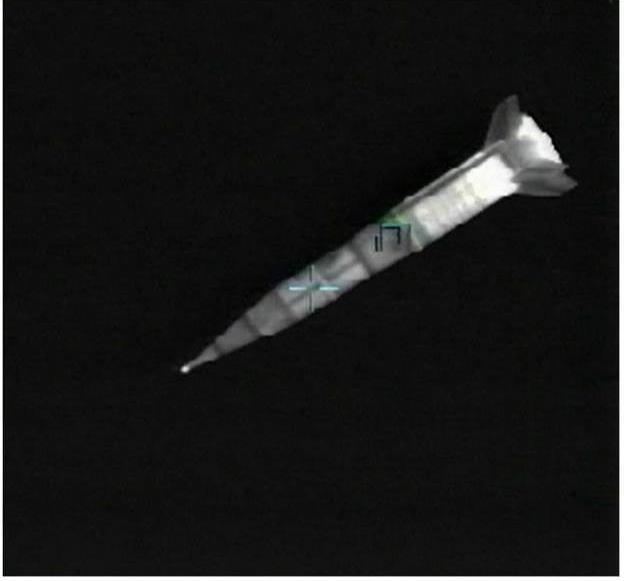

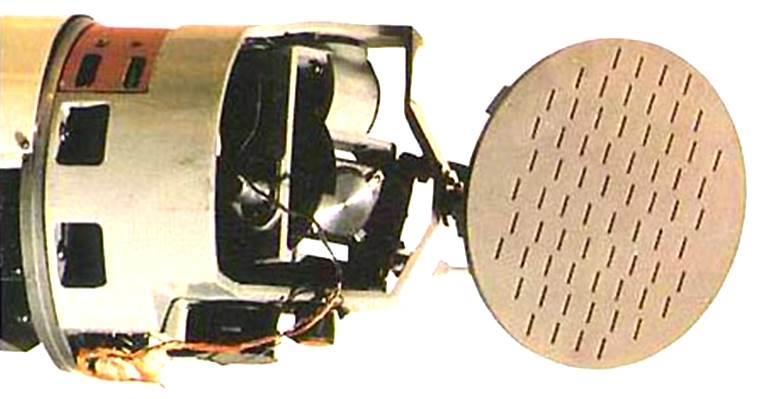

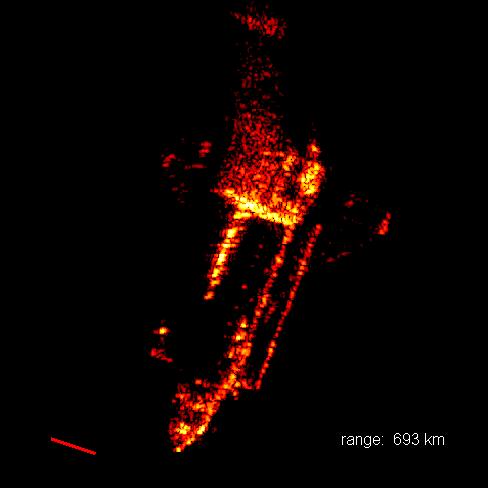

20 Głowice pokładowe interceptora

21 Sposoby rażenia głowic bojowych rakiet balistycznych

22 Zwalczanie celów balistycznych ze skanowaniem i wyborem miejsca trafienia

23 Zwalczanie celów balistycznych ze skanowaniem i wyborem miejsca trafienia Samonaprowadzanie Seeker Lock-on Punkt wyprzedzony

24 Zwalczanie celów balistycznych ze skanowaniem i wyborem miejsca trafienia Samonaprowadzanie Przełączenie do trybu wysokiej rozdzielczości Punkt wyprzedzony

25 Zwalczanie celów balistycznych ze skanowaniem i wyborem miejsca trafienia Samonaprowadzanie Selekcja punktu ataku Punkt wyprzedzony

26 Zwalczanie celów balistycznych ze skanowaniem i wyborem miejsca trafienia END GAME" Detekcja i obliczenie opóźnienia detonacji głowicy bojowej Punkt wyprzedzony

27 Zwalczanie celów balistycznych ze skanowaniem i wyborem miejsca trafienia END GAME END GAME Ukierunkowany rozrzut odłamków o dużej masie Bezpośrednie trafienie głowicy bojowej (hit-to-kill)

28 Rakiety przechwytujące (interceptory) rozpatrywane do pozyskania przez Siły Zbrojne RP PAC-2 GEM-T (producent Raytheon, USA); PAC 3 MSE (producent Lockheed Martin, USA); Aster 30 B1/NT (producent MBDA, Francja-Włochy); Stunner (producent Rafael-Raytheon, Izrael);

29 Sterowanie aerodynamiczne (PAC-2 GEM-T, Stunner) P x (C xo, q, S) Ciśnienie dynamiczne: q = ½ V 2 P z (C z,, q, S) P x (C x, 2, q, S)

30 Kombinacja sterowania aerodynamicznego i gazodynamicznego (PAC-3 MSE) P x (C xo, q, S) P z (, q, S) P x (C x, 2, q, S)

31 Kombinacja sterowania PIF-PAF Aster 30 B1/NT: PAF - Sterowanie aerodynamiczne o wysokiej skuteczności PIF - Zastosowanie ciągu poprzecznego, przyłożonego do środka masy V

32 Charakterystyczne trajektorie TBM z uwzględnieniem atmosfery PAC 3 MSE Aster 30 B1/NT V Trajektoria z manewrem końcowym R atmosfera

33 Aspekty operacyjne

34 Koncepcja obrony sektorowej i dookrężnej Strefa rażenia i możliwości ogniowego oddziaływania

35 Obrona do okrężna obiektu Jeden zespół ogniowy Jeden dywizjon rakietowy

36 Obrona przed TBM obszar broniony

37 Obrona przed TBM obszar broniony

38 Obrona przed TBM obszar broniony

39 Implikacje

40 Wariant obrona sektorowa 12 Jednostek Ogniowych Ugrupowanie do obrony przed ABT Ugrupowanie do obrony przed TBM

41 Wariant obrona dookólna 12 Jednostek Ogniowych 50km
