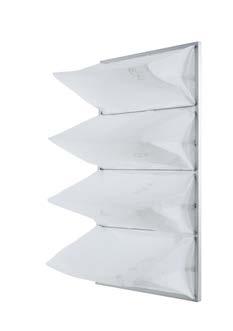

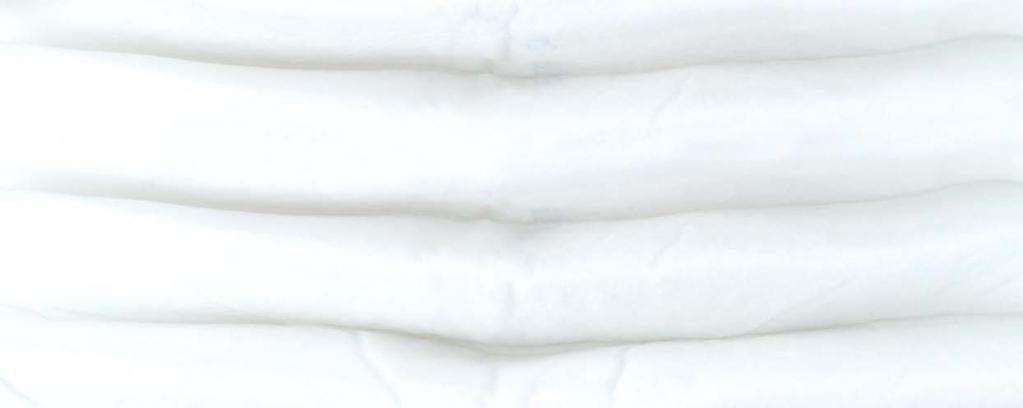

1 (wlotowa) Filtry kartonowe typu ANDREAE Filtry podłogowe typu PAINT STOP Filtracja końcowa (wylotowa) Filtry owe NTS Zastosowanie filtrów owych zwiększa żywotność turbin i filtrów sufitowych oraz zapewnia optymalne ciśnienie i wysoką wydajność kabiny lakierniczej. Filtry wstępne przeznaczone są do wychwytywania z powietrza zanieczyszczeń mających negatywny wpływ na jakość powłoki lakierniczej. Filtry końcowe wyłapują zanieczyszczenia stałe wynikłe w trakcie lakierowania, chroniąc turbinę, a także środowisko. w stosunku do płaskich charakteryzują się większą powierzchnią filtracyjną i dłuższym okresem użytkowania. Czas eksploatacji tych filtrów oceniany jest na godzin dla filtrów wstępnych oraz godzin dla filtrów końcowych. Po tym okresie należy dokonać wymiany filtrów. W ofercie NTS znajdują się filtry owe do wszystkich kabin lakierniczych używanych na naszym rynku. BUDOWA dostępne w ofercie NTS produkowane są z dwóch rodzajów włóknin: oraz ECONOMIC. Obydwie są w klasie filtracji G4. Włókniny wykonane są w 100% z poliestru łączonego termicznie. Mają progresywną budowę, a więc chłoną i zatrzymują większą ilość cząsteczek niż włókniny o stałej gęstości włókien. Istnieje możliwość wykonania filtrów owych z włóknin o klasach filtracji G3, F5, F6 i F7 (dostępność włóknin do potwierdzenia). Włókniny nie zawierają silikonu oraz innych substancji mogących powodować wady lakiernicze. Do montażu w ramkach nie wykorzystuje się klejów ani pianek. Każdy filtr posiada naklejkę z indeksem, wymiarami i kierunkiem przepływu powietrza. Włókna ułożone postępowo-progresywnie. Specyfikacja techniczna Włóknina ECONOMIC Klasa filtracji G4 G4 Grubość mm 5-7 mm Waga 220 g/m g/m 2 Skuteczność przechwytywania 90% 90% * Maks. temp. pracy 80 C 80 C Dane techniczne zostały sporządzone w oparciu o aktualną wiedzę i doświadczenie. Do filtracji wstępnej najczęściej wykorzystywane są maty filtracyjne wykonane z włókien poliestrowych ułożonych postępowo-progresywnie (z rosnącą gęstością włókien) i zespolonych termicznie, w klasie filtracji G4. * według normy EN 779 średnia skuteczność dla G4 90>=Am. 1/5

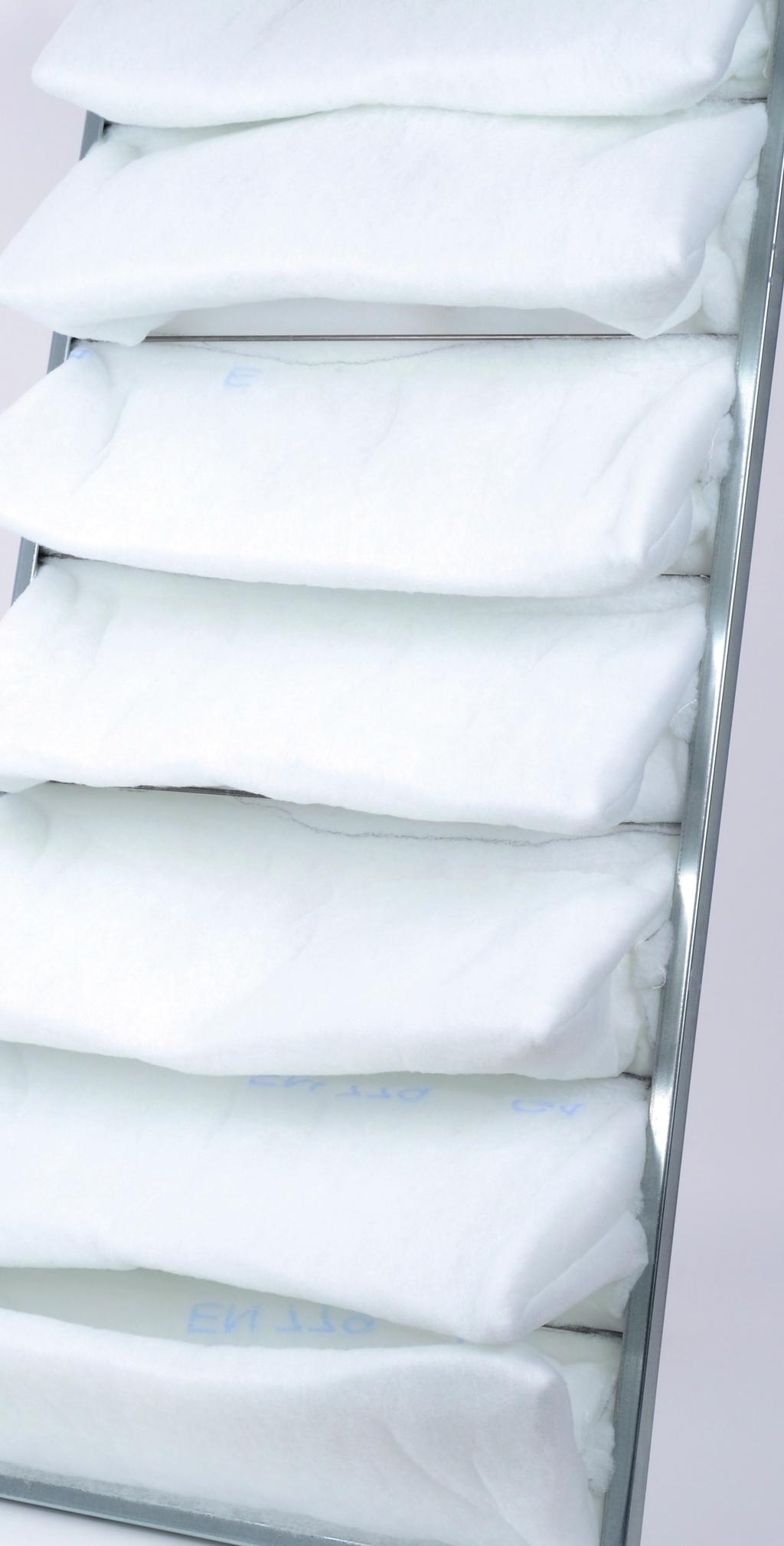

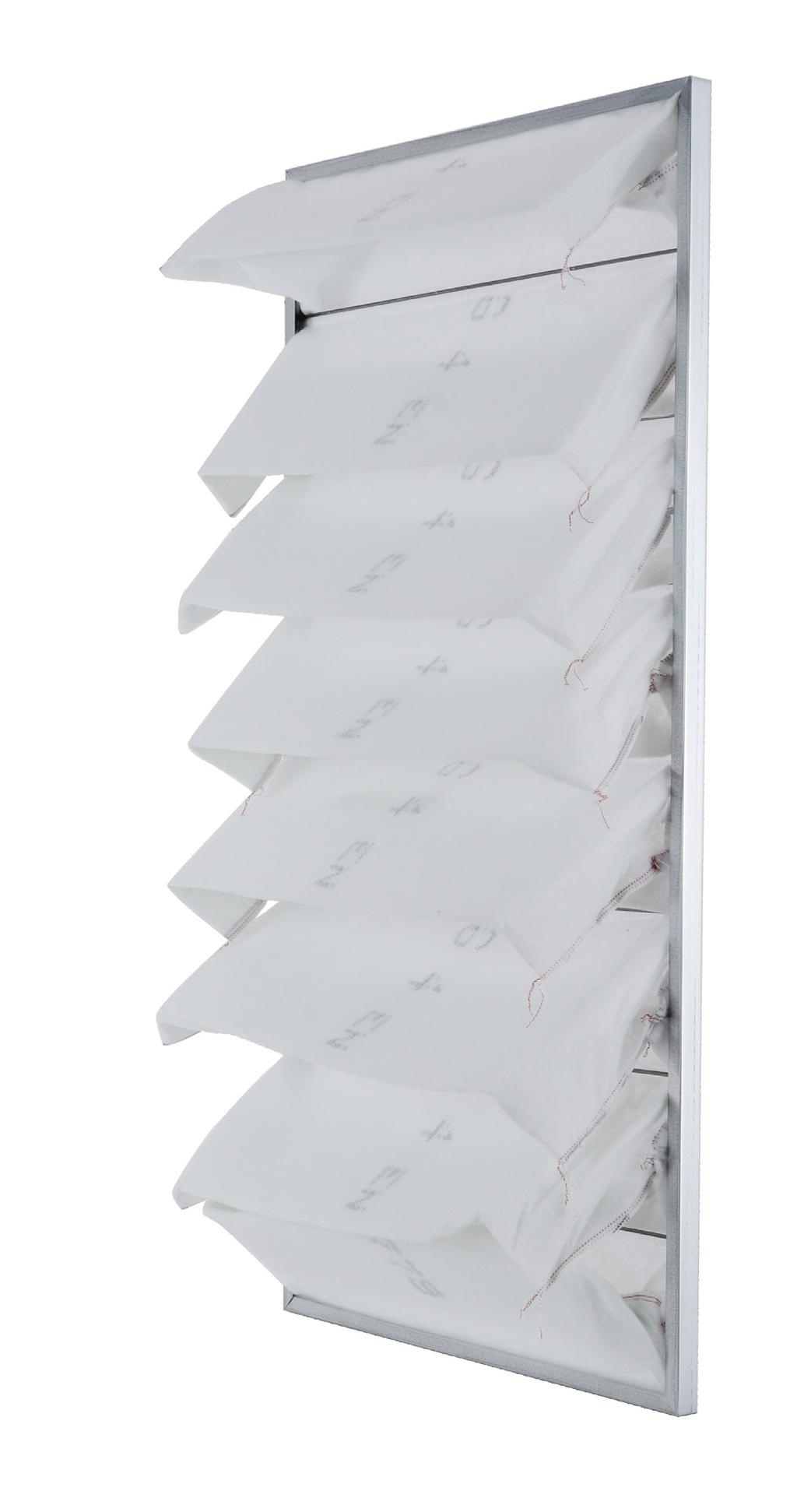

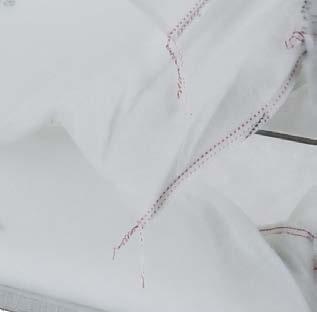

2 Skrojone na miarę! Firma NTS wykonuje również nietypowe filtry owe (wstępne i końcowe) na dowolny wymiar zamówiony przez klienta. NTS RODZAJE FILTRÓW KIESZENIOWYCH 1. BEZ RAMKI sam materiał uszyty w formie lub rękawów (tuby zaślepione bądź nie). 2. W RAMCE Z BLACHY OCYNKOWANEJ standardem jest ramka o grubości 25 mm, dostępna jest również ramka o grubości 20 mm. KONSTRUKCJA: Pełna kratownica zgrzewana z drutu stalowego o bardzo dużej wytrzymałości mechanicznej (maks. wymiary produkcyjne to 70 x 150 cm). Powyżej 70 cm szerokości pełna kratownica jest robiona z drewna (maks. wymiary produkcyjne na drewnie to 100 x 150 cm). Materiał filtracyjny 100% poliester łączony termicznie, w klasie filtracji G4, w postaci im więcej tym większa powierzchnia filtracji i tym samym większa skuteczność filtracji. Kieszenie zamontowane są na kratownicy metodą zszywania. Kratownica z ami montowana w ramce metalowej metodą na wcisk. Następnie ramka jest nitowana lub skręcana na śruby. ZALETY: Wytrzymała, mocna konstrukcja na pełnej kratownicy bez użycia kleju montowana w ramce na wcisk i zanitowana pozwala na zastosowanie naszych filtrów owych przy turbinach o mocy 7,5 kw i przepływie m 3 /h oraz przy turbinach o mocy nawet 11 kw i przepływie powietrza m 3 /h bez ryzyka, że pęd powietrza wyrwie filtr z ramki. Solidne - nitowane lub skręcane na śruby - połączenie ramki. Ramka z blachy ocynkowanej nałożona na kratownicę z drutu stalowego, wzmacnia konstrukcję filtra. Mocne i szczelnie zszyte e, zapewniają większą trwałość filtra. 2/5

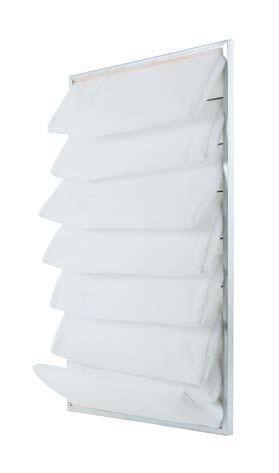

3 NTS dostępne w ofercie NTS produkowane są z dwóch rodzajów tkanin: oraz ECONOMIC. Przede wszystkim różni je grubość i współczynnik przepustowości powietrza mierzony w m 3 /h/m 2. NTS nr NTS FK 390 MILLIBAR NTS nr NTS FK 370 SAIMA ECONOMIC NTS nr NTS FK 306 USI typ C NTS nr NTS FK 307 USI typ D NTS nr NTS FK 310 SAIMA typ stożek NTS nr E NTS FK 310 Eco SAIMA typ stożek NTS nr NTS FK 352 BLOWTHERM NTS nr E NTS FK 306 Eco USI typ C NTS nr E NTS FK 307 Eco USI typ D NTS nr E NTS FK 320 Eco WBS I NTS nr E NTS FK 321 Eco WBS II NTS nr E NTS FK 352 Eco BLOWTHERM NTS nr Nazwa produktu grubość [mm] ilość wymiary [mm] szer. x wys. x głęb NTS FK 306 Filtr owy G4 USI typ C x 523 x E NTS FK 306 Eco Filtr owy ECONOMIC G4 USI typ C x 523 x NTS FK 307 Filtr owy G4 USI typ D x 598 x E NTS FK 307 Eco Filtr owy ECONOMIC G4 USI typ D x 598 x NTS FK 310 Filtr owy G4 SAIMA typ stożek x 415 x E NTS FK 310 Eco Filtr owy ECONOMIC G4 SAIMA typ stożek x 415 x E NTS FK 320 Eco Filtr owy ECONOMIC G4 WBS I x 578 x E NTS FK 321 Eco Filtr owy ECONOMIC G4 WBS II x 585 x NTS FK 352 Filtr owy G4 Blowtherm x 595 x E NTS FK 352 Eco Filtr owy ECONOMIC G4 Blowtherm x 595 x NTS FK 370 Filtr owy G4 typ SAIMA x 450 x NTS FK 390 Filtr owy G4 USI typ MILLIBAR x 685 x 200 3/5

4 K [ ilość ] G [ głębokość ] R [ grubość ramki ] A [ szerokość ramki ] B [ wysokość ramki ] Poniższa tabela zawiera dostępne w ofercie NTS standardowe typy filtrów owych wraz z ich najważniejszymi parametrami i zastosowaniem, które pasują do kabin używanych w Polsce. Szkic Indeks NTS Typ Zastosowanie filtrów Jakość Klasa filtracji Ramka [R] [mm] Wymiary [mm] szerokość [A] [mm] wysokość [B] [mm] głębokość [G] [mm] Ilość [K] Przepustowość powietrza [m 3 /h/m 2 ] KABINY LAKIERNICZE I STREFY PRZYGOTOWAWCZE USI Italia USI D Najczęściej stosowany filtr G E w kabinach USI i strefach ECONOMIC USI po 2004 r USI C G E Kabiny USI do 2003 r. ECONOMIC E E KABINA WBS I KABINA WBS II KABINY LAKIERNICZE WBS Kabiny WBS do 2013/2014 r. ECONOMIC G ECONOMIC G Kabiny WBS od 2014 r. KABINY LAKIERNICZE BLOWTHERM BLOWi końcowa. G THERM Kabiny BLOWTHERM E ECONOMIC KABINY LAKIERNICZE SAIMA STOŻEK Filtracja końcowa. G SAIMA Kabiny SAIMA E ECONOMIC SAIMA Filtracja końcowa. Kabiny SAIMA. G KABINY LAKIERNICZE MILLIBAR MILLI- BAR Kabina MILLIBAR. G * Informacje tu zawarte mają charakter poglądowy i służą do propozycji optymalnego wykorzystania produktów, jednak nie są prawną podstawą do odpowiedzialności firmy NTS Sp. z o.o. oraz nie stanowią oferty w rozumieniu przepisów kodeksu cywilnego i nie mogą stanowić podstawy dla zasadności reklamacji. 4/5

5 (wlotowa) Filtry kartonowe typu ANDREAE Filtry podłogowe typu PAINT STOP Filtracja końcowa (wylotowa) Pozostałe filtry NTS W swojej ofercie NTS posiada również filtry sufitowe, podłogowe typu PAINT STOP i ANDREAE. Filtr sufitowy ma decydujące znaczenie dla optymalnej filtracji i jakości lakierowania w kabinie lakierniczej oraz w strefie przygotowawczej. przycinamy na zamówienie wg podanych przez klienta rozmiarów. Filtr sufitowy V 600 NTS nr ,00 x 20 m NTS nr ,40 x 22 m NTS nr ,50 x 20 m Filtr sufitowy ECO 560 NTS nr ,10 x 20 m NTS nr ,60 x 20 m NTS nr ,20 x 20 m Filtr sufitowy V 500 NTS nr ,00 x 20 m NTS nr ,38 x 22 m NTS nr ,50 x 20 m * NTS zapewniają bardzo wysoką [95-97%] skuteczność przechwytywania pyłów przy zachowaniu wysokiego współczynnika przepływu powietrza [900 m 3 /h/m 2 ]. Właściwości V 600 V 500 ECO 560 Waga 600 g/m² 500 g/m² 500 g/m² Grubość 25 mm 25 mm mm Przepływ powietrza * 900 m³/h/m² 900 m³/h/m² 900 m³/h/m² Opór początkowy 30 Pa 25 Pa 25 Pa Opór końcowy 450 Pa 450 Pa 450 Pa Skuteczność przechwytywania * 97% 96% 95% Prędkość powietrza 0,25 m/s 0,25 m/s 0,25 m/s Zatrzymywanie pyłu 650 g/m² 550 g/m² 500 g/m² Max temp. 100 C 100 C 100 C Klasa filtracji (EN 779) M5 M5 M5 Odporność na ogień (DIN 53438) F1 F1 F1 Filtr podłogowy typu PAINT STOP jego podstawowym zadaniem jest wychwytywanie i wiązanie mgły lakierniczej, która nie osiadła na lakierowanej powierzchni. Właściwości Filtry podłogowe typu PAINT STOP 3 3,5 Filtr podłogowy 3 NTS nr ,76 x 25 m NTS nr ,86 x 25 m NTS nr ,00 x 25 m NTS nr ,20 x 25 m NTS nr ,50 x 25 m NTS nr ,00 x 25 m Filtr podłogowy 3,5 NTS nr ,76 x 20 m NTS nr ,86 x 20 m NTS nr ,00 x 20 m NTS nr ,20 x 20 m NTS nr ,00 x 20 m Grubość 70 mm (3 ) mm (3,5 ) Skuteczność przechwytywania 96 % % Opór początkowy 4-10 Pa 8-35 Pa Opór końcowy 80 Pa 100 Pa Waga g/m² 230 g/m² Max temp. 180 C 180 C Klasa filtracji (EN 779) G3 G3 Filtr kartonowe typu ANDREAE stosowany najczęściej na ściankach lakierniczych. W odróżnieniu od reszty filtrów te wykonane są z dwuwarstwowego papieru o harmonijkowej (labiryntowej) strukturze i gramaturze g/m 2. NTS nr ,75 x 13,50 m (10m²) NTS nr ,90 x 11,15 m (10m²) NTS nr ,00 x 10,00 m (10m²) Filtry kartonowe typu ANDREAE Skuteczność przechwytywania 91-98% Zatrzymywanie pyłu do 15 kg/m² Max temp. 190 C Opór początkowy 30 Pa Opór końcowy 130 Pa 5/5
