1 /8 VEKA 2000 Centrale nawiewne SALDA VEKA VEKA 2000

2 /8 VEKA 2000 Opis Jednostki nawiewne dla systemów wentylacyjnych. Obudowa urządzenia jest wykonana ze stali ocynkowanej i ma izolację o grubości 50 mm. Składa się z wentylatora odśrodkowego sterowanego napięciem, nagrzewnicy elektrycznej lub wodnej, filtra kieszeniowego. Nie służy do pracy w obszarach narażonych na wybuch. Urządzenia są przeznaczone do nawiewu czystego powietrza do pomieszczenia. Dodatkowe uchwyty montażowe służą do montażu na suficie. Niski poziom hałasu. Wentylator sterowany napięciowo. Nagrzewnica elektryczna lub wodna. Pokrywa rewizyjna. Puszka filtracyjna z filtrem kieszeniowym klasy M5. Możliwość montażu w suficie.

3 /8 VEKA 2000 Dane techniczne (1) VEKA ,0 L1, VEKA ,0 L1, VEKA ,0 L1 (2) VEKA ,0 L3, VEKA ,0 L3, VEKA ,0 L3 VEKA ,0 L1 VEKA ,0 L3 VEKA ,0 L1 Wydajność/spręż [m³/h]/[pa] 2000/ / /300 Nagrzewnica - faza, napięcie [50Hz/V] ~2, 400 ~2, 400 ~3, moc [kw] 6,0 6,0 15,0 - min. prędkość powietrza [m/s] 1,5 1,5 1,5 Wentylator - faza, napięcie [50Hz/V] ~1, 230 ~3, 400 ~1, prąd [A] 5,1 2,6 5,1 - prędkość [min -1 ] zużycie energii [kw] 1,15 1,50 1,15 - maks. przepływ powietrza [m³/h] klasa ochrony silnika IP-54 IP-54 IP-54 Klasa ochrony skrzynki zaciskowej IP-54 IP-54 IP-54 Klasa filtra M5 M5 M5 Ciśnienie akustyczne w odl. 1 m [dba] Waga [kg] 98,0 98,0 98,0 VEKA ,0 L3 VEKA ,0 L1 VEKA ,0 L3 Wydajność/spręż [m³/h]/[pa] 2000/ / /360 Nagrzewnica - faza, napięcie [50Hz/V] ~3, 400 ~3, 400 ~3, moc [kw] 15,0 21,0 (9+12) 21,0 (9+12) - min. prędkość powietrza [m/s] 1,5 1,5 1,5 Wentylator - faza, napięcie [50Hz/V] ~3, 400 ~1, 230 ~3, prąd [A] 2,6 5,1 2,6 - prędkość [min -1 ] zużycie energii [kw] 1,50 1,15 1,50 - maks. przepływ powietrza [m³/h] klasa ochrony silnika IP-54 IP-54 IP-54 Klasa ochrony skrzynki zaciskowej IP-54 IP-54 IP-54 Klasa filtra M5 M5 M5 Ciśnienie akustyczne w odl. 1 m [dba] Waga [kg] 98,0 98,0 98,0

4 /8 VEKA 2000 Wersje z nagrzewnicą wodną (1) VEKA 2000/27W L1 (2) VEKA 2000/27W L3 VEKA 2000/27W L1 VEKA 2000/27W L3 Wydajność/spręż [m³/h]/[pa] 2000/ /300 Nagrzewnica - moc [kw] 27,2 27,2 - temp. wody Twlot/Twylot [ C] +80/ /+60 - przepływ wody [l/s] 0,32 0,32 - spadek ciśnienia wody [kpa] 9,6 9,6 - wartość kvs [m³/s] 3,7 3,7 Wentylator - faza, napięcie [50Hz/V] ~1, 230 ~3, prąd [A] 5,1 2,6 - prędkość [min -1 ] zużycie energii [kw] 1,15 1,50 - maks. przepływ powietrza [m³/h] klasa ochrony silnika IP-54 IP-54 Klasa ochrony skrzynki zaciskowej IP-54 IP-54 Klasa filtra M5 M5 Ciśnienie akustyczne w odl. 1 m [dba] Waga [kg] 103,0 103,0

5 /8 VEKA 2000 Charakterystyka akustyczna Całkowite Lwa db(a) Lwa, db(a) 125 Hz 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz Wlot Wylot Do otoczenia Pomiar przy 2102 m³/h, 130 Pa Akcesoria Typ TGRV TGRT ETY EKR 15.1 (P) EKR 6.1 RSK SKG AKS AP SSK SSP SP PS TJK 10K SSB Grzanie RMG 80/60 C RMG 60/40 C VVP /VXP 80/60 C VVP /VXP 60/40 C AUTO VEKA L AUTO VEKA L AUTO VEKA L AUTO VEKA L AUTO VEKA L P AUTO VEKA L P AUTO VEKA L1 (W) , , , ,6 AUTO VEKA L3 (W) , , , ,6 Krzywe charakterystyczne urządzenia zostały określone zgodnie z normą DIN i/lub ISO Wydajność/spręż - wartości mierzone w punkcie pracy. Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN i/lub ISO 3744 w odległości 1 m od urządzenia.

6 /8 VEKA 2000 Wymiary W W1 W2 C L H ØD H1 H2 704 mm 285 mm 415 mm 256 mm 1500 mm 500 mm 315 mm 1000 mm 740 mm

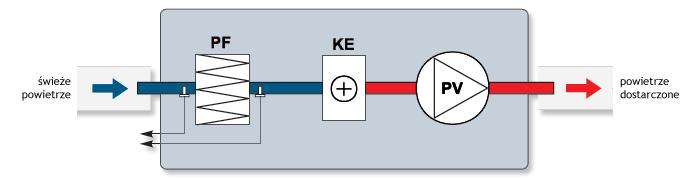

7 /8 VEKA 2000 Schematy Schematy funkcyjne: Wersje z nagrzewnicą elektryczną: WIDOK OD STRONY REWIZJI Wersje z nagrzewnicą wodną: PV - wentylator nawiewny KE - nagrzewnica elektryczna PF - filtr nawiewny KV - nagrzewnica wodna M1 - dodatkowy zawór mieszający i silnik WIDOK OD STRONY REWIZJI Schematy instalacji elektrycznej: VEKA ,0 L1 VEKA ,0 L3

8 /8 VEKA 2000 VEKA ,0 L1, VEKA ,0 L1 VEKA ,0 L3, VEKA ,0 L3 VEKA 2000/27W L1 VEKA 2000/27W L3 A - ochrona przed przegrzaniem z ręcznym zerowaniem 100 C B - ochrona przed przegrzaniem z automatycznym zerowaniem 50 C C - wentylator odśrodkowy D - nagrzewnica elektryczna
