1 LUKRO trade s.r.o. Piešťanská 1202 / Nové Mesto nad Váhom Slovakia Filtry dwustopniowe LU-FK Opis Filtry stanowią kompaktową całość składającą się z dwóch samodzielnych części, które są wzajemnie połączone połączeniem kołnierzowym. Pierwszą część tworzy filtr taśmowy oznaczany jako FKP i zapewniający pierwszy stopień filtracji. Drugą część tworzy filtr kieszeniowy oznaczany jako FKK zapewniający drugi stopień filtracji. Filtry tworzą typowy rząd stopniowany zgodnie z objetościowym przepływem powietrza przez filtr. Funkcja Funkcją filtra jest filtracja powietrza, które przepływa przez filtr, do uzyskania wymaganego poziomu czystości. Przepływające powietrze przechodzi przez tkaninę filtracyjną, a ona dzięki swojej konstrukcji zapewnia zatrzymywanie cząsteczek pyłu znajdujących się w powietrz u. Cząsteczki pyłu stopniowo zanieczyszczają filtr, a stopień zanieczyszczenia tkaniny filtracyjnej jest wskazywany na zamontowanych manometrach. Budowa Filtry zasadniczo są stosowane jako dwustopniowe. Filtr składa się z pierwszego stopnia filtracji oznaczanego FKP, a drugiego stopnia filtracji oznaczanego FKK. Filtr FKP składa się z obudowy filtra i odchylanej lub, ze względu na wielkość 40, odsuwanej części. Wewnątrz obudowy znajdują się poziomo ułożone ruszty, na które kładzie się tkaninę filtracyjną. Tkanina filtracyjna jest przyciśnięta odchylaną lub odsuwaną częścią filtra. Obudowa filtra FKP o wielkości od 3 do 15 przy pomocy zawiasów jest zawieszona z boku na obudowie filtra FKK, a zawiasy umożliwiają jej

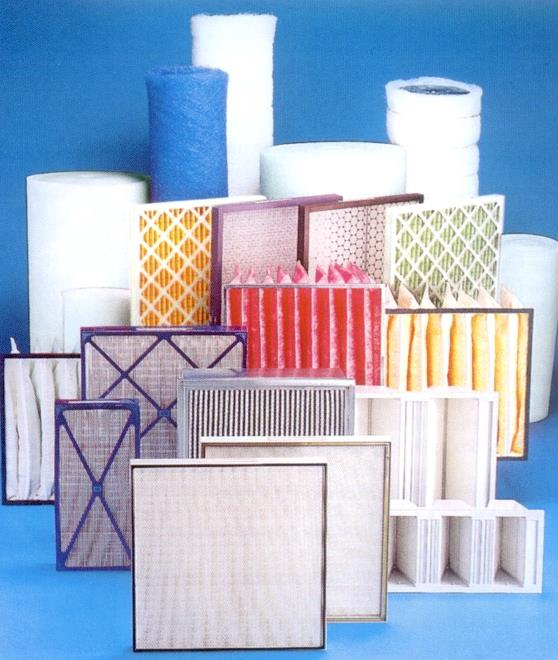

2 obrócenie na lewą stronę (lub do góry) przy wymianie wkładek filtracyjnych drugiego stopnia. Filtr FKK składa się z obudowy filtra i wkładek filtracyjnych. Wkładki filtracyjne są wkładane do obudowy filtra FKK przy pomocy ram załadowczych. Liczba wkładek filtracyjnych jest dana wielkością filtra i została podana w tabeli nr 1. W dolnej części obudowy filtra znajdują się króćce, gdzie są przymocowywane nogi filtra dla wielkości 3, ewentualnie cała obudowa jest ułożona na stojaku dla wielkości Pierwszy i drugi stopień filtra zostaną połączone po założeniu uszczelnienia przy pomocy śrub i nakrętek. Kołnierze są dostosowane do szybkiego demontażu i ponownego montażu. Do drugiego stopnia FKK nawiązuje rurociąg według projektu. Tkanina filtracyjna oraz wkładki filtracyjne podczas eksploatacji są zanieczyszczane przez pył, ze stopnia zanieczyszczenia wynika strata ciśnienia, która jest mierzona przez manometry. Wartości straty ciśnienia w stanie czystym oraz stanie, kiedy materiał filtracyjny należy wymienić, przedstawia tabela nr Маteriał Filtry są produkowane ze stali nierdzewnej AISI 304. Materiał tkaniny filtracyjnej pierwszego stopnia jest wykonany z włókien syntetycznych klasy jakości G3, a materiał wkładek filtracyjnych drugiego stopnia z włókien szklanych klasy jakości F9. Uszczelnienie pomiędzy 1 a 2 stopniem jest wykonane z gumy spożywczej. Materiał łączeniowy i zaciski dociskowe są poddane obróbce powierzchniowej.

3 Nazwy głównych części Wielkość LU-FK 3; LU-FK 8, LU-FK 15 rys. nr 1 1 obudowa FKP 5 manometr 2 uszczelnienie 6 materiał łączeniowy 3 obudowa FKK 7 materiał łączeniowy 4 uszczelnienie 8 materiał łączeniowy 9 prowadnica

4 Wielkość LU-FK 40 rys. nr 2 1 obudowa FKP 5 manometr 2 uszczelnienie 6 materiał łączeniowy 3 obudowa FKK 7 materiał łączeniowy 4 uszczelnienie 8 materiał łączeniowy 9 prowadnica

5 Wielkość LU-FK 50 rys. nr 3 1 obudowa FKP 5 manometr 2 uszczelnienie 6 materiał łączeniowy 3 obudowa FKK 7 materiał łączeniowy 4 uszczelnienie 8 materiał łączeniowy 9 prowadnica

6 Dane techniczne: Konstrukcja filtrów jest widoczna na rys. 1 oraz rys. 2, 3 główne wymiary i dane techniczne podano w tabeli nr 1 TYPOWE OZNACZENIE powierzchnia aktywna tkaniny filtracyjnej (m 3 ) liczba wkładek filtracyjnych objętościowe natężenie przepływu powietrza м 3 h -1 strata ciśnienia w stanie czystym Ра * maksymalna strata ciśnienia Pa LU-FK 4 LU-FK 8 LU-FK 15 LU-FK 40 LU-FK 50 FKP 4 FKK 4 FKP 8 FKK 8 FKP15 FKK15 FKP40 FKK40 FKP50 FKK50 0,86-1,77-3,53 7,39-4,5-6,1-12,2-24,4-54,9-73, klasa filtra: G3 F9 G3 F9 G3 F9 G3 F9 G3 F9 wymiary А В С1 С2 masa kg poszczególnych stopni мм Masa całkowita kg * Dane odpowiadają nominalnemu przepływowi powietrza 4250 м 3 /h dla wkładki klasy filtracyjnej F9.
