1 SPRZĘGŁA HAMULCE KORPUSY PROJEKTOWANIE I PRODUKCJA

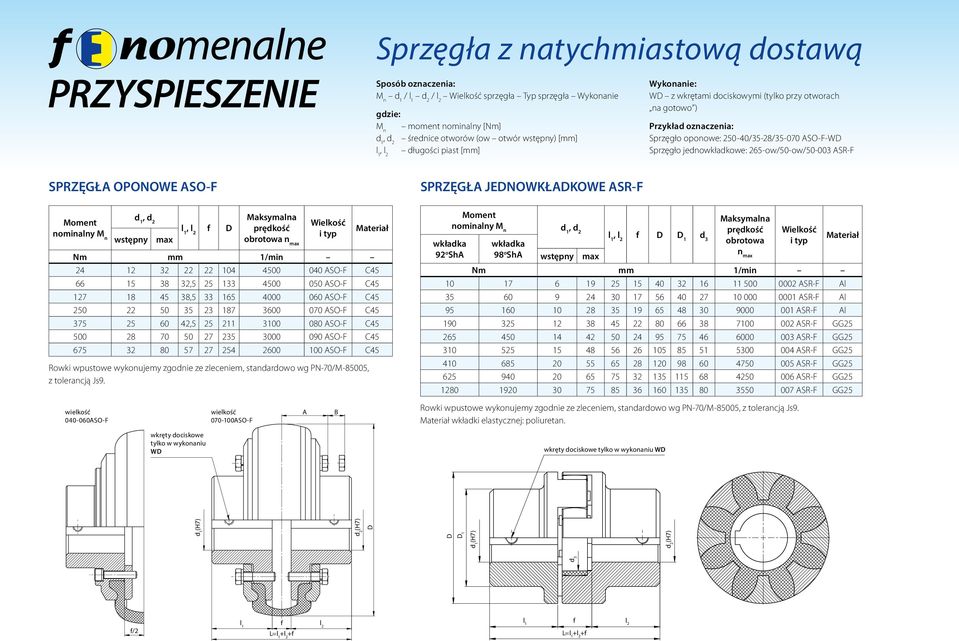

2 Sprzęgła z natychmiastową dostawą Sposób oznaczenia: M n / d 2 / l 2 Wielkość sprzęgła Typ sprzęgła Wykonanie gdzie: M n moment nominalny [Nm], d 2 średnice otworów (ow otwór wstępny) [mm], l 2 długości piast [mm] Wykonanie: WD z wkrętami dociskowymi (tylko przy otworach na gotowo ) Przykład oznaczenia: Sprzęgło oponowe: /35-28/ ASO-F-WD Sprzęgło jednowkładkowe: 265-ow/50-ow/ ASR-F SPRZĘGŁA OPONOWE ASO-F d Moment 1, d 2 l nominalny M 1, l 2 f D n wstępny max Maksymalna prędkość obrotowa n max Wielkość i typ Materiał Nm mm 1/min ASO-F C , ASO-F C , ASO-F C ASO-F C , ASO-F C ASO-F C ASO-F C45 Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. wielkość ASO-F wkręty dociskowe tylko w wykonaniu WD wielkość ASO-F A B SPRZĘGŁA JEDNOWKŁADKOWE ASR-F Moment nominalny M n, d 2 l1, l 2 f D D 1 d 3 Maksymalna prędkość wkładka 92 o ShA wkładka 98 o ShA wstępny max obrotowa n max Wielkość i typ Materiał Nm mm 1/min ASR-F Al ASR-F Al ASR-F Al ASR-F GG ASR-F GG ASR-F GG ASR-F GG ASR-F GG ASR-F GG25 Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. Materiał wkładki elastycznej: poliuretan. wkręty dociskowe tylko w wykonaniu WD d 3 d 2 D D D 1 d 2 f/2 f l 2 f l 2 L= +l 2 +f L= +l 2 +f

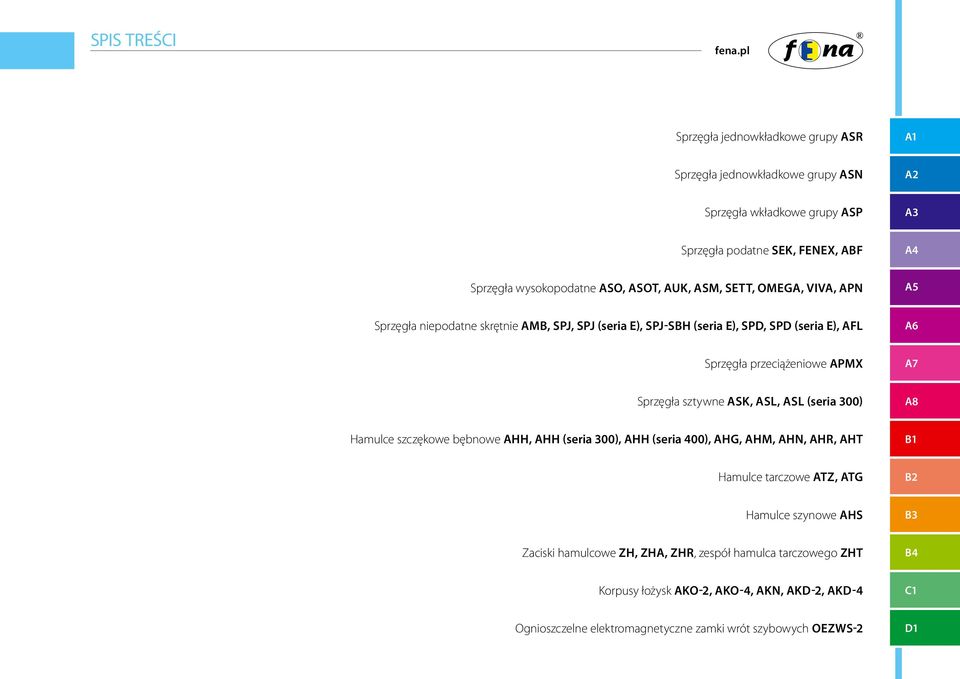

3 SPIS TREŚCI Sprzęgła jednowkładkowe grupy ASR A1 Sprzęgła jednowkładkowe grupy ASN A2 Sprzęgła wkładkowe grupy ASP A3 Sprzęgła podatne SEK, FENEX, ABF A4 Sprzęgła wysokopodatne ASO, ASOT, AUK, ASM, SETT, OMEGA, VIVA, APN A5 Sprzęgła niepodatne skrętnie AMB, SPJ, SPJ (seria E), SPJ-SBH (seria E), SPD, SPD (seria E), AFL A6 Sprzęgła przeciążeniowe APMX A7 Sprzęgła sztywne ASK, ASL, ASL (seria 300) A8 Hamulce szczękowe bębnowe AHH, AHH (seria 300), AHH (seria 400), AHG, AHM, AHN, AHR, AHT B1 Hamulce tarczowe ATZ, ATG B2 Hamulce szynowe AHS B3 Zaciski hamulcowe ZH, ZHA, ZHR, zespół hamulca tarczowego ZHT B4 Korpusy łożysk AKO-2, AKO-4, AKN, AKD-2, AKD-4 C1 Ognioszczelne elektromagnetyczne zamki wrót szybowych OEZWS-2 D1

4 WSTĘP Szanowni Państwo, Zaufanie klientów, zdobywane w trakcie kilkudziesięcioletniej działalności Fabryki Elementów Napędowych FENA, stanowi dla nas najwyższą wartość. Zaufanie to opiera się w głównej mierze na wysokiej jakości wyrobów, profesjonalnej obsłudze klienta oraz ofercie dostosowanej do potrzeb naszych nabywców. Rosnące wymagania rynkowe wskazały nam konieczność ciągłego doskonalenia jakości. Równocześnie coraz istotniejszą sprawą wydaje się potrzeba zwrócenia szczególnej uwagi na zagadnienia związane z ochroną środowiska. Powyższe cele realizujemy poprzez wdrożony System Zarządzania Jakością i Zarządzania Środowiskowego wg norm PN-EN ISO 9001:2009 oraz EN-PN ISO 14001:2005. Skuteczność działań prowadzonych w Fabryce Elementów Napędowych FENA w zakresie doskonalenia jakości oraz ochrony środowiska potwierdzają certyfikaty nadane przez jednostkę certyfikującą TÜV Rheinland. Prezes Zarządu Jerzy Krzyżowski

5 POLITYKA JAKOŚCI I ZARZĄDZANIA ŚRODOWISKOWEGO Podstawowym celem działalności Fabryki Elementów Napędowych FENA od początku jej istnienia jest jak najlepsze zaspokajanie potrzeb i wymagań klientów oraz służenie im radą i doświadczeniem w zakresie oferowanych przez nas sprzęgieł, hamulców oraz innych elementów budowy maszyn. Chcąc spełnić rosnące wymagania klientów, jakość postawiliśmy w centrum naszych działań. Jesteśmy świadomi, iż stanowi ona czynnik decydujący o zadowoleniu klientów, a więc również o naszym sukcesie, rozwoju i pozycji firmy na rynku. Podejmujemy się więc zadania ciągłej poprawy jakości, aby coraz lepiej wychodzić naprzeciw oczekiwaniom naszych odbiorców, a przez to wzmacniać ich zaufanie do oferowanych przez nas produktów. Ze względu na fakt, iż jesteśmy firmą wywodzącą się z silnie uprzemysłowionego regionu Górnego Śląska, zagadnienia ochrony środowiska naturalnego są nam szczególnie bliskie. W trosce o stan przyrody, ze szczególnym uwzględnieniem najbliższego otoczenia, zobowiązujemy się do spełniania odpowiednich wymagań prawnych, a także stawiamy sobie za cel ograniczenie wpływu naszej działalności na środowisko, poprzez stałe doskonalenie technologii i organizacji produkcji oraz zapobieganie zanieczyszczeniom. Realizacja postanowień niniejszej Polityki odbywa się poprzez następujące działania: wdrożenie, utrzymywanie i ciągłe doskonalenie Zintegrowanego Systemu Zarządzania Jakością i Zarządzania Środowiskowego, zgodnego z wymaganiami norm PN-EN ISO 9001:2009, PN-EN ISO 14001:2005 zapewnienie zgodności Zintegrowanego Systemu Zarządzania Jakością i Zarządzania Środowiskowego z wymaganiami normy PN-EN :2011, dla projektowania, produkcji i sprzedaży wyrobów Ex, przeznaczonych do pracy w przestrzeniach zagrożonych wybuchem współpracę z klientami opartą na zasadzie zaufania i obopólnych korzyści monitorowanie potrzeb i potencjalnych oczekiwań odbiorców dobór wykwalifikowanej kadry i stałe podnoszenie jej kwalifikacji kształtowanie przekonania, że za jakość i wpływ na środowisko odpowiada każdy pracownik firmy odpowiedni dobór dostawców zapewniający, że spełnione zostaną wymogi jakościowe i środowiskowe ciągłe doskonalenie realizowanych procesów i wytwarzanych wyrobów tak, aby nasza działalność była przyjazna dla środowiska. Zarząd Fabryki Elementów Napędowych FENA zapewnia, że zobowiązania zawarte w Polityce jakości i zarządzania środowiskowego realizowane są we wszystkich komórkach i obszarach działalności przedsiębiorstwa. Katowice, r. Prezes Zarządu Jerzy Krzyżowski

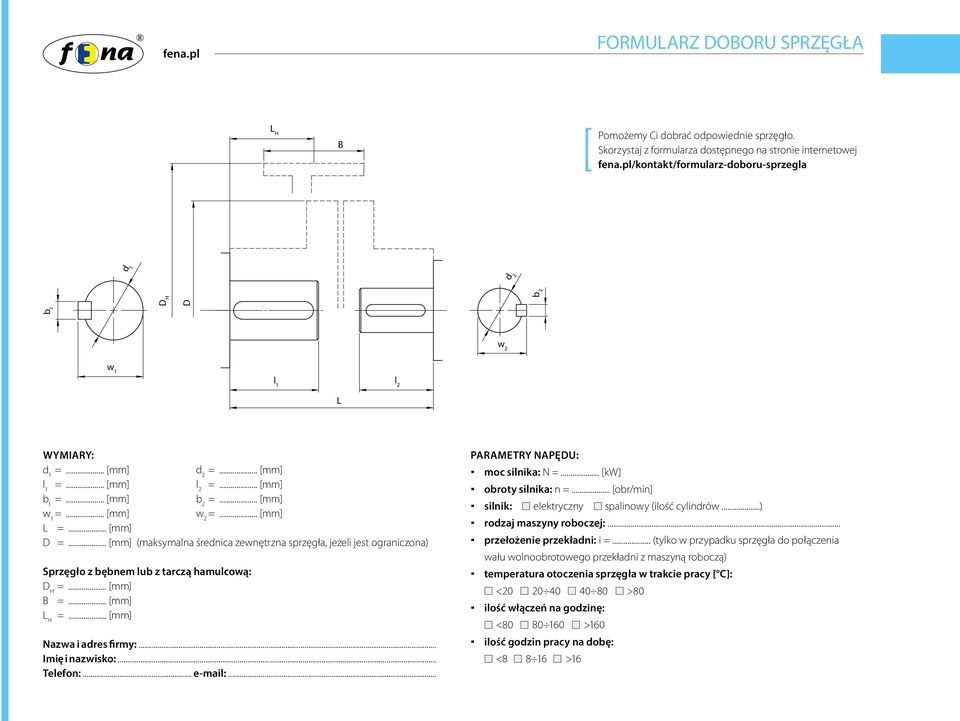

6 d 2 FORMULARZ DOBORU SPRZĘGŁA L H B Pomożemy Ci dobrać odpowiednie sprzęgło. Skorzystaj z formularza dostępnego na stronie internetowej /kontakt/formularz-doboru-sprzegla b 1 D H D b 2 w 2 w 1 l 2 L WYMIARY: =... [mm] =... [mm] b 1 =... [mm] w 1 =... [mm] L =... [mm] d 2 =... [mm] l 2 =... [mm] b 2 =... [mm] w 2 =... [mm] D =... [mm] (maksymalna średnica zewnętrzna sprzęgła, jeżeli jest ograniczona) Sprzęgło z bębnem lub z tarczą hamulcową: D H =... [mm] B =... [mm] L H =... [mm] Nazwa i adres firmy:... Imię i nazwisko:... Telefon: PARAMETRY NAPĘDU: moc silnika: N =... [kw] obroty silnika: n =... [obr/min] silnik: elektryczny spalinowy (ilość cylindrów...) rodzaj maszyny roboczej:... przełożenie przekładni: i =... (tylko w przypadku sprzęgła do połączenia wału wolnoobrotowego przekładni z maszyną roboczą) temperatura otoczenia sprzęgła w trakcie pracy [ C]: < >80 ilość włączeń na godzinę: < >160 ilość godzin pracy na dobę: < >16

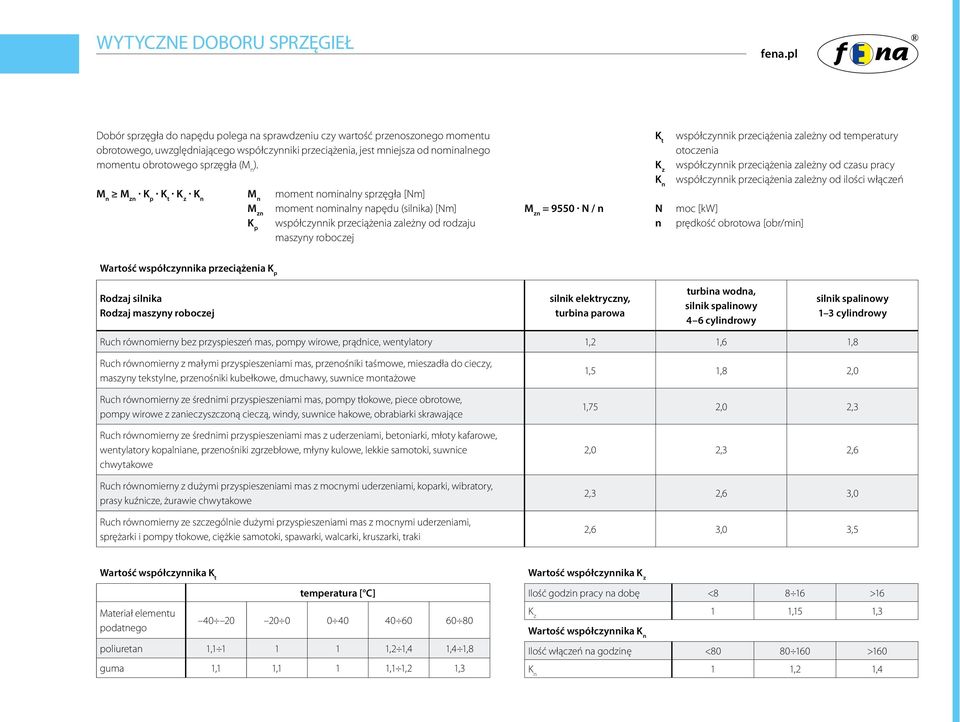

7 WYTYCZNE DOBORU SPRZĘGIEŁ Dobór sprzęgła do napędu polega na sprawdzeniu czy wartość przenoszonego momentu obrotowego, uwzględniającego współczynniki przeciążenia, jest mniejsza od nominalnego momentu obrotowego sprzęgła (M n ). M n M zn K p K t K z K n M n moment nominalny sprzęgła [Nm] M zn moment nominalny napędu (silnika) [Nm] K p współczynnik przeciążenia zależny od rodzaju maszyny roboczej K t K z K n współczynnik przeciążenia zależny od temperatury otoczenia współczynnik przeciążenia zależny od czasu pracy współczynnik przeciążenia zależny od ilości włączeń M zn = 9550 N / n N moc [kw] n prędkość obrotowa [obr/min] Wartość współczynnika przeciążenia K p Rodzaj silnika Rodzaj maszyny roboczej silnik elektryczny, turbina parowa turbina wodna, silnik spalinowy 4 6 cylindrowy silnik spalinowy 1 3 cylindrowy Ruch równomierny bez przyspieszeń mas, pompy wirowe, prądnice, wentylatory 1,2 1,6 1,8 Ruch równomierny z małymi przyspieszeniami mas, przenośniki taśmowe, mieszadła do cieczy, maszyny tekstylne, przenośniki kubełkowe, dmuchawy, suwnice montażowe Ruch równomierny ze średnimi przyspieszeniami mas, pompy tłokowe, piece obrotowe, pompy wirowe z zanieczyszczoną cieczą, windy, suwnice hakowe, obrabiarki skrawające Ruch równomierny ze średnimi przyspieszeniami mas z uderzeniami, betoniarki, młoty kafarowe, wentylatory kopalniane, przenośniki zgrzebłowe, młyny kulowe, lekkie samotoki, suwnice chwytakowe Ruch równomierny z dużymi przyspieszeniami mas z mocnymi uderzeniami, koparki, wibratory, prasy kuźnicze, żurawie chwytakowe Ruch równomierny ze szczególnie dużymi przyspieszeniami mas z mocnymi uderzeniami, sprężarki i pompy tłokowe, ciężkie samotoki, spawarki, walcarki, kruszarki, traki 1,5 1,8 2,0 1,75 2,0 2,3 2,0 2,3 2,6 2,3 2,6 3,0 2,6 3,0 3,5 Wartość współczynnika K t Materiał elementu podatnego temperatura [ C] poliuretan 1, ,2 1,4 1,4 1,8 guma 1,1 1,1 1 1,1 1,2 1,3 Wartość współczynnika K z Ilość godzin pracy na dobę < >16 K z 1 1,15 1,3 Wartość współczynnika K n Ilość włączeń na godzinę < >160 K n 1 1,2 1,4

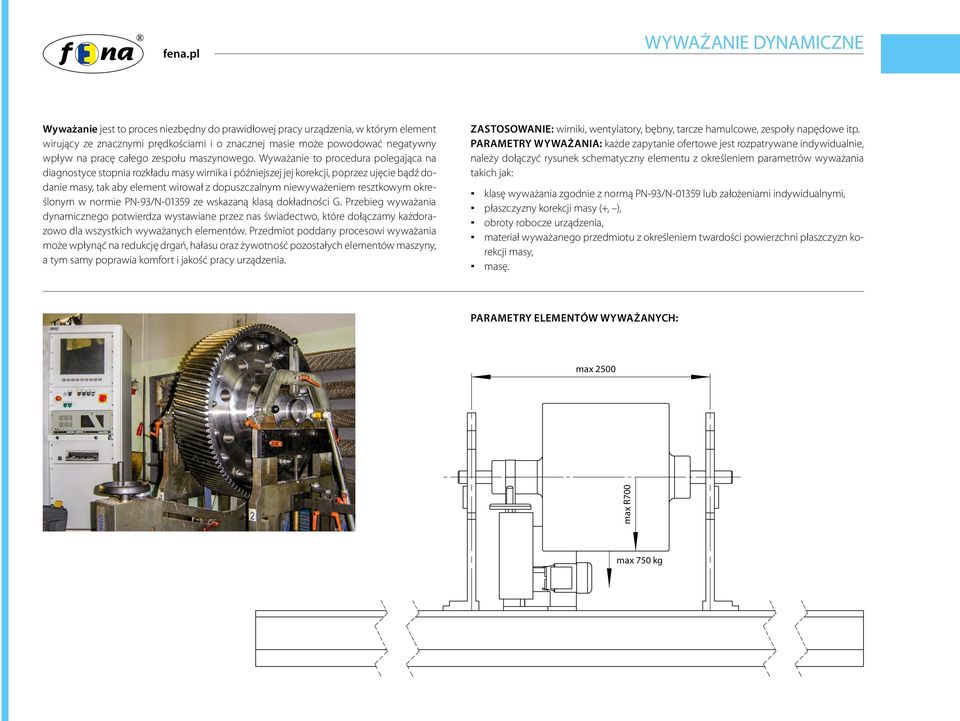

8 WYWAŻANIE DYNAMICZNE Wyważanie jest to proces niezbędny do prawidłowej pracy urządzenia, w którym element wirujący ze znacznymi prędkościami i o znacznej masie może powodować negatywny wpływ na pracę całego zespołu maszynowego. Wyważanie to procedura polegająca na diagnostyce stopnia rozkładu masy wirnika i późniejszej jej korekcji, poprzez ujęcie bądź dodanie masy, tak aby element wirował z dopuszczalnym niewyważeniem resztkowym określonym w normie PN-93/N ze wskazaną klasą dokładności G. Przebieg wyważania dynamicznego potwierdza wystawiane przez nas świadectwo, które dołączamy każdorazowo dla wszystkich wyważanych elementów. Przedmiot poddany procesowi wyważania może wpłynąć na redukcję drgań, hałasu oraz żywotność pozostałych elementów maszyny, a tym samy poprawia komfort i jakość pracy urządzenia. ZASTOSOWANIE: wirniki, wentylatory, bębny, tarcze hamulcowe, zespoły napędowe itp. PARAMETRY WYWAŻANIA: każde zapytanie ofertowe jest rozpatrywane indywidualnie, należy dołączyć rysunek schematyczny elementu z określeniem parametrów wyważania takich jak: klasę wyważania zgodnie z normą PN-93/N lub założeniami indywidualnymi, płaszczyzny korekcji masy (+, ), obroty robocze urządzenia, materiał wyważanego przedmiotu z określeniem twardości powierzchni płaszczyzn korekcji masy, masę. PARAMETRY ELEMENTÓW WYWAŻANYCH: max 2500 max R700 max 750 kg

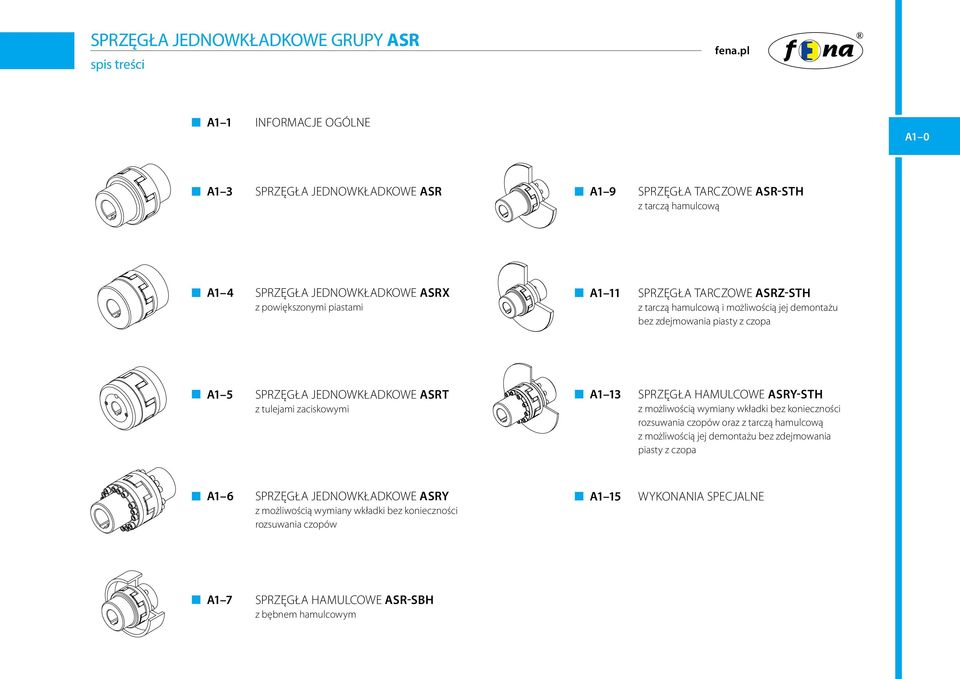

9 SPRZĘGŁA JEDNOWKŁADKOWE GRUPY ASR spis treści A1 1 INFORMACJE OGÓLNE A1 0 A1 3 SPRZĘGŁA JEDNOWKŁADKOWE ASR A1 9 SPRZĘGŁA TARCZOWE ASR-STH z tarczą hamulcową A1 4 SPRZĘGŁA JEDNOWKŁADKOWE ASRX z powiększonymi piastami A1 11 SPRZĘGŁA TARCZOWE ASRZ-STH z tarczą hamulcową i możliwością jej demontażu bez zdejmowania piasty z czopa A1 5 SPRZĘGŁA JEDNOWKŁADKOWE ASRT z tulejami zaciskowymi A1 13 SPRZĘGŁA HAMULCOWE ASRY-STH z możliwością wymiany wkładki bez konieczności rozsuwania czopów oraz z tarczą hamulcową z możliwością jej demontażu bez zdejmowania piasty z czopa A1 6 SPRZĘGŁA JEDNOWKŁADKOWE ASRY z możliwością wymiany wkładki bez konieczności rozsuwania czopów A1 15 WYKONANIA SPECJALNE A1 7 SPRZĘGŁA HAMULCOWE ASR-SBH z bębnem hamulcowym

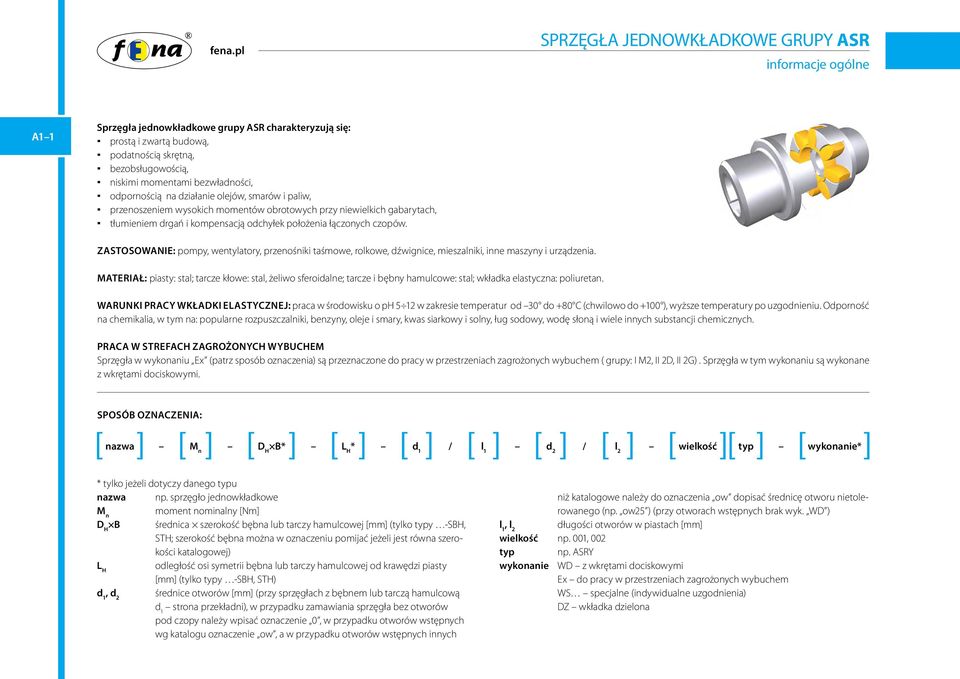

10 SPRZĘGŁA JEDNOWKŁADKOWE GRUPY ASR informacje ogólne A1 1 Sprzęgła jednowkładkowe grupy ASR charakteryzują się: prostą i zwartą budową, podatnością skrętną, bezobsługowością, niskimi momentami bezwładności, odpornością na działanie olejów, smarów i paliw, przenoszeniem wysokich momentów obrotowych przy niewielkich gabarytach, tłumieniem drgań i kompensacją odchyłek położenia łączonych czopów. ZASTOSOWANIE: pompy, wentylatory, przenośniki taśmowe, rolkowe, dźwignice, mieszalniki, inne maszyny i urządzenia. MATERIAŁ: piasty: stal; tarcze kłowe: stal, żeliwo sferoidalne; tarcze i bębny hamulcowe: stal; wkładka elastyczna: poliuretan. WARUNKI PRACY WKŁADKI ELASTYCZNEJ: praca w środowisku o ph 5 12 w zakresie temperatur od 30 do +80 C (chwilowo do +100 ), wyższe temperatury po uzgodnieniu. Odporność na chemikalia, w tym na: popularne rozpuszczalniki, benzyny, oleje i smary, kwas siarkowy i solny, ług sodowy, wodę słoną i wiele innych substancji chemicznych. PRACA W STREFACH ZAGROŻONYCH WYBUCHEM Sprzęgła w wykonaniu Ex (patrz sposób oznaczenia) są przeznaczone do pracy w przestrzeniach zagrożonych wybuchem ( grupy: I M2, II 2D, II 2G). Sprzęgła w tym wykonaniu są wykonane z wkrętami dociskowymi. SPOSÓB OZNACZENIA: nazwa M n D H B* L H * / d 2 / l 2 wielkość typ wykonanie* * tylko jeżeli dotyczy danego typu nazwa np. sprzęgło jednowkładkowe M n moment nominalny [Nm] D H B średnica szerokość bębna lub tarczy hamulcowej [mm] (tylko typy -SBH, STH; szerokość bębna można w oznaczeniu pomijać jeżeli jest równa szerokości katalogowej) L H odległość osi symetrii bębna lub tarczy hamulcowej od krawędzi piasty [mm] (tylko typy -SBH, STH), d 2 średnice otworów [mm] (przy sprzęgłach z bębnem lub tarczą hamulcową strona przekładni), w przypadku zamawiania sprzęgła bez otworów pod czopy należy wpisać oznaczenie 0, w przypadku otworów wstępnych wg katalogu oznaczenie ow, a w przypadku otworów wstępnych innych niż katalogowe należy do oznaczenia ow dopisać średnicę otworu nietolerowanego (np. ow25 ) (przy otworach wstępnych brak wyk. WD ), l 2 długości otworów w piastach [mm] wielkość np. 001, 002 typ np. ASRY wykonanie WD z wkrętami dociskowymi Ex do pracy w przestrzeniach zagrożonych wybuchem WS specjalne (indywidualne uzgodnienia) DZ wkładka dzielona

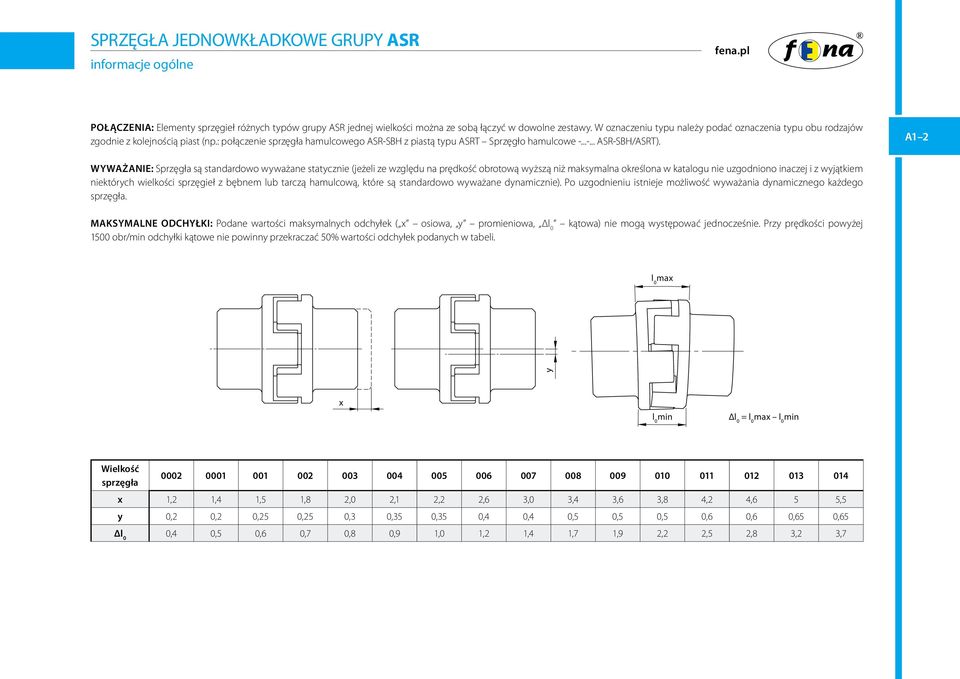

11 SPRZĘGŁA JEDNOWKŁADKOWE GRUPY ASR informacje ogólne POŁĄCZENIA: Elementy sprzęgieł różnych typów grupy ASR jednej wielkości można ze sobą łączyć w dowolne zestawy. W oznaczeniu typu należy podać oznaczenia typu obu rodzajów zgodnie z kolejnością piast (np.: połączenie sprzęgła hamulcowego ASR-SBH z piastą typu ASRT Sprzęgło hamulcowe ASR-SBH/ASRT). A1 2 WYWAŻANIE: Sprzęgła są standardowo wyważane statycznie (jeżeli ze względu na prędkość obrotową wyższą niż maksymalna określona w katalogu nie uzgodniono inaczej i z wyjątkiem niektórych wielkości sprzęgieł z bębnem lub tarczą hamulcową, które są standardowo wyważane dynamicznie). Po uzgodnieniu istnieje możliwość wyważania dynamicznego każdego sprzęgła. MAKSYMALNE ODCHYŁKI: Podane wartości maksymalnych odchyłek ( x osiowa, y promieniowa, Δl 0 kątowa) nie mogą występować jednocześnie. Przy prędkości powyżej 1500 obr/min odchyłki kątowe nie powinny przekraczać 50% wartości odchyłek podanych w tabeli. l 0 max y x l 0 min Δl 0 = l 0 max l 0 min Wielkość sprzęgła x 1,2 1,4 1,5 1,8 2,0 2,1 2,2 2,6 3,0 3,4 3,6 3,8 4,2 4,6 5 5,5 y 0,2 0,2 0,25 0,25 0,3 0,35 0,35 0,4 0,4 0,5 0,5 0,5 0,6 0,6 0,65 0,65 Δl 0 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,2 1,4 1,7 1,9 2,2 2,5 2,8 3,2 3,7

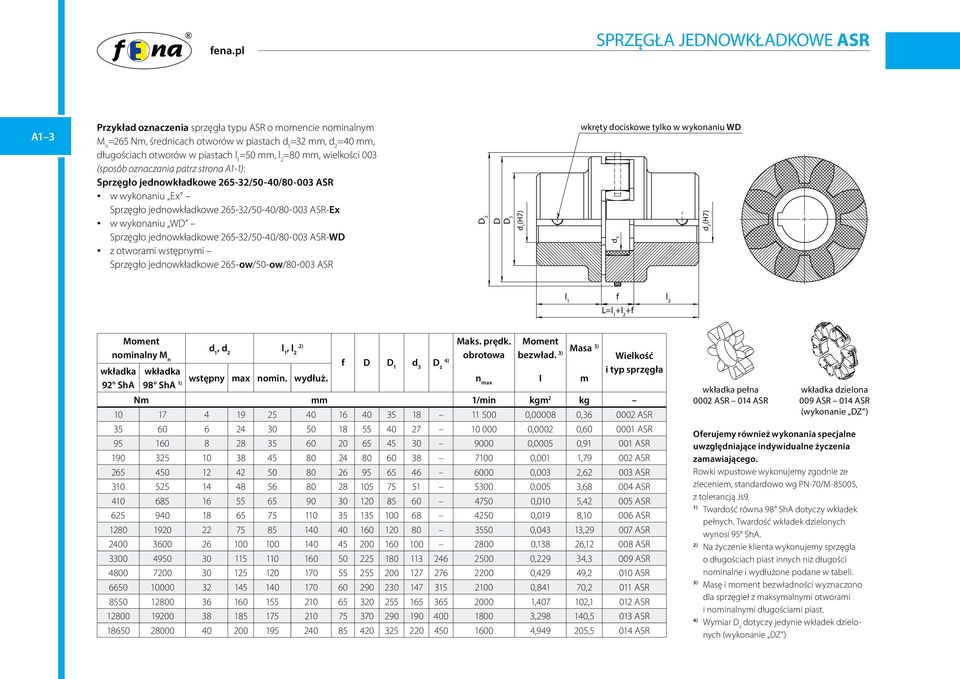

12 SPRZĘGŁA JEDNOWKŁADKOWE ASR A1 3 Przykład oznaczenia sprzęgła typu ASR o momencie nominalnym M n =265 Nm, średnicach otworów w piastach =32 mm, d 2 =40 mm, długościach otworów w piastach =50 mm, l 2 =80 mm, wielkości 003 (sposób oznaczania patrz strona A1-1): Sprzęgło jednowkładkowe /50-40/ ASR w wykonaniu Ex Sprzęgło jednowkładkowe /50-40/ ASR-Ex w wykonaniu WD Sprzęgło jednowkładkowe /50-40/ ASR-WD z otworami wstępnymi Sprzęgło jednowkładkowe 265-ow/50-ow/ ASR D z D D 1 wkręty dociskowe tylko w wykonaniu WD d 3 d 2 f l 2 L= +l 2 +f Moment Maks. prędk. d nominalny M 1, d 2, l 2) 2 n obrotowa f D D 1 d 3 D 4) z Moment bezwład. 3) Masa 3) Wielkość i typ sprzęgła wkładka wkładka 92 ShA 98 ShA 1) wstępny max nomin. wydłuż. n max I m Nm mm 1/min kgm 2 kg , , ASR ,0002 0, ASR ,0005 0, ASR ,001 1, ASR ,003 2, ASR ,005 3, ASR ,010 5, ASR ,019 8, ASR ,043 13, ASR ,138 26, ASR ,229 34,3 009 ASR ,429 49,2 010 ASR ,841 70,2 011 ASR , ,1 012 ASR , ,5 013 ASR , ,5 014 ASR wkładka pełna 0002 ASR 014 ASR wkładka dzielona 009 ASR 014 ASR (wykonanie DZ ) Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Twardość równa 98 ShA dotyczy wkładek pełnych. Twardość wkładek dzielonych wynosi 95 ShA. 2) Na życzenie klienta wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tabeli. 3) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. 4) Wymiar D z dotyczy jedynie wkładek dzielonych (wykonanie DZ )

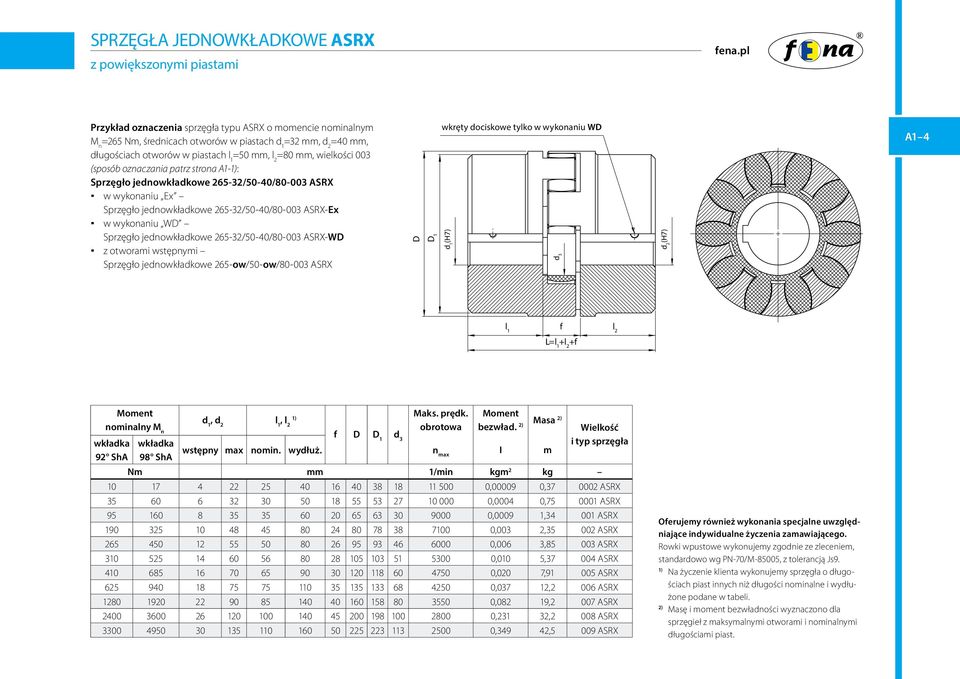

13 SPRZĘGŁA JEDNOWKŁADKOWE ASRX z powiększonymi piastami Przykład oznaczenia sprzęgła typu ASRX o momencie nominalnym M n =265 Nm, średnicach otworów w piastach =32 mm, d 2 =40 mm, długościach otworów w piastach =50 mm, l 2 =80 mm, wielkości 003 (sposób oznaczania patrz strona A1-1): Sprzęgło jednowkładkowe /50-40/ ASRX w wykonaniu Ex Sprzęgło jednowkładkowe /50-40/ ASRX-Ex w wykonaniu WD Sprzęgło jednowkładkowe /50-40/ ASRX-WD z otworami wstępnymi Sprzęgło jednowkładkowe 265-ow/50-ow/ ASRX D D 1 wkręty dociskowe tylko w wykonaniu WD d 3 d 2 A1 4 f l 2 L= +l 2 +f Moment Maks. prędk. d nominalny M 1, d 2, ) 2 n obrotowa f D D 1 d 3 wkładka 92 ShA Moment bezwład. 2) Masa 2) Wielkość i typ sprzęgła wkładka 98 ShA wstępny max nomin. wydłuż. n max I m Nm mm 1/min kgm 2 kg , , ASRX ,0004 0, ASRX ,0009 1, ASRX ,003 2, ASRX ,006 3, ASRX ,010 5, ASRX ,020 7, ASRX ,037 12,2 006 ASRX ,082 19,2 007 ASRX ,231 32,2 008 ASRX ,349 42,5 009 ASRX Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie klienta wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tabeli. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast.

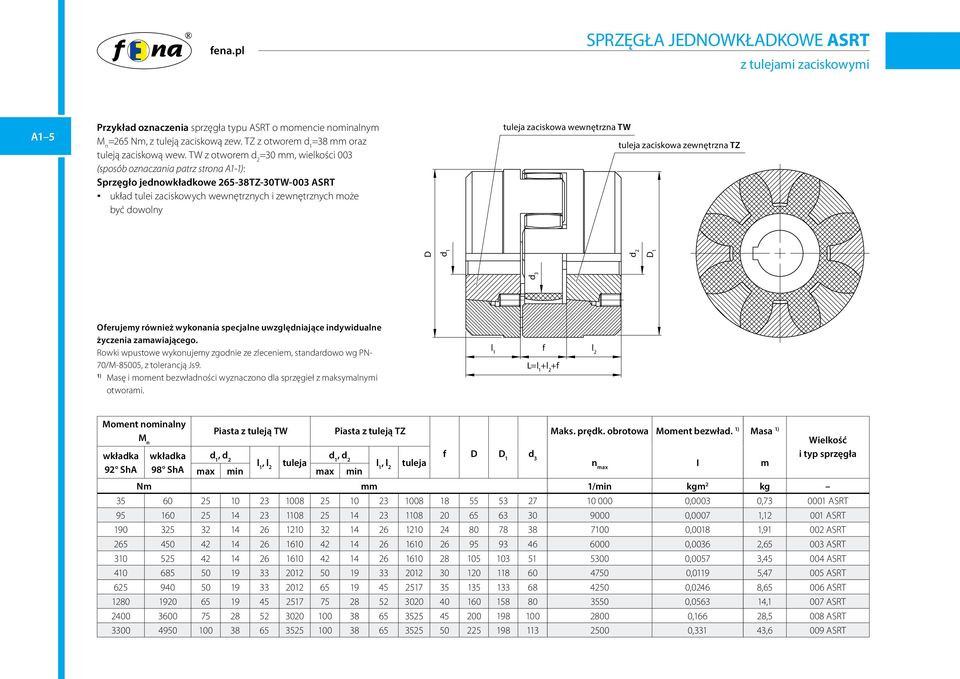

14 SPRZĘGŁA JEDNOWKŁADKOWE ASRT z tulejami zaciskowymi A1 5 Przykład oznaczenia sprzęgła typu ASRT o momencie nominalnym M n =265 Nm, z tuleją zaciskową zew. TZ z otworem =38 mm oraz tuleją zaciskową wew. TW z otworem d 2 =30 mm, wielkości 003 (sposób oznaczania patrz strona A1-1): Sprzęgło jednowkładkowe TZ-30TW-003 ASRT układ tulei zaciskowych wewnętrznych i zewnętrznych może być dowolny tuleja zaciskowa wewnętrzna TW tuleja zaciskowa zewnętrzna TZ d 3 D d 2 D 1 Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN- 70/M-85005, z tolerancją Js9. 1) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami. f l 2 L= +l 2 +f Moment nominalny Piasta z tuleją TW Piasta z tuleją TZ Maks. prędk. obrotowa Moment bezwład. 1) Masa 1) M n Wielkość wkładka wkładka, d 2 d f D D 1 d 3 i typ sprzęgła l1, l 92 ShA 98 ShA 2 tuleja 1, d 2 l1, l 2 tuleja n max I m max min max min Nm mm 1/min kgm 2 kg ,0003 0, ASRT ,0007 1, ASRT ,0018 1, ASRT ,0036 2, ASRT ,0057 3, ASRT ,0119 5, ASRT ,0246 8, ASRT , ,1 007 ASRT ,166 28,5 008 ASRT ,331 43,6 009 ASRT

15 SPRZĘGŁA JEDNOWKŁADKOWE ASRY z możliwością wymiany wkładki bez konieczności rozsuwania czopów Przykład oznaczenia sprzęgła ASRY o momencie nominalnym M n =265 Nm, średnicach otworów w piastach =32 mm, d 2 =40 mm, długościach otworów w piastach =50 mm, l 2 =80 mm, wielkości 003 (sposób oznaczania patrz strona A1-1): Sprzęgło jednowkładkowe /50-40/ ASRY w wykonaniu Ex Sprzęgło jednowkładkowe /50-40/ ASRY-Ex w wykonaniu WD Sprzęgło jednowkładkowe /50-40/ ASRY-WD z otworami wstępnymi Sprzęgło jednowkładkowe 265-ow/50-ow/ ASRY D z D D 2 wkręty dociskowe tylko w wykonaniu WD d 2 A1 6 Aby była możliwa wymiana wkładki bez konieczności rozsuwania czopów, nie mogą one wewnątrz sprzęgła wystawać poza krawędzie piast. f l 2 L= +l 2 +f Moment Maks. prędk. d nominalny M 1, d 2, l 2) 2 n obrotowa f D D 2 D 4) z Moment bezwład. 3) Masa 3) Wielkość i typ sprzęgła wkładka wkładka 92 ShA 98 ShA 1) wstępny max nomin. wydłuż. n max I m Nm mm 1/min kgm 2 kg ,0003 0, ASRY ,0007 1, ASRY ,0018 2, ASRY ,0040 3, ASRY ,0066 4, ASRY ,0133 6, ASRY ,0239 9, ASRY , ,4 007 ASRY ,147 27,6 008 ASRY ,267 39,1 009 ASRY ,479 55,2 010 ASRY ,923 82, ASRY , ,9 012 ASRY , ,2 013 ASRY , ,3 014 ASRY wkładka pełna 0002 ASR 014 ASRY wkładka dzielona 009 ASR 014 ASRY (wykonanie DZ ) Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Twardość równa 98 ShA dotyczy wkładek pełnych. Twardość wkładek dzielonych wynosi 95 ShA 2) Na życzenie klienta wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tabeli. 3) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. 4) Wymiar D z dotyczy jedynie wkładek dzielonych (wykonanie DZ )

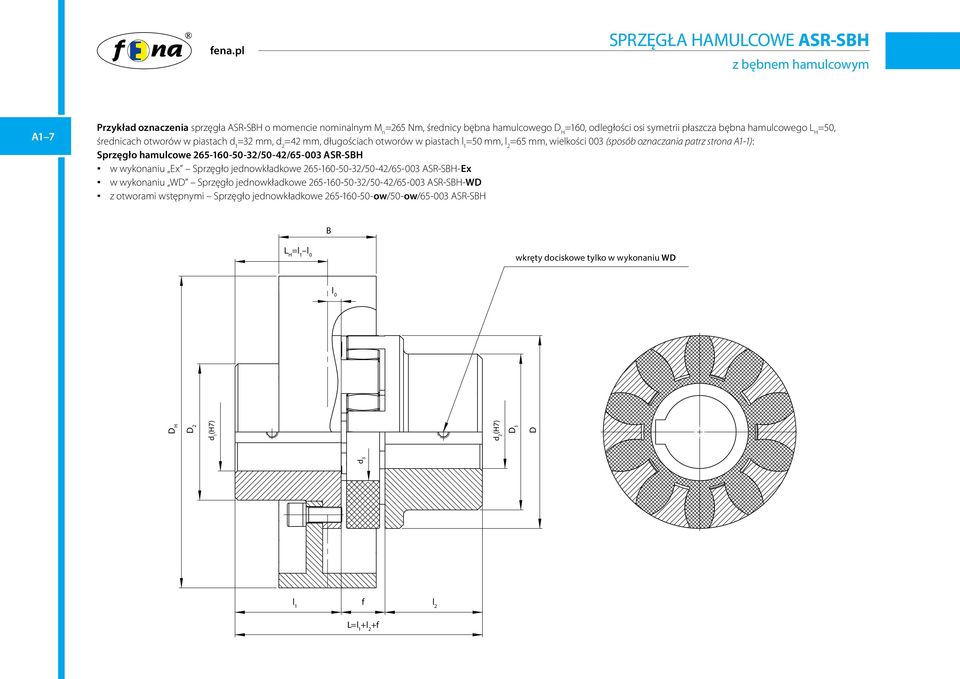

16 SPRZĘGŁA HAMULCOWE ASR-SBH z bębnem hamulcowym A1 7 Przykład oznaczenia sprzęgła ASR-SBH o momencie nominalnym M n =265 Nm, średnicy bębna hamulcowego D H =160, odległości osi symetrii płaszcza bębna hamulcowego L H =50, średnicach otworów w piastach =32 mm, d 2 =42 mm, długościach otworów w piastach =50 mm, l 2 =65 mm, wielkości 003 (sposób oznaczania patrz strona A1-1): Sprzęgło hamulcowe /50-42/ ASR-SBH w wykonaniu Ex Sprzęgło jednowkładkowe /50-42/ ASR-SBH-Ex w wykonaniu WD Sprzęgło jednowkładkowe /50-42/ ASR-SBH-WD z otworami wstępnymi Sprzęgło jednowkładkowe ow/50-ow/ ASR-SBH B L H = l 0 wkręty dociskowe tylko w wykonaniu WD l 0 d 3 D H D 2 d 2 D 1 D f l 2 L= +l 2 +f

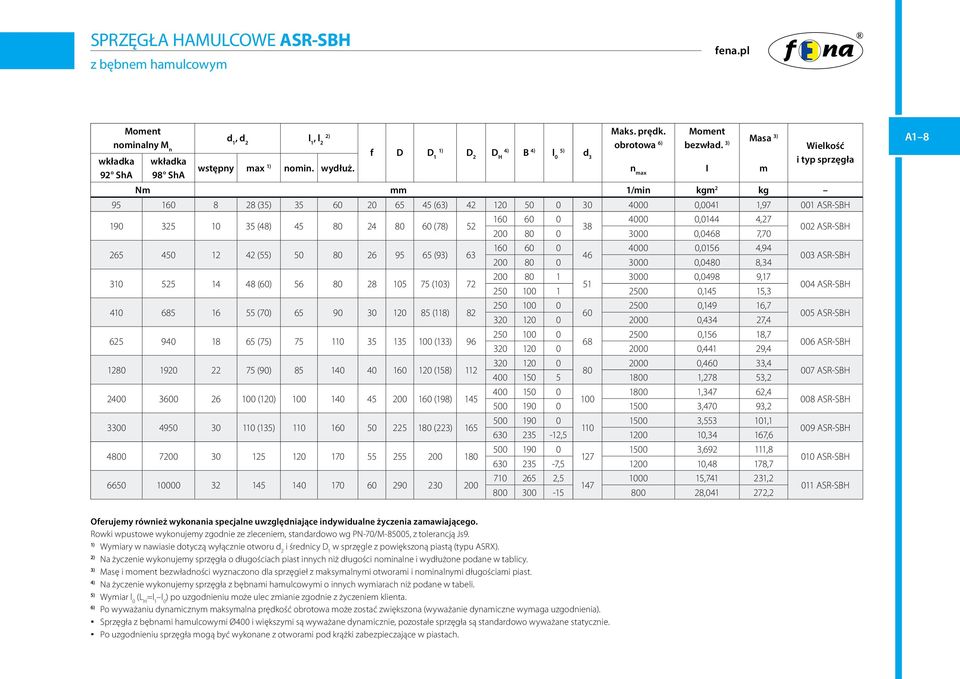

17 SPRZĘGŁA HAMULCOWE ASR-SBH z bębnem hamulcowym Moment Maks. prędk. d nominalny M 1, d 2, l 2) 2 n obrotowa 6) f D D 1) 1 D 2 D 4) H B 4) l 5) 0 d 3 wkładka 92 ShA wkładka 98 ShA wstępny max 1) nomin. wydłuż. n max I m Moment bezwład. 3) Masa 3) Wielkość i typ sprzęgła Nm mm 1/min kgm 2 kg (35) (63) ,0041 1, ASR-SBH (48) (78) ,0144 4, ,0468 7, ASR-SBH (55) (93) ,0156 4, ,0480 8, ASR-SBH (60) (103) ,0498 9, ,145 15,3 004 ASR-SBH (70) (118) ,149 16, ,434 27,4 005 ASR-SBH (75) (133) ,156 18, ,441 29,4 006 ASR-SBH (90) (158) ,460 33, ,278 53,2 007 ASR-SBH (120) (198) ,347 62, ,470 93,2 008 ASR-SBH (135) (223) , , , ,34 167,6 009 ASR-SBH , , , ,48 178,7 010 ASR-SBH , , , , ,2 011 ASR-SBH A1 8 Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Wymiary w nawiasie dotyczą wyłącznie otworu d 2 i średnicy D 1 w sprzęgle z powiększoną piastą (typu ASRX). 2) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy. 3) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. 4) Na życzenie wykonujemy sprzęgła z bębnami hamulcowymi o innych wymiarach niż podane w tabeli. 5) Wymiar l 0 (L H = l 0 ) po uzgodnieniu może ulec zmianie zgodnie z życzeniem klienta. 6) Po wyważaniu dynamicznym maksymalna prędkość obrotowa może zostać zwiększona (wyważanie dynamiczne wymaga uzgodnienia). Sprzęgła z bębnami hamulcowymi Ø400 i większymi są wyważane dynamicznie, pozostałe sprzęgła są standardowo wyważane statycznie. Po uzgodnieniu sprzęgła mogą być wykonane z otworami pod krążki zabezpieczające w piastach.

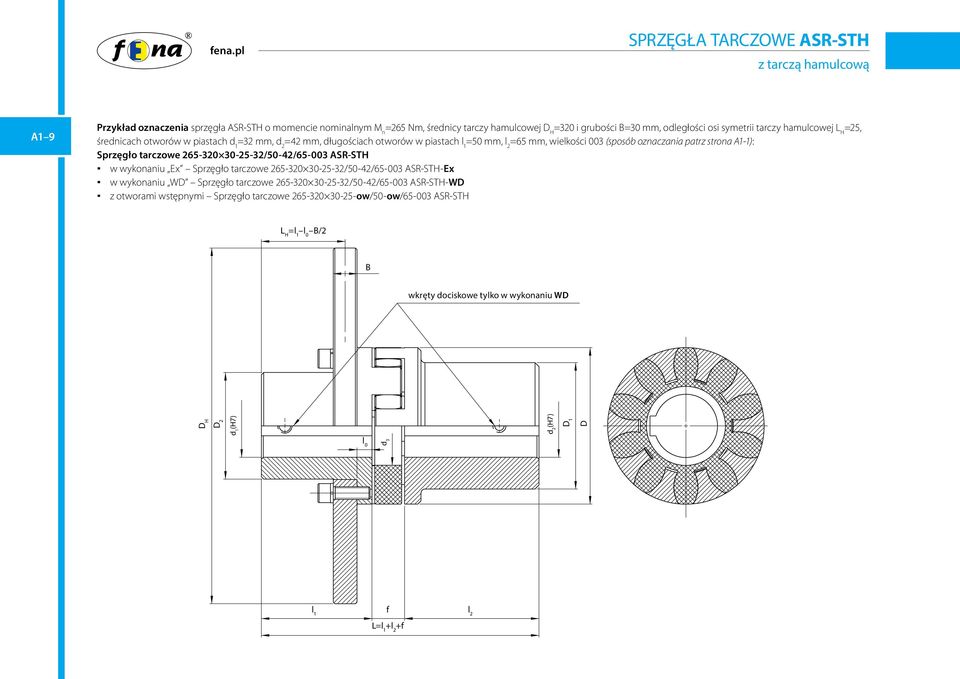

18 SPRZĘGŁA TARCZOWE ASR-STH z tarczą hamulcową A1 9 Przykład oznaczenia sprzęgła ASR-STH o momencie nominalnym M n =265 Nm, średnicy tarczy hamulcowej D H =320 i grubości B=30 mm, odległości osi symetrii tarczy hamulcowej L H =25, średnicach otworów w piastach =32 mm, d 2 =42 mm, długościach otworów w piastach =50 mm, l 2 =65 mm, wielkości 003 (sposób oznaczania patrz strona A1-1): Sprzęgło tarczowe /50-42/ ASR-STH w wykonaniu Ex Sprzęgło tarczowe /50-42/ ASR-STH-Ex w wykonaniu WD Sprzęgło tarczowe /50-42/ ASR-STH-WD z otworami wstępnymi Sprzęgło tarczowe ow/50-ow/ ASR-STH L H = l 0 B/2 B wkręty dociskowe tylko w wykonaniu WD D H d 3 D 2 d 2 D 1 D l 0 f l 2 L= +l 2 +f

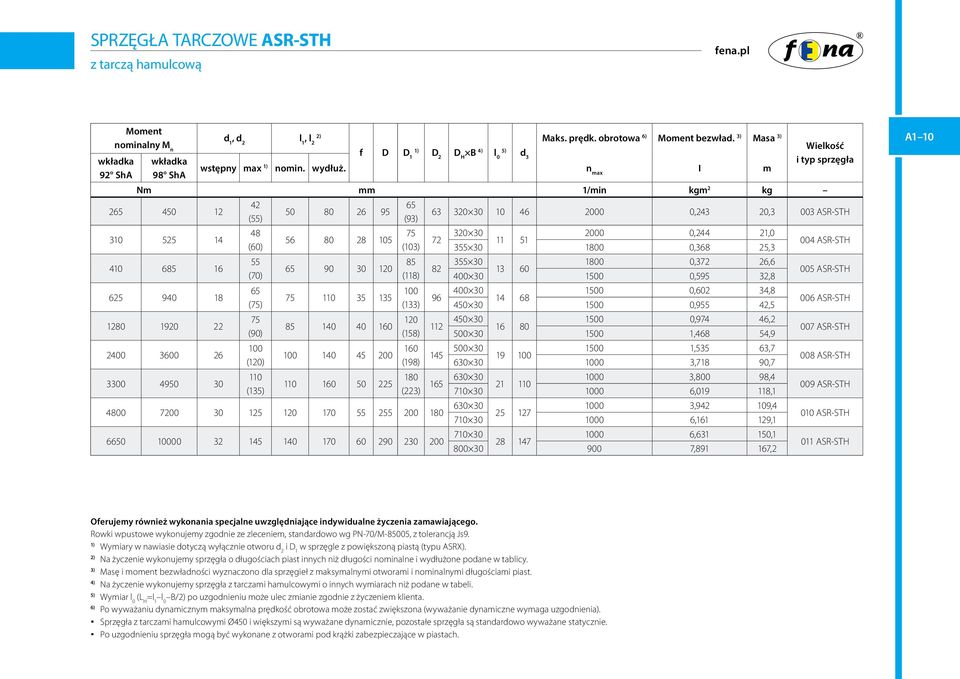

19 SPRZĘGŁA TARCZOWE ASR-STH z tarczą hamulcową Moment nominalny M n, d 2, l 2 2) f D D 1 1) D 2 D H B 4) l 0 5) d 3 Maks. prędk. obrotowa 6) Moment bezwład. 3) Masa 3) Wielkość wkładka 92 ShA wkładka 98 ShA wstępny max 1) nomin. wydłuż. n max I m Nm mm 1/min kgm 2 kg (55) 48 (60) 55 (70) 65 (75) 75 (90) 100 (120) 110 (135) (93) 75 (103) 85 (118) 100 (133) 120 (158) 160 (198) 180 (223) i typ sprzęgła ,243 20,3 003 ASR-STH ,244 21, ,368 25, ,372 26, ,595 32, ,602 34, ,955 42, ,974 46, ,468 54, ,535 63, ,718 90, ,800 98, , , , , , , , , , ,2 004 ASR-STH 005 ASR-STH 006 ASR-STH 007 ASR-STH 008 ASR-STH 009 ASR-STH 010 ASR-STH 011 ASR-STH A1 10 Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Wymiary w nawiasie dotyczą wyłącznie otworu d 2 i D 1 w sprzęgle z powiększoną piastą (typu ASRX). 2) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy. 3) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. 4) Na życzenie wykonujemy sprzęgła z tarczami hamulcowymi o innych wymiarach niż podane w tabeli. 5) Wymiar l 0 (L H = l 0 B/2) po uzgodnieniu może ulec zmianie zgodnie z życzeniem klienta. 6) Po wyważaniu dynamicznym maksymalna prędkość obrotowa może zostać zwiększona (wyważanie dynamiczne wymaga uzgodnienia). Sprzęgła z tarczami hamulcowymi Ø450 i większymi są wyważane dynamicznie, pozostałe sprzęgła są standardowo wyważane statycznie. Po uzgodnieniu sprzęgła mogą być wykonane z otworami pod krążki zabezpieczające w piastach.

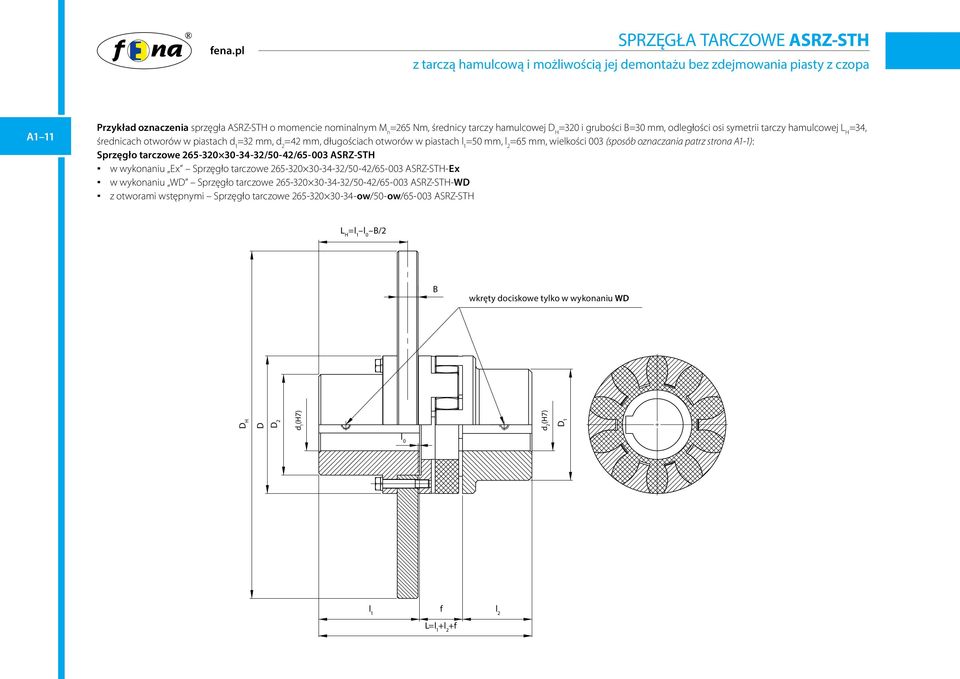

20 SPRZĘGŁA TARCZOWE ASRZ-STH z tarczą hamulcową i możliwością jej demontażu bez zdejmowania piasty z czopa A1 11 Przykład oznaczenia sprzęgła ASRZ-STH o momencie nominalnym M n =265 Nm, średnicy tarczy hamulcowej D H =320 i grubości B=30 mm, odległości osi symetrii tarczy hamulcowej L H =34, średnicach otworów w piastach =32 mm, d 2 =42 mm, długościach otworów w piastach =50 mm, l 2 =65 mm, wielkości 003 (sposób oznaczania patrz strona A1-1): Sprzęgło tarczowe /50-42/ ASRZ-STH w wykonaniu Ex Sprzęgło tarczowe /50-42/ ASRZ-STH-Ex w wykonaniu WD Sprzęgło tarczowe /50-42/ ASRZ-STH-WD z otworami wstępnymi Sprzęgło tarczowe ow/50-ow/ ASRZ-STH L H = l 0 B/2 B wkręty dociskowe tylko w wykonaniu WD D H D D 2 d 2 D 1 l 0 f l 2 L= +l 2 +f

21 SPRZĘGŁA TARCZOWE ASRZ-STH z tarczą hamulcową i możliwością jej demontażu bez zdejmowania piasty z czopa Moment nominalny M n, d 2, l 2 2) f D D 1 1) D 2 D H B 4) l 0 5) d 3 Maks. prędk. obrotowa 6) Moment bezwład. 3) Masa 3) Wielkość wkładka 92 ShA wkładka 98 ShA wstępny max 1) nomin. wydłuż. n max I m Nm mm 1/min kgm 2 kg (55) 48 (60) 55 (70) 65 (75) 75 (90) 100 (120) 110 (135) (93) 75 (103) 85 (118) 100 (133) 120 (158) 160 (198) 180 (223) i typ sprzęgła ,244 21,0 003 ASRZ-STH ,246 21, ,370 26, ,375 28, ,598 34, ,607 36, ,961 44, ,986 49,1 1, ,480 57, ,565 68,5 1, ,748 95, , ,6 1, , , , , , , , , , ,2 004 ASRZ-STH 005 ASRZ-STH 006 ASRZ-STH 007 ASRZ-STH 008 ASRZ-STH 009 ASRZ-STH 010 ASRZ-STH 011 ASRZ-STH A1 12 Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Wymiary w nawiasie dotyczą wyłącznie otworu d 2 i D 1 w sprzęgle z powiększoną piastą (typu ASRX). 2) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy. 3) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. 4) Na życzenie wykonujemy sprzęgła z tarczami hamulcowymi o innych wymiarach niż podane w tabeli. 5) Wymiar l 0 (L H = l 0 B/2) po uzgodnieniu może ulec zmianie zgodnie z życzeniem klienta. 6) Po wyważaniu dynamicznym maksymalna prędkość obrotowa może zostać zwiększona (wyważanie dynamiczne wymaga uzgodnienia). Sprzęgła z tarczami hamulcowymi Ø450 i większymi są wyważane dynamicznie, pozostałe sprzęgła są standardowo wyważane statycznie. Po uzgodnieniu sprzęgła mogą być wykonane z otworami pod krążki zabezpieczające w piastach.

22 SPRZĘGŁA TARCZOWE ASRY-STH z możliwością wymiany wkładki bez konieczności rozsuwania czopów oraz z tarczą hamulcową z możliwością jej demontażu bez zdejmowania piasty z czopa A1 13 Przykład oznaczenia sprzęgła ASRY-STH o momencie nominalnym M n =265 Nm, średnicy tarczy hamulcowej D H =320 i grubości B=30 mm, odległości osi symetrii tarczy hamulcowej L H =34, średnicach otworów w piastach =32 mm, d 2 =42 mm, długościach otworów w piastach =50 mm, l 2 =65 mm, wielkości 003 (sposób oznaczania patrz strona A1-1): Sprzęgło tarczowe /50-42/ ASRY-STH w wykonaniu Ex Sprzęgło tarczowe /50-42/ ASRY-STH-Ex w wykonaniu WD Sprzęgło tarczowe /50-42/ ASRY-STH-WD z otworami wstępnymi Sprzęgło tarczowe ow/50-ow/ ASRY-STH Aby była możliwa wymiana wkładki bez konieczności rozsuwania czopów, nie mogą one wewnątrz sprzęgła wystawać poza krawędzie piast. L H = l 0 B/2 B wkręty dociskowe tylko w wykonaniu WD D H D 2 d 2 D l 0 f l 2 L= +l 2 +f

23 SPRZĘGŁA TARCZOWE ASRY-STH z możliwością wymiany wkładki bez konieczności rozsuwania czopów oraz z tarczą hamulcową z możliwością jej demontażu bez zdejmowania piasty z czopa Moment nominalny M n, d 2, l 2 1) f D D 2 D H B 3) l 0 4) Maks. prędk. obrotowa 5) Moment bezwład. 2) Masa 2) Wielkość wkładka 92 ShA wkładka 98 ShA wstępny max 1) nomin. wydłuż. n max I m Nm mm 1/min kgm 2 kg i typ sprzęgła A ,244 21,4 003 ASRY-STH ,247 22, ,371 26, ,377 28, ,605 35, ,610 37, ,964 45, ,992 50,3 1, ,485 59, ,573 69,7 1, ,756 96, , ,1 1, , , , , , , , , , ,1 004 ASRY-STH 005 ASRY-STH 006 ASRY-STH 007 ASRY-STH 008 ASRY-STH 009 ASRY-STH 010 ASRY-STH 011 ASRY-STH Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. 3) Na życzenie wykonujemy sprzęgła z tarczami hamulcowymi o innych wymiarach niż podane w tabeli. 4) Wymiar l 0 (L H = l 0 B/2) po uzgodnieniu może ulec zmianie zgodnie z życzeniem klienta. 5) Po wyważaniu dynamicznym maksymalna prędkość obrotowa może zostać zwiększona (wyważanie dynamiczne wymaga uzgodnienia). Sprzęgła z tarczami hamulcowymi Ø450 i większymi są wyważane dynamicznie, pozostałe sprzęgła są standardowo wyważane statycznie. Po uzgodnieniu sprzęgła mogą być wykonane z otworami pod krążki zabezpieczające w piastach.

24 SPRZĘGŁA JEDNOWKŁADKOWE GRUPY ASR wykonania specjalne A1 15 Na życzenie wykonujemy specjalne odmiany sprzęgieł uwzględniające indywidualne życzenia i wymagania zamawiającego. Wykonania specjalne mogą różnić się wymiarami w stosunku do wymiarów katalogowych jak również mogą stanowić nową konstrukcję dostosowaną do potrzeb i konstrukcji maszyny, do której ma być sprzęgło wbudowane. Poniżej przedstawiono kilka przykładowych rozwiązań. ASR-SK Sprzęgło ze ścinanymi kołkami ASR-PK Sprzęgło z połączeniem kołnierzowym ASR-MR Sprzęgło rozłączne z mechanizmem ASRG Sprzęgło z możliwością wymiany wkładek bez konieczności rozsuwania czopów
