1 Kontenerowe Stacje Transformatorowe / Kontenerowe stacje transformatorowe w obudowie betonowej WSTĘP ZPUE S.A. produkuje stacje kontenerowe od ponad 2 lat. Doświadczenie poparte wysoce wyspecjalizowaną wiedzą inżynierską pozwoliło stworzyć szeroką gamę rozwiązań skierowanych do energetyki zawodowej, przemysłu, odnawialnych źródeł energii, jak również specjalistycznych dedykowanych dla transportu szynowego. Produkcja blisko 2 tysięcy stacji rocznie daje ZPUE S.A. pozycję lidera w tej dziedzinie na polskim rynku. Z biegiem lat spółka stała się zauważalnym i zaufanym partnerem dostaw na rynku europejskim i światowym. PARAMETRY TECHNICZNE Parametry elektryczne Napięcie znamionowe Prąd znamionowy Prąd znamionowy krótkotrwały wytrzymywany Prąd znamionowy szczytowy wytrzymywany Częstotliwość znamionowa Maksymalna moc transformatora Stopień ochrony SN nn do 36 kv do kv dp A do ka (3s) do A do 5 ka (s) do ka do 23 ka 5/6 Hz do kva IP 23D lub IP 43 Stacje zostały przebadane w zakresie obowiązujących norm w akredytowanych laboratoriach europejskich. Zgodność z normami PNEN Wysokonapięciowa aparatura rozdzielcza i sterownicza Część 22: Stacje transformatorowe prefabrykowane wysokiego napięcia na niskie napięcie; + normy związane 269

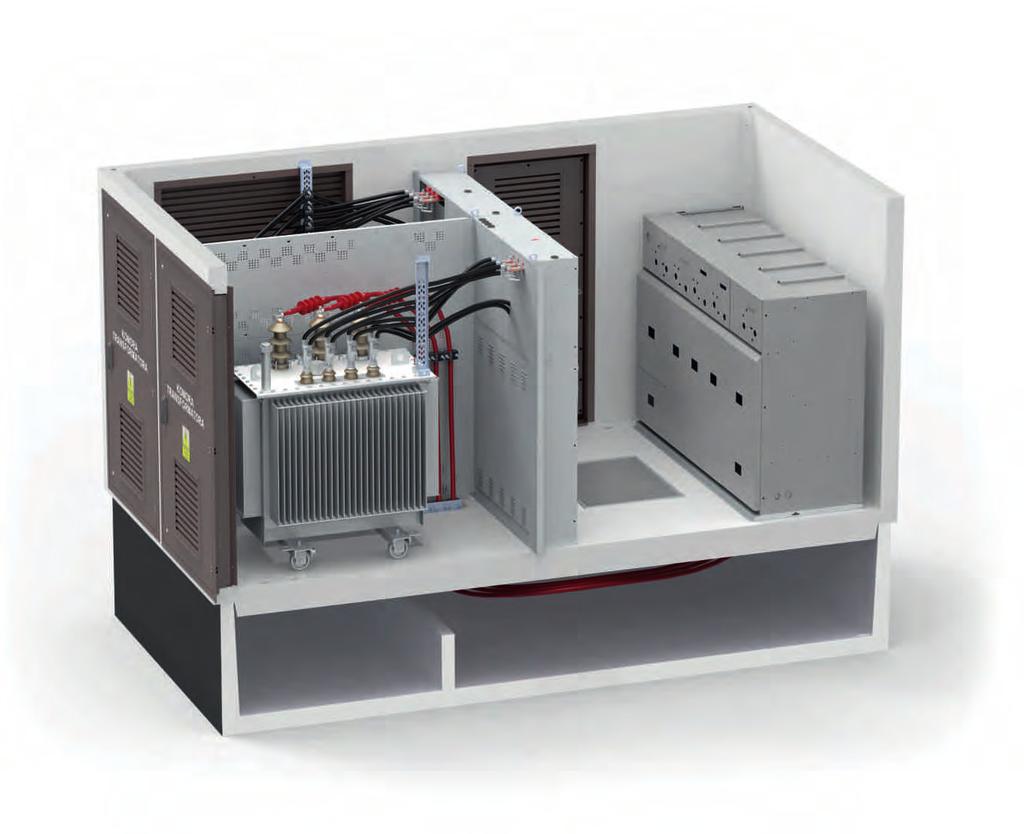

2 KONSTRUKCJA STACJI Stacje w obudowach betonowych typu MRwb to prefabrykowane kontenery składające się z trzech monolitycznych elementów żelbetowych, wykonanych w klasie C3/37 fundamentu, bryły głównej oraz dachu. Fundament posiada wydzielone misy olejowe, mogące pomieścić co najmniej % pojemności oleju z zamontowanych w stacji transformatorów w razie ich awarii, oraz przedział kablowy z przepustami kabli SN oraz nn. Przeznaczeniem bryły głównej jest zabudowa rozdzielnic SN oraz nn, urządzeń zdalnej kontroli oraz sygnalizacji, układów pomiarowych, transformatorów, agregatów oraz innych urządzeń zgodnie z projektem. Dach wariantowo może być również wykonany jako całkowicie metalowy lub w postaci nakładki architektonicznej na dach betonowy. W standardowym wykonaniu konstrukcja stacji umożliwia wstawienie transformatorów hermetyzowanych o mocy do kva. W ofercie posiadamy również rozwiązania umożliwiające montaż jednostek większej mocy, nawet do 4 MVA w różnych wariantach wykonania (olejowe z konserwatorem, żywiczne, specjalistyczne). Rozwiązania takie, ze względu na swoją specyﬁkę, wymagają każdorazowo konstrukcji z producentem stacji. Montaż transformatora odbywa się poprzez drzwi komory transformatora lub od góry po zdjęciu dachu, natomiast jego obsługa po otwarciu drzwi do komory transformatora. Otwory wentylacyjne zabezpieczone są aluminiowymi żaluzjami, zapewniającymi stopień ochrony IP 23D lub IP 43. W podłodze korytarza obsługi umieszczony jest właz do fundamentu stanowiącego jednocześnie kablownie. W zależności od przeznaczenia w stacjach montowane są rozdzielnice własnej produkcji: SN pierwotny rozdział energii: RELF, RELF 2S, RXD. SN wtórny rozdział energii: Rotoblok, Rotoblok SF, Rotoblok VCB, TPM. nn RNW, InstalBlok, ZRW, Sivacon, Inne po uzgodnieniu z producentem. Wyżej wymienione rozdzielnice stanowią niezależne, wstawialne elementy wyposażenia stacji, a ich obsługa odbywa się w zależności od wariantu samej stacji zarówno z wewnętrznego korytarza lub z zewnątrz po otwarciu drzwi danego przedziału. Połączenia pomiędzy rozdzielnicą SN, a transformatorem oraz między transformatorem, a rozdzielnicą nn wykonane są kablami, opcjonalnie w wykonaniach specjalnych mostami szynowymi lub szynoprzewodami. Tabela doboru wkładek bezpiecznikowych oraz prądów znamionowych transformatorów kva Znamionowe napięcie transformatora Moc transformatora 6 kv kv 5 kv 2 kv 3 kv 6 kv kv 5 kv 2 kv 3 kv w [kva] Znamionowy prąd wkładki bezpiecznikowej [A] Znamionowy prąd transformatora [A],4 kv 2,3,5,5 57,7 3,6 2,4,8 9,9 25 9,6 5,8 3,8 2,9,9 44, ,4 9,2 6,2 4,6 3, 23, , 4,4 9,6 7,2 4,8 36,8 8 3, ,5 23, 5,4,5 7,7 577,4 25* 8 5 6,6 36,4 24,2 8,2 2, 99, ,2 3,8 23, 5, * 8 96,2 57,7 38,5 28,9 9, ,3 72,2 48, 36, 24, 84 25* 54 92,4 6,6 46,2 3, * 92,5 5, ,7 38, ,6 44,3 96,2 72,2 48, 368 2,2 9,9 6, , , 8,9 384,9 23,9 * dotyczy rozdzielnic SN typu Rotoblok SF i TPM ) Należy stosować typowe wkładki bezpiecznikowe wg normy IEC 282, DIN z zabezpieczeniem termicznym. 2) Przy obliczaniu prądu znamionowego transformatora nie uwzględniono 2 % przeciążenia. 27

3 ZESTAWIENIE PRODUKOWANYCH OBUDÓW Obudowy betonowe dedykowane dla złącz kablowych oraz stacji z obsługą zewnętrzną Mzb36x7 Mzb23x Mzb2x (36) 3 3 Mzb229x2 23 Mzb232x5(5) / ) 56 ) ( 7 ( (326) / ) 56 ) ( 7 ( Mzb235x26... Minibox Mzb2254x98 Mzb226x245 Mzb2476x / 265 / 3 3 / ) 7 5 ( Mzb23x5(5) / ZKSN 6" 28 ZKSN 5" 245 / 285 ZKSN 4" 275 ZKSN 3" / ) 66 ) (2 6 ( (32) / 38 (386) / 42 (426) / 47 (476) 27

4 ZESTAWIENIE PRODUKOWANYCH OBUDÓW Obudowy betonowe dedykowane dla stacji z wewnętrznym korytarzem obsługi MBwb 2" MBwb 3" 225 / 255 / / 255 / / 255 / 3 MBwb " 265 / / 265 / 3 MBwb 4" 5 (546) 265 / 3 47 (476) 6 (6) / 66 (666) / 7 (7) / 8 (8) / / / 546 Na widokach przedstawiono standardowe wysokości obudów, na zapytanie dostępne są wysokości do 35 mm. 272

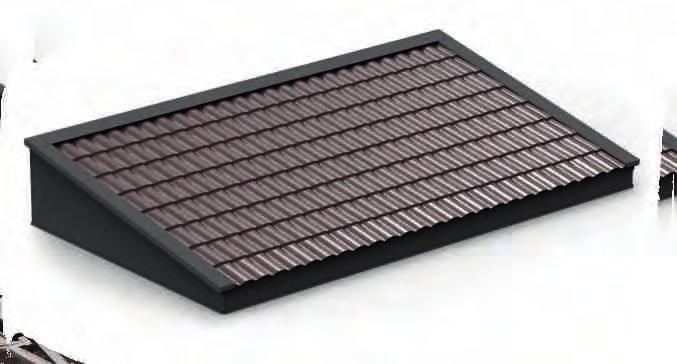

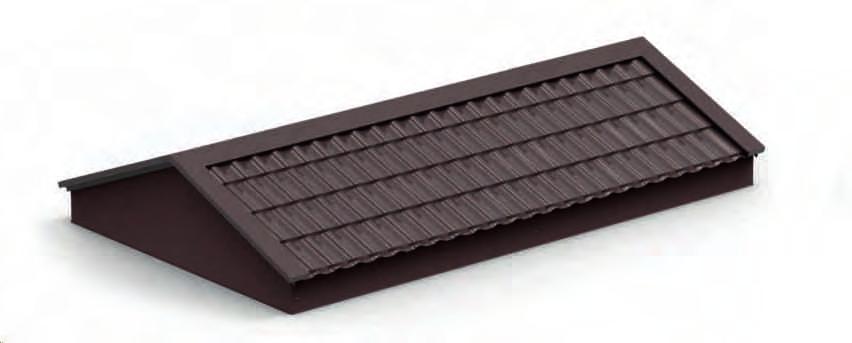

5 STANDARDOWE WYKONANIE DACHÓW Dach płaski betonowy Dach metalowy czterospadowy (kopertowy) Dach metalowy dwuspadowy NIESTANDARDOWE WYKONANIE DACHÓW przykłady Dach metalowy jednospadowy Dach metalowy dwuspadowy wysoki Dach metalowy czterospadowy (kopertowy) wysoki RODZAJE POKRYCIA DACHÓW przykłady Gont bitumiczny Blacha dachówkopodobna Dachówka ceramiczna Istnieje możliwość wykonania dodatkowego dachu wg indywidualnego projektu. 273

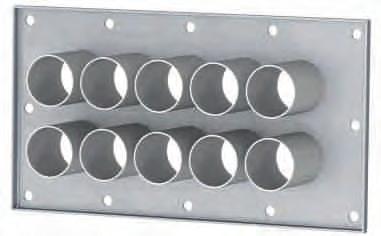

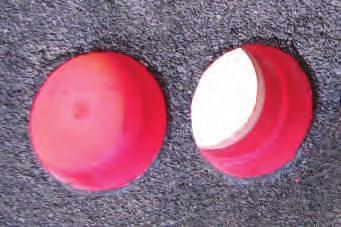

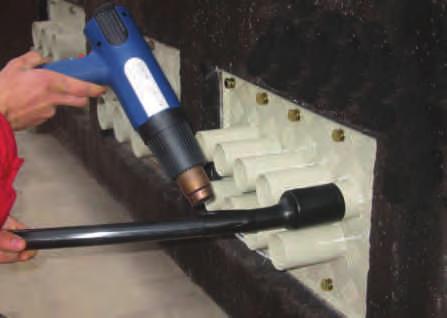

6 PRZEPUSTY I USZCELNIENIA kabli SN i nn System uszczelnień w technologii mechanicznego sprężania typu APW Wkłady uszczelniające Wkłady zamykające APW/3/U zakres średnic x 24 mm przekroje kabli x 5 2 mm2 APWZ 5 APW35/3/3xU zakres średnic 3 x 3 4 mm przekroje kabli 3 x 7 3 mm2 APWZ5 Przepusty typu płytowego przepust SN 6 otworów rury Ø66 przepust nn otworów rury Ø66 Inne systemy uszczelniań Przepust SDF Przepust HSI 5 Widok przepustu zamontowanego w fundamencie betonowym przed i po wybiciu szczelnych pokrywy Przykładowe zastosowanie przepustów kabli SN i nn z zamontowanymi wkładami uszczelniającymi i/lub rurami osłonowymi USZCZELNIENIA instalacji uziemiającej Uszczelnienie i zacisk uziomu bednarki (śruba M2) Uszczelnienie bednarki (płaskownik) Istnieje możliwość zastosowania innych systemów uszczelnień. 274

7 WYKOŃCZENIE ŚCIAN I DACHU Wewnętrzna powierzchnia ścian dekoracyjnie pokryta jest akrylowym tynkiem w kolorze białym. Zewnętrzna powierzchnia ścian pokryta jest tynkiem akrylowym lub innym po uzgodnieniu z producentem. Wszystkie elementy metalowe zamontowane na zewnętrznej stronie stacji wykonane są z aluminium lakierowanego proszkowo według palety RAL. Kolorystyka jak również rodzaj elewacji oferowane są w wersji standardowej (tabela poniżej). Istnieje oczywiście możliwość wykonania stacji według indywidualnych wymagań architektonicznych, biorąc pod uwagę wszystkie dostępne środki i materiały do wykończenia powierzchni betonowych oraz metalowych (drzwi, żaluzje wentylacyjne) połaci i obróbek dachowych. STANDARDOWE ZESTAWY KOLORYSTYCZE Kolor obudowy (tynk akrylowy) Kolor zbliżony do Kolor stolarki (drzwi, żaluzji) Kolor dachu Biały RAL 9 RAL 9 RAL 9 TEXAS TX2 RAL 3 RAL 732 RAL 96 ETNA ET2 RAL 744 RAL 33 RAL 35 FLORIDA FL2 RAL 5 RAL 5 RAL 5 ATLANTIC AT2 RAL 747 RAL 6 RAL 743 MADEIRA MD RAL 5 RAL 724 RAL 72 SAVANNE SV4 RAL RAL 84 RAL 3 POLAR PL RAL 747 RAL 87 RAL 735 BALI BL2 RAL 69 RAL 87 RAL 87 Kolory pokazane w tabeli mogą się różnić od tych w rzeczywistości! Przy doborze kolorów należy zawsze porównywać z oryginalnym wzornikiem kolorów. LOKALIZACJA STACJI ZE WZGLĘDU NA OCHRONĘ PRZECIWPOŻAROWĄ Lokalizację stacji należy realizować zgodnie z rozporządzeniem ministra infrastruktury z dnia 2 kwietnia 22 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z dnia 5 czerwca 22 r. Nr 75, poz. 69 z późniejszymi zmianami) lub lokalnymi przepisami. Poszczególne przypadki usytuowania stacji należy rozpatrywać indywidualnie i skonsultować się z ZPUE S.A. lub z uprawnionymi służbami (opinia p.poż. wydawana przez rzeczoznawcę ds. zabezpieczeń przeciwpożarowych). WARIANTY STACJI TRANSFORMATOROWYCH W katalogu prezentowane są tylko przykładowe rozwiązania stacji kontenerowych. Dzięki wieloletniemu doświadczeniu oraz zespołowi wykwaliﬁkowanych inżynierów jesteśmy w stanie przygotować rozwiązania wykonane zgodnie z indywidualnymi potrzebami nawet najbardziej wymagających klientów. Dowodem mogą być dostawy dla takich kontrahentów jak: PGE, TAURON, ENERGA, ENEA, RWE, PKP Energetyka, KGHM, KWB Bełchatów, ČEZ, EON, RWE, Alstom oraz wielu innych. 275

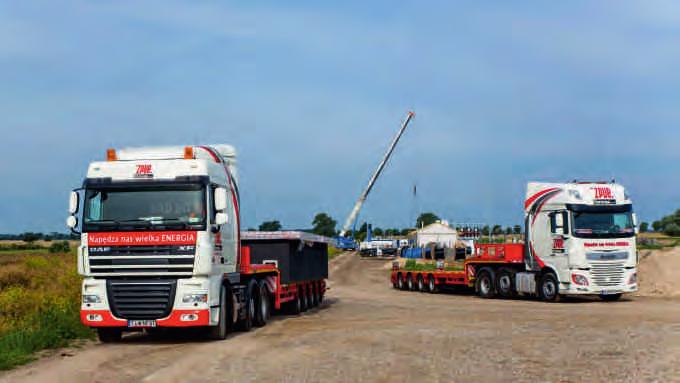

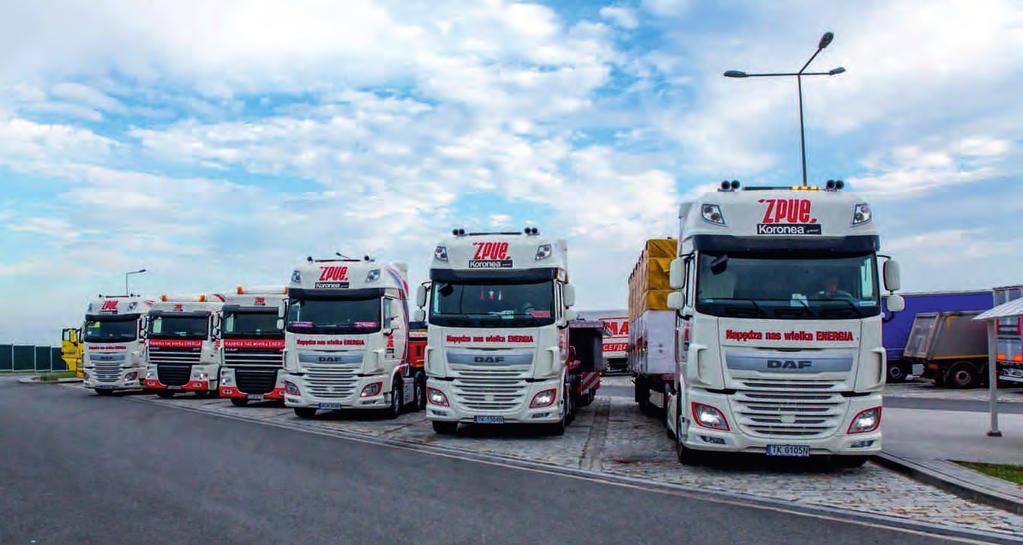

8 TRANSPORT ZPUE S.A jako nieliczna z ﬁrm produkujących prefabrykowane stacje kontenerowe posiada własną ﬂotę. Świadczenie usług transportowych ma na celu obniżenie kosztów dostaw urządzeń ZPUE S.A. i podniesienie jakości obsługi klienta. W naszej ofercie posiadamy zestaw transportowy o dopuszczalnej masie całkowitej 7 ton, który może przewozić nawet 5 ton ładunku. Nasze ciągniki to modele najnowszej generacji, o emisji spalin Euro6 (norma dopuszczalnych emisji spalin w nowych pojazdach sprzedawanych na terenie Unii Europejskiej). PRZYKŁAD TRANSPORTU STACJI TRANSFORMATOROWEJ 276

9 POSADOWIENIE STACJI typu MRwb Pierwszym etapem posadowienia stacji jest wykonanie w ziemi wykopu. W przygotowanym wykopie należy wykonać zewnętrzne uziemienie stacji w formie otoku uziemiającego lub inne zgodne z lokalnymi wymaganiami w zakresie uziemienia urządzeń elektroenergetycznych. Pod fundamentem należy wykonać podsypkę piaskowożwirową o docelowej grubości minimum 2 cm (stan po zagęszczeniu). Grubość poduszki piaskowożwirowej musi być dostosowana do lokalnych warunków gruntowowodnych i lokalnej strefy przemarzania. Powierzchnia podsypki piaskowożwirowej musi być wypoziomowana w płaszczyźnie posadowienia stacji, a jakość przygotowania podłoża w wykopie potwierdzona w protokole odbioru. W tak przygotowanym miejscu należy ustawić misę fundamentową stacji. Na ściany misy fundamentowej stacji ułożyć pojedynczą warstwę taśmy uszczelniającej. Należy zwrócić uwagę, aby taśma uszczelniająca nie nakładała się na siebie (aby nie była ułożona podwójnie). Podczas układania taśmy uszczelniającej nie należy jej rozciągać, może to spowodować jej uszkodzenie lub deformację. Na przygotowany fundament należy równo ustawić bryłę główną stacji, a następnie dach. Obsypanie fundamentu wykonywać stopniowo, zagęszczanymi 2 cm warstwami gruntu ﬁltrującego. Należy zwrócić szczególną uwagę na zasypywanie wykopu w miejscu styku ze ścianą fundamentu, aby nie przerwać wykonanej hydroizolacji powierzchni pionowych. Zachować szczególną ostrożność w miejscu wprowadzenia kabli do przepustów, gdyż zagęszczanie mechaniczne może spowodować uszkodzenie przepustów lub kabli. Ważne jest aby ściany misy fundamentowej wystawały nie mniej niż cm ponad poziom terenu wykończonego. Posadowienie w złożonych i skomplikowanych warunkach gruntowo wodnych, na terenach górniczych i po górniczych zaleca się po wykonaniu odrębnego, indywidualnego opracowania przez uprawnioną jednostkę projektową, z wymaganą dokumentacją geologiczno inżynierską, pod nadzorem budowlanym prowadzonym przez osoby do tego uprawnione. Przykładowe posadowienie stacji z wewnętrznym korytarzem obsługi do przenoszenia dachu Dach betonowy płaski do przenoszenia stacji KOM ORA TRANSFO RMATORA ROZDZIELNIA SN 2kV/nN,4kV Nie dotykać! Urządzenie elektryczne Nie dotykać! Urządzenie elektryczne Taśma uszczelniająca, Wykop do przenoszenia fundamentu Bednarka uziemiające ść ko ro sze min.2 wysokość fundamentu + Nie dotykać! Urządzenie elektryczne wysokość długość Poziom otokowy ) 2 ko ro sze + ść ~( ~(długość + 2) Podsypka piaskowożwirowa Bednarki uziemiające Powyższy schemat posadowienia dedykowany jest dla stacji o wymiarach nie przekraczających: dł.: 546; szer.: 36; wys.:

10 POSADOWIENIE STACJI typu MRwbS Posadowienie stacji typu MRwbS wykonyjemy analogicznie jak dla stacji typu MRwb z tą różnicą, że po wykonaniu podsypki piaskowożwirowej wylewamy żelbetową płytę stabilizacyjną, która zapobiega klawiszowaniu i nierównemu osiadaniu pojedynczych stacji. Zalecana minimalna grubość płyty żelbetowej 2 cm, beton klasy C/2, minimalne zbrojenie siatkami górą i dołem z prętów żebrowanych góra/dół Ø/Ø2mm w rozstawie maks. 25 cm, ze stali AIIIN (np. RB 5W, 2G2VYb stal spajalna), zbrojenie górne i dolne przesunięte względem siebie o połowę oczka siatki. Faktyczna i docelowa grubość płyty stabilizacyjnej i zastosowane zbrojenie winny być zweryﬁkowane obliczeniami konstrukcyjnymi, z uwzględnieniem nośności gruntu w miejscu posadowienia, uwzględniając ciężar kompletnej stacji z wyposażeniem. do przenoszenia dachu Trawers 22 KOM ORA TRANSFOR MATORA T KOM ORA TRANSFOR MATORA T2 ROZDZIELNICA SN 5 kv NIE DOTYKAĆ! URZĄDZENIE ELEKTRYCZNE NIE DOTYKAĆ! URZĄDZENIE ELEKTRYCZNE NIE DOTYKAĆ! URZĄDZENIE ELEKTRYCZNE Trawers max 6 ACINLEIZDZOR Vk 4, Nn!ĆAKYTOD EIN EINEZDĄZRU ENZCYRTKELE wysokość fundamentu + 3 do przenoszenia stacji Wykop Bednarki uziemiające wysokość 2 ć oś ok er sz długość + 2 sze ~( min.2 ) ść o rok ~(długość + 2) Bednarki uziemiające Zbrojona płyta fundamentowa Podsypka piaskowożwirowa Posadowienie stacji o wymiarach powyżej: dł.: 546; szer.: 36; wys.: 235 należy wykonać analogicznie jak bryłę nr (elementy służące do podnoszenia stacji należy wkręcać w przygotowane tuleje umieszczone w dolnej części ścianach bocznych lub podłodze). 3

11 POSADOWIENIE STACJI Z OBSŁUGĄ ZEWNĘTRZNĄ typu Minibox oraz Mzb Przygotowanie miejsca posadowienie stacji z obsługą zewnętrzną typu Minibox oraz Mzb należy wykonać analogicznie jak dla stacji typu MRwb. Różnica wynikać będzie jedynie z konstrukcji stacji. W przypadku stacji typu MRwb, część fundamentowa i bryła główna stanowią dwa niezależne elementy, natomiast w przypadku stacji z obsługą zewnętrzną typu Minibox oraz Mzb elementy te stanowią jedną całość (połączenie części fundamentowej z bryłą główną), którą należy posadowić w przygotowanym wykopie. Następnie wstawiamy od góry (przed zamontowaniem dachu) transformator i w ostatnim etapie montujemy dach na bryle głównej stacji. Przykładowe posadowienie stacji z obsługą zewnętrzną do przenoszenia dachu Dach betonowy płaski do przenoszenia stacji ROZDZIELNICA SN 2kV ROZDZIELNICA nn,4kv NIE DOTYKAĆ! URZĄDZENIE ELEKTRYCZNE Bednarka uziemiająca NIE DOTYKAĆ! URZĄDZENIE ELEKTRYCZNE ć min. 2 mm ś ko ro sze 2 ć+ oś ok r ze (s ~ Wysokość części fundamentowej Bednarki uziemiające ~(długość+2mm) ) m m długość Uziom otokowy wysokość części fundamentowej + Wykop Podsypka piaskowożwirowa 277
