Kontenerowa stacja transformatorowa typu: Mzb1pp 20/630-3 PROJEKT DO ADAPTACJI

Transkrypt

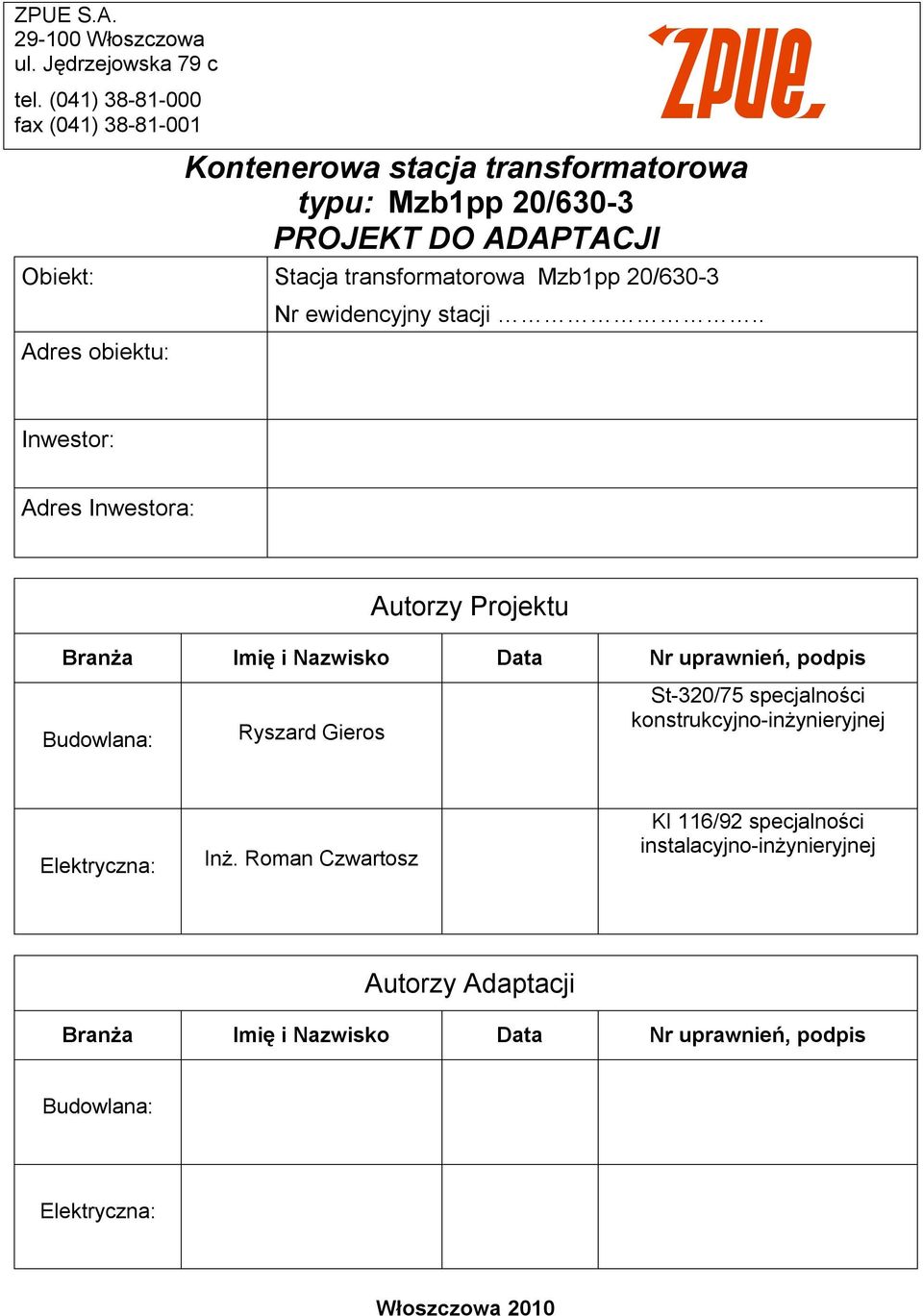

1 ZPUE S.A Włoszczowa ul. Jędrzejowska 79 c tel. (041) fax (041) Kontenerowa stacja transformatorowa typu: PROJEKT DO ADAPTACJI Obiekt: Stacja transformatorowa Adres obiektu: Nr ewidencyjny stacji.. Inwestor: Adres Inwestora: Autorzy Projektu Branża Imię i Nazwisko Data Nr uprawnień, podpis Budowlana: Ryszard Gieros St-320/75 specjalności konstrukcyjno-inżynieryjnej Elektryczna: Inż. Roman Czwartosz KI 116/92 specjalności instalacyjno-inżynieryjnej Autorzy Adaptacji Branża Imię i Nazwisko Data Nr uprawnień, podpis Budowlana: Elektryczna: Włoszczowa 2010

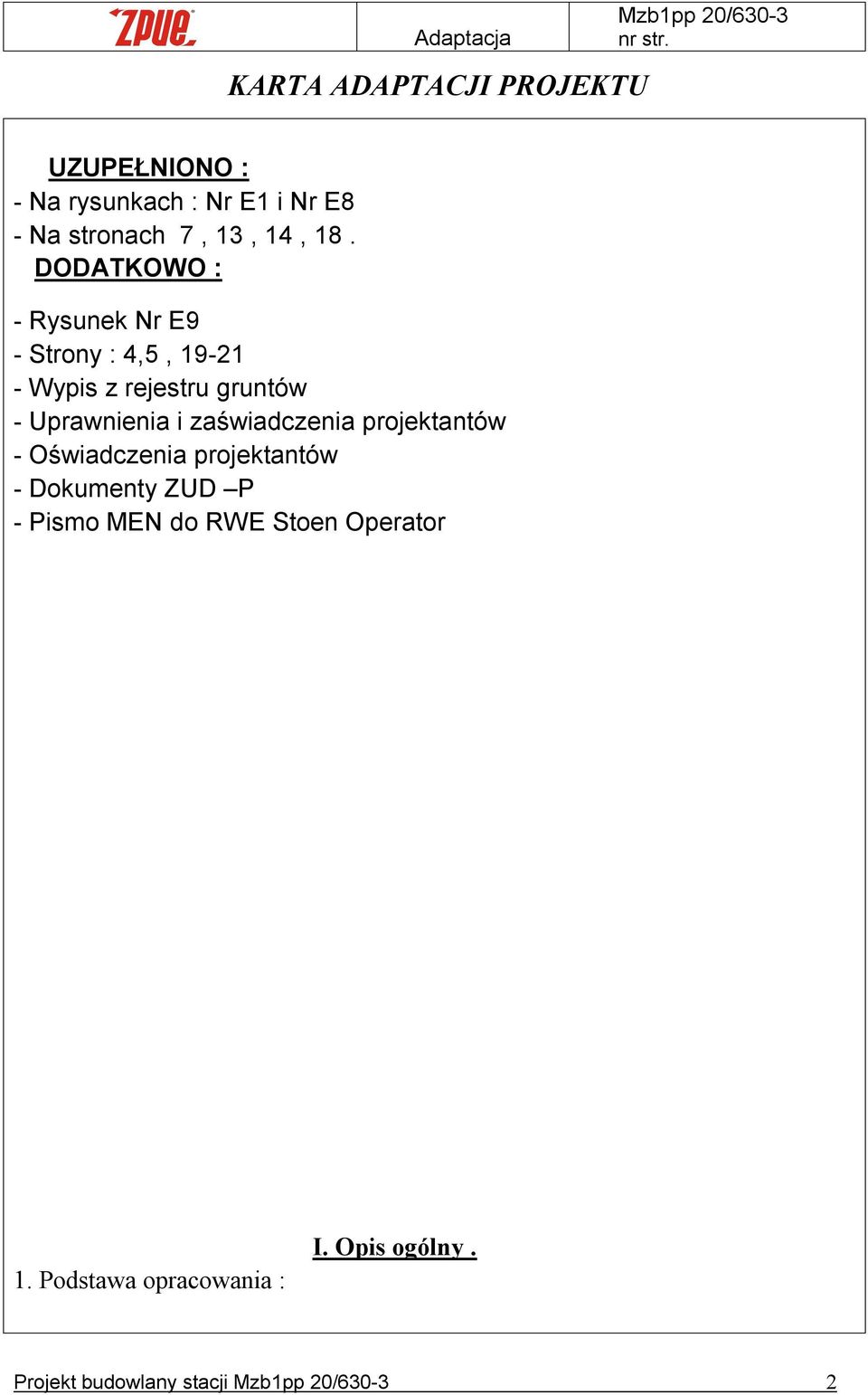

2 Adaptacja KARTA ADAPTACJI PROJEKTU nr str. UZUPEŁNIONO : - Na rysunkach : Nr E1 i Nr E8 - Na stronach 7, 13, 14, 18. DODATKOWO : - Rysunek Nr E9 - Strony : 4,5, Wypis z rejestru gruntów - Uprawnienia i zaświadczenia projektantów - Oświadczenia projektantów - Dokumenty ZUD P - Pismo MEN do RWE Stoen Operator 1. Podstawa opracowania : I. Opis ogólny. Projekt budowlany stacji 2

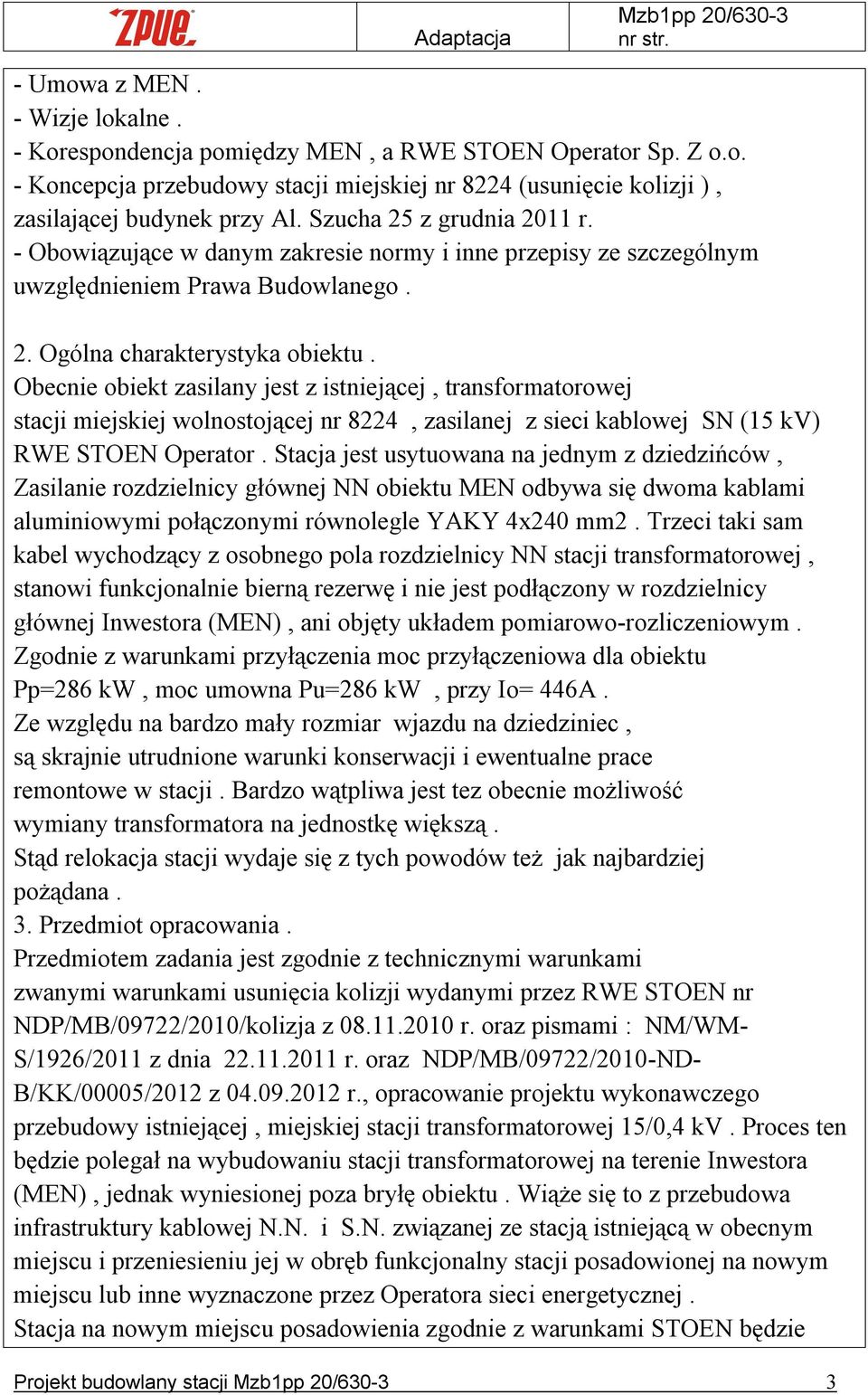

3 Adaptacja nr str. - Umowa z MEN. - Wizje lokalne. - Korespondencja pomiędzy MEN, a RWE STOEN Operator Sp. Z o.o. - Koncepcja przebudowy stacji miejskiej nr 8224 (usunięcie kolizji ), zasilającej budynek przy Al. Szucha 25 z grudnia 2011 r. - Obowiązujące w danym zakresie normy i inne przepisy ze szczególnym uwzględnieniem Prawa Budowlanego. 2. Ogólna charakterystyka obiektu. Obecnie obiekt zasilany jest z istniejącej, transformatorowej stacji miejskiej wolnostojącej nr 8224, zasilanej z sieci kablowej SN (15 kv) RWE STOEN Operator. Stacja jest usytuowana na jednym z dziedzińców, Zasilanie rozdzielnicy głównej NN obiektu MEN odbywa się dwoma kablami aluminiowymi połączonymi równolegle YAKY 4x240 mm2. Trzeci taki sam kabel wychodzący z osobnego pola rozdzielnicy NN stacji transformatorowej, stanowi funkcjonalnie bierną rezerwę i nie jest podłączony w rozdzielnicy głównej Inwestora (MEN), ani objęty układem pomiarowo-rozliczeniowym. Zgodnie z warunkami przyłączenia moc przyłączeniowa dla obiektu Pp=286 kw, moc umowna Pu=286 kw, przy Io= 446A. Ze względu na bardzo mały rozmiar wjazdu na dziedziniec, są skrajnie utrudnione warunki konserwacji i ewentualne prace remontowe w stacji. Bardzo wątpliwa jest tez obecnie możliwość wymiany transformatora na jednostkę większą. Stąd relokacja stacji wydaje się z tych powodów też jak najbardziej pożądana. 3. Przedmiot opracowania. Przedmiotem zadania jest zgodnie z technicznymi warunkami zwanymi warunkami usunięcia kolizji wydanymi przez RWE STOEN nr NDP/MB/09722/2010/kolizja z r. oraz pismami : NM/WM- S/1926/2011 z dnia r. oraz NDP/MB/09722/2010-ND- B/KK/00005/2012 z r., opracowanie projektu wykonawczego przebudowy istniejącej, miejskiej stacji transformatorowej 15/0,4 kv. Proces ten będzie polegał na wybudowaniu stacji transformatorowej na terenie Inwestora (MEN), jednak wyniesionej poza bryłę obiektu. Wiąże się to z przebudowa infrastruktury kablowej N.N. i S.N. związanej ze stacją istniejącą w obecnym miejscu i przeniesieniu jej w obręb funkcjonalny stacji posadowionej na nowym miejscu lub inne wyznaczone przez Operatora sieci energetycznej. Stacja na nowym miejscu posadowienia zgodnie z warunkami STOEN będzie Projekt budowlany stacji 3

4 Adaptacja nr str. miała też status stacji miejskiej i pozostawała w gestii eksploatacji RWE Stoen. Będzie ona technicznie i funkcjonalnie spełniała dokładnie te same zadania co stacja obecnie istniejąca. 4. Demontaż istniejącej w obecnym miejscu stacji nr Dopiero po wykonaniu powyższych czynności ujętych w punktach 4.1 do 4.3 będzie można przystąpić do prac rozbiórkowych stacji nr 8224 w jej obecnym miejscu usytuowania, przy uzgodnieniu z RWE STOEN. Stacja ta będzie zasilać odbiory do czasu ukończenia inwestycji, stąd nie ma potrzeby ustawiania żródła zasilania obiektu na czas przebudowy w postaci stacji tymczasowej. Uwagi: 1. Adaptacja w zakresie projektowym nie wymagała i w związku z tym nie obejmowała części konstrukcyjno - budowlanej stacji, która pozostaje bez zmian. 2. W zakresie branży instalacyjno elektrycznej zmiana polegała na zamianie podstawy bezpiecznikowej zabezpieczenia w polu odpływowym rozdzielnicy niskiego napięcia, z 400 A na 630 A. Pozostałe elementy bez zmian. 3.Budowa stacji nie spowoduje zmian powodujących utrudnienia w dojeżdzie do posesji. 4.Obiekt wpisany jest do ewidencji zabytków. Wymaga to uzgodnienia dokumentacji z Konserwatorem zabytków. Projekt budowlany stacji 4

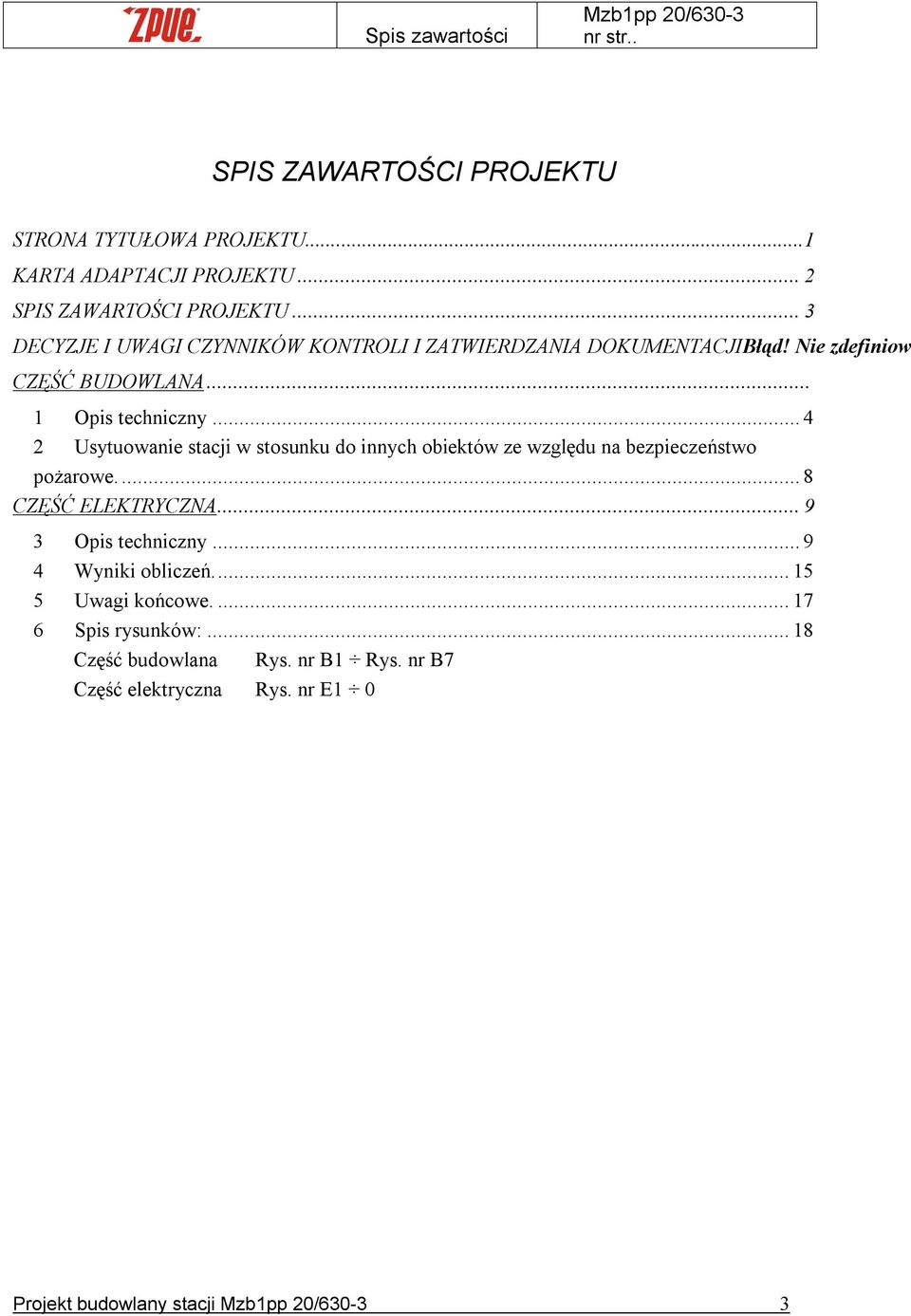

5 Spis zawartości nr str.. SPIS ZAWARTOŚCI PROJEKTU STRONA TYTUŁOWA PROJEKTU...1 KARTA ADAPTACJI PROJEKTU... 2 SPIS ZAWARTOŚCI PROJEKTU... 3 DECYZJE I UWAGI CZYNNIKÓW KONTROLI I ZATWIERDZANIA DOKUMENTACJIBłąd! Nie zdefiniow CZĘŚĆ BUDOWLANA... 1 Opis techniczny Usytuowanie stacji w stosunku do innych obiektów ze względu na bezpieczeństwo pożarowe CZĘŚĆ ELEKTRYCZNA Opis techniczny Wyniki obliczeń Uwagi końcowe Spis rysunków: Część budowlana Rys. nr B1 Rys. nr B7 Część elektryczna Rys. nr E1 0 Projekt budowlany stacji 3

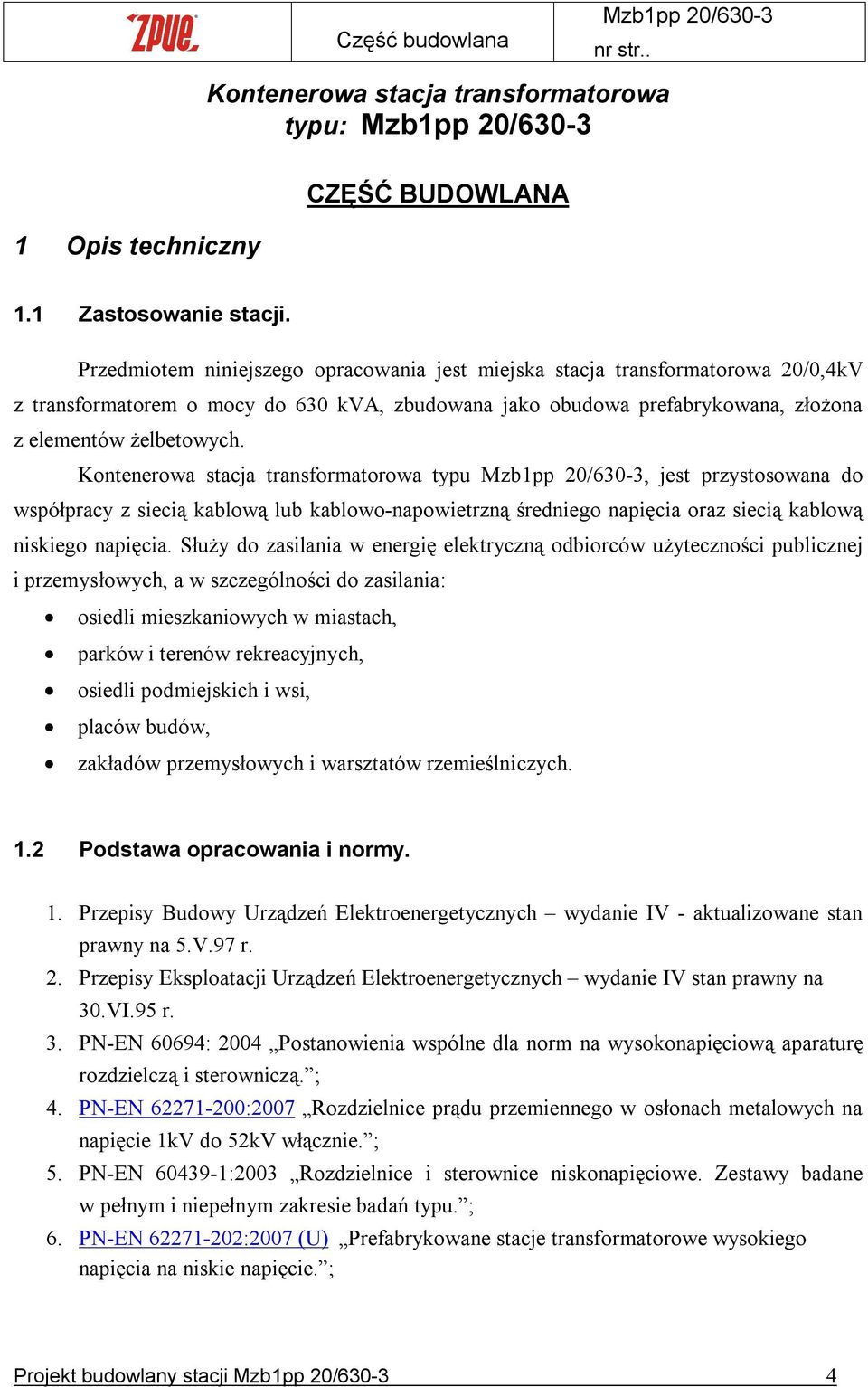

6 Część budowlana nr str.. Kontenerowa stacja transformatorowa typu: 1 Opis techniczny CZĘŚĆ BUDOWLANA 1.1 Zastosowanie stacji. Przedmiotem niniejszego opracowania jest miejska stacja transformatorowa 20/0,4kV z transformatorem o mocy do 630 kva, zbudowana jako obudowa prefabrykowana, złożona z elementów żelbetowych. Kontenerowa stacja transformatorowa typu, jest przystosowana do współpracy z siecią kablową lub kablowo-napowietrzną średniego napięcia oraz siecią kablową niskiego napięcia. Służy do zasilania w energię elektryczną odbiorców użyteczności publicznej i przemysłowych, a w szczególności do zasilania: osiedli mieszkaniowych w miastach, parków i terenów rekreacyjnych, osiedli podmiejskich i wsi, placów budów, zakładów przemysłowych i warsztatów rzemieślniczych. 1.2 Podstawa opracowania i normy. 1. Przepisy Budowy Urządzeń Elektroenergetycznych wydanie IV - aktualizowane stan prawny na 5.V.97 r. 2. Przepisy Eksploatacji Urządzeń Elektroenergetycznych wydanie IV stan prawny na 30.VI.95 r. 3. PN-EN 60694: 2004 Postanowienia wspólne dla norm na wysokonapięciową aparaturę rozdzielczą i sterowniczą. ; 4. PN-EN :2007 Rozdzielnice prądu przemiennego w osłonach metalowych na napięcie 1kV do 52kV włącznie. ; 5. PN-EN :2003 Rozdzielnice i sterownice niskonapięciowe. Zestawy badane w pełnym i niepełnym zakresie badań typu. ; 6. PN-EN :2007 (U) Prefabrykowane stacje transformatorowe wysokiego napięcia na niskie napięcie. ; Projekt budowlany stacji 4

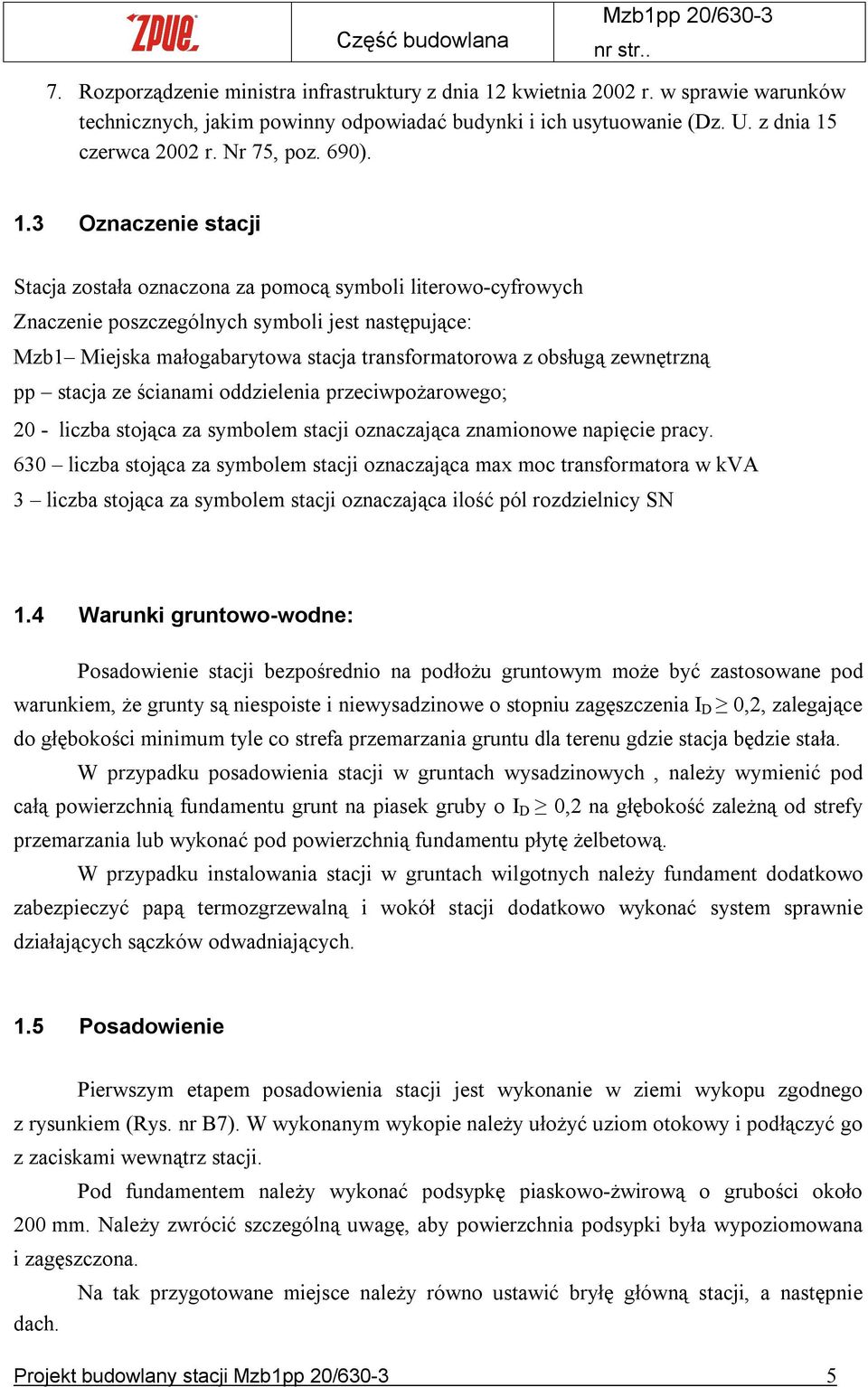

7 Część budowlana nr str.. 7. Rozporządzenie ministra infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z dnia 15 czerwca 2002 r. Nr 75, poz. 690). 1.3 Oznaczenie stacji Stacja została oznaczona za pomocą symboli literowo-cyfrowych Znaczenie poszczególnych symboli jest następujące: Mzb1 Miejska małogabarytowa stacja transformatorowa z obsługą zewnętrzną pp stacja ze ścianami oddzielenia przeciwpożarowego; 20 - liczba stojąca za symbolem stacji oznaczająca znamionowe napięcie pracy. 630 liczba stojąca za symbolem stacji oznaczająca max moc transformatora w kva 3 liczba stojąca za symbolem stacji oznaczająca ilość pól rozdzielnicy SN 1.4 Warunki gruntowo-wodne: Posadowienie stacji bezpośrednio na podłożu gruntowym może być zastosowane pod warunkiem, że grunty są niespoiste i niewysadzinowe o stopniu zagęszczenia I D 0,2, zalegające do głębokości minimum tyle co strefa przemarzania gruntu dla terenu gdzie stacja będzie stała. W przypadku posadowienia stacji w gruntach wysadzinowych, należy wymienić pod całą powierzchnią fundamentu grunt na piasek gruby o I D 0,2 na głębokość zależną od strefy przemarzania lub wykonać pod powierzchnią fundamentu płytę żelbetową. W przypadku instalowania stacji w gruntach wilgotnych należy fundament dodatkowo zabezpieczyć papą termozgrzewalną i wokół stacji dodatkowo wykonać system sprawnie działających sączków odwadniających. 1.5 Posadowienie Pierwszym etapem posadowienia stacji jest wykonanie w ziemi wykopu zgodnego z rysunkiem (Rys. nr B7). W wykonanym wykopie należy ułożyć uziom otokowy i podłączyć go z zaciskami wewnątrz stacji. Pod fundamentem należy wykonać podsypkę piaskowo-żwirową o grubości około 200 mm. Należy zwrócić szczególną uwagę, aby powierzchnia podsypki była wypoziomowana i zagęszczona. Na tak przygotowane miejsce należy równo ustawić bryłę główną stacji, a następnie dach. Projekt budowlany stacji 5

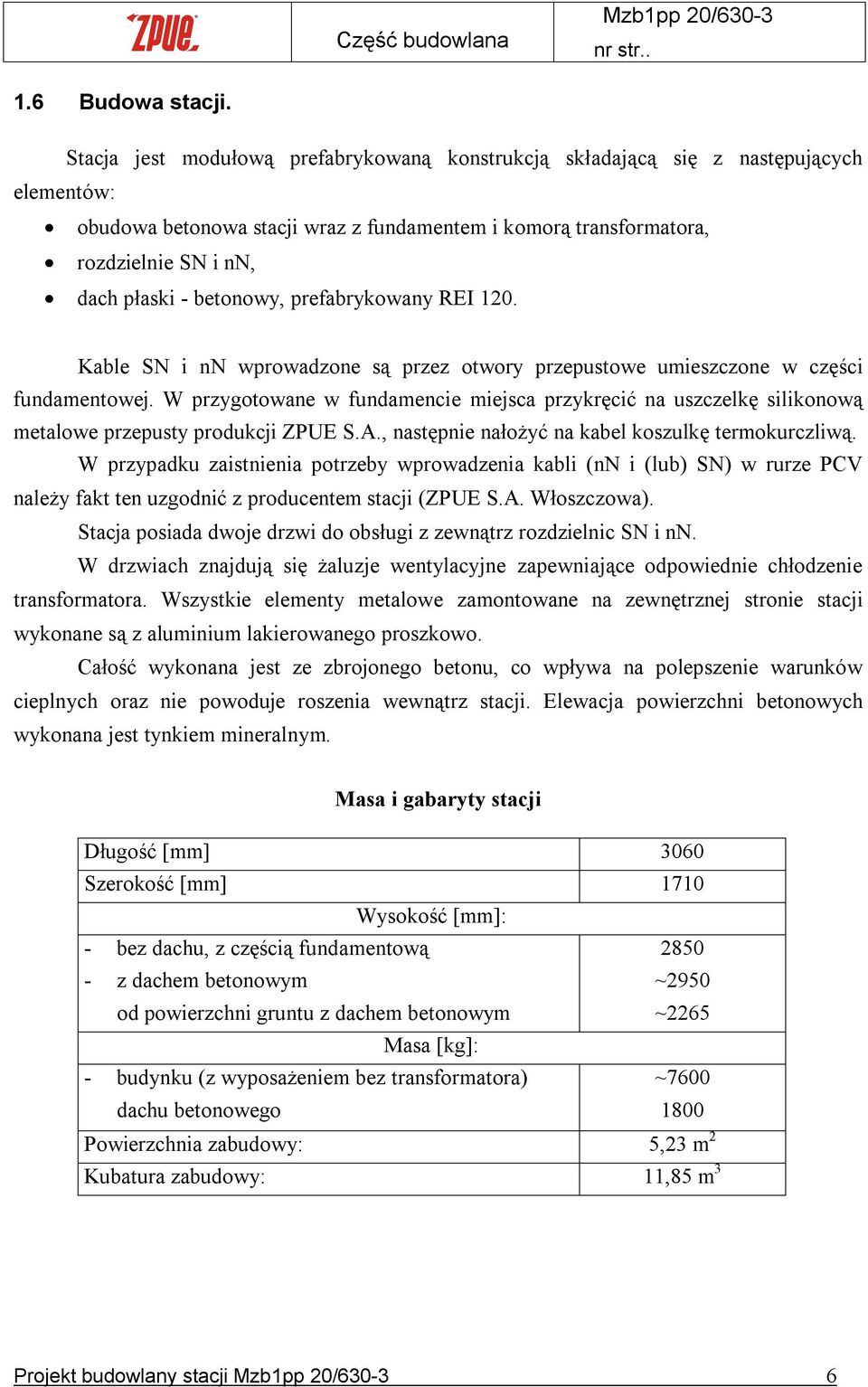

8 Część budowlana nr str Budowa stacji. elementów: Stacja jest modułową prefabrykowaną konstrukcją składającą się z następujących obudowa betonowa stacji wraz z fundamentem i komorą transformatora, rozdzielnie SN i nn, dach płaski - betonowy, prefabrykowany REI 120. Kable SN i nn wprowadzone są przez otwory przepustowe umieszczone w części fundamentowej. W przygotowane w fundamencie miejsca przykręcić na uszczelkę silikonową metalowe przepusty produkcji ZPUE S.A., następnie nałożyć na kabel koszulkę termokurczliwą. W przypadku zaistnienia potrzeby wprowadzenia kabli (nn i (lub) SN) w rurze PCV należy fakt ten uzgodnić z producentem stacji (ZPUE S.A. Włoszczowa). Stacja posiada dwoje drzwi do obsługi z zewnątrz rozdzielnic SN i nn. W drzwiach znajdują się żaluzje wentylacyjne zapewniające odpowiednie chłodzenie transformatora. Wszystkie elementy metalowe zamontowane na zewnętrznej stronie stacji wykonane są z aluminium lakierowanego proszkowo. Całość wykonana jest ze zbrojonego betonu, co wpływa na polepszenie warunków cieplnych oraz nie powoduje roszenia wewnątrz stacji. Elewacja powierzchni betonowych wykonana jest tynkiem mineralnym. Masa i gabaryty stacji Długość [mm] 3060 Szerokość [mm] 1710 Wysokość [mm]: - bez dachu, z częścią fundamentową z dachem betonowym od powierzchni gruntu z dachem betonowym ~2950 ~2265 Masa [kg]: - budynku (z wyposażeniem bez transformatora) dachu betonowego ~ Powierzchnia zabudowy: 5,23 m 2 Kubatura zabudowy: 11,85 m 3 Projekt budowlany stacji 6

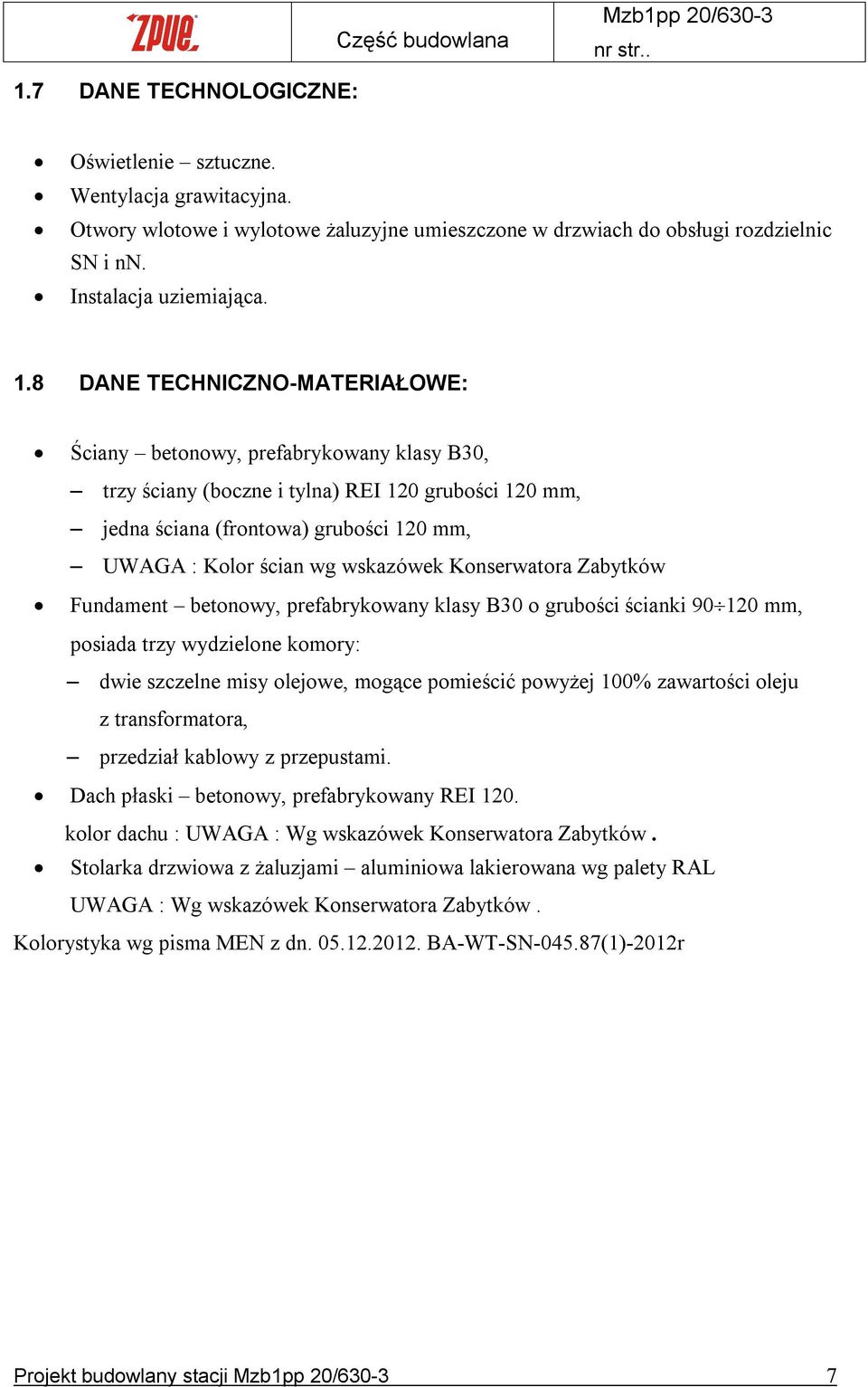

9 Część budowlana nr str DANE TECHNOLOGICZNE: Oświetlenie sztuczne. Wentylacja grawitacyjna. Otwory wlotowe i wylotowe żaluzyjne umieszczone w drzwiach do obsługi rozdzielnic SN i nn. Instalacja uziemiająca. 1.8 DANE TECHNICZNO-MATERIAŁOWE: Ściany betonowy, prefabrykowany klasy B30, trzy ściany (boczne i tylna) REI 120 grubości 120 mm, jedna ściana (frontowa) grubości 120 mm, UWAGA : Kolor ścian wg wskazówek Konserwatora Zabytków Fundament betonowy, prefabrykowany klasy B30 o grubości ścianki mm, posiada trzy wydzielone komory: dwie szczelne misy olejowe, mogące pomieścić powyżej 100% zawartości oleju z transformatora, przedział kablowy z przepustami. Dach płaski betonowy, prefabrykowany REI 120. kolor dachu : UWAGA : Wg wskazówek Konserwatora Zabytków. Stolarka drzwiowa z żaluzjami aluminiowa lakierowana wg palety RAL UWAGA : Wg wskazówek Konserwatora Zabytków. Kolorystyka wg pisma MEN z dn BA-WT-SN (1)-2012r Projekt budowlany stacji 7

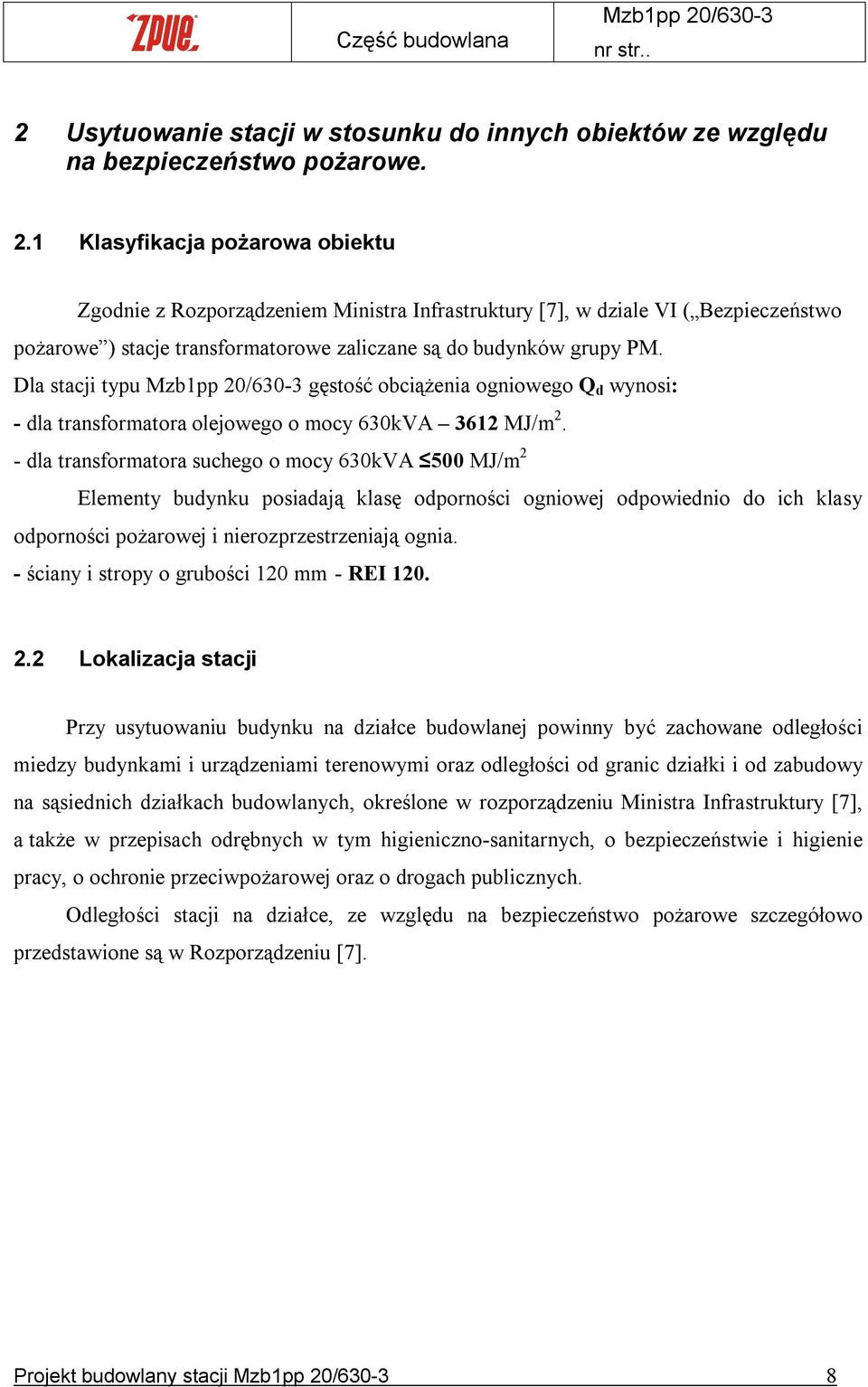

10 Część budowlana nr str.. 2 Usytuowanie stacji w stosunku do innych obiektów ze względu na bezpieczeństwo pożarowe. 2.1 Klasyfikacja pożarowa obiektu Zgodnie z Rozporządzeniem Ministra Infrastruktury [7], w dziale VI ( Bezpieczeństwo pożarowe ) stacje transformatorowe zaliczane są do budynków grupy PM. Dla stacji typu gęstość obciążenia ogniowego Q d wynosi: - dla transformatora olejowego o mocy 630kVA 3612 MJ/m 2. - dla transformatora suchego o mocy 630kVA 500 MJ/m 2 Elementy budynku posiadają klasę odporności ogniowej odpowiednio do ich klasy odporności pożarowej i nierozprzestrzeniają ognia. - ściany i stropy o grubości 120 mm - REI Lokalizacja stacji Przy usytuowaniu budynku na działce budowlanej powinny być zachowane odległości miedzy budynkami i urządzeniami terenowymi oraz odległości od granic działki i od zabudowy na sąsiednich działkach budowlanych, określone w rozporządzeniu Ministra Infrastruktury [7], a także w przepisach odrębnych w tym higieniczno-sanitarnych, o bezpieczeństwie i higienie pracy, o ochronie przeciwpożarowej oraz o drogach publicznych. Odległości stacji na działce, ze względu na bezpieczeństwo pożarowe szczegółowo przedstawione są w Rozporządzeniu [7]. Projekt budowlany stacji 8

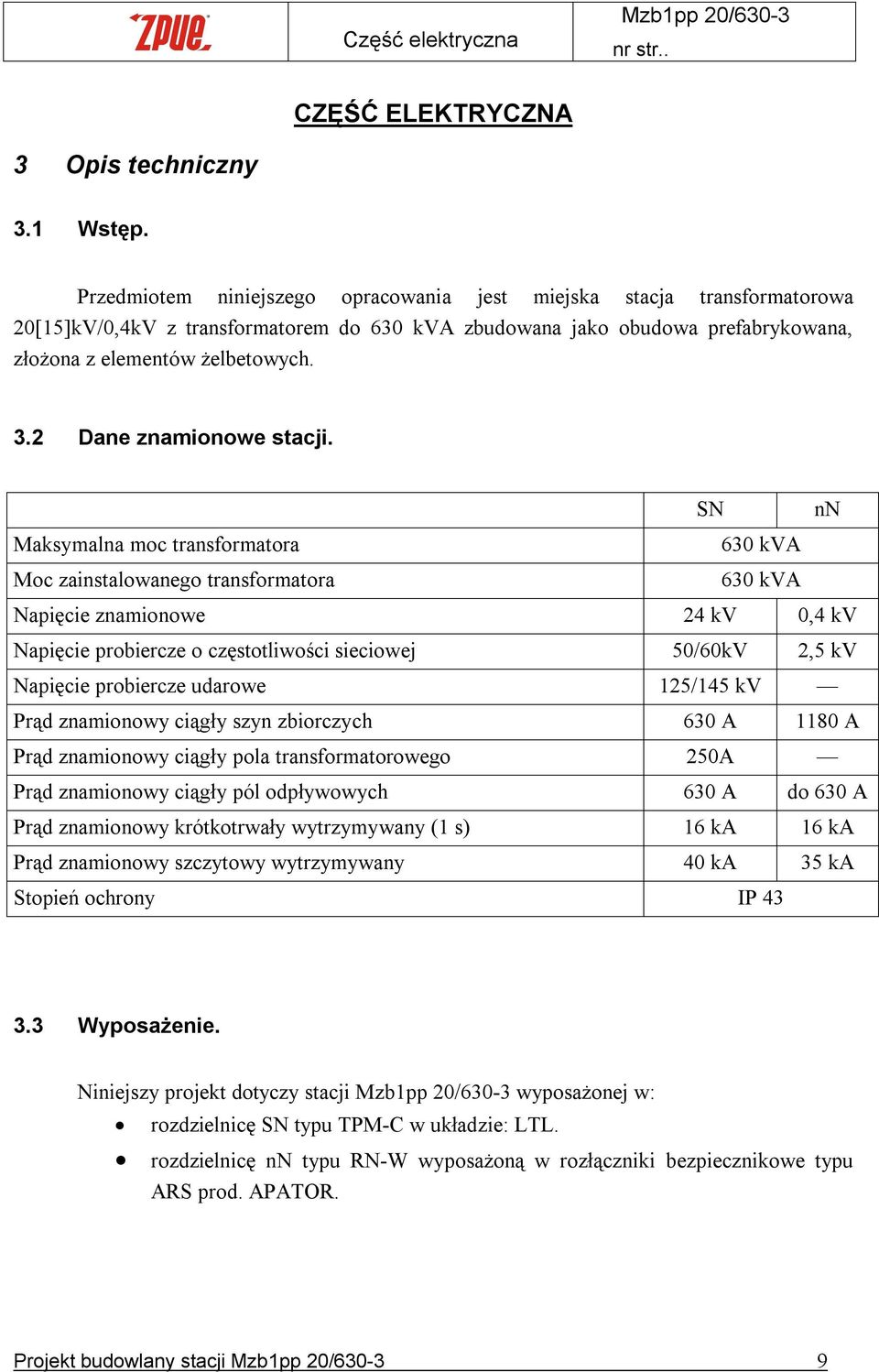

11 Część elektryczna nr str.. CZĘŚĆ ELEKTRYCZNA 3 Opis techniczny 3.1 Wstęp. Przedmiotem niniejszego opracowania jest miejska stacja transformatorowa 20[15]kV/0,4kV z transformatorem do 630 kva zbudowana jako obudowa prefabrykowana, złożona z elementów żelbetowych. 3.2 Dane znamionowe stacji. SN nn Maksymalna moc transformatora 630 kva Moc zainstalowanego transformatora 630 kva Napięcie znamionowe 24 kv 0,4 kv Napięcie probiercze o częstotliwości sieciowej 50/60kV 2,5 kv Napięcie probiercze udarowe 125/145 kv Prąd znamionowy ciągły szyn zbiorczych 630 A 1180 A Prąd znamionowy ciągły pola transformatorowego 250A Prąd znamionowy ciągły pól odpływowych 630 A do 630 A Prąd znamionowy krótkotrwały wytrzymywany (1 s) 16 ka 16 ka Prąd znamionowy szczytowy wytrzymywany 40 ka 35 ka Stopień ochrony IP Wyposażenie. Niniejszy projekt dotyczy stacji wyposażonej w: rozdzielnicę SN typu TPM-C w układzie: LTL. rozdzielnicę nn typu RN-W wyposażoną w rozłączniki bezpiecznikowe typu ARS prod. APATOR. Projekt budowlany stacji 9

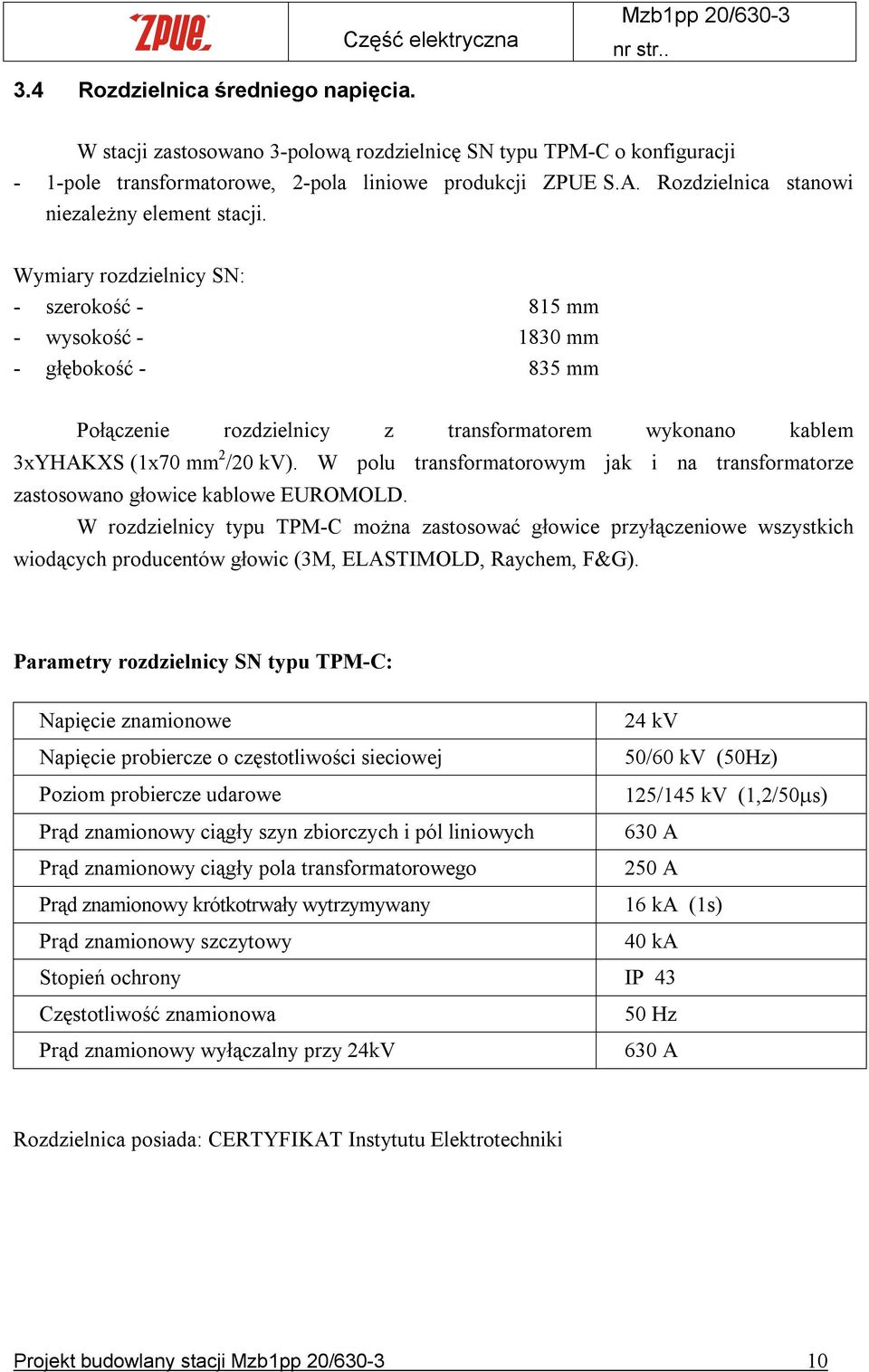

12 Część elektryczna nr str Rozdzielnica średniego napięcia. W stacji zastosowano 3-polową rozdzielnicę SN typu TPM-C o konfiguracji - 1-pole transformatorowe, 2-pola liniowe produkcji ZPUE S.A. Rozdzielnica stanowi niezależny element stacji. Wymiary rozdzielnicy SN: - szerokość mm - wysokość mm - głębokość mm Połączenie rozdzielnicy z transformatorem wykonano kablem 3xYHAKXS (1x70 mm 2 /20 kv). W polu transformatorowym jak i na transformatorze zastosowano głowice kablowe EUROMOLD. W rozdzielnicy typu TPM-C można zastosować głowice przyłączeniowe wszystkich wiodących producentów głowic (3M, ELASTIMOLD, Raychem, F&G). Parametry rozdzielnicy SN typu TPM-C: Napięcie znamionowe 24 kv Napięcie probiercze o częstotliwości sieciowej 50/60 kv (50Hz) Poziom probiercze udarowe 125/145 kv (1,2/50 s) Prąd znamionowy ciągły szyn zbiorczych i pól liniowych 630 A Prąd znamionowy ciągły pola transformatorowego 250 A Prąd znamionowy krótkotrwały wytrzymywany 16 ka (1s) Prąd znamionowy szczytowy 40 ka Stopień ochrony IP 43 Częstotliwość znamionowa 50 Hz Prąd znamionowy wyłączalny przy 24kV 630 A Rozdzielnica posiada: CERTYFIKAT Instytutu Elektrotechniki Projekt budowlany stacji 10

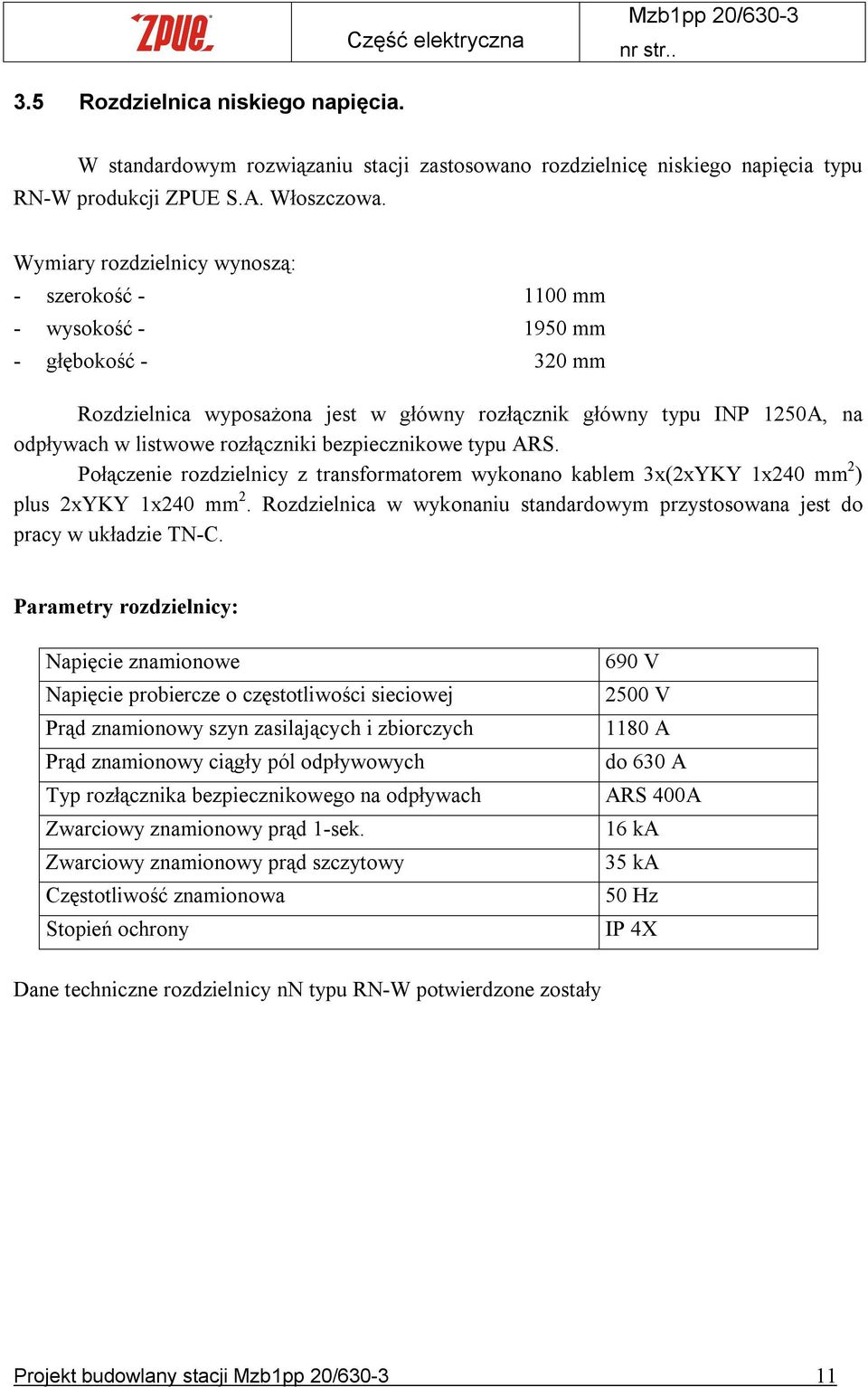

13 Część elektryczna nr str Rozdzielnica niskiego napięcia. W standardowym rozwiązaniu stacji zastosowano rozdzielnicę niskiego napięcia typu RN-W produkcji ZPUE S.A. Włoszczowa. Wymiary rozdzielnicy wynoszą: - szerokość mm - wysokość mm - głębokość mm Rozdzielnica wyposażona jest w główny rozłącznik główny typu INP 1250A, na odpływach w listwowe rozłączniki bezpiecznikowe typu ARS. Połączenie rozdzielnicy z transformatorem wykonano kablem 3x(2xYKY 1x240 mm 2 ) plus 2xYKY 1x240 mm 2. Rozdzielnica w wykonaniu standardowym przystosowana jest do pracy w układzie TN-C. Parametry rozdzielnicy: Napięcie znamionowe Napięcie probiercze o częstotliwości sieciowej Prąd znamionowy szyn zasilających i zbiorczych Prąd znamionowy ciągły pól odpływowych Typ rozłącznika bezpiecznikowego na odpływach Zwarciowy znamionowy prąd 1-sek. Zwarciowy znamionowy prąd szczytowy Częstotliwość znamionowa Stopień ochrony 690 V 2500 V 1180 A do 630 A ARS 400A 16 ka 35 ka 50 Hz IP 4X Dane techniczne rozdzielnicy nn typu RN-W potwierdzone zostały Projekt budowlany stacji 11

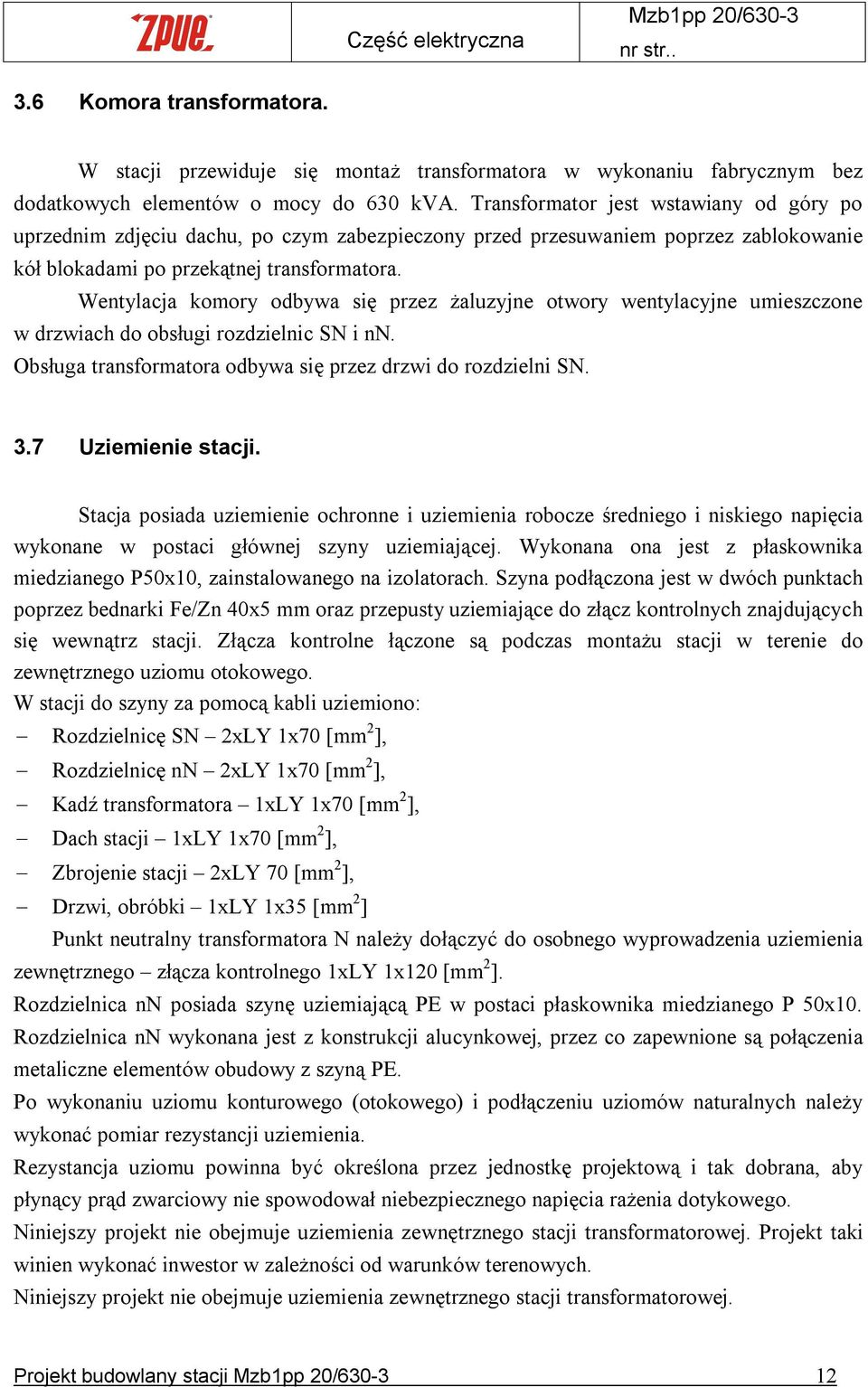

14 Część elektryczna nr str Komora transformatora. W stacji przewiduje się montaż transformatora w wykonaniu fabrycznym bez dodatkowych elementów o mocy do 630 kva. Transformator jest wstawiany od góry po uprzednim zdjęciu dachu, po czym zabezpieczony przed przesuwaniem poprzez zablokowanie kół blokadami po przekątnej transformatora. Wentylacja komory odbywa się przez żaluzyjne otwory wentylacyjne umieszczone w drzwiach do obsługi rozdzielnic SN i nn. Obsługa transformatora odbywa się przez drzwi do rozdzielni SN. 3.7 Uziemienie stacji. Stacja posiada uziemienie ochronne i uziemienia robocze średniego i niskiego napięcia wykonane w postaci głównej szyny uziemiającej. Wykonana ona jest z płaskownika miedzianego P50x10, zainstalowanego na izolatorach. Szyna podłączona jest w dwóch punktach poprzez bednarki Fe/Zn 40x5 mm oraz przepusty uziemiające do złącz kontrolnych znajdujących się wewnątrz stacji. Złącza kontrolne łączone są podczas montażu stacji w terenie do zewnętrznego uziomu otokowego. W stacji do szyny za pomocą kabli uziemiono: Rozdzielnicę SN 2xLY 1x70 [mm 2 ], Rozdzielnicę nn 2xLY 1x70 [mm 2 ], Kadź transformatora 1xLY 1x70 [mm 2 ], Dach stacji 1xLY 1x70 [mm 2 ], Zbrojenie stacji 2xLY 70 [mm 2 ], Drzwi, obróbki 1xLY 1x35 [mm 2 ] Punkt neutralny transformatora N należy dołączyć do osobnego wyprowadzenia uziemienia zewnętrznego złącza kontrolnego 1xLY 1x120 [mm 2 ]. Rozdzielnica nn posiada szynę uziemiającą PE w postaci płaskownika miedzianego P 50x10. Rozdzielnica nn wykonana jest z konstrukcji alucynkowej, przez co zapewnione są połączenia metaliczne elementów obudowy z szyną PE. Po wykonaniu uziomu konturowego (otokowego) i podłączeniu uziomów naturalnych należy wykonać pomiar rezystancji uziemienia. Rezystancja uziomu powinna być określona przez jednostkę projektową i tak dobrana, aby płynący prąd zwarciowy nie spowodował niebezpiecznego napięcia rażenia dotykowego. Niniejszy projekt nie obejmuje uziemienia zewnętrznego stacji transformatorowej. Projekt taki winien wykonać inwestor w zależności od warunków terenowych. Niniejszy projekt nie obejmuje uziemienia zewnętrznego stacji transformatorowej. Projekt budowlany stacji 12

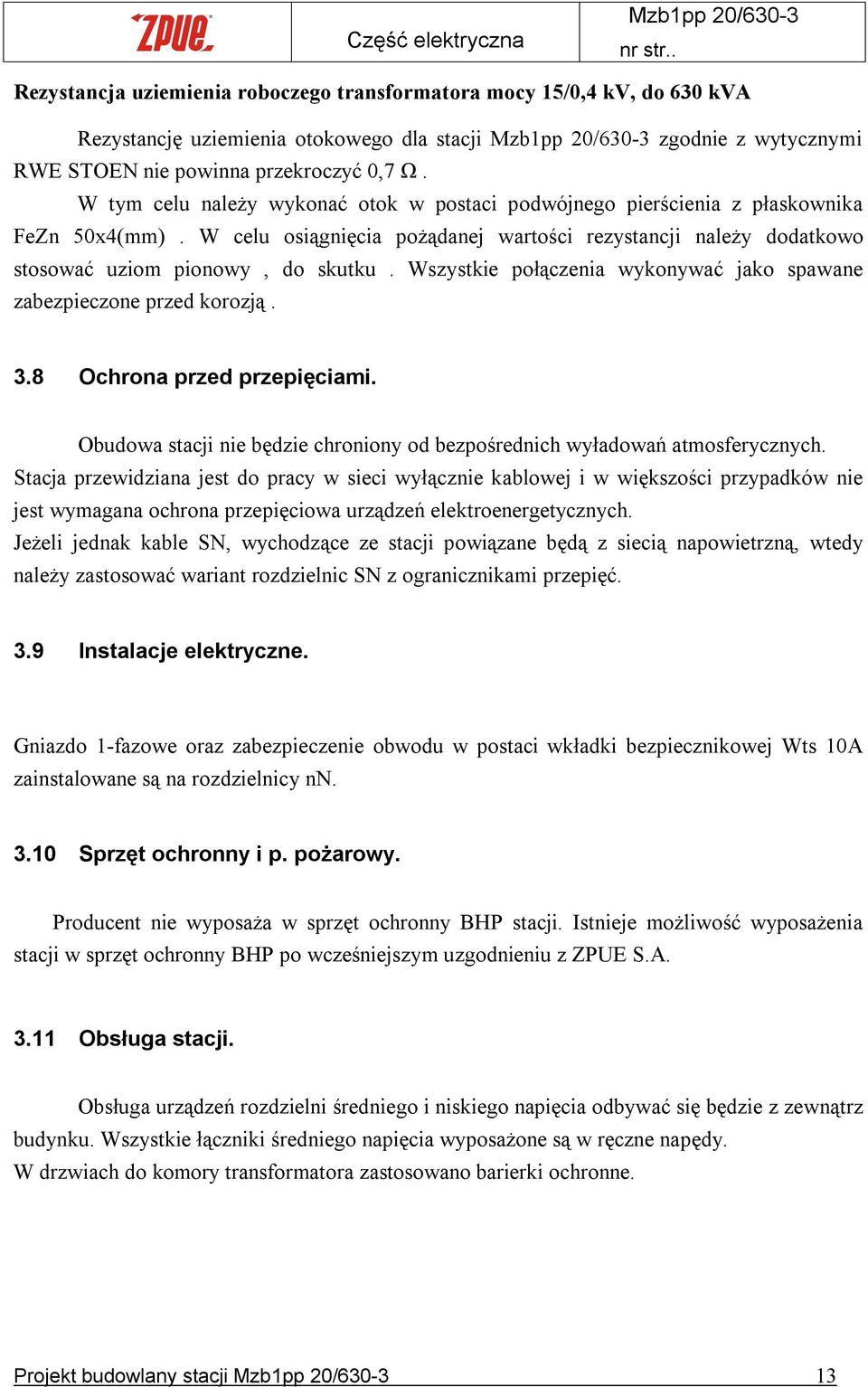

15 Część elektryczna nr str.. Rezystancja uziemienia roboczego transformatora mocy 15/0,4 kv, do 630 kva Rezystancję uziemienia otokowego dla stacji zgodnie z wytycznymi RWE STOEN nie powinna przekroczyć 0,7 Ω. W tym celu należy wykonać otok w postaci podwójnego pierścienia z płaskownika FeZn 50x4(mm). W celu osiągnięcia pożądanej wartości rezystancji należy dodatkowo stosować uziom pionowy, do skutku. Wszystkie połączenia wykonywać jako spawane zabezpieczone przed korozją. 3.8 Ochrona przed przepięciami. Obudowa stacji nie będzie chroniony od bezpośrednich wyładowań atmosferycznych. Stacja przewidziana jest do pracy w sieci wyłącznie kablowej i w większości przypadków nie jest wymagana ochrona przepięciowa urządzeń elektroenergetycznych. Jeżeli jednak kable SN, wychodzące ze stacji powiązane będą z siecią napowietrzną, wtedy należy zastosować wariant rozdzielnic SN z ogranicznikami przepięć. 3.9 Instalacje elektryczne. Gniazdo 1-fazowe oraz zabezpieczenie obwodu w postaci wkładki bezpiecznikowej Wts 10A zainstalowane są na rozdzielnicy nn Sprzęt ochronny i p. pożarowy. Producent nie wyposaża w sprzęt ochronny BHP stacji. Istnieje możliwość wyposażenia stacji w sprzęt ochronny BHP po wcześniejszym uzgodnieniu z ZPUE S.A Obsługa stacji. Obsługa urządzeń rozdzielni średniego i niskiego napięcia odbywać się będzie z zewnątrz budynku. Wszystkie łączniki średniego napięcia wyposażone są w ręczne napędy. W drzwiach do komory transformatora zastosowano barierki ochronne. Projekt budowlany stacji 13

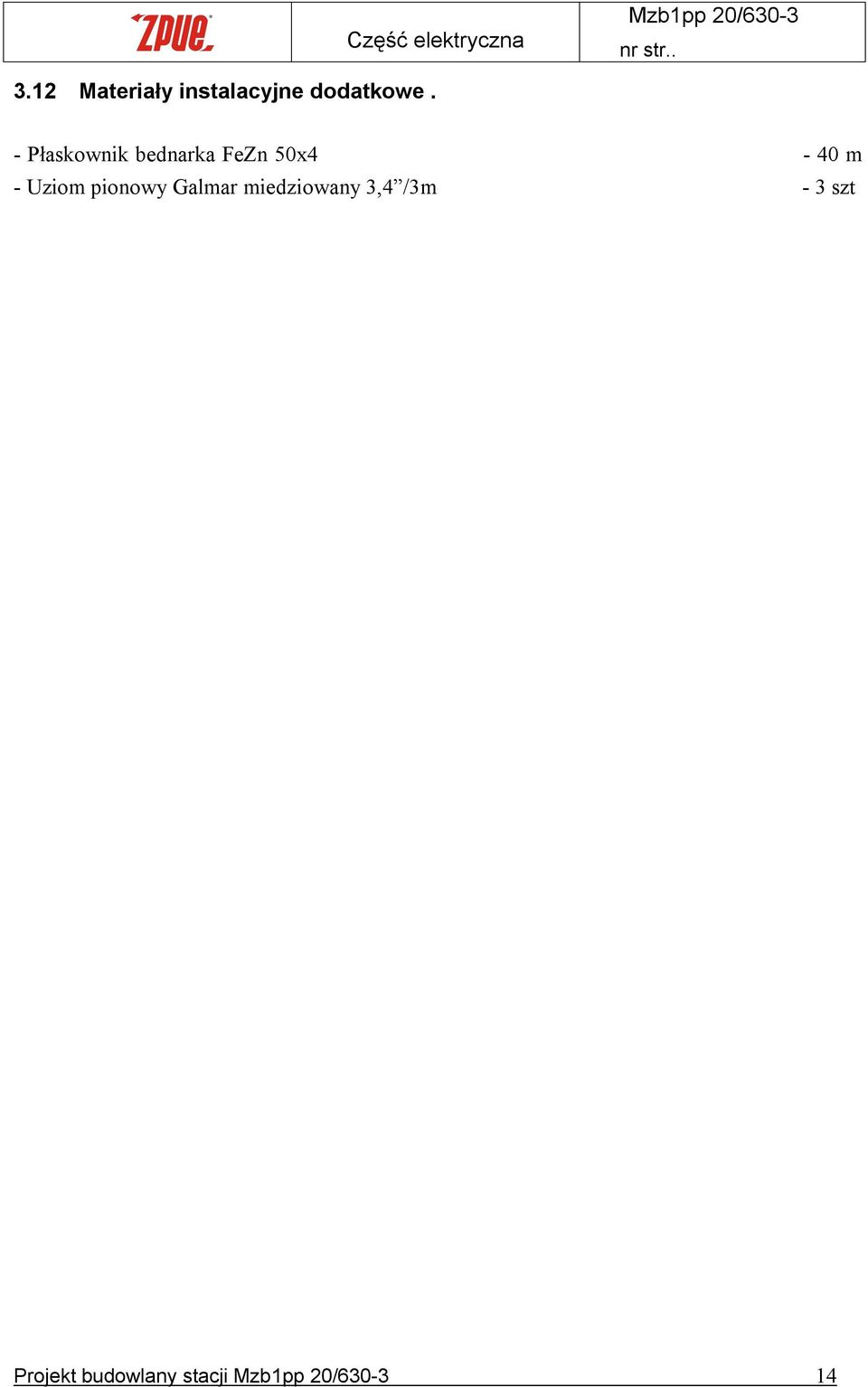

16 Część elektryczna nr str Materiały instalacyjne dodatkowe. - Płaskownik bednarka FeZn 50x4-40 m - Uziom pionowy Galmar miedziowany 3,4 /3m - 3 szt Projekt budowlany stacji 14

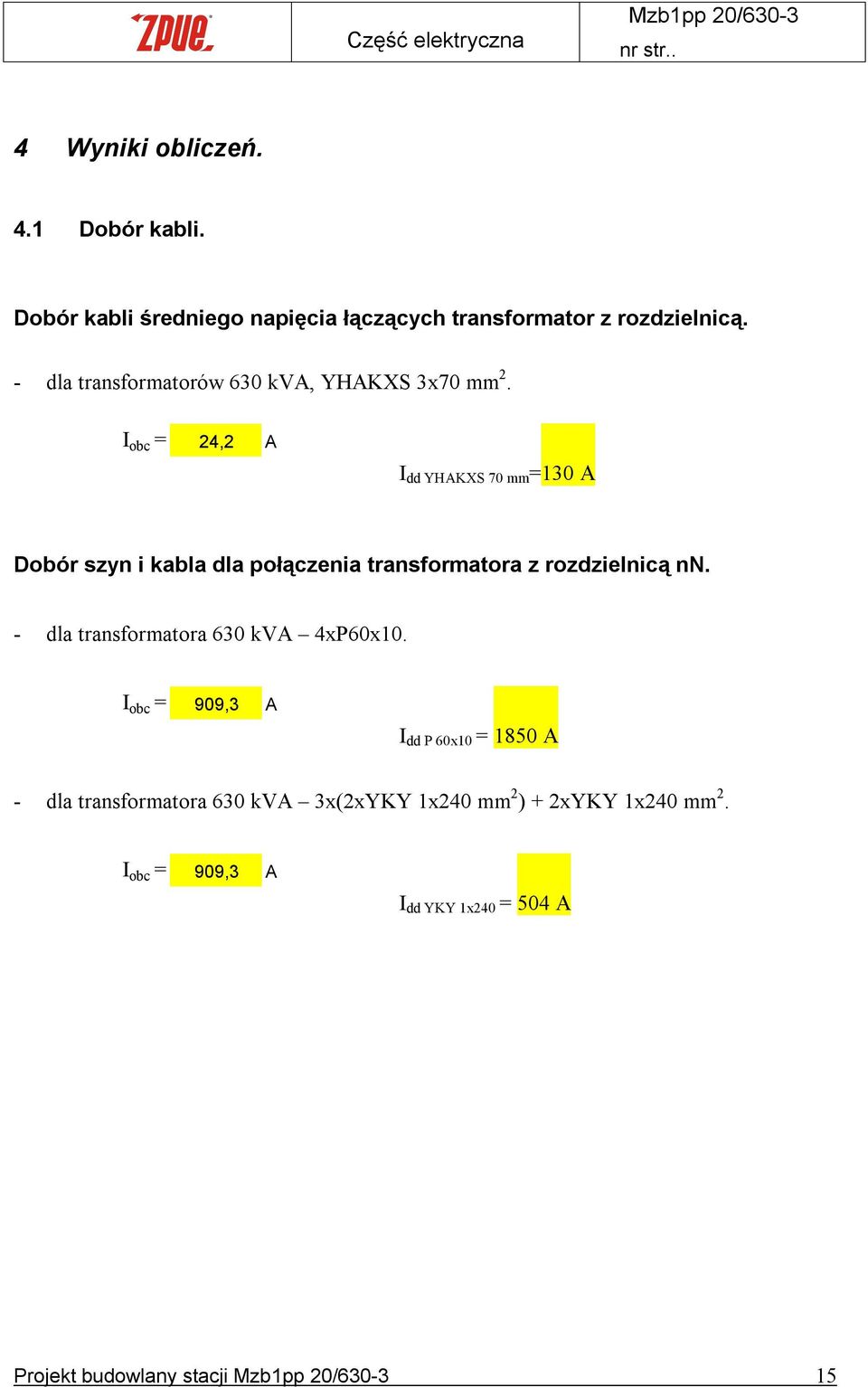

17 Część elektryczna nr str.. 4 Wyniki obliczeń. 4.1 Dobór kabli. Dobór kabli średniego napięcia łączących transformator z rozdzielnicą. - dla transformatorów 630 kva, YHAKXS 3x70 mm 2. I obc = 24,2 A I dd YHAKXS 70 mm =130 A Dobór szyn i kabla dla połączenia transformatora z rozdzielnicą nn. - dla transformatora 630 kva 4xP60x10. I obc = 909,3 A I dd P 60x10 = 1850 A - dla transformatora 630 kva 3x(2xYKY 1x240 mm 2 ) + 2xYKY 1x240 mm 2. I obc = 909,3 A I dd YKY 1x240 = 504 A Projekt budowlany stacji 15

18 Część elektryczna nr str Dobór wkładek bezpiecznikowych. Tabela zawiera zakresy prądowe wkładek topikowych, do zabezpieczania obwodów pierwotnych transformatorów o napięciu znamionowym 6 kv, 15 kv i 20 kv i znamionowym napięciu wyłączeniowym wkładki bezpiecznikowej 24 kv, czyli stosowanych w polach transformatorowych rozdzielnic SN. Należy stosować wysokonapięciowe wkładki topikowe wyposażone w ogranicznik temperatury (wyzwalacz termiczny). Moc Znamionowe napięcie transformatora w [kv] transformatora 6 kv 15 kv 20 kv w [kva] Znamionowy prąd wkładki bezpiecznikowej w [A] 40-6,3 6,3 63-6,3 6, lub lub Dobór bezpieczników SN przeprowadza się zgodnie ze wzorem: I bsn ( 2 2,5) S 3U NT N S NT - moc znamionowa transformatora w [kva] U N - znamionowe napięcie strony górnej transformatora [kv] I bsn - prąd znamionowy wkładki bezpiecznikowej Projekt budowlany stacji 16

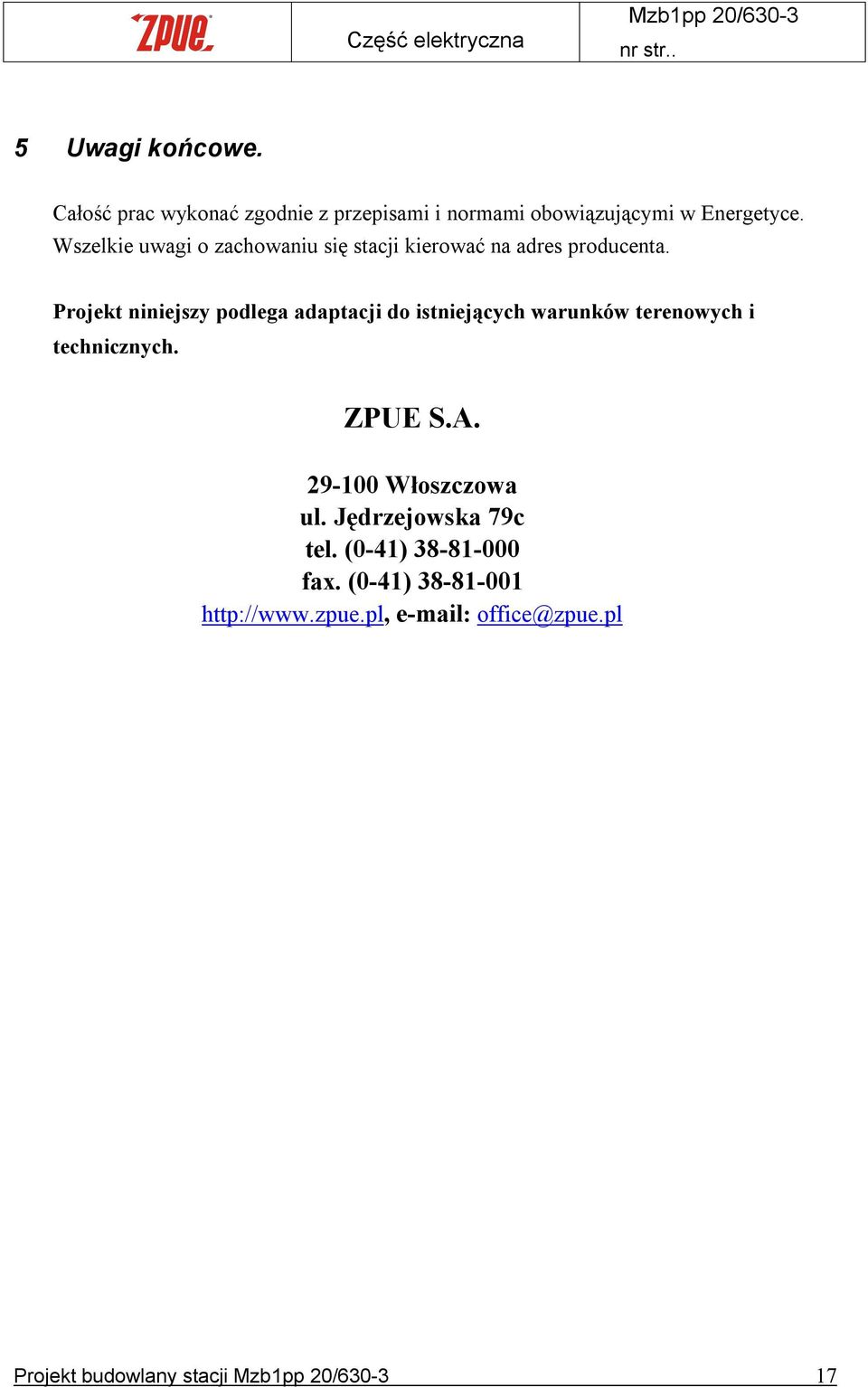

19 Część elektryczna nr str.. 5 Uwagi końcowe. Całość prac wykonać zgodnie z przepisami i normami obowiązującymi w Energetyce. Wszelkie uwagi o zachowaniu się stacji kierować na adres producenta. Projekt niniejszy podlega adaptacji do istniejących warunków terenowych i technicznych. ZPUE S.A Włoszczowa ul. Jędrzejowska 79c tel. (0-41) fax. (0-41) office@zpue.pl Projekt budowlany stacji 17

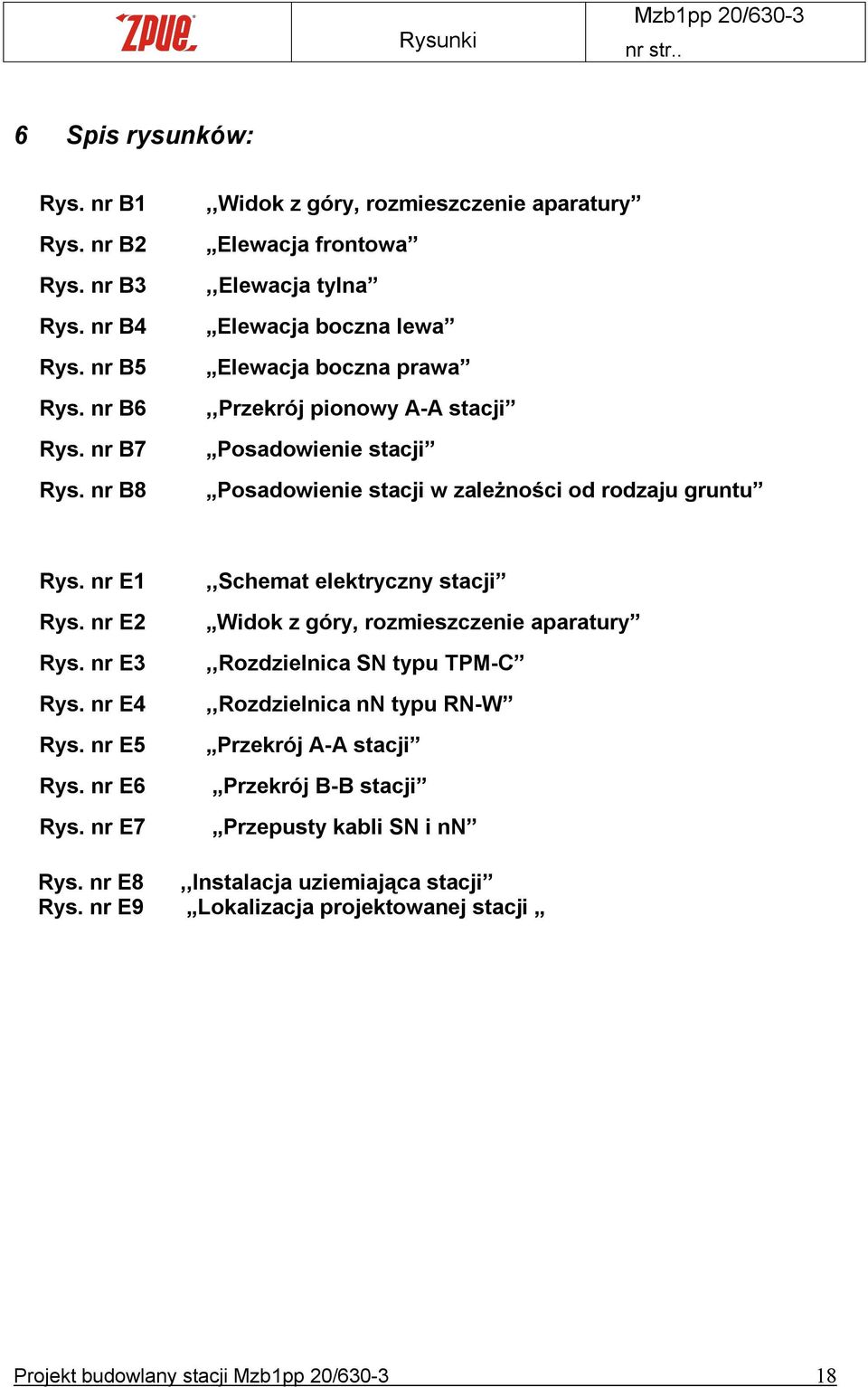

20 Rysunki nr str.. 6 Spis rysunków: Rys. nr B1 Rys. nr B2 Rys. nr B3 Rys. nr B4 Rys. nr B5 Rys. nr B6 Rys. nr B7 Rys. nr B8,,Widok z góry, rozmieszczenie aparatury Elewacja frontowa,,elewacja tylna Elewacja boczna lewa Elewacja boczna prawa,,przekrój pionowy A-A stacji Posadowienie stacji Posadowienie stacji w zależności od rodzaju gruntu Rys. nr E1 Rys. nr E2 Rys. nr E3 Rys. nr E4 Rys. nr E5 Rys. nr E6 Rys. nr E7,,Schemat elektryczny stacji Widok z góry, rozmieszczenie aparatury,,rozdzielnica SN typu TPM-C,,Rozdzielnica nn typu RN-W Przekrój A-A stacji Przekrój B-B stacji Przepusty kabli SN i nn Rys. nr E8,,Instalacja uziemiająca stacji Rys. nr E9 Lokalizacja projektowanej stacji Projekt budowlany stacji 18

21 Rysunki nr str.. II. Informacja dotycząca planu bezpieczeństwa i ochrony zdrowia bioz. 1. Na podstawie Ustawy,,Prawo budowlane z dnia 7 lipca 1994r. /z późniejszymi zmianami/ art. 21A ust. 1a z dnia 27 marca 2003r. stwierdza się konieczność sporządzenia planu bezpieczeństwa i ochrony zdrowia na budowie stacji transformatorowej 15/0,4 kv wraz z sieciami kablowymi w Warszawie w Al. Szucha 25. Odnosi się do tego też rozporządzenie Ministra Infrastruktury : W sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia z r. ( Dziennik Ustaw z 2003 r. nr 120 poz ). 2. Zakres robót oraz kolejność ich realizacji: - Wytyczenie geodezyjne; - Przygotowanie podłoża : - Ustawienie prefabrykowanej stacji transformatorowej ; - Ręczne lub mechaniczne wykonanie wykopów; - Ręczne ułożenie kabli w rowie kablowym; - Wykonanie tras dla kabli NN w budynku ; - Ułożenie kabli na uprzednio wykonanych trasach : - Montaż układów : pomiarowo rozliczeniowego i SZR w rozdzielni głównej ; - Ręczne lub mechaniczne zasypanie rowów kablowych; - Prace demontażowe stacji transformatorowej istniejącej i zbędnych odcinków kabli istniejących ; - Ręczne uporządkowanie terenu budowy; - Inwentaryzacja geodezyjna powykonawcza. 3. Elementy zagospodarowania terenu i infrastruktury podziemnej mogące stwarzać zagrożenie bezpieczeństwa ludzi: Projekt budowlany stacji 19

22 Rysunki nr str.. - Istniejące linie kablowe zarówno do 1 kv jak i 15 kv znajdujące się pod napięciem, - Niezinwentaryzowane urządzenia podziemne na terenie projektowanych wykopów. 4. Przewidywane zagrożenia występujące podczas realizacji w/w robót to: - Związane z ustawieniem prefabrykatu stacji transformatorowej za pomocą dźwigu. - Związane z montażem wyposażenia stacji i rozdzielnicy NN w budynku. - Związane z podłączeniem proj. rozdzielnic do głównej rozdzielnicy (możliwość pojawienia się napięcia w miejscu pracy). - Prace ziemne ( możliwość osunięcia się ścian wykopu ). - Zagrożenia od niezidentyfikowanych mediów i infrastruktury podziemnej. - Praca w pobliżu pracujących urządzeń i sprzętu mechanicznego. - Możliwość potrącenia przez pojazd. 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót stwarzających zagrożenie to szkolenie BHP pracowników zatrudnionych na budowie z potwierdzeniem odbycia szkolenia przez osobę uprawnioną do prowadzenia szkoleń BHP. 6. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych: - Pracownicy muszą posiadać aktualne badania lekarskie adekwatne do pełnionych obowiązków. - Pracownicy muszą przejść przeszkolenie w zakresie bhp. - Elektromonterzy muszą posiadać aktualne przeszkolenia SEP. Projekt budowlany stacji 20

23 Rysunki nr str.. - Prace wykonywać w ścisłym uzgodnieniu ze Służbami Technicznymi STOEN Operator, Inwestora i Kierownictwem obiektu. - Wygrodzenie terenu prowadzenia prac w sposób uniemożliwiający dostęp osobom postronnym na teren wykonywanych prac. - Prace związane z podłączeniem proj. rozdzielnic do rozdzielnicy głównej rozdzielczej wykonać przy wyłączonych spod napięcia urządzeniach. Termin wykonywanych robót uzgodnić z inwestorem. - To samo dotyczy wykonywania muf kablowych. - Całość prac wykonać zgodnie z obowiązującymi przepisami i normami, - Stosować sprzęt i odzież ochronną dopuszczone do użytkowania. - Stosować oznaczenia wizualne zapewniające bezpieczeństwo przy ruchu pojazdów. - W pobliżu miejsc zagrożonych pożarem lub wybuchem nie stosować otwartych źródeł ognia i nie powodować iskrzeń. 7. Zgodnie z Art. 21A, ust.1 Ustawy,,Prawo budowlane i 3.1 Rozporządzenia BIOZ, Kierownik budowy przed rozpoczęciem budowy winien sporządzić lub zapewnić sporządzenie Planu Bezpieczeństwa i Ochrony Zdrowia, zwanym,,planem BIOZ. Projekt budowlany stacji 21

24 Producent stacji: Obiekt: Adres obiektu: Warszawa Al. Szucha25 Inwestor: Ministerstwo Edukacji Narodowej Warszawa Al. Szucha25 Data: Skala: Format: A4 Rysunek nr: B :20 Uprawnienia: Podpis: Tytuł: Adaptowano do projektu: Budowa stacji transformatorowej.

25 Producent stacji: Obiekt: Adres obiektu: Warszawa Al. Szucha25 Inwestor: Ministerstwo Edukacji Narodowej Warszawa Al. Szucha25 Data: Skala: Format: A4 Rysunek nr: B :20 Uprawnienia: Podpis: Tytuł: Adaptowano do projektu:budowa stacji transformatorowej.

26 Producent stacji: Inwestor: MInisterstwo Edukacji Narodowej Warszawa Al. Szucha25 Obiekt: Data: Skala: Format: A4 Rysunek nr: B :20 Uprawnienia: Podpis: Adres obiektu: Warszawa Al. Szucha25 Tytuł: Adaptowano do projektu: Budowa stacji transformatorowej.

27 Producent stacji: Obiekt: Adres obiektu: Warszawa Al. Szucha25 Inwestor: Ministerstwo Edukacji Narodowej Warszawa Al. Szucha25 Data: Skala: Format: A4 Rysunek nr: B :20 Uprawnienia: Podpis: Tytuł: Adaptowano do projektu: Budowa stacji transformatorowej.

28 Producent stacji: Obiekt: Adres obiektu: Warszawa Al. Szucha25 Inwestor: Ministerstwo Edukacji Narodowej Warszawa Al. Szucha25 Data: Skala: Format: A4 Rysunek nr: B :20 Uprawnienia: Podpis: Tytuł: Adaptowano do projektu: Budowa stacji transformatorowej.

29 Producent stacji: Obiekt: Adres obiektu: Warszawa Al. Szucha25 Inwestor: Ministerstwo Edukacji Narodowej Warszawa Al. Szucha25 Data: Skala: Format: A4 Rysunek nr: B :20 Uprawnienia: Podpis: Tytuł: Adaptowano do projektu: Budowa stacji transformatorowej.

30 Producent stacji: Obiekt: Adres obiektu: Warszawa Al. Szucha25 Inwestor: Ministerstwo Edukacji Narodowej Warszawa Al. Szucha25 Data: Skala: 1:50 Format: A4 Uprawnienia: Rysunek nr: B7 Podpis: Tytuł: Adaptowano do projektu: Budowa stacji transformatorowej.

31 Producent stacji: Inwestor: Ministerstwo Edukacji Narodowej Warszawa Al. Szucha25 Obiekt: Data: Skala: Format: A4 Rysunek nr: B :25 Uprawnienia: Podpis: Adres obiektu: Warszawa Al. Szucha25 Tytuł: Adaptowano do projektu: Budowa stacji transformatorowej.

32 Producent stacji: Obiekt: Adres obiektu: Warszawa Al. Szucha25 Inwestor: Ministerstwo Edukacji Narodowej Warszawa Al. Szucha25 Data: Skala: Format: A4 Uprawnienia: Rysunek nr: E1 Podpis: Tytuł: Adaptowano do projektu: Budowa stacji transformatorowej.

33 Producent stacji: Inwestor: Ministerstwo Edukacji Narodowej Warszawa Al. Szucha25 Obiekt: Data: Skala: Format: A4 Rysunek nr: E :20 Uprawnienia: Podpis: Adres obiektu: Warszawa Al. Szucha25 Tytuł: Adaptowano do projektu: Budowa stacji transformatorowej.

34 Producent stacji: Obiekt: Adres obiektu: Warszawa Al. Szucha25 Inwestor: Ministerstwo Edukacji Narodowej Warszawa Al. Szucha25 Data: Skala: Format: A4 Rysunek nr: E :25 Uprawnienia: Podpis: Tytuł: Adaptowano do projektu: Budowa stacji transformatorowej.

35 Producent stacji: Obiekt: Adres obiektu: Warszawa Al. Szucha25 Inwestor: Ministerstwo Edukacji Narodowej Warszawa Al. Szucha25 Data: Skala: Format: A4 Rysunek nr: E :20 Uprawnienia: Podpis: Tytuł: Adaptowano do projektu: Budowa stacji transformatorowej.

36 Producent stacji: Obiekt: Adres obiektu: Warszawa Al. Szucha25 Inwestor: Ministerstwo Edukacji Narodowej Warszawa Al. Szucha25 Data: Skala: Format: A4 Rysunek nr: E :20 Uprawnienia: Podpis: Tytuł: Adaptowano do projektu: Budowa stacji transformatorowej.

37 Producent stacji: Inwestor: Ministerstwo Edukacji Narodowej Warszawa Al. Szucha25 Obiekt: Data: Skala: Format: A4 Rysunek nr: E :20 Uprawnienia: Podpis: Adres obiektu: Warszawa Al. Szucha25 Tytuł: Adaptowano do projektu: Budowa stacji transformatorowej.

38 Producent stacji: Obiekt: Adres obiektu: Warszawa Al. Szucha25 Inwestor: Ministerstwo Edukacji Narodowej Warszawa Al. Szucha25 Data: Skala: Format: A4 Rysunek nr: E :10 Uprawnienia: Podpis: Tytuł: Adaptowano do projektu: Budowa stacji transformatorowej.

39 Producent stacji: Obiekt: Adres obiektu: Warszawa Al. Szucha25 Inwestor: Ministerstwo Edukacji Narodowej Warszawa Al. Szucha25 Data: Skala: --- Format: A4 Uprawnienia: Rysunek nr: E8 Podpis: Tytuł: Adaptowano do projektu: Budowa stacji transformatorowej.
