H 250 / M9 Przepływomierz rotametryczny

Transkrypt

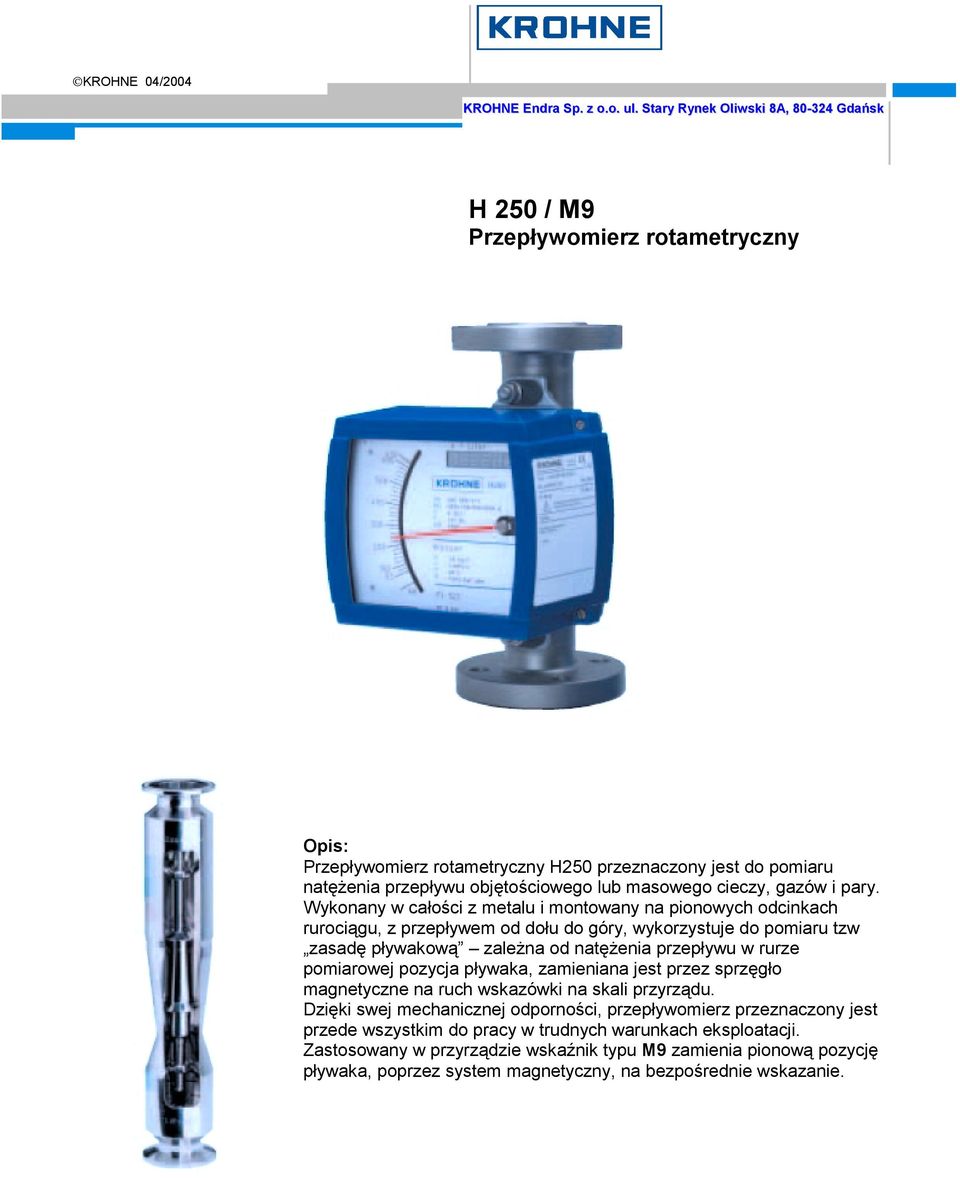

1 KROHNE 04/4 KROHNE Endra Sp. z o.o. ul. Stary Rynek Oliwski 8A, Gdańsk H 250 / M9 Przepływomierz rotametryczny Opis: Przepływomierz rotametryczny H250 przeznaczony jest do pomiaru natężenia przepływu objętościowego lub masowego cieczy, gazów i pary. Wykonany w całości z metalu i montowany na pionowych odcinkach rurociągu, z przepływem od dołu do góry, wykorzystuje do pomiaru tzw zasadę pływakową zależna od natężenia przepływu w rurze pomiarowej pozycja pływaka, zamieniana jest przez sprzęgło magnetyczne na ruch wskazówki na skali przyrządu. Dzięki swej mechanicznej odporności, przepływomierz przeznaczony jest przede wszystkim do pracy w trudnych warunkach eksploatacji. Zastosowany w przyrządzie wskaźnik typu M9 zamienia pionową pozycję pływaka, poprzez system magnetyczny, na bezpośrednie wskazanie.

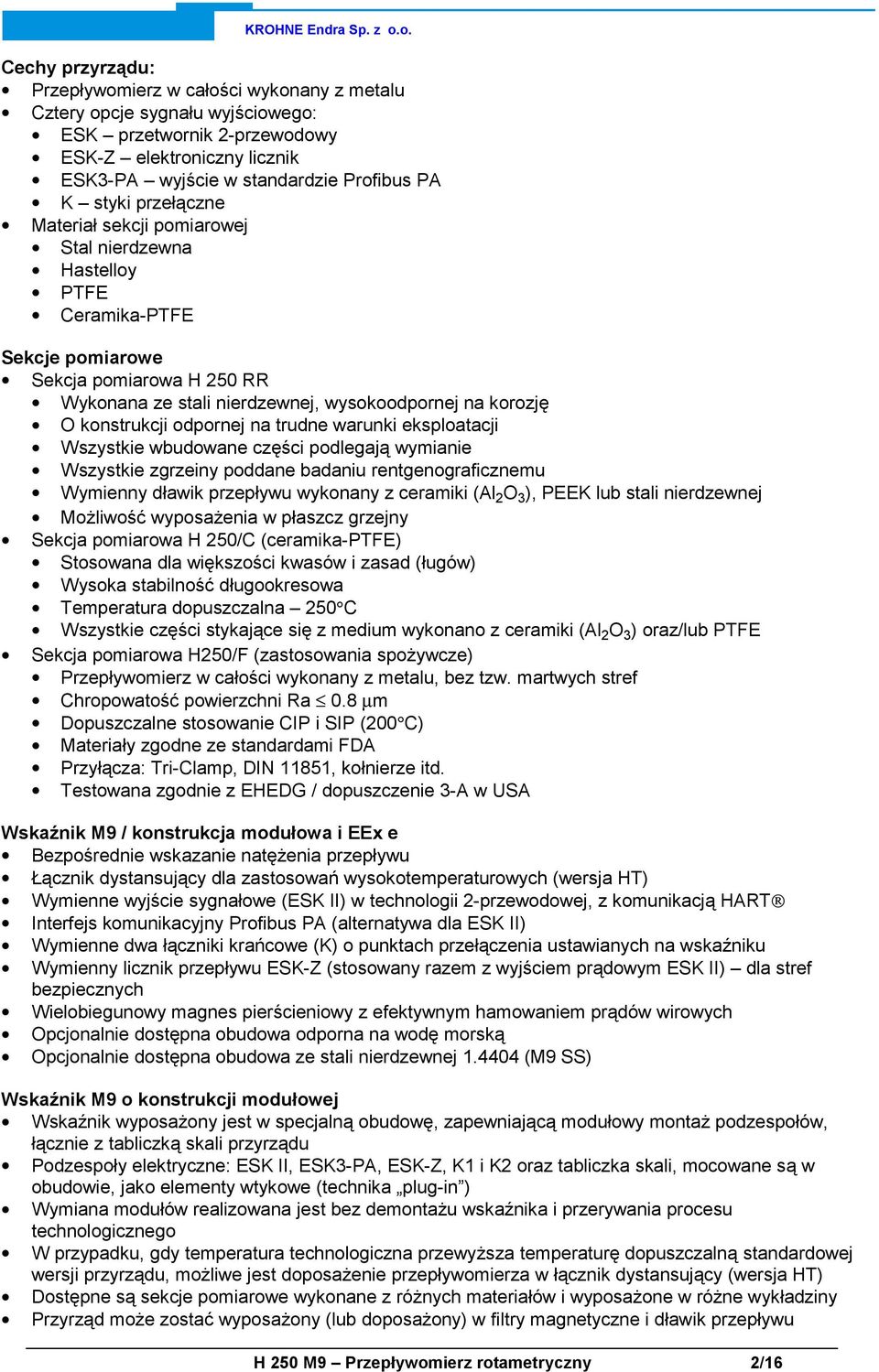

2 Cechy przyrządu: Przepływomierz w całości wykonany z metalu Cztery opcje sygnału wyjściowego: ESK przetwornik 2-przewodowy ESK-Z elektroniczny licznik ESK3-PA wyjście w standardzie Profibus PA K styki przełączne Materiał sekcji pomiarowej Stal nierdzewna Hastelloy PTFE Ceramika-PTFE Sekcje pomiarowe Sekcja pomiarowa H 250 RR Wykonana ze stali nierdzewnej, wysokoodpornej na korozję O konstrukcji odpornej na trudne warunki eksploatacji Wszystkie wbudowane części podlegają wymianie Wszystkie zgrzeiny poddane badaniu rentgenograficznemu Wymienny dławik przepływu wykonany z ceramiki (Al 2 O 3 ), PEEK lub stali nierdzewnej Możliwość wyposażenia w płaszcz grzejny Sekcja pomiarowa H 250/C (ceramika-ptfe) Stosowana dla większości kwasów i zasad (ługów) Wysoka stabilność długookresowa Temperatura dopuszczalna 250 C Wszystkie części stykające się z medium wykonano z ceramiki (Al 2 O 3 ) oraz/lub PTFE Sekcja pomiarowa H250/F (zastosowania spożywcze) Przepływomierz w całości wykonany z metalu, bez tzw. martwych stref Chropowatość powierzchni Ra 0.8 µm Dopuszczalne stosowanie CIP i SIP ( C) Materiały zgodne ze standardami FDA Przyłącza: Tri-Clamp, DIN 11851, kołnierze itd. Testowana zgodnie z EHEDG / dopuszczenie 3-A w USA Wskaźnik M9 / konstrukcja modułowa i EEx e Bezpośrednie wskazanie natężenia przepływu Łącznik dystansujący dla zastosowań wysokotemperaturowych (wersja HT) Wymienne wyjście sygnałowe (ESK II) w technologii 2-przewodowej, z komunikacją HART Interfejs komunikacyjny Profibus PA (alternatywa dla ESK II) Wymienne dwa łączniki krańcowe (K) o punktach przełączenia ustawianych na wskaźniku Wymienny licznik przepływu ESK-Z (stosowany razem z wyjściem prądowym ESK II) dla stref bezpiecznych Wielobiegunowy magnes pierścieniowy z efektywnym hamowaniem prądów wirowych Opcjonalnie dostępna obudowa odporna na wodę morską Opcjonalnie dostępna obudowa ze stali nierdzewnej (M9 SS) Wskaźnik M9 o konstrukcji modułowej Wskaźnik wyposażony jest w specjalną obudowę, zapewniającą modułowy montaż podzespołów, łącznie z tabliczką skali przyrządu Podzespoły elektryczne: ESK II, ESK3-PA, ESK-Z, K1 i K2 oraz tabliczka skali, mocowane są w obudowie, jako elementy wtykowe (technika plug-in ) Wymiana modułów realizowana jest bez demontażu wskaźnika i przerywania procesu technologicznego W przypadku, gdy temperatura technologiczna przewyższa temperaturę dopuszczalną standardowej wersji przyrządu, możliwe jest doposażenie przepływomierza w łącznik dystansujący (wersja HT) Dostępne są sekcje pomiarowe wykonane z różnych materiałów i wyposażone w różne wykładziny Przyrząd może zostać wyposażony (lub doposażony) w filtry magnetyczne i dławik przepływu H 250 M9 Przepływomierz rotametryczny 2/16

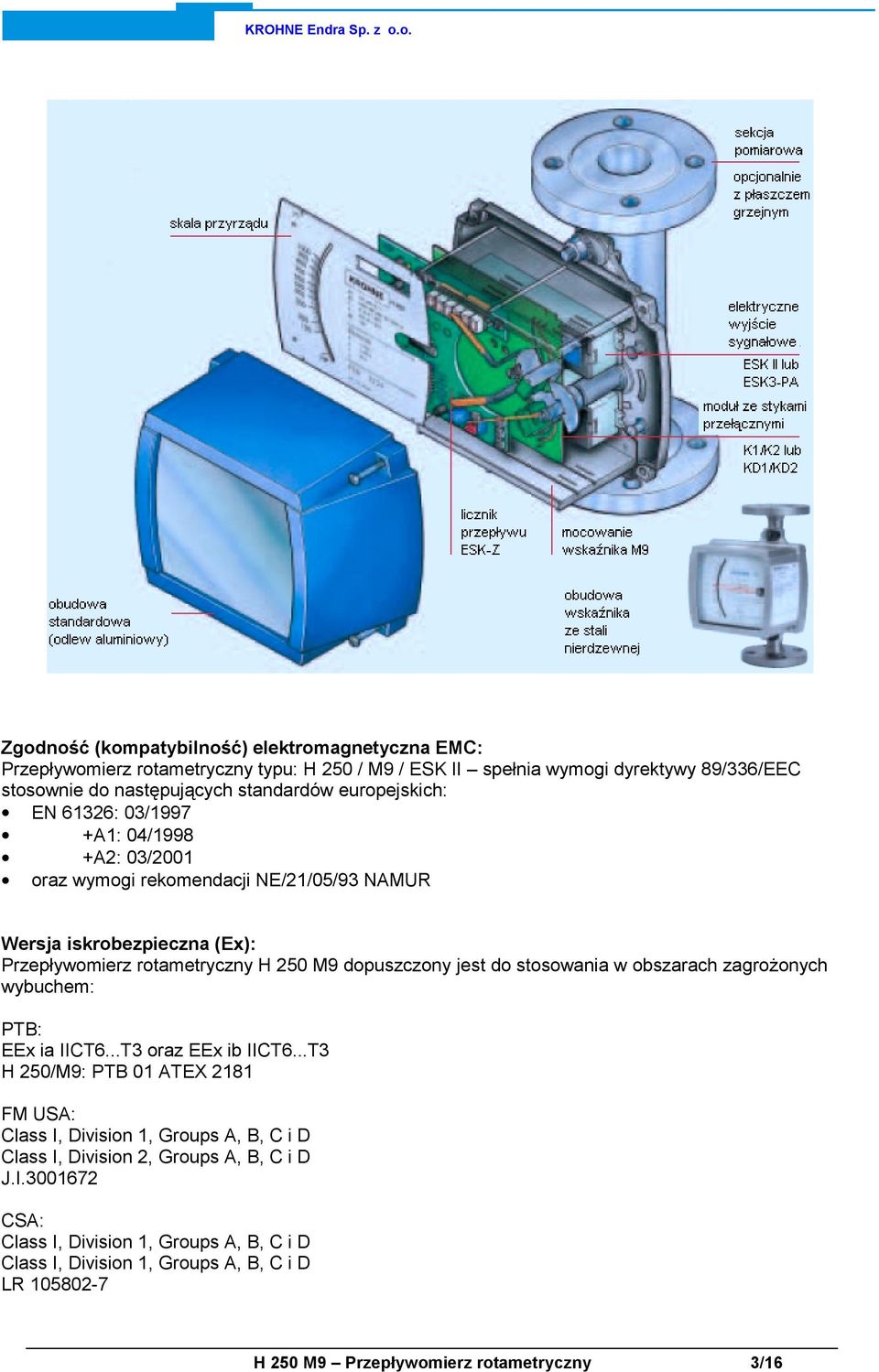

3 Zgodność (kompatybilność) elektromagnetyczna EMC: Przepływomierz rotametryczny typu: H 250 / M9 / ESK II spełnia wymogi dyrektywy 89/336/EEC stosownie do następujących standardów europejskich: EN 61326: 03/1997 +A1: 04/1998 +A2: 03/1 oraz wymogi rekomendacji NE/21/05/93 NAMUR Wersja iskrobezpieczna (Ex): Przepływomierz rotametryczny H 250 M9 dopuszczony jest do stosowania w obszarach zagrożonych wybuchem: PTB: EEx ia IICT6...T3 oraz EEx ib IICT6...T3 H 250/M9: PTB 01 ATEX 2181 FM USA: Class I, Division 1, Groups A, B, C i D Class I, Division 2, Groups A, B, C i D J.I.1672 CSA: Class I, Division 1, Groups A, B, C i D Class I, Division 1, Groups A, B, C i D LR H 250 M9 Przepływomierz rotametryczny 3/16

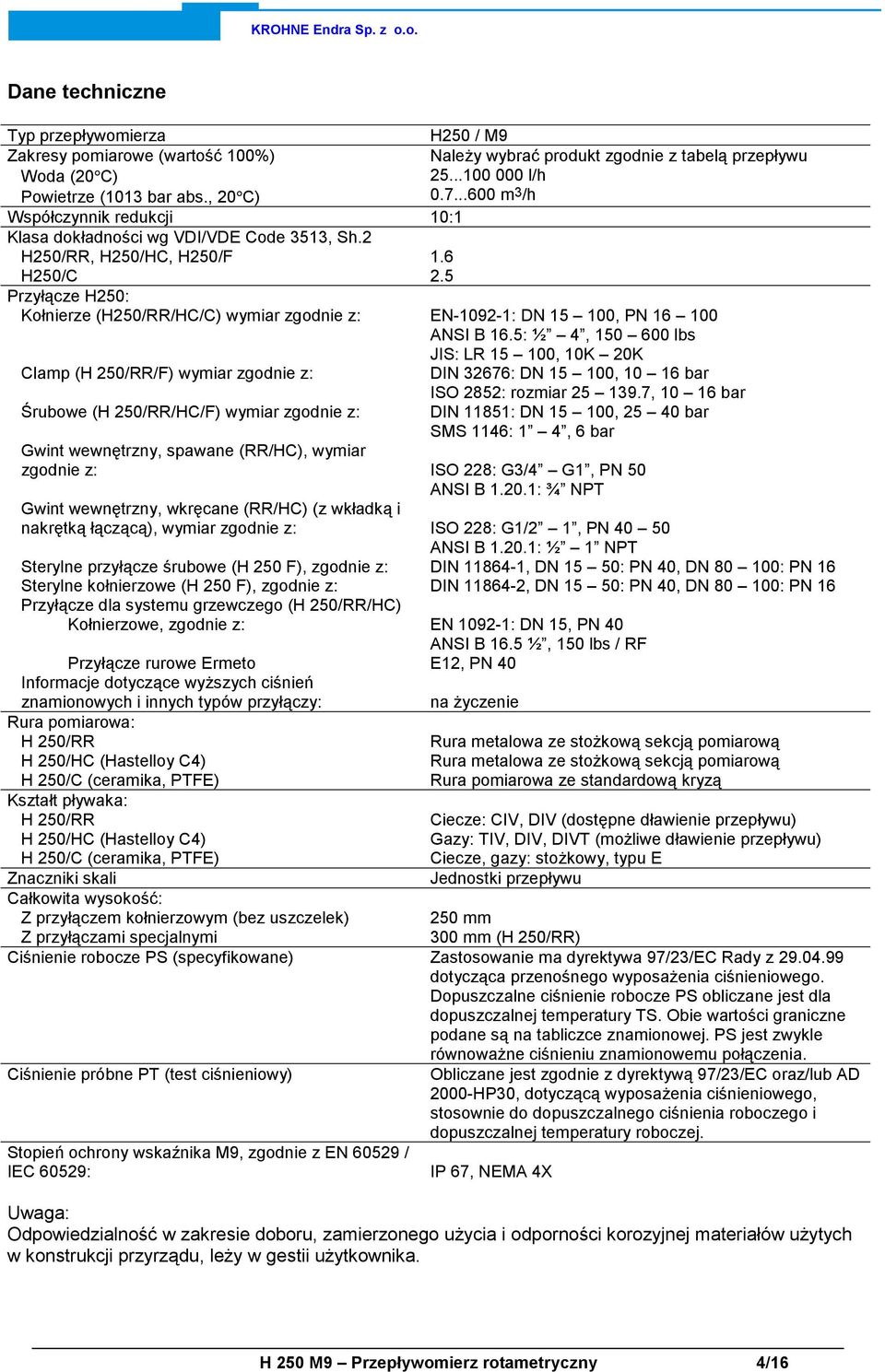

4 Dane techniczne Typ przepływomierza H250 / M9 Zakresy pomiarowe (wartość 100%) Woda (20 C) Powietrze (1013 bar abs., 20 C) Współczynnik redukcji 10:1 Klasa dokładności wg VDI/VDE Code 3513, Sh.2 H250/RR, H250/HC, H250/F 1.6 H250/C 2.5 Przyłącze H250: Kołnierze (H250/RR/HC/C) wymiar zgodnie z: Clamp (H 250/RR/F) wymiar zgodnie z: Śrubowe (H 250/RR/HC/F) wymiar zgodnie z: Gwint wewnętrzny, spawane (RR/HC), wymiar zgodnie z: Gwint wewnętrzny, wkręcane (RR/HC) (z wkładką i nakrętką łączącą), wymiar zgodnie z: Sterylne przyłącze śrubowe (H 250 F), zgodnie z: Sterylne kołnierzowe (H 250 F), zgodnie z: Przyłącze dla systemu grzewczego (H 250/RR/HC) Kołnierzowe, zgodnie z: Przyłącze rurowe Ermeto Informacje dotyczące wyższych ciśnień znamionowych i innych typów przyłączy: Rura pomiarowa: H 250/RR H 250/HC (Hastelloy C4) H 250/C (ceramika, PTFE) Kształt pływaka: H 250/RR H 250/HC (Hastelloy C4) H 250/C (ceramika, PTFE) Znaczniki skali Całkowita wysokość: Z przyłączem kołnierzowym (bez uszczelek) Z przyłączami specjalnymi Należy wybrać produkt zgodnie z tabelą przepływu l/h m 3 /h EN : DN , PN ANSI B 16.5: ½ 4, lbs JIS: LR , 10K 20K DIN 32676: DN , bar ISO 2852: rozmiar , bar DIN 11851: DN , bar SMS 1146: 1 4, 6 bar ISO 228: G3/4 G1, PN 50 ANSI B : ¾ NPT ISO 228: G1/2 1, PN ANSI B : ½ 1 NPT DIN , DN 15 50: PN 40, DN : PN 16 DIN , DN 15 50: PN 40, DN : PN 16 EN : DN 15, PN 40 ANSI B 16.5 ½, 150 lbs / RF E12, PN 40 na życzenie Rura metalowa ze stożkową sekcją pomiarową Rura metalowa ze stożkową sekcją pomiarową Rura pomiarowa ze standardową kryzą Ciecze: CIV, DIV (dostępne dławienie przepływu) Gazy: TIV, DIV, DIVT (możliwe dławienie przepływu) Ciecze, gazy: stożkowy, typu E Jednostki przepływu 250 mm mm (H 250/RR) Ciśnienie robocze PS (specyfikowane) Zastosowanie ma dyrektywa 97/23/EC Rady z dotycząca przenośnego wyposażenia ciśnieniowego. Dopuszczalne ciśnienie robocze PS obliczane jest dla dopuszczalnej temperatury TS. Obie wartości graniczne podane są na tabliczce znamionowej. PS jest zwykle równoważne ciśnieniu znamionowemu połączenia. Ciśnienie próbne PT (test ciśnieniowy) Stopień ochrony wskaźnika M9, zgodnie z EN / IEC 60529: Obliczane jest zgodnie z dyrektywą 97/23/EC oraz/lub AD 0-HP30, dotyczącą wyposażenia ciśnieniowego, stosownie do dopuszczalnego ciśnienia roboczego i dopuszczalnej temperatury roboczej. IP 67, NEMA 4X Uwaga: Odpowiedzialność w zakresie doboru, zamierzonego użycia i odporności korozyjnej materiałów użytych w konstrukcji przyrządu, leży w gestii użytkownika. H 250 M9 Przepływomierz rotametryczny 4/16

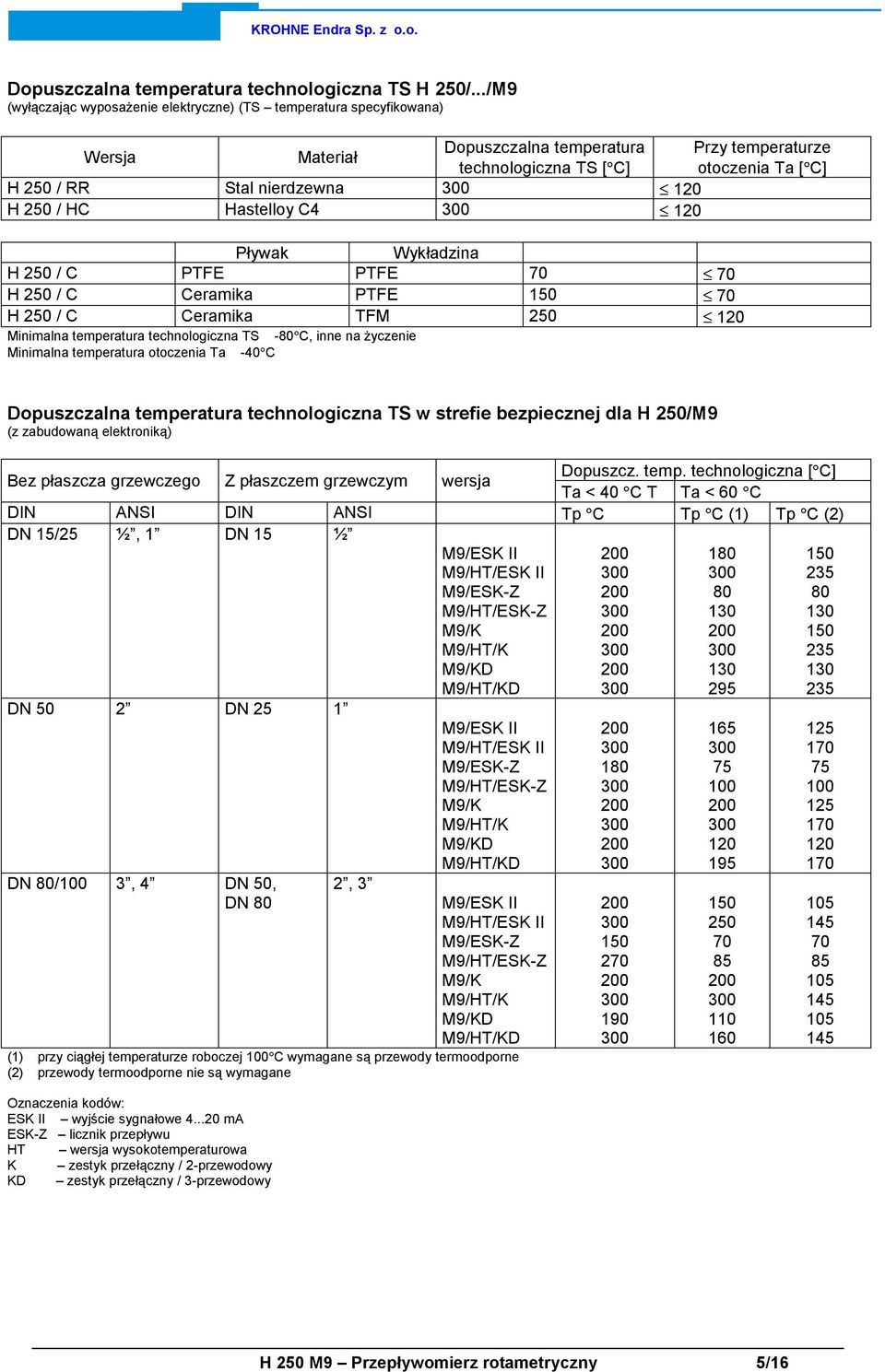

5 Dopuszczalna temperatura technologiczna TS H 250/.../M9 (wyłączając wyposażenie elektryczne) (TS temperatura specyfikowana) Wersja Materiał Dopuszczalna temperatura Przy temperaturze technologiczna TS [ C] otoczenia Ta [ C] H 250 / RR Stal nierdzewna 120 H 250 / HC Hastelloy C4 120 Pływak Wykładzina H 250 / C PTFE PTFE H 250 / C Ceramika PTFE H 250 / C Ceramika TFM Minimalna temperatura technologiczna TS -80 C, inne na życzenie Minimalna temperatura otoczenia Ta -40 C Dopuszczalna temperatura technologiczna TS w strefie bezpiecznej dla H 250/M9 (z zabudowaną elektroniką) Bez płaszcza grzewczego Z płaszczem grzewczym wersja Dopuszcz. temp. technologiczna [ C] Ta < 40 C T Ta < 60 C DIN ANSI DIN ANSI Tp C Tp C (1) Tp C (2) DN 15/25 ½, 1 DN 15 ½ M9/ESK II M9/HT/ESK II M9/ESK-Z M9/HT/ESK-Z M9/K M9/HT/K M9/KD M9/HT/KD DN 50 2 DN 25 1 DN 80/100 3, 4 DN 50, DN 80 2, 3 M9/ESK II M9/HT/ESK II M9/ESK-Z M9/HT/ESK-Z M9/K M9/HT/K M9/KD M9/HT/KD M9/ESK II M9/HT/ESK II M9/ESK-Z M9/HT/ESK-Z M9/K M9/HT/K M9/KD M9/HT/KD (1) przy ciągłej temperaturze roboczej 100 C wymagane są przewody termoodporne (2) przewody termoodporne nie są wymagane Oznaczenia kodów: ESK II wyjście sygnałowe ma ESK-Z licznik przepływu HT wersja wysokotemperaturowa K zestyk przełączny / 2-przewodowy KD zestyk przełączny / 3-przewodowy H 250 M9 Przepływomierz rotametryczny 5/16

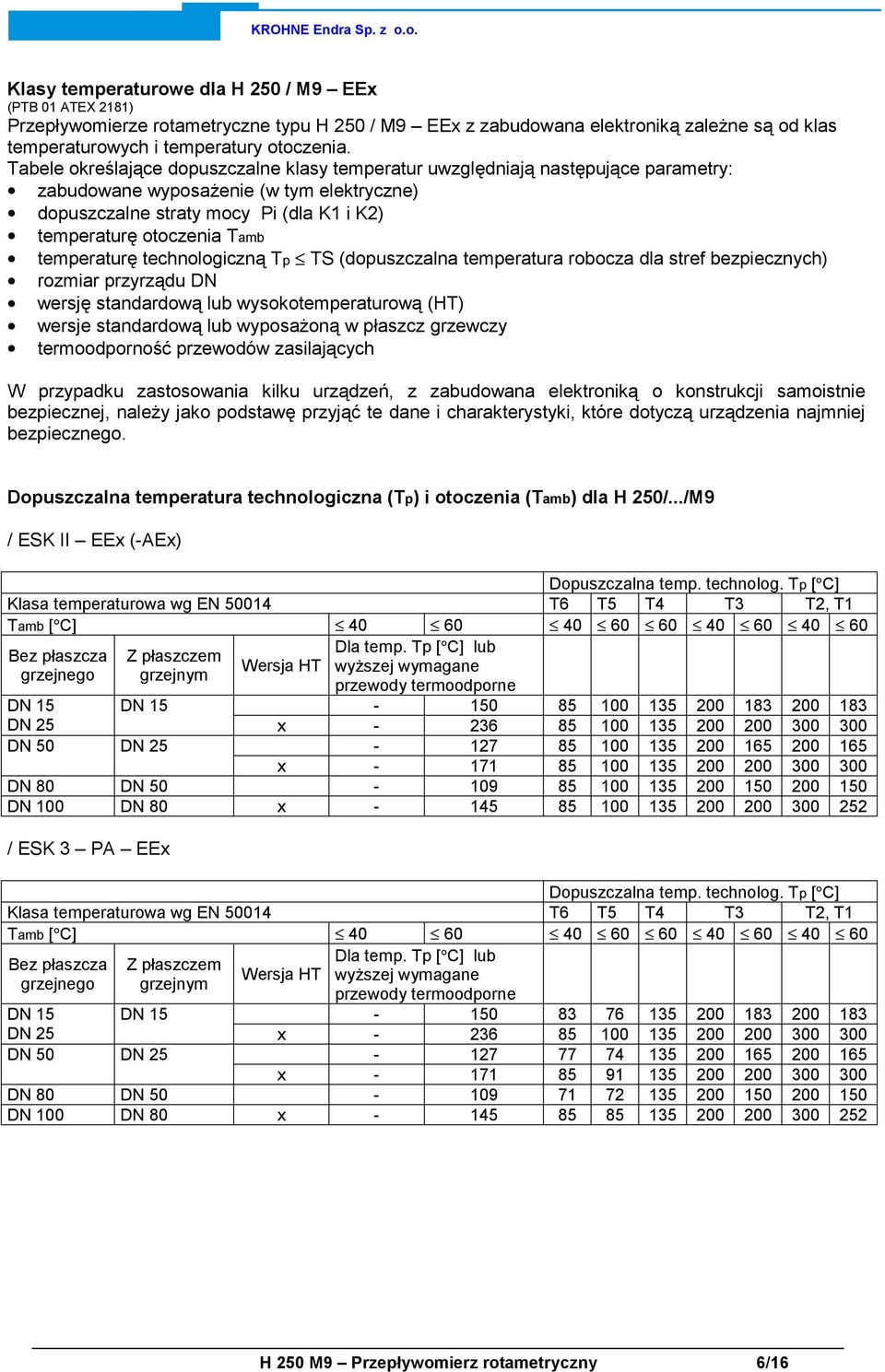

6 Klasy temperaturowe dla H 250 / M9 EEx (PTB 01 ATEX 2181) Przepływomierze rotametryczne typu H 250 / M9 EEx z zabudowana elektroniką zależne są od klas temperaturowych i temperatury otoczenia. Tabele określające dopuszczalne klasy temperatur uwzględniają następujące parametry: zabudowane wyposażenie (w tym elektryczne) dopuszczalne straty mocy Pi (dla K1 i K2) temperaturę otoczenia Tamb temperaturę technologiczną Tp TS (dopuszczalna temperatura robocza dla stref bezpiecznych) rozmiar przyrządu DN wersję standardową lub wysokotemperaturową (HT) wersje standardową lub wyposażoną w płaszcz grzewczy termoodporność przewodów zasilających W przypadku zastosowania kilku urządzeń, z zabudowana elektroniką o konstrukcji samoistnie bezpiecznej, należy jako podstawę przyjąć te dane i charakterystyki, które dotyczą urządzenia najmniej bezpiecznego. Dopuszczalna temperatura technologiczna (Tp) i otoczenia (Tamb) dla H 250/.../M9 / ESK II EEx (-AEx) Dopuszczalna temp. technolog. Tp [ C] Klasa temperaturowa wg EN T6 T5 T4 T3 T2, T1 Tamb [ C] Bez płaszcza grzejnego Z płaszczem grzejnym Dla temp. Tp [ C] lub Wersja HT wyższej wymagane przewody termoodporne x DN 15 DN 15 DN 25 DN 50 DN x DN 80 DN DN 100 DN 80 x / ESK 3 PA EEx Dopuszczalna temp. technolog. Tp [ C] Klasa temperaturowa wg EN T6 T5 T4 T3 T2, T1 Tamb [ C] Bez płaszcza grzejnego Z płaszczem grzejnym Dla temp. Tp [ C] lub Wersja HT wyższej wymagane przewody termoodporne x DN 15 DN 15 DN 25 DN 50 DN x DN 80 DN DN 100 DN 80 x H 250 M9 Przepływomierz rotametryczny 6/16

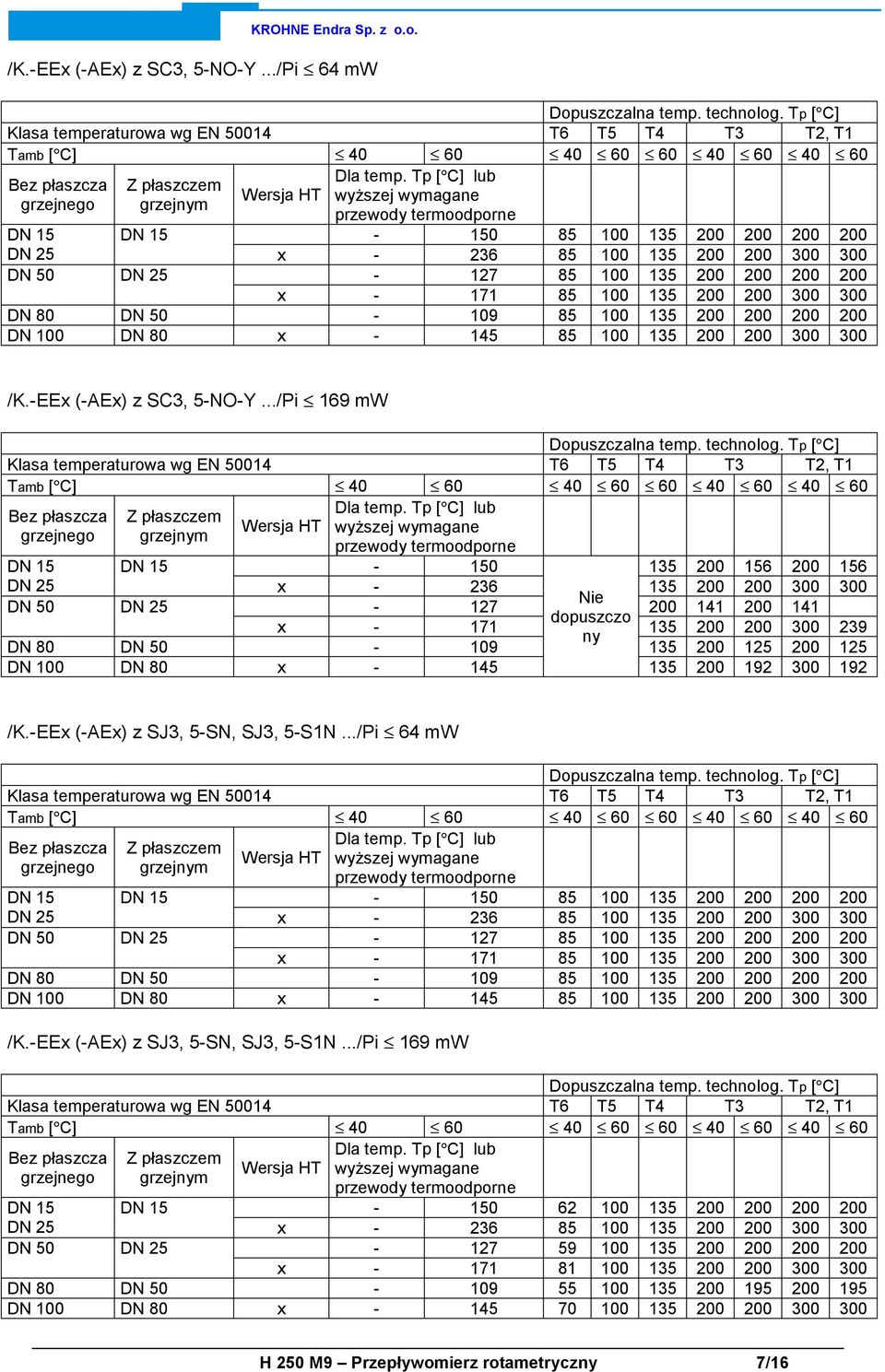

7 /K.-EEx (-AEx) z SC3, 5-NO-Y.../Pi 64 mw Dopuszczalna temp. technolog. Tp [ C] Klasa temperaturowa wg EN T6 T5 T4 T3 T2, T1 Tamb [ C] Bez płaszcza grzejnego Z płaszczem grzejnym Dla temp. Tp [ C] lub Wersja HT wyższej wymagane przewody termoodporne x DN 15 DN 15 DN 25 DN 50 DN x DN 80 DN DN 100 DN 80 x /K.-EEx (-AEx) z SC3, 5-NO-Y.../Pi 169 mw Dopuszczalna temp. technolog. Tp [ C] Klasa temperaturowa wg EN T6 T5 T4 T3 T2, T1 Tamb [ C] Bez płaszcza grzejnego DN 15 DN 15 DN 25 DN 50 DN 25 Z płaszczem grzejnym Dla temp. Tp [ C] lub Wersja HT wyższej wymagane przewody termoodporne x Nie dopuszczo x ny DN 80 DN DN 100 DN 80 x /K.-EEx (-AEx) z SJ3, 5-SN, SJ3, 5-S1N.../Pi 64 mw Dopuszczalna temp. technolog. Tp [ C] Klasa temperaturowa wg EN T6 T5 T4 T3 T2, T1 Tamb [ C] Bez płaszcza grzejnego Z płaszczem grzejnym Dla temp. Tp [ C] lub Wersja HT wyższej wymagane przewody termoodporne x DN 15 DN 15 DN 25 DN 50 DN x DN 80 DN DN 100 DN 80 x /K.-EEx (-AEx) z SJ3, 5-SN, SJ3, 5-S1N.../Pi 169 mw Dopuszczalna temp. technolog. Tp [ C] Klasa temperaturowa wg EN T6 T5 T4 T3 T2, T1 Tamb [ C] Bez płaszcza grzejnego Z płaszczem grzejnym Dla temp. Tp [ C] lub Wersja HT wyższej wymagane przewody termoodporne x DN 15 DN 15 DN 25 DN 50 DN x DN 80 DN DN 100 DN 80 x H 250 M9 Przepływomierz rotametryczny 7/16

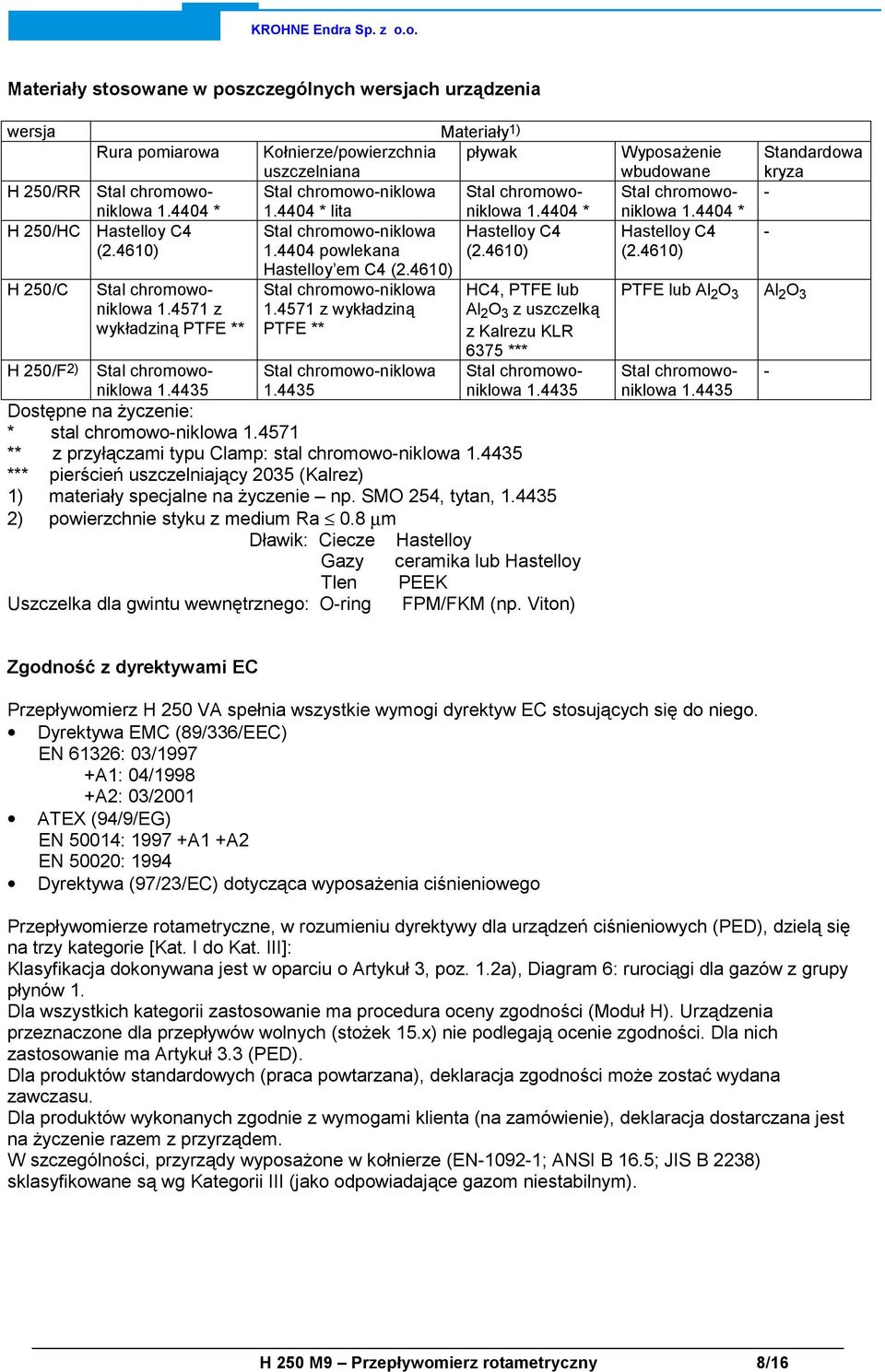

8 Materiały stosowane w poszczególnych wersjach urządzenia wersja Materiały 1) Rura pomiarowa Kołnierze/powierzchnia uszczelniana pływak H 250/RR Stal chromowoniklowa Stal chromowo-niklowa Stal chromowo * * lita niklowa * H 250/HC Hastelloy C4 Stal chromowo-niklowa Hastelloy C4 (2.4610) powlekana (2.4610) H 250/C Stal chromowoniklowa z wykładziną PTFE ** Hastelloy em C4 (2.4610) Stal chromowo-niklowa z wykładziną PTFE ** HC4, PTFE lub Al 2 O 3 z uszczelką z Kalrezu KLR 6375 *** H 250/F 2) Stal chromowoniklowa Stal chromowo-niklowa Stal chromowoniklowa Dostępne na życzenie: * stal chromowo-niklowa ** z przyłączami typu Clamp: stal chromowo-niklowa *** pierścień uszczelniający 2035 (Kalrez) 1) materiały specjalne na życzenie np. SMO 254, tytan, ) powierzchnie styku z medium Ra 0.8 µm Dławik: Ciecze Gazy Tlen Uszczelka dla gwintu wewnętrznego: O-ring Hastelloy ceramika lub Hastelloy PEEK FPM/FKM (np. Viton) Wyposażenie wbudowane Stal chromowoniklowa * Hastelloy C4 (2.4610) PTFE lub Al 2 O 3 Al 2 O 3 Stal chromowoniklowa Standardowa kryza Zgodność z dyrektywami EC Przepływomierz H 250 VA spełnia wszystkie wymogi dyrektyw EC stosujących się do niego. Dyrektywa EMC (89/336/EEC) EN 61326: 03/1997 +A1: 04/1998 +A2: 03/1 ATEX (94/9/EG) EN 50014: A1 +A2 EN 50020: 1994 Dyrektywa (97/23/EC) dotycząca wyposażenia ciśnieniowego Przepływomierze rotametryczne, w rozumieniu dyrektywy dla urządzeń ciśnieniowych (PED), dzielą się na trzy kategorie [Kat. I do Kat. III]: Klasyfikacja dokonywana jest w oparciu o Artykuł 3, poz. 1.2a), Diagram 6: rurociągi dla gazów z grupy płynów 1. Dla wszystkich kategorii zastosowanie ma procedura oceny zgodności (Moduł H). Urządzenia przeznaczone dla przepływów wolnych (stożek 15.x) nie podlegają ocenie zgodności. Dla nich zastosowanie ma Artykuł 3.3 (PED). Dla produktów standardowych (praca powtarzana), deklaracja zgodności może zostać wydana zawczasu. Dla produktów wykonanych zgodnie z wymogami klienta (na zamówienie), deklaracja dostarczana jest na życzenie razem z przyrządem. W szczególności, przyrządy wyposażone w kołnierze (EN ; ANSI B 16.5; JIS B 2238) sklasyfikowane są wg Kategorii III (jako odpowiadające gazom niestabilnym). H 250 M9 Przepływomierz rotametryczny 8/16

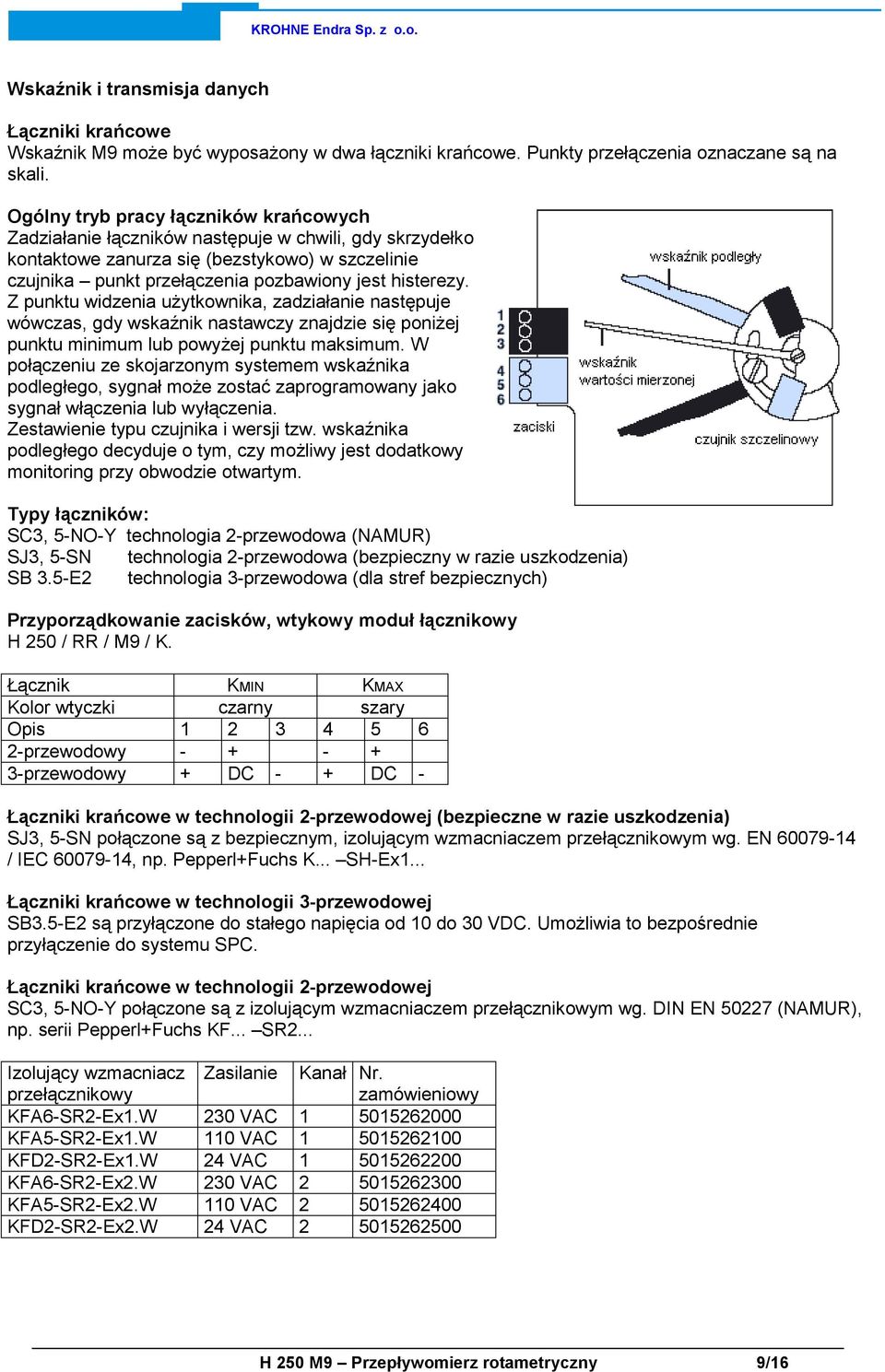

9 Wskaźnik i transmisja danych Łączniki krańcowe Wskaźnik M9 może być wyposażony w dwa łączniki krańcowe. Punkty przełączenia oznaczane są na skali. Ogólny tryb pracy łączników krańcowych Zadziałanie łączników następuje w chwili, gdy skrzydełko kontaktowe zanurza się (bezstykowo) w szczelinie czujnika punkt przełączenia pozbawiony jest histerezy. Z punktu widzenia użytkownika, zadziałanie następuje wówczas, gdy wskaźnik nastawczy znajdzie się poniżej punktu minimum lub powyżej punktu maksimum. W połączeniu ze skojarzonym systemem wskaźnika podległego, sygnał może zostać zaprogramowany jako sygnał włączenia lub wyłączenia. Zestawienie typu czujnika i wersji tzw. wskaźnika podległego decyduje o tym, czy możliwy jest dodatkowy monitoring przy obwodzie otwartym. Typy łączników: SC3, 5-NO-Y technologia 2-przewodowa (NAMUR) SJ3, 5-SN technologia 2-przewodowa (bezpieczny w razie uszkodzenia) SB 3.5-E2 technologia 3-przewodowa (dla stref bezpiecznych) Przyporządkowanie zacisków, wtykowy moduł łącznikowy H 250 / RR / M9 / K. Łącznik KMIN KMAX Kolor wtyczki czarny szary Opis przewodowy przewodowy + DC - + DC - Łączniki krańcowe w technologii 2-przewodowej (bezpieczne w razie uszkodzenia) SJ3, 5-SN połączone są z bezpiecznym, izolującym wzmacniaczem przełącznikowym wg. EN / IEC , np. Pepperl+Fuchs K... SH-Ex1... Łączniki krańcowe w technologii 3-przewodowej SB3.5-E2 są przyłączone do stałego napięcia od 10 do 30 VDC. Umożliwia to bezpośrednie przyłączenie do systemu SPC. Łączniki krańcowe w technologii 2-przewodowej SC3, 5-NO-Y połączone są z izolującym wzmacniaczem przełącznikowym wg. DIN EN (NAMUR), np. serii Pepperl+Fuchs KF... SR2... Izolujący wzmacniacz przełącznikowy Zasilanie Kanał Nr. zamówieniowy KFA6-SR2-Ex1.W 230 VAC KFA5-SR2-Ex1.W 110 VAC KFD2-SR2-Ex1.W 24 VAC KFA6-SR2-Ex2.W 230 VAC KFA5-SR2-Ex2.W 110 VAC KFD2-SR2-Ex2.W 24 VAC H 250 M9 Przepływomierz rotametryczny 9/16

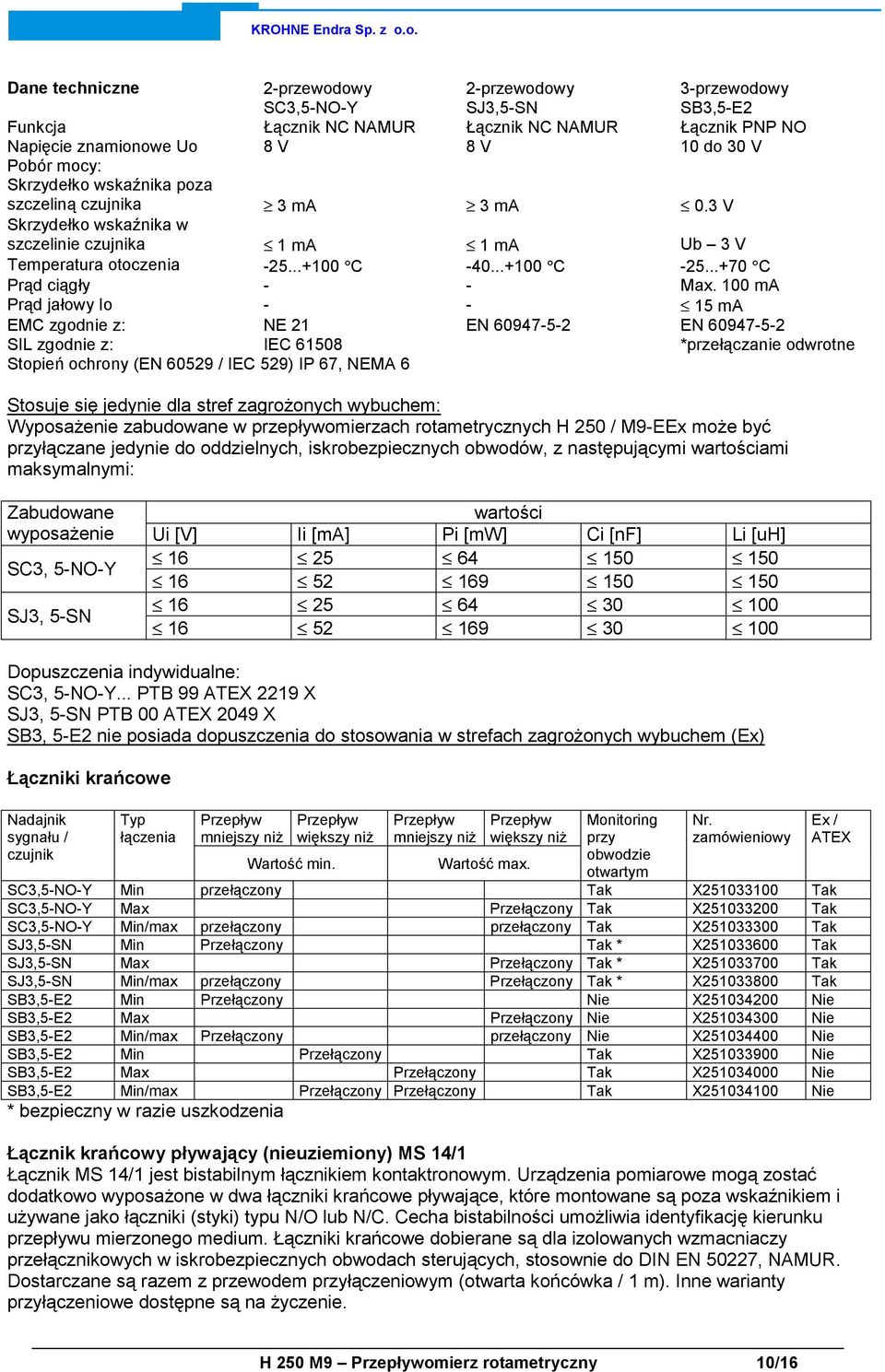

10 Dane techniczne 2-przewodowy 2-przewodowy 3-przewodowy SC3,5-NO-Y SJ3,5-SN SB3,5-E2 Funkcja Łącznik NC NAMUR Łącznik NC NAMUR Łącznik PNP NO Napięcie znamionowe Uo 8 V 8 V 10 do 30 V Pobór mocy: Skrzydełko wskaźnika poza szczeliną czujnika 3 ma 3 ma 0.3 V Skrzydełko wskaźnika w szczelinie czujnika 1 ma 1 ma Ub 3 V Temperatura otoczenia C C C Prąd ciągły - - Max. 100 ma Prąd jałowy Io ma EMC zgodnie z: NE 21 EN EN SIL zgodnie z: IEC *przełączanie odwrotne Stopień ochrony (EN / IEC 529) IP 67, NEMA 6 Stosuje się jedynie dla stref zagrożonych wybuchem: Wyposażenie zabudowane w przepływomierzach rotametrycznych H 250 / M9-EEx może być przyłączane jedynie do oddzielnych, iskrobezpiecznych obwodów, z następującymi wartościami maksymalnymi: Zabudowane wartości wyposażenie Ui [V] Ii [ma] Pi [mw] Ci [nf] Li [uh] SC3, 5-NO-Y SJ3, 5-SN Dopuszczenia indywidualne: SC3, 5-NO-Y... PTB 99 ATEX 2219 X SJ3, 5-SN PTB 00 ATEX 2049 X SB3, 5-E2 nie posiada dopuszczenia do stosowania w strefach zagrożonych wybuchem (Ex) Łączniki krańcowe Nadajnik sygnału / czujnik Typ łączenia Przepływ mniejszy niż Przepływ większy niż Wartość min. Przepływ mniejszy niż Przepływ większy niż Wartość max. Monitoring przy obwodzie otwartym Nr. zamówieniowy SC3,5-NO-Y Min przełączony Tak X Tak SC3,5-NO-Y Max Przełączony Tak X Tak SC3,5-NO-Y Min/max przełączony przełączony Tak X Tak SJ3,5-SN Min Przełączony Tak * X Tak SJ3,5-SN Max Przełączony Tak * X Tak SJ3,5-SN Min/max przełączony Przełączony Tak * X Tak SB3,5-E2 Min Przełączony Nie X Nie SB3,5-E2 Max Przełączony Nie X Nie SB3,5-E2 Min/max Przełączony przełączony Nie X Nie SB3,5-E2 Min Przełączony Tak X Nie SB3,5-E2 Max Przełączony Tak X Nie SB3,5-E2 Min/max Przełączony Przełączony Tak X Nie * bezpieczny w razie uszkodzenia Łącznik krańcowy pływający (nieuziemiony) MS 14/1 Łącznik MS 14/1 jest bistabilnym łącznikiem kontaktronowym. Urządzenia pomiarowe mogą zostać dodatkowo wyposażone w dwa łączniki krańcowe pływające, które montowane są poza wskaźnikiem i używane jako łączniki (styki) typu N/O lub N/C. Cecha bistabilności umożliwia identyfikację kierunku przepływu mierzonego medium. Łączniki krańcowe dobierane są dla izolowanych wzmacniaczy przełącznikowych w iskrobezpiecznych obwodach sterujących, stosownie do DIN EN 50227, NAMUR. Dostarczane są razem z przewodem przyłączeniowym (otwarta końcówka / 1 m). Inne warianty przyłączeniowe dostępne są na życzenie. Ex / ATEX H 250 M9 Przepływomierz rotametryczny 10/16

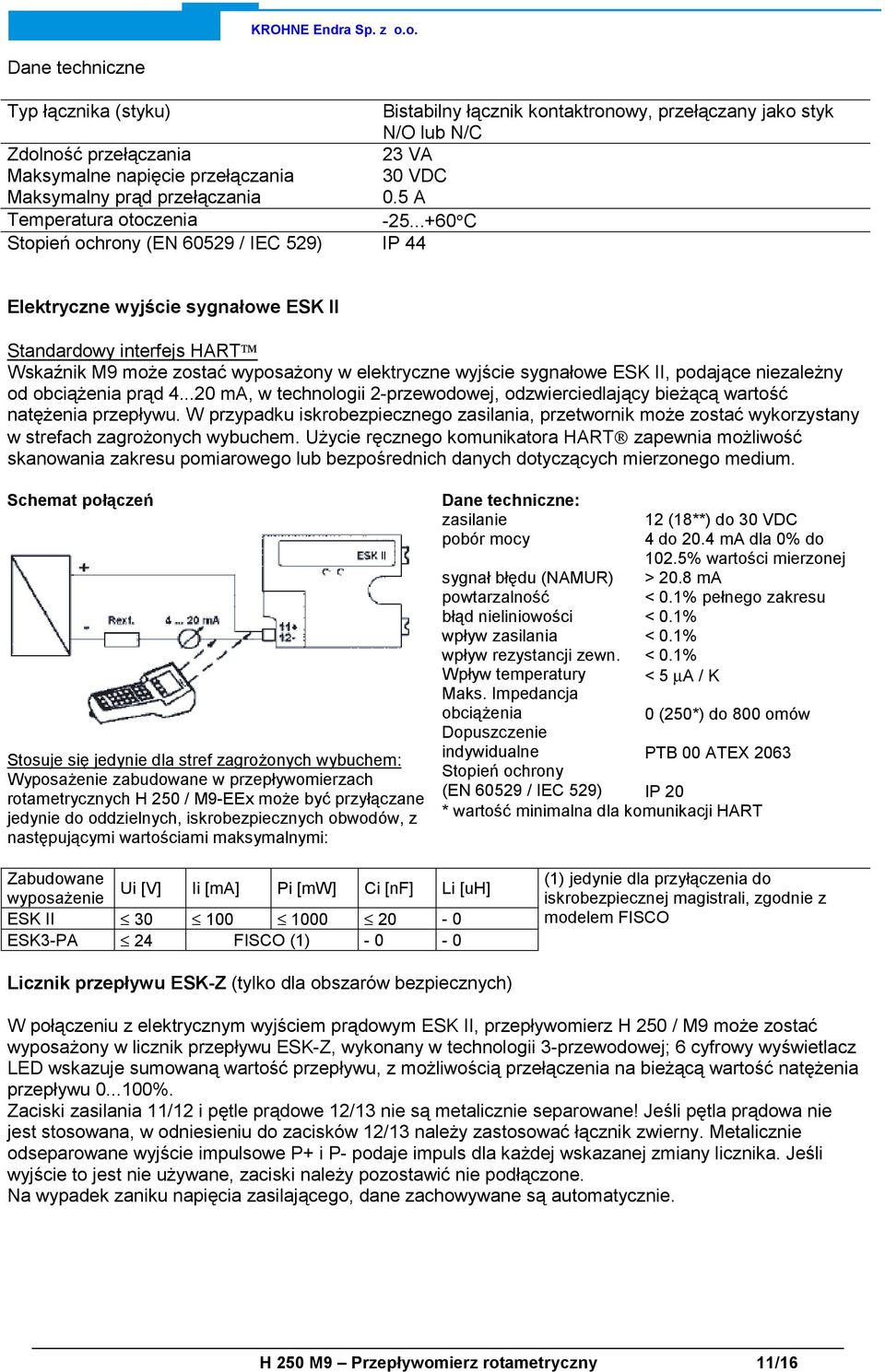

11 Dane techniczne Typ łącznika (styku) Bistabilny łącznik kontaktronowy, przełączany jako styk N/O lub N/C Zdolność przełączania 23 VA Maksymalne napięcie przełączania 30 VDC Maksymalny prąd przełączania 0.5 A Temperatura otoczenia C Stopień ochrony (EN / IEC 529) IP 44 Elektryczne wyjście sygnałowe ESK II Standardowy interfejs HART Wskaźnik M9 może zostać wyposażony w elektryczne wyjście sygnałowe ESK II, podające niezależny od obciążenia prąd ma, w technologii 2-przewodowej, odzwierciedlający bieżącą wartość natężenia przepływu. W przypadku iskrobezpiecznego zasilania, przetwornik może zostać wykorzystany w strefach zagrożonych wybuchem. Użycie ręcznego komunikatora HART zapewnia możliwość skanowania zakresu pomiarowego lub bezpośrednich danych dotyczących mierzonego medium. Schemat połączeń Stosuje się jedynie dla stref zagrożonych wybuchem: Wyposażenie zabudowane w przepływomierzach rotametrycznych H 250 / M9-EEx może być przyłączane jedynie do oddzielnych, iskrobezpiecznych obwodów, z następującymi wartościami maksymalnymi: Dane techniczne: zasilanie pobór mocy sygnał błędu (NAMUR) powtarzalność błąd nieliniowości wpływ zasilania wpływ rezystancji zewn. Wpływ temperatury Maks. Impedancja obciążenia Dopuszczenie indywidualne Stopień ochrony (EN / IEC 529) 12 (18**) do 30 VDC 4 do 20.4 ma dla 0% do 102.5% wartości mierzonej > 20.8 ma < 0.1% pełnego zakresu < 0.1% < 0.1% < 0.1% < 5 µa / K 0 (250*) do 800 omów PTB 00 ATEX 2063 IP 20 * wartość minimalna dla komunikacji HART Zabudowane wyposażenie Ui [V] Ii [ma] Pi [mw] Ci [nf] Li [uh] ESK II ESK3-PA 24 FISCO (1) (1) jedynie dla przyłączenia do iskrobezpiecznej magistrali, zgodnie z modelem FISCO Licznik przepływu ESK-Z (tylko dla obszarów bezpiecznych) W połączeniu z elektrycznym wyjściem prądowym ESK II, przepływomierz H 250 / M9 może zostać wyposażony w licznik przepływu ESK-Z, wykonany w technologii 3-przewodowej; 6 cyfrowy wyświetlacz LED wskazuje sumowaną wartość przepływu, z możliwością przełączenia na bieżącą wartość natężenia przepływu %. Zaciski zasilania 11/12 i pętle prądowe 12/13 nie są metalicznie separowane! Jeśli pętla prądowa nie jest stosowana, w odniesieniu do zacisków 12/13 należy zastosować łącznik zwierny. Metalicznie odseparowane wyjście impulsowe P+ i P- podaje impuls dla każdej wskazanej zmiany licznika. Jeśli wyjście to jest nie używane, zaciski należy pozostawić nie podłączone. Na wypadek zaniku napięcia zasilającego, dane zachowywane są automatycznie. H 250 M9 Przepływomierz rotametryczny 11/16

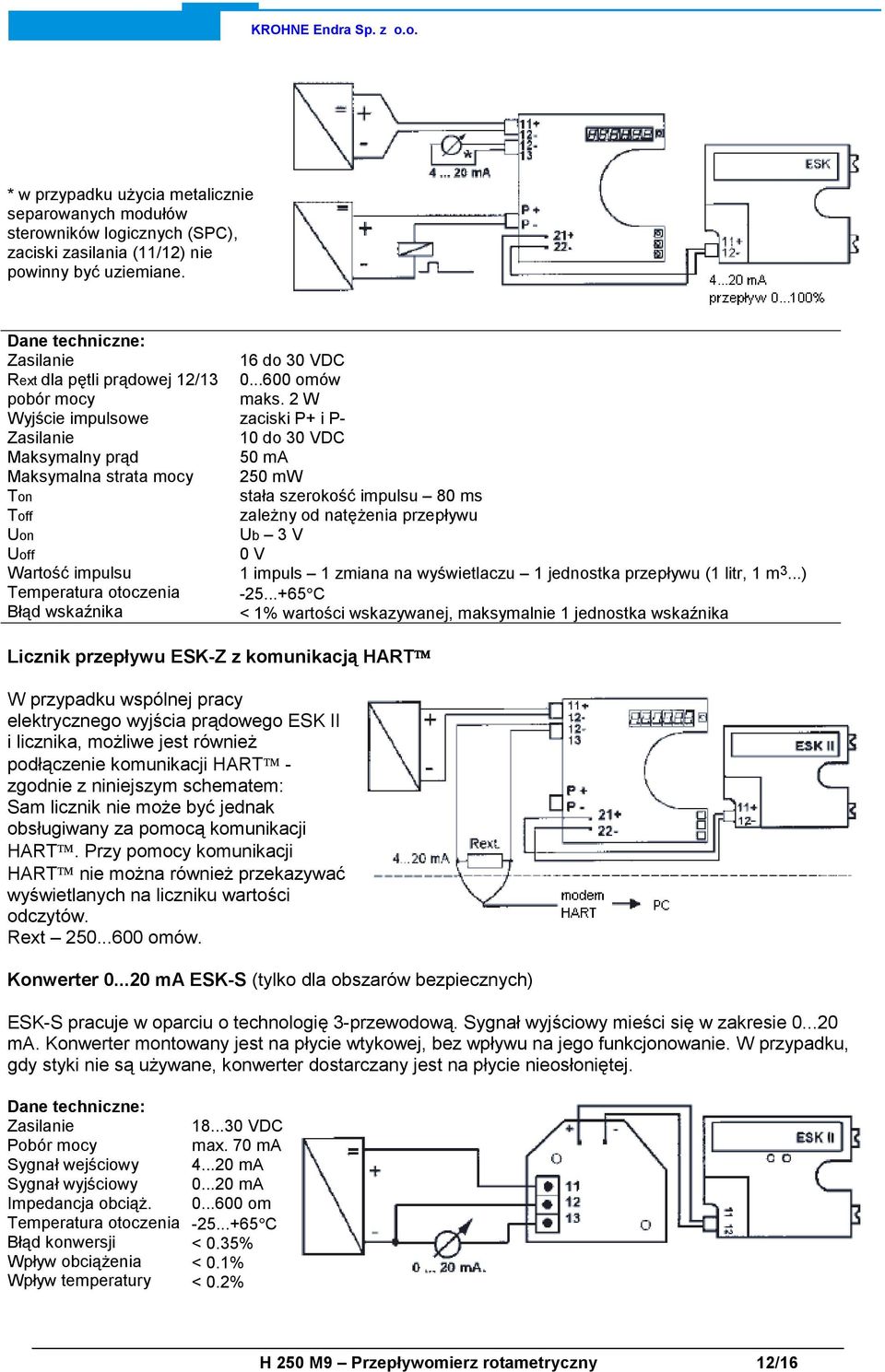

12 * w przypadku użycia metalicznie separowanych modułów sterowników logicznych (SPC), zaciski zasilania (11/12) nie powinny być uziemiane. Dane techniczne: Zasilanie Rext dla pętli prądowej 12/13 pobór mocy Wyjście impulsowe Zasilanie Maksymalny prąd Maksymalna strata mocy Ton Toff Uon Uoff Wartość impulsu Temperatura otoczenia Błąd wskaźnika 16 do 30 VDC omów maks. 2 W zaciski P+ i P- 10 do 30 VDC 50 ma 250 mw stała szerokość impulsu 80 ms zależny od natężenia przepływu Ub 3 V 0 V 1 impuls 1 zmiana na wyświetlaczu 1 jednostka przepływu (1 litr, 1 m 3...) C < 1% wartości wskazywanej, maksymalnie 1 jednostka wskaźnika Licznik przepływu ESK-Z z komunikacją HART W przypadku wspólnej pracy elektrycznego wyjścia prądowego ESK II i licznika, możliwe jest również podłączenie komunikacji HART - zgodnie z niniejszym schematem: Sam licznik nie może być jednak obsługiwany za pomocą komunikacji HART. Przy pomocy komunikacji HART nie można również przekazywać wyświetlanych na liczniku wartości odczytów. Rext omów. Konwerter ma ESK-S (tylko dla obszarów bezpiecznych) ESK-S pracuje w oparciu o technologię 3-przewodową. Sygnał wyjściowy mieści się w zakresie ma. Konwerter montowany jest na płycie wtykowej, bez wpływu na jego funkcjonowanie. W przypadku, gdy styki nie są używane, konwerter dostarczany jest na płycie nieosłoniętej. Dane techniczne: Zasilanie Pobór mocy Sygnał wejściowy Sygnał wyjściowy Impedancja obciąż. Temperatura otoczenia Błąd konwersji Wpływ obciążenia Wpływ temperatury VDC max. 70 ma ma ma om C < 0.35% < 0.1% < 0.2% H 250 M9 Przepływomierz rotametryczny 12/16

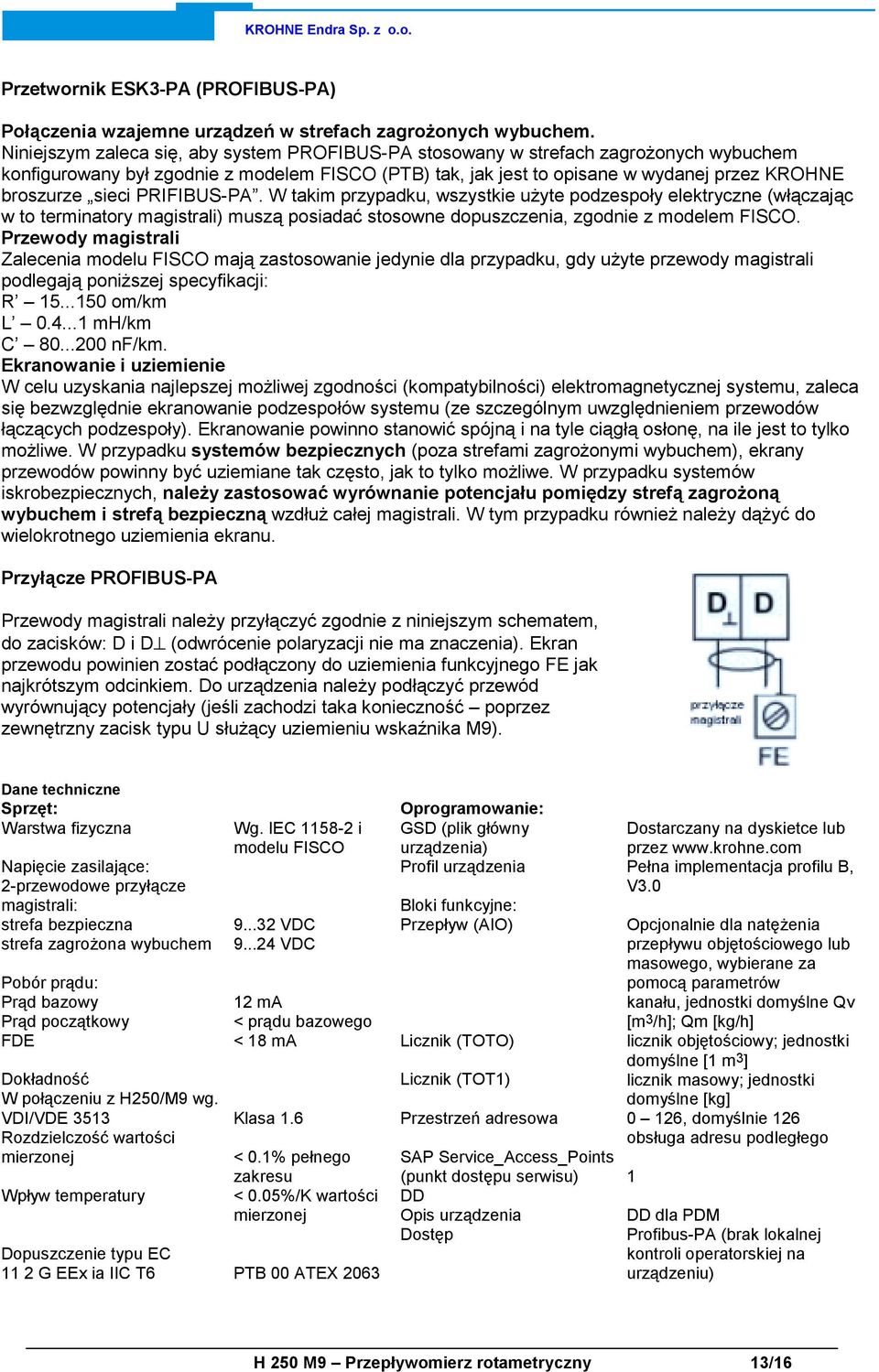

13 Przetwornik ESK3-PA (PROFIBUS-PA) Połączenia wzajemne urządzeń w strefach zagrożonych wybuchem. Niniejszym zaleca się, aby system PROFIBUS-PA stosowany w strefach zagrożonych wybuchem konfigurowany był zgodnie z modelem FISCO (PTB) tak, jak jest to opisane w wydanej przez KROHNE broszurze sieci PRIFIBUS-PA. W takim przypadku, wszystkie użyte podzespoły elektryczne (włączając w to terminatory magistrali) muszą posiadać stosowne dopuszczenia, zgodnie z modelem FISCO. Przewody magistrali Zalecenia modelu FISCO mają zastosowanie jedynie dla przypadku, gdy użyte przewody magistrali podlegają poniższej specyfikacji: R om/km L mh/km C nf/km. Ekranowanie i uziemienie W celu uzyskania najlepszej możliwej zgodności (kompatybilności) elektromagnetycznej systemu, zaleca się bezwzględnie ekranowanie podzespołów systemu (ze szczególnym uwzględnieniem przewodów łączących podzespoły). Ekranowanie powinno stanowić spójną i na tyle ciągłą osłonę, na ile jest to tylko możliwe. W przypadku systemów bezpiecznych (poza strefami zagrożonymi wybuchem), ekrany przewodów powinny być uziemiane tak często, jak to tylko możliwe. W przypadku systemów iskrobezpiecznych, należy zastosować wyrównanie potencjału pomiędzy strefą zagrożoną wybuchem i strefą bezpieczną wzdłuż całej magistrali. W tym przypadku również należy dążyć do wielokrotnego uziemienia ekranu. Przyłącze PROFIBUS-PA Przewody magistrali należy przyłączyć zgodnie z niniejszym schematem, do zacisków: D i D (odwrócenie polaryzacji nie ma znaczenia). Ekran przewodu powinien zostać podłączony do uziemienia funkcyjnego FE jak najkrótszym odcinkiem. Do urządzenia należy podłączyć przewód wyrównujący potencjały (jeśli zachodzi taka konieczność poprzez zewnętrzny zacisk typu U służący uziemieniu wskaźnika M9). Dane techniczne Sprzęt: Warstwa fizyczna Napięcie zasilające: 2-przewodowe przyłącze magistrali: strefa bezpieczna strefa zagrożona wybuchem Pobór prądu: Prąd bazowy Prąd początkowy FDE Dokładność W połączeniu z H250/M9 wg. VDI/VDE 3513 Rozdzielczość wartości mierzonej Wpływ temperatury Dopuszczenie typu EC 11 2 G EEx ia IIC T6 Wg. IEC i modelu FISCO VDC VDC Oprogramowanie: GSD (plik główny urządzenia) Profil urządzenia Bloki funkcyjne: Przepływ (AIO) 12 ma < prądu bazowego < 18 ma Licznik (TOTO) Klasa 1.6 < 0.1% pełnego zakresu < 0.05%/K wartości mierzonej PTB 00 ATEX 2063 Licznik (TOT1) Przestrzeń adresowa SAP Service_Access_Points (punkt dostępu serwisu) DD Opis urządzenia Dostęp Dostarczany na dyskietce lub przez Pełna implementacja profilu B, V3.0 Opcjonalnie dla natężenia przepływu objętościowego lub masowego, wybierane za pomocą parametrów kanału, jednostki domyślne Qv [m 3 /h]; Qm [kg/h] licznik objętościowy; jednostki domyślne [1 m 3 ] licznik masowy; jednostki domyślne [kg] 0 126, domyślnie 126 obsługa adresu podległego 1 DD dla PDM Profibus-PA (brak lokalnej kontroli operatorskiej na urządzeniu) H 250 M9 Przepływomierz rotametryczny 13/16

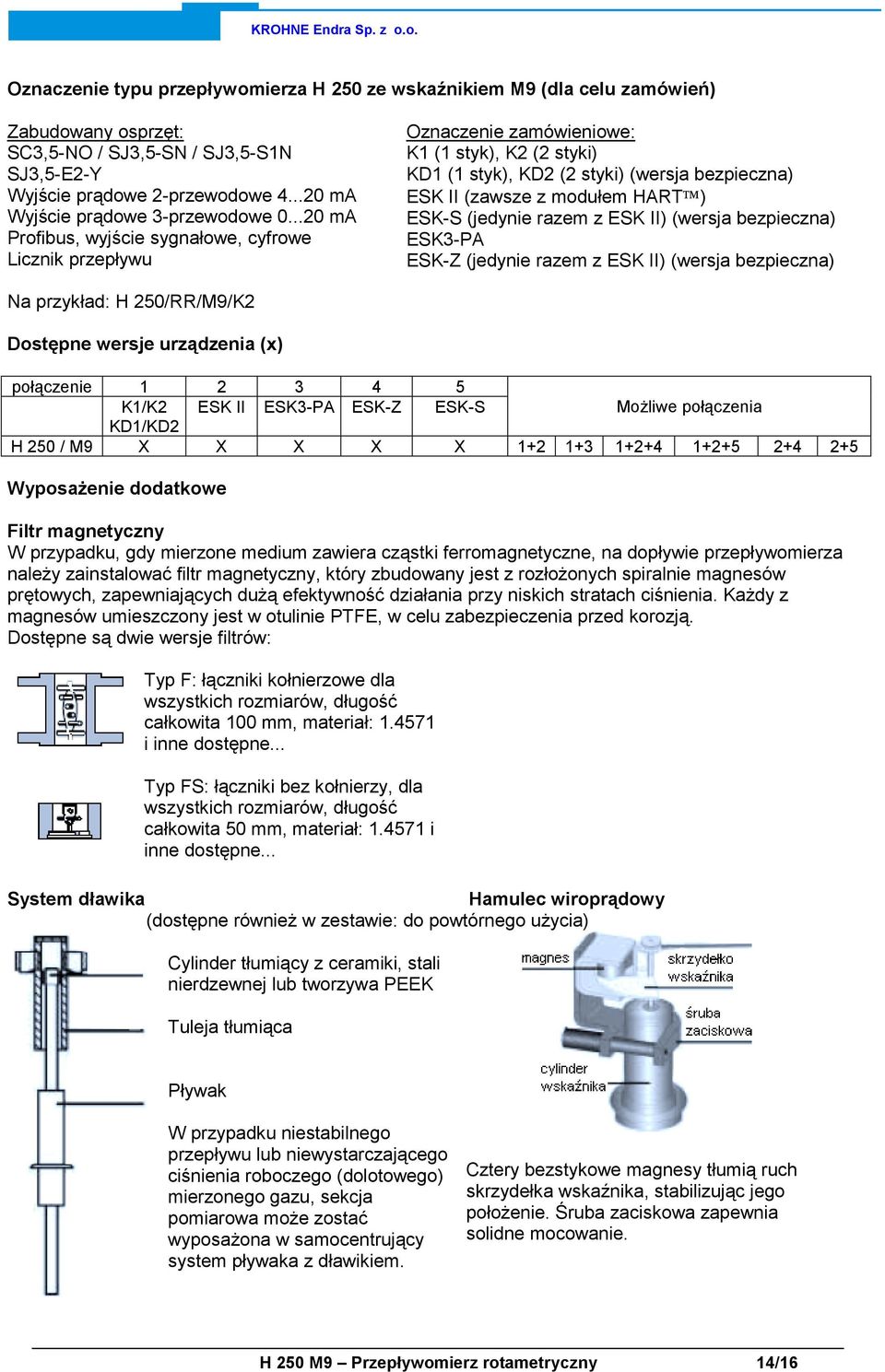

14 Oznaczenie typu przepływomierza H 250 ze wskaźnikiem M9 (dla celu zamówień) Zabudowany osprzęt: SC3,5-NO / SJ3,5-SN / SJ3,5-S1N SJ3,5-E2-Y Wyjście prądowe 2-przewodowe ma Wyjście prądowe 3-przewodowe ma Profibus, wyjście sygnałowe, cyfrowe Licznik przepływu Oznaczenie zamówieniowe: K1 (1 styk), K2 (2 styki) KD1 (1 styk), KD2 (2 styki) (wersja bezpieczna) ESK II (zawsze z modułem HART ) ESK-S (jedynie razem z ESK II) (wersja bezpieczna) ESK3-PA ESK-Z (jedynie razem z ESK II) (wersja bezpieczna) Na przykład: H 250/RR/M9/K2 Dostępne wersje urządzenia (x) połączenie K1/K2 ESK II ESK3-PA ESK-Z ESK-S Możliwe połączenia KD1/KD2 H 250 / M9 X X X X X Wyposażenie dodatkowe Filtr magnetyczny W przypadku, gdy mierzone medium zawiera cząstki ferromagnetyczne, na dopływie przepływomierza należy zainstalować filtr magnetyczny, który zbudowany jest z rozłożonych spiralnie magnesów prętowych, zapewniających dużą efektywność działania przy niskich stratach ciśnienia. Każdy z magnesów umieszczony jest w otulinie PTFE, w celu zabezpieczenia przed korozją. Dostępne są dwie wersje filtrów: Typ F: łączniki kołnierzowe dla wszystkich rozmiarów, długość całkowita 100 mm, materiał: i inne dostępne... Typ FS: łączniki bez kołnierzy, dla wszystkich rozmiarów, długość całkowita 50 mm, materiał: i inne dostępne... System dławika Hamulec wiroprądowy (dostępne również w zestawie: do powtórnego użycia) Cylinder tłumiący z ceramiki, stali nierdzewnej lub tworzywa PEEK Tuleja tłumiąca Pływak W przypadku niestabilnego przepływu lub niewystarczającego ciśnienia roboczego (dolotowego) mierzonego gazu, sekcja pomiarowa może zostać wyposażona w samocentrujący system pływaka z dławikiem. Cztery bezstykowe magnesy tłumią ruch skrzydełka wskaźnika, stabilizując jego położenie. Śruba zaciskowa zapewnia solidne mocowanie. H 250 M9 Przepływomierz rotametryczny 14/16

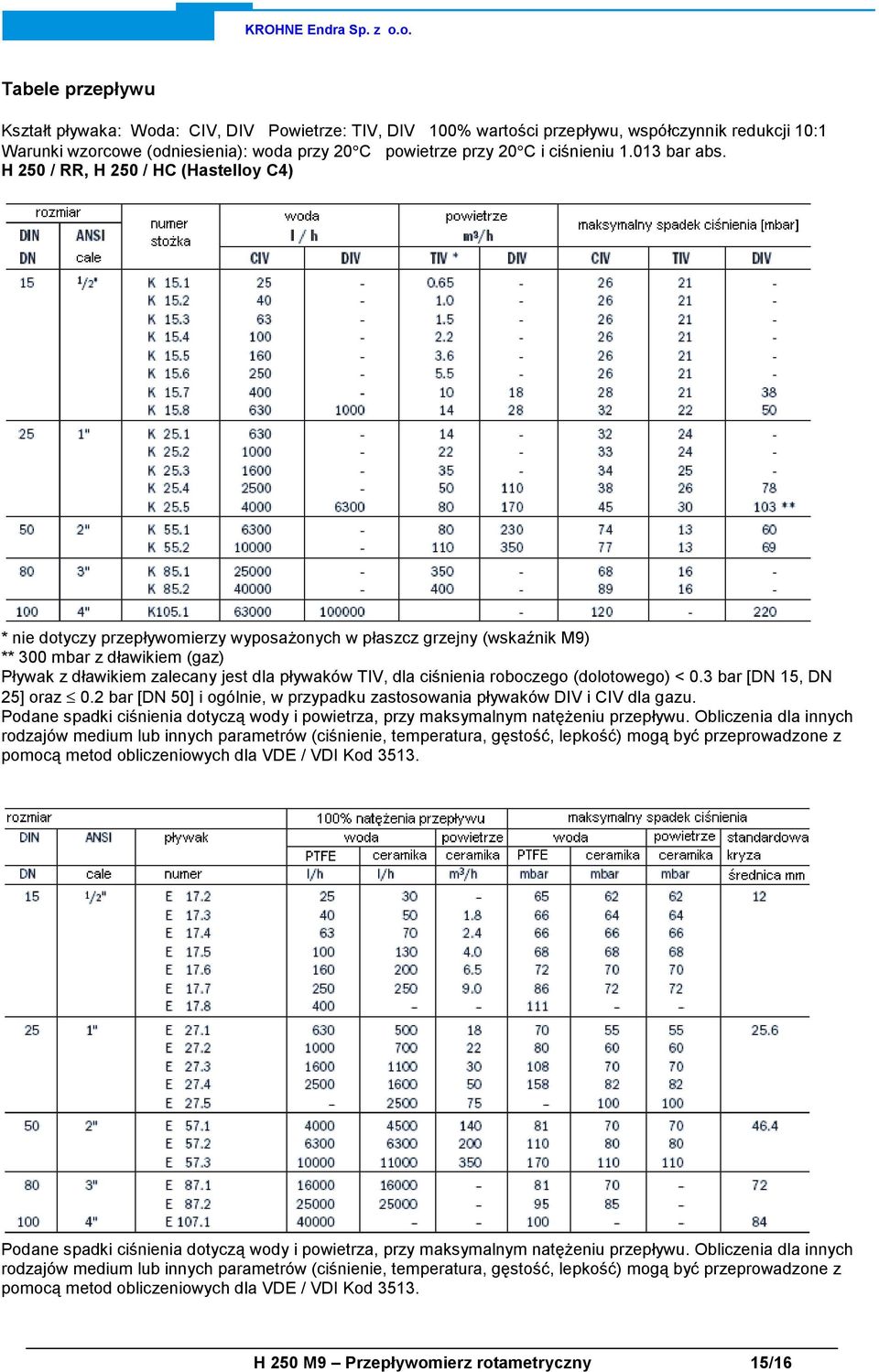

15 Tabele przepływu Kształt pływaka: Woda: CIV, DIV Powietrze: TIV, DIV 100% wartości przepływu, współczynnik redukcji 10:1 Warunki wzorcowe (odniesienia): woda przy 20 C powietrze przy 20 C i ciśnieniu bar abs. H 250 / RR, H 250 / HC (Hastelloy C4) * nie dotyczy przepływomierzy wyposażonych w płaszcz grzejny (wskaźnik M9) ** mbar z dławikiem (gaz) Pływak z dławikiem zalecany jest dla pływaków TIV, dla ciśnienia roboczego (dolotowego) < 0.3 bar [DN 15, DN 25] oraz 0.2 bar [DN 50] i ogólnie, w przypadku zastosowania pływaków DIV i CIV dla gazu. Podane spadki ciśnienia dotyczą wody i powietrza, przy maksymalnym natężeniu przepływu. Obliczenia dla innych rodzajów medium lub innych parametrów (ciśnienie, temperatura, gęstość, lepkość) mogą być przeprowadzone z pomocą metod obliczeniowych dla VDE / VDI Kod Podane spadki ciśnienia dotyczą wody i powietrza, przy maksymalnym natężeniu przepływu. Obliczenia dla innych rodzajów medium lub innych parametrów (ciśnienie, temperatura, gęstość, lepkość) mogą być przeprowadzone z pomocą metod obliczeniowych dla VDE / VDI Kod H 250 M9 Przepływomierz rotametryczny 15/16

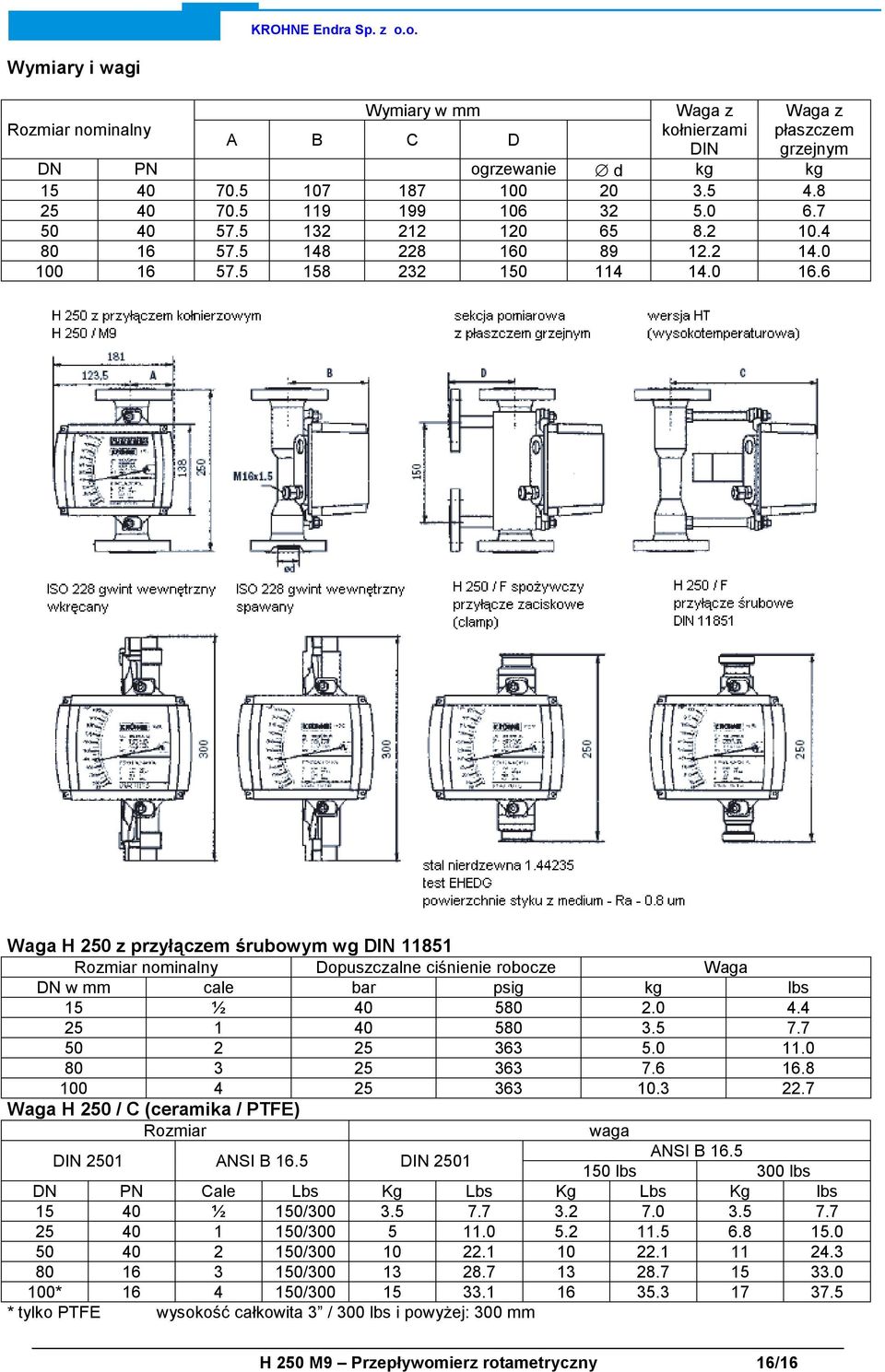

16 Wymiary i wagi Rozmiar nominalny Wymiary w mm A B C D Waga z kołnierzami DIN Waga z płaszczem grzejnym DN PN ogrzewanie d kg kg Waga H 250 z przyłączem śrubowym wg DIN Rozmiar nominalny Dopuszczalne ciśnienie robocze Waga DN w mm cale bar psig kg lbs 15 ½ Waga H 250 / C (ceramika / PTFE) Rozmiar waga DIN 2501 ANSI B 16.5 DIN 2501 ANSI B lbs lbs DN PN Cale Lbs Kg Lbs Kg Lbs Kg lbs ½ 150/ / / / * / * tylko PTFE wysokość całkowita 3 / lbs i powyżej: mm H 250 M9 Przepływomierz rotametryczny 16/16
