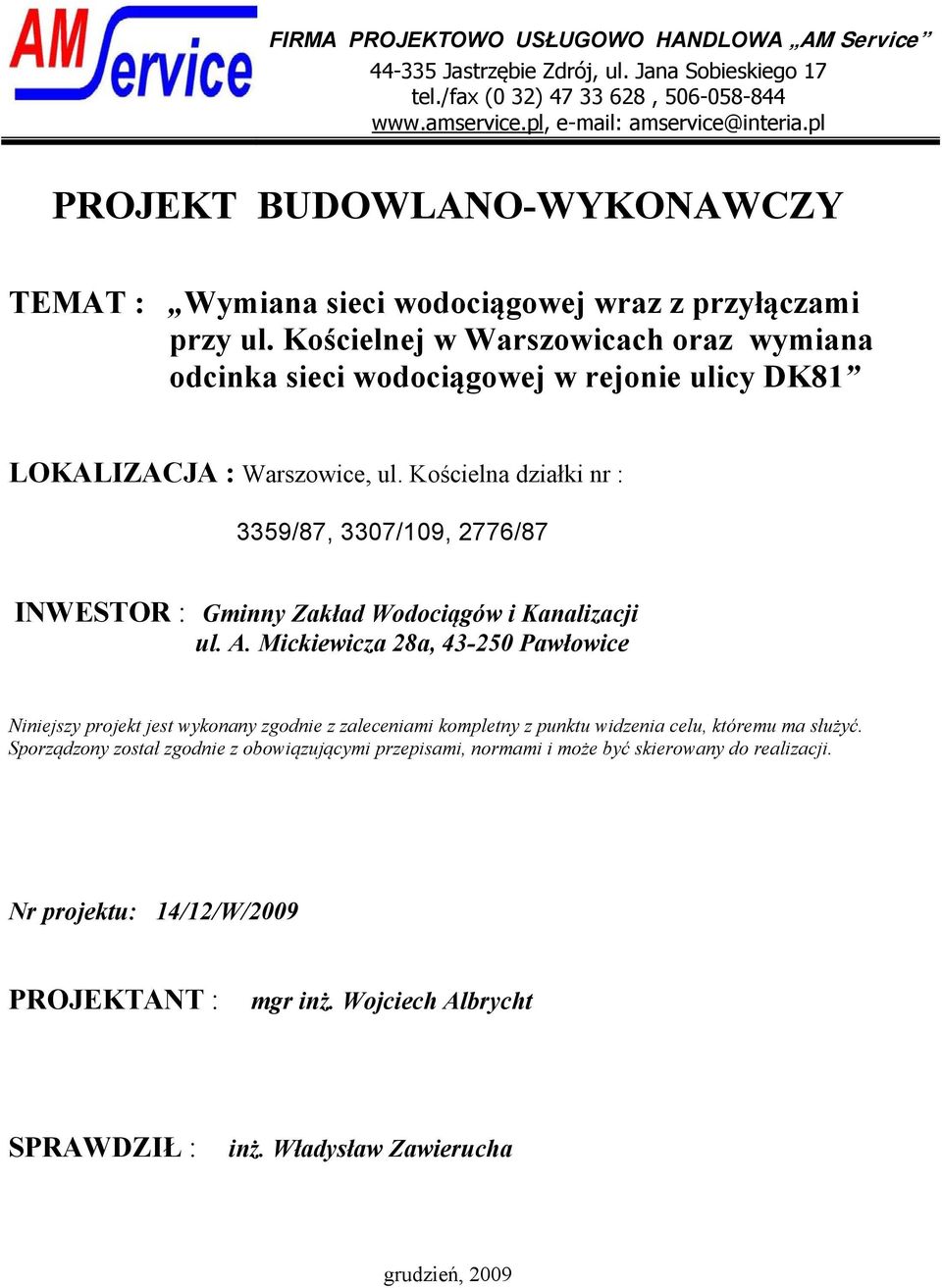

1 FIRMA PROJEKTOWO USŁUGOWO HANDLOWA AM Service Jastrzębie Zdrój, ul. Jana Sobieskiego 17 tel./fax (0 32) , PROJEKT BUDOWLANO-WYKONAWCZY TEMAT : Wymiana sieci wodociągowej wraz z przyłączami przy ul. Kościelnej w Warszowicach oraz wymiana LOKALIZACJA : Warszowice, ul. Kościelna działki nr : 3359/87, 3307/109, 2776/87 INWESTOR : Gminny Zakład Wodociągów i Kanalizacji ul. A. Mickiewicza 28a, Pawłowice Niniejszy projekt jest wykonany zgodnie z zaleceniami kompletny z punktu widzenia celu, któremu ma służyć. Sporządzony został zgodnie z obowiązującymi przepisami, normami i może być skierowany do realizacji. Nr projektu: 14/12/W/2009 PROJEKTANT : mgr inż. Wojciech Albrycht SPRAWDZIŁ : inż. Władysław Zawierucha grudzień, 2009

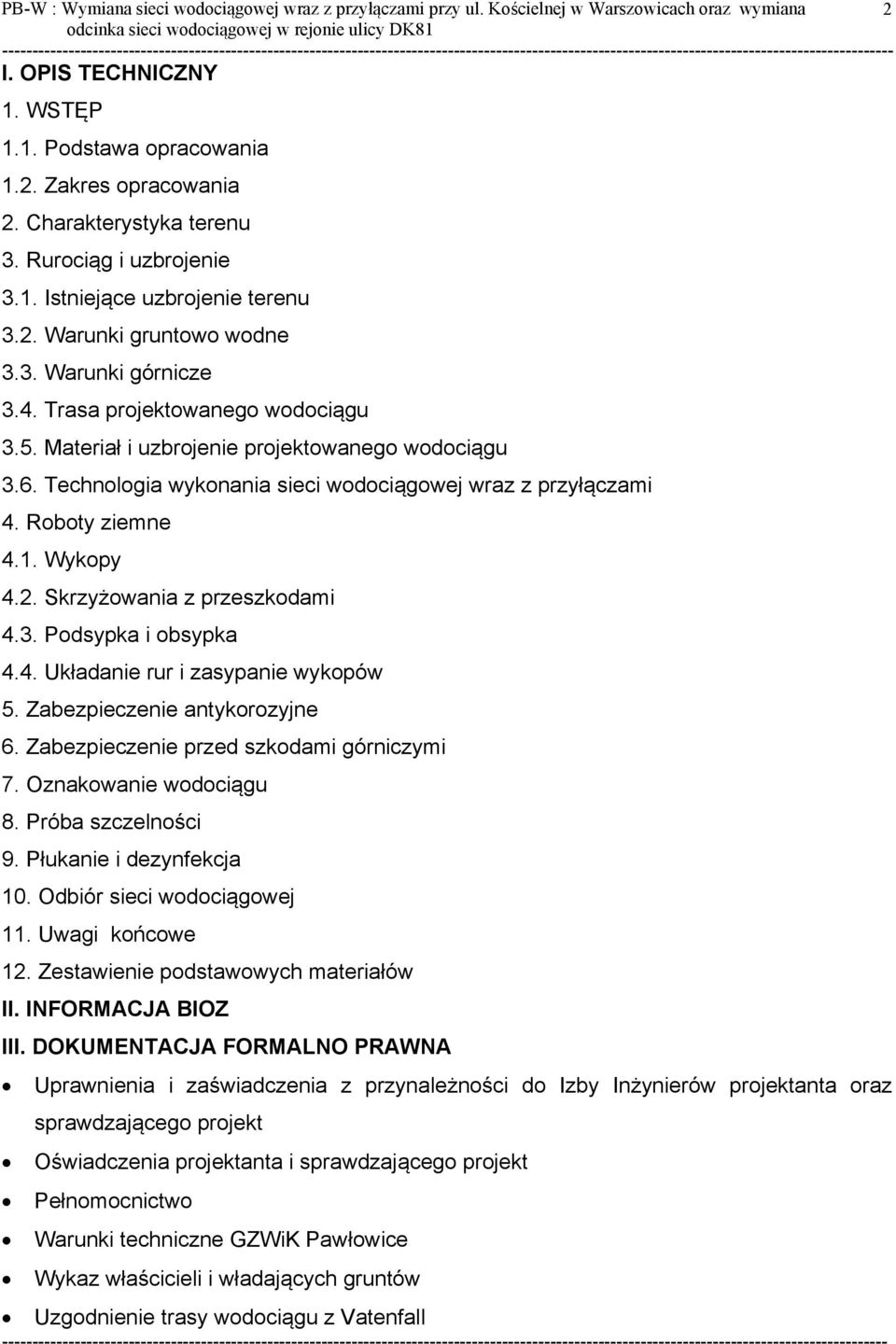

2 PB-W : Wymiana sieci wodociągowej wraz z przyłączami przy ul. Kościelnej w Warszowicach oraz wymiana 2 - I. OPIS TECHNICZNY 1. WSTĘP 1.1. Podstawa opracowania 1.2. Zakres opracowania 2. Charakterystyka terenu 3. Rurociąg i uzbrojenie 3.1. Istniejące uzbrojenie terenu 3.2. Warunki gruntowo wodne 3.3. Warunki górnicze 3.4. Trasa projektowanego wodociągu 3.5. Materiał i uzbrojenie projektowanego wodociągu 3.6. Technologia wykonania sieci wodociągowej wraz z przyłączami 4. Roboty ziemne 4.1. Wykopy 4.2. Skrzyżowania z przeszkodami 4.3. Podsypka i obsypka 4.4. Układanie rur i zasypanie wykopów 5. Zabezpieczenie antykorozyjne 6. Zabezpieczenie przed szkodami górniczymi 7. Oznakowanie wodociągu 8. Próba szczelności 9. Płukanie i dezynfekcja 10. Odbiór sieci wodociągowej 11. Uwagi końcowe 12. Zestawienie podstawowych materiałów II. INFORMACJA BIOZ III. DOKUMENTACJA FORMALNO PRAWNA Uprawnienia i zaświadczenia z przynależności do Izby Inżynierów projektanta oraz sprawdzającego projekt Oświadczenia projektanta i sprawdzającego projekt Pełnomocnictwo Warunki techniczne GZWiK Pawłowice Wykaz właścicieli i władających gruntów Uzgodnienie trasy wodociągu z Vatenfall

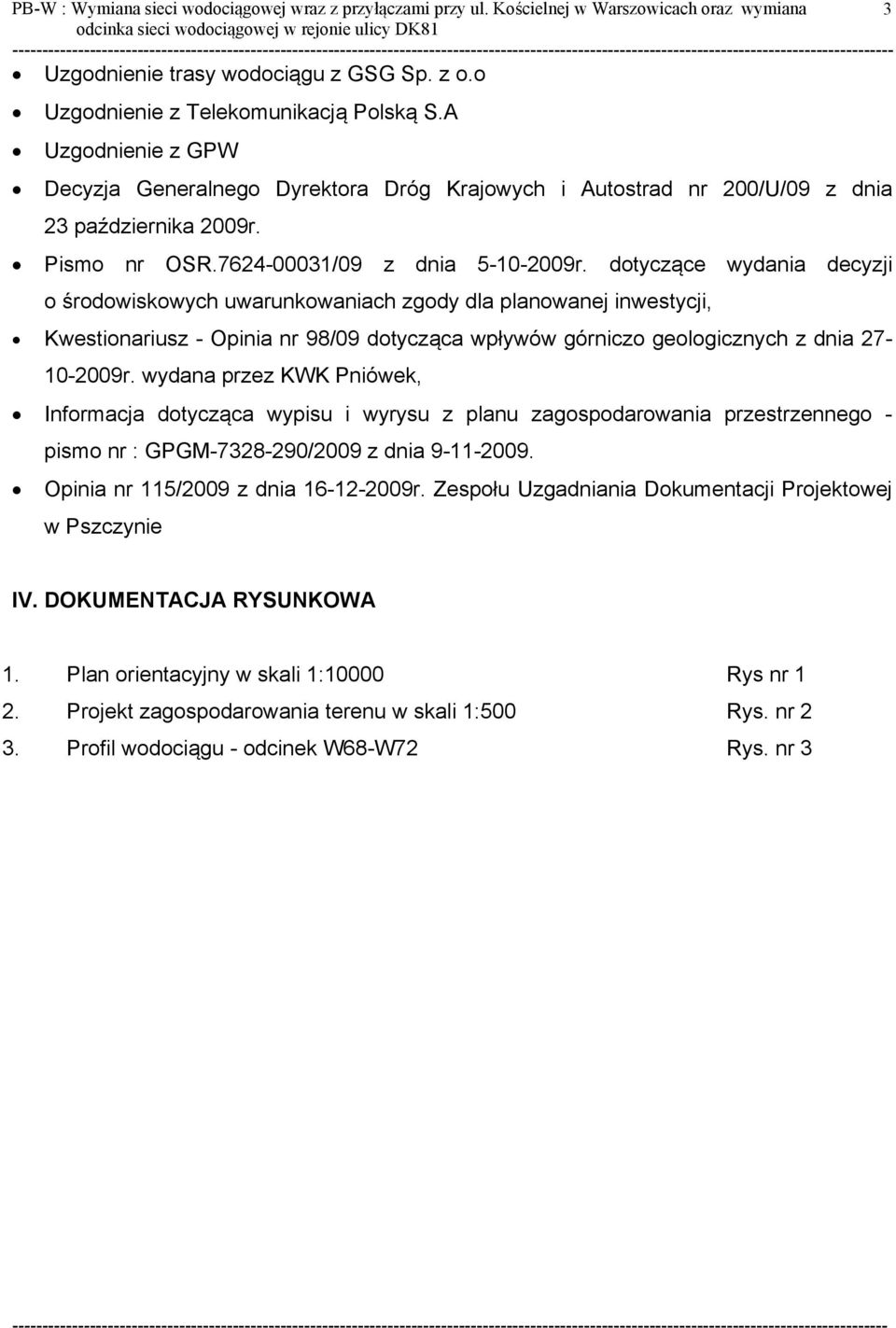

3 PB-W : Wymiana sieci wodociągowej wraz z przyłączami przy ul. Kościelnej w Warszowicach oraz wymiana 3 - Uzgodnienie trasy wodociągu z GSG Sp. z o.o Uzgodnienie z Telekomunikacją Polską S.A Uzgodnienie z GPW Decyzja Generalnego Dyrektora Dróg Krajowych i Autostrad nr 200/U/09 z dnia 23 października 2009r. Pismo nr OSR /09 z dnia r. dotyczące wydania decyzji o środowiskowych uwarunkowaniach zgody dla planowanej inwestycji, Kwestionariusz - Opinia nr 98/09 dotycząca wpływów górniczo geologicznych z dnia r. wydana przez KWK Pniówek, Informacja dotycząca wypisu i wyrysu z planu zagospodarowania przestrzennego - pismo nr : GPGM /2009 z dnia Opinia nr 115/2009 z dnia r. Zespołu Uzgadniania Dokumentacji Projektowej w Pszczynie IV. DOKUMENTACJA RYSUNKOWA Plan orientacyjny w skali 1:10000 Projekt zagospodarowania terenu w skali 1:500 Profil wodociągu - odcinek W68-W72 Rys nr 1 Rys. nr 2 Rys. nr 3

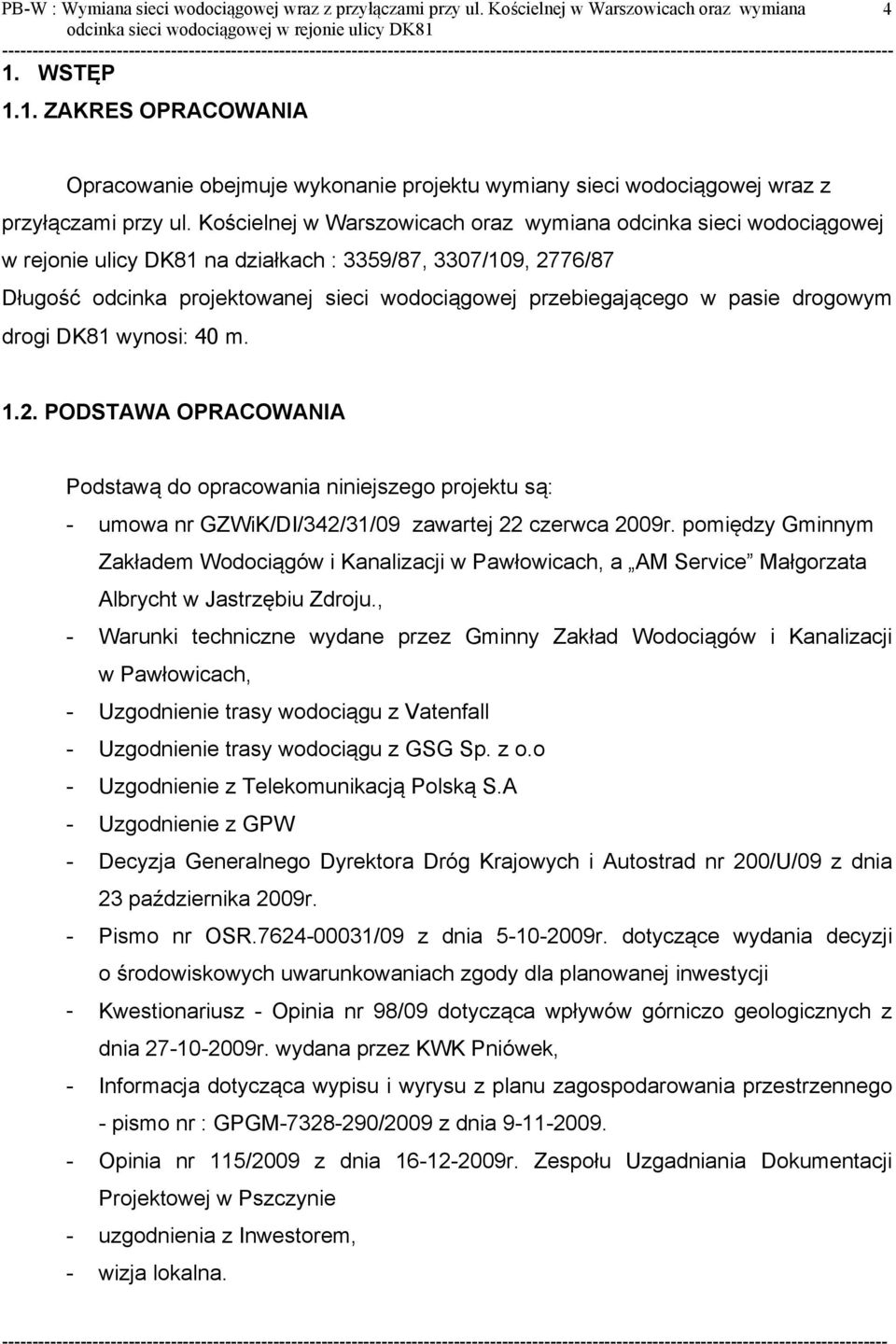

4 PB-W : Wymiana sieci wodociągowej wraz z przyłączami przy ul. Kościelnej w Warszowicach oraz wymiana 4-1. WSTĘP 1.1. ZAKRES OPRACOWANIA Opracowanie obejmuje wykonanie projektu wymiany sieci wodociągowej wraz z przyłączami przy ul. Kościelnej w Warszowicach oraz wymiana odcinka sieci wodociągowej w rejonie ulicy DK81 na działkach : 3359/87, 3307/109, 2776/87 Długość odcinka projektowanej sieci wodociągowej przebiegającego w pasie drogowym drogi DK81 wynosi: 40 m PODSTAWA OPRACOWANIA Podstawą do opracowania niniejszego projektu są: - umowa nr GZWiK/DI/342/31/09 zawartej 22 czerwca 2009r. pomiędzy Gminnym Zakładem Wodociągów i Kanalizacji w Pawłowicach, a AM Service Małgorzata Albrycht w Jastrzębiu Zdroju., - Warunki techniczne wydane przez Gminny Zakład Wodociągów i Kanalizacji w Pawłowicach, - Uzgodnienie trasy wodociągu z Vatenfall - Uzgodnienie trasy wodociągu z GSG Sp. z o.o - Uzgodnienie z Telekomunikacją Polską S.A - Uzgodnienie z GPW - Decyzja Generalnego Dyrektora Dróg Krajowych i Autostrad nr 200/U/09 z dnia 23 października 2009r. - Pismo nr OSR /09 z dnia r. dotyczące wydania decyzji o środowiskowych uwarunkowaniach zgody dla planowanej inwestycji - Kwestionariusz - Opinia nr 98/09 dotycząca wpływów górniczo geologicznych z dnia r. wydana przez KWK Pniówek, - Informacja dotycząca wypisu i wyrysu z planu zagospodarowania przestrzennego - pismo nr : GPGM /2009 z dnia Opinia nr 115/2009 z dnia r. Zespołu Uzgadniania Dokumentacji Projektowej w Pszczynie - uzgodnienia z Inwestorem, - wizja lokalna.

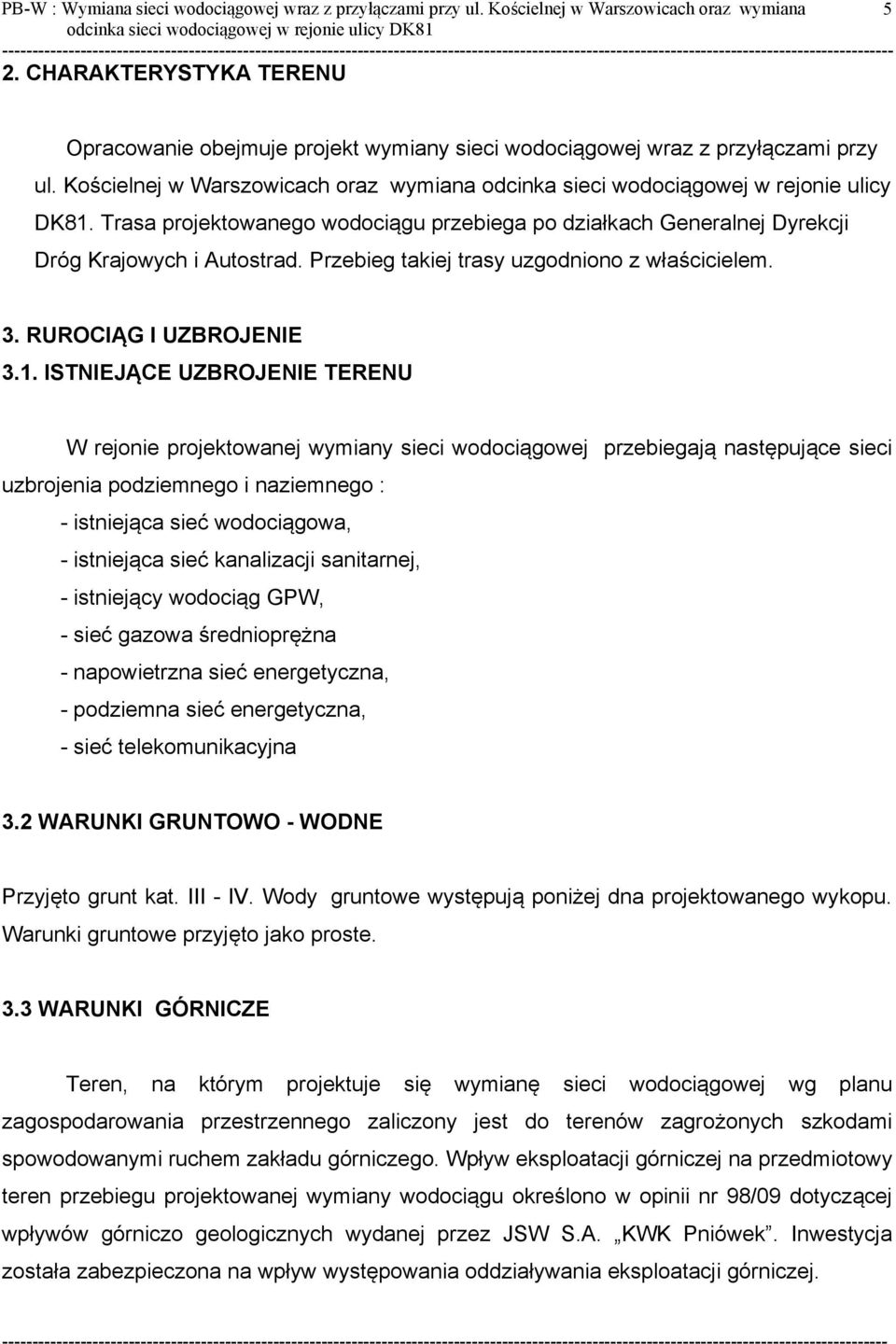

5 PB-W : Wymiana sieci wodociągowej wraz z przyłączami przy ul. Kościelnej w Warszowicach oraz wymiana 5-2. CHARAKTERYSTYKA TERENU Opracowanie obejmuje projekt wymiany sieci wodociągowej wraz z przyłączami przy ul. Kościelnej w Warszowicach oraz wymiana odcinka sieci wodociągowej w rejonie ulicy DK81. Trasa projektowanego wodociągu przebiega po działkach Generalnej Dyrekcji Dróg Krajowych i Autostrad. Przebieg takiej trasy uzgodniono z właścicielem. 3. RUROCIĄG I UZBROJENIE 3.1. ISTNIEJĄCE UZBROJENIE TERENU W rejonie projektowanej wymiany sieci wodociągowej przebiegają następujące sieci uzbrojenia podziemnego i naziemnego : - istniejąca sieć wodociągowa, - istniejąca sieć kanalizacji sanitarnej, - istniejący wodociąg GPW, - sieć gazowa średnioprężna - napowietrzna sieć energetyczna, - podziemna sieć energetyczna, - sieć telekomunikacyjna 3.2 WARUNKI GRUNTOWO - WODNE Przyjęto grunt kat. III - IV. Wody gruntowe występują poniżej dna projektowanego wykopu. Warunki gruntowe przyjęto jako proste. 3.3 WARUNKI GÓRNICZE Teren, na którym projektuje się wymianę sieci wodociągowej wg planu zagospodarowania przestrzennego zaliczony jest do terenów zagrożonych szkodami spowodowanymi ruchem zakładu górniczego. Wpływ eksploatacji górniczej na przedmiotowy teren przebiegu projektowanej wymiany wodociągu określono w opinii nr 98/09 dotyczącej wpływów górniczo geologicznych wydanej przez JSW S.A. KWK Pniówek. Inwestycja została zabezpieczona na wpływ występowania oddziaływania eksploatacji górniczej.

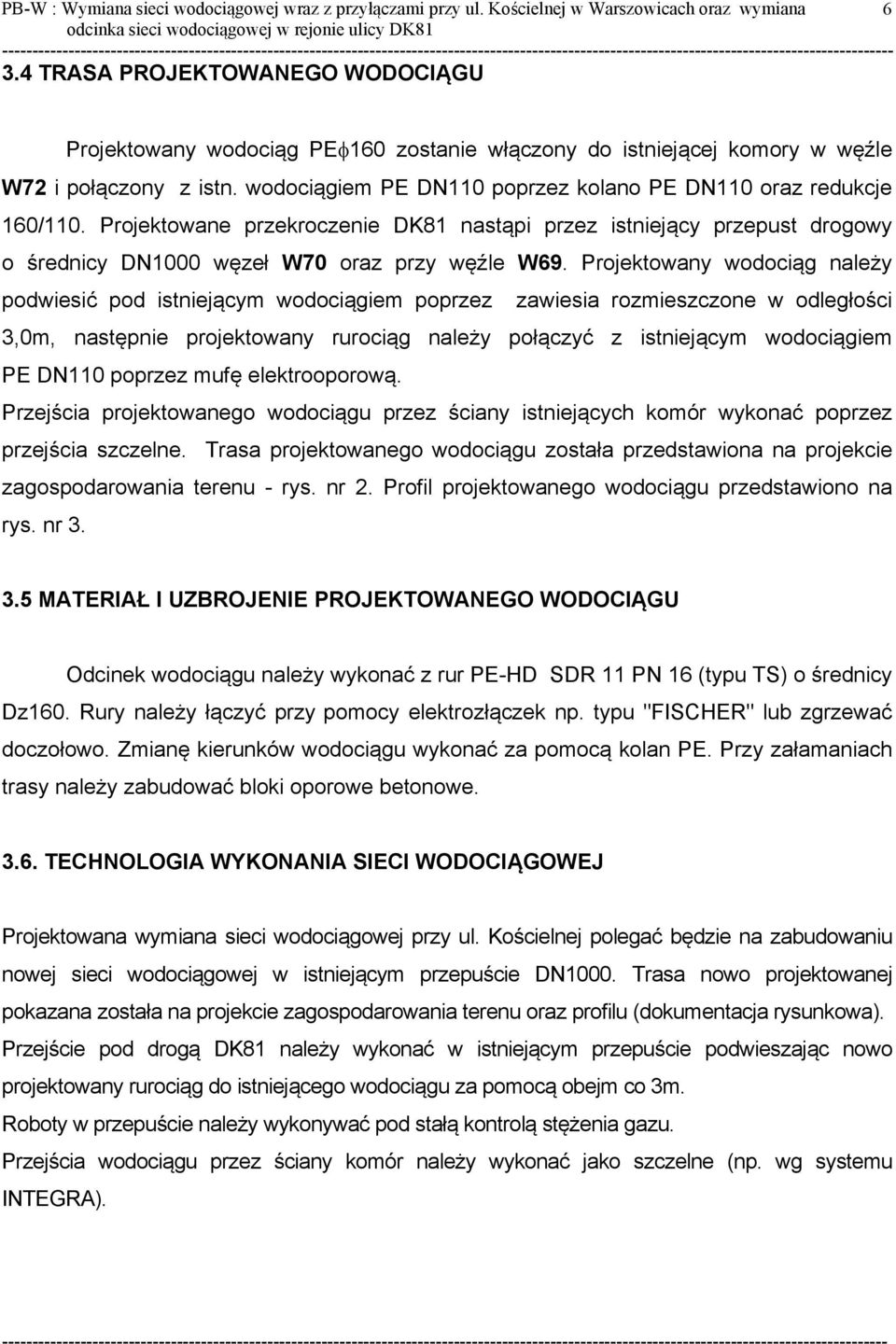

6 PB-W : Wymiana sieci wodociągowej wraz z przyłączami przy ul. Kościelnej w Warszowicach oraz wymiana TRASA PROJEKTOWANEGO WODOCIĄGU Projektowany wodociąg PEφ160 zostanie włączony do istniejącej komory w węźle W72 i połączony z istn. wodociągiem PE DN110 poprzez kolano PE DN110 oraz redukcje 160/110. Projektowane przekroczenie DK81 nastąpi przez istniejący przepust drogowy o średnicy DN1000 węzeł W70 oraz przy węźle W69. Projektowany wodociąg należy podwiesić pod istniejącym wodociągiem poprzez zawiesia rozmieszczone w odległości 3,0m, następnie projektowany rurociąg należy połączyć z istniejącym wodociągiem PE DN110 poprzez mufę elektrooporową. Przejścia projektowanego wodociągu przez ściany istniejących komór wykonać poprzez przejścia szczelne. Trasa projektowanego wodociągu została przedstawiona na projekcie zagospodarowania terenu - rys. nr 2. Profil projektowanego wodociągu przedstawiono na rys. nr MATERIAŁ I UZBROJENIE PROJEKTOWANEGO WODOCIĄGU Odcinek wodociągu należy wykonać z rur PE-HD SDR 11 PN 16 (typu TS) o średnicy Dz160. Rury należy łączyć przy pomocy elektrozłączek np. typu "FISCHER" lub zgrzewać doczołowo. Zmianę kierunków wodociągu wykonać za pomocą kolan PE. Przy załamaniach trasy należy zabudować bloki oporowe betonowe TECHNOLOGIA WYKONANIA SIECI WODOCIĄGOWEJ Projektowana wymiana sieci wodociągowej przy ul. Kościelnej polegać będzie na zabudowaniu nowej sieci wodociągowej w istniejącym przepuście DN1000. Trasa nowo projektowanej pokazana została na projekcie zagospodarowania terenu oraz profilu (dokumentacja rysunkowa). Przejście pod drogą DK81 należy wykonać w istniejącym przepuście podwieszając nowo projektowany rurociąg do istniejącego wodociągu za pomocą obejm co 3m. Roboty w przepuście należy wykonywać pod stałą kontrolą stężenia gazu. Przejścia wodociągu przez ściany komór należy wykonać jako szczelne (np. wg systemu INTEGRA).

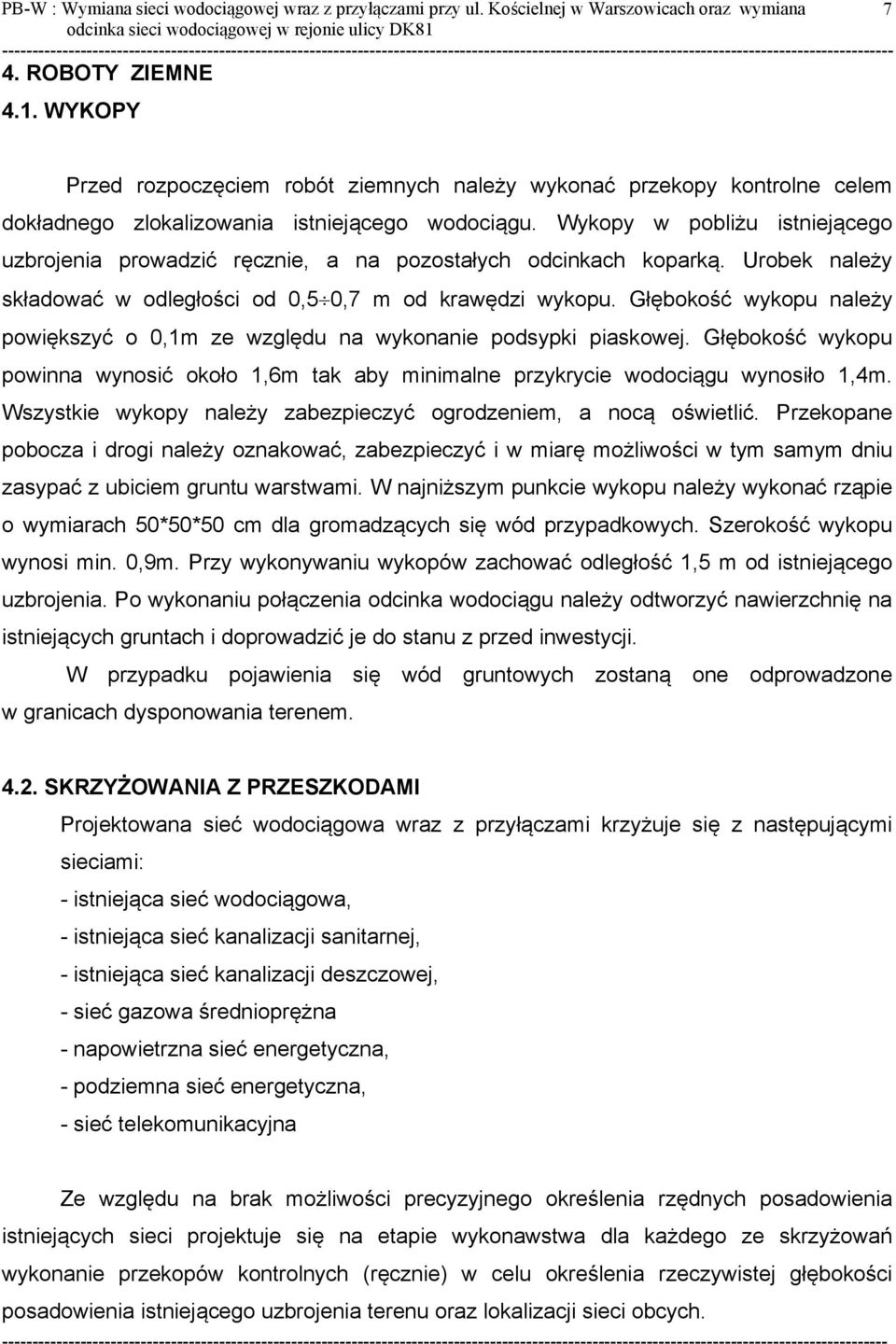

7 PB-W : Wymiana sieci wodociągowej wraz z przyłączami przy ul. Kościelnej w Warszowicach oraz wymiana 7-4. ROBOTY ZIEMNE 4.1. WYKOPY Przed rozpoczęciem robót ziemnych należy wykonać przekopy kontrolne celem dokładnego zlokalizowania istniejącego wodociągu. Wykopy w pobliżu istniejącego uzbrojenia prowadzić ręcznie, a na pozostałych odcinkach koparką. Urobek należy składować w odległości od 0,5 0,7 m od krawędzi wykopu. Głębokość wykopu należy powiększyć o 0,1m ze względu na wykonanie podsypki piaskowej. Głębokość wykopu powinna wynosić około 1,6m tak aby minimalne przykrycie wodociągu wynosiło 1,4m. Wszystkie wykopy należy zabezpieczyć ogrodzeniem, a nocą oświetlić. Przekopane pobocza i drogi należy oznakować, zabezpieczyć i w miarę możliwości w tym samym dniu zasypać z ubiciem gruntu warstwami. W najniższym punkcie wykopu należy wykonać rząpie o wymiarach 50*50*50 cm dla gromadzących się wód przypadkowych. Szerokość wykopu wynosi min. 0,9m. Przy wykonywaniu wykopów zachować odległość 1,5 m od istniejącego uzbrojenia. Po wykonaniu połączenia odcinka wodociągu należy odtworzyć nawierzchnię na istniejących gruntach i doprowadzić je do stanu z przed inwestycji. W przypadku pojawienia się wód gruntowych zostaną one odprowadzone w granicach dysponowania terenem SKRZYŻOWANIA Z PRZESZKODAMI Projektowana sieć wodociągowa wraz z przyłączami krzyżuje się z następującymi sieciami: - istniejąca sieć wodociągowa, - istniejąca sieć kanalizacji sanitarnej, - istniejąca sieć kanalizacji deszczowej, - sieć gazowa średnioprężna - napowietrzna sieć energetyczna, - podziemna sieć energetyczna, - sieć telekomunikacyjna Ze względu na brak możliwości precyzyjnego określenia rzędnych posadowienia istniejących sieci projektuje się na etapie wykonawstwa dla każdego ze skrzyżowań wykonanie przekopów kontrolnych (ręcznie) w celu określenia rzeczywistej głębokości posadowienia istniejącego uzbrojenia terenu oraz lokalizacji sieci obcych.

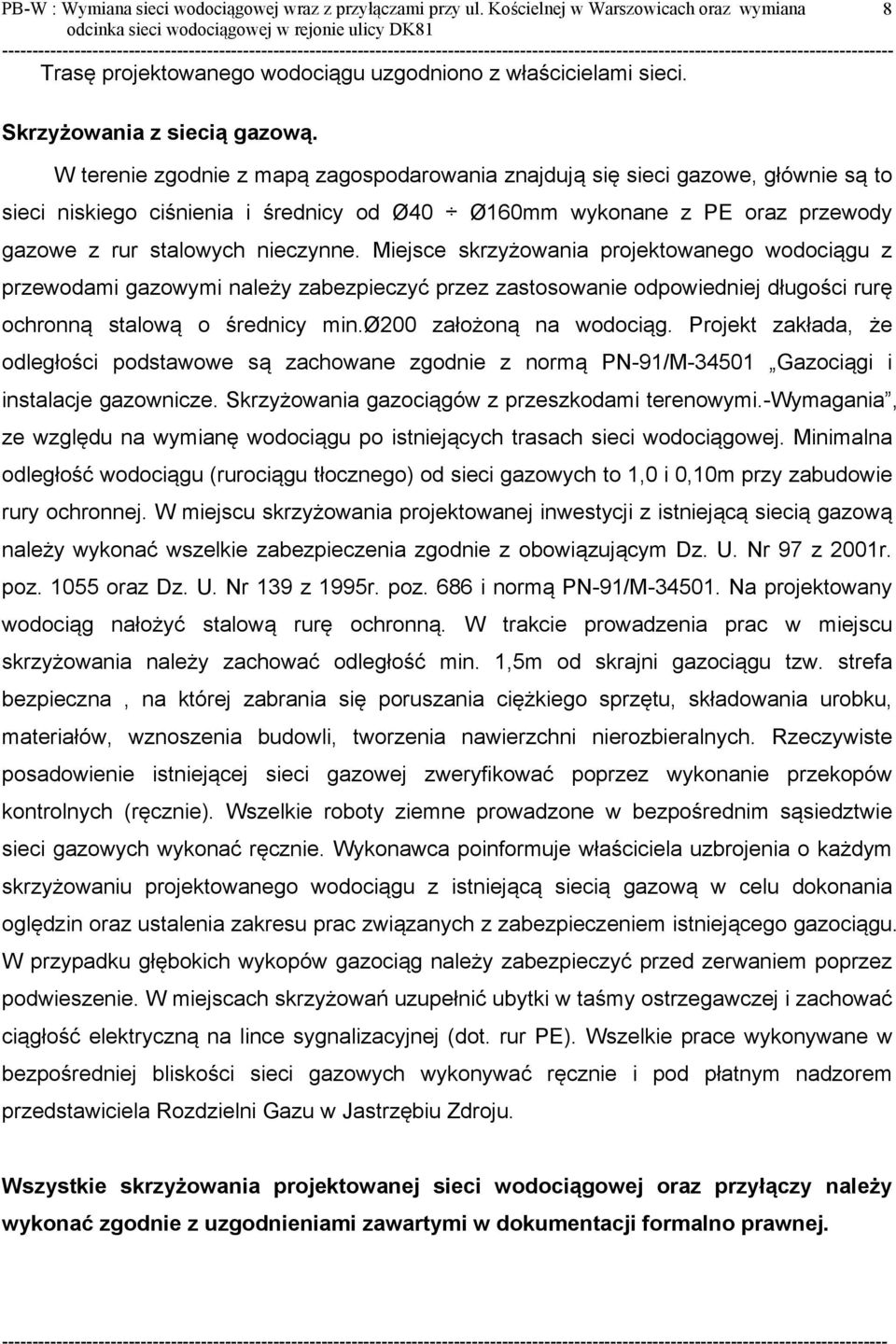

8 PB-W : Wymiana sieci wodociągowej wraz z przyłączami przy ul. Kościelnej w Warszowicach oraz wymiana 8 - Trasę projektowanego wodociągu uzgodniono z właścicielami sieci. Skrzyżowania z siecią gazową. W terenie zgodnie z mapą zagospodarowania znajdują się sieci gazowe, głównie są to sieci niskiego ciśnienia i średnicy od Ø40 Ø160mm wykonane z PE oraz przewody gazowe z rur stalowych nieczynne. Miejsce skrzyżowania projektowanego wodociągu z przewodami gazowymi należy zabezpieczyć przez zastosowanie odpowiedniej długości rurę ochronną stalową o średnicy min.ø200 założoną na wodociąg. Projekt zakłada, że odległości podstawowe są zachowane zgodnie z normą PN-91/M Gazociągi i instalacje gazownicze. Skrzyżowania gazociągów z przeszkodami terenowymi.-wymagania, ze względu na wymianę wodociągu po istniejących trasach sieci wodociągowej. Minimalna odległość wodociągu (rurociągu tłocznego) od sieci gazowych to 1,0 i 0,10m przy zabudowie rury ochronnej. W miejscu skrzyżowania projektowanej inwestycji z istniejącą siecią gazową należy wykonać wszelkie zabezpieczenia zgodnie z obowiązującym Dz. U. Nr 97 z 2001r. poz oraz Dz. U. Nr 139 z 1995r. poz. 686 i normą PN-91/M Na projektowany wodociąg nałożyć stalową rurę ochronną. W trakcie prowadzenia prac w miejscu skrzyżowania należy zachować odległość min. 1,5m od skrajni gazociągu tzw. strefa bezpieczna, na której zabrania się poruszania ciężkiego sprzętu, składowania urobku, materiałów, wznoszenia budowli, tworzenia nawierzchni nierozbieralnych. Rzeczywiste posadowienie istniejącej sieci gazowej zweryfikować poprzez wykonanie przekopów kontrolnych (ręcznie). Wszelkie roboty ziemne prowadzone w bezpośrednim sąsiedztwie sieci gazowych wykonać ręcznie. Wykonawca poinformuje właściciela uzbrojenia o każdym skrzyżowaniu projektowanego wodociągu z istniejącą siecią gazową w celu dokonania oględzin oraz ustalenia zakresu prac związanych z zabezpieczeniem istniejącego gazociągu. W przypadku głębokich wykopów gazociąg należy zabezpieczyć przed zerwaniem poprzez podwieszenie. W miejscach skrzyżowań uzupełnić ubytki w taśmy ostrzegawczej i zachować ciągłość elektryczną na lince sygnalizacyjnej (dot. rur PE). Wszelkie prace wykonywane w bezpośredniej bliskości sieci gazowych wykonywać ręcznie i pod płatnym nadzorem przedstawiciela Rozdzielni Gazu w Jastrzębiu Zdroju. Wszystkie skrzyżowania projektowanej sieci wodociągowej oraz przyłączy należy wykonać zgodnie z uzgodnieniami zawartymi w dokumentacji formalno prawnej.

9 PB-W : Wymiana sieci wodociągowej wraz z przyłączami przy ul. Kościelnej w Warszowicach oraz wymiana PODSYPKA I OBSYPKA Zastosowane rury typu TS nie wymagają zastosowania podsypki i obsypki UKŁADANIE RUR I ZASYPANIE WYKOPÓW Całkowite zasypanie wykopów w miejscach połączenia sieci wodociągowej oraz przyłączy wodociągowych może nastąpić po wykonaniu próby szczelności. W trakcie zasypywania wykopów, powyżej obsypki piaskowej, grunt należy ubijać warstwami o grub. 20cm. Grunt służący do zasypania należy zagęścić do wskaźnika 95%. 5. ZABEZPIECZENIE ANTYKOROZYJNE Zastosowane rury PE wodociągowe nie wymagają zabezpieczenia. 6. ZABEZPIECZENIE PRZED SZKODAMI GÓRNICZYMI Projektowany wodociąg zlokalizowany jest na terenie w którym mogą występować wpływy eksploatacji górniczej. Jednakże wodociąg zaprojektowano z rur PE, które zastosowano z uwagi na własności tworzyw, które przenoszą naprężenia spowodowane ruchem górotworu w znacznie lepszym stopniu niż inne materiały. Na terenie objętym wpływami eksploatacji górniczej należy zastosować kompensatory. Wpływ eksploatacji górniczej na przedmiotowy teren przebiegu projektowanej wymiany wodociągu określono w opinii Nr 98/09 dotyczącej wpływów górniczo geologicznych wydanej przez JSW S.A. KWK Pniówek. 7. OZNAKOWANIE WODOCIĄGU Lokalizacja armatury i hydrantów winna być oznaczona przy pomocy tabliczek oznaczeniowych wg PN-86/B umocowanych na obiektach stałych.

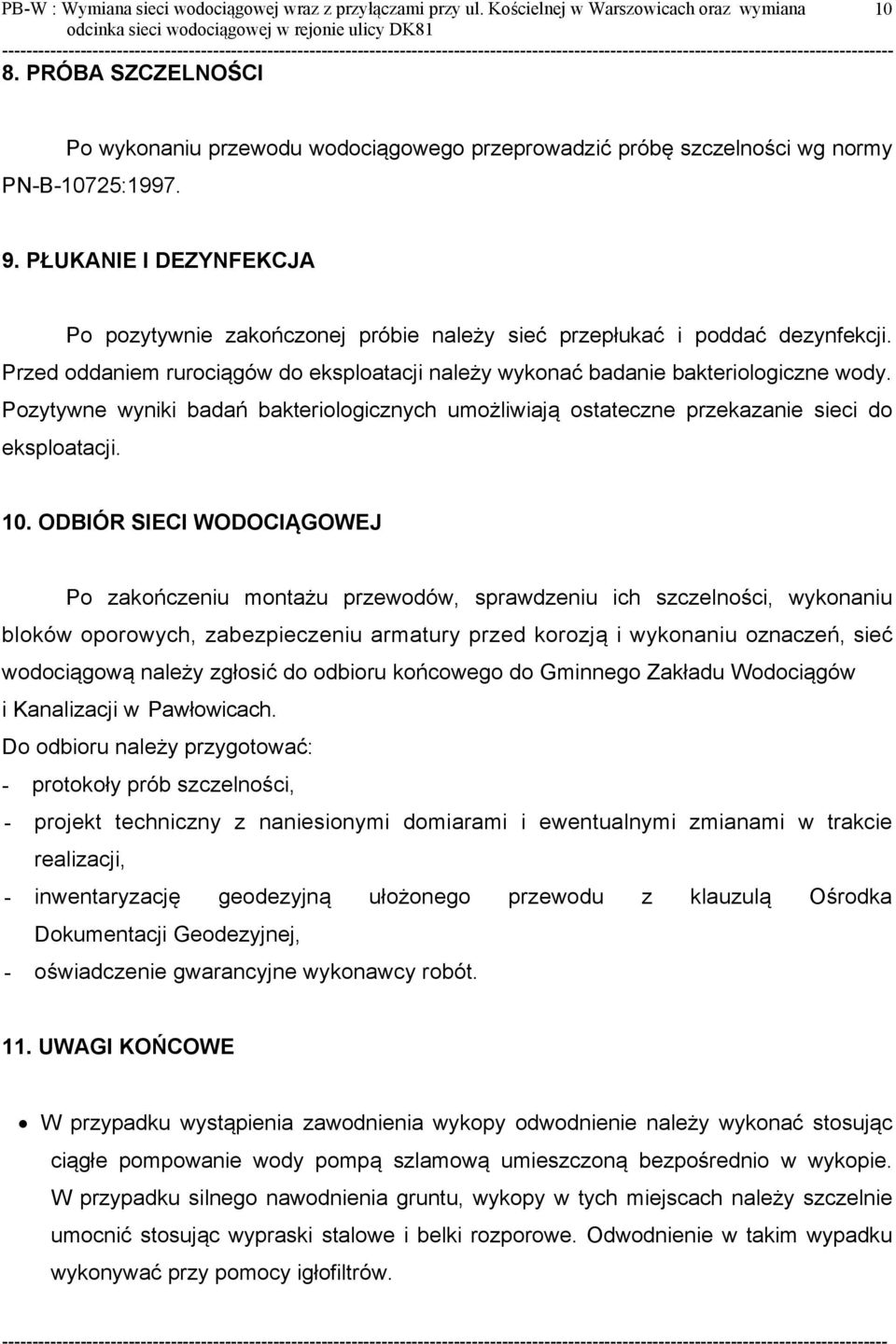

10 PB-W : Wymiana sieci wodociągowej wraz z przyłączami przy ul. Kościelnej w Warszowicach oraz wymiana PRÓBA SZCZELNOŚCI Po wykonaniu przewodu wodociągowego przeprowadzić próbę szczelności wg normy PN-B-10725: PŁUKANIE I DEZYNFEKCJA Po pozytywnie zakończonej próbie należy sieć przepłukać i poddać dezynfekcji. Przed oddaniem rurociągów do eksploatacji należy wykonać badanie bakteriologiczne wody. Pozytywne wyniki badań bakteriologicznych umożliwiają ostateczne przekazanie sieci do eksploatacji. 10. ODBIÓR SIECI WODOCIĄGOWEJ Po zakończeniu montażu przewodów, sprawdzeniu ich szczelności, wykonaniu bloków oporowych, zabezpieczeniu armatury przed korozją i wykonaniu oznaczeń, sieć wodociągową należy zgłosić do odbioru końcowego do Gminnego Zakładu Wodociągów i Kanalizacji w Pawłowicach. Do odbioru należy przygotować: - protokoły prób szczelności, - projekt techniczny z naniesionymi domiarami i ewentualnymi zmianami w trakcie realizacji, - inwentaryzację geodezyjną ułożonego przewodu z klauzulą Ośrodka Dokumentacji Geodezyjnej, - oświadczenie gwarancyjne wykonawcy robót. 11. UWAGI KOŃCOWE W przypadku wystąpienia zawodnienia wykopy odwodnienie należy wykonać stosując ciągłe pompowanie wody pompą szlamową umieszczoną bezpośrednio w wykopie. W przypadku silnego nawodnienia gruntu, wykopy w tych miejscach należy szczelnie umocnić stosując wypraski stalowe i belki rozporowe. Odwodnienie w takim wypadku wykonywać przy pomocy igłofiltrów.

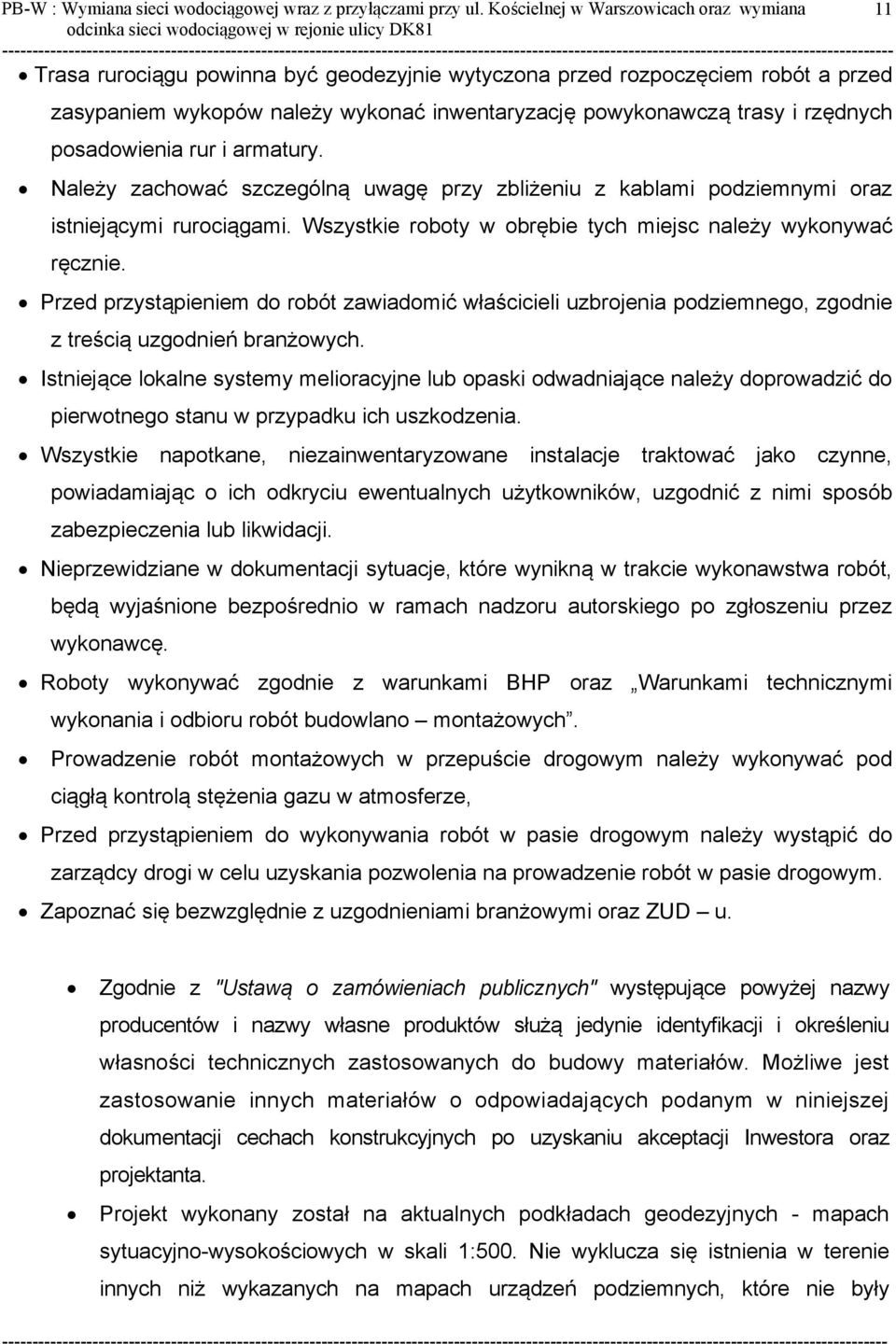

11 PB-W : Wymiana sieci wodociągowej wraz z przyłączami przy ul. Kościelnej w Warszowicach oraz wymiana 11 - Trasa rurociągu powinna być geodezyjnie wytyczona przed rozpoczęciem robót a przed zasypaniem wykopów należy wykonać inwentaryzację powykonawczą trasy i rzędnych posadowienia rur i armatury. Należy zachować szczególną uwagę przy zbliżeniu z kablami podziemnymi oraz istniejącymi rurociągami. Wszystkie roboty w obrębie tych miejsc należy wykonywać ręcznie. Przed przystąpieniem do robót zawiadomić właścicieli uzbrojenia podziemnego, zgodnie z treścią uzgodnień branżowych. Istniejące lokalne systemy melioracyjne lub opaski odwadniające należy doprowadzić do pierwotnego stanu w przypadku ich uszkodzenia. Wszystkie napotkane, niezainwentaryzowane instalacje traktować jako czynne, powiadamiając o ich odkryciu ewentualnych użytkowników, uzgodnić z nimi sposób zabezpieczenia lub likwidacji. Nieprzewidziane w dokumentacji sytuacje, które wynikną w trakcie wykonawstwa robót, będą wyjaśnione bezpośrednio w ramach nadzoru autorskiego po zgłoszeniu przez wykonawcę. Roboty wykonywać zgodnie z warunkami BHP oraz Warunkami technicznymi wykonania i odbioru robót budowlano montażowych. Prowadzenie robót montażowych w przepuście drogowym należy wykonywać pod ciągłą kontrolą stężenia gazu w atmosferze, Przed przystąpieniem do wykonywania robót w pasie drogowym należy wystąpić do zarządcy drogi w celu uzyskania pozwolenia na prowadzenie robót w pasie drogowym. Zapoznać się bezwzględnie z uzgodnieniami branżowymi oraz ZUD u. Zgodnie z "Ustawą o zamówieniach publicznych" występujące powyżej nazwy producentów i nazwy własne produktów służą jedynie identyfikacji i określeniu własności technicznych zastosowanych do budowy materiałów. Możliwe jest zastosowanie innych materiałów o odpowiadających podanym w niniejszej dokumentacji cechach konstrukcyjnych po uzyskaniu akceptacji Inwestora oraz projektanta. Projekt wykonany został na aktualnych podkładach geodezyjnych - mapach sytuacyjno-wysokościowych w skali 1:500. Nie wyklucza się istnienia w terenie innych niż wykazanych na mapach urządzeń podziemnych, które nie były

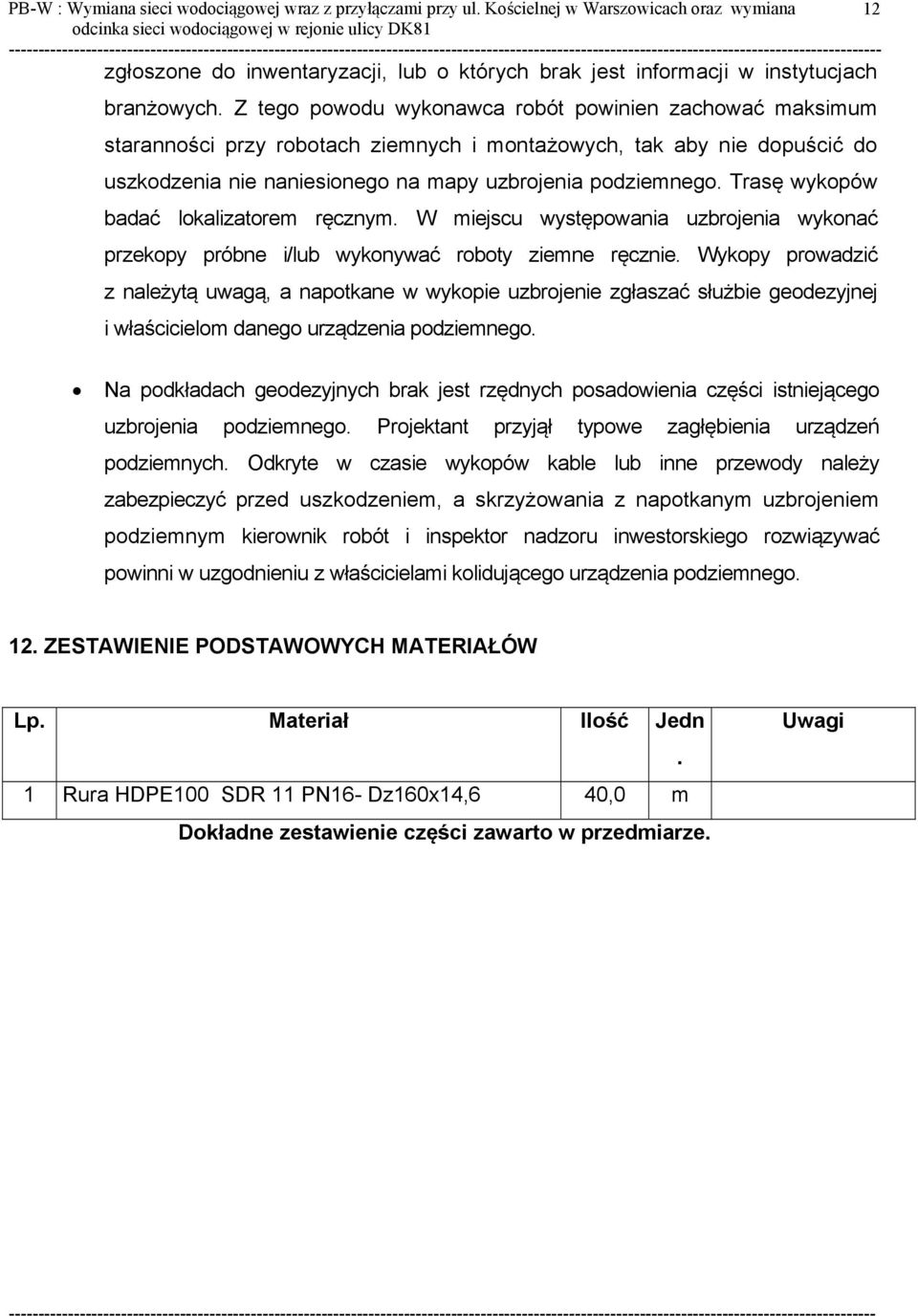

12 PB-W : Wymiana sieci wodociągowej wraz z przyłączami przy ul. Kościelnej w Warszowicach oraz wymiana 12 - zgłoszone do inwentaryzacji, lub o których brak jest informacji w instytucjach branżowych. Z tego powodu wykonawca robót powinien zachować maksimum staranności przy robotach ziemnych i montażowych, tak aby nie dopuścić do uszkodzenia nie naniesionego na mapy uzbrojenia podziemnego. Trasę wykopów badać lokalizatorem ręcznym. W miejscu występowania uzbrojenia wykonać przekopy próbne i/lub wykonywać roboty ziemne ręcznie. Wykopy prowadzić z należytą uwagą, a napotkane w wykopie uzbrojenie zgłaszać służbie geodezyjnej i właścicielom danego urządzenia podziemnego. Na podkładach geodezyjnych brak jest rzędnych posadowienia części istniejącego uzbrojenia podziemnego. Projektant przyjął typowe zagłębienia urządzeń podziemnych. Odkryte w czasie wykopów kable lub inne przewody należy zabezpieczyć przed uszkodzeniem, a skrzyżowania z napotkanym uzbrojeniem podziemnym kierownik robót i inspektor nadzoru inwestorskiego rozwiązywać powinni w uzgodnieniu z właścicielami kolidującego urządzenia podziemnego. 12. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW Lp. Materiał Ilość Jedn. 1 Rura HDPE100 SDR 11 PN16- Dz160x14,6 40,0 m Dokładne zestawienie części zawarto w przedmiarze. Uwagi

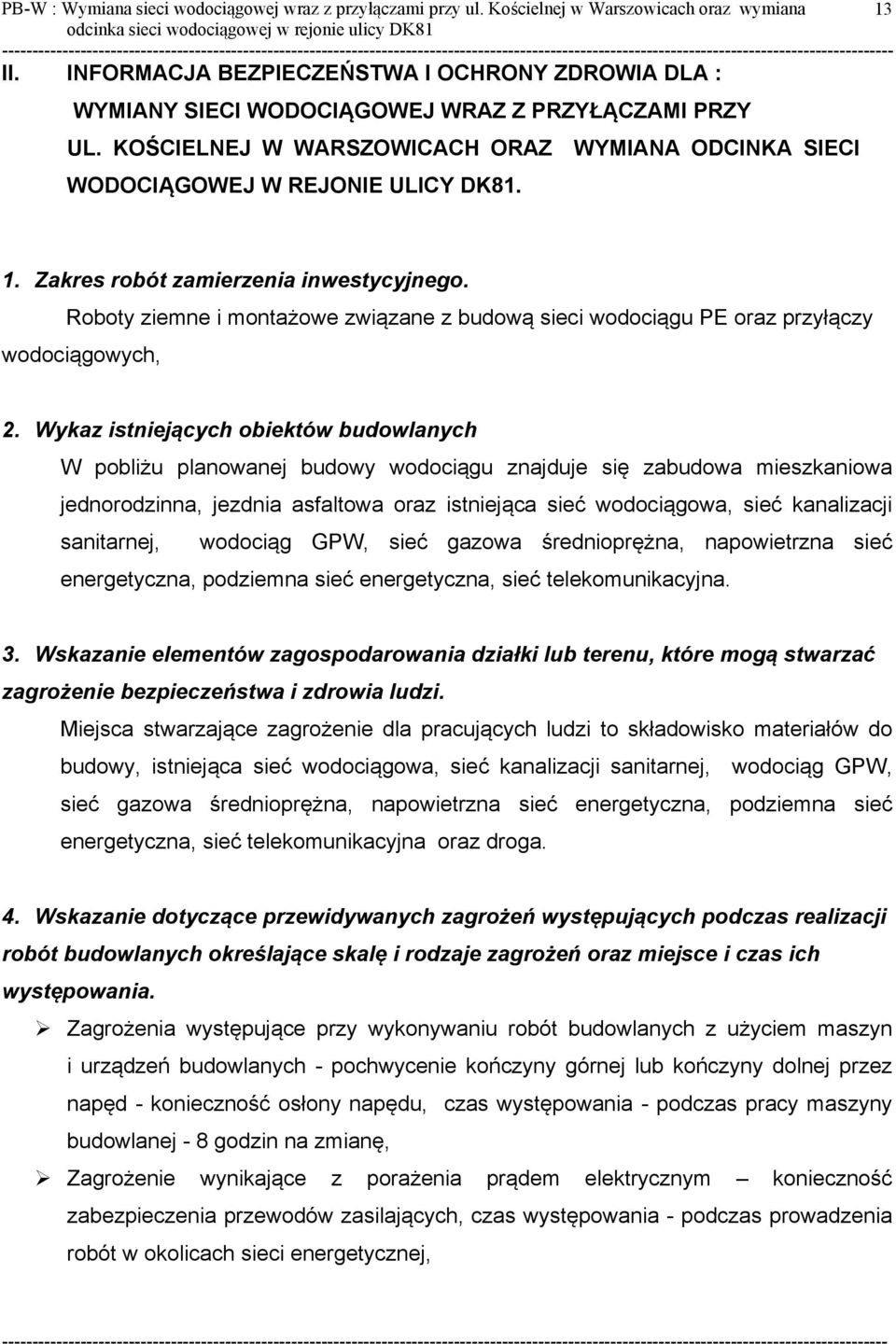

13 PB-W : Wymiana sieci wodociągowej wraz z przyłączami przy ul. Kościelnej w Warszowicach oraz wymiana 13 - II. INFORMACJA BEZPIECZEŃSTWA I OCHRONY ZDROWIA DLA : WYMIANY SIECI WODOCIĄGOWEJ WRAZ Z PRZYŁĄCZAMI PRZY UL. KOŚCIELNEJ W WARSZOWICACH ORAZ WYMIANA ODCINKA SIECI WODOCIĄGOWEJ W REJONIE ULICY DK Zakres robót zamierzenia inwestycyjnego. Roboty ziemne i montażowe związane z budową sieci wodociągu PE oraz przyłączy wodociągowych, 2. Wykaz istniejących obiektów budowlanych W pobliżu planowanej budowy wodociągu znajduje się zabudowa mieszkaniowa jednorodzinna, jezdnia asfaltowa oraz istniejąca sieć wodociągowa, sieć kanalizacji sanitarnej, wodociąg GPW, sieć gazowa średnioprężna, napowietrzna sieć energetyczna, podziemna sieć energetyczna, sieć telekomunikacyjna. 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Miejsca stwarzające zagrożenie dla pracujących ludzi to składowisko materiałów do budowy, istniejąca sieć wodociągowa, sieć kanalizacji sanitarnej, wodociąg GPW, sieć gazowa średnioprężna, napowietrzna sieć energetyczna, podziemna sieć energetyczna, sieć telekomunikacyjna oraz droga. 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych określające skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania. Zagrożenia występujące przy wykonywaniu robót budowlanych z użyciem maszyn i urządzeń budowlanych - pochwycenie kończyny górnej lub kończyny dolnej przez napęd - konieczność osłony napędu, czas występowania - podczas pracy maszyny budowlanej - 8 godzin na zmianę, Zagrożenie wynikające z porażenia prądem elektrycznym konieczność zabezpieczenia przewodów zasilających, czas występowania - podczas prowadzenia robót w okolicach sieci energetycznej,

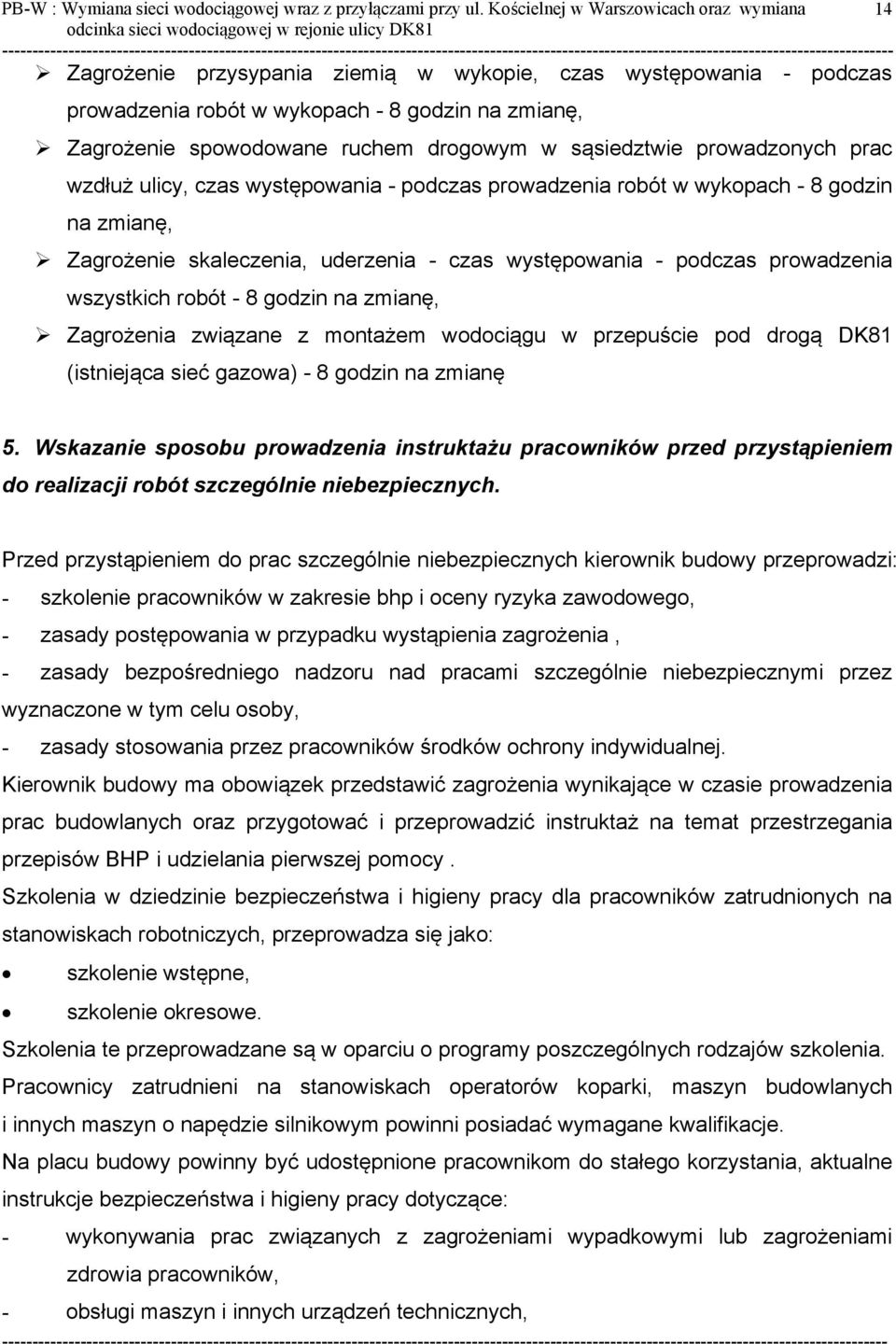

14 PB-W : Wymiana sieci wodociągowej wraz z przyłączami przy ul. Kościelnej w Warszowicach oraz wymiana 14 - Zagrożenie przysypania ziemią w wykopie, czas występowania - podczas prowadzenia robót w wykopach - 8 godzin na zmianę, Zagrożenie spowodowane ruchem drogowym w sąsiedztwie prowadzonych prac wzdłuż ulicy, czas występowania - podczas prowadzenia robót w wykopach - 8 godzin na zmianę, Zagrożenie skaleczenia, uderzenia - czas występowania - podczas prowadzenia wszystkich robót - 8 godzin na zmianę, Zagrożenia związane z montażem wodociągu w przepuście pod drogą DK81 (istniejąca sieć gazowa) - 8 godzin na zmianę 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Przed przystąpieniem do prac szczególnie niebezpiecznych kierownik budowy przeprowadzi: - szkolenie pracowników w zakresie bhp i oceny ryzyka zawodowego, - zasady postępowania w przypadku wystąpienia zagrożenia, - zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby, - zasady stosowania przez pracowników środków ochrony indywidualnej. Kierownik budowy ma obowiązek przedstawić zagrożenia wynikające w czasie prowadzenia prac budowlanych oraz przygotować i przeprowadzić instruktaż na temat przestrzegania przepisów BHP i udzielania pierwszej pomocy. Szkolenia w dziedzinie bezpieczeństwa i higieny pracy dla pracowników zatrudnionych na stanowiskach robotniczych, przeprowadza się jako: szkolenie wstępne, szkolenie okresowe. Szkolenia te przeprowadzane są w oparciu o programy poszczególnych rodzajów szkolenia. Pracownicy zatrudnieni na stanowiskach operatorów koparki, maszyn budowlanych i innych maszyn o napędzie silnikowym powinni posiadać wymagane kwalifikacje. Na placu budowy powinny być udostępnione pracownikom do stałego korzystania, aktualne instrukcje bezpieczeństwa i higieny pracy dotyczące: - wykonywania prac związanych z zagrożeniami wypadkowymi lub zagrożeniami zdrowia pracowników, - obsługi maszyn i innych urządzeń technicznych,

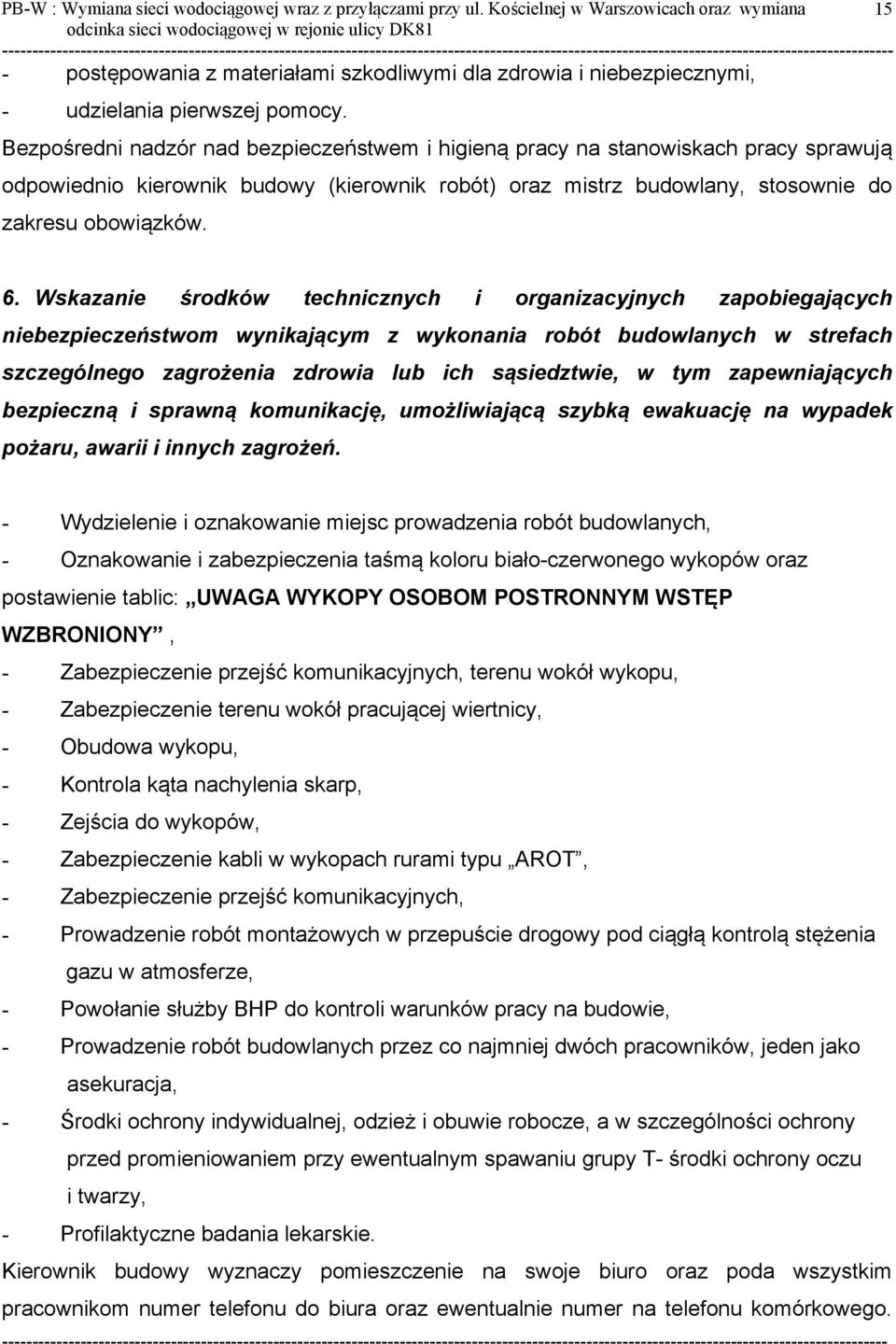

15 PB-W : Wymiana sieci wodociągowej wraz z przyłączami przy ul. Kościelnej w Warszowicach oraz wymiana postępowania z materiałami szkodliwymi dla zdrowia i niebezpiecznymi, - udzielania pierwszej pomocy. Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik budowy (kierownik robót) oraz mistrz budowlany, stosownie do zakresu obowiązków. 6. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. - Wydzielenie i oznakowanie miejsc prowadzenia robót budowlanych, - Oznakowanie i zabezpieczenia taśmą koloru biało-czerwonego wykopów oraz postawienie tablic: UWAGA WYKOPY OSOBOM POSTRONNYM WSTĘP WZBRONIONY, - Zabezpieczenie przejść komunikacyjnych, terenu wokół wykopu, - Zabezpieczenie terenu wokół pracującej wiertnicy, - Obudowa wykopu, - Kontrola kąta nachylenia skarp, - Zejścia do wykopów, - Zabezpieczenie kabli w wykopach rurami typu AROT, - Zabezpieczenie przejść komunikacyjnych, - Prowadzenie robót montażowych w przepuście drogowy pod ciągłą kontrolą stężenia gazu w atmosferze, - Powołanie służby BHP do kontroli warunków pracy na budowie, - Prowadzenie robót budowlanych przez co najmniej dwóch pracowników, jeden jako asekuracja, - Środki ochrony indywidualnej, odzież i obuwie robocze, a w szczególności ochrony przed promieniowaniem przy ewentualnym spawaniu grupy T- środki ochrony oczu i twarzy, - Profilaktyczne badania lekarskie. Kierownik budowy wyznaczy pomieszczenie na swoje biuro oraz poda wszystkim pracownikom numer telefonu do biura oraz ewentualnie numer na telefonu komórkowego.

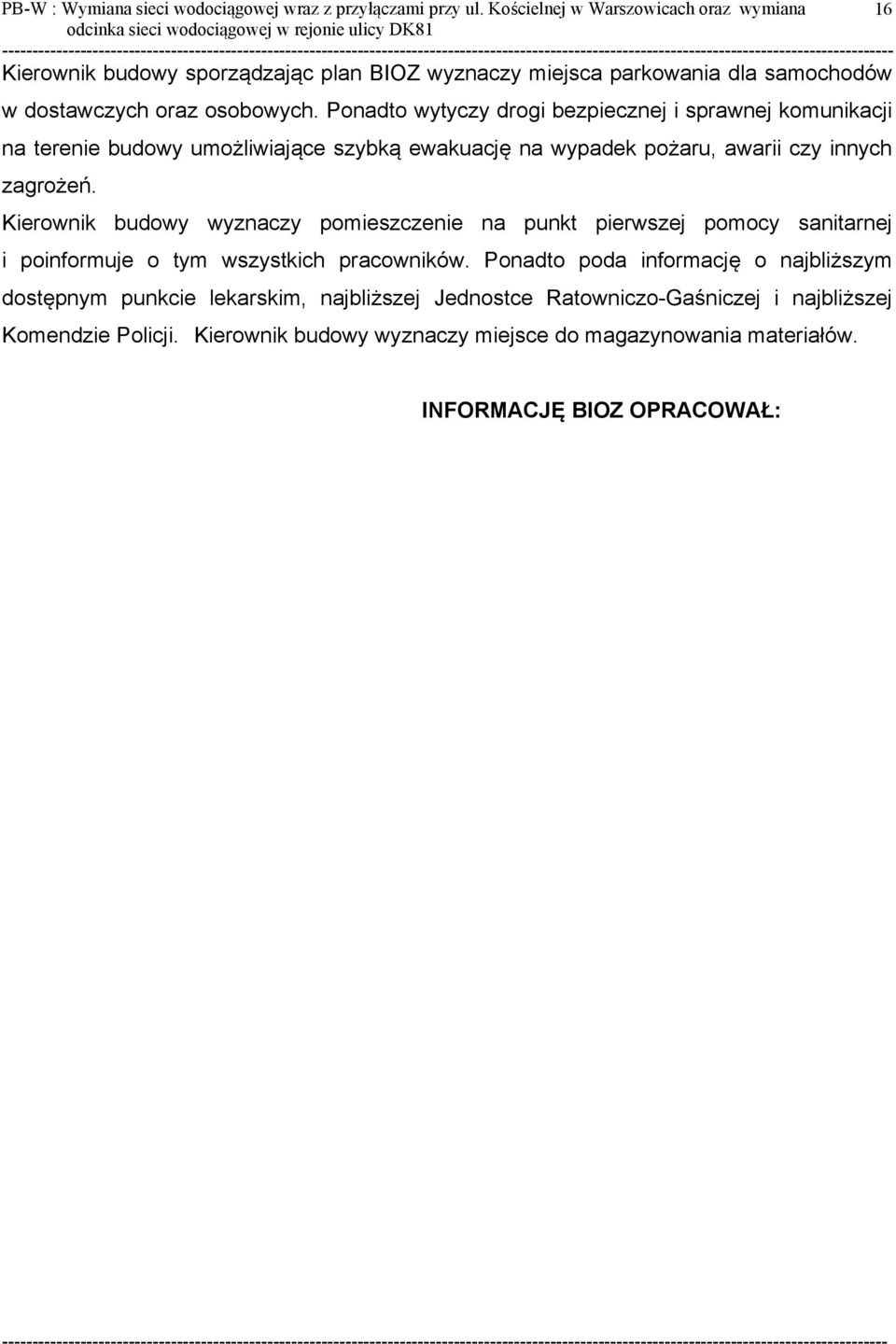

16 PB-W : Wymiana sieci wodociągowej wraz z przyłączami przy ul. Kościelnej w Warszowicach oraz wymiana 16 - Kierownik budowy sporządzając plan BIOZ wyznaczy miejsca parkowania dla samochodów w dostawczych oraz osobowych. Ponadto wytyczy drogi bezpiecznej i sprawnej komunikacji na terenie budowy umożliwiające szybką ewakuację na wypadek pożaru, awarii czy innych zagrożeń. Kierownik budowy wyznaczy pomieszczenie na punkt pierwszej pomocy sanitarnej i poinformuje o tym wszystkich pracowników. Ponadto poda informację o najbliższym dostępnym punkcie lekarskim, najbliższej Jednostce Ratowniczo-Gaśniczej i najbliższej Komendzie Policji. Kierownik budowy wyznaczy miejsce do magazynowania materiałów. INFORMACJĘ BIOZ OPRACOWAŁ:
