1 PROJEKT WYKONAWCZY Dokumentacja budowlano-wykonawcza dla zadania pn.: Budowa placu zabaw dla dzieci w dzielnicy Lipnik teren rekreacyjny pod Gaikami etap II OBIEKT: Budowa placu zabaw dla dzieci na Osiedlu Lipnik w Bielsku-Białej LOKALIZACJA: Działka ewidencyjna nr 1300/343, Os. Lipnik, Bielsko-Biała INWESTOR: Miasto Bielsko-Biała, Urząd Miejski w Bielsku-Białej, Plac Ratuszowy 1, Bielsko-Biała Opracował: mgr inż. arch. Michał Matejczyk mgr inż. Magdalena Feil-Bereta arch. kraj. mgr inż. Damian Mytych arch. kraj. Data opracowania : Sierpień 2017 Egz. nr 1 1

2 SPIS ZAWARTOŚCI PROJEKTU A. STRONA TYTUŁOWA B. SPIS ZAWARTOŚCI PROJEKTU C. CZĘŚĆ OPISOWA I. Oświadczenie projektantów II. Opis techniczny do projektu III. Uprawnienia i zaświadczenie o wpisie do izby D. CZĘŚĆ GRAFICZNA I. Kopia mapy zasadniczej II. Projekt zagospodarowania terenu, skala 1:500 III. Rzut placu zabaw, skala 1:200 2

3 OPIS TECHNICZNY 1. Przedmiot opracowania: Zadanie obejmuje realizację drugiego etapu budowy placu zabaw i siłowni zewnętrznej na os. Lipnik o powierzchni 583,19 m². Inwestycję zlokalizowano w zachodniej części działki ewidencyjnej nr 1300/343 w Bielsku-Białej. Projektuje się budowę placu zabaw składającego się jednego urządzenia zabawowego, dwóch zestawów urządzeń siłowych, które posiadają trzy stanowiska do ćwiczeń oraz tablicy z regulaminem, pięciu ławek, trzech koszy na śmieci, stołu do tenisa stołowego i ogrodzenia wraz dwoma furtkami Kody robót według Wspólnego Słownika Zamówień: KOD CPV Roboty w zakresie nawierzchni, z wyjątkiem dróg KOD CPV Roboty w zakresie kształtowania placów zabaw KOD CPV Dostawa i montaż siłowni plenerowych KOD CPV Usługi w zakresie trawników KOD CPV Wznoszenie ogrodzeń KOD CPV Usługi sadzenia roślin oraz utrzymania terenów zielonych 2. Podstawa opracowania: 1.Zlecenie Inwestora. 2.Kopia mapy zasadniczej, skala: 1:500 3.Wizja w terenie i pomiary inwentaryzacyjne. 3. Charakterystyka terenu: Stan istniejący Działka nr 1300/343 to działka częściowo zagospodarowana poprzez boisko sportowe oraz wykonany pierwszy etap placu zabaw i siłowni zewnętrznej. Teren przewidziany pod drugi etap placu zabaw i siłowni zewnętrznej jest obecnie niezagospodarowany. Obszar przewidziany pod inwestycje jest objęty MPZP Lipnik i oznaczony symbolem B-5 ZP, US o przeznaczeniu terenu: zieleń parkowa - skwer oraz usługi sportu boiska. W którym dopuszcza się lokalizację obiektów małej architektury. 3

4 Stan projektowany projektuje się urządzenie zabawowe (zestaw zabawowy drewniany) oraz dwa zestawy urządzeń siłowych (biegacz, wahadło/twister), projektuje się wyposażenie terenu w stół do tenisa stołowego, pięć ławek z oparciem, jedną tablicę z regulaminem oraz trzy kosze na śmieci, pod urządzenia do zabaw i siłowni projektuje się nawierzchnię bezpieczną z materiałów przepuszczalnych, układanych z mat gumowych 100 cm x 150 cm, amortyzujących upadek dzieci. Grubość mat gumowych wynosi 2,3 cm, natomiast wysokość swobodnego upadku do 2,6 m. nawierzchnia utwardzona wykonana z kostki betonowej pod stołem do gry w tenisa stołowego, ogrodzenie panelowe z dwoma furtkami o wysokości 1,20 m, projektuje się nasadzenia żywotników zachodnich w odm. Aureospicata wykonanie trawników z siewu Ogólnym założeniem jest stworzenie ogólnodostępnego terenu rekreacji i odpoczynku w mieście Bielsko-Biała. Zagospodarowanie terenu w ww. elementy zapewni ogólne uporządkowanie działki oraz ukształtowanie jej układu przestrzennego. 4. Dane liczbowe powierzchnia 1 i 2 etapu placu zabaw i siłowni 583,19 m², powierzchnia terenu utwardzonego nawierzchnią absorbującą upadek koloru czarnego 2 etap 87,39 m² powierzchnia terenu utwardzona nawierzchnią z kostki betonowej 47,95 m² betonowe obrzeże chodnikowe 6x20 cm 29,00 m długość ogrodzenia panelowego 95,56 mb ilość furtek 2 szt. powierzchnia trawników 32,27 m² ilość projektowanych żywotników zachodnich odm. Aureospicata - 48 szt. powierzchnia terenu do wyściółkowania 48,70 m². 5. Uzbrojenie terenu Na terenie działki nr 1300/343 nie znajdują się elementy uzbrojenia terenu. 4

5 6. Wykaz Urządzeń: 1. Piaskownica 1 etap - istniejący Wymiary urządzenia: 325/251/160 cm 2. Bujak auto straż pożarna 1 etap - istniejący Wymiary urządzenia: 80/45/80 cm 3. Bujak zebra tandem 1 etap - istniejący Wymiary urządzenia: 160/20/80 cm 4. Huśtawka podwójna mix 2szt. 1 etap - istniejący Wymiary urządzenia: 195/280/240 cm 5. Karuzela z kierownicą 1 etap - istniejący Wymiary urządzenia: 150/70 cm 6. Zestaw zabawowy - 1 etap - istniejący Wymiary urządzenia: 309/155/215 cm 7. Zestaw zabawowy Wymiary urządzenia: 545/378/350 cm 8. Linarium piramida - 1 etap - istniejący Wymiary urządzenia: 260/260/250 cm 9. Prasa ręczna / wyciąg górny - 1 etap - istniejący Wymiary urządzenia: 80/167/186 cm 10. Orbitrek - 1 etap - istniejący Wymiary urządzenia: 52/103/152 cm 11. Tablica edukacyjna z grą plenerową 5 szt. 1 etap - istniejący Wymiary urządzenia: 150/80 cm 12. Kosz na śmieci 2szt. 1 etap - istniejący Wymiary urządzenia: 43/95 cm 5

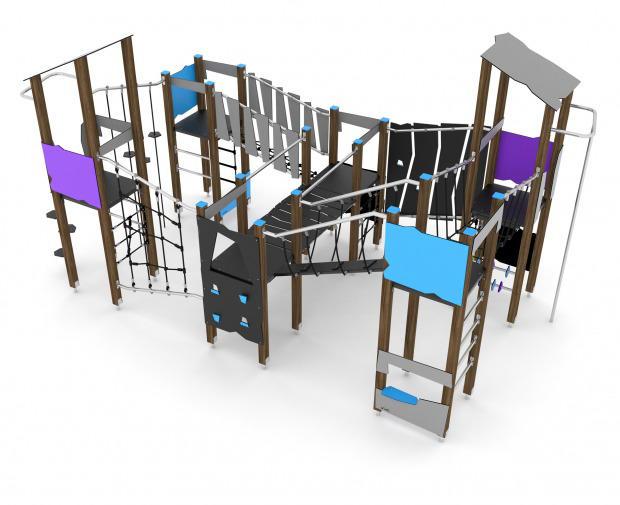

6 13. Ławka z oparciem 2 szt. 1 etap - istniejący Wymiary urządzenia: 180/65/77 cm 14. Stojak na rowery 2 szt. 1 etap - istniejący Wymiary urządzenia: 50/5/60 cm 15. Tablica z regulaminem 1 etap - istniejący Wymiary: 50/70 cm 16. Zestaw zabawowy drewniany 2 etap projektowany wieża z daszkiem x 2 szt., wieża x 4 szt., linka z podestami x 4 szt., drabinka linowa x 1 szt., ściana wspinaczkowa x 3 szt., drabinka x 2 szt., most linowy x 2 szt., zjazd strażacki x 1 szt., zjazd strażacki ze stopniami x 1 szt., sklepik x 1 szt., pomost x 1 szt., most skośny równoważnia x 1 szt.,przeplotnia linowa x 1 szt Rzut: Wymiary urządzenia: 625/315/370 cm (wymiary urządzenia mogą się różnić do 10 %) Strefy bezpieczeństwa: 705 x 925 cm Wysokość swobodnego upadku: 220 cm Kotwienie na gruncie płaskim na głębokości 60 cm, beton klasy min. B-20 Urządzenie zgodne z normą PN-EN 1176 MATERIAŁY: - konstrukcja o przekroju 90x90 mm, wykonana z impregnowanego drewna klejonego; - góra konstrukcji zabezpieczona polietylenowymi nakładkami chroniącymi wierzch drewna; - podstawa konstrukcji drewnianej oparta jest na metalowych kotwach, które zabezpieczają drewno przed bezpośrednim kontaktem z podłożem, a tym samym zapobiegają rozwijaniu się zgnilizny i przedłużają jego żywotność; - podesty oraz ścianki wspinaczkowe wykonane z antypoślizgowej i wodoodpornej sklejki; - śruby wykonane ze stali nierdzewnej lub zabezpieczone plastikowymi kapslami; - brak ostrych krawędzi, szpar, które stwarzają zagrożenie zakleszczenia głowy, placów oraz innych części ciała; - poręcze oraz drążki wykonane ze stali nierdzewnej; - stalowe liny w oplocie polipropylenowym, łączone trwałymi elementami z tworzywa sztucznego Fundament: 6

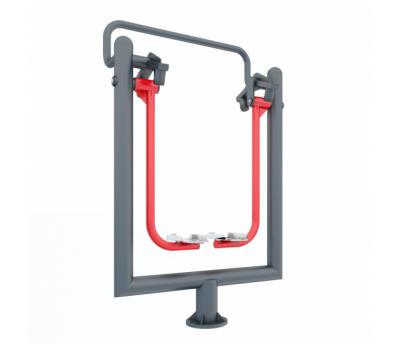

7 Wizualizacja: 17. Biegacz 2 etap projektowany Wymiary urządzenia: 483/1016/1758 mm (wymiary urządzenia mogą się różnić do 10 %) Rzut: Powierzchnia strefy bezpieczeństwa: 13,55 m² (4005x3438 mm) Wysokość swobodnego upadku: 30 cm Materiał: Rura stalowa: 114,3 x3,6mm 50x2mm, 42,4x2,9mm, 88,9x3,6mm Blacha stalowa: 3mm, 5mm, 10mm Profil 50x30x3mm Łożysko RS Odbój D50/20/60 IRH Stopnice opcje: aluminium ryflowane Śruby nierdzewne M10x20 Fundament: Lakier podkładowy: Podkład epoksydowy o podwyższonej zawartości cynku PZ 770 Lakier: Lakier proszkowy-poliestrowy Kolor: uzgodnić z zamawiającym Sposób mocowania: Kotwa stalowa zabetonowana w stopie betonowej Okres gwarancji: 3 lata Zgodność z normą: PN-EN 16630: Na urządzeniu zamontować instrukcję obsługi. Wizualizacja: 7

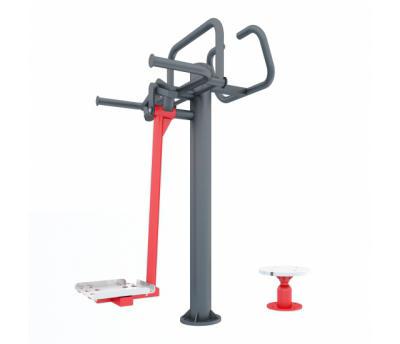

8 18. Wahadło/Twister 2 etap projektowany Wymiary urządzenia: 823/1329/1702 mm (wymiary urządzenia mogą się różnić do 10 %) Rzut: Powierzchnia strefy bezpieczeństwa: 16,35 m² (4329x3829 mm) Wysokość swobodnego upadku: 50 cm Materiał: Rura stalowa: 114,3 x3,6mm 50x2mm, 42,4x2,9mm, 88,9x3,6mm Blacha stalowa: 3mm, 5mm, 10mm Profil 50x30x3mm Łożysko RS Odbój D50/20/60 IRH Stopnice opcje: aluminium ryflowane Śruby nierdzewne M10x20 Fundament: Lakier podkładowy: Podkład epoksydowy o podwyższonej zawartości cynku PZ 770 Lakier: Lakier proszkowy-poliestrowy Kolor: uzgodnić z zamawiającym Sposób mocowania: Kotwa stalowa zabetonowana w stopie betonowej Wizualizacja: Okres gwarancji: 3 lata Zgodność z normą: PN-EN 16630: Na urządzeniu zamontować instrukcję obsługi. 8

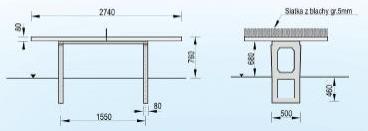

9 19. Stół do tenisa stołowego 2 etap projektowany Wymiary urządzenia: 274/152/76 cm Powierzchnia strefy bezpieczeństwa: 48,30 m² (8,75 m x 5,52 m) 20. Ławka z oparciem 5 szt. 2 etap projektowany Wymiary urządzenia: 180/65/77 cm Fundament: 21. Tablica z regulaminem 2 etap projektowany Wymiary: 50/70 cm Fundament: 22. Kosz na śmieci 3 szt. 2 etap projektowany Wymiary urządzenia: 43/95 cm Fundament: 9

10 7. Ogrodzenie Projektuje się ogrodzenie wokół istniejącego i projektowanego placu zabaw o łącznej długości 95,56 mb. Dodatkowo projektuje się dwie furtki. Zastosowany rodzaj ogrodzenia to ogrodzenie panelowe przetłaczane o wysokości 1,20 m. Charakterystyka ogrodzenia: 7.1. Stopy betonowe pod słupki stalowe beton B25, 7.2. Panele zgrzewane, wykonane z ocynkowanych drutów stalowych malowanych metodą proszkową - kolor zielony RAL szerokość paneli 2,50 m wysokości paneli: 1,20 m, grubość drutu 5mm, rozmiar oczka 5 cm x 2 cm, 7.3. Słupki ogrodzeniowe ocynkowane,a następnie malowane metodą proszkową w kolorze zielonym RAL 6005, wyposażone w uchwyty montażowe do paneli. Słupki zabezpieczone górnymi nakładkami wykonanymi z tworzywa pcv, zabezpieczającymi przed przedostaniem się wody do środka słupka. Słupek pośredni 4cm x 6 cm x 210 cm, wyposażony w uchwyty montażowe, Słupek przy bramach i furtkach 8 cm x 8 cm x 210 cm, słupki osadzone w prefabrykowanym fundamencie min.40 x40 cm, 8. Charakterystyka nawierzchni utwardzonej i terenów zielonych Nawierzchnia bezpieczna Projektuje się nawierzchnię bezpieczną z mat gumowych w kolorze czarnym, która zostanie wykonana pod urządzeniami placu zabaw oraz siłowni zewnętrznej. Nawierzchnia zostanie wykonana z materiałów syntetycznych, przepuszczalnych, układanych z mat gumowych 100 cm x 150 cm, na której zostaną zamontowane elementy placu zabaw oraz siłowni zewnętrznej. Grubość nawierzchni bezpiecznej uzależniona jest od wysokości zamontowanych urządzeń oraz związanej z tym wysokości swobodnego upadku wynosi ona 2,3 cm dla wysokości swobodnego upadku do 2,6 m. 10

11 Nawierzchnia z kostki betonowej Projektuje się pod stołem do tenisa nawierzchnię z kostki betonowej. Nawierzchnia utwardzona wykonana jest z kostki betonowej koloru szarego o gr. 6 cm otoczonej obrzeżem betonowym o wym. 6x20 cm. Projektuje się 2% spadek nawierzchni z kostki betonowej w kierunku terenów zielonych umożliwiający spływ wody powierzchniowej. Trawnik Całkowita powierzchnia terenów zielonych 32,27 m² teren pod trawniki musi być oczyszczony z gruzu i zanieczyszczeń, ziemia urodzajna powinna być rozścielona równą warstwą wymieszana z nawozami mineralnymi oraz starannie wyrównana, siew powinien być dokonany w dni bezwietrzne, na zruszonej grabiami ziemią, na terenie płaskim nasiona traw wysiewane są w ilości od 1 do 4 kg na 100 m², po wysiewie nasion ziemia powinna być wałowana, trawnik należy podlewać codziennie do momentu ukorzenienia się. Sadzenie krzewów Przewiduje się sadzenie 48 krzewów (żywotnik zachodni odm. Aureospicata ) z dobrze wykształconą bryła korzeniową (pojemnik C4).. W momencie sadzenia wszystkie krzewy powinny mieć jednakowe parametry (szczególnie w odniesieniu do wysokości). Materiał roślinny ma spełniać wyższe wymagania jakościowe i być prowadzony. w trakcie wieloletniego cyklu produkcyjnego. Wszystkie części rośliny muszą być wolne od szkodników i patogenów oraz pozbawione ran i śladów po świeżych cięciach. Krzewy sadzić w doły 50 x 50 cm, o głębokości 20 większej niż głębokość bryły korzeniowej. Doły przed sadzeniem obficie zalać wodą (min. 10 l do jednego dołu). 11

12 Po wsiąknięciu wody doły do połowy zaprawić mieszkanką ziemi kompostowej lub substratem torfowym. Po posadzeniu wokół skupin krzewów, powierzchnię okopaną niezadarnioną dobrze wyściółkować 3-5 cm warstwą zmielonej kory z drzew liściastych, zaprawioną mocznikiem. Zapobiega to zachwaszczeniu, utrzymuje wilgoć i zasila rośliny. Powierzchnia do wyściółkowania to 13,00 m² 9. Zakres robót oraz kolejność realizacji Zamierzenie budowlane obejmuje budowę placu zabaw i siłowni zewnętrznej na działce ewidencyjnej nr 1300/343 zgodnie z warunkami technicznymi wykonania i odbioru robót budowlanych oraz ze sztuką budowlaną. Kolejność wykonywania robót: Oznaczenie terenu jako placu budowy, ustawienie tablicy informacyjnej, Zabezpieczenie terenu budowy przed wtargnięciem na teren prac dzieci i osób niepowołanych, Zabezpieczenie istniejących obiektów narażonych na zniszczenie w trakcie trwania prac budowlanych, transportu lub składowania materiałów, Roboty przygotowawcze polegające na ręcznym usunięciu darniny Wykonanie fundamentów pod urządzenia placu zabaw, siłowni zewnętrznej, ławek z oparciem, tablicy z regulaminem, koszy na śmieci oraz ogrodzenia Korytowanie wraz z profilowaniem i zagęszczaniem podłoża Wykonanie ław betonowych pod obrzeża chodnikowe Ułożenie obrzeży chodnikowych, Wykonanie podbudowy pod utwardzoną nawierzchnię, Wykonanie bezpiecznej nawierzchni płytek absorbujących upadek 87,39 m² Montaż urządzeń placu zabaw, siłowni zewnętrznej, stołu do gry w tenisa stołowego, ławek z oparciem, tablicy z regulaminem, koszy na śmieci i ogrodzenia wraz z furtkami, Wykonanie nawierzchni z kostki betonowej 47,95 m² Wykonanie nasadzeń Żywotnika zachodniego Aureospicata 48 szt. Wyściółkowanie krzewów 48,70 m² Wykonanie trawników 32,27 m² 12

13 10. Analiza uciążliwości Projektowana inwestycja nie wpływa na lokalizację sąsiednich budynków, nie ogranicza możliwości ich rozbudowy, nie stwarza zacienienia. W związku z tym, nie narusza interesów osób trzecich, o których mowa w art. 5 ustawy z dnia r. Prawo budowlane (t.j. Dz.U.z 2006 r. nr 156, poz ze zmian.). 13
