Planowane przedsięwzięcie polegać będzie na wykonaniu następujących prac:

Transkrypt

1 Załącznik nr 4 do zaproszenia Dokumentacja techniczna dla zadania pn.: BUDOWA PLACÓW ZABAW I SIŁOWNI NAPOWIETRZNYCH W GMINIE WILCZĘTA Planowane przedsięwzięcie polegać będzie na wykonaniu następujących prac: 1 Budowa placu zabaw w miejscowości Bardyny Na terenie niezagospodarowanej działki będą zamontowane urządzenia służące do zabawy w ilości 2 sztuk. Zabawki będą mocowane do wcześniej wykonanych przez wykonawce punktowych fundamentów betonowych. Wymiary stóp fundamentowych jednakowe tj. 30x30x60 cm. W czasie betonowania należy osadzić ocynkowane kotwy Zabawki dla dzieci wykonane z elementów drewnianych zabezpieczone przed szkodliwym działaniem warunków atmosferycznych oraz elementów stalowych ocynkowanych ogniowo i pomalowane farbami poliestrowymi. Uchwyty i rączki wykonane z polichlorku winylu oraz drewniane. Śruby i wkręty przykryte gładkimi nasadami ochronnymi. Projektowane zagospodarowanie terenu polega na realizacji placu zabaw dla dzieci (w pobliżu istniejącej wiaty rekreacyjnej), w którym sytuuje się następujące zabawki i urządzenia: Piaskownica zwykła Wymiary piaskownicy w cm (długość, szerokość, wysokość) co najmniej 150x150x35 Zestaw zabawowy w którego skład wchodzą na stępujące elementy: zjeżdżalnia drabinka wspinaczkowa huśtawka pojedyncza lina wspinaczkowa

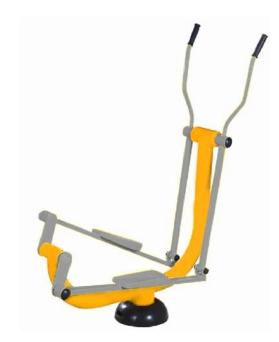

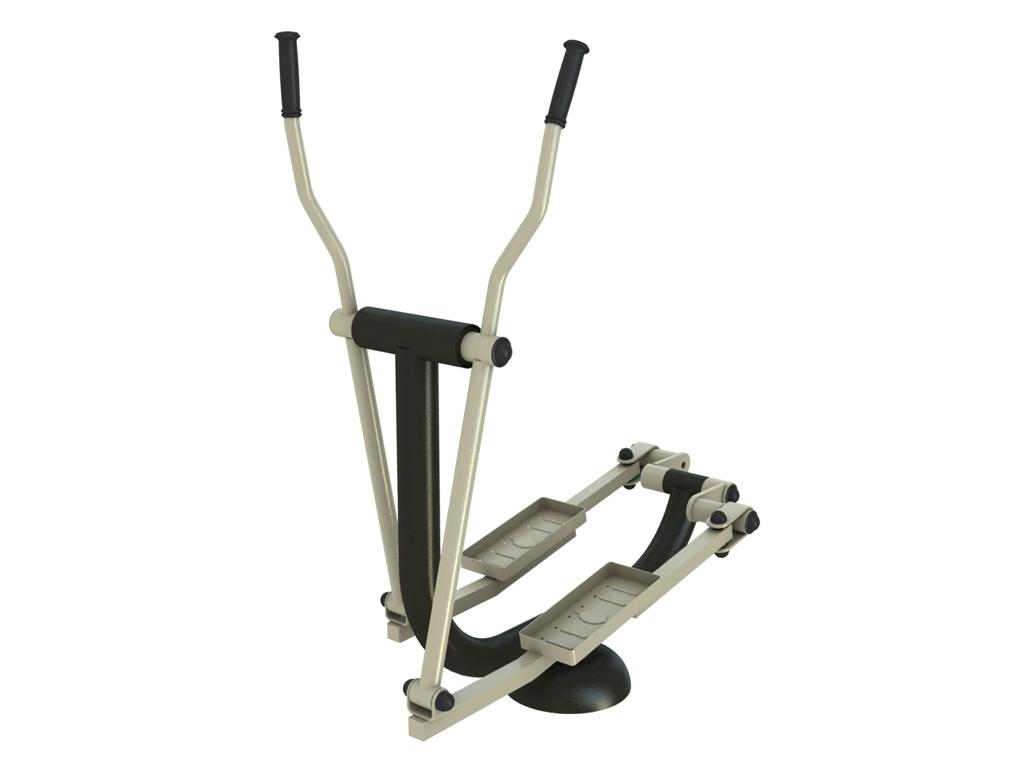

2 2 Budowa siłowni napowietrznej w miejscowości Gładysze Na terenie zagospodarowanej działkizabawki będą mocowane do wcześniej wykonanych przez wykonawce punktowych fundamentów betonowych.. Wymiary stóp fundamentowych różne w zależności od urządzenia tj. 75x75x80 cm, 50x50x80 cm, 55x55x80 cm, 45x45x80 cm. W czasie betonowania należy osadzić ocynkowane kotwy. Urządzenia do ćwiczeń są wykonane z elementów stalowych ocynkowanych ogniowo i dwukrotnie pomalowanych proszkowo farbami poliestrowymi. Maksymalna waga użytkownika to 120 kg. Teren inwestycji, fragment działki ewidencyjnej nr 85 o. Gładysze jest zagospodarowany i częściowo ogrodzony w związku z lokalizacją na przedmiotowej działce budynku remizy strażackiej ze świetlicą wiejską. Ponadto na działce znajduje się boisko do piłki siatkowej. Planowana inwestycja polega na realizacji siłowni napowietrznej, która składać się z następujących urządzeń: Biegacz Orbitrek

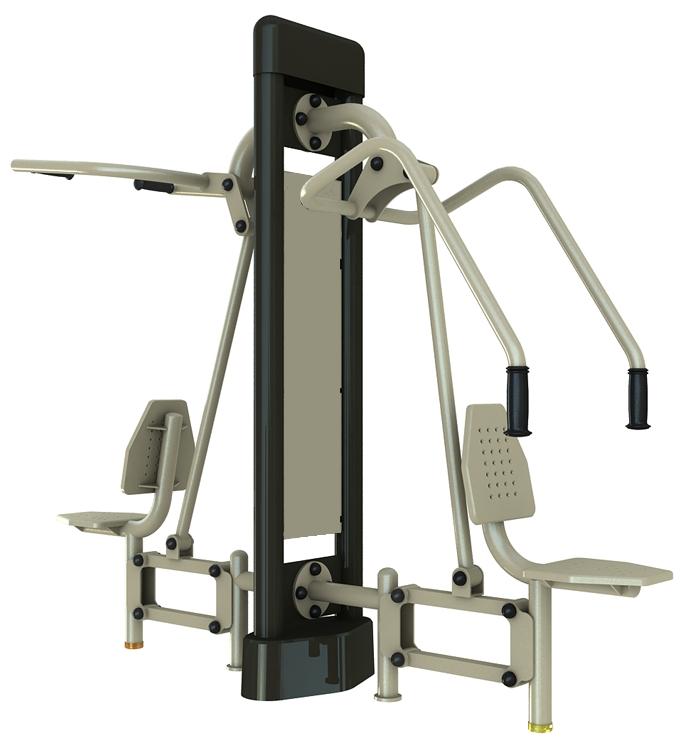

3 Surfer i Twister Wyciąg i krzesło Prasa nożna i wioślarz

4 Tablica informacyjna ` 3 Budowa placu zabaw miejscowości Góry Na terenie niezagospodarowanej działki będą zamontowane urządzenia służące do zabawy w ilości 4 sztuk oraz ławka i tablica informacyjna. Zabawki będą mocowane do wcześniej wykonanych przez wykonawce punktowych fundamentów betonowych. Wymiary stóp fundamentowych jednakowe tj. 30x30x60 cm. W czasie betonowania należy osadzić ocynkowane kotwy. Zabawki dla dzieci wykonane z elementów drewnianych zabezpieczone przed szkodliwym działaniem warunków atmosferycznych oraz elementów stalowych ocynkowanych ogniowo i pomalowane farbami poliestrowymi. Uchwyty i rączki wykonane z polichlorku winylu oraz drewniane. Śruby i wkręty przykryte gładkimi nasadami ochronnymi. Projektowane zagospodarowanie terenu polega na realizacji placu zabaw dla dzieci (w pobliżu istniejącej wiaty rekreacyjnej), w którym sytuuje się następujące zabawki i urządzenia: Piaskownica zwykła Wymiary piaskownicy w cm (długość, szerokość, wysokość) co najmniej 150x150x35. Elementy wykonane z materiału jak w opisie początkowym.

5 Tablica informacyjna Wymiary co najmniej 40x50 cm (powierzchnia tablicy), maksymalna wysokość wraz z konstrukcją wolnostojącą ponad gruntem 200 cm. Elementy wykonane z materiału jak w opisie początkowym. Huśtawka podwójna Wymiary co najmniej 300x200 cm (długość, szerokość), maksymalna wysokość wraz z stelażem ponad gruntem 200 cm. Średnica materiału z którego wykonany jest stelaż co namniej 12 cm. Elementy wykonane z materiału jak w opisie początkowym. Ławka bez oparcia Wymiary ławki co najmniej 180x50x50 cm (długość, szerokość, wysokość). Średnica materiału z którego wykonana jest ławka co najmniej 10 cm, grubość desek siediska co najmniej 3 cm.

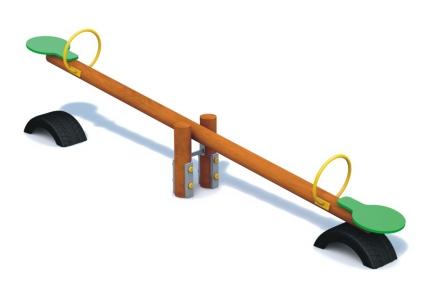

6 Elementy wykonane z materiału jak w opisie początkowym. Zestaw zabawowy (wizualizacja w formie czworokątu) zawierające następujące elementy: kratownica wymiary co najmniej 200x200 m, średnica materiału z którego wykonany jest element co najmniej 10 cm, materiał jak w opisie początkowym ścianka z kamieniami i linka wspinaczkową wymiary co najmniej 200x200 cm ścianka z oponami ścianka z drabinką łańcuchową i liną Huśtawka wagowa Wymiary co najmniej 300x100x35 cm (długość, wysokość, szerokość). Elementy wykonane z materiału jak w opisie początkowym, średnica co najmniej 12 cm

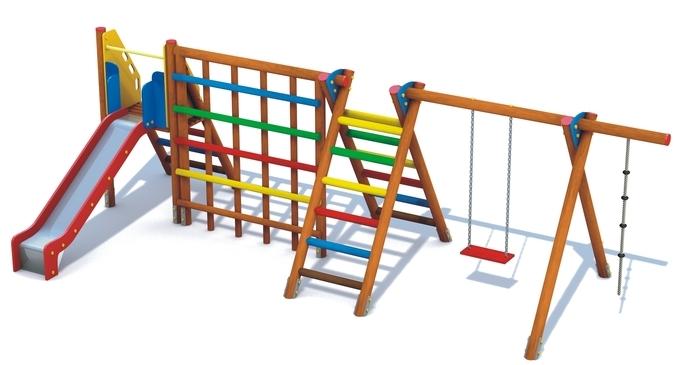

7 4 Budowa Placu zabaw w miejscowości Spędy Na terenie niezagospodarowanej działki będzie zamontowany zestaw zabawowy. Zabawki będą mocowane do wcześniej wykonanych przez wykonawce punktowych fundamentów betonowych. Wymiary stóp fundamentowych jednakowe tj. 30x30x60 cm. W czasie betonowania należy osadzić ocynkowane kotwy. Zestaw dla dzieci wykonany z elementów drewnianych zabezpieczonych przed szkodliwym działaniem warunków atmosferycznych oraz elementów stalowych ocynkowanych ogniowo i pomalowanych farbami poliestrowymi. Uchwyty i rączki wykonane z polichlorku winylu oraz drewniane. Śruby i wkręty przykryte gładkimi nasadami ochronnymi. Projektowane zagospodarowanie terenu polega na realizacji placu zabaw dla dzieci (w pobliżu istniejącej świetlicy wiejskiej), w postaci zestawu zabawowego na który składają się następujące elementy: zjeżdżalnia wymiary co najmniej 350x200 cm kratownica wymiary co najmniej 200x200 cm huśtawka pojedyncza wymiary co najmniej 200x200 cm lina wspinaczkowa drabinka krzyżowa wymiary co najmniej 250x200 cm Elementy wykonane z materiału jak w opisie początkowym, średnica co najmniej 12 cm 5 Budowa siłowni napowietrznej w miejscowości Wilczęta Na terenie zagospodarowanej działki będą zamontowane urządzenia siłowni napowietrznej w ilości 5 szt. zgodnie z załączoną grafiką. Zabawki będą mocowane do wcześniej wykonanych przez wykonawce punktowych fundamentów betonowych. Wymiary stóp fundamentowych różne w zależności od urządzenia tj. 75x75x80 cm, 50x50x80 cm, 55x55x80 cm, 45x45x80 cm. W czasie betonowania należy osadzić ocynkowane kotwy. Urządzenia do ćwiczeń są wykonane z elementów stalowych ocynkowanych ogniowo i dwukrotnie pomalowanych proszkowo farbami poliestrowymi. Maksymalna waga użytkownika to 120 kg. Teren inwestycji, fragment działki ewidencyjnej nr 334/1 o. Wilczęta jest niezagospodarowany i nieogrodzony Planowana inwestycja polega na realizacji siłowni napowietrznej, która składać się z następujących urządzeń:

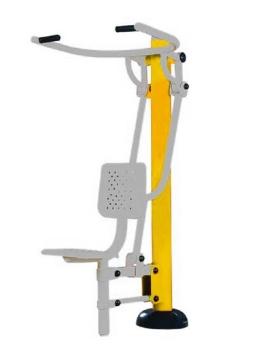

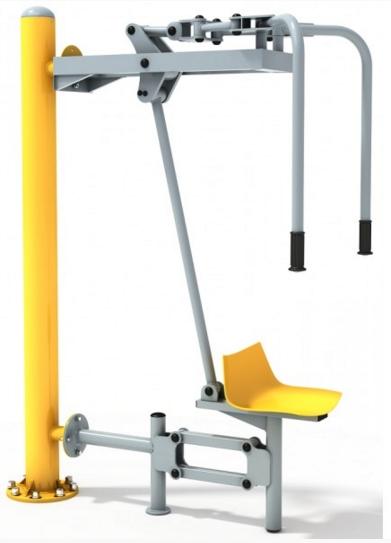

8 Wyciąg górny Orbitrek Krzesło do wyciskania

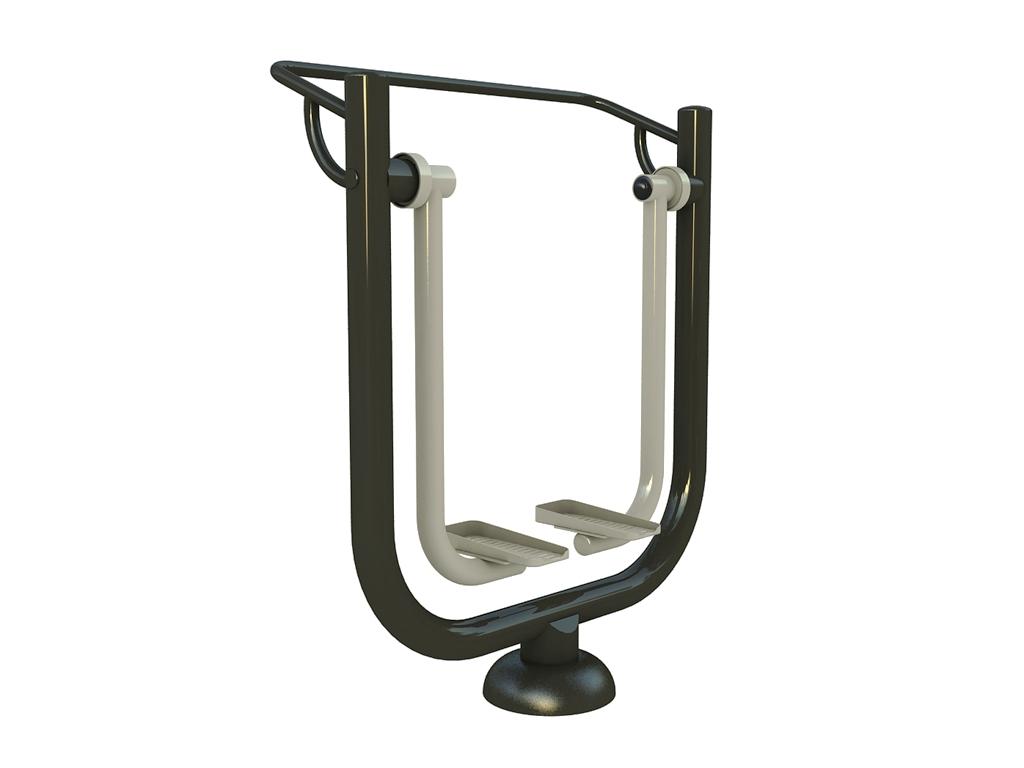

9 Biegacz Jeździec

10 PLAC ZABAW PROJEKT ZAGOSPODAROWANIA TERENU 1 : 500, DZIAŁKA NR 146 BARDYNY WILCZETA D C -3,50- -3, , ,10- B A OBIEKT: ADRES: TEMAT RYSUNKU: Nr rysunku: 1 PROJEKTOWAŁA: mgr inż. arch. JULITTA KOWALSKA OPRACOWAŁ: inż. JACEK MARZĘCKI

11 B 3. -3,46- -4,41- -5,37- SIATKI Z OGRODZENIE A ISTNIEJĄCE C ,34- -5,88- -4,00- ŚWIETLICĄ ZE STRAŻACKA REMIZA TABLICA PROJEKTOWANA REGULAMINOWA -4,00- -3, ,52- -3,66- SIŁOWNIA ZEWNETRZNA PROJEKT ZAGOSPODAROWANIA TERENU 1 : 500, DZIAŁKA NR 85 GŁADYSZE WILCZETA OBIEKT: ADRES: Nr rysunku: 1 TEMAT RYSUNKU: PROJEKTOWAŁA: mgr inż. arch. JULITTA KOWALSKA OPRACOWAŁ: inż. JACEK MARZĘCKI

12 -3,50- -7,80- -3,50- D ISTN. WIATA ,35- -2,60- -1,50-2. C PLAC ZABAW PROJEKT ZAGOSPODAROWANIA TERENU 1 : 500, DZIAŁKA NR 20/7 GÓRY WILCZETA A ,20- -5,20- -5,20- -5,20- B OBIEKT: ADRES: TEMAT RYSUNKU: Nr rysunku: 1 PROJEKTOWAŁA: mgr inż. arch. JULITTA KOWALSKA OPRACOWAŁ: inż. JACEK MARZĘCKI
