1 System DCN multimedia System konferencyjny pl Instrukcja instalacji urządzeń

2

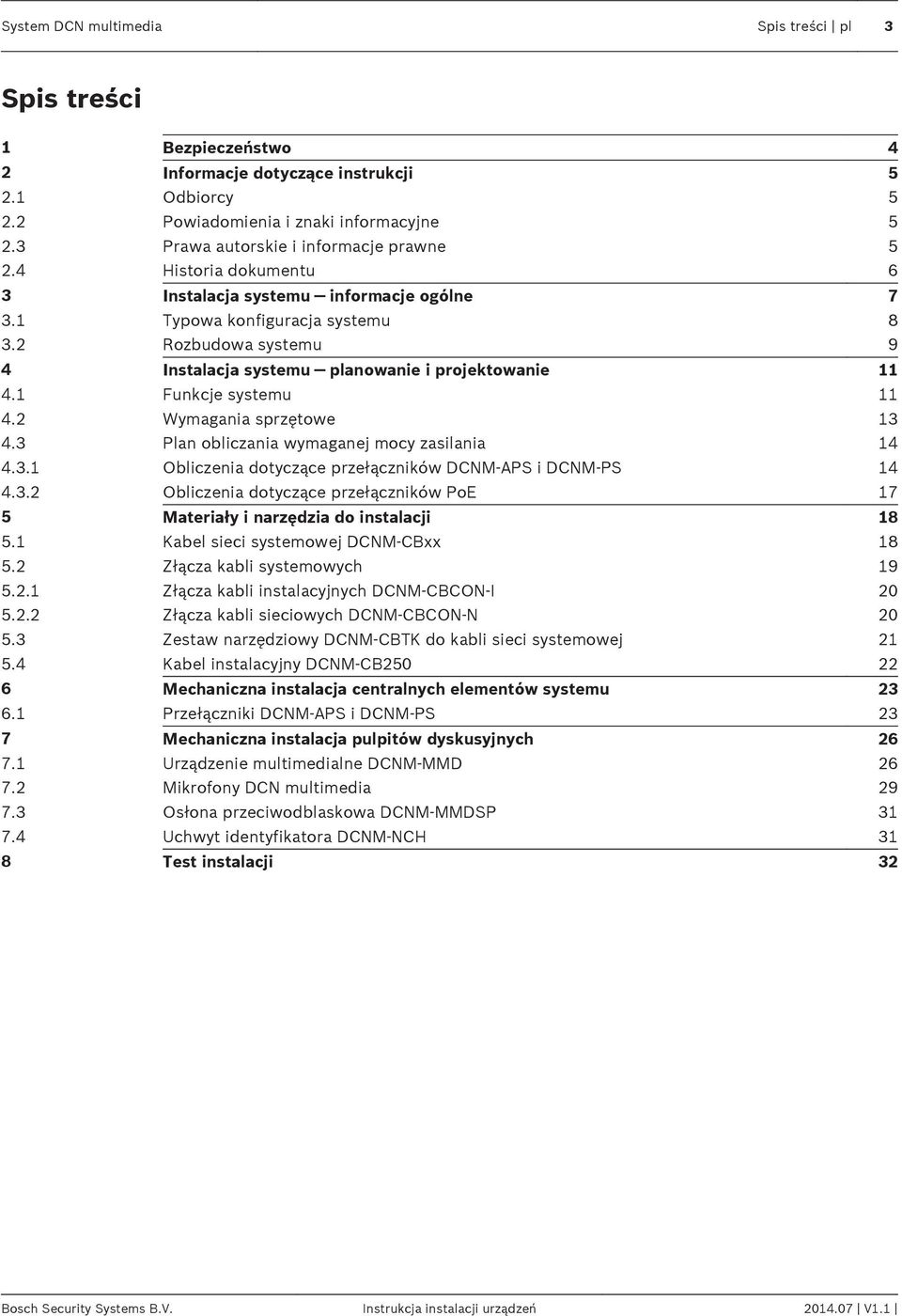

3 System DCN multimedia Spis treści pl 3 Spis treści 1 Bezpieczeństwo 4 2 Informacje dotyczące instrukcji Odbiorcy Powiadomienia i znaki informacyjne Prawa autorskie i informacje prawne Historia dokumentu 6 3 Instalacja systemu informacje ogólne Typowa konfiguracja systemu Rozbudowa systemu 9 4 Instalacja systemu planowanie i projektowanie Funkcje systemu Wymagania sprzętowe Plan obliczania wymaganej mocy zasilania Obliczenia dotyczące przełączników DCNM-APS i DCNM-PS Obliczenia dotyczące przełączników PoE 17 5 Materiały i narzędzia do instalacji Kabel sieci systemowej DCNM-CBxx Złącza kabli systemowych Złącza kabli instalacyjnych DCNM-CBCON-I Złącza kabli sieciowych DCNM-CBCON-N Zestaw narzędziowy DCNM-CBTK do kabli sieci systemowej Kabel instalacyjny DCNM-CB Mechaniczna instalacja centralnych elementów systemu Przełączniki DCNM-APS i DCNM-PS 23 7 Mechaniczna instalacja pulpitów dyskusyjnych Urządzenie multimedialne DCNM-MMD Mikrofony DCN multimedia Osłona przeciwodblaskowa DCNM-MMDSP Uchwyt identyfikatora DCNM-NCH 31 8 Test instalacji 32 Bosch Security Systems B.V. Instrukcja instalacji urządzeń V1.1

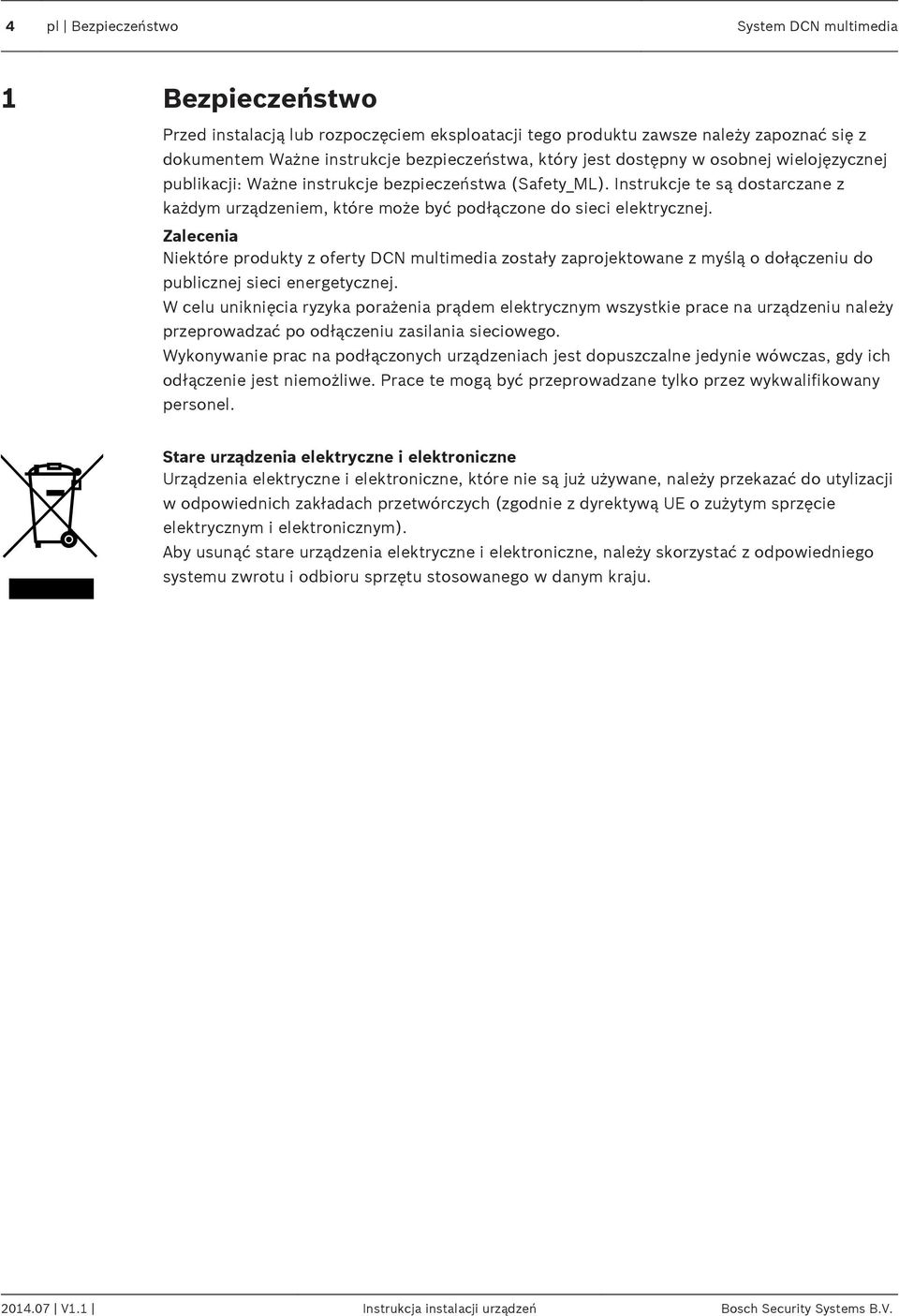

4 4 pl Bezpieczeństwo System DCN multimedia 1 Bezpieczeństwo Przed instalacją lub rozpoczęciem eksploatacji tego produktu zawsze należy zapoznać się z dokumentem Ważne instrukcje bezpieczeństwa, który jest dostępny w osobnej wielojęzycznej publikacji: Ważne instrukcje bezpieczeństwa (Safety_ML). Instrukcje te są dostarczane z każdym urządzeniem, które może być podłączone do sieci elektrycznej. Zalecenia Niektóre produkty z oferty DCN multimedia zostały zaprojektowane z myślą o dołączeniu do publicznej sieci energetycznej. W celu uniknięcia ryzyka porażenia prądem elektrycznym wszystkie prace na urządzeniu należy przeprowadzać po odłączeniu zasilania sieciowego. Wykonywanie prac na podłączonych urządzeniach jest dopuszczalne jedynie wówczas, gdy ich odłączenie jest niemożliwe. Prace te mogą być przeprowadzane tylko przez wykwalifikowany personel. Stare urządzenia elektryczne i elektroniczne Urządzenia elektryczne i elektroniczne, które nie są już używane, należy przekazać do utylizacji w odpowiednich zakładach przetwórczych (zgodnie z dyrektywą UE o zużytym sprzęcie elektrycznym i elektronicznym). Aby usunąć stare urządzenia elektryczne i elektroniczne, należy skorzystać z odpowiedniego systemu zwrotu i odbioru sprzętu stosowanego w danym kraju V1.1 Instrukcja instalacji urządzeń Bosch Security Systems B.V.

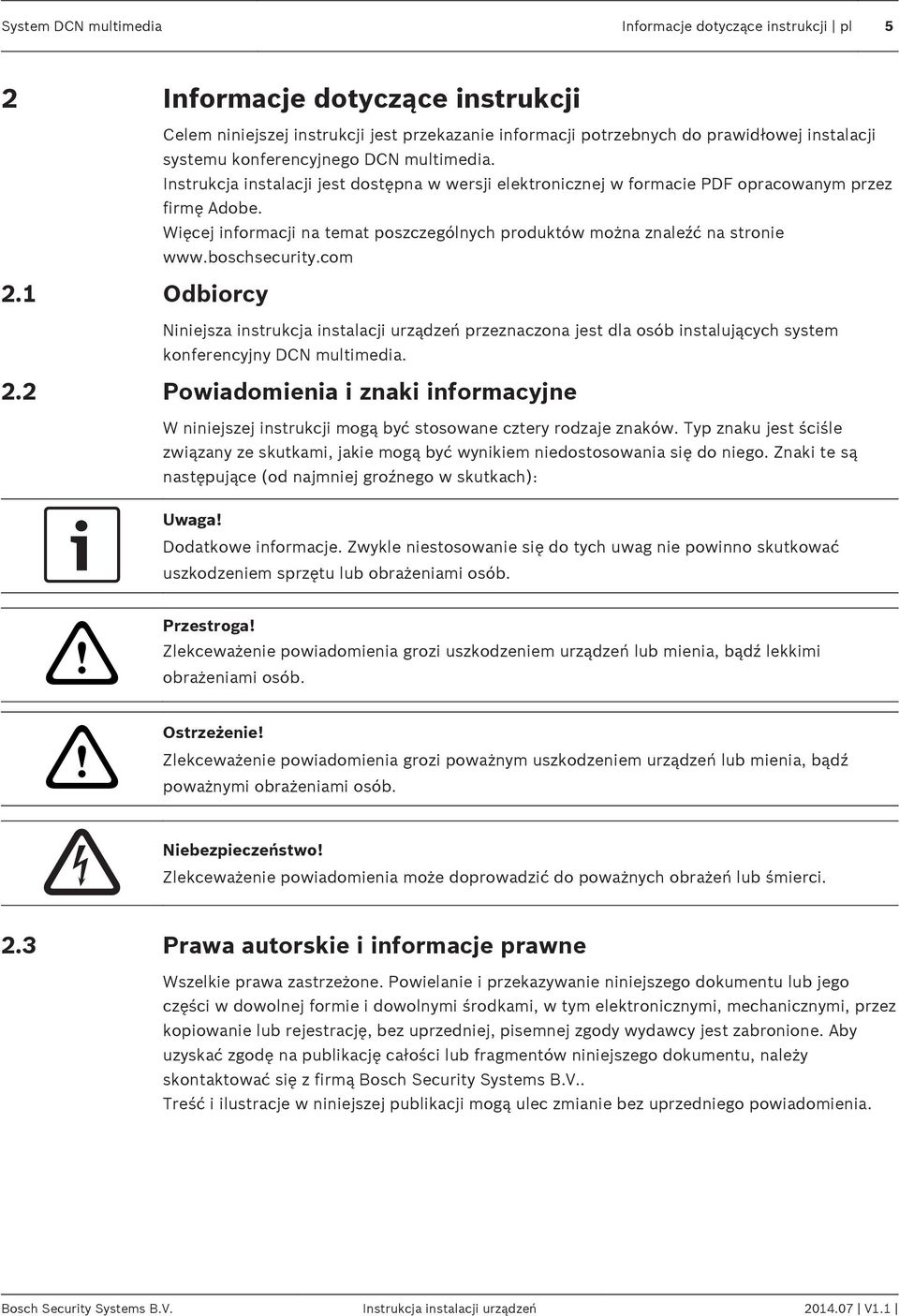

5 System DCN multimedia Informacje dotyczące instrukcji pl 5 2 Informacje dotyczące instrukcji Celem niniejszej instrukcji jest przekazanie informacji potrzebnych do prawidłowej instalacji systemu konferencyjnego DCN multimedia. Instrukcja instalacji jest dostępna w wersji elektronicznej w formacie PDF opracowanym przez firmę Adobe. Więcej informacji na temat poszczególnych produktów można znaleźć na stronie Odbiorcy Niniejsza instrukcja instalacji urządzeń przeznaczona jest dla osób instalujących system konferencyjny DCN multimedia. 2.2 Powiadomienia i znaki informacyjne W niniejszej instrukcji mogą być stosowane cztery rodzaje znaków. Typ znaku jest ściśle związany ze skutkami, jakie mogą być wynikiem niedostosowania się do niego. Znaki te są następujące (od najmniej groźnego w skutkach): Uwaga! Dodatkowe informacje. Zwykle niestosowanie się do tych uwag nie powinno skutkować uszkodzeniem sprzętu lub obrażeniami osób.!! Przestroga! Zlekceważenie powiadomienia grozi uszkodzeniem urządzeń lub mienia, bądź lekkimi obrażeniami osób. Ostrzeżenie! Zlekceważenie powiadomienia grozi poważnym uszkodzeniem urządzeń lub mienia, bądź poważnymi obrażeniami osób. Niebezpieczeństwo! Zlekceważenie powiadomienia może doprowadzić do poważnych obrażeń lub śmierci. 2.3 Prawa autorskie i informacje prawne Wszelkie prawa zastrzeżone. Powielanie i przekazywanie niniejszego dokumentu lub jego części w dowolnej formie i dowolnymi środkami, w tym elektronicznymi, mechanicznymi, przez kopiowanie lub rejestrację, bez uprzedniej, pisemnej zgody wydawcy jest zabronione. Aby uzyskać zgodę na publikację całości lub fragmentów niniejszego dokumentu, należy skontaktować się z firmą Bosch Security Systems B.V.. Treść i ilustracje w niniejszej publikacji mogą ulec zmianie bez uprzedniego powiadomienia. Bosch Security Systems B.V. Instrukcja instalacji urządzeń V1.1

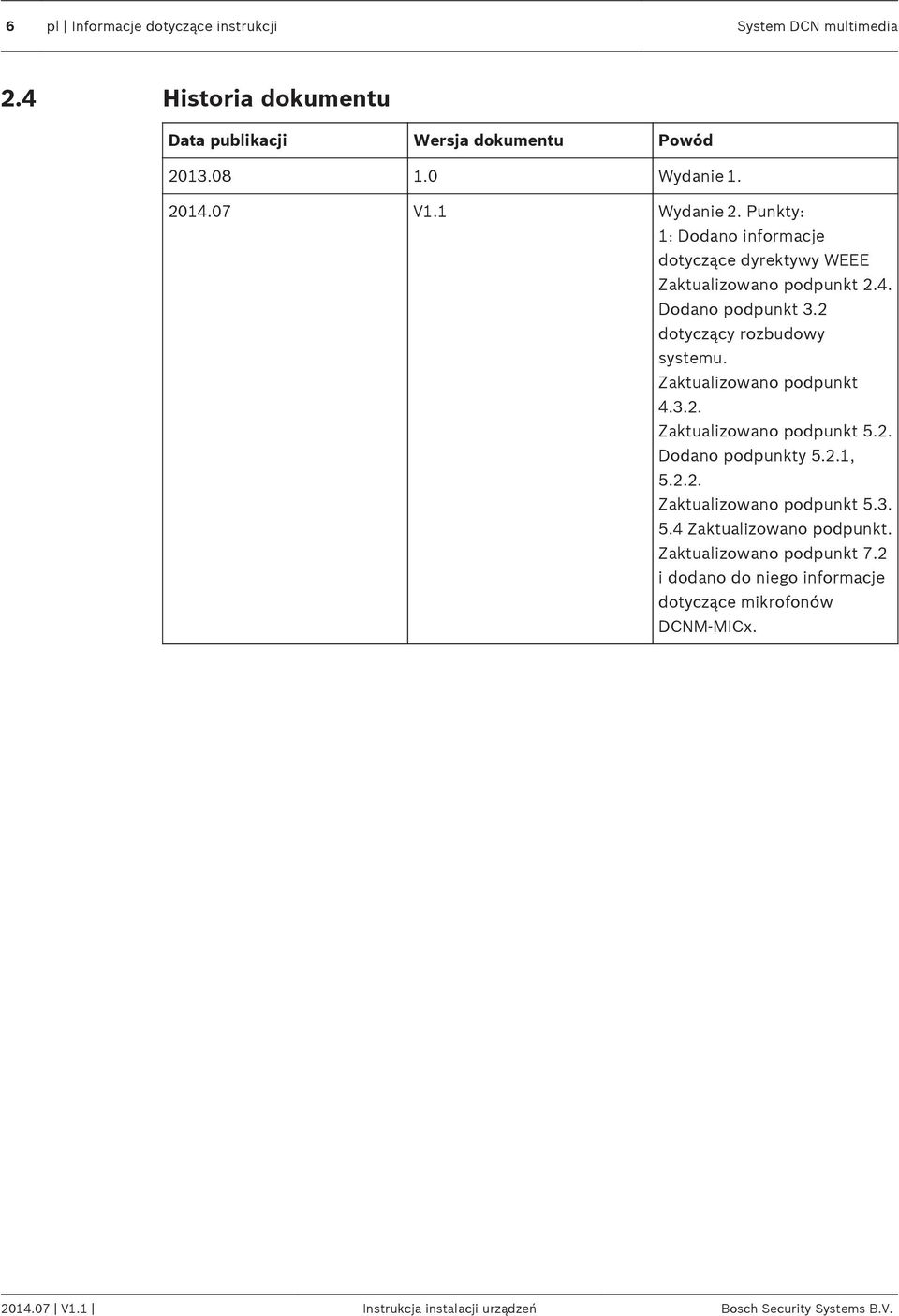

6 6 pl Informacje dotyczące instrukcji System DCN multimedia 2.4 Historia dokumentu Data publikacji Wersja dokumentu Powód Wydanie V1.1 Wydanie 2. Punkty: 1: Dodano informacje dotyczące dyrektywy WEEE Zaktualizowano podpunkt 2.4. Dodano podpunkt 3.2 dotyczący rozbudowy systemu. Zaktualizowano podpunkt Zaktualizowano podpunkt 5.2. Dodano podpunkty 5.2.1, Zaktualizowano podpunkt Zaktualizowano podpunkt. Zaktualizowano podpunkt 7.2 i dodano do niego informacje dotyczące mikrofonów DCNM MICx V1.1 Instrukcja instalacji urządzeń Bosch Security Systems B.V.

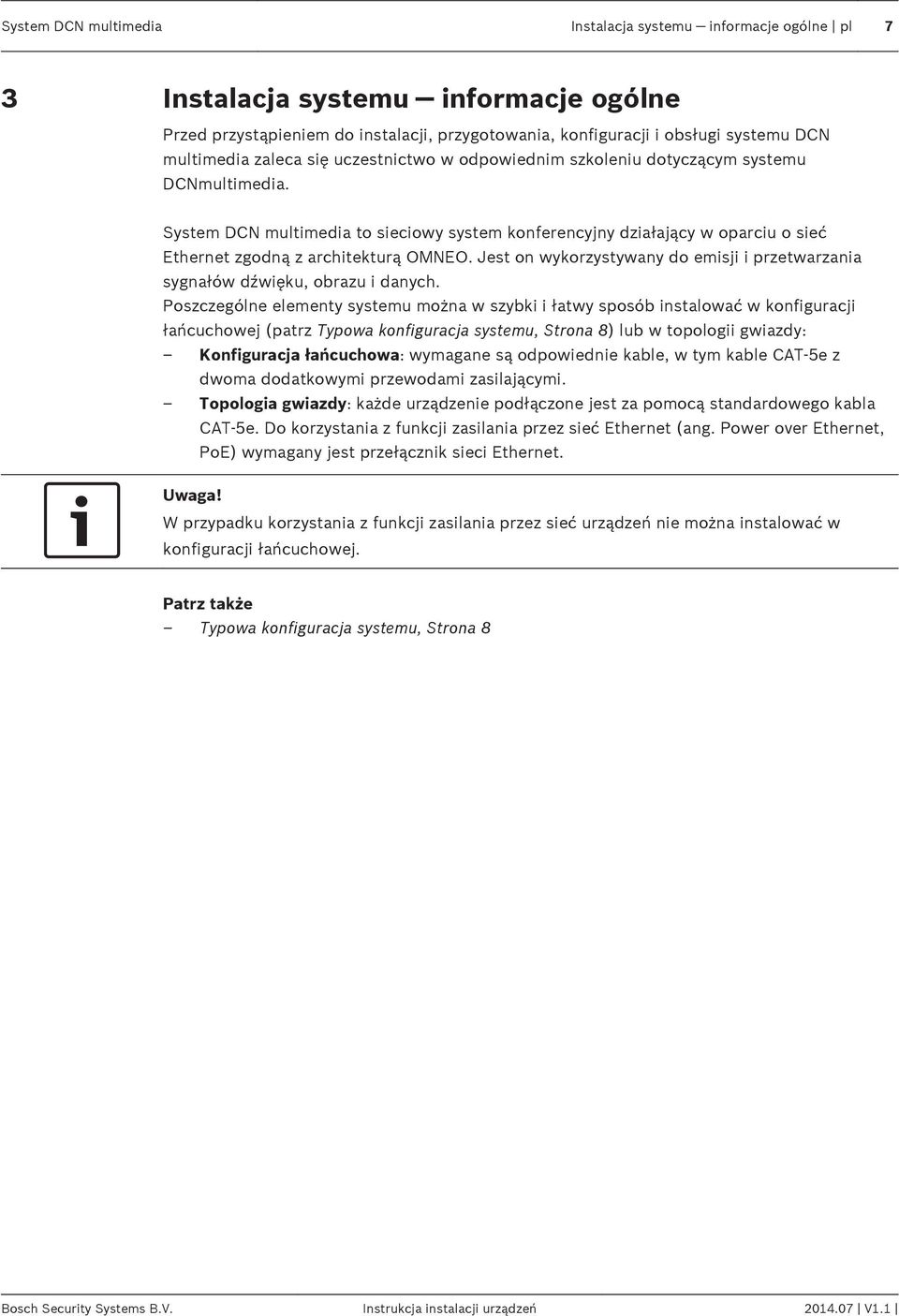

7 System DCN multimedia Instalacja systemu informacje ogólne pl 7 3 Instalacja systemu informacje ogólne Przed przystąpieniem do instalacji, przygotowania, konfiguracji i obsługi systemu DCN multimedia zaleca się uczestnictwo w odpowiednim szkoleniu dotyczącym systemu DCNmultimedia. System DCN multimedia to sieciowy system konferencyjny działający w oparciu o sieć Ethernet zgodną z architekturą OMNEO. Jest on wykorzystywany do emisji i przetwarzania sygnałów dźwięku, obrazu i danych. Poszczególne elementy systemu można w szybki i łatwy sposób instalować w konfiguracji łańcuchowej (patrz Typowa konfiguracja systemu, Strona 8) lub w topologii gwiazdy: Konfiguracja łańcuchowa: wymagane są odpowiednie kable, w tym kable CAT-5e z dwoma dodatkowymi przewodami zasilającymi. Topologia gwiazdy: każde urządzenie podłączone jest za pomocą standardowego kabla CAT-5e. Do korzystania z funkcji zasilania przez sieć Ethernet (ang. Power over Ethernet, PoE) wymagany jest przełącznik sieci Ethernet. Uwaga! W przypadku korzystania z funkcji zasilania przez sieć urządzeń nie można instalować w konfiguracji łańcuchowej. Patrz także Typowa konfiguracja systemu, Strona 8 Bosch Security Systems B.V. Instrukcja instalacji urządzeń V1.1

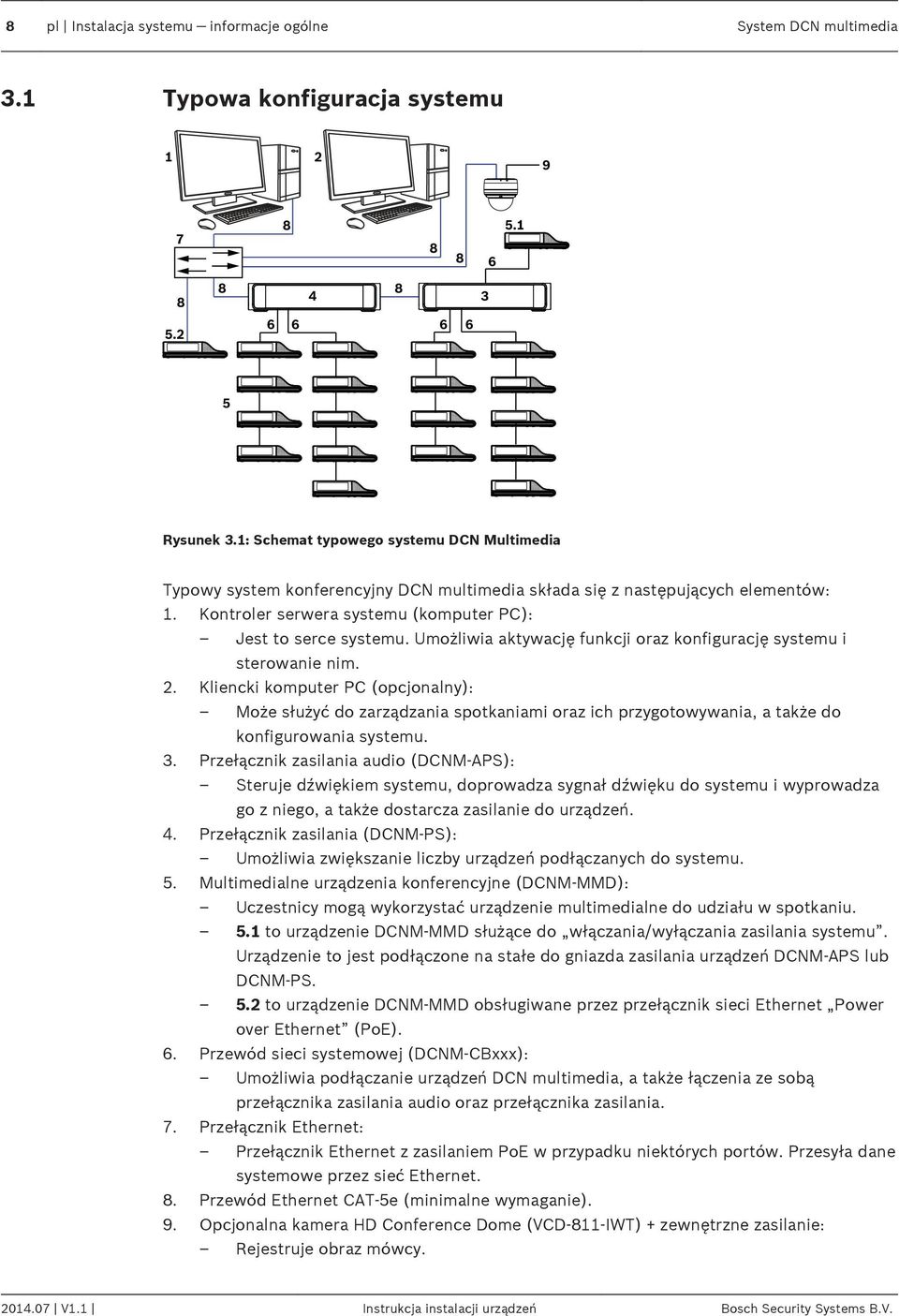

8 8 pl Instalacja systemu informacje ogólne System DCN multimedia 3.1 Typowa konfiguracja systemu Rysunek 3.1: Schemat typowego systemu DCN Multimedia Typowy system konferencyjny DCN multimedia składa się z następujących elementów: 1. Kontroler serwera systemu (komputer PC): Jest to serce systemu. Umożliwia aktywację funkcji oraz konfigurację systemu i sterowanie nim. 2. Kliencki komputer PC (opcjonalny): Może służyć do zarządzania spotkaniami oraz ich przygotowywania, a także do konfigurowania systemu. 3. Przełącznik zasilania audio (DCNM APS): Steruje dźwiękiem systemu, doprowadza sygnał dźwięku do systemu i wyprowadza go z niego, a także dostarcza zasilanie do urządzeń. 4. Przełącznik zasilania (DCNM PS): Umożliwia zwiększanie liczby urządzeń podłączanych do systemu. 5. Multimedialne urządzenia konferencyjne (DCNM MMD): Uczestnicy mogą wykorzystać urządzenie multimedialne do udziału w spotkaniu. 5.1 to urządzenie DCNM MMD służące do włączania/wyłączania zasilania systemu. Urządzenie to jest podłączone na stałe do gniazda zasilania urządzeń DCNM APS lub DCNM PS. 5.2 to urządzenie DCNM MMD obsługiwane przez przełącznik sieci Ethernet Power over Ethernet (PoE). 6. Przewód sieci systemowej (DCNM CBxxx): Umożliwia podłączanie urządzeń DCN multimedia, a także łączenia ze sobą przełącznika zasilania audio oraz przełącznika zasilania. 7. Przełącznik Ethernet: Przełącznik Ethernet z zasilaniem PoE w przypadku niektórych portów. Przesyła dane systemowe przez sieć Ethernet. 8. Przewód Ethernet CAT 5e (minimalne wymaganie). 9. Opcjonalna kamera HD Conference Dome (VCD 811-IWT) + zewnętrzne zasilanie: Rejestruje obraz mówcy V1.1 Instrukcja instalacji urządzeń Bosch Security Systems B.V.

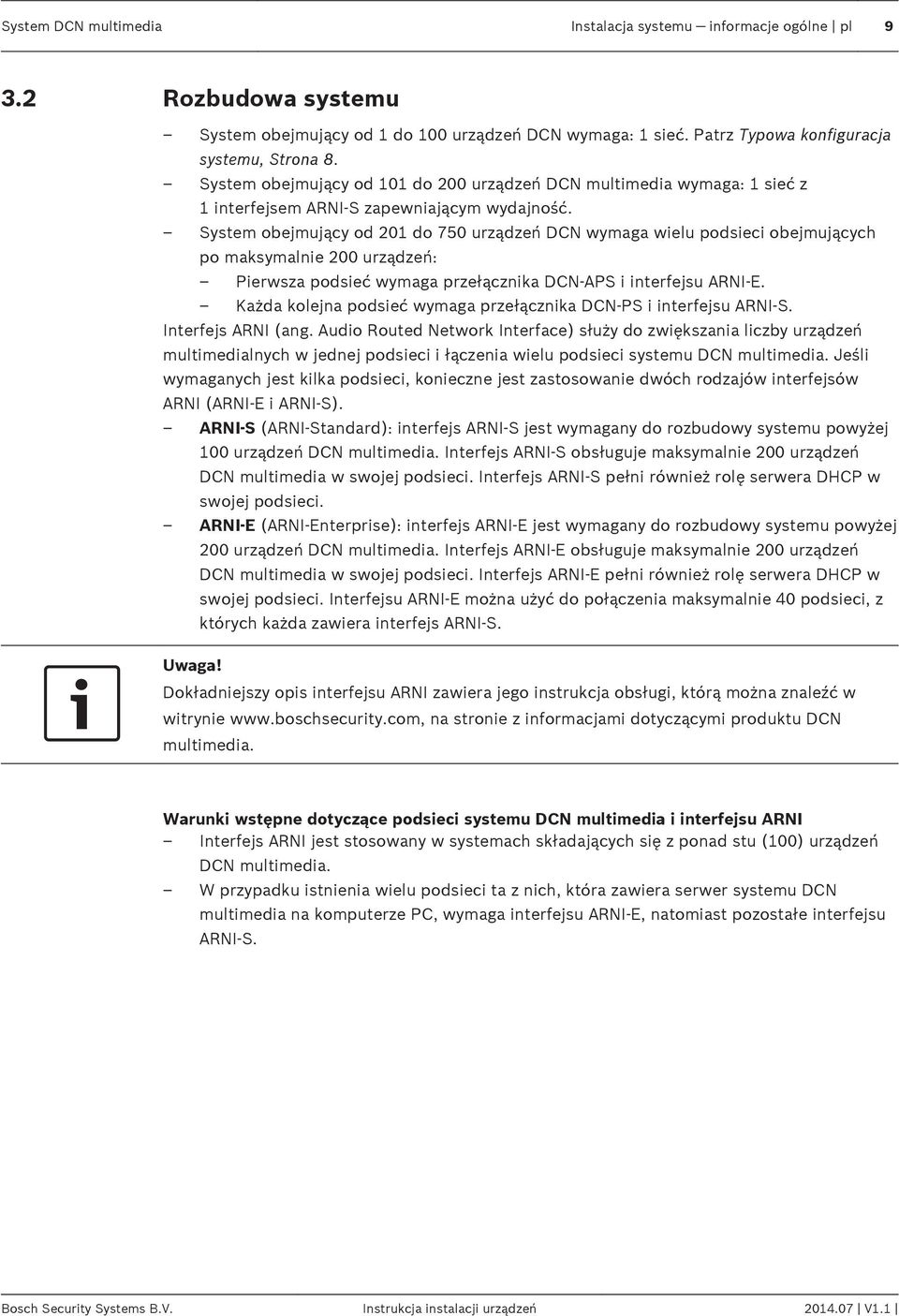

9 System DCN multimedia Instalacja systemu informacje ogólne pl Rozbudowa systemu System obejmujący od 1 do 100 urządzeń DCN wymaga: 1 sieć. Patrz Typowa konfiguracja systemu, Strona 8. System obejmujący od 101 do 200 urządzeń DCN multimedia wymaga: 1 sieć z 1 interfejsem ARNI S zapewniającym wydajność. System obejmujący od 201 do 750 urządzeń DCN wymaga wielu podsieci obejmujących po maksymalnie 200 urządzeń: Pierwsza podsieć wymaga przełącznika DCN APS i interfejsu ARNI E. Każda kolejna podsieć wymaga przełącznika DCN PS i interfejsu ARNI S. Interfejs ARNI (ang. Audio Routed Network Interface) służy do zwiększania liczby urządzeń multimedialnych w jednej podsieci i łączenia wielu podsieci systemu DCN multimedia. Jeśli wymaganych jest kilka podsieci, konieczne jest zastosowanie dwóch rodzajów interfejsów ARNI (ARNI E i ARNI S). ARNI S (ARNI Standard): interfejs ARNI S jest wymagany do rozbudowy systemu powyżej 100 urządzeń DCN multimedia. Interfejs ARNI S obsługuje maksymalnie 200 urządzeń DCN multimedia w swojej podsieci. Interfejs ARNI S pełni również rolę serwera DHCP w swojej podsieci. ARNI E (ARNI Enterprise): interfejs ARNI E jest wymagany do rozbudowy systemu powyżej 200 urządzeń DCN multimedia. Interfejs ARNI E obsługuje maksymalnie 200 urządzeń DCN multimedia w swojej podsieci. Interfejs ARNI E pełni również rolę serwera DHCP w swojej podsieci. Interfejsu ARNI E można użyć do połączenia maksymalnie 40 podsieci, z których każda zawiera interfejs ARNI S. Uwaga! Dokładniejszy opis interfejsu ARNI zawiera jego instrukcja obsługi, którą można znaleźć w witrynie na stronie z informacjami dotyczącymi produktu DCN multimedia. Warunki wstępne dotyczące podsieci systemu DCN multimedia i interfejsu ARNI Interfejs ARNI jest stosowany w systemach składających się z ponad stu (100) urządzeń DCN multimedia. W przypadku istnienia wielu podsieci ta z nich, która zawiera serwer systemu DCN multimedia na komputerze PC, wymaga interfejsu ARNI E, natomiast pozostałe interfejsu ARNI S. Bosch Security Systems B.V. Instrukcja instalacji urządzeń V1.1

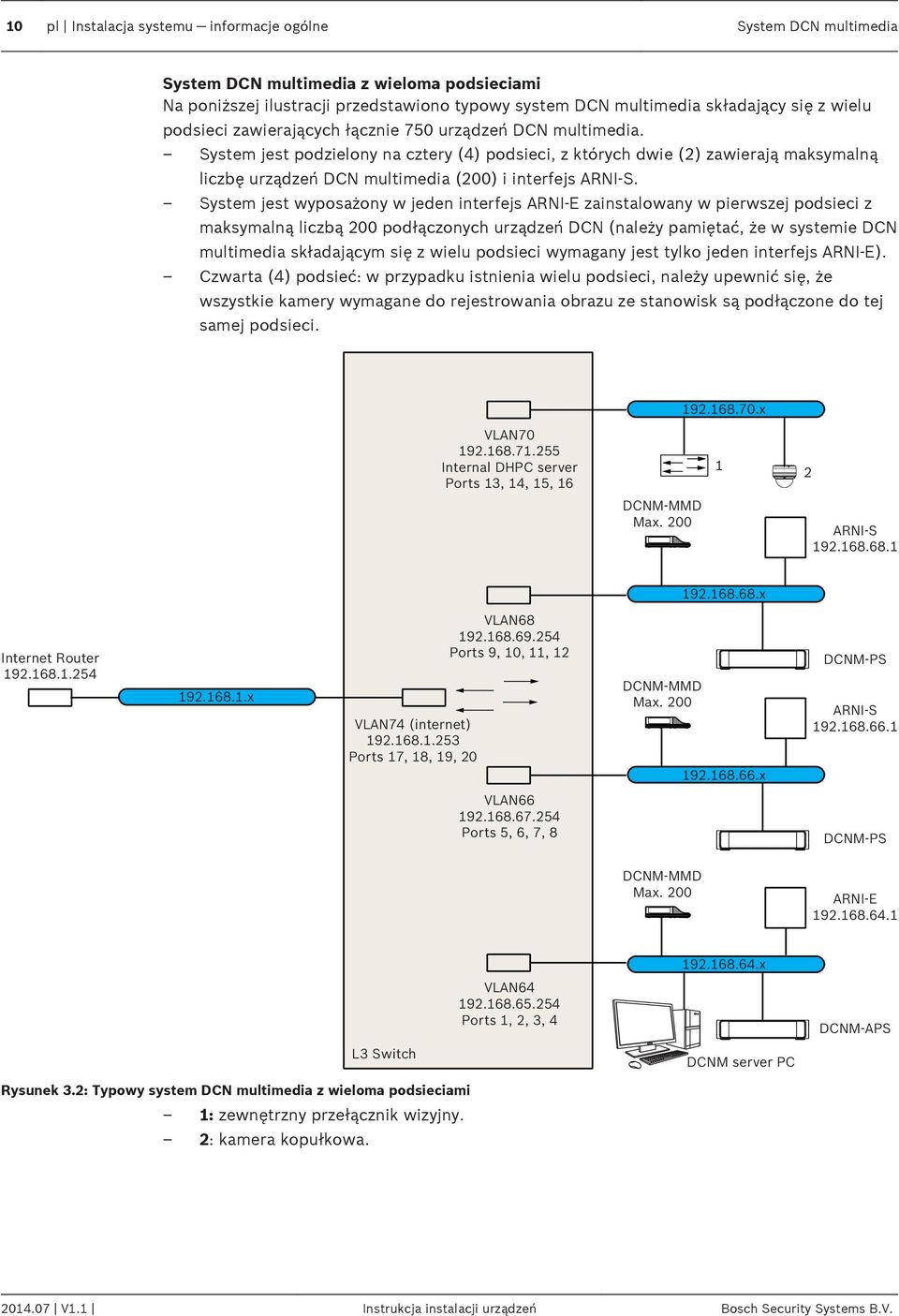

10 10 pl Instalacja systemu informacje ogólne System DCN multimedia System DCN multimedia z wieloma podsieciami Na poniższej ilustracji przedstawiono typowy system DCN multimedia składający się z wielu podsieci zawierających łącznie 750 urządzeń DCN multimedia. System jest podzielony na cztery (4) podsieci, z których dwie (2) zawierają maksymalną liczbę urządzeń DCN multimedia (200) i interfejs ARNI S. System jest wyposażony w jeden interfejs ARNI E zainstalowany w pierwszej podsieci z maksymalną liczbą 200 podłączonych urządzeń DCN (należy pamiętać, że w systemie DCN multimedia składającym się z wielu podsieci wymagany jest tylko jeden interfejs ARNI E). Czwarta (4) podsieć: w przypadku istnienia wielu podsieci, należy upewnić się, że wszystkie kamery wymagane do rejestrowania obrazu ze stanowisk są podłączone do tej samej podsieci x VLAN Internal DHPC server Ports 13, 14, 15, DCNM-MMD Max. 200 ARNI-S x Internet Router x VLAN74 (internet) Ports 17, 18, 19, 20 VLAN Ports 9, 10, 11, 12 DCNM-MMD Max x DCNM-PS ARNI-S VLAN Ports 5, 6, 7, 8 DCNM-PS DCNM-MMD Max. 200 ARNI-E x VLAN Ports 1, 2, 3, 4 DCNM-APS L3 Switch DCNM server PC Rysunek 3.2: Typowy system DCN multimedia z wieloma podsieciami 1: zewnętrzny przełącznik wizyjny. 2: kamera kopułkowa V1.1 Instrukcja instalacji urządzeń Bosch Security Systems B.V.

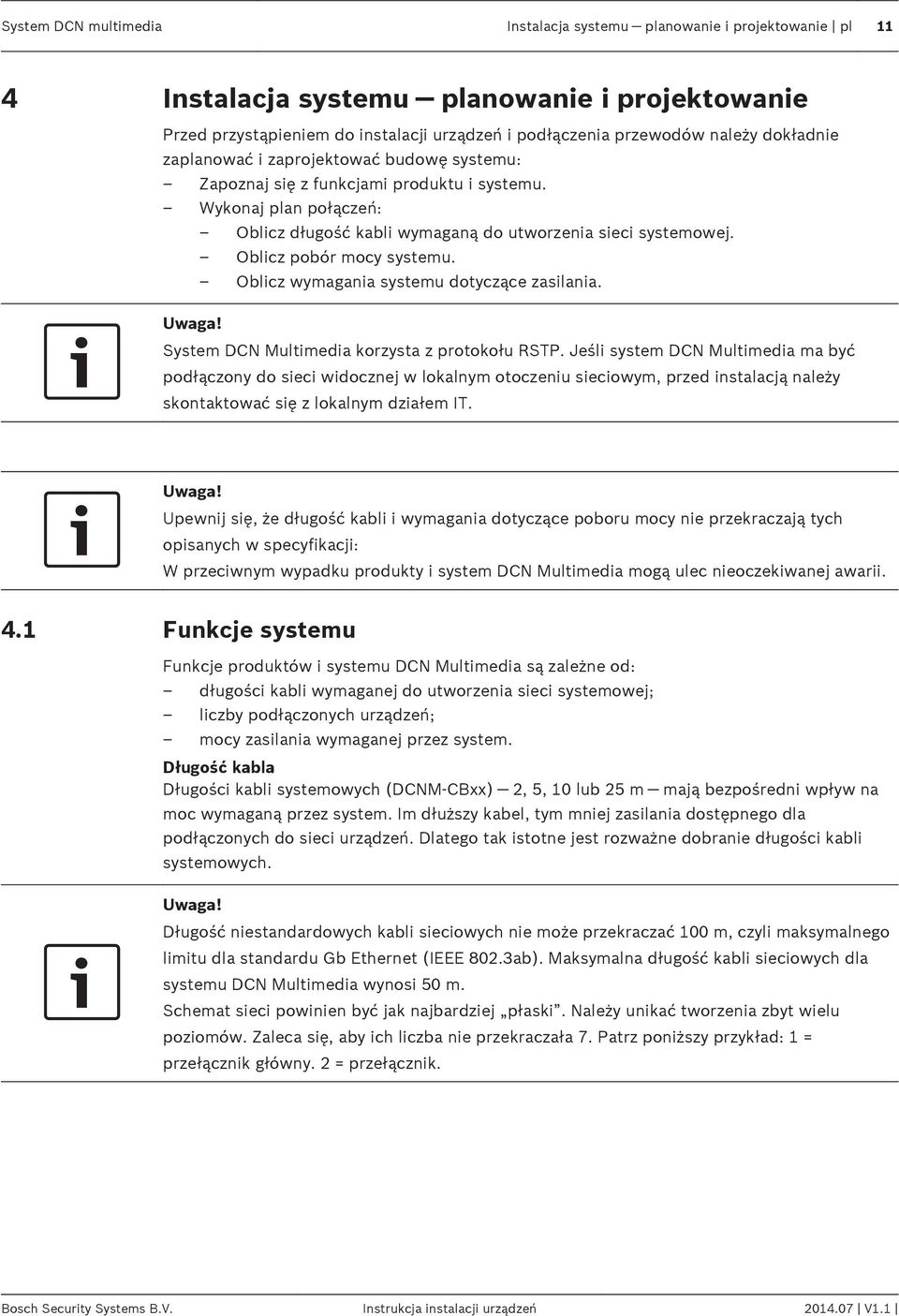

11 System DCN multimedia Instalacja systemu planowanie i projektowanie pl 11 4 Instalacja systemu planowanie i projektowanie Przed przystąpieniem do instalacji urządzeń i podłączenia przewodów należy dokładnie zaplanować i zaprojektować budowę systemu: Zapoznaj się z funkcjami produktu i systemu. Wykonaj plan połączeń: Oblicz długość kabli wymaganą do utworzenia sieci systemowej. Oblicz pobór mocy systemu. Oblicz wymagania systemu dotyczące zasilania. Uwaga! System DCN Multimedia korzysta z protokołu RSTP. Jeśli system DCN Multimedia ma być podłączony do sieci widocznej w lokalnym otoczeniu sieciowym, przed instalacją należy skontaktować się z lokalnym działem IT. Uwaga! Upewnij się, że długość kabli i wymagania dotyczące poboru mocy nie przekraczają tych opisanych w specyfikacji: W przeciwnym wypadku produkty i system DCN Multimedia mogą ulec nieoczekiwanej awarii. 4.1 Funkcje systemu Funkcje produktów i systemu DCN Multimedia są zależne od: długości kabli wymaganej do utworzenia sieci systemowej; liczby podłączonych urządzeń; mocy zasilania wymaganej przez system. Długość kabla Długości kabli systemowych (DCNM-CBxx) 2, 5, 10 lub 25 m mają bezpośredni wpływ na moc wymaganą przez system. Im dłuższy kabel, tym mniej zasilania dostępnego dla podłączonych do sieci urządzeń. Dlatego tak istotne jest rozważne dobranie długości kabli systemowych. Uwaga! Długość niestandardowych kabli sieciowych nie może przekraczać 100 m, czyli maksymalnego limitu dla standardu Gb Ethernet (IEEE 802.3ab). Maksymalna długość kabli sieciowych dla systemu DCN Multimedia wynosi 50 m. Schemat sieci powinien być jak najbardziej płaski. Należy unikać tworzenia zbyt wielu poziomów. Zaleca się, aby ich liczba nie przekraczała 7. Patrz poniższy przykład: 1 = przełącznik główny. 2 = przełącznik. Bosch Security Systems B.V. Instrukcja instalacji urządzeń V1.1

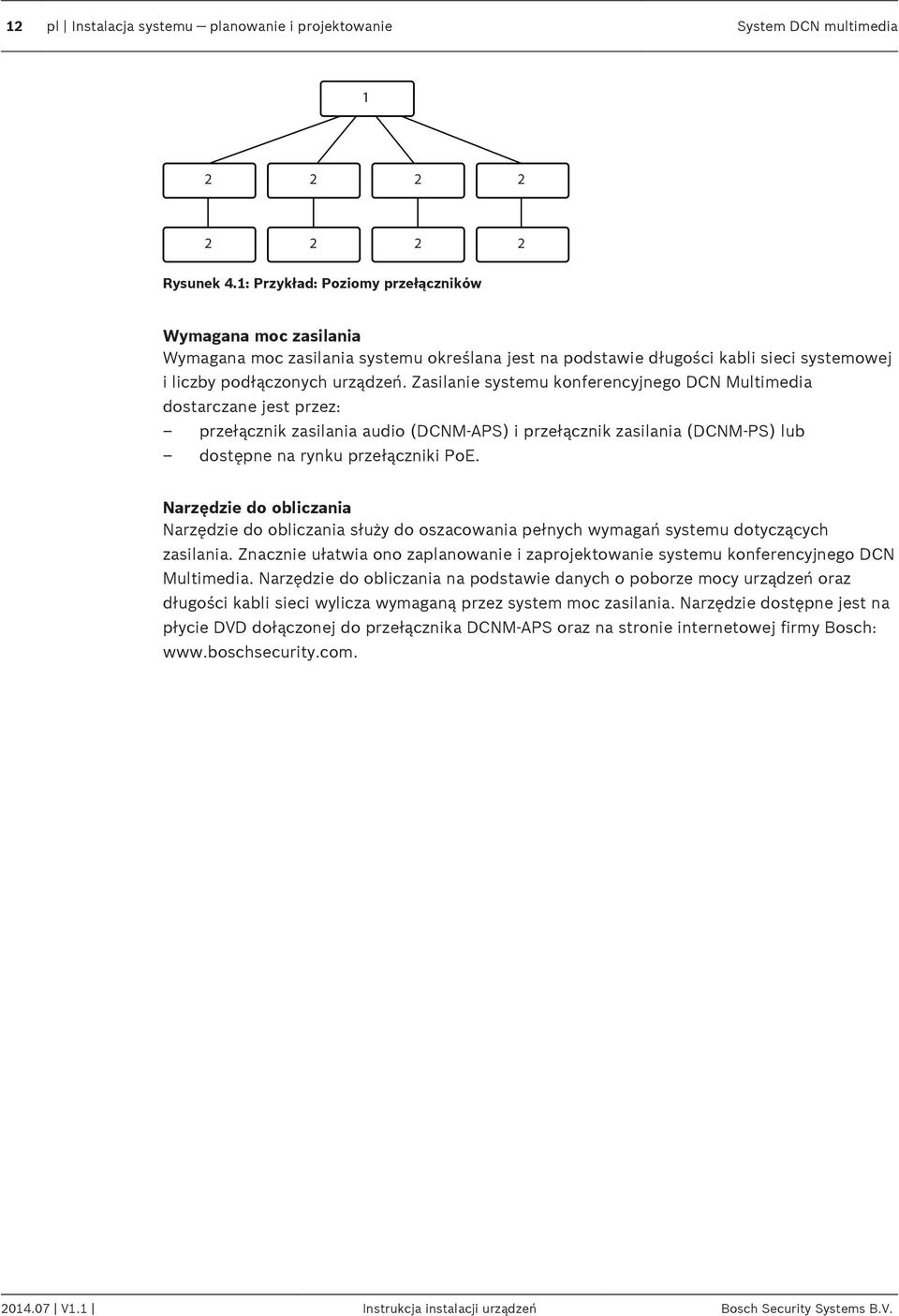

12 12 pl Instalacja systemu planowanie i projektowanie System DCN multimedia Rysunek 4.1: Przykład: Poziomy przełączników Wymagana moc zasilania Wymagana moc zasilania systemu określana jest na podstawie długości kabli sieci systemowej i liczby podłączonych urządzeń. Zasilanie systemu konferencyjnego DCN Multimedia dostarczane jest przez: przełącznik zasilania audio (DCNM-APS) i przełącznik zasilania (DCNM-PS) lub dostępne na rynku przełączniki PoE. Narzędzie do obliczania Narzędzie do obliczania służy do oszacowania pełnych wymagań systemu dotyczących zasilania. Znacznie ułatwia ono zaplanowanie i zaprojektowanie systemu konferencyjnego DCN Multimedia. Narzędzie do obliczania na podstawie danych o poborze mocy urządzeń oraz długości kabli sieci wylicza wymaganą przez system moc zasilania. Narzędzie dostępne jest na płycie DVD dołączonej do przełącznika DCNM-APS oraz na stronie internetowej firmy Bosch: V1.1 Instrukcja instalacji urządzeń Bosch Security Systems B.V.

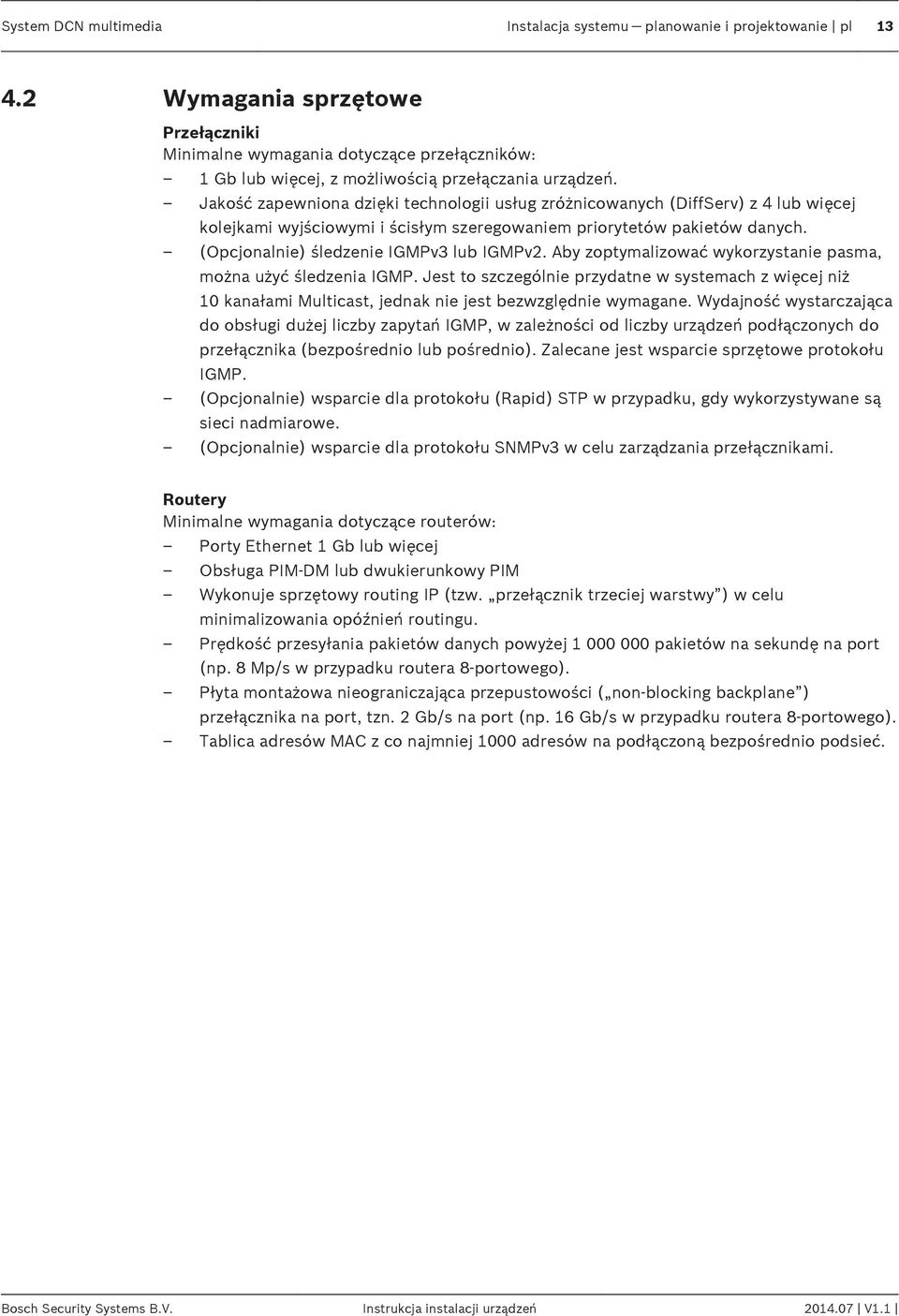

13 System DCN multimedia Instalacja systemu planowanie i projektowanie pl Wymagania sprzętowe Przełączniki Minimalne wymagania dotyczące przełączników: 1 Gb lub więcej, z możliwością przełączania urządzeń. Jakość zapewniona dzięki technologii usług zróżnicowanych (DiffServ) z 4 lub więcej kolejkami wyjściowymi i ścisłym szeregowaniem priorytetów pakietów danych. (Opcjonalnie) śledzenie IGMPv3 lub IGMPv2. Aby zoptymalizować wykorzystanie pasma, można użyć śledzenia IGMP. Jest to szczególnie przydatne w systemach z więcej niż 10 kanałami Multicast, jednak nie jest bezwzględnie wymagane. Wydajność wystarczająca do obsługi dużej liczby zapytań IGMP, w zależności od liczby urządzeń podłączonych do przełącznika (bezpośrednio lub pośrednio). Zalecane jest wsparcie sprzętowe protokołu IGMP. (Opcjonalnie) wsparcie dla protokołu (Rapid) STP w przypadku, gdy wykorzystywane są sieci nadmiarowe. (Opcjonalnie) wsparcie dla protokołu SNMPv3 w celu zarządzania przełącznikami. Routery Minimalne wymagania dotyczące routerów: Porty Ethernet 1 Gb lub więcej Obsługa PIM-DM lub dwukierunkowy PIM Wykonuje sprzętowy routing IP (tzw. przełącznik trzeciej warstwy ) w celu minimalizowania opóźnień routingu. Prędkość przesyłania pakietów danych powyżej pakietów na sekundę na port (np. 8 Mp/s w przypadku routera 8-portowego). Płyta montażowa nieograniczająca przepustowości ( non-blocking backplane ) przełącznika na port, tzn. 2 Gb/s na port (np. 16 Gb/s w przypadku routera 8-portowego). Tablica adresów MAC z co najmniej 1000 adresów na podłączoną bezpośrednio podsieć. Bosch Security Systems B.V. Instrukcja instalacji urządzeń V1.1

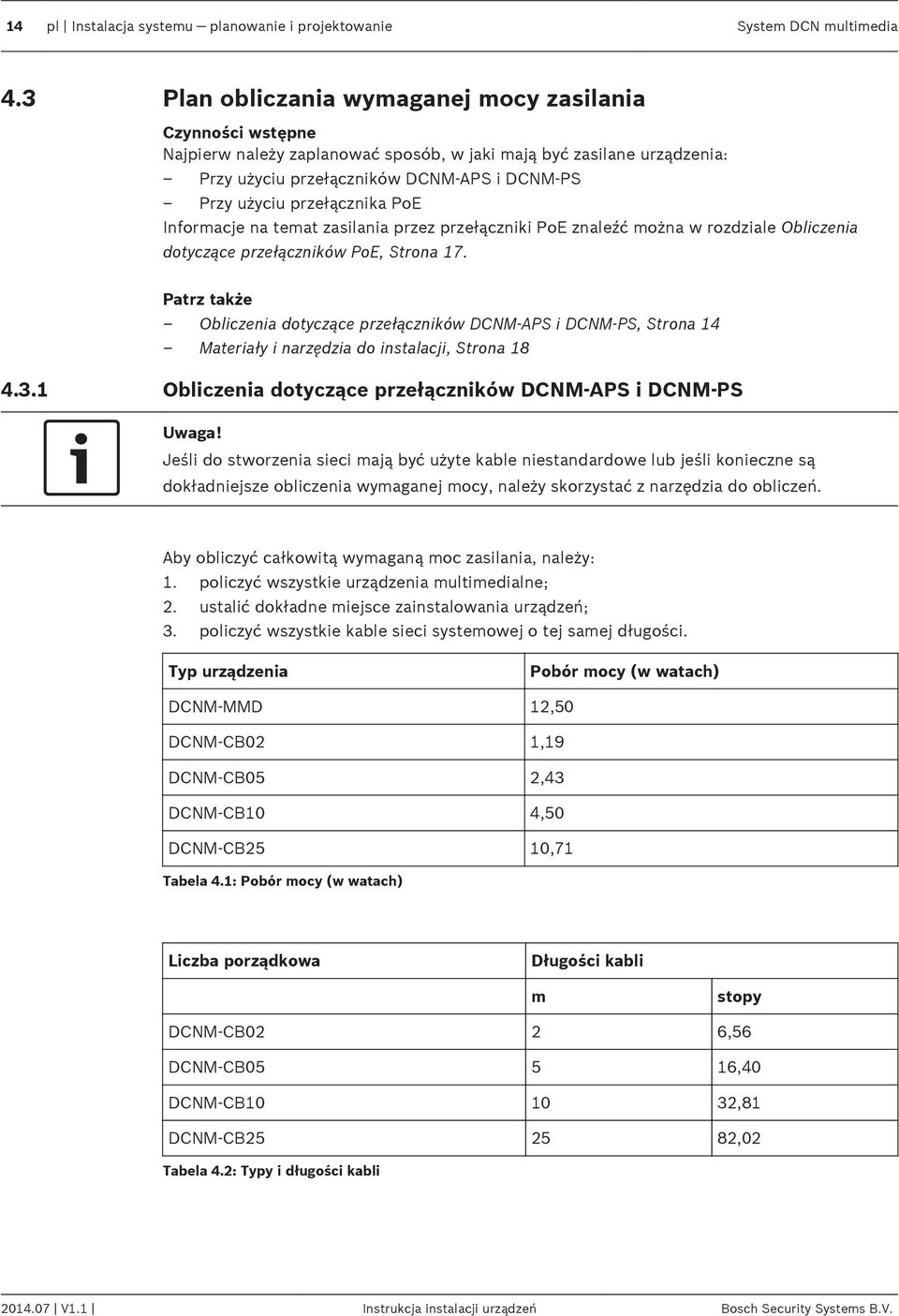

14 14 pl Instalacja systemu planowanie i projektowanie System DCN multimedia 4.3 Plan obliczania wymaganej mocy zasilania Czynności wstępne Najpierw należy zaplanować sposób, w jaki mają być zasilane urządzenia: Przy użyciu przełączników DCNM-APS i DCNM-PS Przy użyciu przełącznika PoE Informacje na temat zasilania przez przełączniki PoE znaleźć można w rozdziale Obliczenia dotyczące przełączników PoE, Strona 17. Patrz także Obliczenia dotyczące przełączników DCNM-APS i DCNM-PS, Strona 14 Materiały i narzędzia do instalacji, Strona Obliczenia dotyczące przełączników DCNM-APS i DCNM-PS Uwaga! Jeśli do stworzenia sieci mają być użyte kable niestandardowe lub jeśli konieczne są dokładniejsze obliczenia wymaganej mocy, należy skorzystać z narzędzia do obliczeń. Aby obliczyć całkowitą wymaganą moc zasilania, należy: 1. policzyć wszystkie urządzenia multimedialne; 2. ustalić dokładne miejsce zainstalowania urządzeń; 3. policzyć wszystkie kable sieci systemowej o tej samej długości. Typ urządzenia Pobór mocy (w watach) DCNM-MMD 12,50 DCNM-CB02 1,19 DCNM-CB05 2,43 DCNM-CB10 4,50 DCNM-CB25 10,71 Tabela 4.1: Pobór mocy (w watach) Liczba porządkowa Długości kabli m stopy DCNM-CB02 2 6,56 DCNM-CB ,40 DCNM-CB ,81 DCNM-CB ,02 Tabela 4.2: Typy i długości kabli V1.1 Instrukcja instalacji urządzeń Bosch Security Systems B.V.

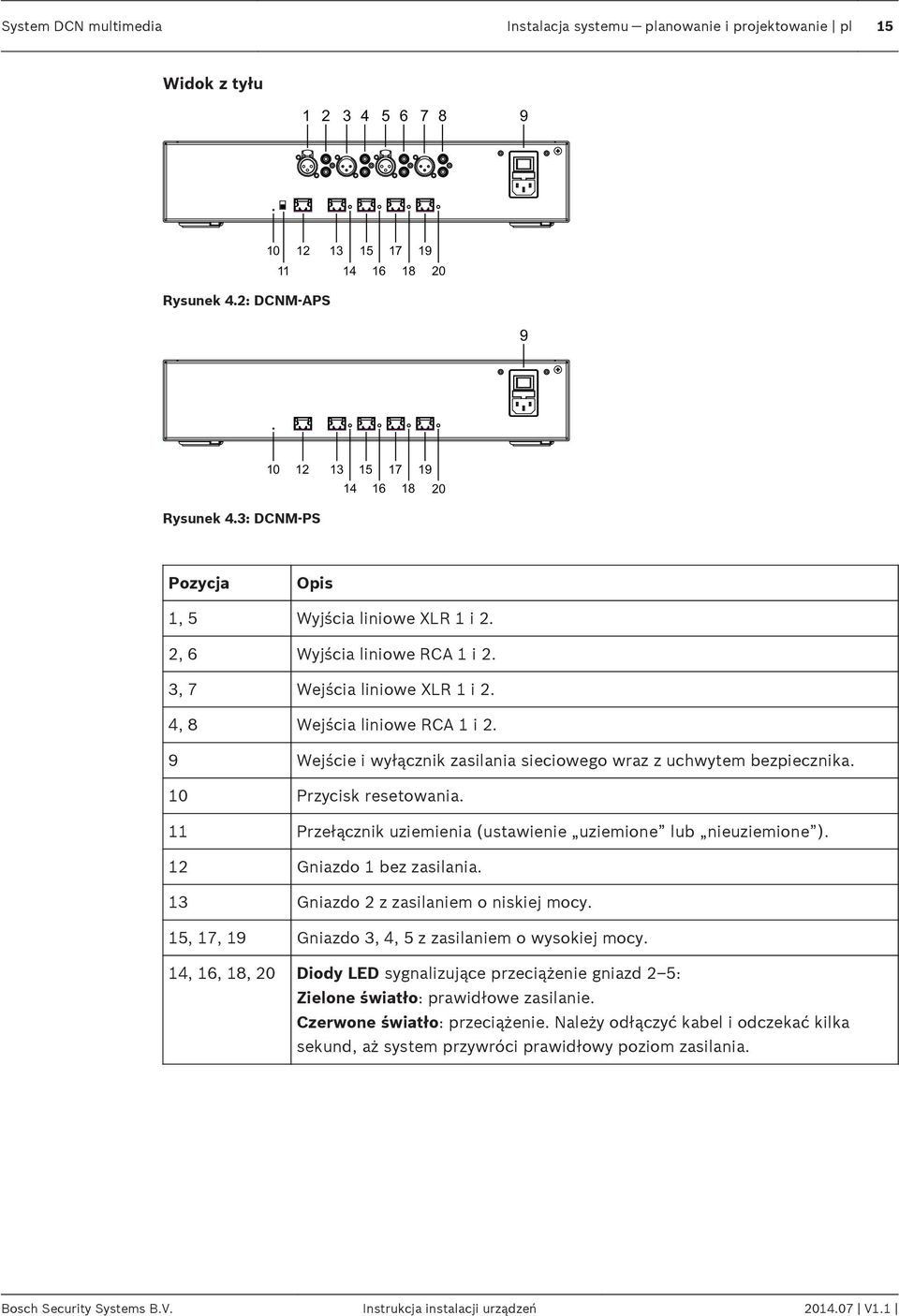

15 System DCN multimedia Instalacja systemu planowanie i projektowanie pl 15 Widok z tyłu Rysunek 4.2: DCNM-APS Rysunek 4.3: DCNM-PS Pozycja Opis 1, 5 Wyjścia liniowe XLR 1 i 2. 2, 6 Wyjścia liniowe RCA 1 i 2. 3, 7 Wejścia liniowe XLR 1 i 2. 4, 8 Wejścia liniowe RCA 1 i 2. 9 Wejście i wyłącznik zasilania sieciowego wraz z uchwytem bezpiecznika. 10 Przycisk resetowania. 11 Przełącznik uziemienia (ustawienie uziemione lub nieuziemione ). 12 Gniazdo 1 bez zasilania. 13 Gniazdo 2 z zasilaniem o niskiej mocy. 15, 17, 19 Gniazdo 3, 4, 5 z zasilaniem o wysokiej mocy. 14, 16, 18, 20 Diody LED sygnalizujące przeciążenie gniazd 2 5: Zielone światło: prawidłowe zasilanie. Czerwone światło: przeciążenie. Należy odłączyć kabel i odczekać kilka sekund, aż system przywróci prawidłowy poziom zasilania. Bosch Security Systems B.V. Instrukcja instalacji urządzeń V1.1

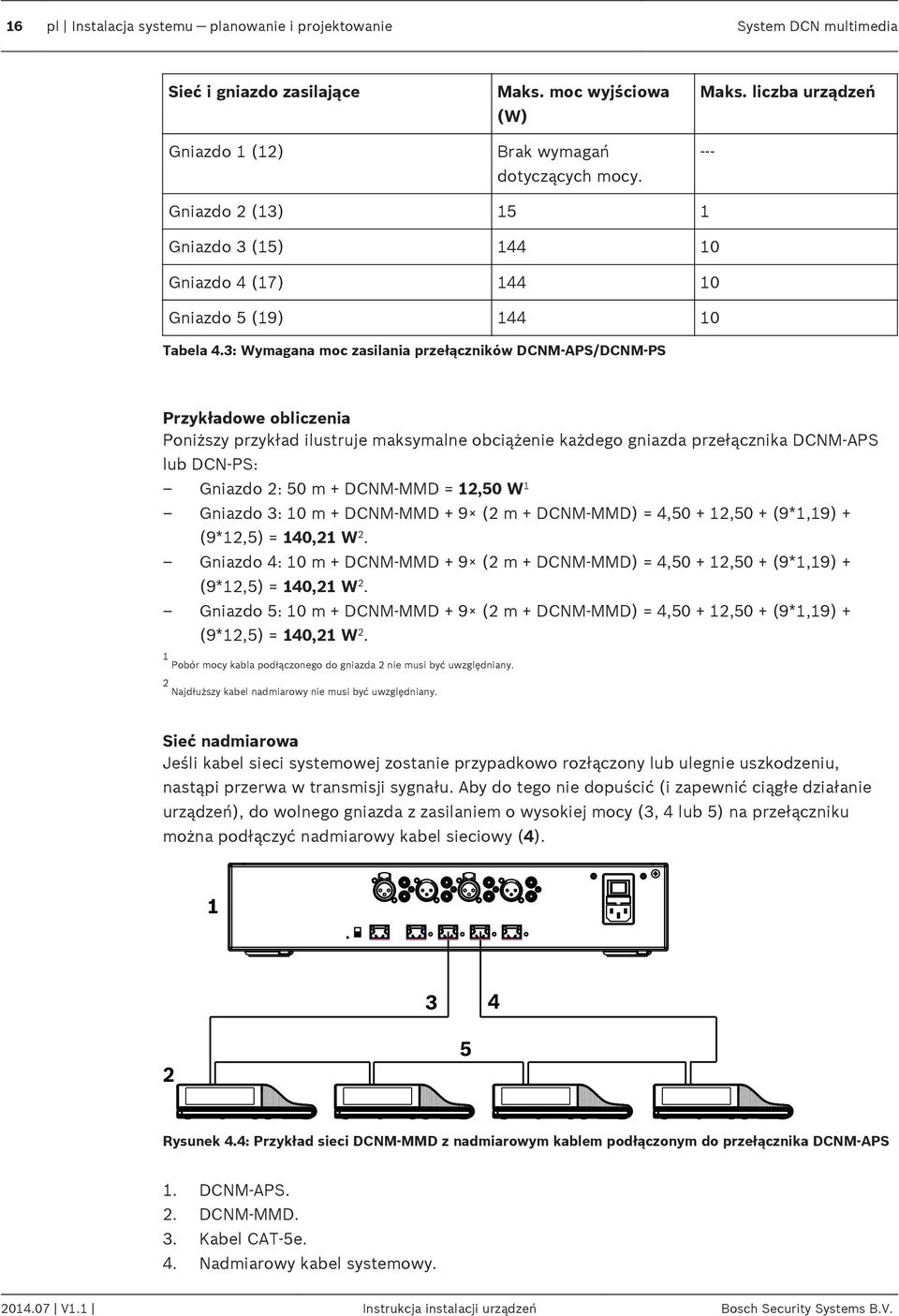

16 16 pl Instalacja systemu planowanie i projektowanie System DCN multimedia Sieć i gniazdo zasilające Gniazdo 1 (12) Maks. moc wyjściowa (W) Brak wymagań dotyczących mocy. Maks. liczba urządzeń --- Gniazdo 2 (13) 15 1 Gniazdo 3 (15) Gniazdo 4 (17) Gniazdo 5 (19) Tabela 4.3: Wymagana moc zasilania przełączników DCNM-APS/DCNM-PS Przykładowe obliczenia Poniższy przykład ilustruje maksymalne obciążenie każdego gniazda przełącznika DCNM-APS lub DCN-PS: Gniazdo 2: 50 m + DCNM-MMD = 12,50 W 1 Gniazdo 3: 10 m + DCNM-MMD + 9 (2 m + DCNM-MMD) = 4, ,50 + (9*1,19) + (9*12,5) = 140,21 W 2. Gniazdo 4: 10 m + DCNM-MMD + 9 (2 m + DCNM-MMD) = 4, ,50 + (9*1,19) + (9*12,5) = 140,21 W 2. Gniazdo 5: 10 m + DCNM-MMD + 9 (2 m + DCNM-MMD) = 4, ,50 + (9*1,19) + (9*12,5) = 140,21 W 2. 1 Pobór mocy kabla podłączonego do gniazda 2 nie musi być uwzględniany. 2 Najdłuższy kabel nadmiarowy nie musi być uwzględniany. Sieć nadmiarowa Jeśli kabel sieci systemowej zostanie przypadkowo rozłączony lub ulegnie uszkodzeniu, nastąpi przerwa w transmisji sygnału. Aby do tego nie dopuścić (i zapewnić ciągłe działanie urządzeń), do wolnego gniazda z zasilaniem o wysokiej mocy (3, 4 lub 5) na przełączniku można podłączyć nadmiarowy kabel sieciowy (4) Rysunek 4.4: Przykład sieci DCNM-MMD z nadmiarowym kablem podłączonym do przełącznika DCNM-APS 1. DCNM-APS. 2. DCNM-MMD. 3. Kabel CAT-5e. 4. Nadmiarowy kabel systemowy V1.1 Instrukcja instalacji urządzeń Bosch Security Systems B.V.

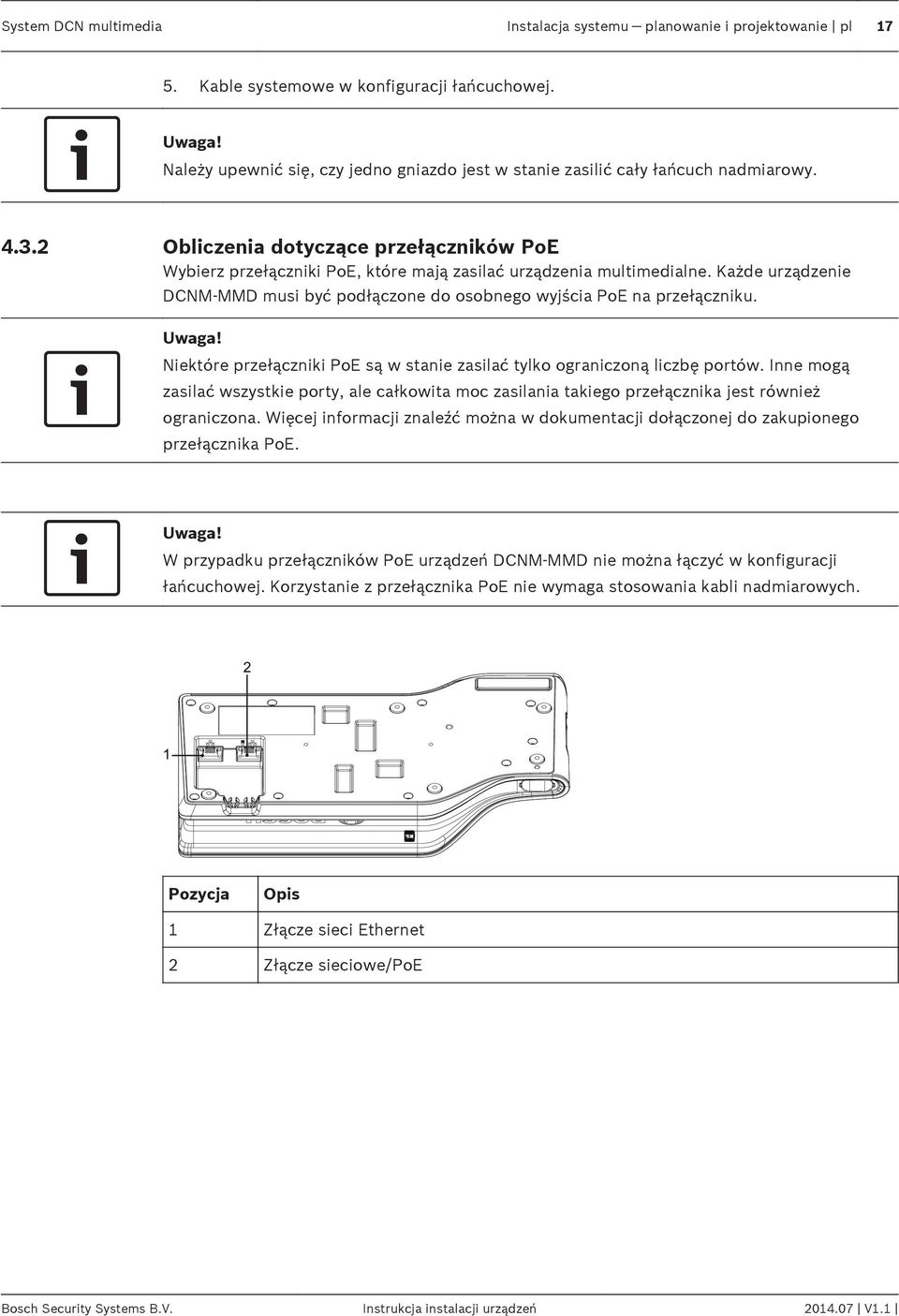

17 System DCN multimedia Instalacja systemu planowanie i projektowanie pl Kable systemowe w konfiguracji łańcuchowej. Uwaga! Należy upewnić się, czy jedno gniazdo jest w stanie zasilić cały łańcuch nadmiarowy Obliczenia dotyczące przełączników PoE Wybierz przełączniki PoE, które mają zasilać urządzenia multimedialne. Każde urządzenie DCNM-MMD musi być podłączone do osobnego wyjścia PoE na przełączniku. Uwaga! Niektóre przełączniki PoE są w stanie zasilać tylko ograniczoną liczbę portów. Inne mogą zasilać wszystkie porty, ale całkowita moc zasilania takiego przełącznika jest również ograniczona. Więcej informacji znaleźć można w dokumentacji dołączonej do zakupionego przełącznika PoE. Uwaga! W przypadku przełączników PoE urządzeń DCNM-MMD nie można łączyć w konfiguracji łańcuchowej. Korzystanie z przełącznika PoE nie wymaga stosowania kabli nadmiarowych. 2 1 Pozycja Opis 1 Złącze sieci Ethernet 2 Złącze sieciowe/poe Bosch Security Systems B.V. Instrukcja instalacji urządzeń V1.1

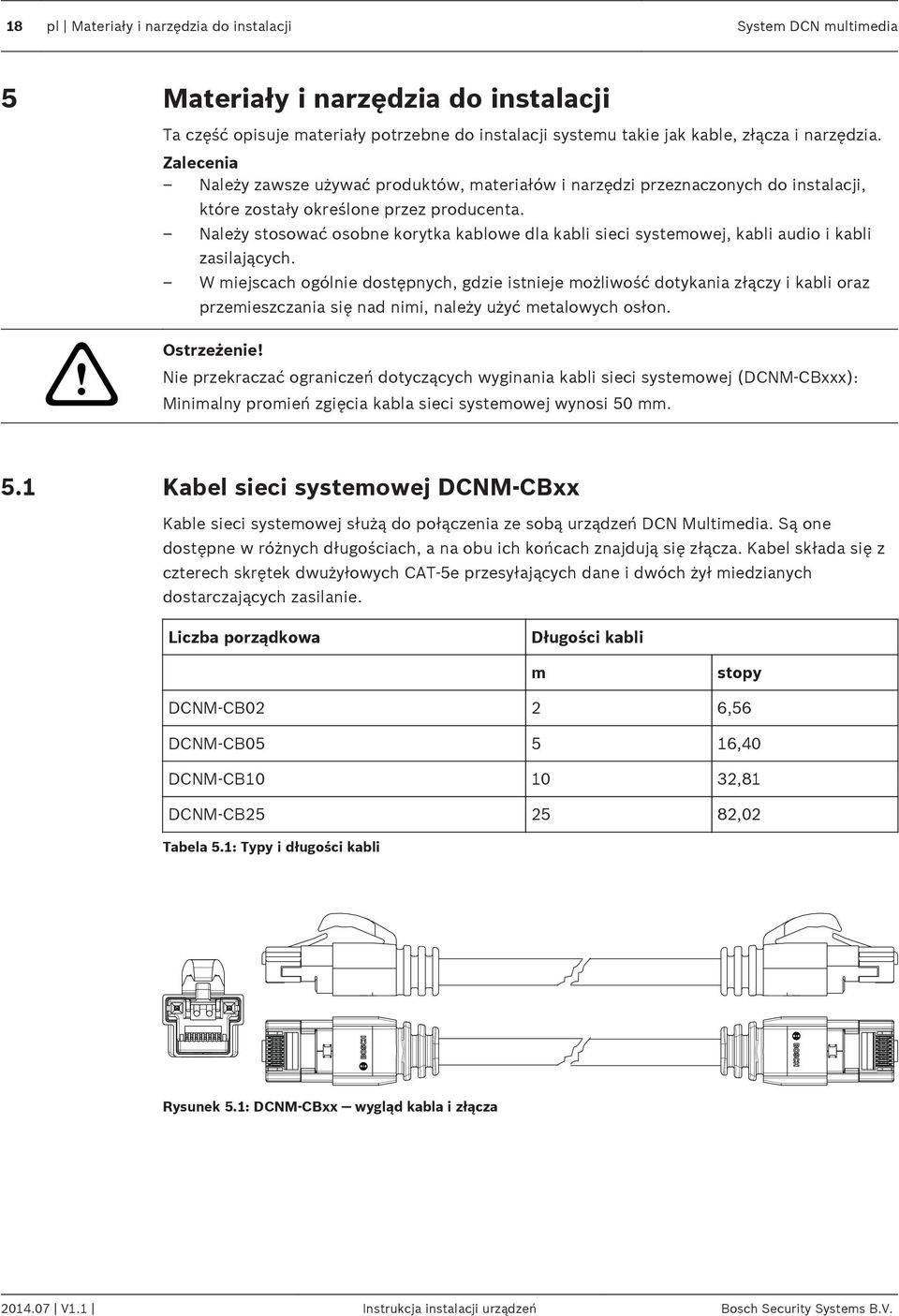

18 18 pl Materiały i narzędzia do instalacji System DCN multimedia 5 Materiały i narzędzia do instalacji Ta część opisuje materiały potrzebne do instalacji systemu takie jak kable, złącza i narzędzia. Zalecenia Należy zawsze używać produktów, materiałów i narzędzi przeznaczonych do instalacji, które zostały określone przez producenta. Należy stosować osobne korytka kablowe dla kabli sieci systemowej, kabli audio i kabli zasilających. W miejscach ogólnie dostępnych, gdzie istnieje możliwość dotykania złączy i kabli oraz przemieszczania się nad nimi, należy użyć metalowych osłon.! Ostrzeżenie! Nie przekraczać ograniczeń dotyczących wyginania kabli sieci systemowej (DCNM-CBxxx): Minimalny promień zgięcia kabla sieci systemowej wynosi 50 mm. 5.1 Kabel sieci systemowej DCNM-CBxx Kable sieci systemowej służą do połączenia ze sobą urządzeń DCN Multimedia. Są one dostępne w różnych długościach, a na obu ich końcach znajdują się złącza. Kabel składa się z czterech skrętek dwużyłowych CAT-5e przesyłających dane i dwóch żył miedzianych dostarczających zasilanie. Liczba porządkowa Długości kabli m stopy DCNM-CB02 2 6,56 DCNM-CB ,40 DCNM-CB ,81 DCNM-CB ,02 Tabela 5.1: Typy i długości kabli Rysunek 5.1: DCNM-CBxx wygląd kabla i złącza V1.1 Instrukcja instalacji urządzeń Bosch Security Systems B.V.

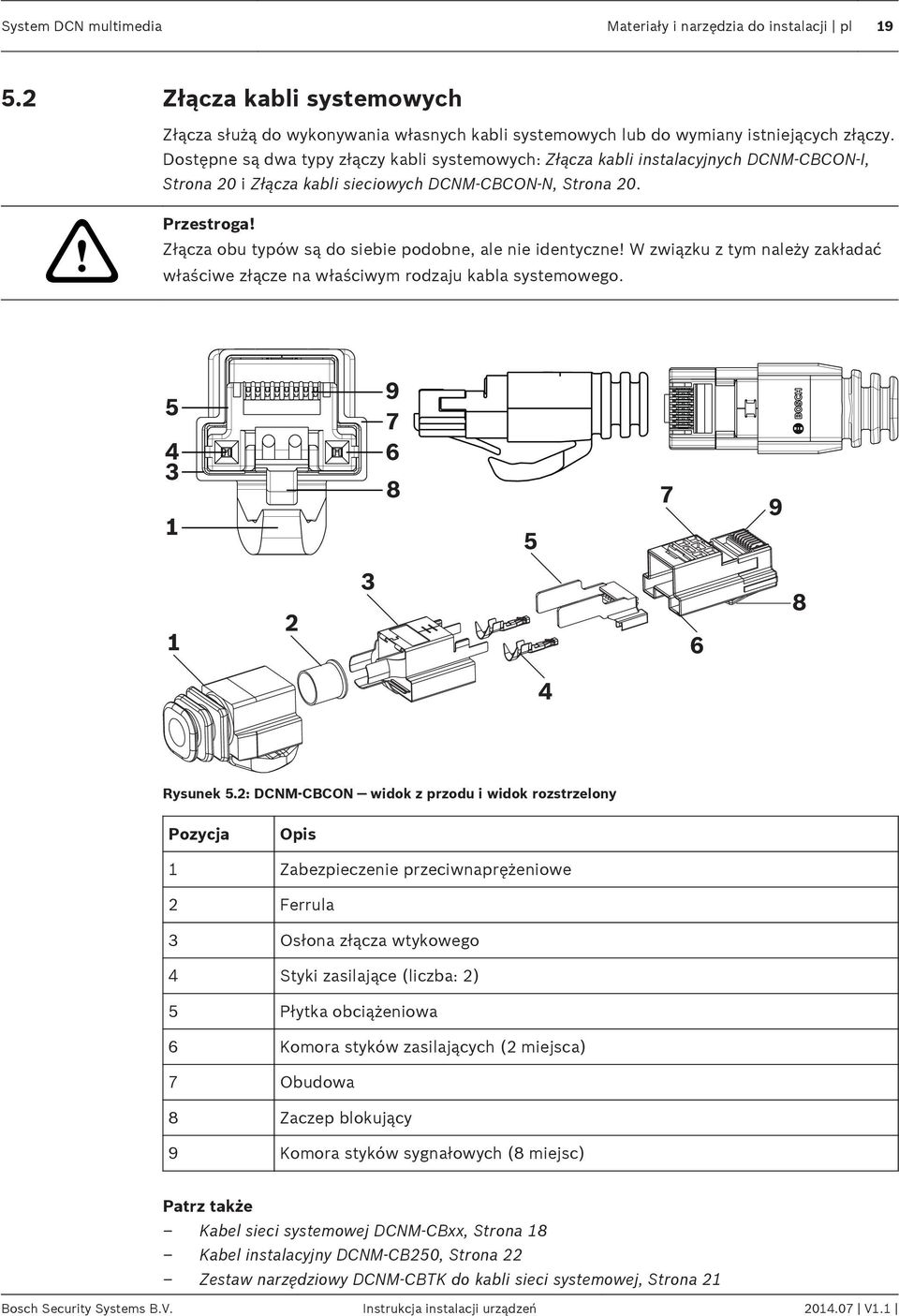

19 System DCN multimedia Materiały i narzędzia do instalacji pl Złącza kabli systemowych Złącza służą do wykonywania własnych kabli systemowych lub do wymiany istniejących złączy. Dostępne są dwa typy złączy kabli systemowych: Złącza kabli instalacyjnych DCNM-CBCON-I, Strona 20 i Złącza kabli sieciowych DCNM-CBCON-N, Strona 20.! Przestroga! Złącza obu typów są do siebie podobne, ale nie identyczne! W związku z tym należy zakładać właściwe złącze na właściwym rodzaju kabla systemowego Rysunek 5.2: DCNM-CBCON widok z przodu i widok rozstrzelony Pozycja Opis 1 Zabezpieczenie przeciwnaprężeniowe 2 Ferrula 3 Osłona złącza wtykowego 4 Styki zasilające (liczba: 2) 5 Płytka obciążeniowa 6 Komora styków zasilających (2 miejsca) 7 Obudowa 8 Zaczep blokujący 9 Komora styków sygnałowych (8 miejsc) Patrz także Kabel sieci systemowej DCNM-CBxx, Strona 18 Kabel instalacyjny DCNM-CB250, Strona 22 Zestaw narzędziowy DCNM-CBTK do kabli sieci systemowej, Strona 21 Bosch Security Systems B.V. Instrukcja instalacji urządzeń V1.1

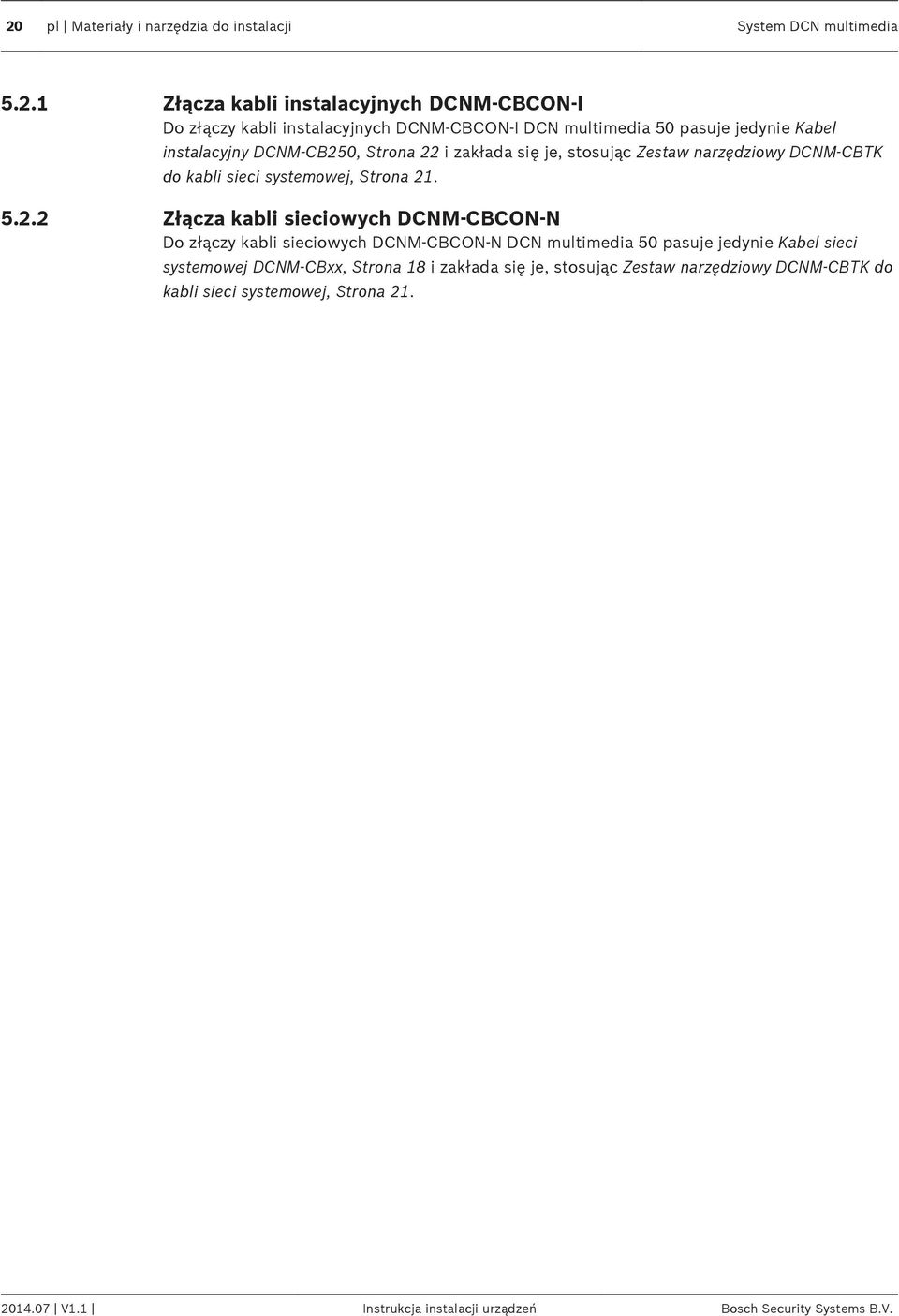

20 20 pl Materiały i narzędzia do instalacji System DCN multimedia Złącza kabli instalacyjnych DCNM-CBCON-I Do złączy kabli instalacyjnych DCNM CBCON I DCN multimedia 50 pasuje jedynie Kabel instalacyjny DCNM-CB250, Strona 22 i zakłada się je, stosując Zestaw narzędziowy DCNM-CBTK do kabli sieci systemowej, Strona 21. Złącza kabli sieciowych DCNM-CBCON-N Do złączy kabli sieciowych DCNM CBCON N DCN multimedia 50 pasuje jedynie Kabel sieci systemowej DCNM-CBxx, Strona 18 i zakłada się je, stosując Zestaw narzędziowy DCNM-CBTK do kabli sieci systemowej, Strona V1.1 Instrukcja instalacji urządzeń Bosch Security Systems B.V.

21 System DCN multimedia Materiały i narzędzia do instalacji pl Zestaw narzędziowy DCNM-CBTK do kabli sieci systemowej Specjalny zestaw narzędziowy do kabli sieci systemowej służy do podłączania Złącza kabli systemowych, Strona 19 do Kabel instalacyjny DCNM-CB250, Strona 22 lub Kabel sieci systemowej DCNM-CBxx, Strona Pozycja Opis 1 Narzędzie do przewodów zasilających. 2 Narzędzie do przewodów sygnałowych. Tabela 5.2: Elementy zestawu narzędziowego Uwaga! Należy zapoznać się z częścią Niestandardowa długość kabli sieci systemowej na płycie DVD dostarczanej wraz z przełącznikiem DCNM-APS. Bosch Security Systems B.V. Instrukcja instalacji urządzeń V1.1

22 22 pl Materiały i narzędzia do instalacji System DCN multimedia 5.4 Kabel instalacyjny DCNM-CB250 Kabel instalacyjny służy do tworzenia własnego kabla sieci systemowej. Ma on długość 250 m i nie jest zakończony złączami. Więcej informacji zawarto w punktach Złącza kabli systemowych, Strona 19, Złącza kabli instalacyjnych DCNM-CBCON-I, Strona 20 i Zestaw narzędziowy DCNM- CBTK do kabli sieci systemowej, Strona 21. Uwaga! Maksymalna długość kabla sieci systemowej wynosi 100 m. Uwaga! Należy zapoznać się z częścią Niestandardowa długość kabli sieci systemowej na płycie DVD dostarczanej wraz z przełącznikiem DCNM-APS. Patrz także Złącza kabli systemowych, Strona V1.1 Instrukcja instalacji urządzeń Bosch Security Systems B.V.

23 System DCN multimedia Mechaniczna instalacja centralnych elementów systemu pl Mechaniczna instalacja centralnych elementów systemu Przełączniki DCNM-APS i DCNM-PS Przełącznik zasilania audio DCNM-APS służy do: sterowania sygnałami audio systemu, kierowania sygnałów audio do i z urządzeń, zasilania urządzeń, podłączania komputera PC i urządzeń DCNM-MMD za pośrednictwem przełącznika Ethernet. Przełącznik zasilania DCNM-PS służy do: zasilania urządzeń. Elementy wchodzące w skład zestawu Przełączniki DCNM-APS i DCNM-PS zawierają w komplecie: 1 kabel zasilania sieciowego 1 instrukcja bezpieczeństwa 1 zestaw 19-calowych wsporników montażowych 4 podkładki 1 płyta DVD z podręcznikami i oprogramowaniem (dotyczy wyłącznie przełącznika DCNM- APS) Widok z przodu Pozycja Opis 1 19-calowe wsporniki montażowe. 2 Wlot powietrza. 3 Wskaźnik LED: Wył.: urządzenie wyłączone. Zielony: urządzenie włączone. Pomarańczowy: urządzenie w stanie gotowości. Migający: usługi na serwerze PC nie są uruchomione. Na przemian zielony i pomarańczowy: wymagane pobranie oprogramowania. Bosch Security Systems B.V. Instrukcja instalacji urządzeń V1.1

24 24 pl Mechaniczna instalacja centralnych elementów systemu System DCN multimedia Widok z tyłu Rysunek 6.1: DCNM-APS Rysunek 6.2: DCNM-PS Pozycja Opis 1, 5 Wyjścia liniowe XLR 1 i 2. 2, 6 Wyjścia liniowe RCA 1 i 2. 3, 7 Wejścia liniowe XLR 1 i 2. 4, 8 Wejścia liniowe RCA 1 i 2. 9 Wejście i wyłącznik zasilania sieciowego wraz z uchwytem bezpiecznika. 10 Przycisk resetowania. 11 Przełącznik uziemienia (ustawienie uziemione lub nieuziemione ). 12 Gniazdo 1 bez zasilania. 13 Gniazdo 2 z zasilaniem o niskiej mocy. 15, 17, 19 Gniazdo 3, 4, 5 z zasilaniem o wysokiej mocy. 14, 16, 18, 20 Diody LED sygnalizujące przeciążenie gniazd 2 5: Zielone światło: prawidłowe zasilanie. Czerwone światło: przeciążenie. Należy odłączyć kabel i odczekać kilka sekund, aż system przywróci prawidłowy poziom zasilania V1.1 Instrukcja instalacji urządzeń Bosch Security Systems B.V.

25 System DCN multimedia Mechaniczna instalacja centralnych elementów systemu pl 25 Instalacja 1. Umieść przełącznik DCNM-APS lub DCNM-PS w 19-calowym module typu Rack lub na płaskiej powierzchni. W każdym komplecie z przełącznikiem DCNM-APS lub DCNM-PS znajdują się 19-calowe wsporniki montażowe i cztery podkładki. Patrz poniższa ilustracja. 2. Podłącz wszystkie niezbędne kable. 3. Podłącz przewód zasilania sieciowego Rysunek 6.3: Montaż w 19-calowym module typu Rack, na płaskiej powierzchni i na podkładkach Pozycja Opis 1 Wspornik do montażu w 19-calowym module typu Rack 2 Wspornik do montażu na płaskiej powierzchni 3 Podkładki Uwaga! W przypadku montażu w 19-calowym module typu Rack urządzenie wystaje na 30 mm przed wspornik.! Przestroga! Nie należy blokować przewodów wentylacyjnych z przodu i z tyłu urządzenia. Bosch Security Systems B.V. Instrukcja instalacji urządzeń V1.1

26 26 pl Mechaniczna instalacja pulpitów dyskusyjnych System DCN multimedia Mechaniczna instalacja pulpitów dyskusyjnych Urządzenie multimedialne DCNM-MMD Zasadniczo urządzenie DCNM-MMD służy do: dodawania uczestników do spotkania, monitorowania i kontrolowania przebiegu spotkania lub konferencji przez przewodniczącego Rysunek 7.1: Urządzenie DCNM-MMD widok z przodu, z góry, z tyłu i z boku Pozycja Opis 1 7-calowy, pojemnościowy ekran dotykowy. 2 Pasek LED. 3 Głośnik dwudrożny. 4 Gniazdo stereo jack 3,5 mm do podłączenia słuchawek lub zestawu głośnomówiącego. 5 Regulator głośności słuchawek. 6 Przycisk priorytetu przewodniczącego lub wyciszenia mikrofonu. 7 Przycisk zgłaszania chęci zabrania głosu. 8 Prowadnice kablowe. 9 Wejście mikrofonu V1.1 Instrukcja instalacji urządzeń Bosch Security Systems B.V.

27 System DCN multimedia Mechaniczna instalacja pulpitów dyskusyjnych pl 27 Podłączanie Poszczególne elementy systemu można w szybki i łatwy sposób instalować w konfiguracji łańcuchowej (patrz Typowa konfiguracja systemu, Strona 8) lub w topologii gwiazdy: Konfiguracja łańcuchowa: wymagane są odpowiednie kable, w tym kable CAT-5e z dwoma dodatkowymi przewodami zasilającymi. Topologia gwiazdy: każde urządzenie podłączone jest za pomocą standardowego kabla Uwaga! CAT-5e. Do korzystania z funkcji zasilania przez sieć Ethernet (ang. Power over Ethernet, PoE) wymagany jest przełącznik sieci Ethernet. W przypadku korzystania z funkcji zasilania przez sieć urządzeń nie można instalować w konfiguracji łańcuchowej. Topologia gwiazdy charakteryzuje się poprowadzeniem kabli pod urządzeniami i gwarantuje schludny i uporządkowany układ instalacyjny, mający szczególne znaczenie w przypadku rejestracji telewizyjnej. Aby podłączyć kable sieci systemowej do urządzenia, patrz poniższa ilustracja Urządzenie DCNM-MMD widok z dołu (montaż stały) : 1. Podłącz kabel/złącze sieci systemowej (2). 2. Poprowadź kabel sieci systemowej wzdłuż prowadnic kablowych (3). Instalacja Urządzenie multimedialne może być wolnostojące lub zamontowane w bardziej trwały sposób za pomocą wkrętów montażowych. Do montażu na stałe: 1. Odległość pomiędzy środkami wkładek do wkrętów (1) na spodzie urządzenia DCNM- MMD wynosi 100 mm. 2. Do zamocowania urządzenia do spodu wgłębienia (1) należy użyć wkrętów typu M4 oraz wkładek do wkrętów o długości maks. 5 mm Rysunek 7.2: Urządzenie DCNM-MMD widok z dołu (montaż stały) Pozycja Opis 1 Wkładka do wkrętu do montażu stałego. 2 2 zestawy wejścia/wyjścia RJ45 dla przewodu zasilającego system. Bosch Security Systems B.V. Instrukcja instalacji urządzeń V1.1

28 28 pl Mechaniczna instalacja pulpitów dyskusyjnych System DCN multimedia Pozycja Opis 3 Prowadnice kablowe. 4 Złącze USB (do wykorzystania w przyszłości) Patrz także Kabel sieci systemowej DCNM-CBxx, Strona 18 Kabel instalacyjny DCNM-CB250, Strona V1.1 Instrukcja instalacji urządzeń Bosch Security Systems B.V.

29 System DCN multimedia Mechaniczna instalacja pulpitów dyskusyjnych pl Mikrofony DCN multimedia Do urządzeń DCN multimedia podłączane są zarówno mikrofony o szerokiej charakterystyce kierunkowej DCNM HDMIC, jak i mikrofony na wsporniku DCNM-MICL/S Rysunek 7.3: DCNM HDMIC i DCNM MICx widok z przodu i z dołu Nr Opis 1 Wskaźnik LED 2 Kratka mikrofonu (z lewej i z prawej strony modelu DCNM HDMIC). 3 Kratka mikrofonu (z przodu i z tyłu modelu DCNM HDMIC). 3 Regulowany wspornik (DCNM MICx). 4 Wypustka prowadząca. 5 Szyna prowadząca. 6 Wtyk. 7 Suwak odblokowujący (nacisnąć i przesunąć w celu odblokowania). 8 Blokada. 9 Złącze żeńskie urządzenia DCN multimedia. Bosch Security Systems B.V. Instrukcja instalacji urządzeń V1.1

30 30 pl Mechaniczna instalacja pulpitów dyskusyjnych System DCN multimedia Podłączanie i odłączanie mikrofonu Mikrofon można łatwo podłączyć do urządzenia DCN multimedia: Rysunek 7.4: Podłączanie mikrofonu DCNM HDMIC lub DCNM MICx do urządzenia DCNM MMD Aby podłączyć mikrofon: 1. Ostrożnie wsunąć wypustkę prowadzącą (4) w gniazdo mikrofonu (9) na urządzeniu DCN multimedia. 2. Delikatnie docisnąć wtyk (6) w gnieździe mikrofonu (9) na urządzeniu DCN multimedia, aż zatrzaśnie się blokada (5). 3. W celu odłączenia mikrofonu od urządzenia DCN multimedia: przesunąć suwak odblokowujący (7) w stronę urządzenia DCN multimedia, przytrzymać blokadę (8) i wyjąć mikrofon z gniazda. Patrz także Urządzenie multimedialne DCNM-MMD, Strona V1.1 Instrukcja instalacji urządzeń Bosch Security Systems B.V.

31 System DCN multimedia Mechaniczna instalacja pulpitów dyskusyjnych pl Osłona przeciwodblaskowa DCNM-MMDSP Osłona przeciwodblaskowa DCN Multimedia to samoabsorpcyjna osłona na ekran wykonana z najwyższej klasy hartowanego szkła, charakteryzująca się podwyższoną odpornością na uszkodzenia i zużycie. Procedura montażu 1. Przed zamontowaniem osłony należy wyczyścić ekran LCD urządzenia DCNM-MMD za pomocą dołączonego wacika z alkoholem i szmatki z mikrofibry. 2. Odklej papierowe zabezpieczenie od warstwy pozycjonującej z tylnej strony osłony przeciwodblaskowej. 3. Przyłóż osłonę przeciwodblaskową do ekranu LCD urządzenia DCNM-MMD, a następnie przyklej warstwę pozycjonującą do boku urządzenia. 4. Otwórz osłonę przeciwodblaskową i za pomocą specjalnego patyczka usuń kurz z ekranu LCD. 5. Odklej błonę zabezpieczającą z przeciwległej strony osłony przeciwodblaskowej. 6. Lekko dociśnij osłonę przeciwodblaskową do ekranu LCD. Jeśli pod osłoną przeciwodblaskową utworzą się pęcherzyki powietrza, usuń je za pomocą gumowej wycieraczki. 7.4 Uchwyt identyfikatora DCNM-NCH W górnej części uchwytu identyfikatora (1) znajdują się dwa magnesy (2), dzięki którym może on być łatwo mocowany do tylnej części urządzenia DCNM-MMD Rysunek 7.5: Umieszczanie uchwytu DCNM-NCH na urządzeniu DCNM-MMD Pozycja Opis 1 Uchwyt identyfikatora. 2 Magnesy. Uwaga! Na płycie DVD dołączonej do przełącznika DCNM-APS znajduje się szablon identyfikatora. Bosch Security Systems B.V. Instrukcja instalacji urządzeń V1.1

32 32 pl Test instalacji System DCN multimedia 8 Test instalacji Test instalacji to konieczna czynność, dzięki której można na wczesnym etapie wykryć problemy z połączeniami oraz potencjalne wady produktów. Pominięcie tej czynności może skutkować usterkami systemu. Każde urządzenie DCN Multimedia (DCNM MMD) ma wbudowaną funkcję diagnostyczną, za pomocą której wykrywane są potencjalne błędy. Test diagnostyczny rozpoczyna się w chwili uruchomienia urządzenia. System konferencyjny DCN Multimedia nie musi być podłączany do komputera zarządzającego, ani konfigurowany do współpracy z nim. Wymagania wstępne 1. Kable sieci systemowej muszą być podłączone do wszystkich urządzeń. 2. Zainstalowane są przełączniki zasilające (DCNM-APS i DCNM-PS). Rozpoczęcie testu Włącz wszystkie przełączniki zasilające (DCNM-APS i DCNM-PS) działające w obrębie systemu. Każde podłączone urządzenie zostanie uruchomione. 1. Po zakończeniu procesu inicjalizacji urządzenia multimedialnego wyświetlony zostanie ekran diagnostyczny. 2. Jeśli widoczny jest komunikat Link down (Łącze nieaktywne): Kabel sieciowy nie jest podłączony lub jest uszkodzony. Urządzenie jest podłączone tylko do jednego kabla sieci systemowej (tekst Link down widoczny jest tylko od strony, po której nie ma połączenia). 3. Jeśli kabel sieci systemowej jest prawidłowo podłączony, widoczna jest prędkość przesyłu danych. 4. Jeśli urządzenie DCNM-MMD jest podłączone do przełącznika DCNM-APS, DCNM-PS lub innego urządzenia DCNM-MMD i widoczna jest prędkość 100 Mb: Część przewodów w złączu kabla sieciowego może być uszkodzona lub nieprawidłowo podłączona. Należy sprawdzić przewody i złącze. Jeśli kabel podłączony jest do przełącznika 100 Mb, to wskazanie jest prawidłowe. 5. Kliknij przycisk Info, aby wyświetlić dodatkowe informacje na temat urządzenia multimedialnego V1.1 Instrukcja instalacji urządzeń Bosch Security Systems B.V.

33 System DCN multimedia Test instalacji pl Jeśli wszystko jest prawidłowo podłączone, a w urządzeniu nie ma odpowiedniego oprogramowania, widoczny będzie komunikat Please download software (Pobierz oprogramowanie). 7. Można teraz pobrać oprogramowanie dla urządzenia: Niniejsza instrukcja nie obejmuje opisu pobierania oprogramowania. Informacje na ten temat znaleźć można w instrukcji konfiguracji systemu DCN Multimedia. Obsługa klienta Jeśli nie można usunąć awarii, należy skontaktować się ze sprzedawcą lub integratorem systemów, albo bezpośrednio z przedstawicielem firmy Bosch. Bosch Security Systems B.V. Instrukcja instalacji urządzeń V1.1
