1 Co nowego w ZW3D 2015 CAM

2 Informacje ogólne o Ulepszone workflow o Frezowanie Poprawiony kernel dla zgrubnych Poprawiony kernel dla wykańczających Wzmocnienie operacji Ograniczenie kątowe Nowe Połączenia i Wejścia/Wyjścia Lepsze przetwarzanie ścieżki narzędzia Podcięcia w 3 osiowych operacjach na STL Nowości i ulepszenia w 5X o Toczenie Nowa kompensacja promienia Generowanie obróbek tokarskich w cyklu Poprawione toczenie

3 Ulepszone workflow (1) Nowe oznaczenia: Dodany znak zapytania w celu pokazania nieobliczone operacji. Pozostałe ikony zostały poprawione, aby czytelniej opisywały status operacji

4 Ulepszone workflow (2) Nazwy zależne od położenia folderu: Folder Komponentu Folder Baz Folder Operacji Folder NC Jest to kompatybilne z nawykami wyniesionymi z pracy w systemie Windows.

5 Ulepszone workflow (4) Nowe możliwości definiowania rodzaju gwintu w cesze otwór Szybsze definiowanie gwintów do obróbki CAM

6 Poprawiony kernel dla zgrubnych (1) Zgrubny algorytm został znacznie poprawiony aby rozwiązać problem z błędnym wykrywanie obszarów obróbki Brak przerwanych i nieciągłych ruchów. Dzięki temu obróbka małych obszarów jest łatwiejsza i bezpieczniejsza

7 Poprawiony kernel dla zgrubnych (2) Dla małych i wąskich regionów algorytm został poprawiony, aby zapewnić ciągłą i wygładzoną ścieżkę narzędzia Brak przerwanych i nieciągłych ruchów. Dzięki temu obróbka małych obszarów jest łatwiejsza i bezpieczniejsza

8 Poprawiony kernel dla zgrubnych (3) Algorytmy w zgrubnej obróbce Offset uległy znacznej poprawie, pozwalając na utworzenie kompletnej ścieżki dla stopni i rowków Kompletna obróbka geometrii typu rowek

9 Poprawiony kernel dla zgrubnych (4) Minimalna wysokość resztek jest teraz kontrolowana przez parametr Pozwala tworzyć obróbkę resztek szybko i z dużą dokładnością

10 Poprawiony kernel dla zgrubnych (4) Dokładność przygotówki do obróbki resztek została poprawiona Teraz możliwe jest szybkie utworzenie dokładnej obróbki resztek

11 Poprawiony kernel dla wykańczających (1) Operacja Offset 3D została poprawiona tak, aby kroki były zawsze równo od siebie odsunięte, bez opuszczania obszarów Kompletna ścieżka narzędzia z równym krokiem, co redukuje zagrożenie związane z uszkodzeniem narzędzia i zwiększa dokładność powierzchni

12 Poprawiony kernel dla wykańczających (2) Z nowym algorytmem minimalna wartość chropowatości powierzchni może sięgać 0,0005 mm, a minimalny promień narzędzia 0,03 mm zarówno dla freza kulistego jak i promieniowego. Ścieżka zawsze będzie generowana z równomiernym krokiem oraz dużą dokładnością Pomocne przy tworzeniu detali o wysokiej dokładności wykonania

13 Wzmocnienie operacji Ograniczenie kątowe (1) Wykrywanie kąta w operacji Ograniczenia kątowe zostało wzmocnione. Dzięki temu całość zostanie poprawnie obrobiona Połączenia operacji Koronkowej z Poziomem Z w jednym zabiegu ogranicza konieczność tworzenia kolejnych obróbek

14 Wzmocnienie operacji Ograniczenie kątowe (2) Z określonym kątem granicznym nie będzie obszarów nieobrobionych między płaską, a stromą ścianą Połączenia operacji Koronkowej z Poziomem Z w jednym zabiegu ogranicza konieczność tworzenia kolejnych obróbek

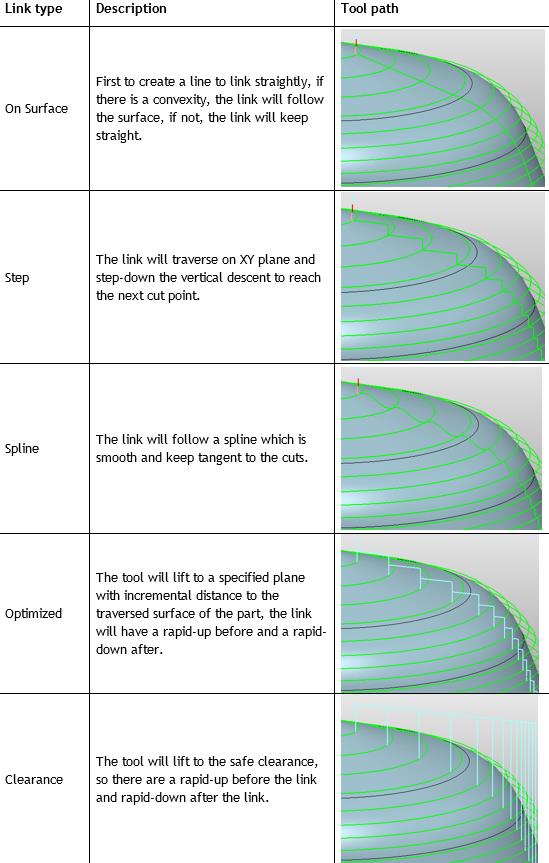

15 Nowe Połączenia i Wejścia/Wyjścia (1) Uproszczona tabela prędkości i posuwów Łatwiejsze do zrozumienia i bardziej przejrzyste formularze Połączeń i wejść/wyjść. Przyspiesza naukę i programowanie obróbek

16 Nowe Połączenia i Wejścia/Wyjścia (2) Uproszczenie długich połączeń oraz rozwinięcie krótkich Dodanie wejść do krótkich połączeń Łatwiejsze do zrozumienia i bardziej przejrzyste formularze Połączeń i wejść/wyjść. Przyspiesza naukę i programowanie obróbek

17 Nowe Połączenia i Wejścia/Wyjścia Typy wejść/wyjść zostały zrekonstruowane aby były łatwiejsze do zrozumienia i czytelniejsze Łatwiejsze do zrozumienia i bardziej przejrzyste formularze Połączeń i wejść/wyjść. Przyspiesza naukę i programowanie obróbek

18 Nowe Połączenia i Wejścia/Wyjścia (3) Bezpieczniejsze zagłębianie Lepsze krótkie połączenie po rampie Bezpieczniejsza i efektywniejsza ścieżka narzędzia

19 Podcięcia w 3 osiowych operacjach na STL Wsparcie tworzenia podcięć w 3 osiowej obróbce na plikach STL Rozbudowanie możliwości modułu 3X, pozwalające na obróbkę

20 Nowości i ulepszenia w 5X (1) Rozwinięto tworzenie ścieżki narzędzia 5X w oparciu o plik STL Możliwość zastosowania do przemysłu drzewnego itp.

21 Nowości i ulepszenia w 5X (2) Nowy tryb ZigZag w obróbce ścian bocznych w 5 osiach Możliwość edytowania 5 osiowej ścieżki narzędzia w edytorze Nowy tryb Zigzag pomaga zoptymalizować ścieżkę narzędzia 5x. Edytor ścieżki ułatwia pracę również w 5 osiach.

22 Lepsze przetwarzanie ścieżki narzędzia Nowa lista operacji: Nowy szablon i nowy układ raportu Kompletna informacja zawierająca: Podstawowe informacje Informacje o operacji i narzędziu Kontrola jakości Dostosowywany układ Kompletne i dostosowywalne listy operacji pomagające w redukcji pracy

23 Generowanie obróbek tokarskich w cyklu Od wersji 2015 możliwe będzie generowanie kodów na toczenie zgrubne i wykańczające w cyklu Redukcja wielkości kodu NC Łatwość edycji kodu

24 Nowa kompensacja promienia Dodane 5 różnych typów kompensacji przy toczeniu wykańczającym Komputer Kontrola Zużycie Odwrotne zużycie Wyłącz Ścieżka narzędzia z kompensacją wybranego narzędzia Ścieżka bez kompensacji, w kodzie NC funkcja G42 na początku i końcu Ścieżka narzędzia z kompensacją wybranego narzędzia Ścieżka narzędzia z kompensacją wybranego narzędzia Ścieżka bez kompensacji, w kodzie NC funkcja G42 na początku i końcu Rozwinięcie możliwości dokładnego toczenia

25 Poprawione toczenie Wspieranie generowania ruchów szybkich (rapid) w pliku wyjściowym Możliwość generowania w pliku CL maksymalnego wymiaru przygotówki i długości narzędzia Maks. wymiar przygotówki Dł. narzędzia w pliku CL Otwórz machine_all.mdf i edytuj poniższe zmienne aby je wygenerować STOCK/@xMin@,@yMin@,@zMin@,@xMax@,@yMax@,@zMax@ CUTTER/@TOOL_FL@
