OPIS URZĄDZENIA. 3. Pokrywa górna -po otwarciu umożliwia wygodny dostęp do mechanizmu urządzenia.

Transkrypt

1

2 OPIS URZĄDZENIA. Obudowa -w całości wykonana ze stali nierdzewnej satynowanej. 2. Czytelny wyświetlacz diodowy -informujący o stanie blokad mechanizmu, usytułowany w miejscu najlepiej widocznym dla osob korzystających z urządzenia. Bramki dostępne również w wersji z dwoma wyświetlaczami Pokrywa górna -po otwarciu umożliwia wygodny dostęp do mechanizmu urządzenia. 4. Zamek na kluczyk -blokujący otwarcie pokrywy i dostęp do mechanizmu osobom nieuprawnionym. 5. Tarcza rotora -wbudowana w obudowę urządzenia wyposażona w funkcję AVOID PANIC pozwalającą na opadnięcie ramienia. 6. Ramiona rotora -wykonane ze stali nierdzewnej zaślepione maskownicami w kolorze czarnym lub ze stali nierdzewnej. 7. Stopy montażowe - ułatwiające montaż urządzenia za pomocą kotw wklejanych. Ukryte pod osłonami ze stali nierdzewnej

3 2 ZASTOSOWANIE URZĄDZENIA Bramki obrotowe TRIPOD BASIC-M są przeznaczone do kontroli dostępu i ruchu osobowego w miejscach strzeżonych wewnątrz budynków. Urządzenia są przystosowane do współpracy z systemami kontroli ruchu osobowego. Sterowanie bramką możliwe jest za pomocą wielu urządzeń sterujących (tj. przycisk, sterownik elektroniczny, czytnik, pilot). Bramka znajdzie zastosowanie w miejscach, w których potrzebna jest kontrola uprawnień do wstępu tj. obiekty rekreacyjne, użyteczności publicznej, hale sportowe i widowiskowe, obiekty wymagające kontroli biletów i opłat jak również kontroli dostępu i rejestracji czasu pracy w zakładach pracy.

4 3 FUNKCJE I ZALETY BRAMEK Z SERII TRIPOD KONTROLA WEJSCIA I WYJSCIA BLOKADA RUCHU WSTECZNEGO WSPOMAGANIE RUCHU RAMION Mechanizm urządzenia pozwala na kontrolę ruchu osobowego w obu kierunkach ruchu bramki niezależnie, tzn. za pomocą dwóch odrębnych systemów sterujących. Blokada ruchu wstecznego i cofania uniemożliwia ruch rotora w kierunku przeciwnym do określonego przez urządzenie sterujące jak również cofnięcie ramienia po ruchu w kierunku właściwym. Urządzenie wyposażone jest w mechaniczny układ wspomagania ruchu ramion, który dba o szybki i bezpieczny powrót ramienia do pozycji wyjściowej po wykonanym ruchu. PRECYZYJNY UKŁAD POMIAROWY FUNKCJA AVOID PANIC CZYTELNY WYŚWIETLACZ Zastosowanie precyzyjnego układu pomiaru pozycji rotora umożliwia sprawną i szybką pracę systemu blokad oraz zwiększa przepustowość urządzenia. Funkcja AVOID PANIC (AP) odpowiada za opadnięcie ramienia blokującego i swobodny przepływ osób w sytuacjach kryzysowych np. podczas ewakuacji. Funkcja ta może być uruchomiona przez sygnał sterujący zewnętrzny lub automatycznie po zaniku napięcia elektrycznego. Wyświetlacz diodowy informuje o możliwym obecnie ruchu ramion rotora. Krzyżyk blokada ruchu w obu kierunkach. Strzałki pojedyńcze ruch w określonym przez strzałkę kierunku. Strzałka podwójna Funkcja (AP). POKRYWA Z ZAMKIEM Pokrywa umożliwia szybki i wygodny dostęp do mechanizmu urządzenia. Ułatwia też montaż urządzeń sterujących (np. czytnika). WYTRZYMAŁA OBUDOWA Obudowa urządzenia wykonana ze stali nierdzewnej o grubości 3mm (za wyjątkiem osłony stóp montażowych). jest bardzo odporna na wszelkie wgniecenia i uszkodzenia. NISKI POBÓR ENERGII ELEKTRYCZNEJ Urządzenie dzięki zastosowaniu innowacyjnego systemu ogranicza zużycie energii elektrycznej do minimum.

5 4 FUNKCJA AVOID PANIC Mając na względzie bezpieczeństwo osób przebywających na obiektach kontrolowanych za pomocą Bramek TRIPOD BASIC-M, wyposażyliśmy je w niezawodną funkcję AVOID PANIC. Odpowiada ona za opuszczenie ramienia aktualnie blokującego przejście i umożliwienie swobodnego ruchu osobowego (np. podczas ewakuacji obiektu). Może być ona uruchomiona poprzez wciśnięcie i przytrzymanie ( ok.,5 sek) przycisku AP na panelu sterującym lub automatycznie po zaniku napięcia elektrycznego. Dzięki zastosowaniu innowacyjnej technologi Bramki wyposażone w tą funkcję w stanie oczekiwania pobierają zaledwie 0,5A. WERSJE URZĄDZENIA X A Ramiona nieopadające Ramiona opadające Funkcja AVOID PANIC

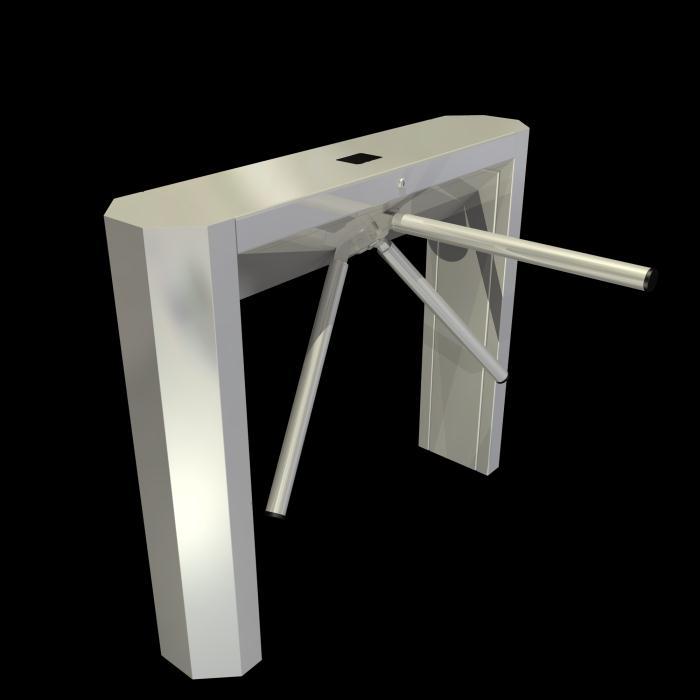

6 5 ` WERSJE OBUDOWY BRAMKI TRIPOD COMFORT TC-RZ TC-RO TC-TO

7 6 TC-CO TC-CZ TC-TZ

8 7 PARAMETRY TECHNICZNE Napięcie zasilania: Maksymalny pobór prądu: Maksymalny pobór mocy: Pobór prądu w stanie oczekiwania: Sygnał sterujący: Sygnał zwrotny: Temperatura przechowywania: Temperatura pracy: Warunki pracy: Wilgotność względna otocznia: Stopień ochrony IP: Waga netto: ~ 24VAC,5 A 36 VA ~ 0,5A max. 0,5 sek. 0V 0V (tzw. zwarcie NO/NC) -5 C do +55 C 0 C do +50 C wewnątrz budynków 5-80% IP 40 ~55kg WYMIARY URZĄDZENIA

9 8 STEROWANIE URZĄDZENIEM Sygnał sterujący Wejście/Wyjście sygnał 0V (tzw. zwarcie) max 0,5 sek. Sygnał zwrotny Wejścia/Wyjścia sygnał 0V (tzw.zwarcie) do zakończenia ruchu. Sygnał sterujący funkcją AVOID PANIC sygnał 0V (tzw. zwarcie) min,5 sek. WYPOSAŻENIE OPCJONALNE SŁUPKI / BARIERKI / PANELE WYGRODZENIOWE PANELE STERUJĄCE WOLNO STOJĄCE PANELE STERUJĄCE DO ZABUDOWY

10 9 POZNAJ RÓWNIEŻ BRAMKI Z SERII TRIPOD BASIC TB-MO TB-LO TB-GO MIEJSCE NA TWOJE UWAGI:
