Two-phase sequential turbocharging system with two unequal-size turbochargers. Possibilities for development

Transkrypt

1 Article citation info: DANILECKI K., ELIASZ J. Two-phase sequential turbocharging system with two unequal-size turbochargers. Possibilities for development. Combustion Engines. 2015, 162(3), ISSN Krzysztof DANILECKI Jacek ELIASZ PTNSS Two-phase sequential turbocharging system with two unequal-size turbochargers. Possibilities for development The principle of the two-phase variable supercharging system applied to heavy-duty automotive diesel engines and car diesel engines is indicated. The experimental and numerical simulations results show that twophase sequential turbocharging system with two unequal-size turbochargers is effective to improve performance per liter and torque output at low speed, and improve acceleration performance, fuel consumption at low speed. However, achieving such benefits requires proper matching of the two unequal-size turbochargers to the engine and the steady switching boundary, and corresponding solutions are discussed. Key words: diesel engine, two-phase supercharging, numerical simulations Dwuzakresowy system doładowania zakresowego z dwiema turbosprężarkami różnej wielkości. Możliwości rozwoju Zastosowanie zasady dwuzakresowej regulacji doładowania jest wskazane zarówno w silnikach o zapłonie samoczynnym samochodów ciężarowych, jak i w samochodach osobowych. Wyniki badań doświadczalnych i symulacji numerycznych pokazują, że dwuzakresowy system doładowania zakresowego z dwoma turbosprężarki różnej wielkości jest skuteczną metodą zwiększenia koncentracji mocy oraz momentu obrotowego przy małych prędkościach obrotowych, a także poprawy właściwości dynamicznych oraz zmniejszenia zużycia paliwa w zakresie małych prędkości obrotowych. Jednak osiągnięcie takich korzyści wymaga odpowiedniego dopasowania do silnika dwóch różnych turbosprężarek i określnenia granicy ich przełączania, a odpowiednie rozwiązania tego problemu są omawiane w pracy. Słowa kluczowe: silnik o zapłonie samoczynnym, doładowanie dwuzakresowe, symulacje numeryczne 1. Wstęp Wraz ze zwiększaniem koncentracji mocy oraz zakresu prędkości obrotowych silników o zapłonie samoczynnym zwiększają się wymagania dotyczące dopasowania systemu turbodoładowania do silnika [4]. System doładowania zakresowego jest skuteczną metodą poprawy wydajności doładowania w całym zakresie prędkości obrotowych i obciążeń silnika. W istniejących rozwiązaniach doładowania zakresowego wykorzystywane są zazwyczaj dwie turbosprężarki różnej wielkości o stałej geometrii połączone równolegle. Wśród nich można wyróżnić układy z dwoma [1] lub trzema zakresami pracy turbosprężarek [5]. W układzie z dwoma zakresami pracy turbosprężarek (rys. 1) jedna (większa) turbosprężarka pracuje stale, a druga (mniejsza) jest włączana za pomocą zaworów odcinających przepływ powietrza OP oraz przepływ spalin OS tylko w określonym zakresie prędkości obrotowej i obciążenia silnika. Dzięki zastosowaniu dwóch małych turbosprężarek zamiast jednej dużej, można znaczne zwiększyć maksymalny moment obrotowy silnika przy małych prędkościach obrotowych oraz poprawić ekonomiczność pracy i szybkość odpowiedzi silnika na gwałtowne zmiany obciążenia. Uzyskanie takich korzyści wymaga jednak prawidłowego doboru systemu doładowania do silnika. W przypadku doładowania zakresowego rozwiązanie tego problemu komplikuje się ze względu na konieczność prawidłowego doboru rozmiarów dwóch turbosprężarek oraz dodatkowo właściwego dopasowania charakterystyk tych turbosprężarek do silnika. Zawór OP Mała TS Duża TS Silnik Zawór OS Rys. 1. Zasada działania układu doładowania zakresowego z turbosprężarkami pracującymi w dwóch zakresach działania silnika 1060

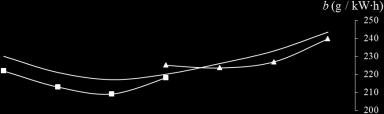

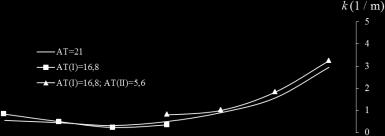

2 Wyniki przeprowadzonych wstępnych badań doświadczalnych pokazują, że rozwiązania problemu prawidłowego doboru turbosprężarek do silnika jest szczególnie ważne podczas włączania drugiej turbosprężarki [2]. Na rys. 2 przedstawiono porównanie wybranych parametrów pracy silnika typu SW 680 z seryjną turbosprężarką oraz z doładowaniem zakresowym uzyskanych podczas badań na hamowni. Jest to silnik o zapłonie samoczynnym o objętości skokowej 11,1 dm 3, przeznaczony do napędu samochodów ciężarowych dużej ładowności. W wersji fabrycznej wyposażony jest w turbosprężarkę produkcji WSK Rzeszów z typoszeregu B3A ze skrzynią wlotową turbiny o polu przekroju A T wynoszącym 21 cm 2. W badaniach z doładowaniem zakresowym także wykorzystano turbosprężarki produkcji WSK Rzeszów. Większą turbosprę- Rys. 2. Porównanie charakterystyki zewnętrznej silnika SW 680 z fabryczną turbosprężarką (linia czarna) oraz z doładowaniem zakresowym (linia czerwona); T tq moment obrotowy silnika, b jednostkowe zużycie paliwa, współczynnik nadmiaru powietrza, p ba ciśnienie doładowania, k współczynnik absorbcji spalin. żarkę dobrano z typoszeregu B3C w zestawieniu z wirnikiem sprężarki o oznaczeniu 309K oraz z turbiną o polu przekroju skrzyni wlotowej A T(I) wynoszącym 16,8 cm 2. Dla mniejszej turbosprężarki z typoszeregu B65, zestawionej ze sprężarką o numerze katalogowym wirnika 60, przewidziano turbinę o przekroju A T(II) równym 5,6 cm 2. W celach porównawczych dążono do zachowania niezmienionych wartości współczynnika nadmiaru powietrza. Mimo pewnych rozbieżności wartości, w stosunku do zakładanego przebiegu, wyniki tych badań wskazują na bardzo korzystne ukształtowanie charakterystyki zewnętrznej silnika z doładowaniem zakresowym, zwłaszcza w zakresie pracy jednej turbosprężarki. Uzyskano 25-procentowy wzrost wartości momentu obrotowego T tq ze zmianą położenia jego maksimum przy najmniejszej wartości użytecznego przedziału prędkości obrotowej. Jednocześnie zachowano korzystne wartości zadymienia spalin, przy mniejszym jednostkowym zużyciu paliwa b. Jednak użycie mniejszej (w porównaniu do fabrycznej) turbosprężarki prowadzi do szybkiego zwiększenia sprężu powyżej wartości wymaganej ze względu na charakterystykę doładowania. Zmusza to do włączenia drugiej turbosprężarki powyżej prędkości obrotowej 1600 obr/min. Przy skokowym przebiegu fazy przełączania objawia się to wyraźną nieciągłością przebiegu charakterystyki silnika. Jest to znana również z literatury [1] istotna niedogodność tej metody doładowania. Poprawie przebiegu krzywej momentu obrotowego, przy zachowaniu korzystnych wartości sprawności ogólnej silnika sprzyja właściwy dobór turbosprężarek do silnika. Świadczy o tym położenie linii współpracy z silnikiem, które przebiegają przez obszary charakterystyk obu sprężarek o zadowalająco dużej sprawności sprężania (rys. 3). Jednak zmniejszeniu nadmiaru powietrza w zakresie pracy 1061

3 s 2,2 1,8 1, ,65 0,68 sprężarka 60 0,72 0,75 0, obr/min 0, sprężarka 309 K 0, ,69 0,08 0,16 0,24 0,32 dwóch turbosprężarek towarzyszy zwiększenie emisji dymu. W związku z pogorszeniem parametrów energetycznych i ekologicznych silnika z doładowaniem zakresowym w trybie pracy z dwiema turbosprężarkami przeprowadzono odpowiedni eksperyment, który zmierzał do zwiększenia ciśnienia doładowania w wyniku doboru turbiny o bardziej stromej charakterystyce przepływowej. Aby nie naruszać nałożonych ograniczeń ze względu na charakterystykę doładowania w zakresie pracy jednej turbosprężarki zmniejszono przekrój A T(II) skrzyni wlotowej małej turbiny z 5,6 do 3,3 cm 2. W trakcie badań okazało się, że taka zmiana parametrów układu doładowania nie doprowadziła do oczekiwanego zwiększenia wartości ciśnienia doładowania w zakresie pracy dwóch turbosprężarek, które w pobliżu punktu znamionowego uległo nawet pewnemu obniżeniu. Rozpatrując przebieg linii zasysania silnika w zestawieniu z mniejszą turbosprężarką o zmniejszonym przekroju przepływu spalin A T(II) (rys. 3) można stwierdzić, że taki efekt jest m.in. wynikiem widocznego pogorszenia warunków współpracy w wyniku przemieszczenie linii zasysania silnika w obszary o mniejszej sprawności sprężania. Te niekorzystne zmiany warunków współpracy turbosprężarek i związane z tym pewne pogorszenie parametrów energetycznych silnika wskazują na konieczność szczegółowej analizy problemu prawidłowego doboru turbosprężarek oraz zapewnienia właściwych warunków współpracy pomiędzy nimi, co warunkuje uzyskanie oczekiwanego przebiegu charakterystyki silnika. Szczególnie istotne jest to w fazie przełączania trybów ,68 pracy pomiędzy turbosprężarkami, a więc dotyczy również rozwiązania zagadnienia sterowania ich pracą. 2. Ocena zmian obciążenia turbosprężarek W zakresie równoległej pracy dwóch turbosprężarek warunki ich współpracy zależeć będą od podziału pomiędzy nie całkowitego strumienia masy powietrza (obciążenia). Podział ten określony jest przez odpowiedni dobór pola powierzchni przekroju przepływu spalin w każdej turbosprężarce. W celu oceny wpływu parametrów doboru turbosprężarek na warunki ich współpracy 0,64 z silnikiem prze- prowadzono badania 0,60 symulacyjne przy wykorzystaniu własnego , programu numerycznego [3]. Rozważano wpływ zmian pól przekrojów dużej turbiny A T(I) oraz małej turbiny A T(II) przy niezmiennym całkowitym przekroju przepływowym A T(I)=16,8 cm 2 spalin A T(I) A T(I)=16,8 cm 2 ; A T(II)=5,6 cm 2 A T(I)=16,8 cm 2 ; A T(II)=3,3 cm 2 równym 23,1 cm 2 oraz przy mniejszych jego m rs (kg/s) Rys. 3. Położenie linii współpracy z silnikiem SW 680 na charakterystykach przepływowych sprężarek w warunkach charakterystyki zewnętrznej w zestawieniu z przekrojami skrzyń wlotowych turbin A T(I) =16,8 cm 2 i A T(II) =5,6 cm 2 (linia czerwona) oraz A T(I) =16,8 cm 2 i A T(II) =3,3 cm 2 (linia niebieska) wartościach wynoszących 21,6 oraz 20,6 cm 2. Zestawienia tych przekrojów, dla których jednocześnie uzyskano określone zmian stosunku, prowadzące do odpowiednich zmian obciążenia turbosprężarek przedstawiono w tabeli 1. Tabela1. Warianty badanych turbosprężarek lp. A T(I) cm 2 A T(II) cm 2 A T(I)+A T(II) A T(I)/A T(II) ,1 23,1 1, ,1 23,1 1, ,1 23,1 1, ,1 23,1 1, ,8 6,3 23,1 2, ,6 21,6 1, ,6 20,6 2,66 Wyniki obliczeń w warunkach mocy znamionowej silnika przy prędkości obrotowej n=2200 obr/min oraz z zachowaniem niezmiennej wartości współczynnika nadmiaru powietrza przestawiono na rys. 4. Analizowano zmiany maksymalnej wartości sprężu s(max), względne zmiany całkowitej sprawności rozprężania w zespole turbin tc, względne zmiany sprawności ogólnej małej turbiny to(ii) oraz względne zmiany całkowitej sprawności 1062

4 a) b) 2,05 tc1,02 s(max) tc(max) 1,85 1,00 1,65 0,98 c) d) to(ii) 1,00 sc 1,00 to(ii) max sc(max) 0,97 0,98 0,94 0,96 A T(I) = 23,1 cm 2 A T(I) = 20,6 cm 2 A T(I) = 21,6 cm 2 Rys. 4. Wpływ stosunku pól powierzchni przekrojów skrzyni wlotowych turbin przy określonym całkowitym przekroju przepływowym spalin (A T(I)+A T(II)) w warunkach znamionowych (n=) na: a maksymalną wartość sprężu, b względne zmiany całkowitej sprawności rozprężania w zespole turbin, c względne zmiany sprawności ogólnej turbiny małej turbosprężarki, d względne zmiany całkowitej sprawności sprężania w zespole sprężarek sprężania w zespole sprężarek sc. Względne zmiany poszczególnych parametrów określano w stosunku do ich maksymalnych wartości. Na rys. 4a przedstawiono przebieg zmian maksymalnej wartości sprężu s(max) w zależności od stosunku pól powierzchni przekrojów skrzyni wlotowych turbin. Przy stałej wartości A T(I) =23,1 cm 2 uzyskanie maksymalnej wartości sprężu wymaga zachowania odpowiedniego stosunku tych przekrojów A T(I) /A T(II). W przypadku gdy dla dwóch różnych wartości stosunku przekrojów: =1,29 oraz =1,54 uzyskiwane są zbliżone wartości maksymalnego sprężu ostatecznego wyboru przekrojów należy dokonać z uwzględnieniem oczekiwanego przebiegu charakterystyki momentu obrotowego. Należy przy tym mieć na uwadze, że mniejsza wartość (mniejszy przekrój turbiny dużej turbosprężarki A T(I) ) prowadzi do zwiększenia momentu s s(max) obrotowego przy małych prędkościach obrotowych silnika. Jednak wymaga to wcześniejszego włączenia do obiegu mniejszej turbosprężarki, czemu towarzyszy bardziej gwałtowny spadek wartości momentu obrotowego. Na rysunkach 4b, 4c i 4d Rys. 3. Wpływ stosunku pól powierzchni przekrojów skrzyń wlotowych turbin A T(I)/A T(II) przy stałym całkowitym przekroju przepływowym spalin (A T(I)+A T(II)=23,1 cm 2 ) na względne zmiany maksymalnego sprężu, przy różnych wartościach prędkości obrotowej silnika w warunkach charakterystyki pełnej mocy 1063
