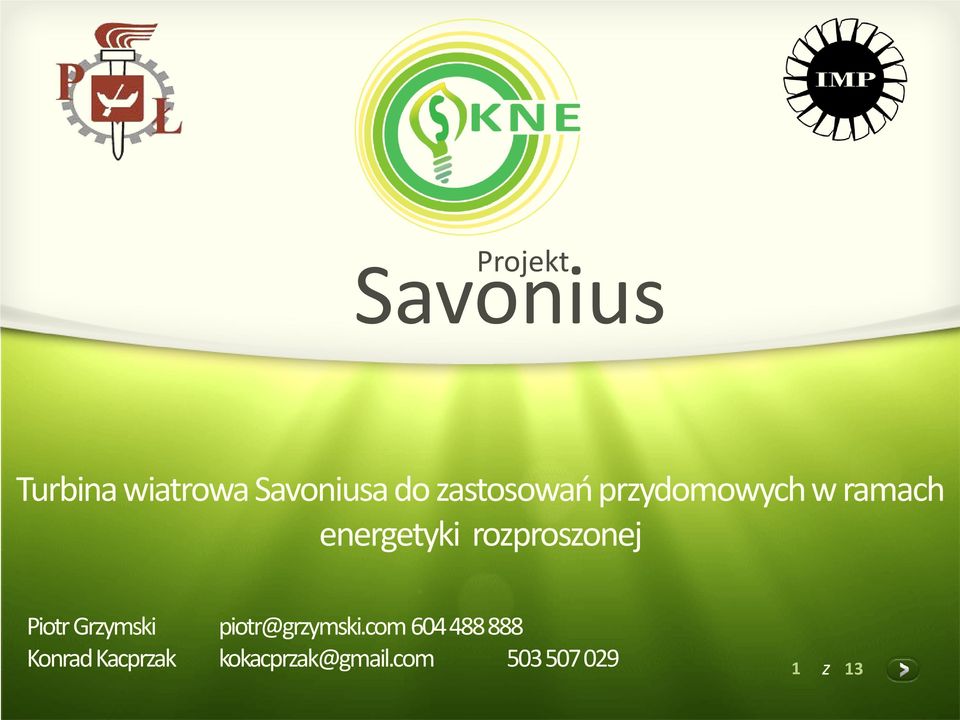

1 Savonius Projekt Turbina wiatrowa Savoniusa do zastosowań przydomowych w ramach energetyki rozproszonej Piotr Grzymski piotr@grzymski.com Konrad Kacprzak kokacprzak@gmail.com z 13

2 Energetyka rozproszona w Polsce Strategia Europa 2020 (pakiet 3x20) 20%-wa redukcja zużycia energii elektrycznej Generacja Scentralizowana 20% energii ze źródeł odnawialnych Emisja CO 2 ma spaść o 20% Ustawa o prawie energetycznym Właściciele mikroinstalacji nie muszą zakładać działalności gospodarczej Odgórna cena skupu energii elektrycznej Generacja Rozproszona 2 z 13

2 ma spaść o 20% Ustawa o prawie energetycznym Właściciele mikroinstalacji nie muszą

3 Turbina wiatrowa Savoniusa Cechy turbiny Savoniusa niezależność od kierunku wiatru (brak mechanizmu obracającego, zwarty kształt) praca w szerokim zakresie siły wiatru mała wrażliwość na poziom turbulencji wiatru (może pracować w pobliżu zabudowań) niska emisja hałasu wysoki początkowy moment obrotowy (pracuje nawet przy niskiej sile wiatru) niewielkie rozmiary, prosta i tania konstrukcja. 3 z 13

turbulencji wiatru (może pracować w pobliżu zabudowań) niska emisja hałasu wysoki początkowy moment

4 Cel projektu Efektem naszej pracy będzie: Gotowy produkt Turbina Wiatrowa Savoniusa Opracowanie optymalnej geometrii wirnika Możliwość monitorowania parametrów pracy turbiny (z poziomu przeglądarki internetowej) System Turbine-On-Demand w oparciu: Oczekiwania klienta (dostępne miejsce, charakterystyka pracy) Charakterystykę wietrzności danej lokalizacji 4 z 13

(z poziomu przeglądarki internetowej) System Turbine-On-Demand w oparciu: Oczekiwania

5 Badania numeryczne Symulacje dwuwymiarowe Potwierdzona dokładność z wynikami eksperymentalnymi innych badaczy Relatywnie szybkie obliczenia i wiarygodne rezultaty Symulacje trójwymiarowe Bardzo wysoka dokładność obliczeń Bardzo dobre odwzorowanie trójwymiarowego charakteru przepływu rzeczywistego 5 z 13

wiarygodne rezultaty Symulacje trójwymiarowe Bardzo wysoka dokładność

6 Badania eksperymentalne Stanowisko badawcze Pełnowymiarowa turbina Badania prowadzone w warunkach rzeczywistych Eksperyment w środowisku miejskim Najnowocześniejsze tego typu stanowisko w Polsce Mierzone parametry Moment obrotowy Prędkość obrotowa (w pełni kontrolowana elektronicznie) Wielostrefowy pomiar prędkości wiatru 6 z 13

Najnowocześniejsze tego typu stanowisko w Polsce Mierzone parametry Moment

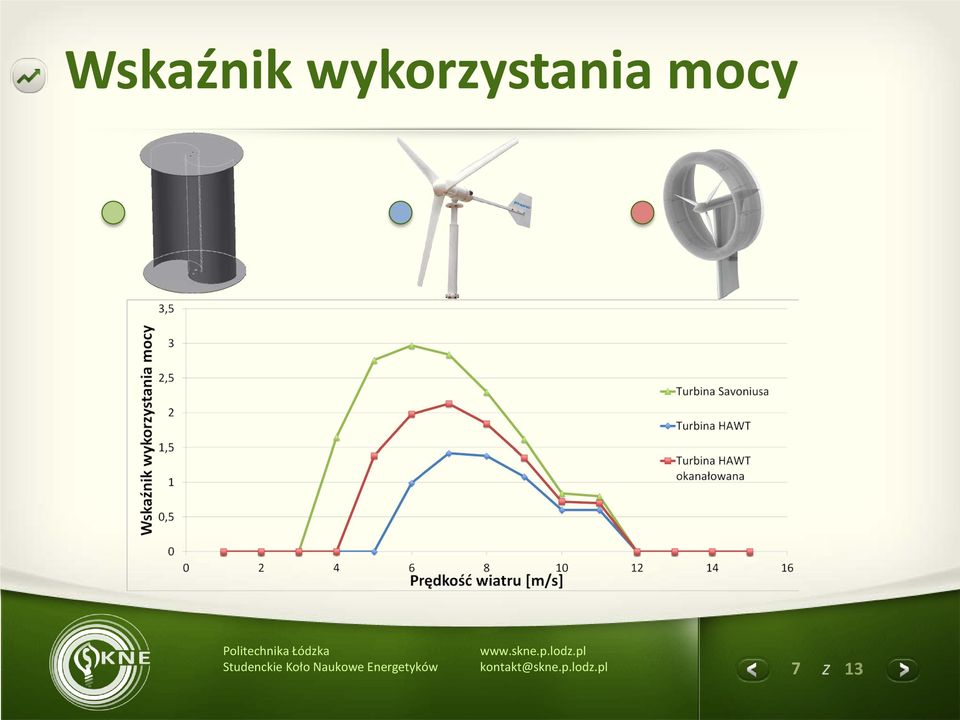

7 Wskaźnik wykorzystania mocy 7 z 13

8 Produkcja energii w ujęciu rocznym Dane nt. wietrzności w okolicach Warszawy (2012) Turbina Savoniusa (1 kw) Turbina HAWT (2 kw) Turbina HAWT okanałowana (2 kw) kwh/rok 8 z 13

9 Planowane działania Optymalizacja osiągów Badania numeryczne Prace eksperymentalne z prototypem Zaangażowanie sieci neuronowych oraz algorytmów ewolucyjnych Stworzenie oprogramowania monitorującego pracę turbiny Budowa funkcjonalnego prototypu System Turbine-On-Demand Legalizacja i stworzenie dokumentacji Testowanie systemu 9 z 13

Stworzenie oprogramowania monitorującego pracę turbiny Budowa funkcjonalnego

10 Model biznesowy Koszt produkcji turbiny Średnia roczna produkcja energii dla Warszawy 2012 Zysk w skali roku Próg rentowności 8000 zł 1382 kwh 900 zł <9 lat Wariant I Konsument jest nabywcą turbiny Cały zysk trafia do konsumenta Wariant II Przedsiębiorca jest właścicielem turbiny Podział zysków na konsumenta i przedsiębiorcę Konsument podpisuje wieloletnią umowę Po wygaśnięciu umowy przedsiębiorca pozostaje właścicielem 10 z 13

trafia do konsumenta Wariant II Przedsiębiorca jest właścicielem turbiny Podział zysków na konsumenta i

11 Korzyści dla przedsiębiorstwa Gotowy funkcjonalny produkt Turbina tania i łatwa w montażu Turbina stanowi dużą i aktywną powierzchnię reklamową Możliwość przyciągnięcia wielu świadomych konsumentów Brak problemów i nakładów związanych z eksploatacją Relatywnie wysoka stopa zwrotu Korzyści wizerunkowe 11 z 13

Możliwość przyciągnięcia wielu świadomych konsumentów Brak problemów i

12 Czego oczekujemy? Pomoc przy budowie funkcjonalnego prototypu (know-how): generator, inwerter, przyłączenie do sieci Marketing i promocja Dystrybucja Pomoc przy zgłoszeniu patentowym 12 z 13

13 Savonius Projekt Dziękuję za uwagę 13 z 13
