1 Allplan Precast Edition 2010 Hotletter Najważniejsze informacje Instalacja Allplan Precast Edycja 2010

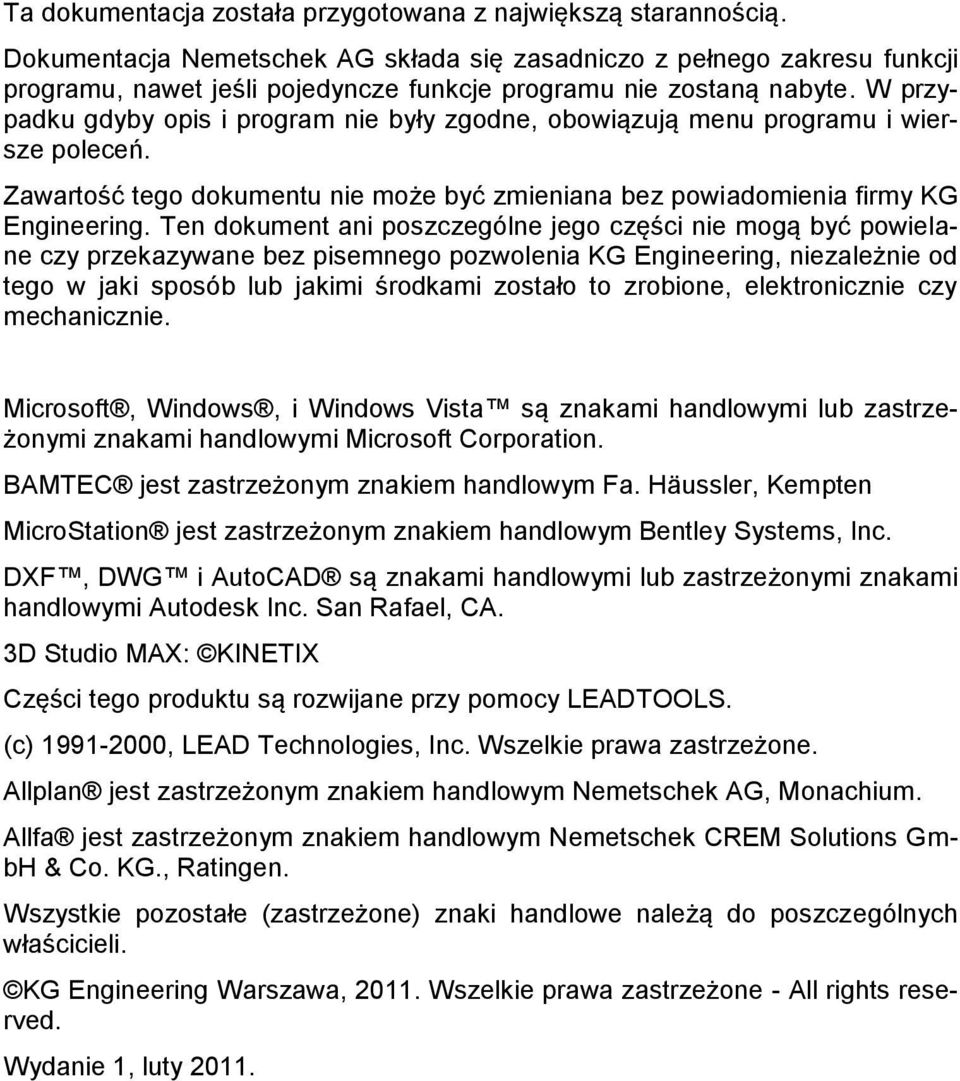

2 Ta dokumentacja została przygotowana z największą starannością. Dokumentacja Nemetschek AG składa się zasadniczo z pełnego zakresu funkcji programu, nawet jeśli pojedyncze funkcje programu nie zostaną nabyte. W przypadku gdyby opis i program nie były zgodne, obowiązują menu programu i wiersze poleceń. Zawartość tego dokumentu nie może być zmieniana bez powiadomienia firmy KG Engineering. Ten dokument ani poszczególne jego części nie mogą być powielane czy przekazywane bez pisemnego pozwolenia KG Engineering, niezależnie od tego w jaki sposób lub jakimi środkami zostało to zrobione, elektronicznie czy mechanicznie. Microsoft, Windows, i Windows Vista są znakami handlowymi lub zastrzeżonymi znakami handlowymi Microsoft Corporation. BAMTEC jest zastrzeżonym znakiem handlowym Fa. Häussler, Kempten MicroStation jest zastrzeżonym znakiem handlowym Bentley Systems, Inc. DXF, DWG i AutoCAD są znakami handlowymi lub zastrzeżonymi znakami handlowymi Autodesk Inc. San Rafael, CA. 3D Studio MAX: KINETIX Części tego produktu są rozwijane przy pomocy LEADTOOLS. (c) , LEAD Technologies, Inc. Wszelkie prawa zastrzeżone. Allplan jest zastrzeżonym znakiem handlowym Nemetschek AG, Monachium. Allfa jest zastrzeżonym znakiem handlowym Nemetschek CREM Solutions GmbH & Co. KG., Ratingen. Wszystkie pozostałe (zastrzeżone) znaki handlowe należą do poszczególnych właścicieli. KG Engineering Warszawa, Wszelkie prawa zastrzeżone - All rights reserved. Wydanie 1, luty 2011.

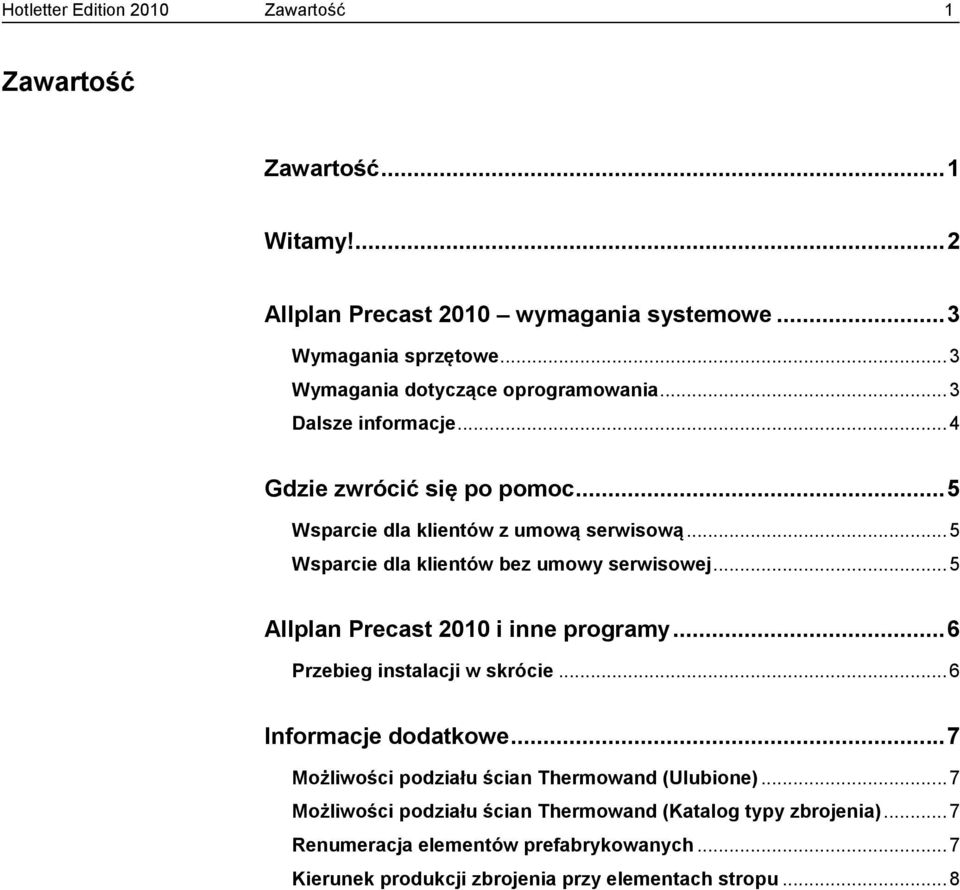

3 Hotletter Edition 2010 Zawartość 1 Zawartość Zawartość... 1 Witamy!... 2 Allplan Precast 2010 wymagania systemowe... 3 Wymagania sprzętowe... 3 Wymagania dotyczące oprogramowania... 3 Dalsze informacje... 4 Gdzie zwrócić się po pomoc... 5 Wsparcie dla klientów z umową serwisową... 5 Wsparcie dla klientów bez umowy serwisowej... 5 Allplan Precast 2010 i inne programy... 6 Przebieg instalacji w skrócie... 6 Informacje dodatkowe... 7 Możliwości podziału ścian Thermowand (Ulubione)... 7 Możliwości podziału ścian Thermowand (Katalog typy zbrojenia)... 7 Renumeracja elementów prefabrykowanych... 7 Kierunek produkcji zbrojenia przy elementach stropu... 8

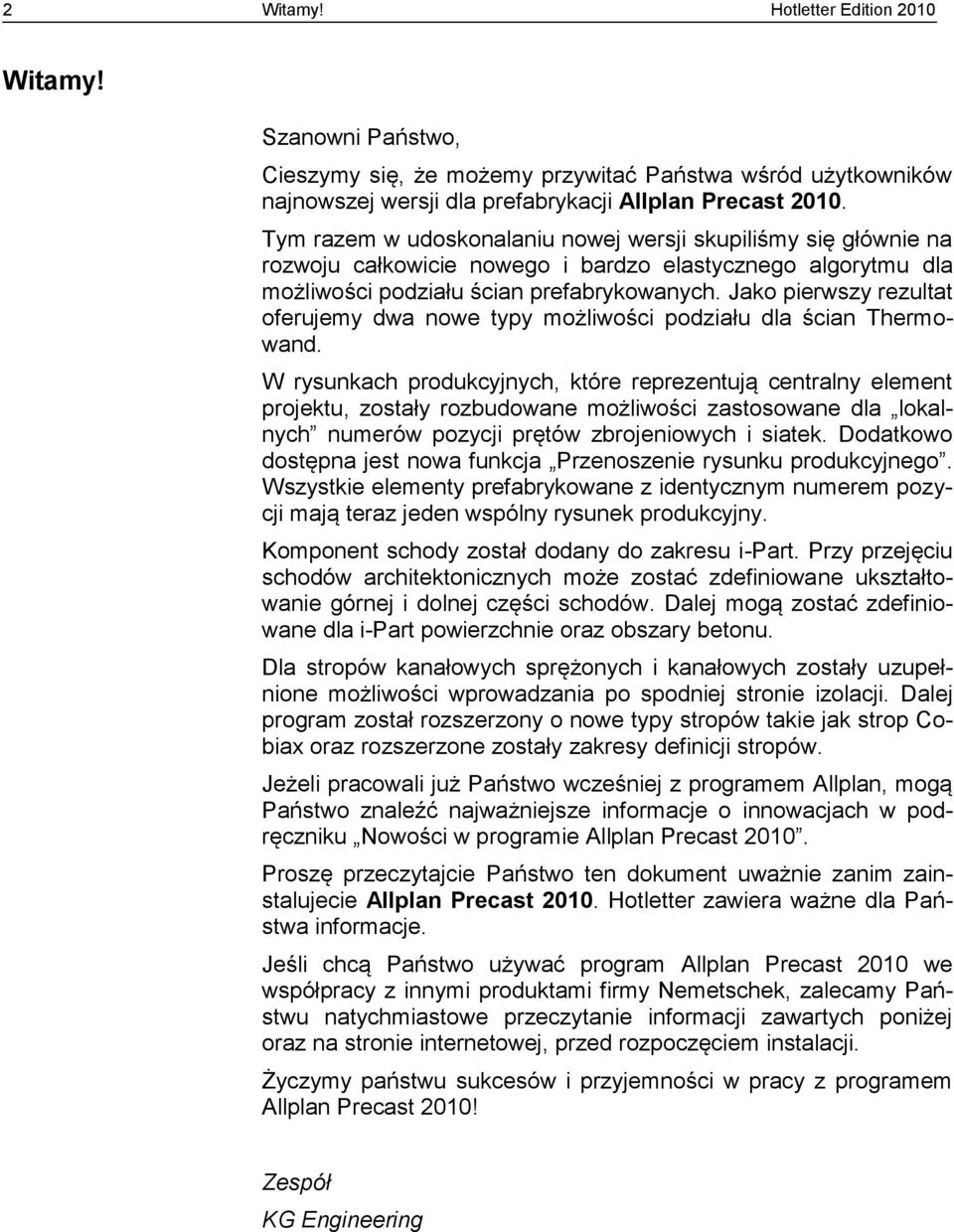

4 2 Witamy! Hotletter Edition 2010 Witamy! Szanowni Państwo, Cieszymy się, że możemy przywitać Państwa wśród użytkowników najnowszej wersji dla prefabrykacji Allplan Precast Tym razem w udoskonalaniu nowej wersji skupiliśmy się głównie na rozwoju całkowicie nowego i bardzo elastycznego algorytmu dla możliwości podziału ścian prefabrykowanych. Jako pierwszy rezultat oferujemy dwa nowe typy możliwości podziału dla ścian Thermowand. W rysunkach produkcyjnych, które reprezentują centralny element projektu, zostały rozbudowane możliwości zastosowane dla lokalnych numerów pozycji prętów zbrojeniowych i siatek. Dodatkowo dostępna jest nowa funkcja Przenoszenie rysunku produkcyjnego. Wszystkie elementy prefabrykowane z identycznym numerem pozycji mają teraz jeden wspólny rysunek produkcyjny. Komponent schody został dodany do zakresu i-part. Przy przejęciu schodów architektonicznych może zostać zdefiniowane ukształtowanie górnej i dolnej części schodów. Dalej mogą zostać zdefiniowane dla i-part powierzchnie oraz obszary betonu. Dla stropów kanałowych sprężonych i kanałowych zostały uzupełnione możliwości wprowadzania po spodniej stronie izolacji. Dalej program został rozszerzony o nowe typy stropów takie jak strop Cobiax oraz rozszerzone zostały zakresy definicji stropów. Jeżeli pracowali już Państwo wcześniej z programem Allplan, mogą Państwo znaleźć najważniejsze informacje o innowacjach w podręczniku Nowości w programie Allplan Precast Proszę przeczytajcie Państwo ten dokument uważnie zanim zainstalujecie Allplan Precast Hotletter zawiera ważne dla Państwa informacje. Jeśli chcą Państwo używać program Allplan Precast 2010 we współpracy z innymi produktami firmy Nemetschek, zalecamy Państwu natychmiastowe przeczytanie informacji zawartych poniżej oraz na stronie internetowej, przed rozpoczęciem instalacji. Życzymy państwu sukcesów i przyjemności w pracy z programem Allplan Precast 2010! Zespół KG Engineering

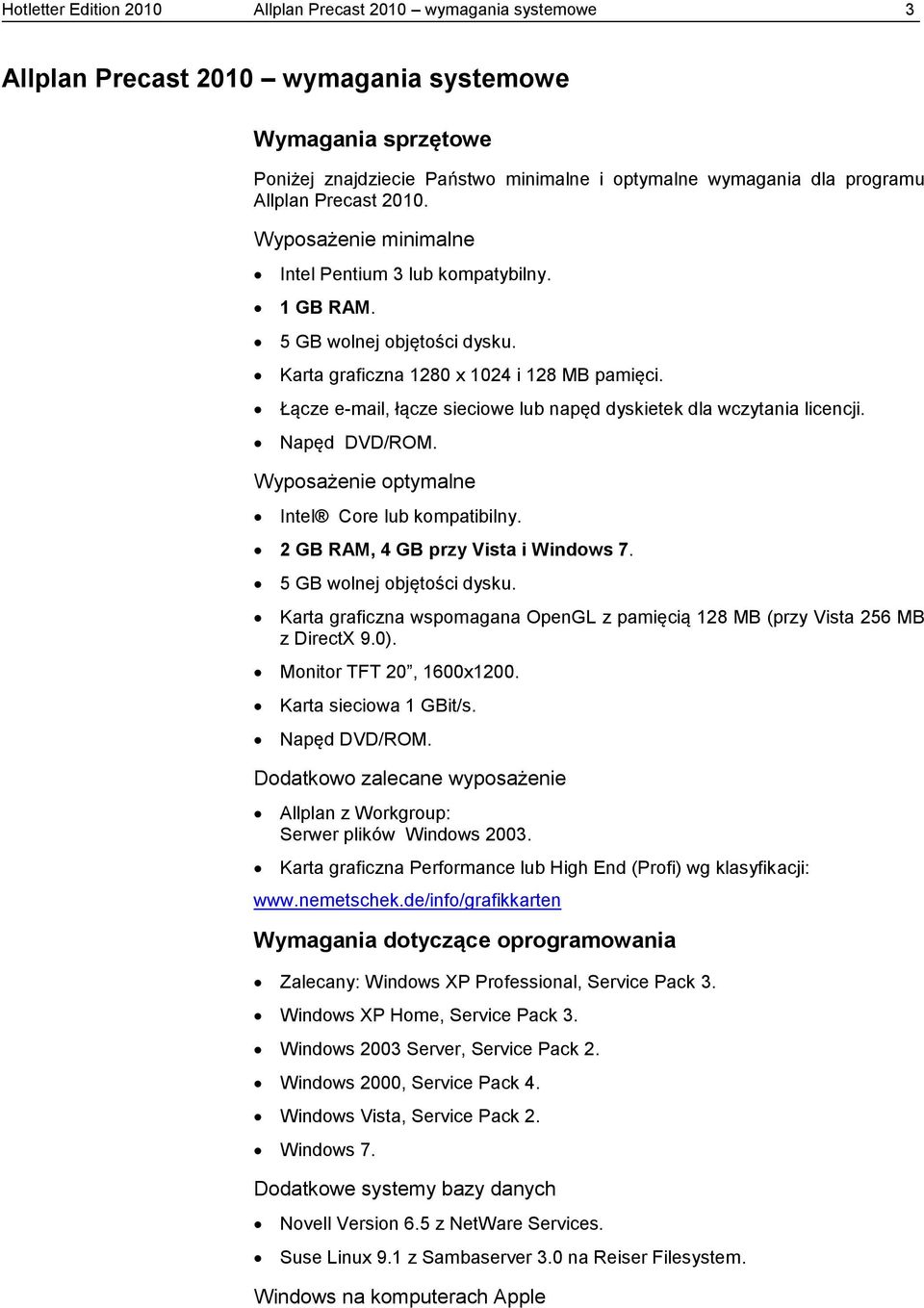

5 Hotletter Edition 2010 Allplan Precast 2010 wymagania systemowe 3 Allplan Precast 2010 wymagania systemowe Wymagania sprzętowe Poniżej znajdziecie Państwo minimalne i optymalne wymagania dla programu Allplan Precast Wyposażenie minimalne Intel Pentium 3 lub kompatybilny. 1 GB RAM. 5 GB wolnej objętości dysku. Karta graficzna 1280 x 1024 i 128 MB pamięci. Łącze , łącze sieciowe lub napęd dyskietek dla wczytania licencji. Napęd DVD/ROM. Wyposażenie optymalne Intel Core lub kompatibilny. 2 GB RAM, 4 GB przy Vista i Windows 7. 5 GB wolnej objętości dysku. Karta graficzna wspomagana OpenGL z pamięcią 128 MB (przy Vista 256 MB z DirectX 9.0). Monitor TFT 20, 1600x1200. Karta sieciowa 1 GBit/s. Napęd DVD/ROM. Dodatkowo zalecane wyposażenie Allplan z Workgroup: Serwer plików Windows Karta graficzna Performance lub High End (Profi) wg klasyfikacji: Wymagania dotyczące oprogramowania Zalecany: Windows XP Professional, Service Pack 3. Windows XP Home, Service Pack 3. Windows 2003 Server, Service Pack 2. Windows 2000, Service Pack 4. Windows Vista, Service Pack 2. Windows 7. Dodatkowe systemy bazy danych Novell Version 6.5 z NetWare Services. Suse Linux 9.1 z Sambaserver 3.0 na Reiser Filesystem. Windows na komputerach Apple

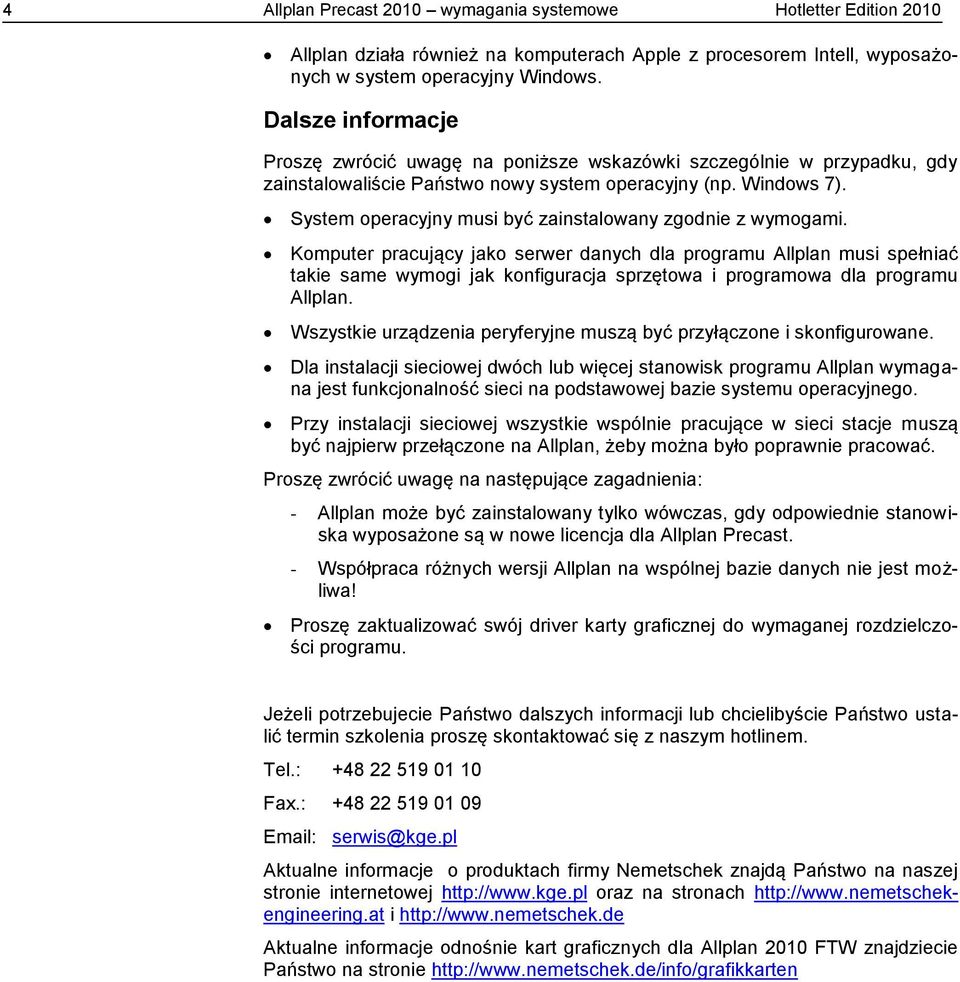

6 4 Allplan Precast 2010 wymagania systemowe Hotletter Edition 2010 Allplan działa również na komputerach Apple z procesorem Intell, wyposażonych w system operacyjny Windows. Dalsze informacje Proszę zwrócić uwagę na poniższe wskazówki szczególnie w przypadku, gdy zainstalowaliście Państwo nowy system operacyjny (np. Windows 7). System operacyjny musi być zainstalowany zgodnie z wymogami. Komputer pracujący jako serwer danych dla programu Allplan musi spełniać takie same wymogi jak konfiguracja sprzętowa i programowa dla programu Allplan. Wszystkie urządzenia peryferyjne muszą być przyłączone i skonfigurowane. Dla instalacji sieciowej dwóch lub więcej stanowisk programu Allplan wymagana jest funkcjonalność sieci na podstawowej bazie systemu operacyjnego. Przy instalacji sieciowej wszystkie wspólnie pracujące w sieci stacje muszą być najpierw przełączone na Allplan, żeby można było poprawnie pracować. Proszę zwrócić uwagę na następujące zagadnienia: - Allplan może być zainstalowany tylko wówczas, gdy odpowiednie stanowiska wyposażone są w nowe licencja dla Allplan Precast. - Współpraca różnych wersji Allplan na wspólnej bazie danych nie jest możliwa! Proszę zaktualizować swój driver karty graficznej do wymaganej rozdzielczości programu. Jeżeli potrzebujecie Państwo dalszych informacji lub chcielibyście Państwo ustalić termin szkolenia proszę skontaktować się z naszym hotlinem. Tel.: Fax.: serwis@kge.pl Aktualne informacje o produktach firmy Nemetschek znajdą Państwo na naszej stronie internetowej oraz na stronach i Aktualne informacje odnośnie kart graficznych dla Allplan 2010 FTW znajdziecie Państwo na stronie

7 Hotletter Edition 2010 Gdzie zwrócić się po pomoc 5 Gdzie zwrócić się po pomoc Wsparcie dla klientów z umową serwisową Jeżeli posiadacie Państwo pytania związane z upgrade do nowej wersji, instalacją lub samym programem znajdziecie nas Państwo pod podanym adresem , jak również pod podanymi numerami telefonu i faksu. Chętnie Państwu pomożemy. Dodatkowo możecie Państwo odwiedzić także stronę Internetową w portalu Serviceplus i zarejestrować się. Obok wielu dalszych korzyści uzyskacie Państwo dostęp do najnowszych informacji dotyczących serwisu. Hotline Pytania dotyczące działania programu prosimy wysyłać na nasz adres sewis@kge.pl. Równie chętnie udzielimy odpowiedzi na zadane pytania telefonicznie lub drogą faksową: Tel: Fax: Portal Serviceplus Obok rutynowych pytań stawianych obsłudze hotline mają Państwo do dyspozycji portal Serviceplus. Możecie Państwo tutaj znaleźć odpowiedzi nie tylko na pytania dotyczące Waszych aktualnych problemów, lecz również pytania stawiane przez tysiące innych użytkowników programu. Obok stawianych pytań znajdziecie Państwo również bazę danych z symbolami do programu Allplan jak również informacje o aktualnych LineLetters. Czeka tam na Państwa również wiele innych Propozycji pomocy! Proszę odwiedzić stronę Wsparcie dla klientów bez umowy serwisowej Dla klientów nie posiadających Umowy serwisowej pomoc (w j. niemieckim lub angielskim) dostępna jest pod płatnym numerem: + 43 (0) Serviceplus Portal Obok obsługi hotline klienci posiadający Umowę serwisową mają również dostęp do portalu Serviceplus. Niektóre korzyści z tego portalu mogą odnieść również klienci nie posiadający Umowy serwisowej. Propozycje możecie Państwo sprawdzić na stronie internetowej Możecie tam Państwo: Wprowadzić 15 pytań/uwag do naszego forum użytkowników. Przejrzeć podręcznik Nowości w.... Pobrać do 7 symboli/miesiąc. Przeczytać wiele odpowiedzi hotline owych w FAQ. Via Newsletter otrzymać informacje o nowych wersjach. Proszę odwiedzić stronę

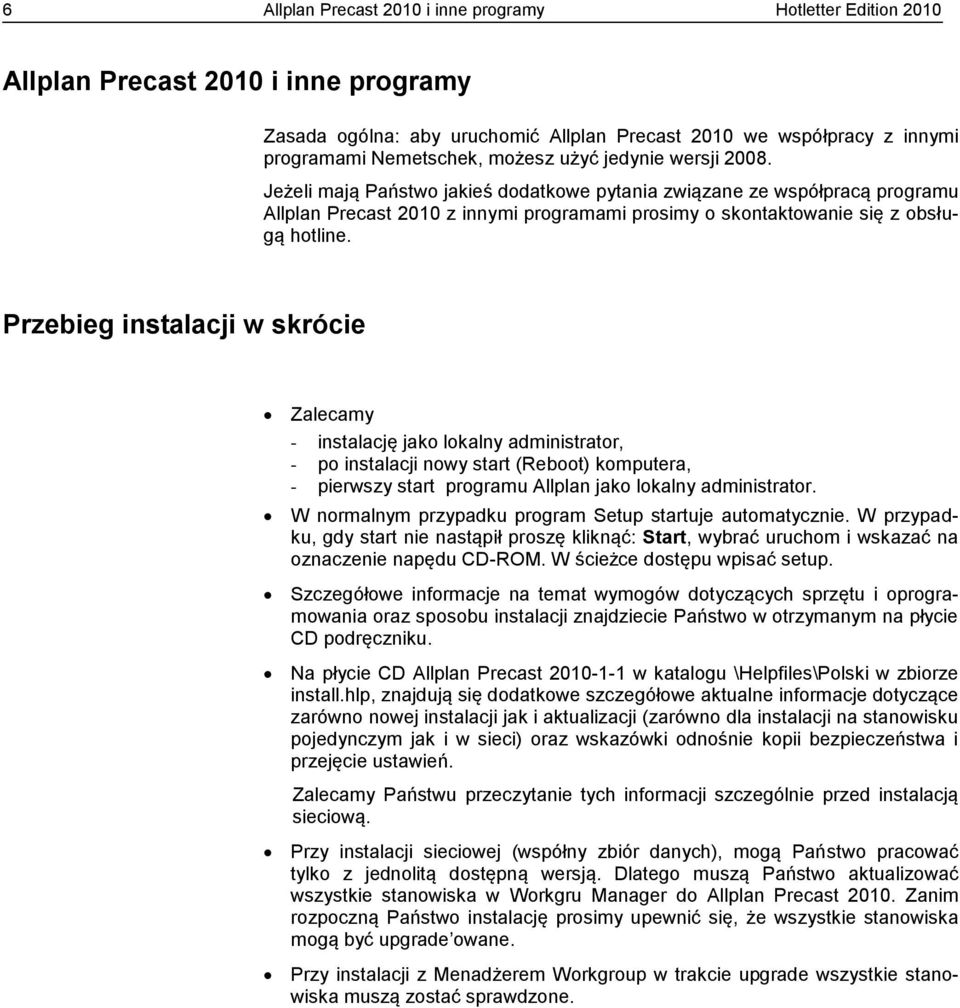

8 6 Allplan Precast 2010 i inne programy Hotletter Edition 2010 Allplan Precast 2010 i inne programy Zasada ogólna: aby uruchomić Allplan Precast 2010 we współpracy z innymi programami Nemetschek, możesz użyć jedynie wersji Jeżeli mają Państwo jakieś dodatkowe pytania związane ze współpracą programu Allplan Precast 2010 z innymi programami prosimy o skontaktowanie się z obsługą hotline. Przebieg instalacji w skrócie Zalecamy - instalację jako lokalny administrator, - po instalacji nowy start (Reboot) komputera, - pierwszy start programu Allplan jako lokalny administrator. W normalnym przypadku program Setup startuje automatycznie. W przypadku, gdy start nie nastąpił proszę kliknąć: Start, wybrać uruchom i wskazać na oznaczenie napędu CD-ROM. W ścieżce dostępu wpisać setup. Szczegółowe informacje na temat wymogów dotyczących sprzętu i oprogramowania oraz sposobu instalacji znajdziecie Państwo w otrzymanym na płycie CD podręczniku. Na płycie CD Allplan Precast w katalogu \Helpfiles\Polski w zbiorze install.hlp, znajdują się dodatkowe szczegółowe aktualne informacje dotyczące zarówno nowej instalacji jak i aktualizacji (zarówno dla instalacji na stanowisku pojedynczym jak i w sieci) oraz wskazówki odnośnie kopii bezpieczeństwa i przejęcie ustawień. Zalecamy Państwu przeczytanie tych informacji szczególnie przed instalacją sieciową. Przy instalacji sieciowej (współny zbiór danych), mogą Państwo pracować tylko z jednolitą dostępną wersją. Dlatego muszą Państwo aktualizować wszystkie stanowiska w Workgru Manager do Allplan Precast Zanim rozpoczną Państwo instalację prosimy upewnić się, że wszystkie stanowiska mogą być upgrade owane. Przy instalacji z Menadżerem Workgroup w trakcie upgrade wszystkie stanowiska muszą zostać sprawdzone.

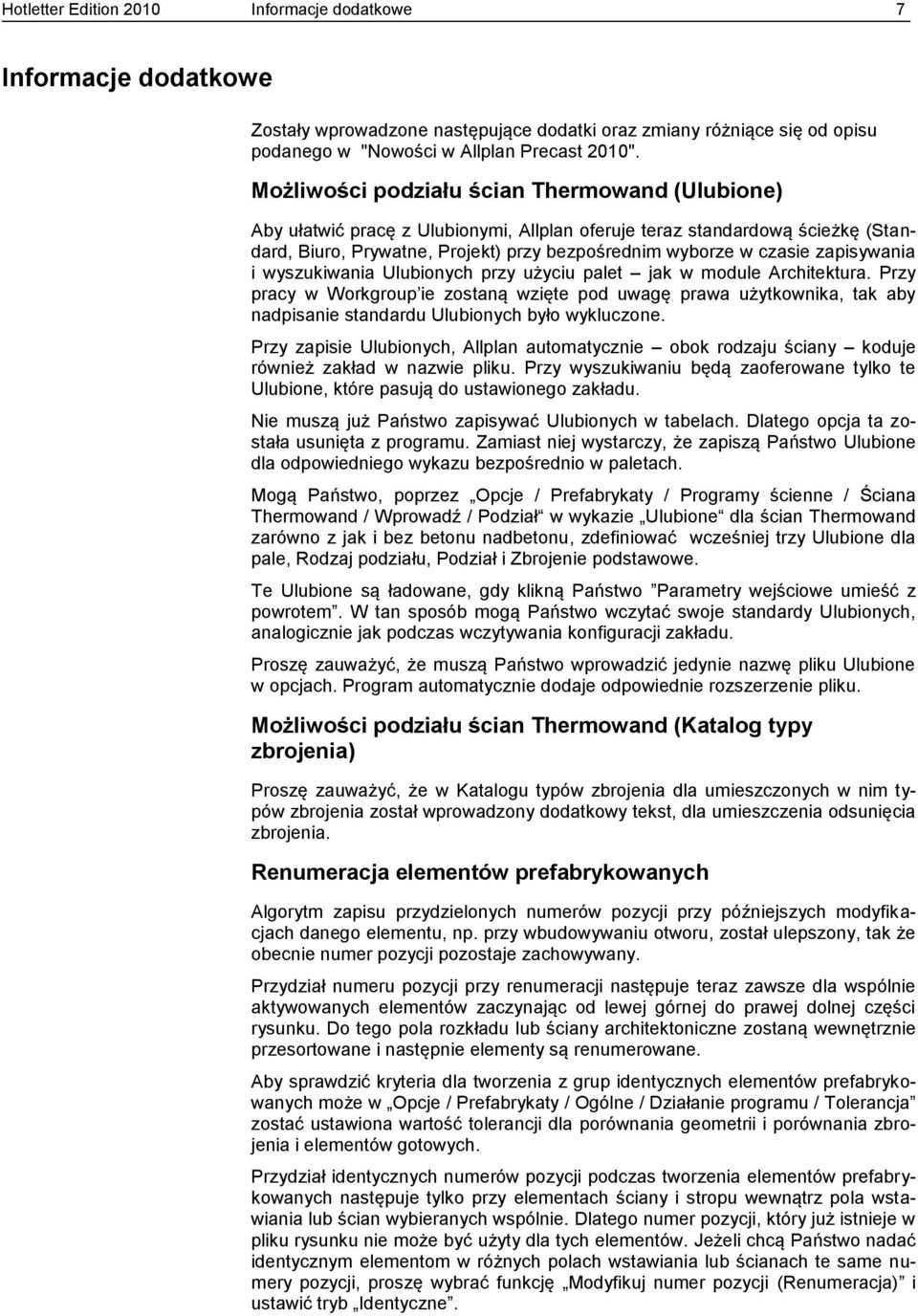

9 Hotletter Edition 2010 Informacje dodatkowe 7 Informacje dodatkowe Zostały wprowadzone następujące dodatki oraz zmiany różniące się od opisu podanego w "Nowości w Allplan Precast 2010". Możliwości podziału ścian Thermowand (Ulubione) Aby ułatwić pracę z Ulubionymi, Allplan oferuje teraz standardową ścieżkę (Standard, Biuro, Prywatne, Projekt) przy bezpośrednim wyborze w czasie zapisywania i wyszukiwania Ulubionych przy użyciu palet jak w module Architektura. Przy pracy w Workgroup ie zostaną wzięte pod uwagę prawa użytkownika, tak aby nadpisanie standardu Ulubionych było wykluczone. Przy zapisie Ulubionych, Allplan automatycznie obok rodzaju ściany koduje również zakład w nazwie pliku. Przy wyszukiwaniu będą zaoferowane tylko te Ulubione, które pasują do ustawionego zakładu. Nie muszą już Państwo zapisywać Ulubionych w tabelach. Dlatego opcja ta została usunięta z programu. Zamiast niej wystarczy, że zapiszą Państwo Ulubione dla odpowiedniego wykazu bezpośrednio w paletach. Mogą Państwo, poprzez Opcje / Prefabrykaty / Programy ścienne / Ściana Thermowand / Wprowadź / Podział w wykazie Ulubione dla ścian Thermowand zarówno z jak i bez betonu nadbetonu, zdefiniować wcześniej trzy Ulubione dla pale, Rodzaj podziału, Podział i Zbrojenie podstawowe. Te Ulubione są ładowane, gdy klikną Państwo Parametry wejściowe umieść z powrotem. W tan sposób mogą Państwo wczytać swoje standardy Ulubionych, analogicznie jak podczas wczytywania konfiguracji zakładu. Proszę zauważyć, że muszą Państwo wprowadzić jedynie nazwę pliku Ulubione w opcjach. Program automatycznie dodaje odpowiednie rozszerzenie pliku. Możliwości podziału ścian Thermowand (Katalog typy zbrojenia) Proszę zauważyć, że w Katalogu typów zbrojenia dla umieszczonych w nim typów zbrojenia został wprowadzony dodatkowy tekst, dla umieszczenia odsunięcia zbrojenia. Renumeracja elementów prefabrykowanych Algorytm zapisu przydzielonych numerów pozycji przy późniejszych modyfikacjach danego elementu, np. przy wbudowywaniu otworu, został ulepszony, tak że obecnie numer pozycji pozostaje zachowywany. Przydział numeru pozycji przy renumeracji następuje teraz zawsze dla wspólnie aktywowanych elementów zaczynając od lewej górnej do prawej dolnej części rysunku. Do tego pola rozkładu lub ściany architektoniczne zostaną wewnętrznie przesortowane i następnie elementy są renumerowane. Aby sprawdzić kryteria dla tworzenia z grup identycznych elementów prefabrykowanych może w Opcje / Prefabrykaty / Ogólne / Działanie programu / Tolerancja zostać ustawiona wartość tolerancji dla porównania geometrii i porównania zbrojenia i elementów gotowych. Przydział identycznych numerów pozycji podczas tworzenia elementów prefabrykowanych następuje tylko przy elementach ściany i stropu wewnątrz pola wstawiania lub ścian wybieranych wspólnie. Dlatego numer pozycji, który już istnieje w pliku rysunku nie może być użyty dla tych elementów. Jeżeli chcą Państwo nadać identycznym elementom w różnych polach wstawiania lub ścianach te same numery pozycji, proszę wybrać funkcję Modyfikuj numer pozycji (Renumeracja) i ustawić tryb Identyczne.

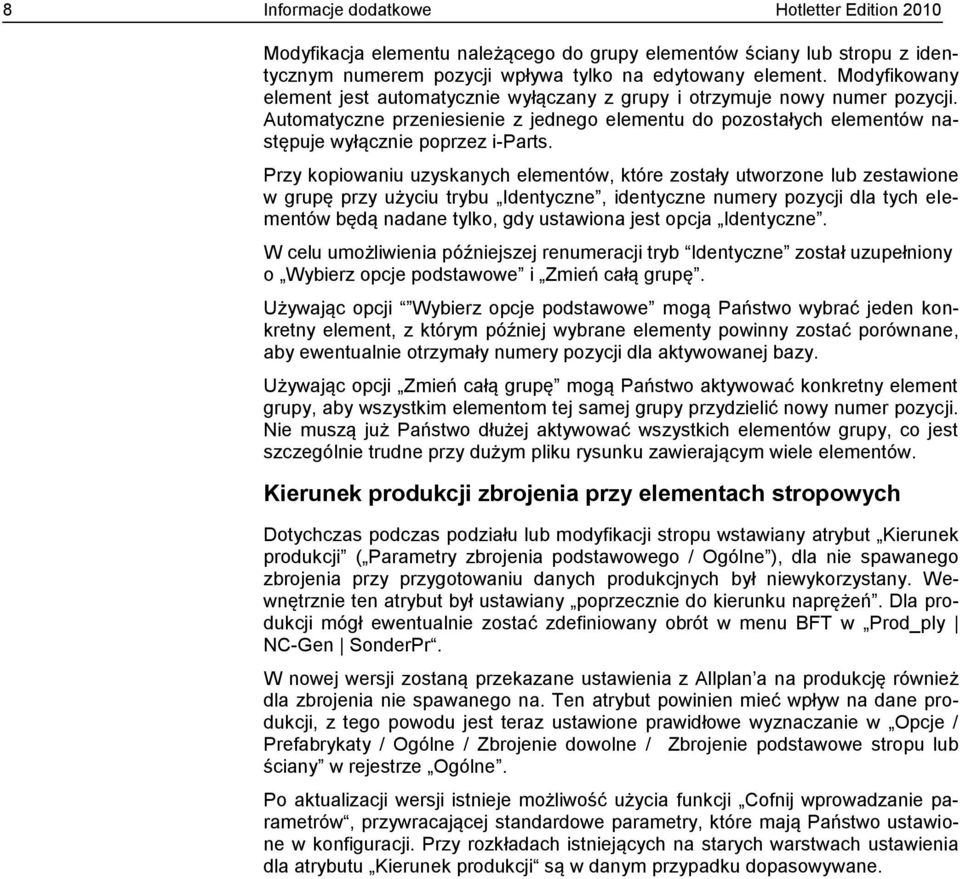

10 8 Informacje dodatkowe Hotletter Edition 2010 Modyfikacja elementu należącego do grupy elementów ściany lub stropu z identycznym numerem pozycji wpływa tylko na edytowany element. Modyfikowany element jest automatycznie wyłączany z grupy i otrzymuje nowy numer pozycji. Automatyczne przeniesienie z jednego elementu do pozostałych elementów następuje wyłącznie poprzez i-parts. Przy kopiowaniu uzyskanych elementów, które zostały utworzone lub zestawione w grupę przy użyciu trybu Identyczne, identyczne numery pozycji dla tych elementów będą nadane tylko, gdy ustawiona jest opcja Identyczne. W celu umożliwienia późniejszej renumeracji tryb Identyczne został uzupełniony o Wybierz opcje podstawowe i Zmień całą grupę. Używając opcji Wybierz opcje podstawowe mogą Państwo wybrać jeden konkretny element, z którym później wybrane elementy powinny zostać porównane, aby ewentualnie otrzymały numery pozycji dla aktywowanej bazy. Używając opcji Zmień całą grupę mogą Państwo aktywować konkretny element grupy, aby wszystkim elementom tej samej grupy przydzielić nowy numer pozycji. Nie muszą już Państwo dłużej aktywować wszystkich elementów grupy, co jest szczególnie trudne przy dużym pliku rysunku zawierającym wiele elementów. Kierunek produkcji zbrojenia przy elementach stropowych Dotychczas podczas podziału lub modyfikacji stropu wstawiany atrybut Kierunek produkcji ( Parametry zbrojenia podstawowego / Ogólne ), dla nie spawanego zbrojenia przy przygotowaniu danych produkcjnych był niewykorzystany. Wewnętrznie ten atrybut był ustawiany poprzecznie do kierunku naprężeń. Dla produkcji mógł ewentualnie zostać zdefiniowany obrót w menu BFT w Prod_ply NC-Gen SonderPr. W nowej wersji zostaną przekazane ustawienia z Allplan a na produkcję również dla zbrojenia nie spawanego na. Ten atrybut powinien mieć wpływ na dane produkcji, z tego powodu jest teraz ustawione prawidłowe wyznaczanie w Opcje / Prefabrykaty / Ogólne / Zbrojenie dowolne / Zbrojenie podstawowe stropu lub ściany w rejestrze Ogólne. Po aktualizacji wersji istnieje możliwość użycia funkcji Cofnij wprowadzanie parametrów, przywracającej standardowe parametry, które mają Państwo ustawione w konfiguracji. Przy rozkładach istniejących na starych warstwach ustawienia dla atrybutu Kierunek produkcji są w danym przypadku dopasowywane.
