METODY NUMERYCZNE. Wykład 2. Analiza błędów w metodach numerycznych. Met.Numer. wykład 2 1

Transkrypt

1 METODY NUMERYCZNE Wykład. Analiza błędów w metodach numerycznych Met.Numer. wykład 1

2 Po co wprowadzamy liczby w formacie zmiennoprzecinkowym (floating point)? Przykład 1. W jaki sposób można zapisać liczbę na 5-ciu miejscach? Jak można zapisać najmniejszą liczbę w tym formacie? Jak można zapisać największą liczbę w tym formacie? Met.Numer. wykład

3 Po co wprowadzamy liczby w formacie zmiennoprzecinkowym (floating point)? Przykład. W jaki sposób można zapisać liczbę na 5-ciu miejscach? zaokrąglenie (rounded off) urwanie (chopped) Wniosek: Błąd jest mniejszy niż 0.01 Met.Numer. wykład 3

4 Jaki błąd popełniamy? Błąd bezwzględny o wielkość dokładna lub rzeczywista o Błąd względny o o Obliczenia: ε t o o % 100% % Met.Numer. wykład 4

5 Jaki błąd popełniamy? Względne błędy wielkości małych są duże. Porównajmy: ε t o o % 100% % ε t o o % 100% % Błędy bezwzględne są jednakowe: o Met.Numer. wykład 5

6 Jak utrzymać błędy względne na podobnym poziomie? Można przedstawić liczbę w postaci: znak mantysa 10 wykł lub znak mantysa wykł czyli zapisujemy jako zapisujemy zapisujemy jako jako Met.Numer. wykład 6

7 Co zyskujemy stosując zapis zmiennoprzecinkowy? Zwiększa się zakres liczb, które możemy zapisać Jeżeli użyjemy tylko 5 miejsc do zapisu liczby (dodatniej o dodatnim wykładniku) to najmniejsza liczba zapisana to 1 a największa mantysa wykładnik Zakres możliwych do zapisania liczb zwiększył się od do Met.Numer. wykład 7

8 Co tracimy stosując zapis zmiennoprzecinkowy? Dokładność (precyzję). Dlaczego? Liczba będzie przedstawiona jako i na pięciu miejscach: mantysa wykładnik Wystąpi błąd zaokrąglenia. Met.Numer. wykład 8

9 Przykład do samodzielnego rozwiązania 1. Proszę przedstawić liczbę na pięciu miejscach w podobny sposób jak w poprzednim przykładzie: mantysa wykładnik. Proszę oszacować błąd bezwzględny i względny zaokrąglenia 3. Porównać z przykładem poprzednim (56.78) i wyciągnąć wnioski Met.Numer. wykład 9

10 Rozwiązanie przykładu do samodzielnego rozwiązania 1. Liczba zapisana na pięciu miejscach: mantysa wykładnik. Błąd bezwzględny przybliżenia wynosi 9.78 a względny % 3. Dla liczby te błędy wynoszą odpowiednio: 0.0 (mniejszy) i % (porównywalny) Met.Numer. wykład 10

11 Arytmetyka zmiennoprzecinkowasystem dziesiętny Postać liczby e σ m 10 wykładnik będący liczbą całkowitą znak liczby (-1 lub +1) mantysa (1) 10 m<(10) 10 Przykład σ 1 m.5678 e Met.Numer. wykład 11

12 Arytmetyka zmiennoprzecinkowasystem dwójkowy Postać liczby e σ m wykładnik będący liczbą całkowitą znak liczby (0 dla dodatniej lub 1 dla ujemnej liczby) Przykład ( ) (101) 1 nie jest zapisywane mantysa (1) m<() σ 0 m e 101 Met.Numer. wykład 1

13 Przykład do samodzielnego rozwiązania Mamy słowo 9-bitowe pierwszy bit odpowiada znakowi liczby, drugi bit znakowi wykładnika, następne cztery bity kodują mantysę, ostatnie trzy bity zapisują wykładnik 0 0 znak liczby znak wykładnika mantysa wykładnik Znajdź liczbę (w postaci dziesiętnej), która jest przedstawiona w podany sposób. Met.Numer. wykład 13

14 Odpowiedź ( 54.75) ( ) ( ) 10 ( ) ( ) nie jest zapisywane ( 54) 10 Met.Numer. wykład 14

15 Co to jest ε maszyny cyfrowej? Dla każdej maszyny cyfrowej definiuje się parametr epsilon ε określający dokładność obliczeń: ε N t gdzie: N (w zapisie dwójkowym), N10 (w zapisie dziesiętnym), t jest liczbą bitów w mantysie liczby ε jest tym mniejsze im więcej bitów przeznaczono na reprezentowanie mantysy M Epsilon ε można traktować jako parametr charakteryzujący dokładność obliczeniową maszyny (im mniejsze ε tym większa dokładność). Podwójna precyzja (Fortran) ε DP ε Met.Numer. wykład 15

16 Co to jest ε maszyny cyfrowej? Epsilon ε jest to najmniejsza liczba, która po dodaniu do produkuje liczbę, którą można przedstawić jako różną od Przykład: słowo dziesięciobitowe ( 1) 10 M N w znak liczby wykładnik mantysa następna znak wykładnika liczba ( ) ( ) 10 mach Met.Numer. wykład 16

17 Pojedyncza precyzja w formacie IEEE-754 (Institute of Electrical and Electronics Engineers) 3 bity dla pojedynczej precyzji znak (s) wykładnik (e ) mantysa (m) Liczba ( ) e' 17 1 m. s ( 1) Met.Numer. wykład 17

18 Przykład Sign (s) Biased Eponent (e ) Mantissa (m) Value ( ) s ( ) e' m ( ) 1 ( ) ( ) ( ) ( ) ( ) ( ) Met.Numer. wykład 18

19 Wykładnik dla 3-bitowego standardu IEEE bitów wykładnika oznacza 17 e 18 W istocie 1 e 54 0 e 55 Ustalone przesunięcie wykładnika wynosi 17 a zatem e 0 e 55 Liczby i są zarezerwowane dla przypadków specjalnych Zakres wykładnika 16 e 17 Met.Numer. wykład 19

20 Reprezentacja liczb specjalnych e 0 e 55 e same zera same jedynki s m Reprezentuje 0 same zera same zera 0 1 same zera same zera -0 0 same jedynki 1 same jedynki 0 lub 1 same jedynki same zera same zera różne od zera NaN Met.Numer. wykład 0

21 Format IEEE-754 Największa liczba ( ) Najmniejsza liczba 10 ( ) Epsilon maszyny cyfrowej ε mach Met.Numer. wykład 1

22 Analiza błędów Jeżeli nie znamy wielkości dokładnej o możemy obliczać błąd bezwzględny przybliżenia (ang. approimate error) jako różnicę wartości uzyskanych w kolejnych przybliżeniach : Błąd względny ε a : n n 1 ε a n n 1 n Met.Numer. wykład

23 Przykład Dla 0.5 f ( ) 7e w f dla h 0. 3 a) () f () b) dla h znajdź c) błąd przybliżenia Rozwiązanie f ' ( ) f ( + h) h f ( ) a) h 0.3 f '() f ( + 0,3) 0,3 f () 7e 0,5(,3) 7e 0,3 0,5() 10,65 Met.Numer. wykład 3

24 Przykład (cd) b) h 0.15 f '() f ( + 0,15) 0,15 f () 7e 0,5(,15) 7e 0,15 0,5() 9,880 c) ε a n n 1 n ε a 9,880 10,65 9,8800 0,0389 Błąd procentowy 3,89% Met.Numer. wykład 4

25 Błąd względny jako kryterium zakończenia procedury iteracyjnej Jeżeli błąd względny jest mniejszy lub równy od pewnej określonej wcześniej liczby to dalsze iteracje nie są konieczne ε a ε s Jeżeli wymagamy przynajmniej m cyfr znaczących w wyniku to ε a m Met.Numer. wykład 5

26 Podsumowanie przykładu ε a m h f () N/A εa m Wartość dokładna Met.Numer. wykład 6

27 Źródła błędów w obliczeniach numerycznych 1. Błędy wejściowe (błędy danych wejściowych). Błędy obcięcia (ang. truncation error) 3. Błędy zaokrągleń (ang. round off error) Błędy wejściowe występują wówczas gdy dane wejściowe wprowadzone do pamięci komputera odbiegają od dokładnych wartości tych danych. Błędy obcięcia są to błędy wynikające z procedur numerycznych przy zmniejszaniu liczby działań. Błędy zaokrągleń są to błędy, których na ogół nie da się uniknąć. Powstają w trakcie obliczeń i można je zmniejszać ustalając umiejętnie sposób i kolejność wykonywania zadań. Met.Numer. wykład 7

28 Błędy wejściowe Źródła błędów wejściowych: dane wejściowe są wynikiem pomiarów wielkości fizycznych skończona długość słów binarnych i konieczność wstępnego zaokrąglania wstępne zaokrąglanie liczb niewymiernych Przybliżanie liczb, których nie można wyrazić dokładnie dokonuje się poprzez: urywanie (ang. chopping) zaokrąglanie (ang. rounding) Met.Numer. wykład 8

29 Przykład: π 3,1415 π 3, π 3,1416 urywanie zaokrąglanie Zaokrąglanie prowadzi do mniejszego błędu niż urywanie. Met.Numer. wykład 9

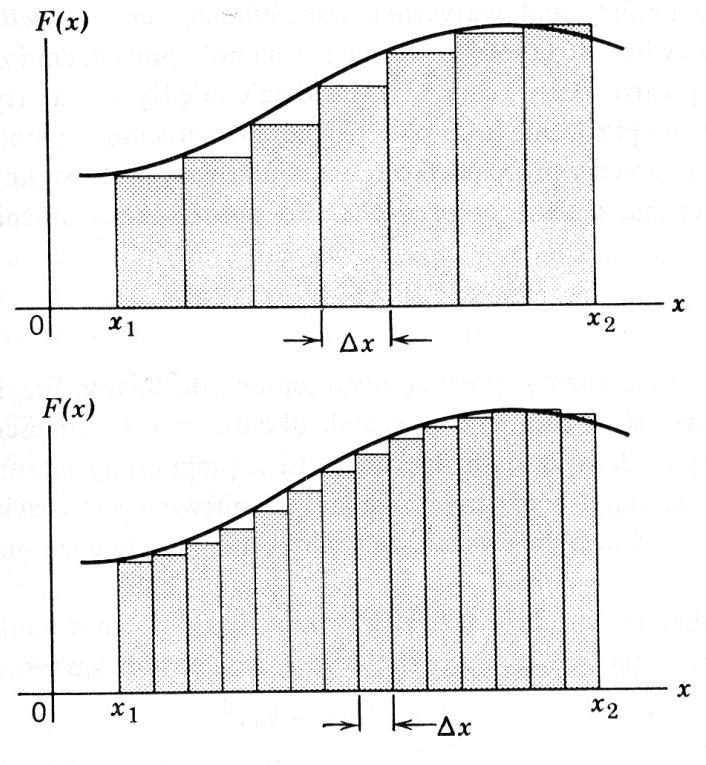

30 Błąd obcięcia Spowodowany jest użyciem przybliżonej formuły zamiast pełnej operacji matematycznej: przy obliczaniu sum nieskończonych szeregów przy obliczaniu wielkości będących granicami (całka, pochodna) W lim Δ 0 F Δ 1 1 Fd praca Met.Numer. wykład 30

31 Szereg Taylora Jeżeli funkcja jest ciągła i wszystkie pochodne f, f, f n istnieją w przedziale [, +h] to wartość funkcji w punkcie +h można obliczyć jako: f ( + h) f ( ) + f ( ) h + f ( ) f ( )! h + 3! h 3 +L Szereg Maclaurina jest to rozwinięcie wokół 0 f h! h 3! ( 0 + h) f ( 0) + f ( 0) h + f ( 0) + f ( 0) + L+ 3 Met.Numer. wykład 31

32 Przykłady Typowe rozwinięcia w szereg wokół zera cos( ) 1! + 4 4! 6 6! +L sin( ) 3 3! + 5 5! 7 7! +L e 1+ +! + 3 3! +L Met.Numer. wykład 3

33 Met.Numer. wykład 33 Błąd obcięcia w szeregu Taylora ( ) ( ) ( ) ( ) ( ) ( ) ( ) R n h f h f h f f h f n n n !! '' L reszta ( ) ( ) () c f n h R n n n 1 1 1)! ( ) ( h c + < <

34 Przykład Rozwinięcie w szereg e wokół 0 e 1+ +! + 3 3! + +L Im większa ilość wyrazów jest uwzględniana w rozwinięciu, tym błąd obcięcia jest mniejszy i możemy znaleźć tym dokładniejszą wartość wyrażenia Pytanie: Ile należy uwzględnić wyrazów aby otrzymać przybliżoną wartość liczby e z błędem mniejszym niż 10-6? 1 e ! ! 1 + 4! Met.Numer. wykład ! 1 + 5! ! +L

35 Rozwiązanie 0, h 1, f ( ) e R n n+ 1 h ( n + 1)! ( n+ 1 ( ) f ) () c R n ( 0) 1 n+ 1 ( n + ) 1! f ( n+ 1 ) () c ale < c < + h 0 < c < < c < 1 ( n n+ () 1 1 ( + 1) e n! 1 < R ( 0) n < + 1)! ( n c e + 1)! Met.Numer. wykład 35

36 Rozwiązanie ( e n + 1)! < 10 6 założony poziom błędu 6 ( n + 1)! > 10 e ( n + 1)! > n 9 Co najmniej 9 wyrazów musimy zastosować aby otrzymać wartość błędu na poziomie 10-6 Met.Numer. wykład 36

37 Przykład tragicznego błędu zaokrąglenia 5 lutego 1991 w Dhahran, Arabia Saudyjska, zginęło 8 amerykańskich żołnierzy w wyniku ataku irackiej rakiety Scud. System obrony Patriot nie wykrył zagrożenia. Dlaczego? System oblicza powierzchnię, którą powinien skanować na podstawie prędkości obiektu i czasu ostatniej detekcji. Zegar wewnętrzny był ustawiony na pomiar co 1/10 sekundy. Długość słowa 4 bity. Z powodu zaokrągleń błąd bezwzględny wyniósł s a po 100 godzinach: sec Przesunięcie obliczone na tej podstawie 687 m. Obiekt jest uznany poza zakresem gdy przesunięcie wynosi 137 m Met.Numer. wykład 37

38 Działania arytmetyczne 1. Dodawanie i odejmowanie Aby dodać lub odjąć dwie znormalizowane liczby w zapisie zmiennoprzecinkowym, wykładniki w powinny być zrównane poprzez odpowiednie przesunięcie mantysy. Przykład: Dodać 0, do 0, przesuwamy 0, , , Wniosek: Tracimy pewne cyfry znaczące Met.Numer. wykład 38

39 . Mnożenie Działania arytmetyczne Przykład: Pomnożyć 0, przez 0, Mnożymy mantysy i wykładniki w dodajemy. 0, , , , Dzielenie Przykład: Podzielić 0, przez 0, , /0, , Za każdym razem tracimy pewne cyfry znaczące co jest źródłem błędu Met.Numer. wykład 39

40 Kolejność działań (a+b)-c (a-c)+b brak przemienności, łączności a(b-c) (ab-ac) brak rozdzielności mnożenia względem dodawania Przykład: a 0, , b0, , c0, (a+b)0, , , , , (a+b)-c0, , , (a-c)0, , , , (a-c)+b0, , , Met.Numer. wykład 40

41 Wnioski z dotychczasowych rozważań W wielu przypadkach można uniknąć błędów wejściowych i błędów obcięcia. W trakcie obliczeń pojawiają się nowe błędy (błędy zaokrągleń), których nie da się uniknąć. Błędy zaokrągleń można zmniejszyć ustalając umiejętnie sposób i kolejność wykonywania działań. Met.Numer. wykład 41

42 Zadanie do samodzielnego rozwiązania zapisu części ułamkowej liczby. Różnica akumuluje się co 1/10 sekundy przez dobę. Jaka jest jej wartość? Met.Numer. wykład 4

43 Propagacja błędów 140 y u(y) funkcja y f() styczna dy/d u (y) u() u() dy d Met.Numer. wykład 43

44 Metoda różniczki zupełnej Dla wielkości złożonej yf( 1,,... n ) gdy niepewności maksymalne Δ 1, Δ,... Δ n są małe w porównaniu z wartościami zmiennych 1,,... n niepewność maksymalną wielkości y wyliczamy z praw rachunku różniczkowego: y y Δ y Δ1 + Δ y n Δ n Met.Numer. wykład 44

45 Przykład Oszacować błąd pomiaru gęstości ρ kuli o masie m i promieniu R ρ( m, R) (4 m 3)πR 3 błąd bezwzględny Δρ ρ Δm m + ρ ΔR R ale ρ m 1 ( ) πr ρ R 3 ( ) πr błąd względny ε ε + 3ε ρ m R Met.Numer. wykład 45

46 Nie można obecnie wyświetlić tego obrazu. Błędy działań arytmetycznych Błąd sumy A a ± Δa B b ± Δb błędy bezwzględne składników sumy A + B a + b ± Δa ± Δb a + b ± Δ( a + b) błąd bezwzględny sumy Zatem błąd bezwzględny sumy (różnicy) jest równy sumie błędów składników. Δ ( a ± b) Δa + Δb Met.Numer. wykład 46

47 Błędy działań arytmetycznych Błąd względny sumy ε a+ b Δa a + Δb + b Błąd względny różnicy ε a b Δa a + Δb b Błąd względny różnicy może być duży nawet gdy błędy względne odjemnej i odjemnika są małe. Należy unikać odejmowania prawie równych liczb przybliżonych! Zjawisko zwane redukcją cyfr znaczących Szczególnie istotne przy obliczeniach ilorazów różnicowych przybliżających pochodne funkcji, pierwiastków równania kwadratowego przy dominującym współczynniku przy pierwszej potędze, itp. Met.Numer. wykład 47

48 Koncepcja zera Tracimy dokładny sens liczby 0 jeśli dokonujemy obliczeń numerycznych + 0 pierwiastkami są 1± 3 w przybliżeniu 0, o Sprawdzić, że po podstawieniu rozwiązań przybliżonych nie otrzymujemy dokładnie liczby zero Powinno się zatem unikać odejmowania bliskich sobie liczb i warunek w pętli nie powinien być ustawiany do zera, if a-b<ε Met.Numer. wykład 48

49 Wnioski praktyczne Przy obliczeniach numerycznych korzystne jest: ponowne rozwiązanie tego samego zagadnienia inną metodą lub taką samą metodą, ale z inną kolejnością operacji ponowne rozwiązanie zagadnienia przy nieznacznej zmianie danych wejściowych Met.Numer. wykład 49

50 Zadania i algorytmy numeryczne Zadanie numeryczne wymaga jasnego i niedwuznacznego opisu powiązania funkcjonalnego między danymi wejściowymi czyli zmiennymi niezależnymi zadania i danymi wyjściowymi, tj. szukanymi wynikami. Zadanie numeryczne jest problemem polegającym na wyznaczeniu wektora wyników w na podstawie wektora danych a a D odwzorowanie W w zadanie dobrze postawione r w r W (a) jednoznaczne przyporządkowanie Met.Numer. wykład 50

51 Zadania i algorytmy numeryczne Algorytm numeryczny jest pełnym opisem poprawnie określonych operacji przekształcających wektor dopuszczalnych danych wejściowych (zbiór DN) na wektor danych wyjściowych. Algorytm jest poprawnie sformułowany gdy liczba niezbędnych działań będzie skończona DN D w WN( a, ε) a DN odwzorowanie WN w wektor wyniku zależy od dokładności obliczeniowej ε maszyny cyfrowej Met.Numer. wykład 51

52 Przykłady algorytmów Dana jest liczba zespolona a+iy. Obliczyć 1/a Algorytm I: 1. t y / (tangens fazy liczby a). 3. a + Re 1 y 1 a / a / + (kwadrat modułu liczby a) 1 t 1 t Im 1 1 t t a / a / 1+ Zadanie jest dobrze postawione, jeżeli: + y 0 czyli: D R {(0,0)} Algorytm jest poprawnie sformułowany (11 niezbędnych działań) Met.Numer. wykład 5

53 Przykłady algorytmów Nie dla każdej pary danych (,y) 0 można znaleźć rozwiązanie zadania stosując algorytm I. 1. Wystąpi nadmiar liczb zmiennopozycyjnych (dla 0 ale także z powodu zaokrąglenia do zera). Nadmiar może nastąpić może już w pierwszym kroku gdy 10-5 i y10 5 z powodu dzielenia y/ 3. Dla 0, istniejącego dla y 0 rozwiązania nie można wyznaczyć stosując ten algorytm. Wzrost dokładności obliczeń nie zmieni tego faktu. Algorytm I nie jest numerycznie stabilny Met.Numer. wykład 53

54 Przykłady algorytmów Dana jest liczba zespolona a+iy. Obliczyć 1/a Algorytm II: 1. r Re 1 a + y y. u Im 1 a y + y Algorytm II jest poprawnie sformułowany (9 niezbędnych działań) Algorytm II jest numerycznie stabilny co wynika z ciągłości wzorów dla + y 0 Met.Numer. wykład 54

55 Schemat Hornera Przykład wzoru rekurencyjnego Aby obliczyć wartość wielomianu: n n 1 + a an 1 p ( ) + w danym punkcie z, korzystamy ze schematu: p z + p + 1 a 1 zp1 a p + n zpn 1 ) p n p ( z co odpowiada obliczaniu wartości wyrażenia: { z[ z...( z + a1 ) + a] a n 1} an z + a n a n Met.Numer. wykład 55

56 Schemat Hornera Schemat Hornera umożliwia znaczne zmniejszenie liczby działań arytmetycznych. W schemacie Hornera wykonujemy n-1 mnożeń i n dodawań. Obliczając bezpośrednio: zz... z + + a1 z... z an 1z a o n razy n-1 razy wykonujemy (n-1)(n+)/ mnożeń i n dodawań. Oszacowanie wielkości błędów zaokrągleń jest identyczne dla obu metod Met.Numer. wykład 56

57 Schemat Hornera Przykład: oblicz 0 3 p ( z) a z + a z + a z + a 1 3 w schemacie Hornera dla obliczeń ręcznych: p ( z) (( a z + a 0 z + a1) z + a) a 0 a 1 a a 3 3 zb 0 zb 1 zb b 0 b 1 b b 3 p(z)b 3 Zadanie: Oblicz p(8) dla p() p(8)1039 Met.Numer. wykład 57

58 Schemat blokowy b:a 0 i:0 i:i+1 b:a i +zb nie in? tak wyjście Met.Numer. wykład 58

59 Uwarunkowanie zadania i stabilność algorytmów Algorytm obliczeniowy jest numerycznie stabilny, jeżeli dla dowolnie wybranych danych a 0 D istnieje taka dokładność obliczeń ε 0, że dla ε<ε 0 mamy a 0 DN( ε ) oraz WN ( a, ε) W ( a ) lim 0 0 ε 0 Algorytm obliczeniowy jest numerycznie stabilny wtedy, gdy zwiększając dokładność obliczeń można wyznaczyć ( z dowolną dokładnością) dowolne istniejące rozwiązanie zadania. Met.Numer. wykład 59

60 Uwarunkowanie zadania i stabilność algorytmów Uwarunkowaniem zadania nazywamy cechę, która mówi jak bardzo wynik dla zaburzonego wektora danych różni się od wyniku dla dokładnego wektora danych czyli: W(a + δa) W(a) Wskaźnik uwarunkowania zadania B(a) jest to liczba, dla której jest spełniony warunek: δw w B(a) δa a δw WN( a, ε) W ( a) Met.Numer. wykład 60

61 Wskaźnik uwarunkowania zadania Przyjmijmy względny błąd wielkości ~ ~ Względny błąd wielkości f() f ( ) f f ( ~ ) ( ~ ) f '( ~ )( f ( ~ ) ~ ) Wskaźnik uwarunkowania: ~ f '( ~ ) f ( ~ ) Met.Numer. wykład 61

62 Wskaźnik uwarunkowania zadania Przykład f ( ) Wskaźnik uwarunkowania: ~ f f '( ~ ) ( ~ ) 1 1 zadanie dobrze uwarunkowane Met.Numer. wykład 6

63 Wskaźnik uwarunkowania zadania Przykład f ( ) 10 1 Wskaźnik uwarunkowania: ~ f f '( ~ ) ( ~ ) 1 zadanie źle uwarunkowane w pobliżu 1 i -1 Met.Numer. wykład 63
