1 Nr projektu: 03/OP/MOST/2018 PROJEKT WYKONAWCZY ZAMIENNY Temat: Instalacja kanalizacji kablowej z rur 1x110mm na moście nad kanałem Ulgi w Opolu, w ramach projektu budowy przyłącza światłowodowego do budynku Parku Naukowo-Technologicznego w Opolu, ul. Technologiczna 2. Inwestor: Urząd Miasta Opola. Rynek-Ratusz, Opole Data: Marzec 2018r. Opracował: Norbert Biok upr. bud. Nr 1715/99/U Projektował: Norbert Biok upr. bud. Nr 1715/99/U Egz. nr 1, 2, 3 1

2 SPIS TREŚCI 1 PROJEKT ZAGOSPODAROWANIA INWESTOR PODSTAWA OPRACOWANIA PRZEDMIOT OPRACOWANIA WYKAZ DZIAŁEK ZAKRES RZECZOWY OPIS TECHNICZNY INSTALACJA KANALIZACJI TELETECHNICZNEJ POD MOSTEM TECHNOLOGIA ROBÓT BUDOWA KABLA ŚWIATŁOWODOWEGO ZASADY BHP ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA ZAŁĄCZNIKI OŚWIADCZENIE PROJEKTANTA UPRAWNIENIA PROJEKTANTA ZAŚWIADCZENIE O PRZYNALEŻNOŚCI DO O.O.I.I.B RYS. 1.1 ARK. 1 TRASA KANALIZACJI KABLOWEJ NA MOŚCIE

3 1 Projekt zagospodarowania 1.1 Inwestor Inwestorem jest Urząd Miasta Opola, Rynek Ratusz, Opole. 1.2 Podstawa opracowania Podstawą opracowania niniejszego projektu są : - Umowa z Inwestorem, - Wytyczne Inwestora oraz dane zebrane w terenie, - Normy i przepisy prawne aktualnie obowiązujące w telekomunikacji i budownictwie. - Warunki techniczne przyłączenia wydane przez Urząd Miasta Opola. - Niezależnie od postanowień niniejszego projektu, przygotowanie placu, budowy i uporządkowanie terenu po jej zakończeniu są zgodne z niżej wymienionymi normami: - - Polskie Normy - PN/T Słownictwo telekomunikacyjne. Pojęcia podstawowe. - PN/T Słownictwo telekomunikacyjne. Teletransmisja przewodowa. - Nazwy i określenia. - PN/T Słownictwo telekomunikacyjne. Pojęcia podstawowe. - Normy Zakładowe ORANGE POLSKA S.A. - ZN-OPL-011/96 Telekomunikacyjna kanalizacja kablowa - Ogólne wymagania techniczne. - ZN-OPL-013/15 Telekomunikacyjna kanalizacja kablowa - Kanalizacja Wtórna. - Wymagania i badania. - ZN-OPL- 023/16 Telekomunikacyjna kanalizacja kablowa Studnie kablowe - Wymagania i badania. - ZN-OPL 002/96 Telekomunikacyjne linie kablowe dalekosiężne. - Linie optotelekomunikacyjne. Ogólne wymagania techniczne. - ZN-OPL 004/15 Telekomunikacyjne linie kablowe. Zbliżenia i skrzyżowania z innymi obiektami budowlanymi. Wymagania i badania. - ZN-OPL 008/14 Linie optotelekomunikacyjne. Kasety spoin włókien i osłony złączowe do zastosowań w światłowodowych systemach telekomunikacyjnych. Wymagania i badania. - ZN-OPL-012/15 Telekomunikacyjna kanalizacja kablowa. Kanalizacja pierwotna i rurociągi kablowe. Wymagania i badania. - ZN-OPL-022/15 Telekomunikacyjna kanalizacja kablowa. Przywieszki identyfikacyjne. Wymagania i badania. - ZN-OPL-027/96 Telekomunikacyjne sieci miejscowe. Linie kablowe o żyłach metalowych. Ogólne wymagania techniczne. 3

4 - Normy branżowe - BN-88/ Telekomunikacyjne sieci wewnątrzzakładowe przewodowe. Linie kablowe. Ogólne wymagania i badania. - BN-89/ Zakładowe sieci telekomunikacyjne przewodowe. Instalacje wnętrzowe. Ogólne wymagania. - BN-89/ /03 Telekomunikacyjne sieci miejscowe. Linie kablowe. Ogólne wymagania i badania. - ZARZĄDZENIE Ministra Łączności z dn.28.ii.1986 R. wprowadzające Wytyczne o ochronie linii i urządzeń telekomunikacyjnych przed szkodliwym oddziaływaniem linii elektroenergetycznych i trakcji elektrycznej prądu stałego. - USTAWA z dn. 7.VII.1994 r. Prawo budowlane. (Dz. U. Nr 89 poz. 414) - USTAWA z dn. 16 lipca 2004 r Prawo Telekomunikacyjne (Dz. U. nr 171 poz.1800) z późniejszymi zmianami." - ROZPORZNDZENIE MINISTRA INFRASTRUKTURY z dnia 12 marca 2009 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. 1.3 Przedmiot opracowania W związku z niedrożnością istniejących rur obiektowych na moście nad kanałem Ulgi projektuje się instalację kanalizacji kablowej z rur 1x110mmna moście nad kanałem Ulgi w Opolu, w ramach projektu budowy przyłącza światłowodowego do budynku Parku Naukowo-Technologicznego w Opolu, ul. Technologiczna 2 nawiązanie do istniejącej Optycznej Sieci Teleinformatycznej Opola OSTO. Projektuje się instalację rury w systemie Arot most. 1.4 Wykaz działek nr 1/2, 93-część, 94 km 25 obręb Półwieś, 1.5 Zakres rzeczowy rury gładkościenne typu SMR 110FP - 190,0 m kolana elastyczne typu EURO-X 110-7,0 m wsporniki boczne typu AMWD - 100,0 kpl obejmy typu AMRO ,0 kpl 4

5 2 Opis techniczny 2.1 Instalacja kanalizacji teletechnicznej pod mostem Projektuje się instalację rury gładkościennej odpornej na promienie UV, wykonanej w wersji nierozprzestrzeniającej płomienia, z kielichem kompensacyjnym typu SMR 110FP. Dodatkowo rury należy wyposażyć w drut stalowy ocynkowany ø 3mm, który będzie służył jako pilot przy wciąganiu kabli. Drut powinien mieć długość równą podwójnej odległości pomiędzy studniami zlokalizowanymi przy przyczółkach mostu, z obu stron powinien być zaczepiony o rury wspornikowe w studniach, w studni S15 powinien być pozostawiony zapas drutu w ilości 15m. Na obiekt mostowy rury należy wyprowadzić bezpośrednio ze studni kablowych zaprojektowanych przy przyczółkach mostu, odpowiednio S15 i S16. Na łukach należy zastosować kolana elastyczne typu EURO-X 110. System podwieszanych rur osłonowych do kabli na obiektach mostowych ze względu na możliwość rozszerzania i kurczenia się przewodów z PE powinien być montowany z zastosowaniem wydłużonych kielichów kompensacyjnych. W systemie AROT MOST długość kielichów i złączek kompensacyjnych została dobrana z uwzględnieniem maksymalnej możliwej zmiany długości rury w okresie letnim oraz zimowym w Polsce. Projekt montażu przewiduje dla montowanych rur punkty przesuwne PP oraz punkty stałe PS w odległościach nie większych niż przedstawione na rysunku 1. 5

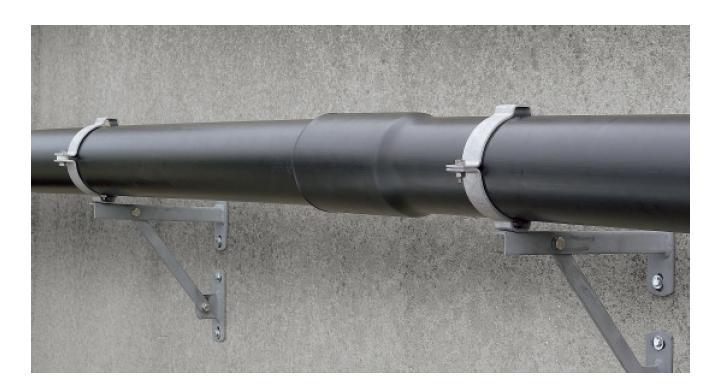

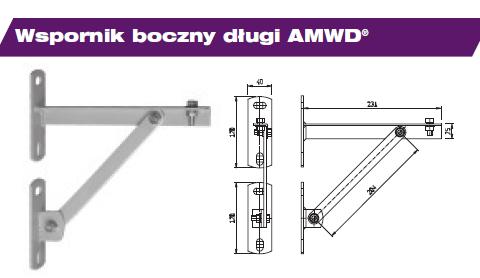

6 Rury gładkościenne typu SMR 110FP należy zamocować do pionowej płaszczyzny mostu, w przestrzeni pomiędzy kapą a istniejącym rurociągiem, za pomocą wsporników bocznych typu AMWD z obejmami typu AMRO110, wg rysunku 2, 3, 4. Stalowe elementy systemu (oprócz złączki kompensacyjnej, prętów gwintowanych, śrub i nakrętek) są powinny być zabezpieczone przed korozją poprzez cynkowanie ogniowe. Projekt techniczny mocowania systemu rur podwieszanych powinien być zgodny obowiązującymi normami oraz niniejszym opracowaniem. Rysunek nr 2 6

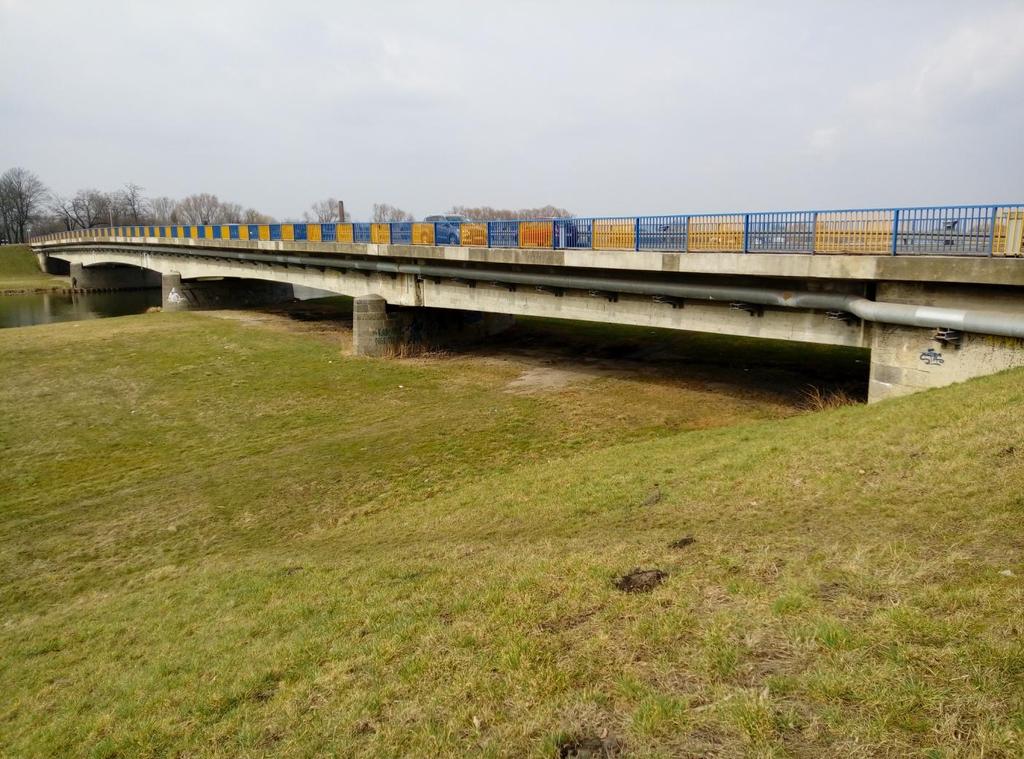

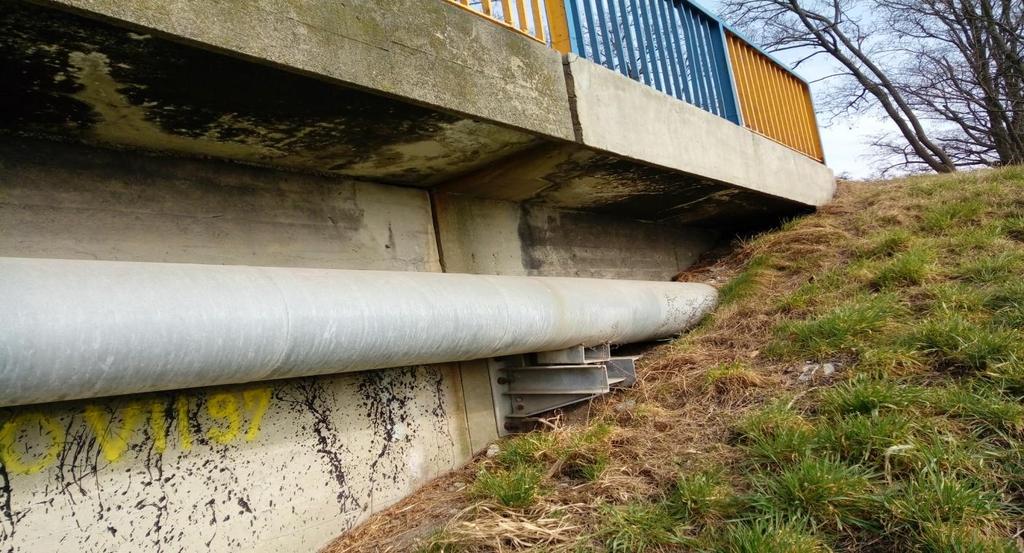

7 Rys. nr 3. Trasa projektowanej kanalizacji kablowej 1x110 mm na moście, długość mostu 180m 0,15m od kapy mostu Rys. nr 4 Projektowane wprowadzenie kanalizacji w rejonie przyczółka mostu. 7

8 Po instalacji rur należy przeprowadzić testy odbiorcze kanalizacji, z wykonaniem kalibracji otworów włącznie. 2.2 Technologia robót. Przepisy regulujące sposób wykonania urządzeń podziemnych zawarte są w: normach branżowych BN-73/ pt. Telekomunikacyjne sieci kablowe miejscowe, kanalizacja kablowa. Ogólne wymagania i badania oraz w BN-89/ /03 pt. Telekomunikacyjne sieci miejscowe. Linie kablowe, ogólne wymagania i badania. Normy powyższe należy stosować w zakresie nie kolidującym z zarządzeniami Ministra Łączności z dnia r. (MP/92 Nr 13 poz. 94 i 95) Przed przystąpieniem do prac ziemnych należy wystąpić o nadzór do właścicieli uzbrojenia podziemnego. W miejscach kolizji projektowanej kanalizacji z istniejącym uzbrojeniem należy wykonać dodatkową osłonę istniejącego uzbrojenia rurą dwudzielną RHDPE-D mm. Skrzyżowania i zbliżenia projektowanych urządzeń z kablami elektroenergetycznymi należy wykonać zgodnie z normą N-SEP-E-004, natomiast z liniami elektroenergetycznymi zgodnie z normą PN-E , z 1998r. 2.3 Budowa kabla światłowodowego Instalację kabla światłowodowego należy wykonać zgodnie z projektem podstawowym przyłącza światłowodowego do PNT. 2.4 Zasady BHP Podczas budowy linii optycznej należy zwracać szczególną na kontakt z włóknem szklanym. Włókno po wniknięciu w skórę może prowadzić do lokalnych zapaleń. W przypadku wniknięcia w skórę włókna należy spowodować wyjęcie go posługując się Np. pincetą. W tym celu na stanowisku pracy powinna się znajdować pinceta, szkło powiększające oraz środek odkażający np. spirytus etylowy Uwaga: cząstki włókna, które wtargnęły w ciało nie dadzą się wykryć za pomocą promieni rentgenowskich. Odpadki włókna szklanego należy starannie zebrać i zamknąć w szczelnym pojemniku. Szczególnie należy zwracać uwagę na oczy, gdyż ułamki włókna są bardzo ostre. Zabrania się spożywania posiłków w czasie prac przy łączeniu czy obróbce włókien. Oddzielnym problemem jest praca z silnym źródłem światła. Osoba, której oko zostało podrażnione światłem laserowym powinna być jak najszybciej poddana badaniom w specjalistycznym zakładzie opieki medycznej. Należy pamiętać, że fale świetlne wykorzystywane w telekomunikacji są niewidzialne dla oka ludzkiego, dlatego nie powinno się wykonywać żadnych prac na włóknach optycznych zanim nie uzyska się pewności, że sygnał świetlny nie jest emitowany lub przesyłany po danych włóknach. Linie optyczne jak i urządzenia końcowe powinny być zaopatrzone w sposób trwały w napisy lub tabliczki z napisami ostrzegawczymi zgodnie wymaganiami opisanymi w projekcie. Personel pracujący przy urządzeniach laserowych powinien być przeszkolony, oraz poinformowany, jakiego typu jest źródło światła i jaki jest stopień zagrożenia Uwagi: Przy zachowaniu powyższych zaleceń inwestycja niniejsza jest bezpieczna i nie wpływa negatywnie na zdrowie uczestników budowy jak również nie wpłynie negatywnie na zdrowie osób eksploatujących w/w sieć w przyszłości. Budowę należy 8

9 prowadzić zgodnie z obowiązującymi normami technicznymi i przepisami BHP oraz z zachowaniem następujących przepisów prawa: Ustawa z dnia r. Kodeks pracy Ustawa z dnia r. o Państwowej Inspekcji Pracy Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia r. w sprawie szczegółowych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy Rozporządzenie Rady Ministrów z dnia r. w sprawie służby bezpieczeństwa i higieny pracy Ustawa z dnia r. o ubezpieczeniu społecznym z tytułu wypadków przy pracy i chorób zawodowych Rozporządzenie Rady Ministrów z dnia r. w sprawie ustalania okoliczności i przyczyn wypadków przy pracy oraz sposobu ich dokumentowania, a także zakresu informacji zamieszczanych w rejestrze wypadków przy pracy Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy Rozporządzenie Ministra Gospodarki z dnia r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia r. w sprawie bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych Rozporządzenie Ministrów Pracy i Opieki Społecznej Oraz Zdrowia z dnia r. w sprawie bezpieczeństwa i higieny pracy przy obsłudze przenośników Rozporządzenie Ministrów Pracy i Opieki Społecznej Oraz Zdrowia z dnia r. w sprawie bezpieczeństwa i higieny pracy przy użytkowaniu butli z gazami sprężonymi, skroplonymi i rozpuszczonymi pod ciśnieniem Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych Rozporządzenie Ministra Gospodarki z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Rozporządzenie Ministrów Komunikacji oraz Administracji, Gospodarki Terenowej i Ochrony Środowiska z dnia r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót drogowych i mostowych Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia r. w sprawie bezpieczeństwa i higieny pracy przy eksploatacji, remontach i konserwacji sieci kanalizacyjnych Ustawa z dnia r. o ochronie przeciwpożarowej Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dn r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej Ustawa z dnia r. o Inspekcji Sanitarnej 9

10 2.5 Zestawienie podstawowych materiałów Lp Materiały Ilość 1 Rury gładkościenne typu SMR 110FP 190 m 2 Kolana elastyczne typu EURO-X m 3 Wsporniki boczne typu AMWD 100 kpl 4 Obejmy typu AMRO kpl 5 Drut stalowy ocynkowany ø3mm 400 m Wpływ inwestycji na środowisko Projektowana inwestycja polegająca na budowie przyłącza teletechnicznego nie jest zaliczana do przedsięwzięć mogących znacząco oddziaływać na środowisko. Zakres rzeczowy inwestycji w granicach terenu objętego wnioskiem nie ma wpływu na zdrowie ludzi i obiekty sąsiednie pod względem: - zapotrzebowania i jakości wody oraz ilości i sposobu odprowadzania ścieków - emisji zanieczyszczeń gazowych - rodzaju i ilości wytwarzanych odpadów - emisji hałasu, promieniowania i podobnych zakłóceń Zakres inwestycji nie ma wpływu na istniejący drzewostan, powierzchnię ziemi, w tym glebę, wody powierzchniowe i podziemne. 3 Informacja dotycząca BEZPIECZEŃSTWA I OCHRONY ZDROWIA Spis treści 1. Podstawa opracowania 2. Zakres robót oraz kolejność realizacji 3. Wykaz istniejących obiektów budowlanych 4. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi 5. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych 6. Sposób instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych 1. PODSTAWA OPRACOWANIA Podstawą opracowania niniejszej informacji jest Prawo Budowlane, art. 21a ust. 4 ustawy z dnia 7 lipca 1994 r. (Dz.U. z 2000 r. Nr 106, poz.1126, z późniejszymi zmianami) Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie Informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U. nr 120, poz z dnia 23 czerwca CZĘŚĆ OPISOWA 2.1 Zakres robót oraz kolejność realizacji Kolejność realizacji prac budowlanych: - przygotowanie podłoża pod montaż wsporników, - montaż wsporników - instalacja rur kanalizacji kablowej, - montaż kabli światłowodowych 10

11 2.2 Wykaz istniejących obiektów budowlanych Na trasie projektowanego rurociągu kablowego znajduje się następująca sieć uzbrojenia podziemnego: sieć elektroenergetyczna, gazowa, wodno-kanalizacyjna, teletechniczna 2.3 Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Zagrożenie może stwarzać istniejąca sieć uzbrojenia podziemnego wyszczególniona w pkt Przewidywane zagrożenia występujące podczas realizacji robót budowlanych Skala Rodzaj zagrożenia Miejsce Czas trwania Niska Wpadnięcie do rowu Na trasie rurociągu Od rozpoczęcia wykopów do czasu zasypania wykopu Niska Średnia Średnia Średnia Potrącenie samochodem Upadek z wysokości, wpadnięcie do wody Upadek z wysokości, wpadnięcie do wody Porażenie prądem 0,4 kv i 15kV Na drodze publicznej Pod mostem Praca nad lustrem wody Istniejąca sieć elektroenergetyczna Podczas wykonywania robót w pobliżu drogi Podczas wykonywania robót pod mostem Podczas robót nad lustrem wody Podczas wykopywania rowu sprzętem ręcznym 2.5 Sposób instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Prace należy wykonywać zgodnie z instrukcją Organizacji i bezpieczeństwa pracy w telekomunikacji, instrukcją Prace pod napięciem przy elektroenergetycznych urządzeniach rozdzielczych i liniach kablowych do 1kV przy zastosowani u odpowiednich narzędzi, sprzętu i wyposażenia osobistego. Przed przystąpieniem do prac budowlanych należy przeszkolić pracowników fizycznych pod względem znajomości w/w instrukcji. Prace należy wykonywać w odpowiednich warunkach atmosferycznych. W przypadku wystąpienia: a) burzy, mgły, gwałtownego wiatru lub opadów atmosferycznych pracy nie wolno rozpoczynać, a prowadzoną należy przerwać, b) przelotnych opadów atmosferycznych, pracy nie wolno rozpoczynać, a prowadzoną można kontynuować, w każdym przypadku o rozpoczęciu, prowadzeniu lub przerwaniu pracy decyduje kierujący zespołem. Należy poinformować pracowników kopi ących rowy kablowych o istniejących kablach energetycznych nn i wn, aby w miejscach ich występowania kopać ostrożnie. 2.6 Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniające bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń - teren robót należy wygrodzić folią koloru biało-czerwonego, - robót nie należy wykonywać po zmroku, ani w warunkach złej widoczności, 11
