1 Projektowanie systemów informatycznych Zajęcia: Diagramy przepływu danych II model środowiskowy, diagram odpowiedzi na zdarzenia KI AE PSI

2 Model podstawowy składa się z: modelu środowiskowego modelu zachowania KI AE PSI

3 Model środowiskowy definiuje granice między analizowanym systemem a otoczeniem - środowiskiem Model środowiskowy - elementy 1. Cele systemu 2. Diagram kontekstowy 3. Lista zdarzeń KI AE PSI

4 Określenie celu systemu Celem Systemu Informatycznego Wypożyczalni Fajny Film jest gromadzenie informacji o zbiorach wypożyczalni oraz o operacjach ich udostępniania. Wprowadzenie systemu powinno doprowadzić do: Realizacji obsługi operacji wypożyczenia i zwrotu filmu w czasie mniejszym niż 1 minuta Możliwość kontroli zgłaszanego przez klientów popytu na nowości pojawiające się w katalogach dystrybutorów KI AE PSI

5 Diagram kontekstowy to narzędzie służące do poznania zakresu działania systemu prezentuje projektowany system jako jeden proces KLIENT DYSTRYBUTOR kontakty z klientem katalogi, nowe filmy SIWFF raporty z działalności decyzje WŁAŚCICIEL Diagram kontekstowy Systemu Informacyjnego Wypożyczalni Fajny Film KI AE PSI

6 Negocjacje zakresu działania systemu FIRMA KURIERSKA przesyłki KLIENT kontakty z klientem DYSTRYBUTOR potwierdzenia katalogi, nowe filmy DOSTAWCY zamówienia raporty z działalności towary decyzje SIWFF harmonogramy pracy raporty księgowe rozliczenia z pracownikami DZIAŁ KSIĘGOWOŚCI WŁAŚCICIEL SYSTEM RCP DZIAŁ KADR Diagram kontekstowy Systemu Informacyjnego Wypożyczalni Fajny Film KI AE PSI

7 Lista zdarzeń to tekstowa lista bodźców występujących w świecie zewnętrznym, na które musi odpowiadać system 1. Klient chce się zarejestrować 2. Klient prosi o informację o filmie 3. Klient wypożycza film 4. Klient zwraca film 5. Klient prosi o informacje o aktualnym stanie konta 6. Klient zgłasza informację o niemożności zwrotu filmu 7. Dystrybutor przysyła katalog 8. Dystrybutor przysyła nowy film 9. Właściciel potrzebuje (cotygodniowy) raport o bieżących zaległościach (T) 10. Właściciel potrzebuje (comiesięczny) raport o ilości wypożyczonych filmów oraz o ilości nowych klientów (T) 11. Właściciel potrzebuje (comiesięczny) raport o ilości zapytań o nowości (T) KI AE PSI

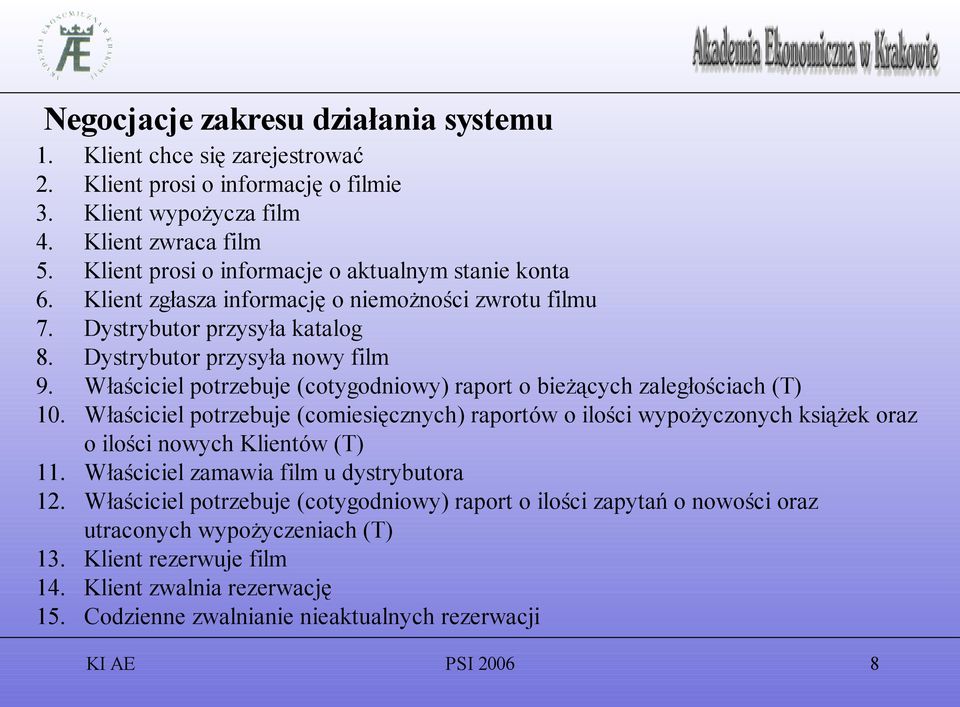

8 Negocjacje zakresu działania systemu 1. Klient chce się zarejestrować 2. Klient prosi o informację o filmie 3. Klient wypożycza film 4. Klient zwraca film 5. Klient prosi o informacje o aktualnym stanie konta 6. Klient zgłasza informację o niemożności zwrotu filmu 7. Dystrybutor przysyła katalog 8. Dystrybutor przysyła nowy film 9. Właściciel potrzebuje (cotygodniowy) raport o bieżących zaległościach (T) 10. Właściciel potrzebuje (comiesięcznych) raportów o ilości wypożyczonych książek oraz o ilości nowych Klientów (T) 11. Właściciel zamawia film u dystrybutora 12. Właściciel potrzebuje (cotygodniowy) raport o ilości zapytań o nowości oraz utraconych wypożyczeniach (T) 13. Klient rezerwuje film 14. Klient zwalnia rezerwację 15. Codzienne zwalnianie nieaktualnych rezerwacji KI AE PSI

9 Taktyka tworzenia DFD Jak tworzyć pełny DFD? 1. Wstępny DFD - diagram odpowiedzi na zdarzenia 2. Pełny DFD powstaje poprzez procesy kompozycji i dekompozycji diagramu odpowiedzi na zdarzenia KI AE PSI

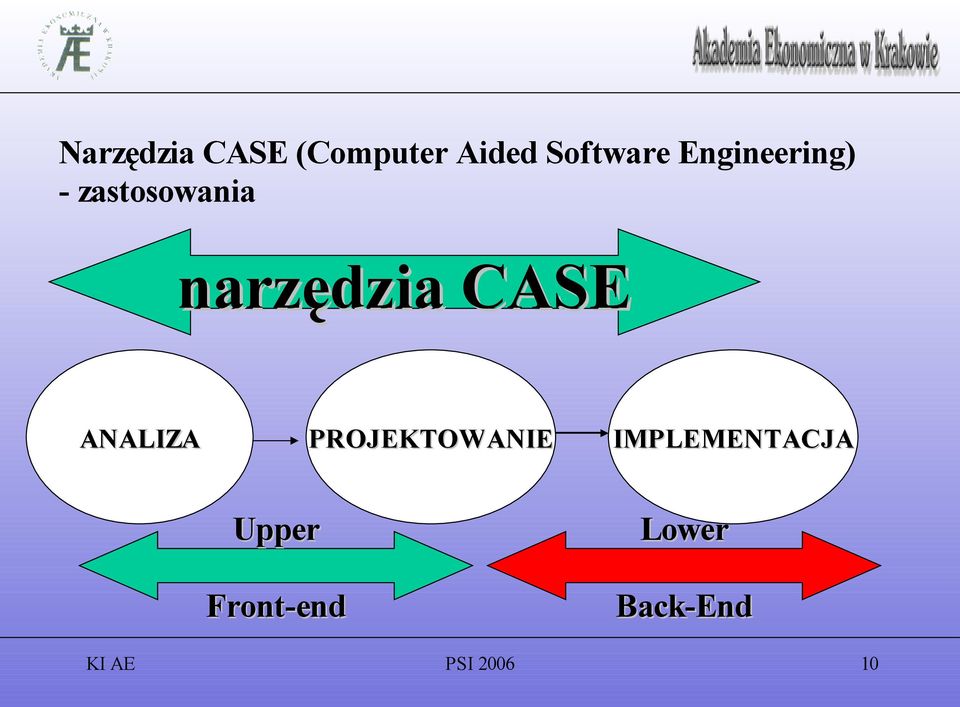

10 Narzędzia CASE (Computer Aided Software Engineering) - zastosowania narzędzia CASE ANALIZA PROJEKTOWANIE IMPLEMENTACJA Upper Lower Front-end Back-End KI AE PSI

11 Narzędzia CASE. Inny podział: pakiety narzędziowe (tool-kits) pakiety zintegrowane (workbenches) Sybase Power Designer Oracle Oracle Designer IBM Rational Rose Select Software Select Enterprise KI AE PSI

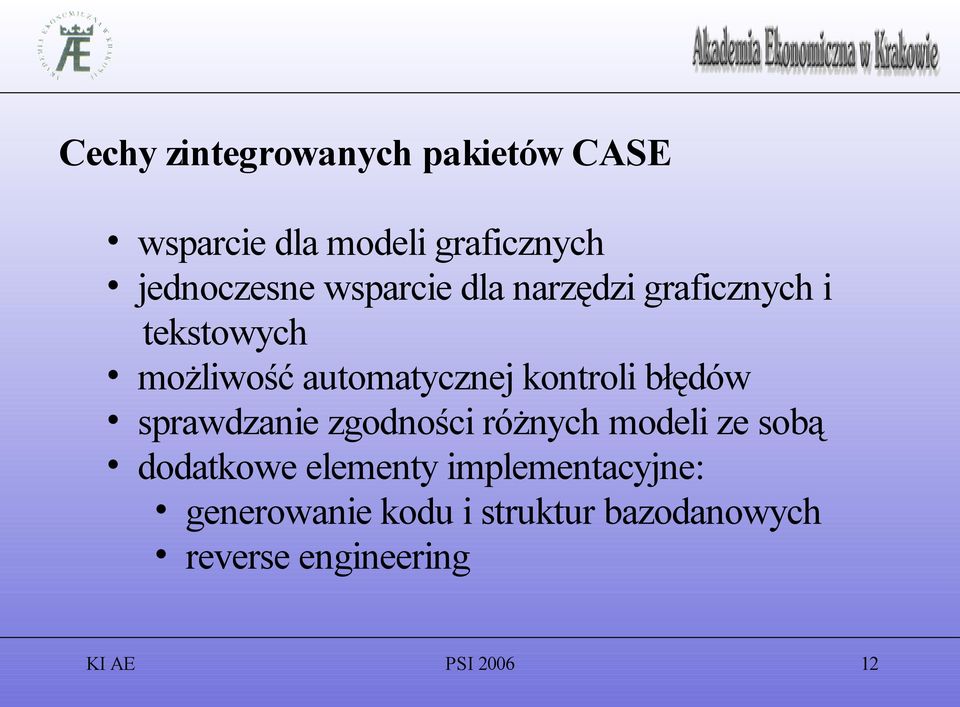

12 Cechy zintegrowanych pakietów CASE wsparcie dla modeli graficznych jednoczesne wsparcie dla narzędzi graficznych i tekstowych możliwość automatycznej kontroli błędów sprawdzanie zgodności różnych modeli ze sobą dodatkowe elementy implementacyjne: generowanie kodu i struktur bazodanowych reverse engineering KI AE PSI
