2 Officine Maccaferri Założona w 1879 Officine Maccaferri wkrótce stała się technicznym wzorcem w projektowaniu i rozwijaniu rozwiązań dla zabezpieczeń przeciwerozyjnych i konstrukcji oporowych. Od tego czasu, poprzez innowacje technologiczne, ekspansję geograficzną i skoncentrowaniu się na różnorodnych aspektach technicznych, Maccaferri oferuje rozwiązania na poziomie światowym, z szerokim zakresem zastosowań w budownictwie inżynieryjnym, geotechnice i ochronie środowiska od ochrony wybrzeża do konstrukcji gruntu zbrojonego i od zabezpieczeń przed spadającymi odłamkami skalnymi do systemów tunelowych. Doradztwo i partnerstwo Motto Maccaferri to: Engineering a Better Solution. Nie tylko dostarczamy gotowy produkt, ale również współpracujemy z naszymi klientami, oferując doradztwo techniczne oraz przedstawiając wszechstronne, oszczędne i bezpieczne dla środowiska rozwiązania. Dążymy do zbudowania wzajemnie korzystnych relacji z klientami poprzez wysoką jakość naszych usług i rozwiązań technicznych. Struktura organizacyjna Officine Maccaferri jest główną częścią Maccaferri Industrial Group. Jej ciągły wzrost oparty jest na innowacyjności, rzetelności, doskonałej obsłudze i poszanowaniu środowiska naturalnego. Wizją firmy jest stać się wiodącym, międzynarodowym dostawcą zaawansowanych rozwiązań dla budownictwa inżynieryjnego i ogólnego. Wdrażając strategię integracji pionowej, Maccaferri prowadzi badania, produkuje, projektuje, dostarcza i opracowuje rozwiązania dla swoich rynków docelowych. Dzięki ciągłemu rozwojowi firma otwiera się na nowe rynki, jednocześnie wzmacniając swoją obecność na rynkach już istniejących. Obecnie Maccaferri oferuje zaawansowane rozwiązania inżynierskie, od odbudowy plaż do konstrukcji z gruntu zbrojonego, od ochrony przed spadającymi odłamkami skalnymi do rozwiązań w budownictwie tunelowym. Z ponad 2000 zatrudnionymi pracownikami, 26 zakładami produkcyjnymi i lokalną działalnością w 100 krajach na całym świecie, Maccaferri może naprawdę twierdzić, że jest firmą światową skoncentrowaną na lokalnych sprawach. 2

3 ROZWIĄZANIA Spis treści Gabionowe konstrukcje oporowe i grunt zbrojony Zabezpieczenia przed spadającymi odłamkami skalnymi Podatne nawierzchnie drogowe Wzmocnienia podstaw nasypów Tunele i posadzki przemysłowe Zabezpieczenia przeciwerozyjne i drenaż Konstrukcje hydrotechniczne Zabezpieczenia wybrzeża i rurociągów Składowiska odpadów Odwadnianie szlamów Ekrany akustyczne i bariery przeciwzderzeniowe Ogrodzenia Piktogramy naszych produktów Niniejszy przewodnik stanowi krótkie przedstawienie najważniejszych rozwiązań, proponowanych przez firmę Maccaferri. Szczegółowe informacje techniczne, broszury, przewodniki projektowe, itp. dostępne są na stronie internetowej lub w lokalnym biurze Maccaferri. Rozwiązania Maccaferri Sektor Infrastruktura Budownictwo miejskie Górnictwo Hydrotechnika Środowisko Gabionowe konstrukcje oporowe i grunt zbrojony Zabezpieczenia przed spadającymi odłamkami skalnymi i bariery przeciwlawinowe Podatne nawierzchnie drogowe Wzmocnienia podstaw nasypów Tunele i posadzki przemysłowe Zabezpieczenia przeciwerozyjne i drenaż Konstrukcje hydrotechniczne Zabezpieczenia wybrzeży i rurociągów Składowiska odpadów Odwadnianie szlamów Ekrany akustyczne i bariery przeciwzderzeniowe Ogrodzenia 3

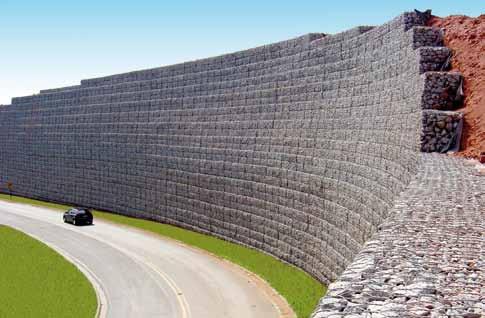

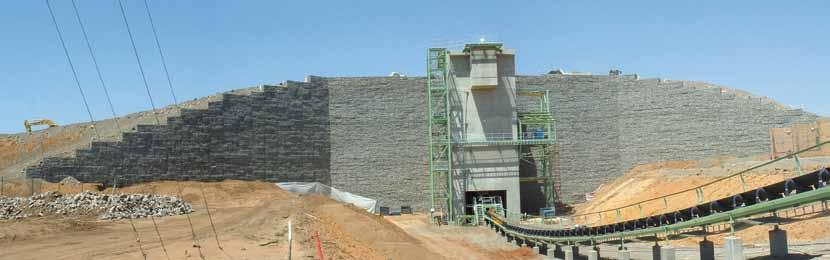

4 Firma Maccaferri oferuje swoim klientom szeroki zakres rozwiązań problemów dotyczących ścian oporowych i nasypów zbrojonych. Firma posiada specjalnie opracowane systemy zapewniające najwyższą jakość, miarodajność i efektywność kosztową zarówno dla małych ścian oporowych w budownictwie mieszkaniowym jak i bardzo dużych konstrukcji z gruntu zbrojonego stosowanych w infrastrukturze. Dzięki technicznemu podejściu firma Maccaferri ma świadomość, iż jeden system nie jest rozwiązaniem dla wszystkich problemów, tym samym bogata oferta zawiera technologie dopasowane do potrzeb i specyfiki danego projektu. Firma Maccaferri posługuje się tylko narzędziami spełniającymi wymagania najnowszych norm i standardów projektowania. Materiały produkowane i dostarczane przez Maccaferri charakteryzują się najwyższą jakością i trwałością, co pozwala zredukować negatywny wpływ na środowisko naturalne i gwarantuje klientowi wysoką efektywność.

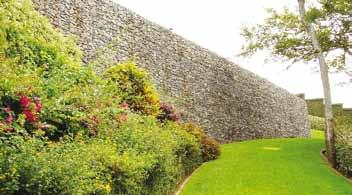

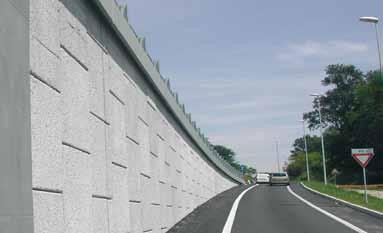

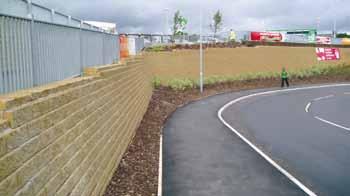

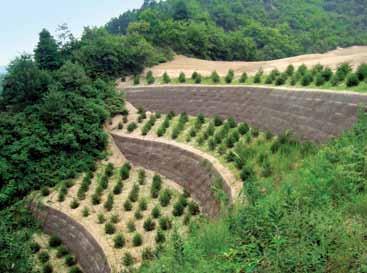

5 Gabionowe konstrukcje oporowe i grunt zbrojony Grawitacyjne konstrukcje oporowe Stateczność grawitacyjnych konstrukcji oporowych podpierających uskok gruntów w dużej mierze zależy od spójności elementów konstrukcji oraz wypełnienia odpowiednim materiałem. Dobierając optymalną konstrukcję oporową Maccaferri należy wziąć pod uwagę następujące czynniki: Gabiony parametry geotechniczne podpieranego zbocza oraz podłoża gruntowego, obecność wód gruntowych oraz obciążeń hydrostatycznych, zewnętrzne obciążenia stałe, zmienne oraz sejsmiczne, prostotę i szybkość wykonania. Certyfikowane przez niezależne jednostki na całym świecie gabiony Maccaferri, wykonane z podwójnie splatanych siatek, zapewniają wysoką wytrzymałość i wodoprzepuszczalność. Konstrukcje te dodatkowo absorbują nierównomierne osiadania i deformacje powierzchni, co zapewnia ich długotrwałą skuteczność. Gabiony Maccaferri dostępne są z kilkoma rodzajami powłok antykorozyjnych w zależności od wymagań projektowych i środowiskowych. Ściany oporowe z bloczków betonowych MacWall to system segmentowych ścian oporowych z drobnowymiarowych bloczków betonowych, łączący w sobie estetykę ścian wielkoformatowych z technologią gruntu zbrojonego. Ściany oporowe wykonane z bloczków są coraz bardziej popularne ze względu na łatwość ich wykonania, oszczędność oraz wszechstronność zastosowania. MacWall Dwa główne składniki systemu MacWall to: bloczki betonowe, dostępne w bogatej palecie kolorystycznej, służącej dopasowaniu do wymagań architektonicznych zbrojenie gruntu geosiatkami polimerowymi, mocowane pomiędzy bloczkami betonowymi. Geosiatki umieszczane poziomo w poszczególnych warstwach zasypki, wprowadzają wytrzymałość na rozciągnie do gruntu i wzmacniają go. Geosiatki te jednocześnie stanowią podstawę mocowania bloczków betonowych do gruntu zbrojonego. Ściany oporowe MacWall z łatwością współpracują z różnego rodzaju krzywiznami, krawędziami czy stopniami. Montaż wykonywany jest na sucho (bez zapraw), dzięki czemu można budować je szybko i łatwo w każdych warunkach atmosferycznych. 5

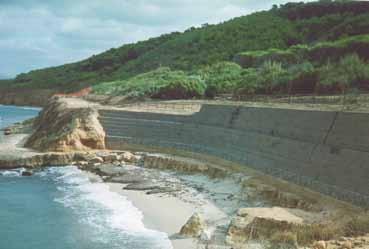

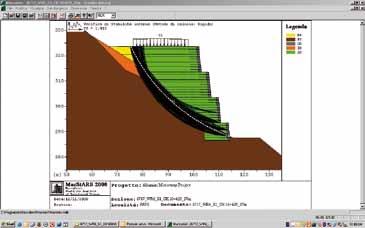

6 Nasypy i ściany oporowe z gruntu zbrojonego Modyfikacja profilu nachylenia zbocza w sposób odbiegający od jego naturalnego stanu, może doprowadzić do utraty jego stateczności. Sytuacja taka powstanie np. przy zwężaniu podstawy nasypu nowej autostrady lub przy zagospodarowaniu powierzchni na pochyłym terenie. Green Terramesh Terramesh System Paraprodukty Geosiatki MacGrid WG Geosiatki Zbrojenie gruntu geosiatkami Maccaferri zapewnia wiele korzyści: wzmacniają grunt i poprawiają jego parametry, nadają całej konstrukcji większą wytrzymałość na obciążenia oraz zapewniają stateczność nawet w przypadku większych kątów nachylenia. Geosiatki w trakcie budowy układane są poziomo pomiędzy zagęszczonymi warstwami gruntu i wzmacniają go, dzięki dużej wytrzymałości na rozciąganie, małym wydłużeniu oraz dobrej współpracy z gruntem. Nasypy oraz konstrukcje z gruntu zbrojonego idealnie współpracują z podłożami o mniejszej nośności (podatnymi na odkształcenia) w przeciwieństwie do sztywnych konstrukcji betonowych. Jest to również niezastąpione rozwiązanie w strefach aktywności sejsmicznej. Wiodąca seria produktów Maccaferri do zbrojenia gruntu, zawierająca geosiatki MacGrid WG, ParaGrid i ParaLink o wytrzymałości do 1350 kn/m, umożliwia ponowne wykorzystanie materiału z wykopu jako gruntu zasypowego, redukując tym samym koszty transportu materiałów na budowę i w rezultacie zmniejszając zanieczyszczenie środowiska naturalnego. Geosiatki ParaLink będące w ciągłym użyciu na całym świecie od ponad 30 lat, są jedną z najbardziej sprawdzonych i przetestowanych spośród wszystkich istniejących geosiatek. Oszczędności wynikające z możliwości ponownego użycia materiału z wykopu jako gruntu zasypowego mogą mieć kluczowy wpływ na realizację projektu. Ponadto tworzenie konstrukcji hybrydowych poprzez łączenie różnych typów geosiatek, często pozwala na stworzenie bardziej efektywnych i szybszych w montażu projektów, w porównaniu z tradycyjnymi metodami. Grunt zbrojony Maccaferri Terramesh System i Green Terramesh łączą w sobie elastyczność zbrojenia gruntu z korzyściami systemu modułowego. Dzięki fabrycznie wbudowanym elementom czołowym, wzmocnieniom geosiatkami oraz dostępności w różnych wymiarach, systemy te montowane są w bardzo krótkim czasie. W przypadku zazielenionych skarp i zboczy bardzo ważnym elementem jest wysiew roślinności po montażu. Maccaferri oferuje pomoc w doborze odpowiednich mieszanek nasion, górnej warstwy gleby oraz produktów zabezpieczających przed erozją. 6

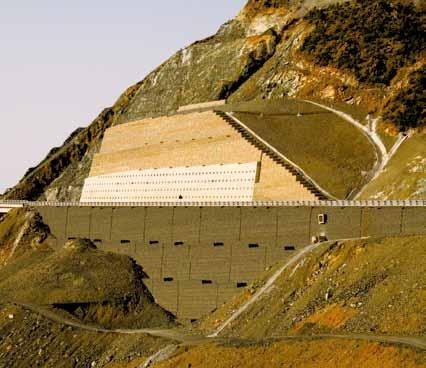

7 Gabionowe konstrukcje oporowe i grunt zbrojony W przypadku braku miejsca na zastosowanie tradycyjnego gruntu zbrojonego, wskazane jest użycie gwoździowania gruntu. W połączeniu z gwoździami gruntowymi zapewniającymi stateczność globalną oblicowanie elastyczne Macmat R lub MacSteel zapewniają stateczność powierzchniową oraz zabezpieczają przed osuwaniem się gruntu pomiędzy gwoździami. We współpracy z czołowymi uczelniami technicznymi, firma Maccaferri opracowała oprogramowanie, umożliwiające analizę stateczności konstrukcji gruntowych. Oprogramowanie MacSTARS wykorzystuje najnowsze metody projektowe do sprawdzania stateczności lokalnej i globalnej całego zbocza. Systemy gruntu zbrojonego oferowane przez Maccaferri z powodzeniem stosowane są do posadawiania autostrad, linii kolejowych i lotnisk na całym świecie. Ściany oporowe z paneli betonowych W przypadku konieczności zastosowania gruntu zbrojonego z betonowymi panelami okładzinowymi w obszarze zurbanizowanym lub gdy nie ma możliwości wykonania nasypu z gruntu zbrojonego, Maccaferri oferuje system MacRES. Ściany oporowe z gruntu zbrojonego MacRES, ze względu na swoje właściwości przenoszenia dużych obciążeń, są również wykorzystywane w przemyśle górniczym. MacRes Taśmy stalowe lub polimerowe ParaWeb montowane są poziomo w trakcie budowy pomiędzy warstwami zagęszczonego gruntu tworząc grunt zbrojony. System MacRES ParaWeb dostarczany jest z polimerowymi uchwytami zabetonowanymi w panelach okładzinowych, dzięki czemu jest odporny na korozję. Sprawdza się on idealnie w środowisku agresywnym np. w miejscach posypywania dróg solą lub wykorzystania gruntu zasypowego z recyclingu. Stosowany na całym świecie system MacRES z betonowymi panelami okładzinowymi, łatwo dopasowuje się do otoczenia ze względu na dostępną szeroką gammę barw i faktur. 7

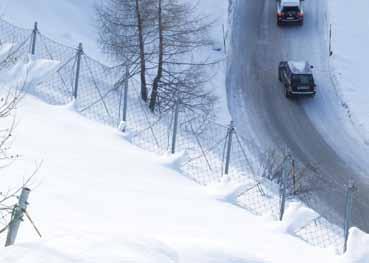

8 Ochrona przed spadającymi odłamkami skalnymi i lawinami jest kluczowym elementem bezpieczeństwa infrastruktury w obszarach górskich. Nawet niewielkie obrywy skalne lub spływy rumowiskowe, które mogą zablokować ciągi komunikacyjne, poważnie uszkodzić budynki lub inną infrastrukturę i mogą mieć daleko idące skutki ekonomiczne poza tymczasowym zakłóceniem. Maccaferri posiada ponad 50-letnie doświadczenie w budowie systemów zabezpieczających oraz zmniejszaniu ryzyka wystąpienia niebezpieczeństwa spadających odłamków sklanych w obszarach górskich. Maccaferri oferuje różnorodne zabezpieczenia ścian skalnych i stoków śnieżnych, zmniejszając tym samym wystąpienie ryzyka dla ludzi, budynków i infrastruktury. Często zabiegi te składają się z wielu współpracujących ze sobą elementów konstrukcyjnych, zapobiegających wystąpieniu niebezpieczeństwa lub zatrzymujących spadające odłamki skalne przed obiektem zabezpieczanym. Stosowane rozwiązania obejmują wysokowytrzymałe siatki stalowe z kotwami, które stabilizują zbocza skalne, jak również bariery przeciwodłamkowe, które przechwytują spadające odłamki oraz lawiny. W celu przeciwdziałania niestandardowym sytuacjom firma Maccaferri opracowała specjalne hybrydowe bariery tłumiące oraz bariery przeciwrumowiskowe dostosowane do różnych warunków terenowych. Używając zaawansowanego oprogramowania firma Maccaferri zapewnia pełne wsparcie techniczne projektantom, które uwzględnia trudne warunki terenowe i indywidualne wymagania klienta. 8

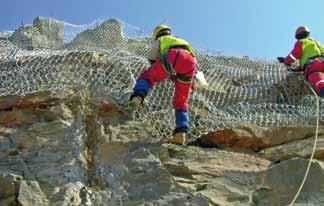

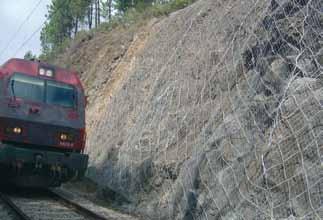

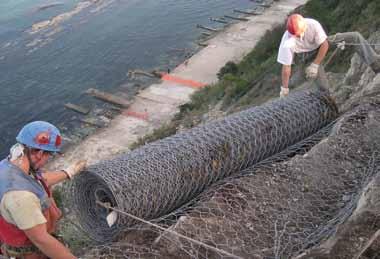

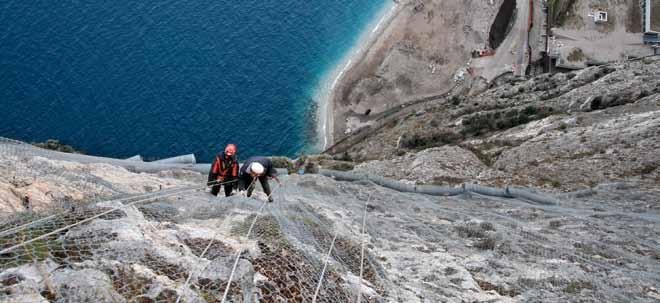

9 Zabezpieczenia przed spadającymi odłamkami skalnymi Kurtyny siatkowe Kurtyny siatkowe montowane są na zboczach skalnych w celu przechwycenia spadających odłamków skalnych i umożliwienia dalszego spadania w sposób kontrolowany, do podnóża zbocza. Podwójnie zaplatana stalowa siatka, elastyczna we wszystkich kierunkach, z łatwością dopasowuje się do kształtu zbocza. Co więcej, w razie uszkodzenia drutu, w przeciwieństwie do siatek z pojedynczym splotem, podwójny splot uniemożliwia rozprucie się siatki. Systemy Steelgrid i Steelgrid HR to siatki o wysokiej wytrzymałości, wykorzystywane jako kurtyny przy znacznych obciążeniach na wysokich zboczach z dużą ilością rumoszu oraz przy obciążeniu śniegiem i/lub lodem. Stalowe liny wysokiej wytrzymałości wplatane są na etapie produkcji w podwójnie splataną siatkę tworząc Steelgrid i Steelgrid HR. Dużym atutem tego zabezpieczenia jest możliwość jednoczesnego montażu dwóch materiałów (siatek i lin stalowych), co wpływa na redukcję kosztów projektu oraz czasu instalacji. Panele z siatki pierścieniowej są aktualnie najbardziej wytrzymałym systemem dostępnym w ofercie Maccaferri. Właściwości panelu dostosowywane są do technicznych wymagań projektu. Strong Net Steelgrid Steelgrid HR Panele pierścieniowe Zabezpieczenia aktywne Oferowane systemy wysokowytrzymałych siatek zostały zaprojektowane do współpracy z zakotwieniami skalnymi w celu zwiększenia stateczności niestabilnych powierzchniowo zboczy skalnych. Stalowe panele linowe HEA lub Steelgrid HR, dzięki sztywności materiału, z którego są wykonane, znacznie lepiej sprawdzają się przy stabilizacji powierzchniowej niż typowe stalowe siatki splatane. Zapewniają one wysoką wytrzymałość przy minimalnym odkształceniu oraz zapobiegają odrywaniu się mas skalnych, zmniejszając tym samym poziom erozji zbocza, a zwiększając poziom bezpieczeństwa. Te niezwykle wytrzymałe systemy są dostępne z różnymi rodzajami powłok ochronnych w celu dostosowania do okresu ich użytkowania. Strong Net Steelgrid HR Steelgrid Panele HEA Kotwy Stalowe i z włókien szklanych 9

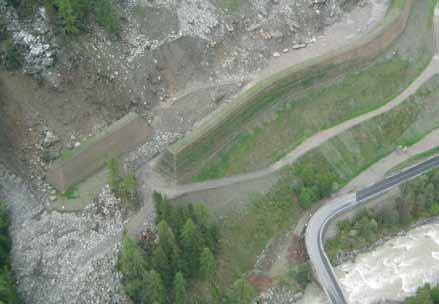

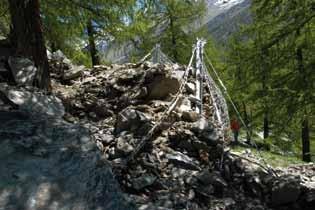

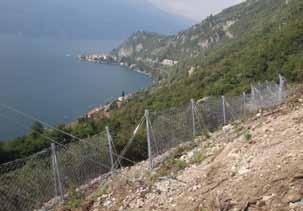

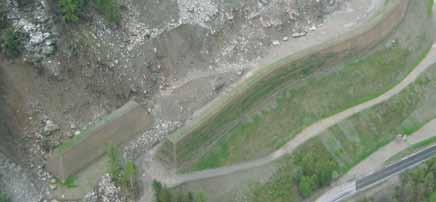

10 Bariery przeciwodłamkowe Ze względów ekonomicznych, technicznych i topograficznych, w niektórych sytuacjach najlepszym rozwiązaniem jest zastosowanie barier przeciwodłamkowych. Bariery te są montowane tak, aby przechwytywać i zatrzymywać spadające odłamki skalne. Bariera to zestaw komponentów o określonej wysokości i długości, zdolny przyjąć energię kinetyczną w zakresie od 500 do 5000 kj. Asortyment barier przeciwodłamkowych Maccaferri został przetestowany zgodnie z europejskimi wytycznymi ETAG 027 i otrzymał znak CE. W celu przeciwdziałania niestandardowym sytuacjom, Maccaferri opracowała specjalne systemy hybrydowe, tłumiące oraz przeciwrumowiskowe. Bariery hybrydowe używane są od ponad 10 lat. Bariery tłumiące uznano za najskuteczniejsze, na podstawie wielu niezależnych testów. Bariery przeciwrumowiskowe montowane są zazwyczaj w naturalnych lub sztucznych ciekach wodnych w celu zabezpieczenia infrastruktury przed napływem rumowiska. Bariery przeciwodłamkowe Bariery tłumiące Bariery przeciwrumowiskowe Nasypy przeciwodłamkowe Nasypy przeciwodłamkowe zostały stworzone do ochrony infrastruktury i budynków przed ryzykiem spadających dużych odłamków skalnych, spływów rumowisk lub spływów błotnych tam gdzie nie ma możliwości montażu innego systemu bezpośrednio na zboczu. Nasypy przeciwodłamkowe Paraprodukty Geosiatki MacGrid WG Geosiatki Nasypy przeciwodłamkowe Maccaferri wykonywane są z gruntu zbrojonego, przy wykorzystaniu miejscowego materiału. Dostępne są różnorodne sposoby oblicowania, łącznie z roślinnym, co korzystnie wpływa na środowisko i posiada walory estetyczne. Nasypy przeciwodłamkowe Maccaferri zaprojektowane są tak, aby pochłaniać skutki ekstremalnych uderzeń odłamków skalnych, praktycznie bez ograniczeń prędkości, objętości i energii wytworzonej podczas uderzenia. W przeciwieństwie do barier przeciwodłamkowych, nasypy mogą przyjąć znacznie większą ilość uderzeń bez konieczności naprawy. Nasypy te mają również zastosowanie w ochronie przeciwlawinowej. Gabiony Terramesh System Green Terramesh 10

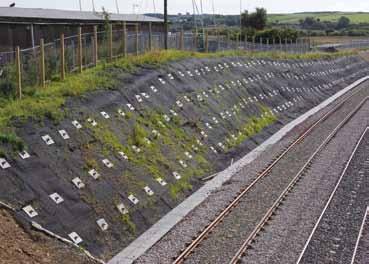

11 Zabezpieczenia przed spadającymi odłamkami skalnymi Gwoździowanie gruntu Gwoździowanie gruntu to technologia używana do wzmacniania skarp wykopów lub naturalnych zboczy, polegająca na zbrojeniu gruntu poprzez wprowadzanie cięgien. Gwoździe odpowiadają za stateczność globalną konstrukcji i połączone są z powierzchniowym systemem oblicowania. Wzmocnienie powierzchniowe może być ciężkie (torkret), elastyczne (MacMat R, MacSteel ) lub lekkie (MacMat, MacGrid T) z obudową roślinną. MacMat R Geomaty zbrojone Kotwy Stalowe i z włókien szklanych Strong Net Steelgrid Steelgrid HR System oblicowania elastycznego powstrzymuje przed osuwaniem się przypowierzchniową część pomiędzy gwoździami, która może w niektórych przypadkach zdestabilizować całe zbocze. Do projektowania oblicowania elastycznego, firma Maccaferri stworzyła specjalne oprogramowanie BIOS, wykorzystujące najaktualniejsze metody kalkulacji. Bariery przeciwlawinowe Bariery przeciwlawinowe zostały zaprojektowane tak, aby zatrzymywać warstwy śniegu znajdujące się w potencjalnej strefie lawinowej, zapobiegając w ten sposób zejściu lawiny. Siła wywierana przez warstwę śniegu przekazywana jest na barierę i dalej za pomocą systemu kotwienia i słupów do podłoża gruntowego. Elastyczność barier przeciwlawinowych Maccaferri pozwala zmniejszyć obciążenie wywierane na konstrukcję, umożliwiając sprawną instalację. Bariery przeciwlawinowe Może zdarzyć się konieczność instalacji kilku rzędów barier, powyżej lub poniżej potencjalnego miejsca awarii. Ograniczają one rozprzestrzenianie się strefy ścinania i przemieszczania się mas śnieżnych. Wszystkie systemy barier przeciwlawinowych Maccaferri zostały zatwierdzone przez FOEN (Federalny Urząd ds. Środowiska) oraz SLF WSL (Szwajcarski Federalny Instytut ds. Śniegu i Lawin) w Davos w Szwajcarii, zgodnie z Dyrektywą Techniczną

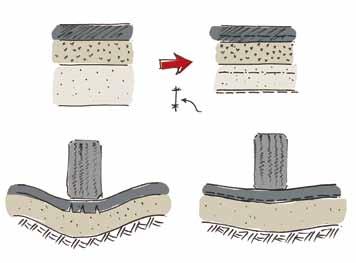

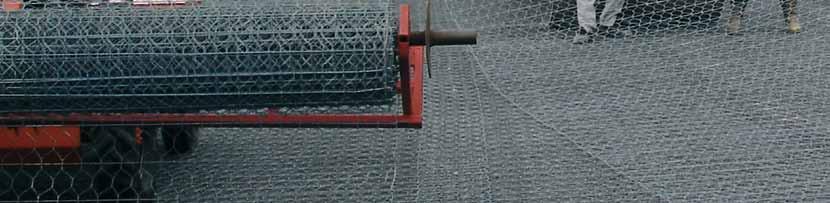

12 Niezależnie od tego czy ma powstać leśna żwirowa ścieżka na słabonośnym gruncie czy wielopasmowa autostrada, po której poruszać się będą tysiące pojazdów każdego dnia, Maccaferri oferuje doradztwo techniczne oraz szeroki zakres rozwiązań, uwzględniających rygorystyczne wymagania konstrukcji drogowych. Nadmierne obciążenia nawierzchni powodują przedwczesne jej uszkadzanie np. tworzenie się kolein lub spękań. Maccaferri wykorzystuje najnowsze oprogramowanie do projektowania dróg, umożliwiające optymalizację ich wzmocnienia oraz dobór odpowiednich grubości warstw nawierzchni. Czynniki, umożliwiające zmniejszenie kosztów budowy to: redukcja materiałów konstrukcyjnych, zwiększenie wytrzymałości zmęczeniowej, wykorzystanie wiodących produktów wzmacniających, stabilizujących i drenażowych. Zalety wzmocnionych nawierzchni to rzadsza konserwacja i mniejsze zużycie materiałów, co w porównaniu z nawierzchniami niezbrojonymi zapewnia redukcję kosztów. RoadMesh MacGrid AR MacGrid EG /WG Całkowite oszczędności materiału Zbrojenie międzywarstwowe 12

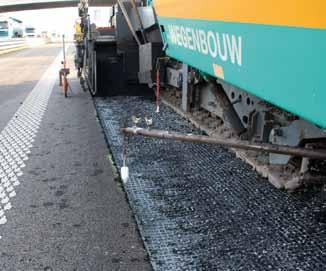

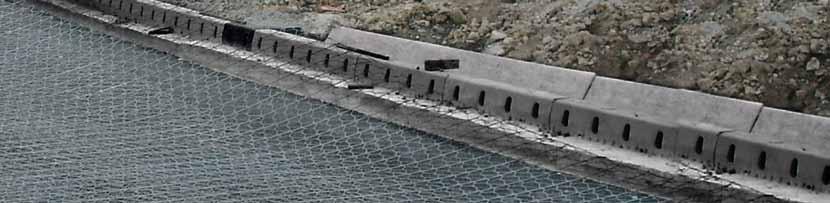

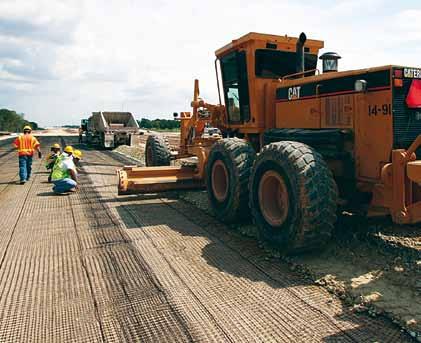

13 Podatne nawierzchnie drogowe Zbrojenie nawierzchni asfaltowych Zbrojenie nawierzchni asfaltowych ma kluczowy wpływ na redukcję spękań, odkształceń termicznych, powstawania rys i zmęczenia materiału nawierzchni. Zbrojenie nawierzchni i redystrybucja naprężeń powodują następujące korzyści: RoadMesh redukcję spękań nawierzchni, poprawę rozkładu obciążeń w nawierzchni, poprawę nośności konstrukcji nawierzchni, zwiększenie odporności na koleinowanie. MacGrid AR Zbrojenie nawierzchni asfaltowych Zdolność zbrojenia do przenoszenia obciążeń zależna jest od rodzaju zbrojenia, umiejscowienia zbrojenia w konstrukcji oraz współpracy zbrojenia z nawierzchnią asfaltową. Nieciągłości nieuchronnie prowadzą do pęknięć w nawierzchni asfaltowej. Maccaferri oferuje różnorodne systemy zbrojeń nawierzchni asfaltowych, od podwójnie zaplatanej siatki stalowej Road Mesh, wykorzystywanej do zbrojenia nawierzchni, po geosiatki poliestrowe lub z włókien szklanych MacGrid AR, wykorzystywanych do redukcji spękań odbitych. Wzmacnianie podbudowy W konstrukcjach nawierzchni niezwiązanych, w tym ścieżek leśnych, ciągów komunikacyjnych w kopalniach, na budowach oraz parkingach, zastosowanie odpowiednich geosyntetyków umożliwia: MacTex Geowłókniny MacTex W Geotkaniny Paraprodukty Geosiatki MacDrain Geokompozyt Drenażowy przenoszenie większych obciążeń, wydłużenie okresu użytkowania konstrukcji, MacGrid AR Zbrojenie nawierzchni asfaltowych MacGrid EG MacGrid WG Geosiatki redukcję grubości warstwy, redukcję koleinowania. Oprogramowanie MacREAD (MACcaferri Road Equivalent Assistant for Design) pomoże dobrać odpowiednią geosiatkę i geotekstylia Maccaferri oraz dostosuje materiały do wymagań projektu, przy jednoczesnej optymalizacji kosztów. 13

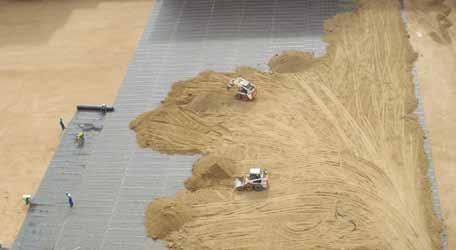

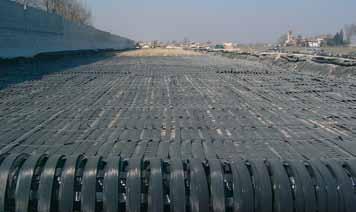

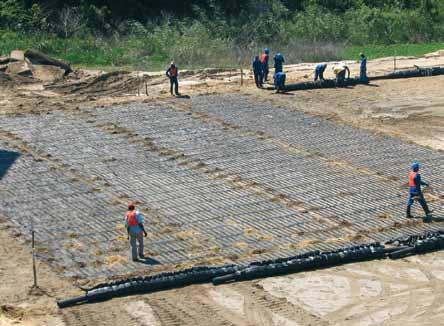

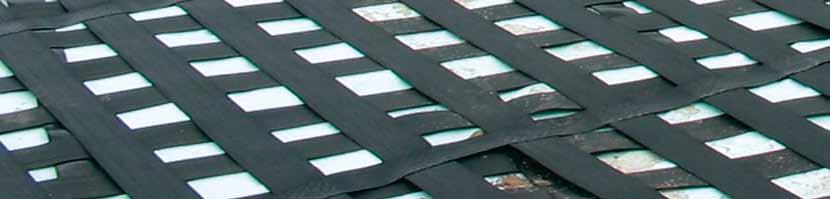

14 Kiedy nasypy (pod drogi, koleje, lotniska, parkingi czy magazyny) konstruowane są na gruntach nienośnych, powstaje ryzyko nierównomiernych osiadań z powodu słabej nośności gruntów, pustek podziemnych lub lejów krasowych. Geosyntetyki Maccaferri są sprawdzonym rozwiązaniem do wzmacniania gruntów, redukowania nierównomiernych osiadań oraz przyspieszania konsolidacji gruntów spoistych. W razie konieczności, wysokowytrzymałe geosiatki można stosować w połączeniu z palami, co umożliwi zachowanie większych ich rozstawów w konstrukcji i zwiększy jej efektywność. Nasypy posadowione na palach Istnieje wiele sytuacji, w których konieczna jest redukcja osiadań nasypów posadowionych na nienośnych gruntach. W takich sytuacjach typowy nasyp posadowiony jest na palach fundamentowych. Maccaferri rekomenduje wykorzystanie w tej sytuacji geosiatek Paralink lub MacGrid WG w połączeniu z geotkaninami MacTex W lub C, które mogą być stosowane jako płyta fundamentowa nasypu. Geosyntetyki przenoszą obciążenia od nasypu, przekazując je na pale fundamentowe. Paraprodukty MacGrid WG MacTex W Liczne projekty na całym świecie zostały zaprojektowane z wykorzystaniem oprogramowania MacBARS (MACcaferri Basal Reinforcement Software). Maccaferri, jako lider i ekspert w tej dziedzinie działając z zespołem ekspertów gotów jest pomóc klientowi zidentyfikować i znaleźć rozwiązania najbardziej optymalne pod względem zarówno projektowym jak i ekonomicznym. 1

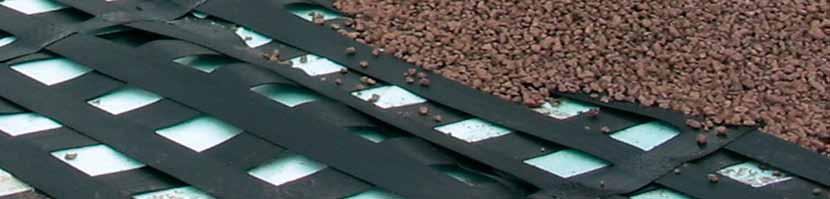

15 Wzmacnianie podstaw nasypów Nasypy na pustkach Na niektórych obszarach mogą, w sposób nagły, powstać kawerny lub naturalne zapadliska wywołane szkodami górniczymi lub skutkami naturalnymi. Aby zapobiec zapadnięciu się obszaru, konieczne jest zastosowanie zbrojenia, zazwyczaj u podstawy nasypu. Geosiatki ParaLink o wysokiej wytrzymałości i małym wydłużeniu spełniają najbardziej rygorystyczne wymagania projektowe i używane są w tych aplikacjach od wielu lat w połączeniu ze specjalistyczną wiedzą i wsparciem technicznym Maccaferri. Paraprodukty MacGrid WG MacTex W Nasypy na gruntach słabonośnych Nasypy posadowione na gruntach spoistych lub aluwialnych mogą poddawać się osiadaniu przy bezpośrednim posadowieniu. Paraprodukty MacGrid WG W celu przyspieszenia konsolidacji gruntu, stosuje się drenaż pionowy MacDrain, który najczęściej połączony jest ze zbrojeniem podstawy nasypu, ograniczającym nierównomierne osiadanie konstrukcji. MacTex W MacDrain W takich przypadkach są stosowane Geosiatki ParaLink o wysokiej wytrzymałości i małym wydłużeniu lub geosiatki MacGrid WG lub geotkaniny MacTex W i C. Wyspecjalizowani inżynierowie Maccaferri, korzystając ze specjalistycznego oprogramowania do projektowania, są w stanie dostarczyć bezcenną wiedzę przy rozwiązywaniu tego typu problemów. 15

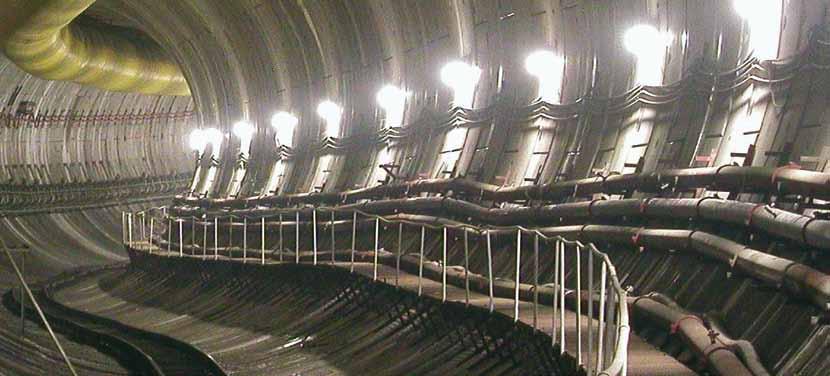

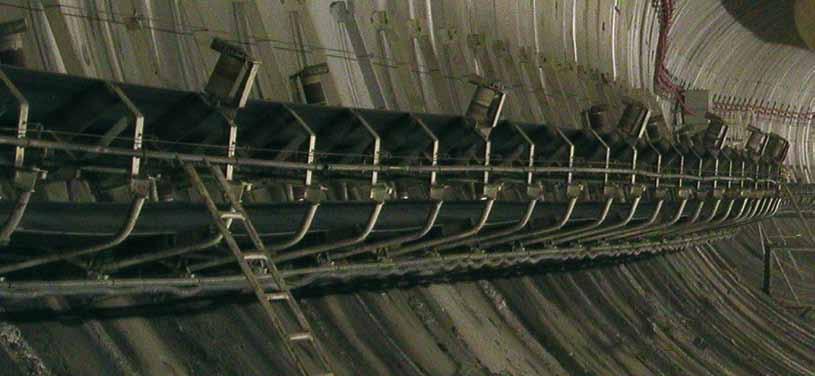

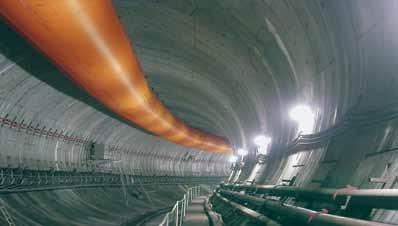

16 Tunelowanie Drążenie tunelu, w zależności od jego wymiarów, możliwości technicznych oraz warunków geotechnicznych może odbywać się metodą tradycyjną lub zmechanizowaną tarczą TBM. W ostatnim czasie, Maccaferri połączyła się z firmą ELAS Geotechnica - specjalistą w dziedzinie budowy tuneli. Maccaferri poszerzyła w ten sposób swoje możliwości w zakresie wykonywania tuneli metodami tradycyjnymi oraz TBM. Metoda tradycyjna Zbrojenie i wzmacnianie są technikami wykorzystywanymi do stabilizacji przodka i ścian podczas drążenia tuneli metodą tradycyjną. Umożliwiają one szybki i bezpieczny postęp prac, nawet przy bardzo dużych średnicach. Umieszczane w całym przekroju tunelu profile z włókna szklanego tworzą kolejne sekcje zbrojące, przejmują siły powstałe podczas robót oraz zapobiegają zawaleniu się mas ziemnych (ADECO-RS). Dostępne są również kotwy stalowe oraz z włókna szklanego. W problematycznych gruntach, gdzie montaż lub kotwienie sekcji jest trudne do wykonania, rekomendowane jest użycie sytemu P.E.R Ground. Jest to iniekcyjny system zbrojenia wyposażony w rękaw, do którego wpompowywany jest zaczyn. Zwiększając objętość rękawa zagęszcza się grunt wokół elementu zbrojącego. Rękaw redukuje straty zaczynu i skutki wymywania gruntu. Do szybkiego zredukowania poziomu wód gruntowych instalowane są rury drenażowe. Niespodziewany lub nagły napływ wody może zostać zablokowany za pomocą żywicy poliuretanowej, która utworzy szczelną powłokę w formie piany. Słabe grunty można polepszyć przy pomocy wielofunkcyjnego i wysoko wydajnego iniektu GroutMaster. Jest on stosowany w celu zmniejszenia wodoprzepuszczalności gruntów, zmniejszenia osiadań, redukcji upłynnienia gruntów, poprawienia spójności gruntów ziarnistych, ograniczenia pęcznienia gruntów oraz do wypełniania szczelin i pustek. Łuki stalowe B Zero Tondo stosowane są jako obudowa wstępna do podparcia ścian górotworu. Ten unikatowy, rurowy łuk stalowy wypełniony jest betonem, co umożliwia większe wzmocnienie niż w przypadku tradycyjnego łuku stalowego. Dzięki betonowemu wypełnieniu możliwe jest zmniejszenie ilości łuków, co bezpośrednio przekłada się na koszty i wydajność projektu. Zbrojenie rozproszone Wirand (z możliwością dodania Rocksil lub Apra) dodane do betonu natryskowego stosowane są jako obudowa wstępna, ograniczająca deformację obrysu tunelu. W trakcie wykonania obudowy ostatecznej, włókna Wirand wykorzystywane są do strukturalnego zbrojenia mieszanki betonowej, która jest wylewana lub pompowana bezpośrednio do deskowań. Zmniejszenie tradycyjnych zbrojeń stalowych lub czasami wyeliminowanie ich przyczynia się do zmniejszenia Wirand FibroMac Zmniejszenie grubości obudowy tunelu B<A TRADYCYJNA Z WŁÓKNAMI WIRAND Zmniejszenie grubości obudowy tunelu Dodatki do betonu natryskowego B Zero TondoTM Łuki Stalowe Rury Zbrojenie drenażowe z włókien Stalowe lub szklanych z włókna szklanego Kotwy Akcesoria Stalowe lub i dodatki z włókien szklanych chemiczne 16

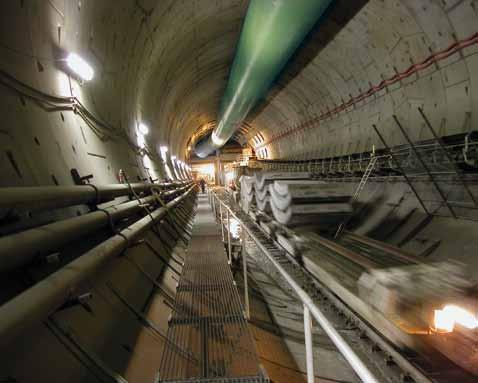

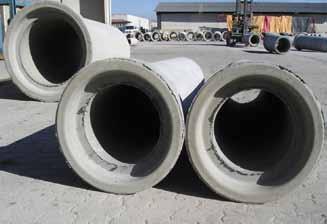

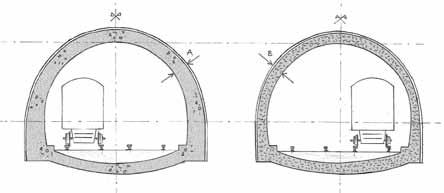

17 Tunele i posadzki przemysłowe Tunele TBM i elementy z betonu grubości obudowy i zwiększenia efektywności przedsięwzięcia. Beton ze zbrojeniem rozproszonym (SFRC) jest bardziej podatny, wodoszczelny i wytrzymały niż beton ze zbrojeniem tradycyjnym. FibroMac to polimerowe zbrojenie rozproszone, które w znacznym stopniu poprawia odporność ogniową betonu oraz redukuje zjawisko korozji betonu. Stosowanie ceramicznej okładziny zapewni estetyczne wykończenie tunelu. Wirand FibroMac Rury Akcesoria drenażowe i dodatki Stalowe lub chemiczne z włókna szklanego Zbrojenie z włókien szklanych Metoda TBM Drążenie tunelu metodą TBM wymaga natychmiastowej instalacji obudowy w postaci prefabrykowanych segmentów żelbetowych. Zbrojenie rozproszone Wirand może częściowo lub w uzasadnionych przypadkach całkowicie zastąpić tradycyjne zbrojenie prefabrykowanych segmentów. Polimerowe zbrojenie rozproszone FibroMac poprawia odporność ogniową betonu oraz redukuje zjawisko jego korozji. Drążenie metodą TBM wymaga wybudowania portali oraz szybów. Problemy z wodą gruntową i słabymi gruntami mogą być opanowane dzięki produktom Maccaferri/ELAS stosowanym do polepszenia gruntu i/lub redukcji jego wodoprzepuszczalności w szczególności produkt GroutMaster, rury drenażowe i żywice poliuretanowe. Ponadto, zbrojenie betonu prętami z włókna szklanego, ułatwia ewentualne modyfikacje w przyszłości, np. w przypadku budowy połączeń tuneli. Prefabrykaty z betonu Stosując włókna Wirand możemy zmniejszyć lub całkowicie wyeliminować tradycyjne zbrojenie przy produkcji elementów prefabrykowanych. Rozwiązanie to wydaje się być szczególnie wydajne w przypadku prefabrykatów o skomplikowanych kształtach, takich jak: rury betonowe, panele lub konstrukcje cienkościenne, krawężniki, koryta oraz elementy włazów lub zbiorników. W zależności od kształtu prefabrykatu, należy zastosować odpowiednio dobrany rodzaj zbrojenia rozproszonego Wirand. Włókna Wirand poprawiają podatność betonu, wytrzymałość na ścinanie, odporność uderzeniową i ogniową prefabrykowanych elementów. 17

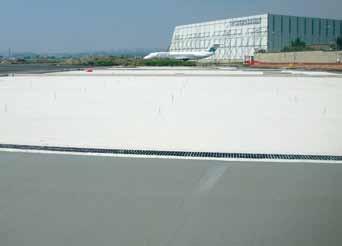

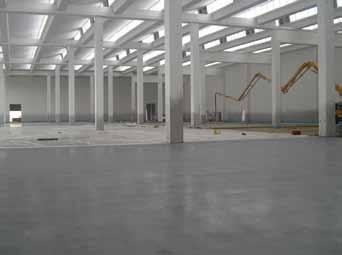

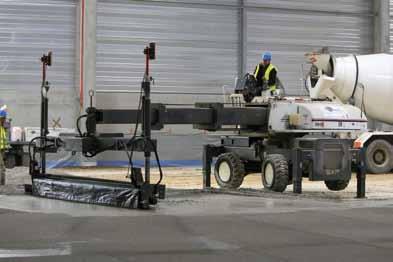

18 Tunele i posadzki przemysłowe Posadzki przemysłowe Zastosowanie zbrojenia rozproszonego zwiększa funkcjonalność płyt betonowych i posadzek przemysłowych stosowanych w magazynach, terminalach kontenerowych, podkładach zespolonych, płytach portów lotniczych i pasów startowych, betonowych nawierzchniach drogowych i posadzkach narażonych na wysokie temperatury. Zbrojenie rozproszone Wirand w betonie redystrybuuje naprężenia, przeciwdziała powstawaniu rys, mostkuje pęknięcia i zmniejsza ich rozwarcie. Włókna w betonie są rozmieszczone w trzech wymiarach, zapewniając funkcjonalność dokładnie tam, gdzie jest ona potrzebna. Włókna Wirand SFRC zwiększają funkcjonalność betonu, bardziej go upodatniają, poprawiają jego strukturę oraz wytrzymałość uderzeniową. W porównaniu z tradycyjnym zbrojeniem, Wirand (SFRC) może: zredukować powstawanie słabych punktów w płycie zwiększyć rozmiar panelu poprzez eliminację cięć piłą (nawet do 2500m 2 ), zredukować grubość płyty, być tańszy, szybszy i bezpieczniejszy w stosowaniu, zastąpić tradycyjne zbrojenia, zwiększyć możliwości produkcyjne. Włókna polipropylenowe FibroMac oferują pozastrukturalną korzyść redukcji rys skurczowych. Dodatkowo, Maccaferri dysponuje specjalistycznym sprzętem oferowanym wykonawcom posadzek, którym jest dozownik DOSO zbrojenia rozproszonego (stalowego i polipropylenowego) oraz zapewnia oprogramowanie do projektowania posadzek przemysłowych. Zapewnione jest pełne wsparcie do zintegrowania dozownika DOSO z linią technologiczną do produkcji betonu. Wirand FibroMac MacLine Geomembrana 18

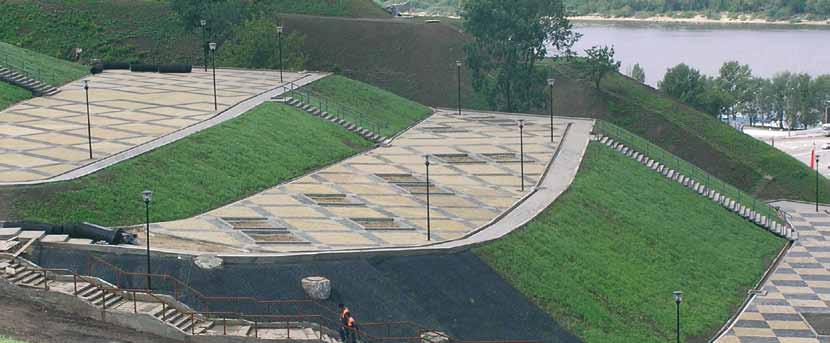

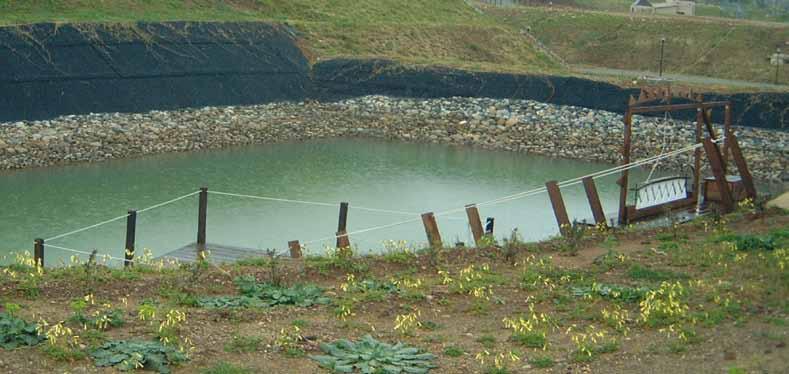

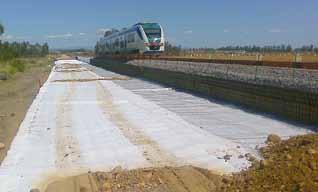

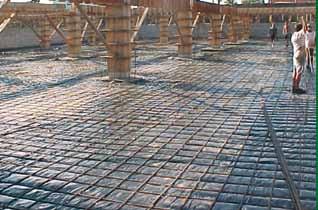

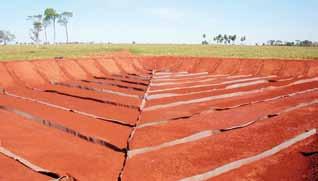

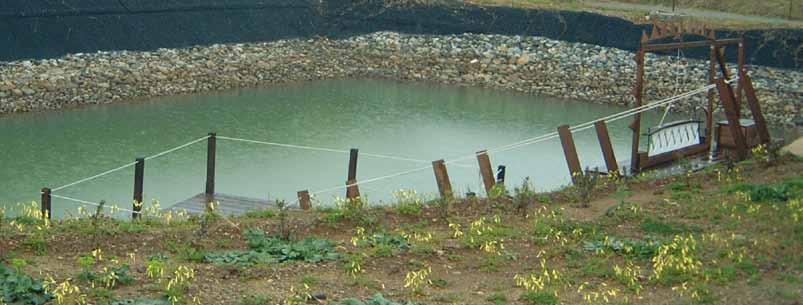

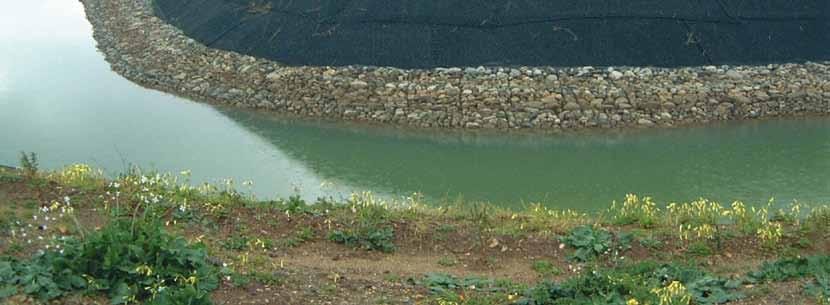

19 Zabezpieczenia przeciwerozyjne i drenaż Od momentu powstania firmy Maccaferri, zabezpieczenia i stabilizacja gruntów były główną misją firmy. Projektując systemy przeciwerozyjne i drenażowe, firma Maccaferri dokonała selekcji materiałów i technologii, tak aby stworzyć rozwiązania szyte na miarę danego problemu. Maccaferri oferuje szeroki wachlarz produktów przeciwerozyjnych: Biomac - mata biodegradowalna, MacMat - geomata zbrojona i niezbrojona, MacTex EC, MacWeb - geosyntetyk komórkowy i tradycyjnie, podwójnie zaplatany drut stalowy jako bazowy produkt koszy i materacy gabionowych Reno. Mając świadomość, że efektywne odprowadzenie wody zawsze było jednym z najistotniejszych czynników stabilizacji gruntów, firma Maccaferri stworzyła geokompozyty drenażowe MacDrain (ze sztywnym lub elastycznym rdzeniem) stanowiące fundamentalne narzędzie w projektowaniu ochrony przeciwerozyjnej lub systemów stabilizacji skarp. 19

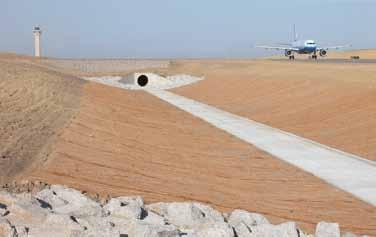

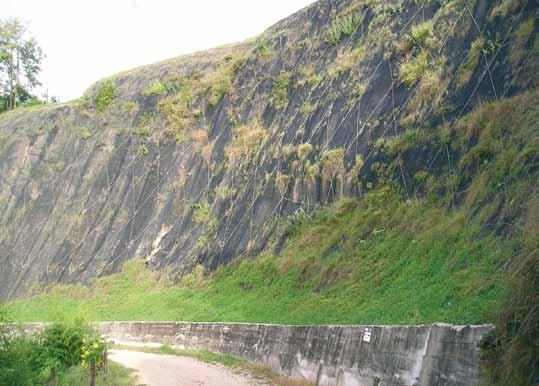

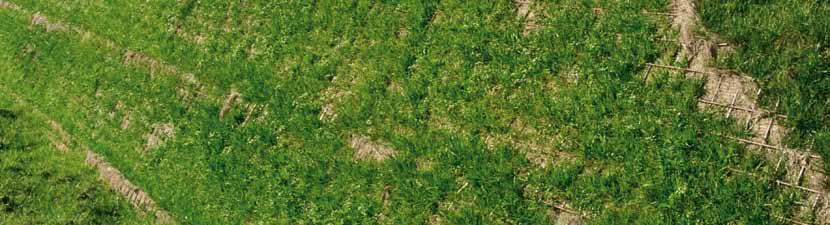

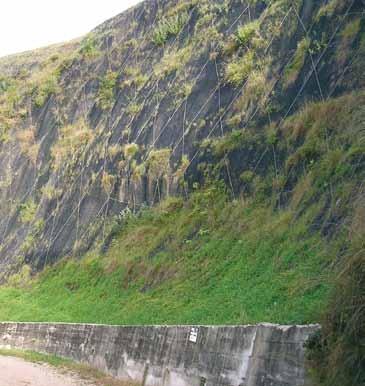

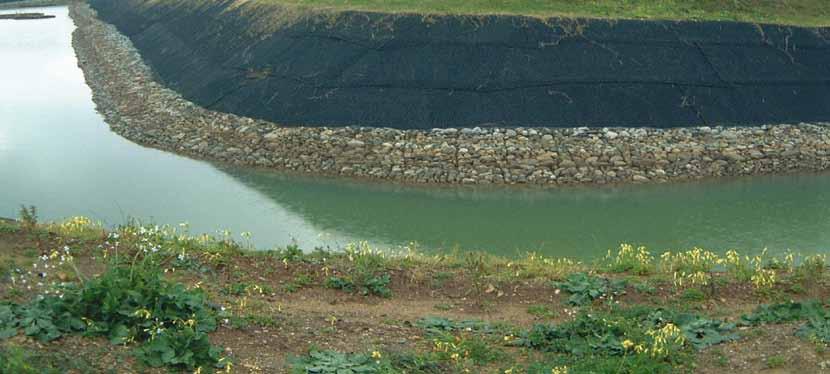

20 Zabezpieczenie skarp Skarpy są stale narażane na wpływ erozji naturalnej lub spowodowanej przez działanie człowieka, przez co mogą wymagać niektórych form zabezpieczenia. Powierzchniowe zabezpieczenia oferowane przez Maccaferri mogą mieć skutek krótkotrwały (mata biodegradowalna Biomac, antyerozyjne geotekstylia MacTex ) lub długoterminowy (geomata MacMat, geosyntetyk komórkowy MacWeb, materace gabionowe Reno ). Produkty te dodatkowo ułatwiają odbudowę roślinności na skarpach. Jeśli struktura skarpy jest niestabilna, rozwiązanie mogą stanowić bardziej zaawansowane systemy, zawierające zbrojenie gruntu (Green Terramesh, geosiatka ParaGrid / ParaDrain / MacGrid WG) lub systemy gwoździ gruntowych w połączeniu z bardziej tradycyjnymi technologiami. MacMat MacMat R BioMac Green Terramesh MacWeb Terramesh System Geosyntetyki komórkowe Mata przeciwerozyjna mocowana do skarpy Rowek kotwiący Geosyntetyk komórkowy 20

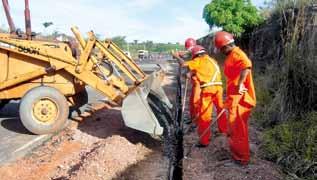

21 Zabezpieczenia przeciwerozyjne i drenaż Drenaż pionowy Powszechnie wiadomo, iż skuteczny drenaż jest jednym z kluczowych elementów skarp i konstrukcji takich jak: betonowe ściany oporowe, palościanki, ściany szczelinowe i konstrukcje w stałym kontakcie z gruntem. Jednakże bardzo często ten fakt jest pomijany. Wiele firm stosuje tradycyjny drenaż z kruszywa naturalnego, który nie tylko zajmuje większą przestrzeń ale też nie zapewnia długoterminowej ochrony. Produkty z serii geokompozytów drenażowych MacDrain stanowią oszczędniejszą i bardziej zaawansowaną technologicznie alternatywę do tradycyjnych metod drenażu z kruszywa naturalnego. Geokompozyty MacDrain sprawdzają się w kombinacjach z różnorodnymi geowłókninami (igłowaną, zgrzewaną, lub ze specjalnymi splotami) oraz różnymi typami rdzeni drenażowych (sztywnymi, elastycznymi). Możliwość łączenia tych produktów pozwala na dobranie optymalnego rozwiązania pod względem ekonomicznym i technicznym. MacDrain Drenaż poziomy Geokompozyty MacDrain zostały stworzone w celu zastąpienia tradycyjnych drenaży z kruszywa naturalnego. Stojąca woda w konstrukcji lub gruncie prowadzi do zamulenia drenażu. Geowłoknina przyłączona z jednej lub obu stron do rdzenia drenażowego przechwytuje cząstki gruntu i zabezpiecza rdzeń lub rury przed zamuleniem. Dobór odpowiedniego geokompozytu MacDrain (rdzenia drenażowego oraz rodzaju geotekstyliów) do poziomego lub powierzchniowego drenażu zależy od wielu czynników: oczekiwanego obciążenia, spodziewanego przepływu, rodzaju materiału/gruntu do odwodnienia (czysty, zanieczyszczony, etc.), gradientu hydraulicznego, powierzchni odwodnienia. Najoptymalniejsze rozwiązanie to takie, które pomoże przezwyciężyć problem natury technicznej i ekonomicznej, a dodatkowo zapewni szybki montaż i efektywność. MacDrain MacTex MacTex W 21

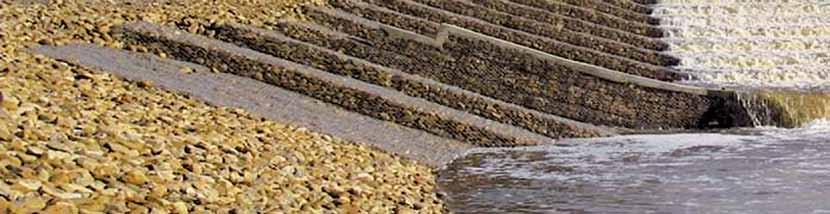

22 Maccaferri posiada ponad 100-letnie doświadczenie w pracach hydrotechnicznych oraz zabezpieczeniach i regulacjach rzek i cieków. Kosze gabionowe i Materace Reno są głównym elementem budowli hydrotechnicznych wymagających dużych przepływów takich jak: jazy, progi, falochrony czy baseny rozpraszające energię. Wraz z rozwojem geosyntetyków (geomaty MacMat ) i mat biodegradowalnych (Biomac C) wiele rozwiązań zostało przygotowanych tak, aby zaoferować odpowiednie produkty do danego stopnia ryzyka erozji. Maccaferri stworzyło również rozwiązania dla budowy zbiorników liniowych i rezerwowych, górniczych zbiorników odpadów poflotacyjnych, kanałów oraz stawów rolniczych i na polach golfowych. Zabezpieczenia podłużne cieków Zabezpieczenia podłużne to hydrotechniczne konstrukcje układane wzdłuż brzegu, równolegle do przepływu wody. Mają one różne zastosowanie, w tym: Gabiony Walce gabionowe Materace MacTex W BioMac Reno zabezpieczenie przeciwerozyjne brzegów, odbudowa uszkodzonych obwałowań, kontrola meandrowania rzek, Kiszki kokosowe Terramesh System Green MacTex MacMat MacMat R Terramesh kształtowanie kanału przepływowego, ochrona przeciwpowodziowa. Zaletą uregulowanego cieku wodnego są mniejsze ubytki brzegu wywołane erozją. Silny nurt, może jednak w dalszym ciągu destabilizować brzeg uszkodzony przez erozję. Dlatego też wybór zabezpieczenia brzegu rzeki musi być dostosowany do spodziewanego przepływu wody. Ważne jest również uwzględnienie roślinności, w celu dopasowania umocnienia do środowiska naturalnego. Zastosowanie materiałów i technik bioinżynieryjnych pomaga osiągnąć ten cel. Oprogramowanie MAC.R.A. 1 wspomaga projektowanie z uwzględnieniem takich rozwiązań. 22

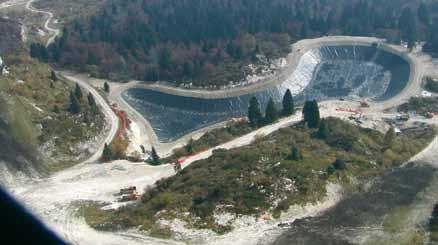

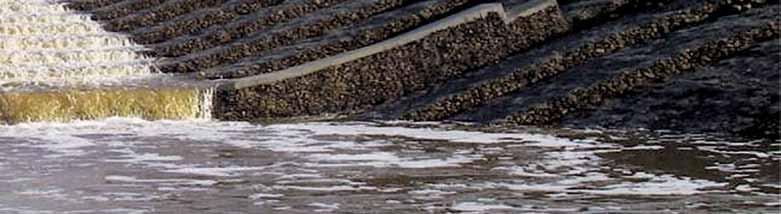

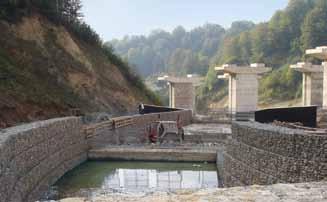

23 Konstrukcje hydrotechniczne Umocnienia poprzeczne Gabionowe konstrukcje jazów i progów są stosowane do kontrolowania silnego nurtu niosącego grunt i cząstki stałe. W razie konieczności wyciszenia nurtu, dorzecza wykładane są przeciwjazami. Konstrukcje te zmieniają hydrotechniczny profil przepływu, redukując siłę nurtu oraz jego zdolność do erozji i niesienia materiału, aż do osiągnięcia równowagi przepływu. Dobór odpowiedniego jazu uzależniony jest od topograficznych i hydrotechnicznych warunków. Do projektowania konstrukcji podłużnych i poprzecznych stosowane jest oprogramowanie MAC.R.A. 1 i MAC.R.A. 2, które pozwala na szybkie przeprowadzenie wstępnych obliczeń hydrotechnicznych, określenia charakteru zabezpieczenia brzegu i wymaganej konstrukcji poprzecznej. Gabiony Materace Reno MacTex Uszczelnienia zbiorników, jezior i kanałów Materace MacTex BioMac Reno Wykonywanie szczelnych okładzin ma wiele zastosowań, min. zabezpieczenie zbiorników do przechwytywania wód opadowych, składowisk odpadów lub zapobieganie przedostawaniu się zanieczyszczeń do wód gruntowych. W niektórych krajach na Świecie, Maccaferri jest nie tylko dostawcą tych produktów ale również zapewnia kompleksową obsługę, a w tym: pełne wsparcie techniczne przy projektowaniu, dostawy materiałów, asystę podczas montażu lub sam montaż. Dodatkowo, rolą Maccaferri jest zapewnienie pełnej dbałości o elementy środowiska przy montażu oraz zabezpieczenie go zgodnie z wymogami operacyjnymi. MacLine GCL MacLine MacMat MacMat R 23

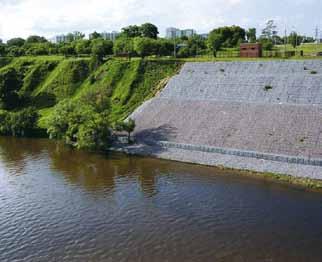

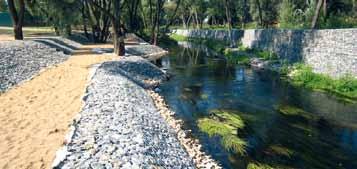

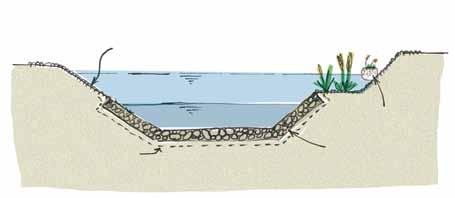

24 Konstrukcje hydrotechniczne Zabezpieczenia brzegów Skanalizowanie cieków wodnych obejmuje wykonanie kanału wodnego o regularnym przekroju poprzecznym. Zabieg ten umożliwia kontrolowanie meandrujących rzek, płynących w obszarach zabudowanych lub w pobliżu infrastruktury. Gdy przepływ czystej wody odbywa się kanałem po zanieczyszczonym gruncie lub na odwrót, ciek taki powinien zostać uszczelniony przed zanieczyszczeniem. Materace MacTex MacTex W Kiszki Reno kokosowe Kosze i materace Reno wraz z biodegradowalną matą przeciwerozyjną, często są stosowane do zabezpieczenia brzegów. W razie konieczności stosuje się je również na dnie kanału, w celu funkcji ochrony przed erozją. MacMat MacMat R BioMac Okładzina kanału może mieć wiele zastosowań: zmniejszenie utraty wody wskutek przesączania (geokompozyty z mat bentonitowych), poprawa stateczności brzegów, ochrona przeciwerozyjna brzegów i dna cieków, poprawienie chropowatości brzegów, w celu ukierunkowania przepływu. Zaprojektowanie odpowiedniego rozwiązania odbywa się przy pomocy programu MAC.R.A.1 MacMat WYSOKA WODA NISKA WODA Kiszka kokosowa MacTex Materac Reno 2

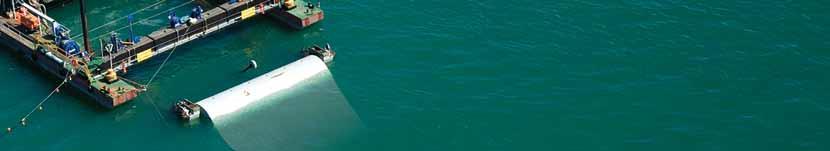

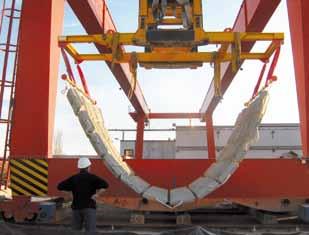

25 Zabezpieczenia wybrzeża i rurociągów Ochrona rurociągów i kabli podwodnych Kable i rurociągi podwodne, wbrew pozorom są bardzo ruchome ze względu na oddziałujące na nie duże siły. Waga tych konstrukcji nie jest wystarczająca aby im przeciwdziałać. Dodatkowo, obiekty te często uszkadzane są przez kotwice statków. Od ponad 30 lat, morskie, bitumiczne materace Sarmac wykorzystywane są jako balast elementów podwodnych. Ułożenie materacy na konstrukcjach podwodnych zwiększa ich masę oraz ogranicza przemieszczanie się. W zależności od przewidywanej siły prądów, zastosować można balast punktowy lub ciągły na całej długości konstrukcji. Materace Sarmac są elastyczne i nawet pod wpływem zimnej wody pozostają odkształcalne. Dodatkowo, mogą być stosowane jako przekładka pomiędzy rurami lub ich połączeniami. Maccaferri posiada alternatywny system w postaci betonowych materacy ACBM, składający się z bloków betonowych o określonym kształcie i połączonych ze sobą za pomocą lin. Materace te są elastyczne i dopasowują się do kształtu rury lub dna morza. Główną innowacją w tej dziedzinie i tym samym zaletą materacy ACBM są opatentowane szalunki przestawne umożliwiające produkcję systemu w miejscu montażu. Rozwiązanie to gwarantuje redukcję czasu montażu oraz kosztów transportu, minimalizując tym samym negatywny wpływ na środowisko. Sarmac ACBM Ochrona wybrzeża i stabilizacja dna morskiego Wielokierunkowe doświadczenie oraz szerokie portfolio Grupy Maccaferri pozwala na zastosowanie ochrony lub odbudowy wybrzeża, generując przy tym minimalny wpływ na środowisko naturalne. MacTube to tuba wykonana z trwałych i wysokowytrzymałych geotekstyliów i/lub geokompozytów, wypełniana na miejscu budowy zawiesiną z piasku i wody. Produkt MacTube wykorzystywany jest do budowy wałów ochronnych, tymczasowego zabezpieczenia plaż przed napływem wody podczas robót, falochronów oraz odbudowy wydm. MacBag został opracowany na wypadek prac awaryjnych oraz jako fundament prac i nasypów podwodnych. Produkowany w różnych rozmiarach z polipropylenowych lub poliestrowych geotekstyliów, MacBag może być wypełniany na miejscu budowy piaskiem, mieszanką piasku i wody lub zaczynem. Geotkaniny i geowłókniny Maccaferri (MacTex ) zapewniają filtrację oraz rozdzielenie warstw, chroniąc podstawy konstrukcji przed erozją. System zapewnia w ten sposób większą stabilność prac oraz zmniejsza zapotrzebowania na systematyczne wymiany gruntu. Dociążone materace filtracyjne BFM (Ballasted Filter Mattress) to unikatowy geokompozyt, wykorzystywany jako fundament pod brzegowy narzut kamienny, falochrony i inne prace wodne. Po raz pierwszy wykorzystano materace BFM w słynnym na światową skalę projekcie MOSE w Wenecji. Dociążone materace filtracyjne BFM to produkt, który łączy w sobie funkcję filtrowania i rozdzielenia, a jego wysoka gęstość umożliwia montaż pod wodą. MacTube MacBag BFM Dociążone materace filtracyjne MacTex Gabiony Materace Reno 25

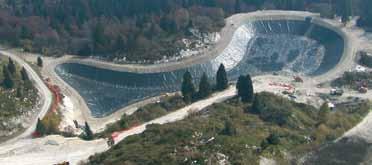

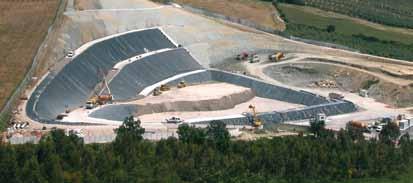

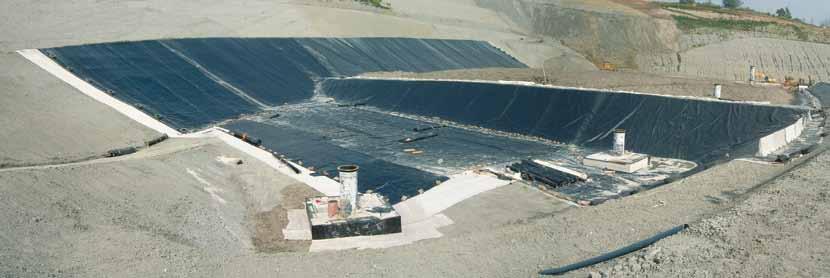

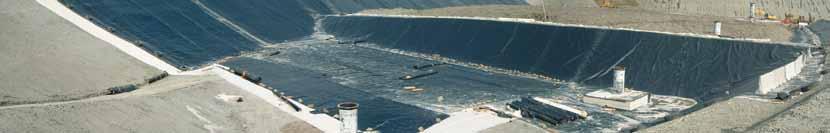

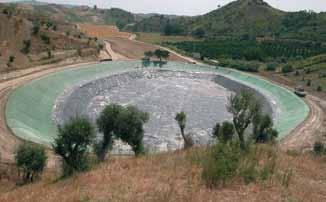

26 Firma Maccaferri posiada bardzo duże doświadczenie w projektowaniu składowisk odpadów oraz zabezpieczaniu terenów przed zanieczyszczeniem. Te umiejętności wzięły się z pogłębienia dotychczasowej wiedzy dotyczącej analiz stateczności obiektów geotechnicznych, a także doświadczenia w budowie i uszczelnianiu kanałów. Współpracujący z Maccaferri inżynierowie zaangażowani w prace publiczne, przyczynili się do rozwoju szerokiej gamy produktów i technologii, które odpowiadają rygorystycznym wymaganiom rynku. W niektórych regionach świata Maccaferri opracowuje produkty dedykowane do konkretnych zleceń, wraz z całościowym nadzorem nad budową, poszerzając w ten sposób swoje doświadczenie. Połączenie inżynierskiej wiedzy, szerokiej gamy produktów i rozwiązań technologicznych, doskonałej logistyki oraz wykwalifikowanej kadry, uczyniły Maccaferri liderem tego wrażliwego rynku. Proponowane przez Maccaferri rozwiązania, stosowane są nie tylko do składowisk odpadów ale również w przemyśle górniczym przy odpadach poflotacyjnych lub lagunach osadowych. Systemy uszczelniające - podłoże System uszczelnienia podłoża to najbardziej wrażliwy element budowy składowisk odpadów, ponieważ musi chronić grunt i wody gruntowe przed zanieczyszczeniem. Systemy te są również istotnymi elementami składowania odpadów poflotacyjnych na obszarach górniczych. Firma Maccaferri zaprojektowała wiele kombinacji tych systemów, w zależności od charakteru składowanego materiału oraz jego wpływu na środowisko. Rozwiązania te są połączeniem naturalnych i syntetycznych materiałów, służących osiągnięciu wymaganego stopnia zabezpieczenia oraz optymalizacji sprawności konstrukcji. MacTex MacTex W MacLine Paraprodukty MacGrid WG MacDrain MacLine GCL 26

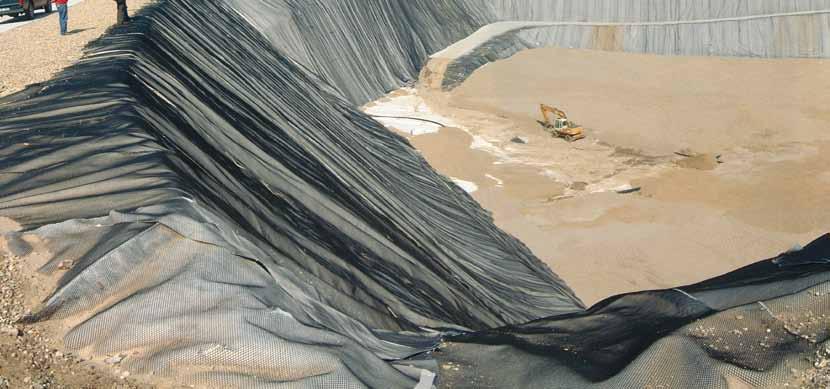

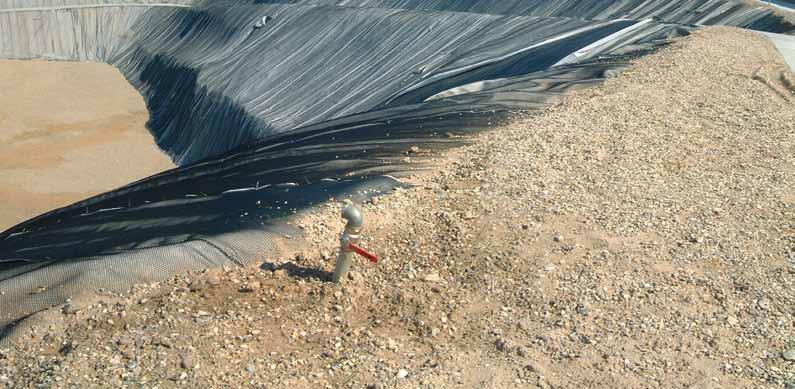

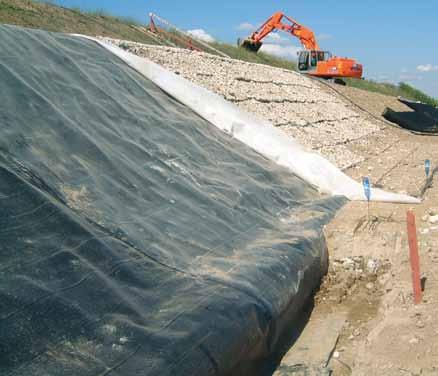

27 Składowiska odpadów Systemy uszczelniające przykrycie System uszczelniania powierzchniowego stanowi ważny element procesu ochrony środowiska naturalnego przed zanieczyszczeniem ze strony składowisk odpadów czy lagun osadowych. Zazwyczaj stosowanie tego systemu jest częścią ogólnego projektu rekultywacji istniejącego krajobrazu. Jego zadania to: odgazowanie metanu powstałego z degradacji odpadów do atmosfery, zapobieganie przed napływem wód opadowych do komory oraz utworzenie odpowiedniego podłoża dla wzrostu roślinności. Gabiony Materace Terramesh Reno System Paraprodukty MacGrid WG MacLine GCL MacDrain MacMat MacMat R Zbrojenie niezdatnych gruntów i odpadów Ciągłe zwiększanie się ilości wytwarzanych odpadów na jednego mieszkańca oraz trudności w składowaniu ich, wymagają od zarządców maksymalizacji pojemności istniejących składowisk. Geosiatki Maccaferri do zbrojenia gruntu mają zastosowanie również przy wzmacnianiu składowisk odpadów, co zwiększa możliwości objętościowe składowiska. Stosowanie geosiatek umożliwia nawet trzy lub czterokrotne zwiększenie objętości, z korzyścią dla środowiska i kosztów. Paraprodukty MacGrid WG Wznawianie składowisk odpadów Ponowne zagospodarowanie terenów do składowania odpadów pozwala zredukować negatywny wpływ na środowisko wynikający z budowy nowych składowisk. Metoda ta pozwala na ponowne przystosowanie opuszczonych terenów do bezpiecznego składowania nowych odpadów. Wymagane są specyficzne rozwiązania i odpowiednia wiedza techniczna, gdyż istniejący system przykrycia / uszczelnienia został zbudowany na podłożu niejednorodnym (odpady), charakteryzującym się nierównomiernymi osiadaniami i różnym stopniem ryzyka (zanieczyszczenia organiczne i chemiczne). MacTex Paraprodukty MacDrain MacTex W MacGrid WG MacLine GCL 27

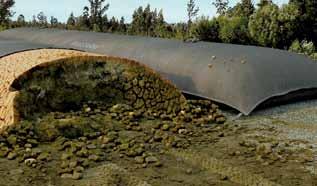

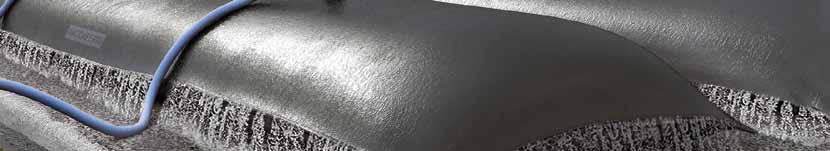

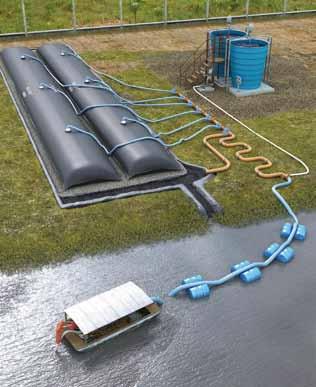

28 Odwadnianie szlamów Odwadnianie szlamów Odwadnianie i osuszanie szlamów to techniki nie wywierające dużego wpływu na środowisko naturalne ani nie generujące wysokich kosztów. Maccaferri oferuje szeroką gamę produktów do odwadniania zarówno naturalnych jak i sztucznych płynnych szlamów. Produkt MacTube to tuba wykonana z wysokiej jakości geosyntetyków. Do tuby wpompowuje się szlam, z którego przez geotkaninę przesącza się woda pozostawiając wewnątrz osad. Po wyschnięciu, osad można usunąć bardziej efektywnie i bezpieczniej dla środowiska. Zastosowanie odpowiednich dodatków może przyśpieszyć filtrację szlamu. System ten jest prosty i uniwersalny. Wprowadzając niewielkie modyfikacje, można dostosować go do każdego rozwiązania, bez względu na wielkość przedsięwzięcia. MacTube MacBag Obszary zastosowania produktu: zanieczyszczone grunty lub szlamy (porty, rzeki, zalewy), odpady pogórnicze, odpady po produkcji energii elektrycznej, odpady i produkty uboczne z produkcji pulpy, oczyszczalnie ścieków, odpady przemysłowe, odpady rolnicze, odpady wierceń na platformach wiertniczych. Niewielki wpływ na środowisko naturalne dzięki: minimalnemu ryzyku wycieku, bezwonności, możliwości przemieszczania (nie ma konieczności wykonywania zadania w jednym miejscu), odwracalności procesów, łatwości rekultywacji środowiska, możliwości włączenia do współpracy przy pracach związanych z przebudową krajobrazu (pod warunkiem, że pozostałości nie są zanieczyszczone). Korzyści ekonomiczne: łatwość transportu sprzętu, proste w przygotowaniu i przeinstalowaniu, możliwość magazynowania dużych ilości odpadów na małej powierzchni, krótki czas trwania operacji, efektywna koncentracja i konsolidacja osadów, zredukowana objętość końcowa. 28

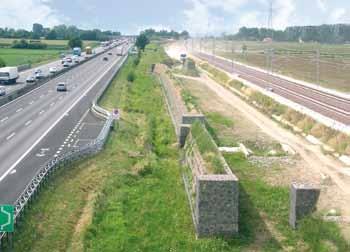

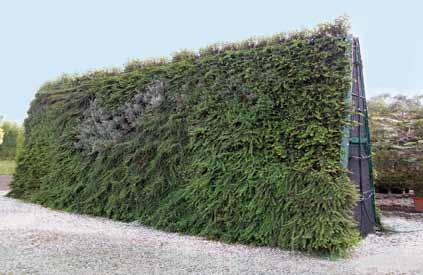

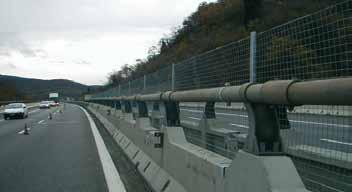

29 Ekrany akustyczne i bariery przeciwzderzeniowe Ekrany akustyczne Ekrany akustyczne stosowane są do redukcji poziomu hałasu. Tego typu elementy powinny mieć jak najmniejszy wpływ na środowisko naturalne. Zazielenione ekrany akustyczne mają znikomy wpływ na środowisko oraz redukują poziom hałasu, jednocześnie komponując się z otaczającym krajobrazem. Green Reef i Greensonic to nowe ekrany akustyczne, które zajmują niewielką przestrzeń i mogą porastać roślinnością, dzięki specjalnie opracowanej sztucznej glebie. Green Reef wykonany jest z modułowych elementów, dzięki czemu jest trwały, łatwy w montażu i w porównaniu z konkurencyjnymi rozwiązaniami nie wymaga częstej konserwacji. Za pomocą Greensonic wykonywane są jednostronnie lub obustronnie zazielenione pionowe ekrany akustyczne. Oba systemy ekranów akustycznych mogą porosnąć różnymi rodzajami roślin, dopasowanymi do istniejącego krajobrazu. Green Reef Ekrany Akustyczne Bariery przeciwzderzeniowe Nowe odcinki szybkiej linii kolejowej z Mediolanu do Bolonii oraz z Mediolanu do Turynu częściowo biegną wzdłuż autostrad. Aby chronić pojazdy (osobowe i ciężarowe) przed wtargnięciem na tory szybkiej kolei, firma Maccaferri zaprojektowała specjalne konstrukcje Dune z gruntu zbrojonego jako bariery przeciwzderzeniowe. Służą one również jako zabezpieczenie przed spadającymi odłamkami skalnymi o bardzo dużej energii. Tylko w jednym projekcie w sumie zainstalowano ponad 100 kilometrów systemu barier przeciwzderzeniowych Dune. Rozwiązanie to spełnia wszystkie wymogi bezpieczeństwa a jednocześnie jest szybkie w budowie. System Dune wykonany jest w całości z elementów prefabrykowanych, montowanych na gotowo podczas produkcji. System dostępny jest z różnymi rodzajami lica oraz o różnych kątach nachylenia. Dune - Bariery przeciwzderzeniowe Nasypy przeciwodłamkowe Dune 60/60 Dune 90/70 Dune 90/60 29

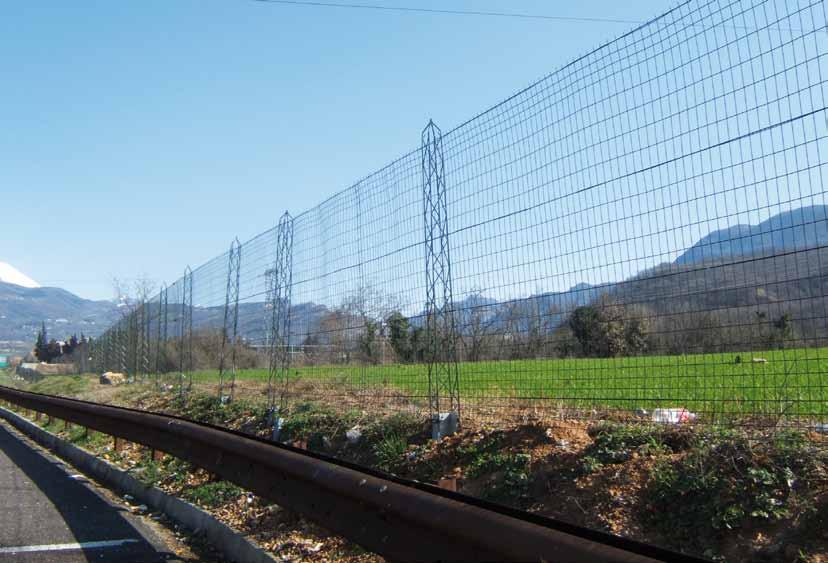

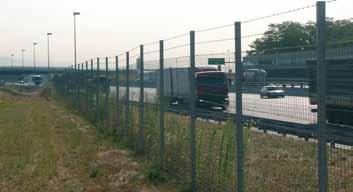

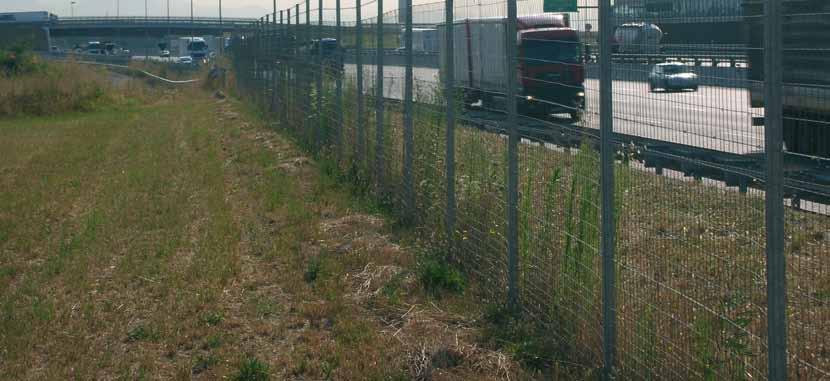

30 Ogrodzenia Pierwsze doświadczenia Maccafarri z ogrodzeniami miały miejsce 500 lat temu, gdy we Włoszech wykonywano bramy i ogrodzenia z kutego żelaza. Obecnie firma oferuje najnowocześniejsze rozwiązania zapewniające bezpieczeństwo, ochronę i trwałość, dzięki połączeniu nowoczesnych materiałów i elemen tów. Firma Maccaferri cały czas optymalizuje swoje produkty, nie tylko w zakresie eksploatacji i utrzymania ale również pod względem opłacalności i łatwości montażu. Ogrodzenia Maccaferri spełniają standardy ochrony i bezpieczeństwa w wielu zastosowaniach: drogi i autostrady porty i infrastruktura około portowa stacje i linie kolejowe osiedla i fabryki Ogrodzenia Strong Net 30

31 Piktogramy naszych produktów Gabiony Materace Reno Terramesh System Green Terramesh MacWall MacRes Road Mesh MacGrid AR Zbrojenie nawierzchni asfaltowych Paraprodukty Geosiatki MacGrid WG Geosiatki MacGrid EG Geosiatki MacTex W Geotkaniny MacTex Geowłókniny MacLine GCL Maty bentonitowe MacLine Geomembrany MacDrain Geokompozyty drenażowe MacMat Geomaty MacMat R Geomaty zbrojone MacWeb Geosyntetyki komórkowe BioMac Biomaty Walce gabionowe Kiszki kokosowe Green Reef Ekrany Akustyczne Dune Bariery przeciwzderzeniowe Strong Net Steelgrid Steelgrid HR Panele pierścieniowe Panele HEA Bariery przeciwodłamkowe Bariery tłumiące Bariery przeciwlawinowe Bariery przeciwrumowiskowe Nasypy przeciwodłamkowe Wirand Zbrojenie betonu FibroMac Włókna polipropylenowe Kotwy Stalowe i z włókien szklanych Rury drenażowe Zbrojenie Stalowe lub z włókien z włókna szklanego szklanych B Zero Tondo TM Łuki Stalowe Dodatki do betonu natryskowego Akcesoria i dodatki chemiczne Strong Net MacTube MacBag Sarmac ACBM Blokowe materace betonowe BFM Dociążone materace filtracyjne Ogrodzenia 31

32 MACCAFERRI POLSKA Sp. z o.o. ul. Płochocińska Warszawa tel fax info@maccaferri.pl Biuro handlowe we Wrocławiu ul. Bradzka Wrocław tel fax info@maccaferri.pl POWIELANIE, W TYM FOTOKOPIA, FILM I MIKROFILM JEST ZABRONIONE. WSZELKIE PRAWA ZASTRZEŻONE NA CAŁYM ŚWIECIE. 1
