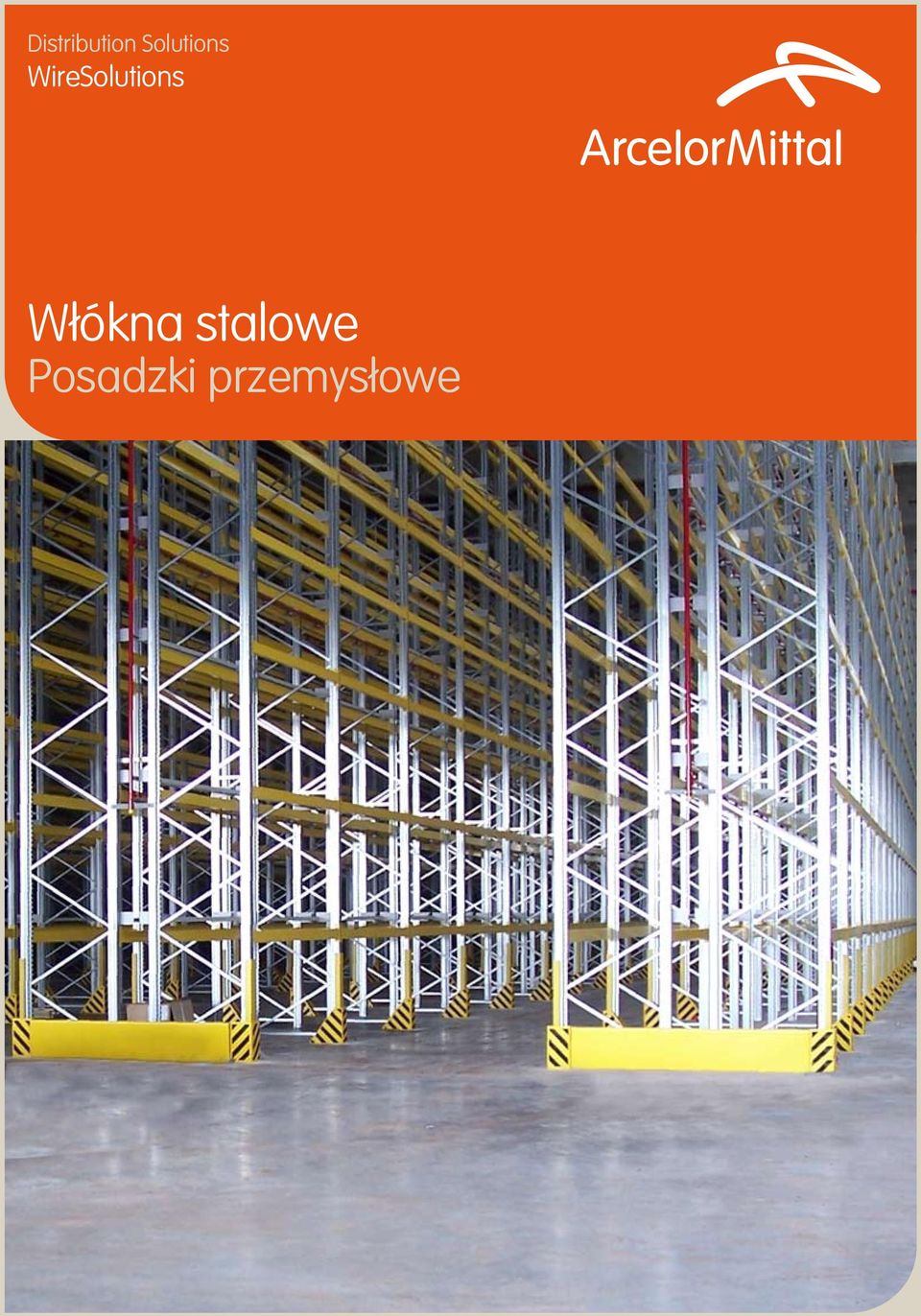

1 Distribution Solutions WireSolutions Włókna stalowe Posadzki przemysłowe

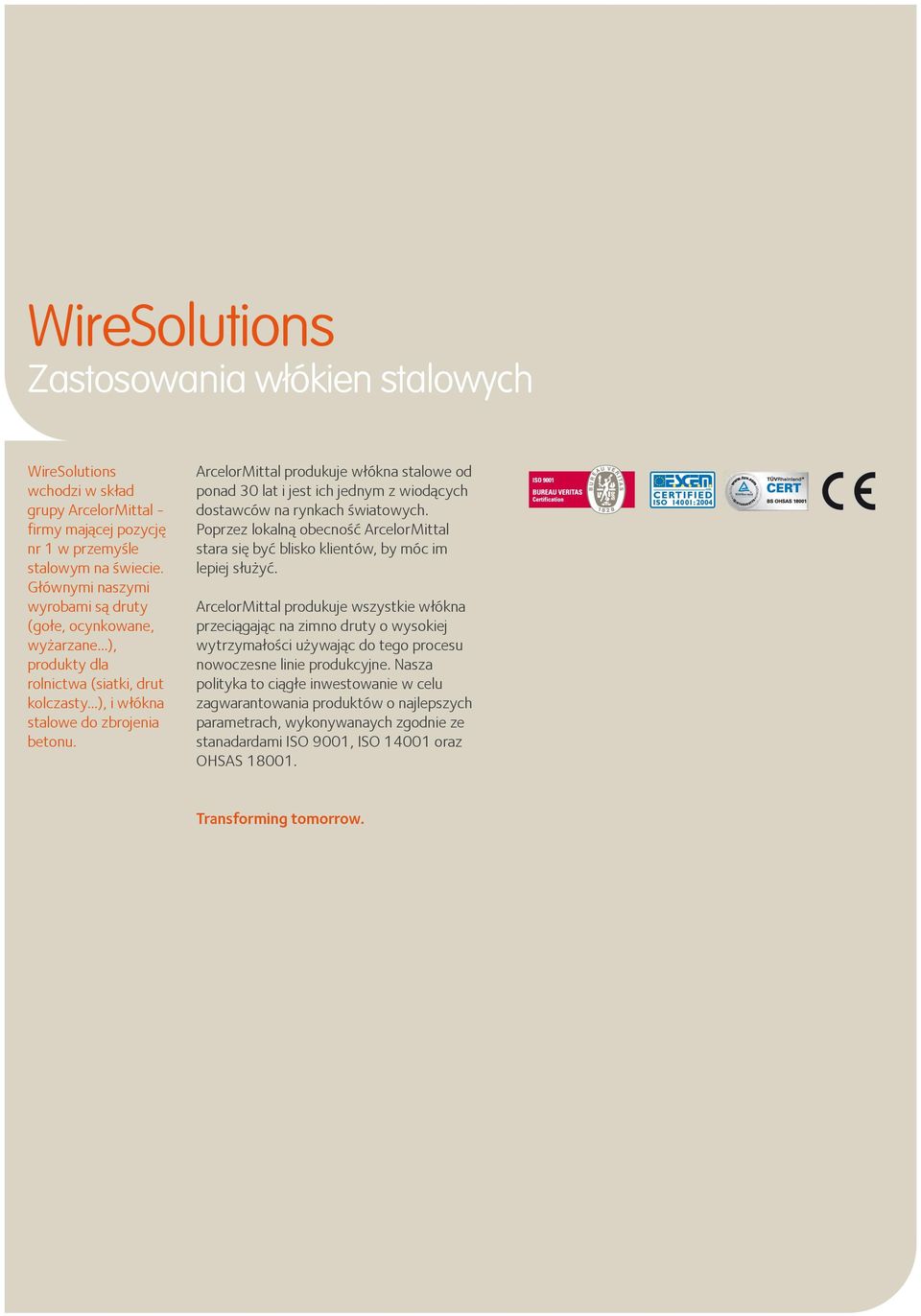

2 WireSolutions Zastosowania włókien stalowych WireSolutions wchodzi w skład grupy ArcelorMittal - firmy mającej pozycję nr 1 w przemyśle stalowym na świecie. Głównymi naszymi wyrobami są druty (gołe, ocynkowane, wyżarzane...), produkty dla rolnictwa (siatki, drut kolczasty...), i włókna stalowe do zbrojenia betonu. ArcelorMittal produkuje włókna stalowe od ponad 30 lat i jest ich jednym z wiodących dostawców na rynkach światowych. Poprzez lokalną obecność ArcelorMittal stara się być blisko klientów, by móc im lepiej służyć. ArcelorMittal produkuje wszystkie włókna przeciągając na zimno druty o wysokiej wytrzymałości używając do tego procesu nowoczesne linie produkcyjne. Nasza polityka to ciągłe inwestowanie w celu zagwarantowania produktów o najlepszych parametrach, wykonywanaych zgodnie ze stanadardami ISO 9001, ISO oraz OHSAS Transforming tomorrow.

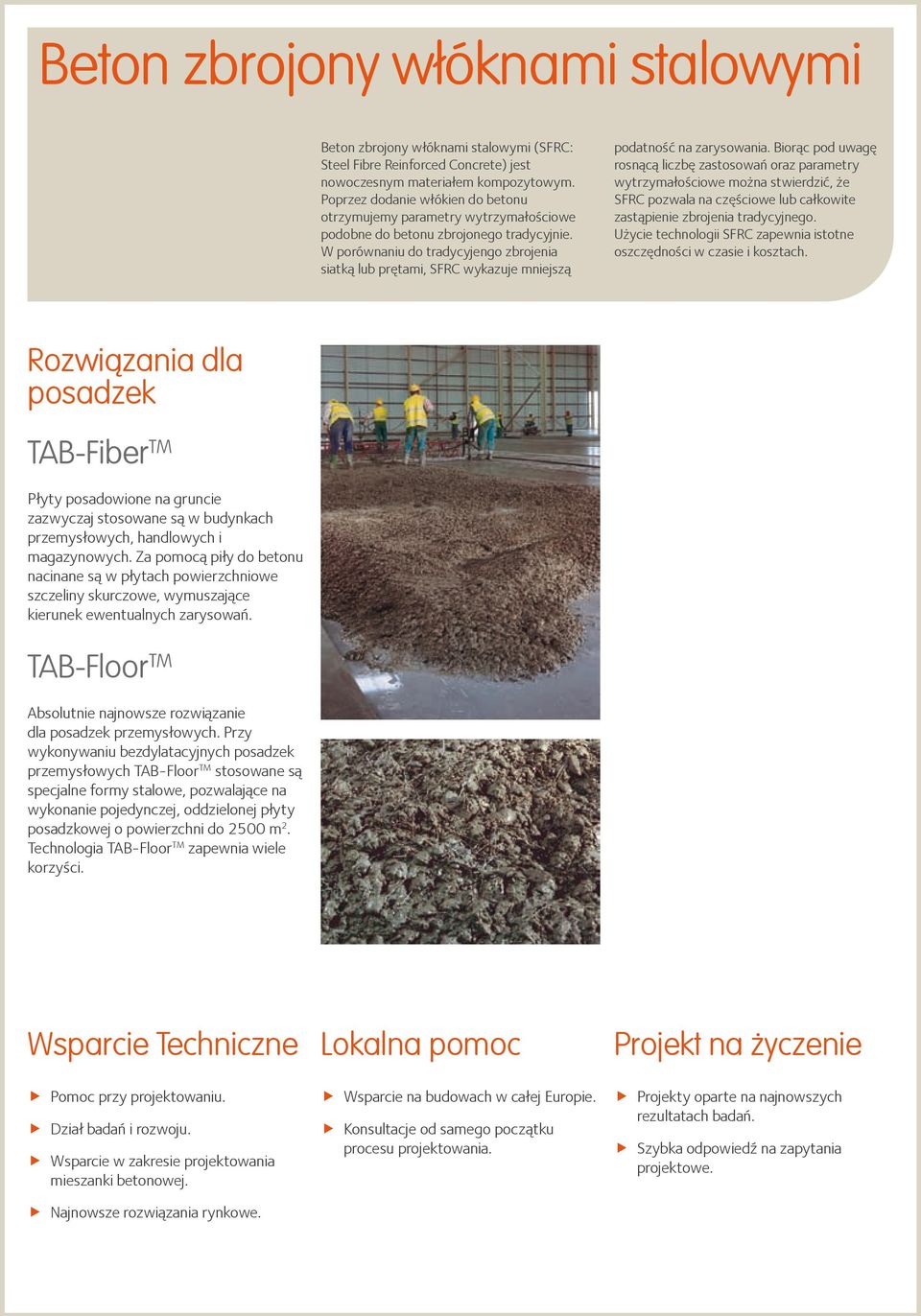

3 Beton zbrojony włóknami stalowymi Beton zbrojony włóknami stalowymi (SFRC: Steel Fibre Reinforced Concrete) jest nowoczesnym materiałem kompozytowym. Poprzez dodanie włókien do betonu otrzymujemy parametry wytrzymałościowe podobne do betonu zbrojonego tradycyjnie. W porównaniu do tradycyjengo zbrojenia siatką lub prętami, SFRC wykazuje mniejszą podatność na zarysowania. Biorąc pod uwagę rosnącą liczbę zastosowań oraz parametry wytrzymałościowe można stwierdzić, że SFRC pozwala na częściowe lub całkowite zastąpienie zbrojenia tradycyjnego. Użycie technologii SFRC zapewnia istotne oszczędności w czasie i kosztach. Rozwiązania dla posadzek TAB-Fiber TM Płyty posadowione na gruncie zazwyczaj stosowane są w budynkach przemysłowych, handlowych i magazynowych. Za pomocą piły do betonu nacinane są w płytach powierzchniowe szczeliny skurczowe, wymuszające kierunek ewentualnych zarysowań. TAB-Floor TM Absolutnie najnowsze rozwiązanie dla posadzek przemysłowych. Przy wykonywaniu bezdylatacyjnych posadzek przemysłowych TAB-Floor TM stosowane są specjalne formy stalowe, pozwalające na wykonanie pojedynczej, oddzielonej płyty posadzkowej o powierzchni do 2500 m 2. Technologia TAB-Floor TM zapewnia wiele korzyści. Wsparcie Techniczne Lokalna pomoc Projekt na życzenie Pomoc przy projektowaniu. Dział badań i rozwoju. Wsparcie w zakresie projektowania mieszanki betonowej. Najnowsze rozwiązania rynkowe. Wsparcie na budowach w całej Europie. Konsultacje od samego początku procesu projektowania. Projekty oparte na najnowszych rezultatach badań. Szybka odpowiedź na zapytania projektowe.

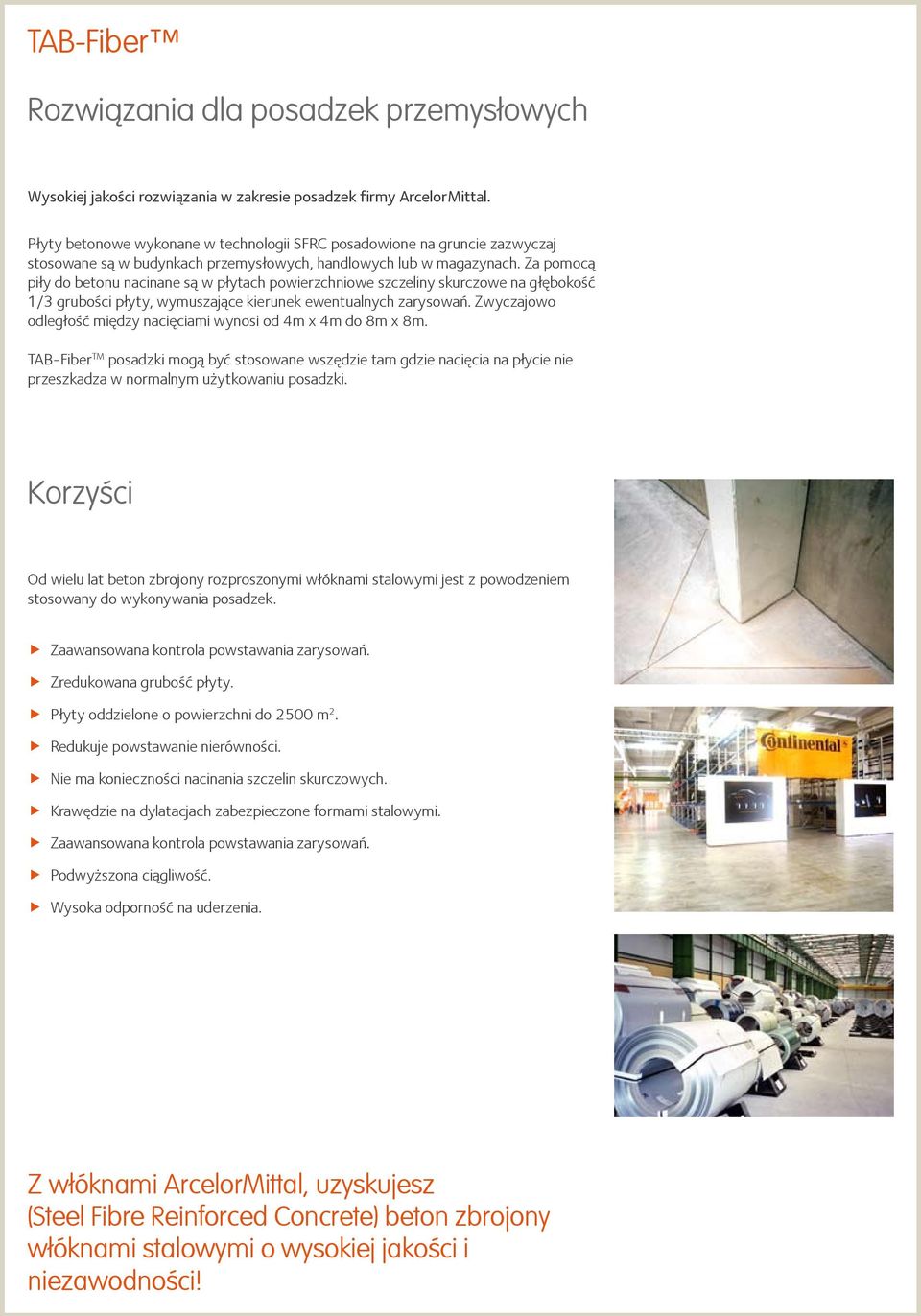

4 TAB-Fiber Rozwiązania dla posadzek przemysłowych Wysokiej jakości rozwiązania w zakresie posadzek firmy ArcelorMittal. Płyty betonowe wykonane w technologii SFRC posadowione na gruncie zazwyczaj stosowane są w budynkach przemysłowych, handlowych lub w magazynach. Za pomocą piły do betonu nacinane są w płytach powierzchniowe szczeliny skurczowe na głębokość 1/3 grubości płyty, wymuszające kierunek ewentualnych zarysowań. Zwyczajowo odległość między nacięciami wynosi od 4m x 4m do 8m x 8m. TAB-Fiber TM posadzki mogą być stosowane wszędzie tam gdzie nacięcia na płycie nie przeszkadza w normalnym użytkowaniu posadzki. Korzyści Od wielu lat beton zbrojony rozproszonymi włóknami stalowymi jest z powodzeniem stosowany do wykonywania posadzek. Zaawansowana kontrola powstawania zarysowań. Zredukowana grubość płyty. Płyty oddzielone o powierzchni do 2500 m 2. Redukuje powstawanie nierówności. Nie ma konieczności nacinania szczelin skurczowych. Krawędzie na dylatacjach zabezpieczone formami stalowymi. Zaawansowana kontrola powstawania zarysowań. Podwyższona ciągliwość. Wysoka odporność na uderzenia. Z włóknami ArcelorMittal, uzyskujesz (Steel Fibre Reinforced Concrete) beton zbrojony włóknami stalowymi o wysokiej jakości i niezawodności!

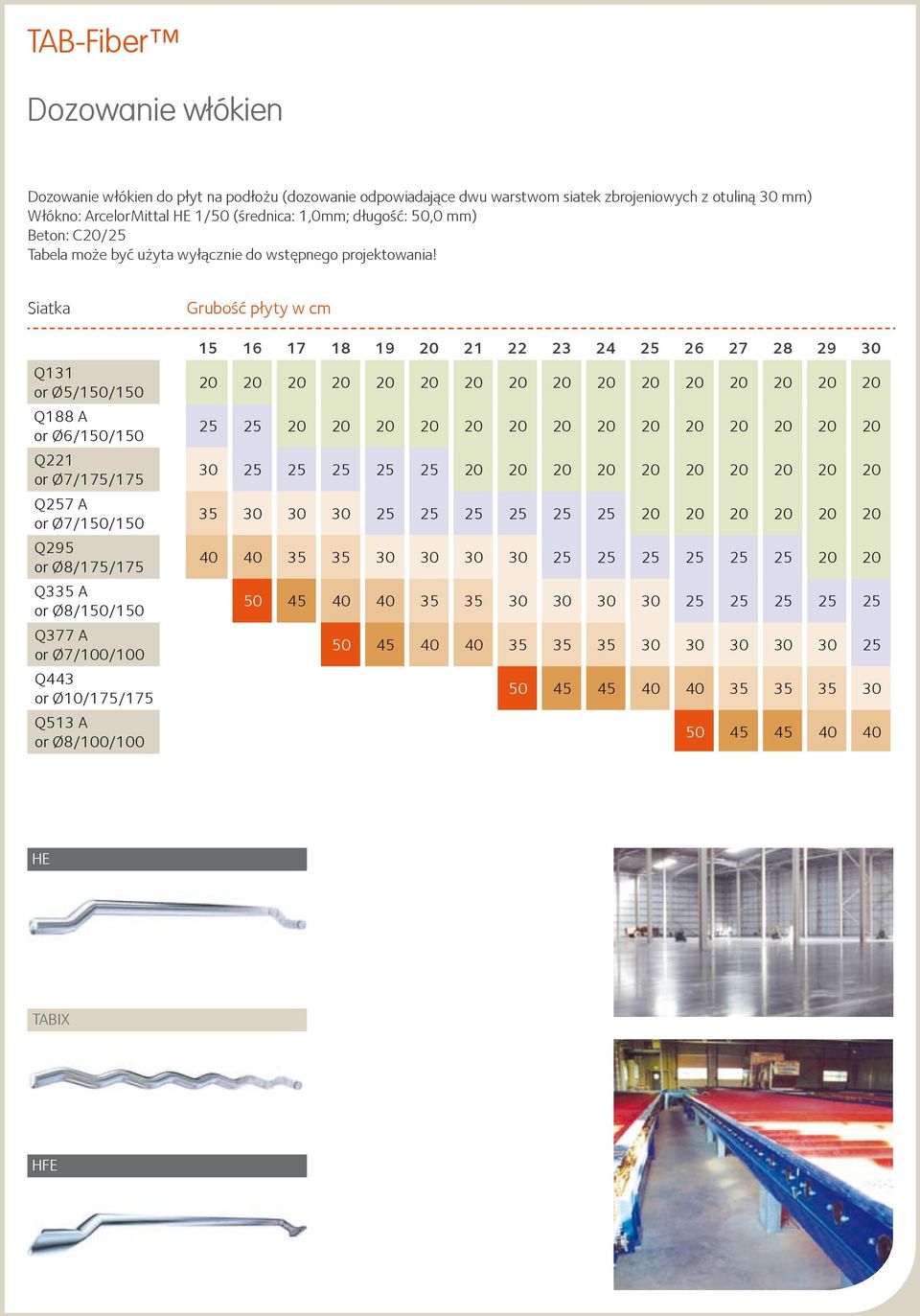

5 TAB-Fiber Dozowanie włókien Dozowanie włókien do płyt na podłożu (dozowanie odpowiadające dwu warstwom siatek zbrojeniowych z otuliną 30 mm) Włókno: ArcelorMittal HE 1/50 (średnica: 1,0mm; długość: 50,0 mm) Beton: C20/25 Tabela może być użyta wyłącznie do wstępnego projektowania! Siatka Q131 or Ø5/150/150 Q188 A or Ø6/150/150 Q221 or Ø7/175/175 Q257 A or Ø7/150/150 Q295 or Ø8/175/175 Q335 A or Ø8/150/150 Q377 A or Ø7/100/100 Q443 or Ø10/175/175 Q513 A or Ø8/100/100 Grubość płyty w cm HE TABIX HFE

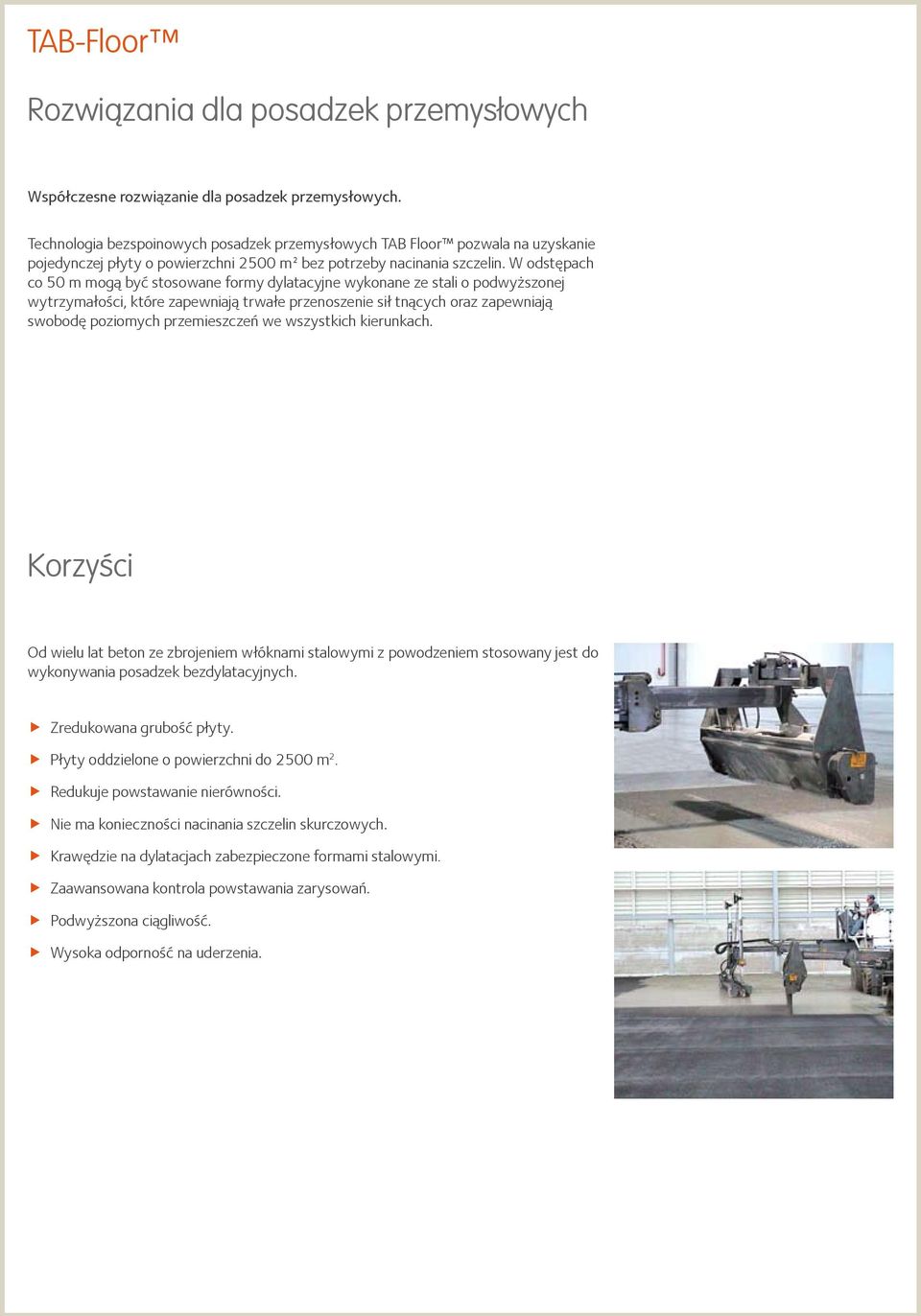

6 TAB-Floor Rozwiązania dla posadzek przemysłowych Współczesne rozwiązanie dla posadzek przemysłowych. Technologia bezspoinowych posadzek przemysłowych TAB Floor pozwala na uzyskanie pojedynczej płyty o powierzchni 2500 m² bez potrzeby nacinania szczelin. W odstępach co 50 m mogą być stosowane formy dylatacyjne wykonane ze stali o podwyższonej wytrzymałości, które zapewniają trwałe przenoszenie sił tnących oraz zapewniają swobodę poziomych przemieszczeń we wszystkich kierunkach. Korzyści Od wielu lat beton ze zbrojeniem włóknami stalowymi z powodzeniem stosowany jest do wykonywania posadzek bezdylatacyjnych. Zredukowana grubość płyty. Płyty oddzielone o powierzchni do 2500 m 2. Redukuje powstawanie nierówności. Nie ma konieczności nacinania szczelin skurczowych. Krawędzie na dylatacjach zabezpieczone formami stalowymi. Zaawansowana kontrola powstawania zarysowań. Podwyższona ciągliwość. Wysoka odporność na uderzenia.

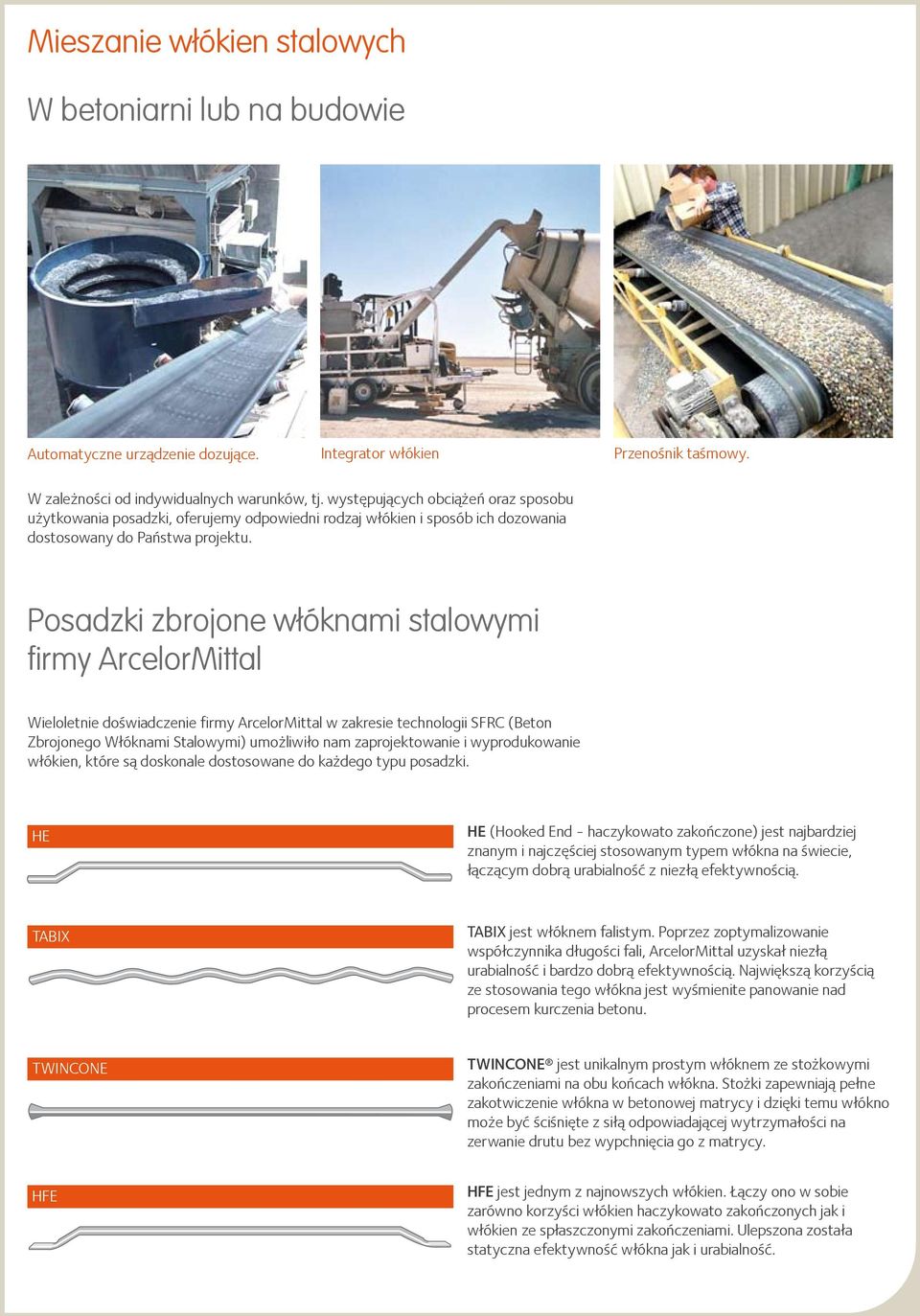

7 Mieszanie włókien stalowych W betoniarni lub na budowie Automatyczne urządzenie dozujące. Integrator włókien Przenośnik taśmowy. W zależności od indywidualnych warunków, tj. występujących obciążeń oraz sposobu użytkowania posadzki, oferujemy odpowiedni rodzaj włókien i sposób ich dozowania dostosowany do Państwa projektu. Posadzki zbrojone włóknami stalowymi firmy ArcelorMittal Wieloletnie doświadczenie firmy ArcelorMittal w zakresie technologii SFRC (Beton Zbrojonego Włóknami Stalowymi) umożliwiło nam zaprojektowanie i wyprodukowanie włókien, które są doskonale dostosowane do każdego typu posadzki. HE HE (Hooked End - haczykowato zakończone) jest najbardziej znanym i najczęściej stosowanym typem włókna na świecie, łączącym dobrą urabialność z niezłą efektywnością. TABIX TABIX jest włóknem falistym. Poprzez zoptymalizowanie współczynnika długości fali, ArcelorMittal uzyskał niezłą urabialność i bardzo dobrą efektywnością. Największą korzyścią ze stosowania tego włókna jest wyśmienite panowanie nad procesem kurczenia betonu. TWINCONE TWINCONE jest unikalnym prostym włóknem ze stożkowymi zakończeniami na obu końcach włókna. Stożki zapewniają pełne zakotwiczenie włókna w betonowej matrycy i dzięki temu włókno może być ściśnięte z siłą odpowiadającej wytrzymałości na zerwanie drutu bez wypchnięcia go z matrycy. HFE HFE jest jednym z najnowszych włókien. Łączy ono w sobie zarówno korzyści włókien haczykowato zakończonych jak i włókien ze spłaszczonymi zakończeniami. Ulepszona została statyczna efektywność włókna jak i urabialność.

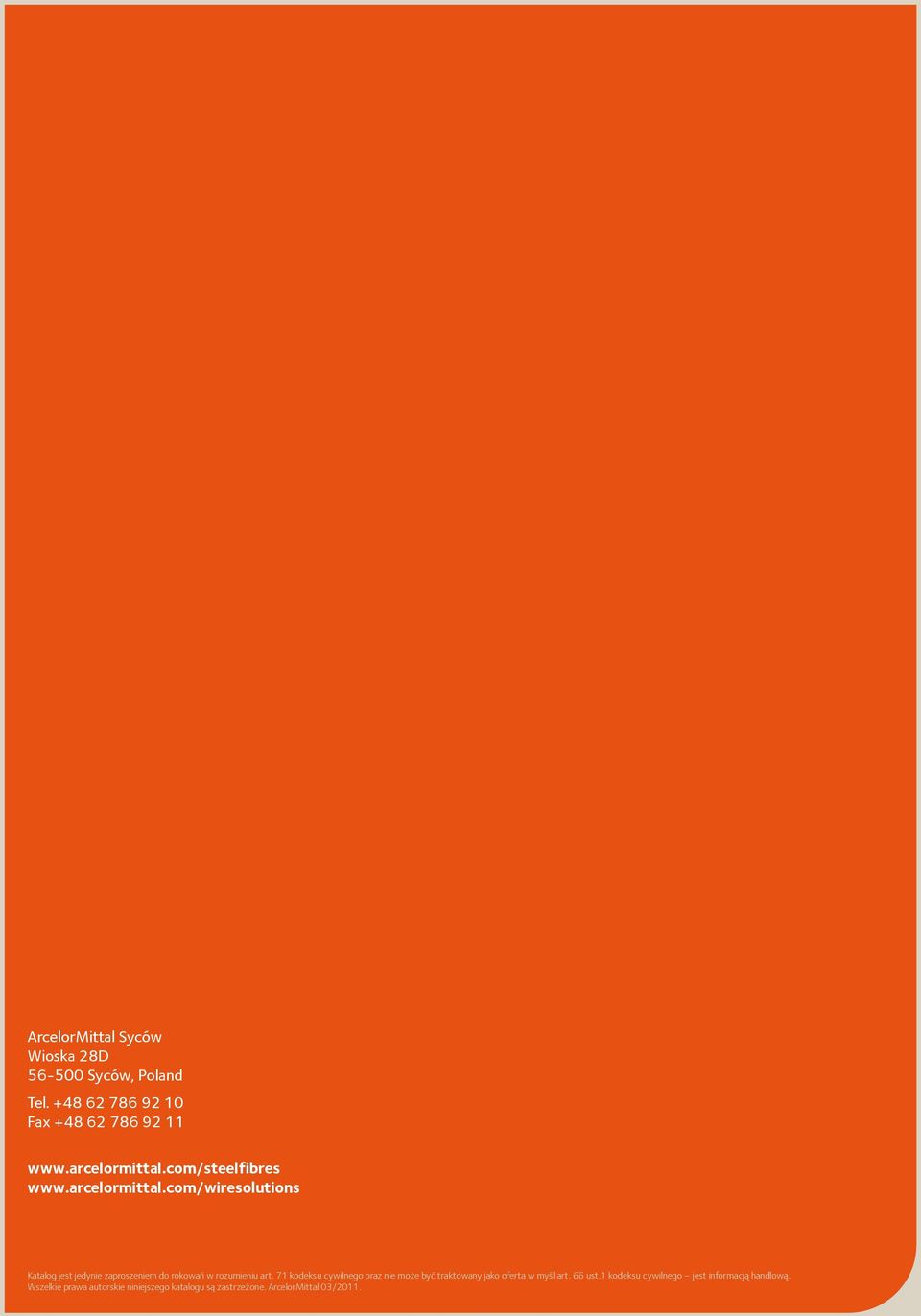

8 ArcelorMittal Syców Wioska 28D Syców, Poland Tel Fax Katalog jest jedynie zaproszeniem do rokowań w rozumieniu art. 71 kodeksu cywilnego oraz nie może być traktowany jako oferta w myśl art. 66 ust.1 kodeksu cywilnego jest informacją handlową. Wszelkie prawa autorskie niniejszego katalogu są zastrzeżone. ArcelorMittal 03/2011.
