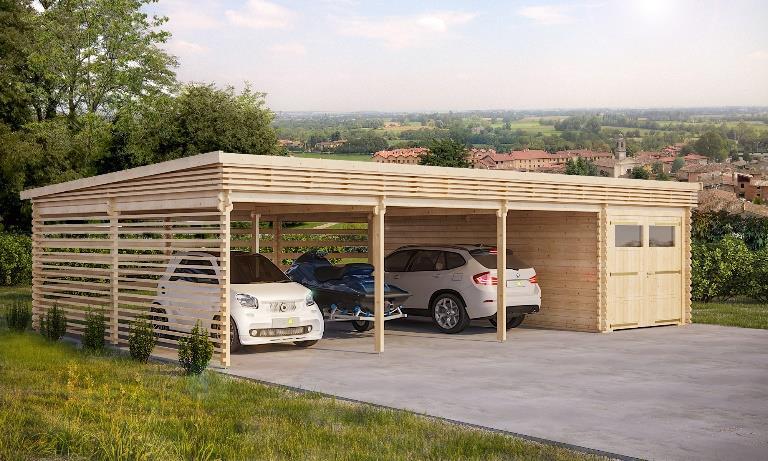

1 Frampol 44_GS10_11,7x6 Zestaw produkcji, rysunki oraz opis techniczny FRAMPOL 44_GS10_11,7x6 EKO ARCHITEKTURA sp. z o.o. Adres: Ul. Elewatorska 29, Białystok, Polska Tel.: Kontakt mailowy: sklep@domkiekoarchitektura.pl Regon: NIP:

2 Frampol 44_GS10_11,7x6 Opis techniczny OPIS WARTOŚĆ Grubość ścian 44 mm Wymiary ścian (szerokość x dlugość) 11,7 x 6 m Wysokość ścian 2498 mm Wysokość do kalenicy 2768 mm Powierzchnia podłogi 65,5 m² Powierzchnia dachu 72 m² Kąt nachylenia dachu 2,68 odpowiada 4,8 % Obliczone obciążenie konstrukcji dachu 150 kg/m² Okna Szt. / stronę otwarcia sprawdź według rysunków projektu Drzwi Szt. / stronę otwarcia sprawdź według rysunków projektu Bramy garażowe Szt. / stronę otwarcia sprawdź według rysunków projektu Zastosowane szkło Pojedyńcze 4 mm Wypust dachowy Sprawdź według rysunków projektu Powierzchnia zewnętrzna ( ściany ) 45 m² Powierzchnia wewnętrzna (ściany ) 97 m² Poziom wilgotności drewna ~ 18 % EKO ARCHITEKTURA sp. z o.o. Adres: Ul. Elewatorska 29, Białystok, Polska Tel.: Kontakt mailowy: sklep@domkiekoarchitektura.pl Regon: NIP:

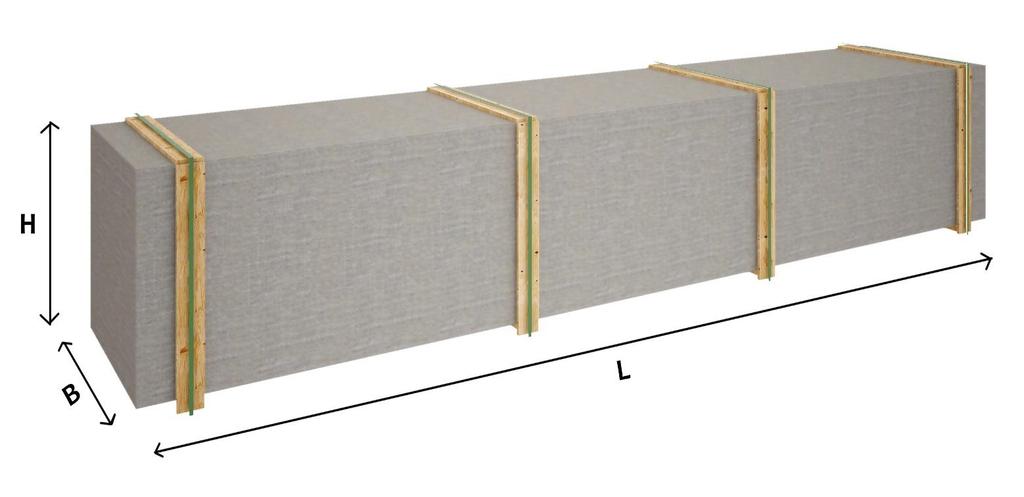

3 Frampol 44_GS10_11,7x6 Opakowanie produktu Wymiary i waga opakowania H 700 x B 1200 x L 6000 mm = 1200 kg H 700 x B 1200 x L 6000 mm = 1200 kg EKO ARCHITEKTURA sp. z o.o. Adres: Ul. Elewatorska 29, Białystok, Polska Tel.: Kontakt mailowy: sklep@domkiekoarchitektura.pl Regon: NIP:

4 Frampol 44_GS10_11,7x6 Zestaw produktu GS Hydroizolacja na fundament pod podwaliny Podwaliny fundamentow płaskich Zestaw profilowanych desek scian sprawdz według rysunków projektu: 44 mm z podwójnym piórem wpust Deska dachowa z piórem wpust od 18 mm Zestaw elementów wykończeniowych z drewna: deska czołowa dachu, dekoracja dachu, deska czolowa wiezby dachowej oraz listwa przysufitowa Pokrycie dachu papa bitumiczna w rolkach, przybijana Zestaw elementow montazowych Zestaw okien i drzwi z pojedyncza szybą, drzwi wewnętrzne całkowicie drewniane. Otwierane na zewnącz okna, stronę otwarcia drzwi prosimy sprawdzic według rysunków projektu i specyfikacji technicznej Uszczelka gumowa dla dodatkowej ochrony okien i drzwi przed deszczem i wiatrem oraz zestaw zamków i klamek Bramy garażowe (1 / 4 szkło organiczne (pleksi) i 3 / 4 drewno) sprawdź według rysunków projektu i specyfikacji technicznej Uwaga: - Producent wyposaza model w podwaliny według swojego uznania, wymiary: 34x60 mm lub 44x60 mm lub 45x45 mm EKO ARCHITEKTURA sp. z o.o. Adres: Ul. Elewatorska 29, Białystok, Polska Tel.: Kontakt mailowy: sklep@domkiekoarchitektura.pl Regon: NIP:

5 Frampol 44_GS10_11,7x6 Zalecenia dotyzcące montażu Zalecamy aby montaż wykonywały co najmniej dwie osoby, ze względów bezpieczęstwa. Montaż ma byc wykonany zgodnie z instrukcją. Montaż domku należy wykonac jasnym dniem, aby uniknąc wilgoci, a także chronic elementy produktu przed bezpośrednim działaniem promieni słonecznych. Nie zwłocznie, po montażu należy wszystkie drewniane elementy pokryć warstwą impregnatu lub pomalować. W ten sposób otrzymacie piękną powierzchnie drewna przez długie lata. EKO ARCHITEKTURA sp. z o.o. Adres: Ul. Elewatorska 29, Białystok, Polska Tel.: Kontakt mailowy: sklep@domkiekoarchitektura.pl Regon: NIP:

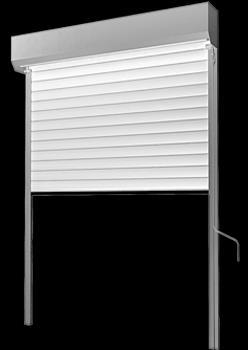

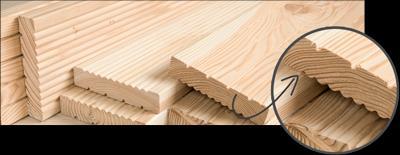

6 Frampol 44_GS10_11,7x6 Usługi dodatkowe Zapraszamy do skorzystania z usług doradczych naszych doświadczonych specjalistów (w zakresie montażu oraz konserwacji). Zapraszamy do skorzystania z oferty naszego sklepu internetowego (w oddziale AKCESORIA ): - produkty impregnacji; - tarasu według życzenia klienta; - proponujemy rolety zewnętrzne /rolety wewnętrzne do okien i drzwi ; - duży wybór gontu bitumicznego Sklep internetowy: EKO ARCHITEKTURA sp. z o.o. Adres: Ul. Elewatorska 29, Białystok, Polska Tel.: Kontakt mailowy: sklep@domkiekoarchitektura.pl Regon: NIP:

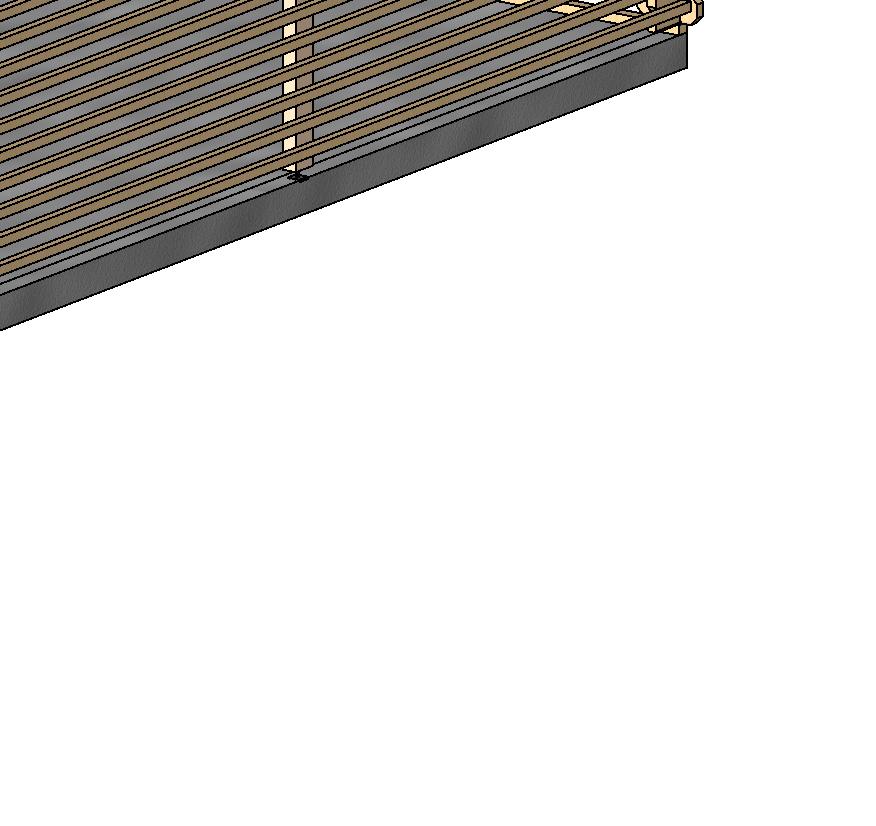

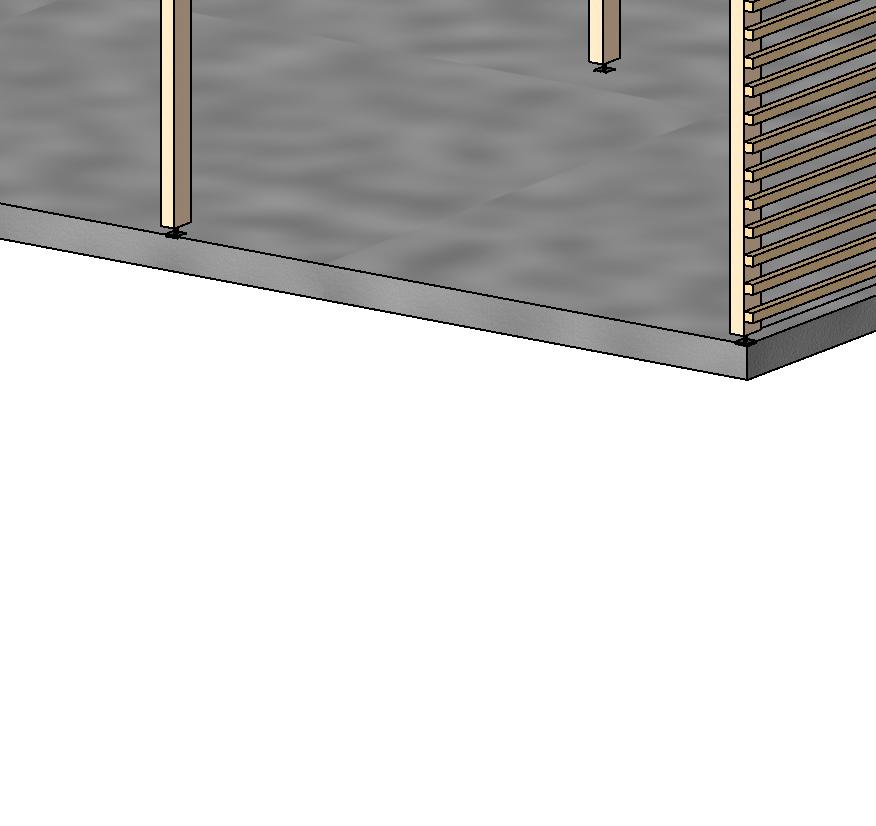

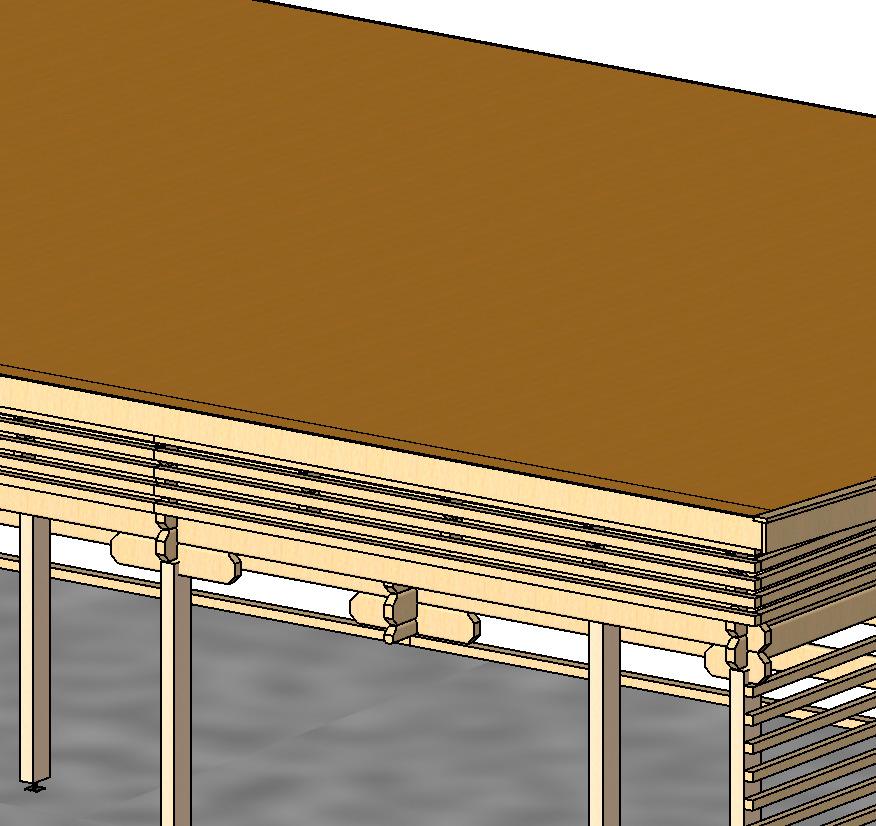

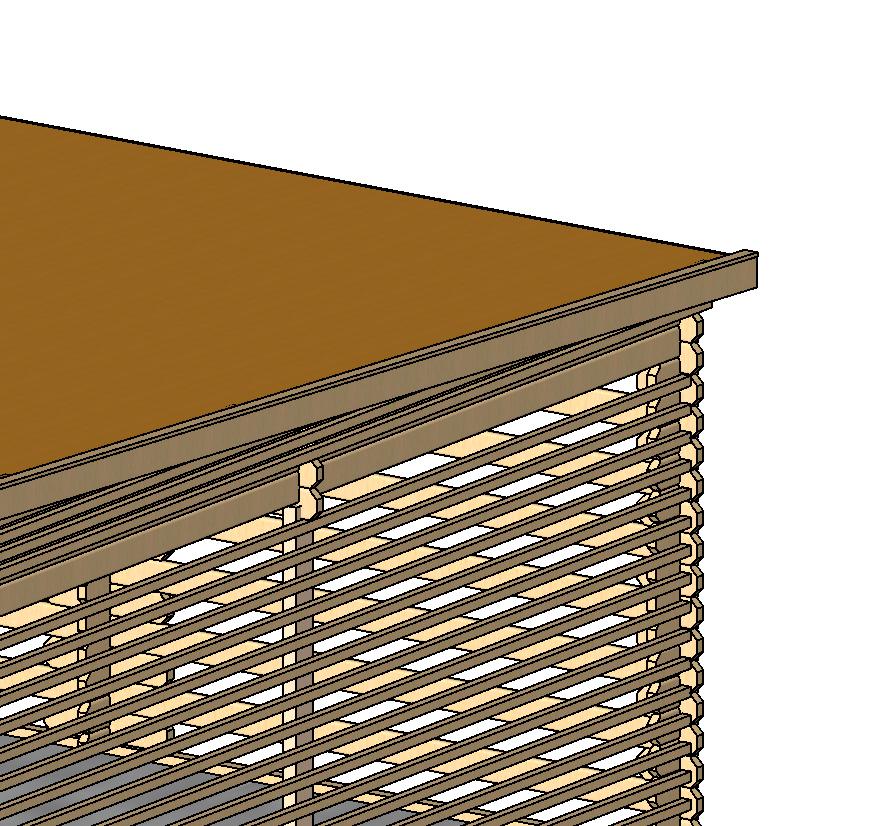

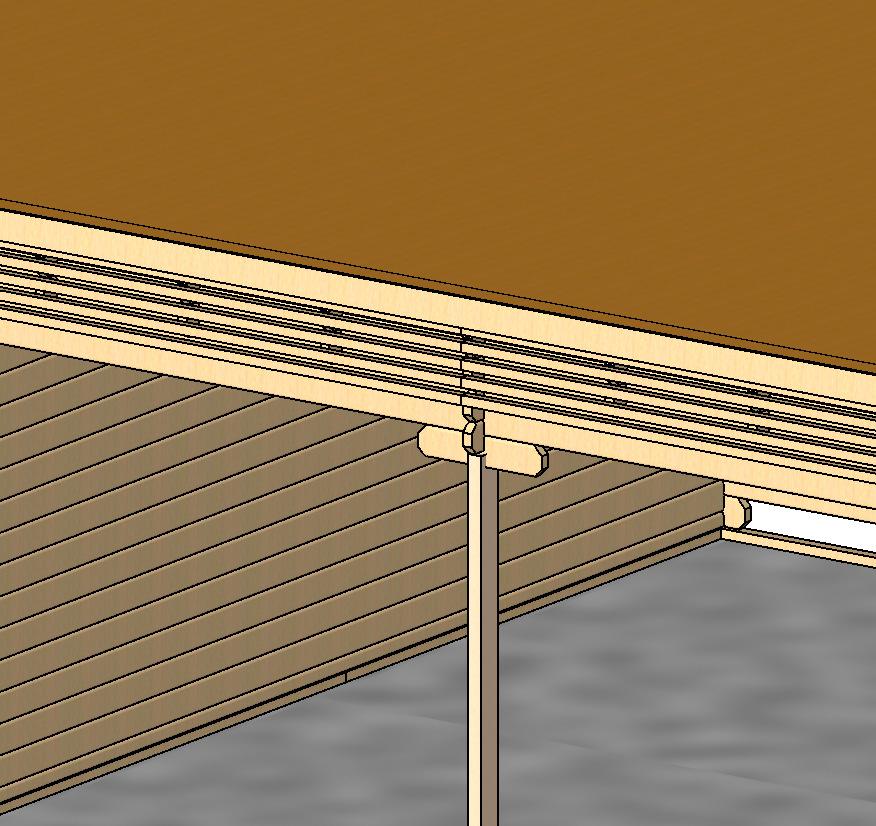

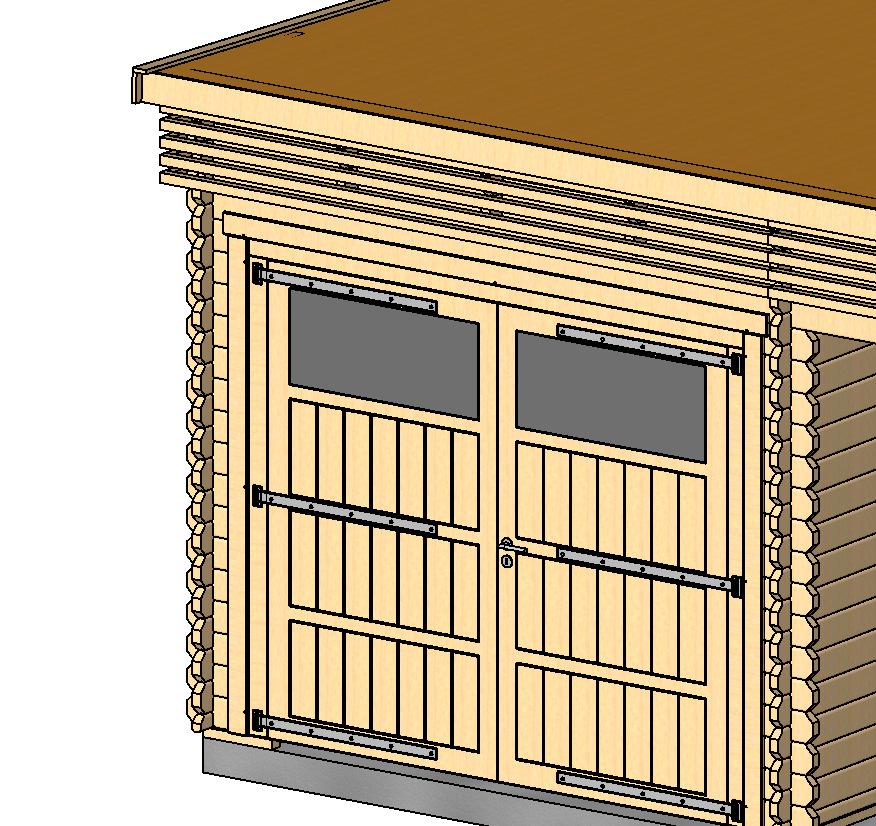

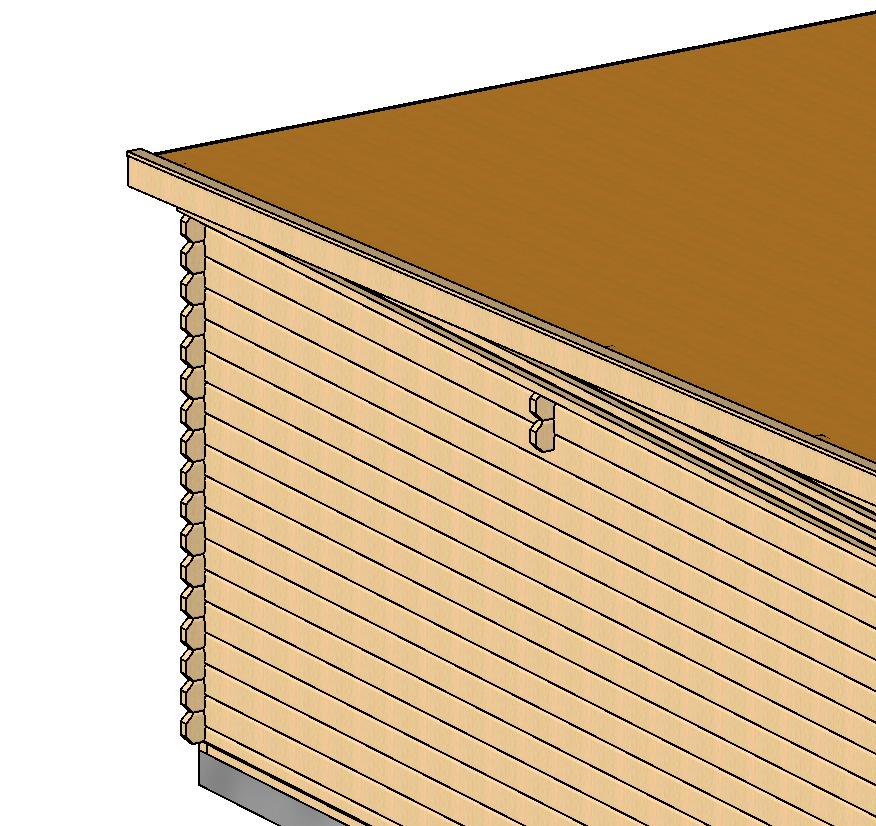

7 3D Wizualizacja Profile 15:17:51 Project Drawing name 3D VISUALIZATION 1 Scale

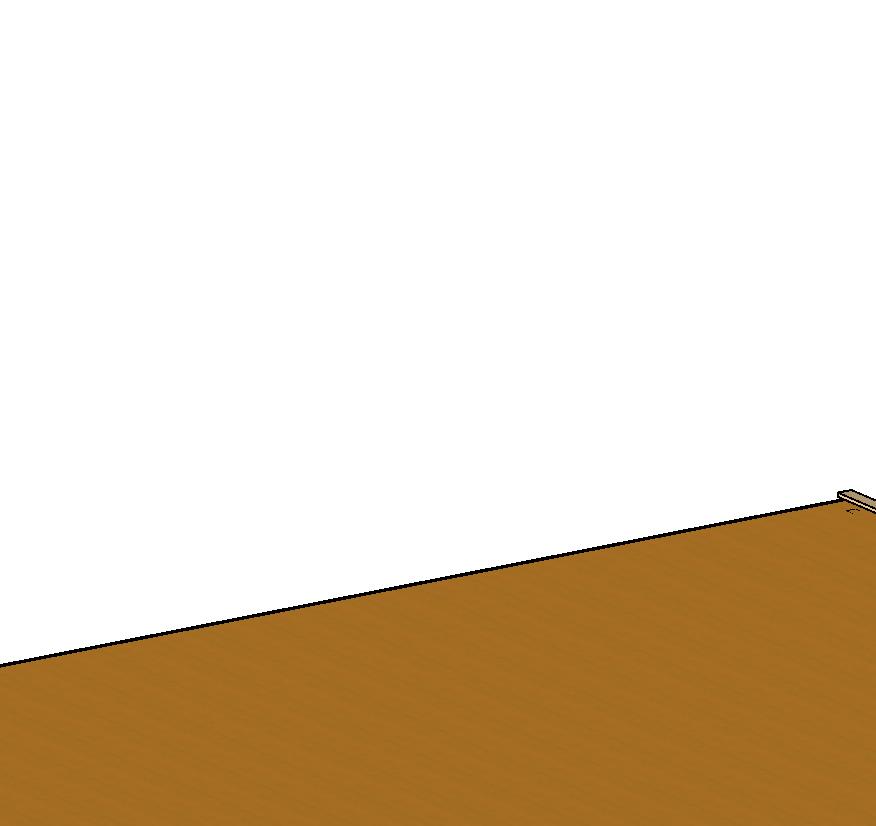

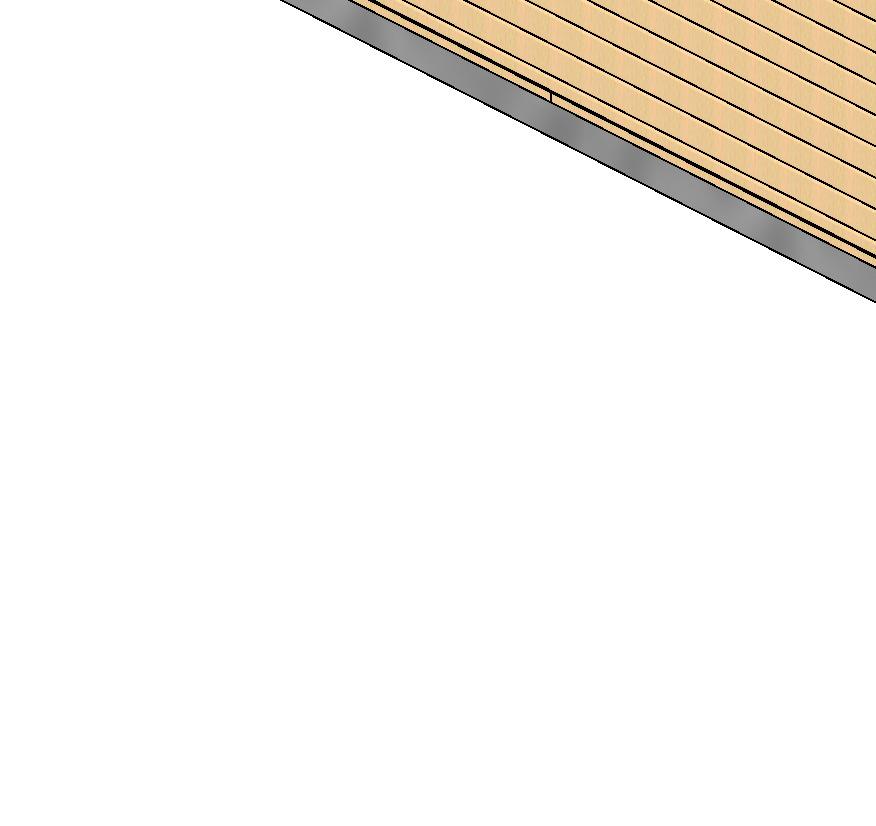

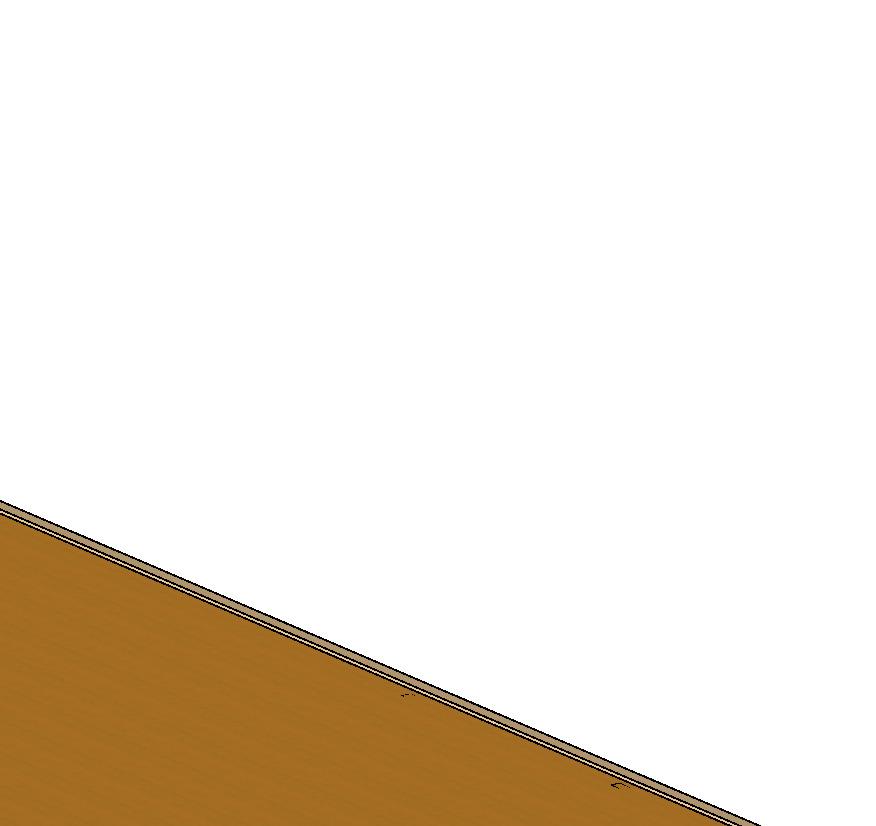

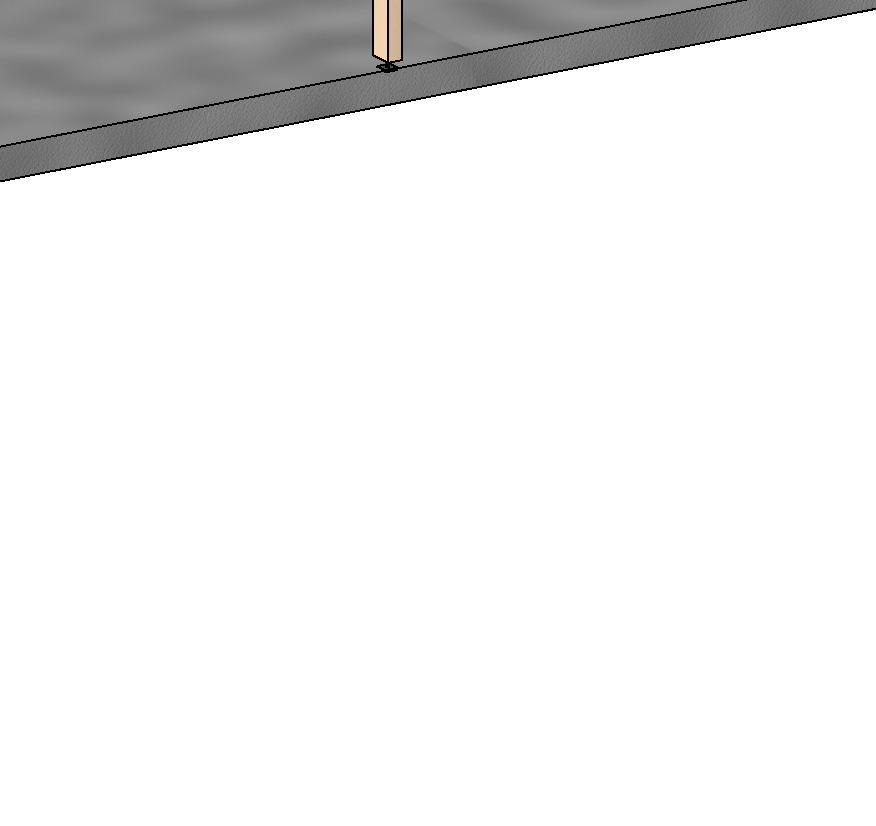

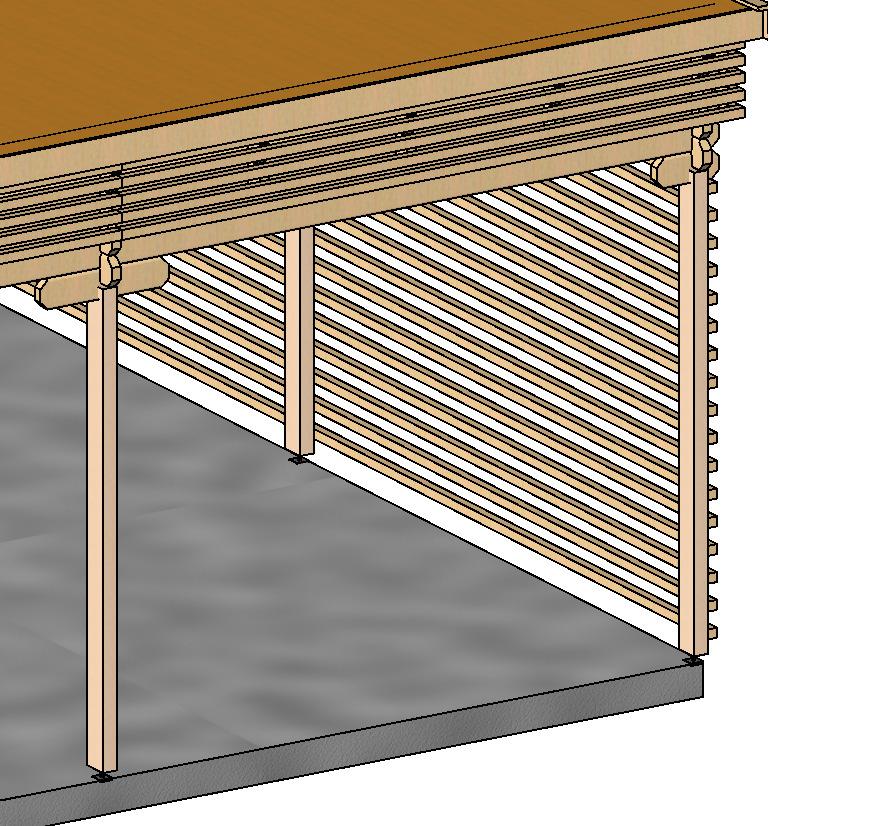

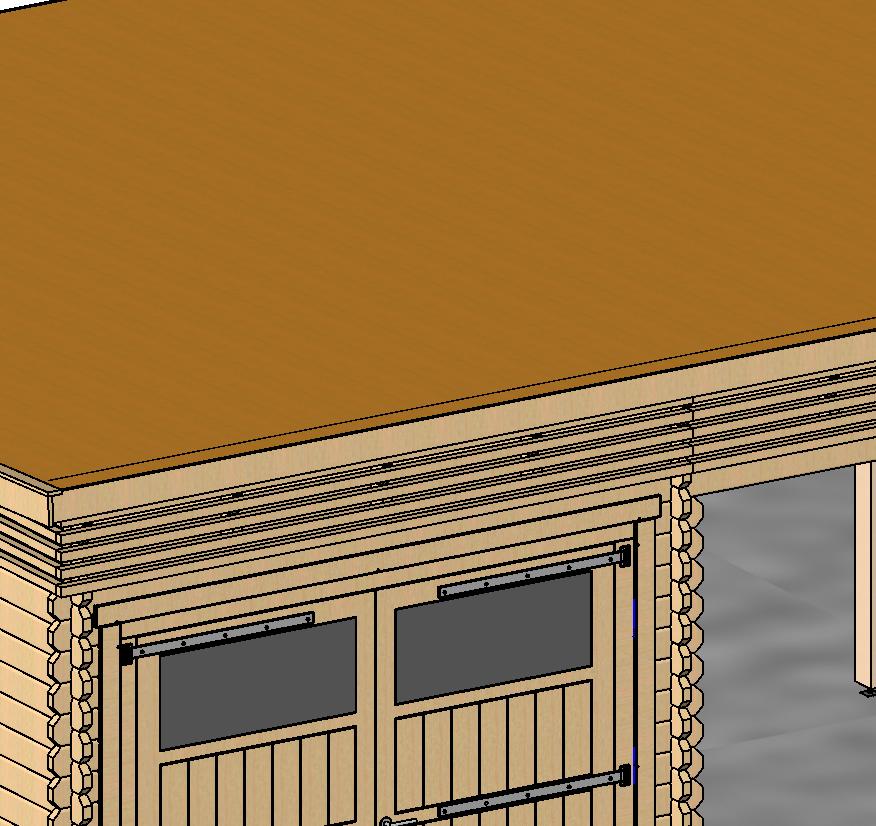

8 3D Wizualizacja Profile 15:17:52 Project Drawing name 3D VISUALIZATION 2 Scale

9 Rzut planu C C B B A A BASE SIZE Profile Project Scale 15:16:05 Drawing name 1 : 50

10 Rzut fundamentu C B A m² 2520x2130 GR 49.2 m² C B A FLOOR PLAN Profile Project Scale 15:16:39 Drawing name 1 : 60

11 Przekroj X68 X X68 X A B C VERTICAL SECTION - A Profile Project Scale 15:18:18 Drawing name 1 : 35

12 Elewacje A B C FACADE AC Profile Project Scale 15:17:29 Drawing name 1 : 30

13 Elewacje Y12 Y11 Y10 4 Y9 Y8 Y7 3 Y6 Y5 Y4 2 Y3 Y2 Y1 1 FACADE 51 Profile Project Scale 15:17:29 Drawing name 1 : 50

14 Elewacje Y1 Y2 Y3 2 Y4 Y5 Y6 3 Y7 Y8 Y9 4 Y10 Y11 Y12 5 FACADE 15 Profile Project Scale 15:17:29 Drawing name 1 : 50

15 Elewacje C B A FACADE CA Profile Project Scale 15:17:30 Drawing name 1 : 30
