Instrukcja montażu i eksploatacji Rusztowanie ramowe RUX-SUPER Wykonanie typowe -

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instrukcja montażu i eksploatacji Rusztowanie ramowe RUX-SUPER 65. - Wykonanie typowe -"

Transkrypt

1

2

3 Instrukcja montażu i eksploatacji Rusztowanie ramowe RUX-SUPER 65 - Wykonanie typowe - Uwaga! Wydane wcześniej instrukcje montażu i eksploatacji są nieważne Stan: styczeń 2007 Niniejsza instrukcja montażu i eksploatacji obowiązuje w odniesieniu do oryginalnego rusztowania ramowego RUX-SUPER 65 firmy RUX GmbH, RUX SALES & SERVICES GmbH i GÜNTER RUX GmbH. Instrukcja nie obowiązuje konstrukcji rusztowań składających się z niewolniczo kopiowanych elementów systemowych ani połączenia elementów oryginalnych i kopiowanych. 3

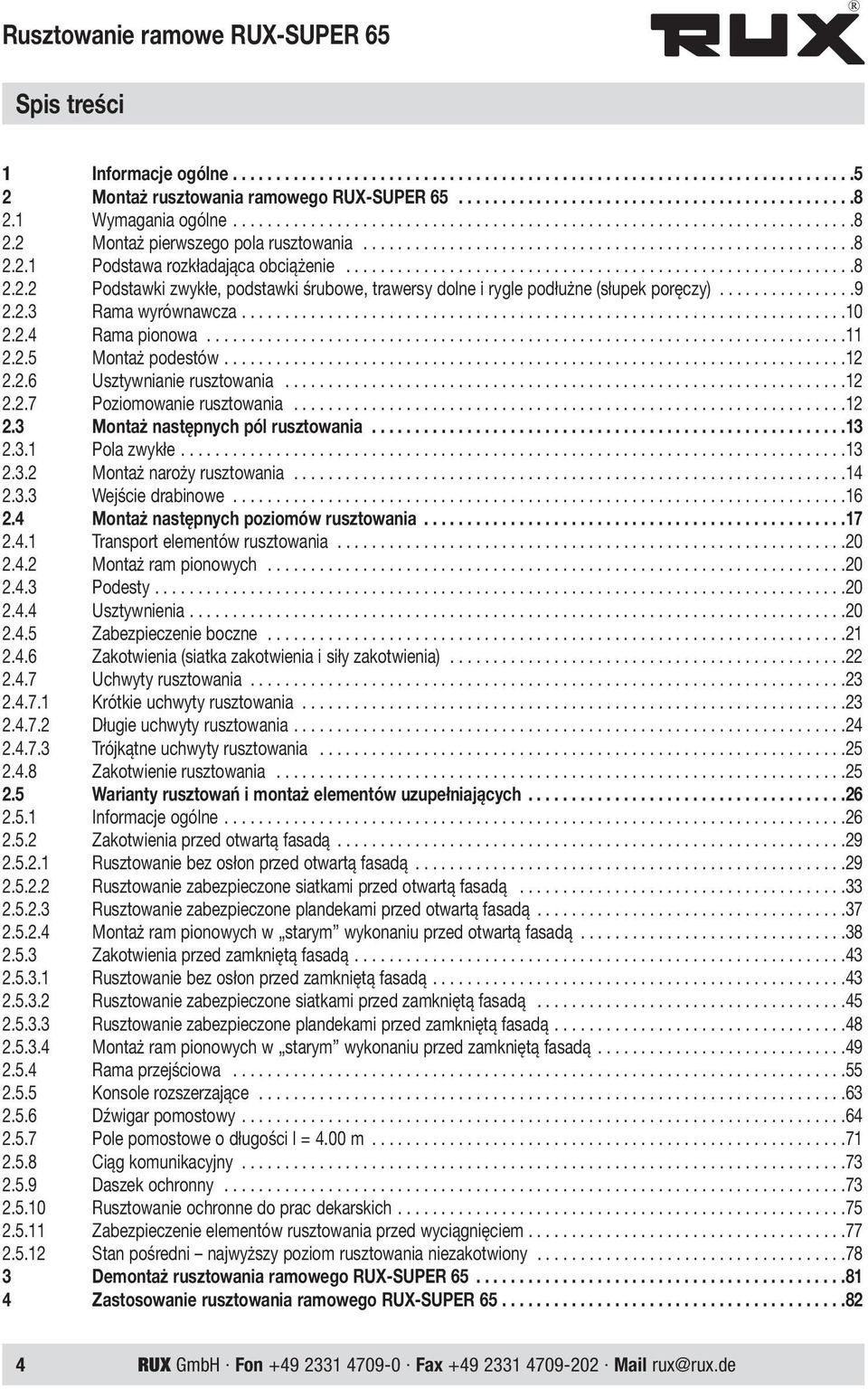

4 Spis treści 1 Informacje ogólne Montaż rusztowania ramowego RUX-SUPER Wymagania ogólne Montaż pierwszego pola rusztowania Podstawa rozkładająca obciążenie Podstawki zwykłe, podstawki śrubowe, trawersy dolne i rygle podłużne (słupek poręczy) Rama wyrównawcza Rama pionowa Montaż podestów Usztywnianie rusztowania Poziomowanie rusztowania Montaż następnych pól rusztowania Pola zwykłe Montaż naroży rusztowania Wejście drabinowe Montaż następnych poziomów rusztowania Transport elementów rusztowania Montaż ram pionowych Podesty Usztywnienia Zabezpieczenie boczne Zakotwienia (siatka zakotwienia i siły zakotwienia) Uchwyty rusztowania Krótkie uchwyty rusztowania Długie uchwyty rusztowania Trójkątne uchwyty rusztowania Zakotwienie rusztowania Warianty rusztowań i montaż elementów uzupełniających Informacje ogólne Zakotwienia przed otwartą fasadą Rusztowanie bez osłon przed otwartą fasadą Rusztowanie zabezpieczone siatkami przed otwartą fasadą Rusztowanie zabezpieczone plandekami przed otwartą fasadą Montaż ram pionowych w starym wykonaniu przed otwartą fasadą Zakotwienia przed zamkniętą fasadą Rusztowanie bez osłon przed zamkniętą fasadą Rusztowanie zabezpieczone siatkami przed zamkniętą fasadą Rusztowanie zabezpieczone plandekami przed zamkniętą fasadą Montaż ram pionowych w starym wykonaniu przed zamkniętą fasadą Rama przejściowa Konsole rozszerzające Dźwigar pomostowy Pole pomostowe o długości l = 4.00 m Ciąg komunikacyjny Daszek ochronny Rusztowanie ochronne do prac dekarskich Zabezpieczenie elementów rusztowania przed wyciągnięciem Stan pośredni najwyższy poziom rusztowania niezakotwiony Demontaż rusztowania ramowego RUX-SUPER Zastosowanie rusztowania ramowego RUX-SUPER

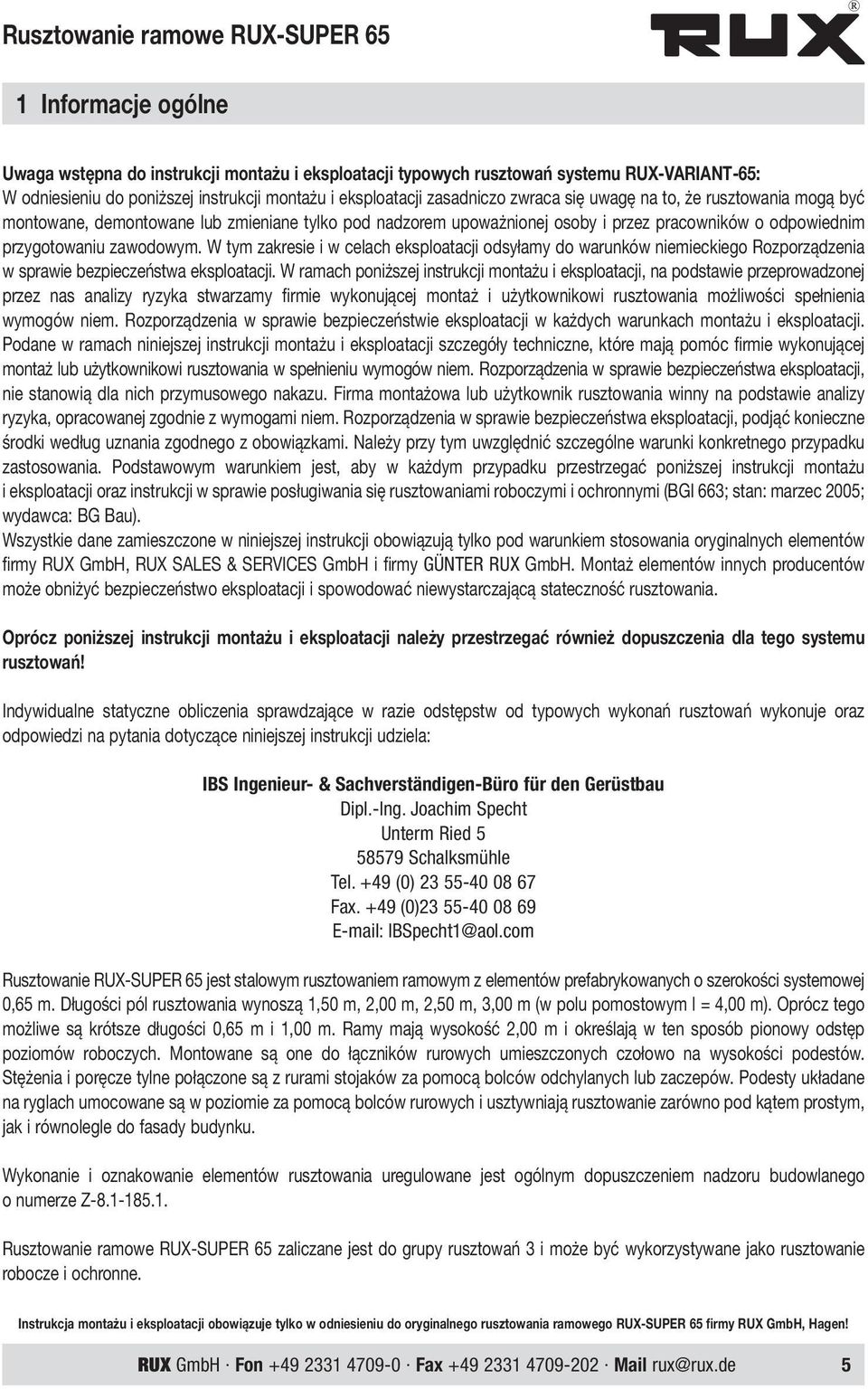

5 1 Informacje ogólne Uwaga wstępna do instrukcji montażu i eksploatacji typowych rusztowań systemu RUX-VARIANT-65: W odniesieniu do poniższej instrukcji montażu i eksploatacji zasadniczo zwraca się uwagę na to, że rusztowania mogą być montowane, demontowane lub zmieniane tylko pod nadzorem upoważnionej osoby i przez pracowników o odpowiednim przygotowaniu zawodowym. W tym zakresie i w celach eksploatacji odsyłamy do warunków niemieckiego Rozporządzenia w sprawie bezpieczeństwa eksploatacji. W ramach poniższej instrukcji montażu i eksploatacji, na podstawie przeprowadzonej przez nas analizy ryzyka stwarzamy firmie wykonującej montaż i użytkownikowi rusztowania możliwości spełnienia wymogów niem. Rozporządzenia w sprawie bezpieczeństwie eksploatacji w każdych warunkach montażu i eksploatacji. Podane w ramach niniejszej instrukcji montażu i eksploatacji szczegóły techniczne, które mają pomóc firmie wykonującej montaż lub użytkownikowi rusztowania w spełnieniu wymogów niem. Rozporządzenia w sprawie bezpieczeństwa eksploatacji, nie stanowią dla nich przymusowego nakazu. Firma montażowa lub użytkownik rusztowania winny na podstawie analizy ryzyka, opracowanej zgodnie z wymogami niem. Rozporządzenia w sprawie bezpieczeństwa eksploatacji, podjąć konieczne środki według uznania zgodnego z obowiązkami. Należy przy tym uwzględnić szczególne warunki konkretnego przypadku zastosowania. Podstawowym warunkiem jest, aby w każdym przypadku przestrzegać poniższej instrukcji montażu i eksploatacji oraz instrukcji w sprawie posługiwania się rusztowaniami roboczymi i ochronnymi (BGI 663; stan: marzec 2005; wydawca: BG Bau). Wszystkie dane zamieszczone w niniejszej instrukcji obowiązują tylko pod warunkiem stosowania oryginalnych elementów firmy RUX GmbH, RUX SALES & SERVICES GmbH i firmy GÜNTER RUX GmbH. Montaż elementów innych producentów może obniżyć bezpieczeństwo eksploatacji i spowodować niewystarczającą stateczność rusztowania. Oprócz poniższej instrukcji montażu i eksploatacji należy przestrzegać również dopuszczenia dla tego systemu rusztowań! Indywidualne statyczne obliczenia sprawdzające w razie odstępstw od typowych wykonań rusztowań wykonuje oraz odpowiedzi na pytania dotyczące niniejszej instrukcji udziela: IBS Ingenieur- & Sachverständigen-Büro für den Gerüstbau Dipl.-Ing. Joachim Specht Unterm Ried Schalksmühle Tel. +49 (0) Fax. +49 (0) IBSpecht1@aol.com Rusztowanie RUX-SUPER 65 jest stalowym rusztowaniem ramowym z elementów prefabrykowanych o szerokości systemowej 0,65 m. Długości pól rusztowania wynoszą 1,50 m, 2,00 m, 2,50 m, 3,00 m (w polu pomostowym l = 4,00 m). Oprócz tego możliwe są krótsze długości 0,65 m i 1,00 m. Ramy mają wysokość 2,00 m i określają w ten sposób pionowy odstęp poziomów roboczych. Montowane są one do łączników rurowych umieszczonych czołowo na wysokości podestów. Stężenia i poręcze tylne połączone są z rurami stojaków za pomocą bolców odchylanych lub zaczepów. Podesty układane na ryglach umocowane są w poziomie za pomocą bolców rurowych i usztywniają rusztowanie zarówno pod kątem prostym, jak i równolegle do fasady budynku. Wykonanie i oznakowanie elementów rusztowania uregulowane jest ogólnym dopuszczeniem nadzoru budowlanego o numerze Z Rusztowanie ramowe RUX-SUPER 65 zaliczane jest do grupy rusztowań 3 i może być wykorzystywane jako rusztowanie robocze i ochronne. 5

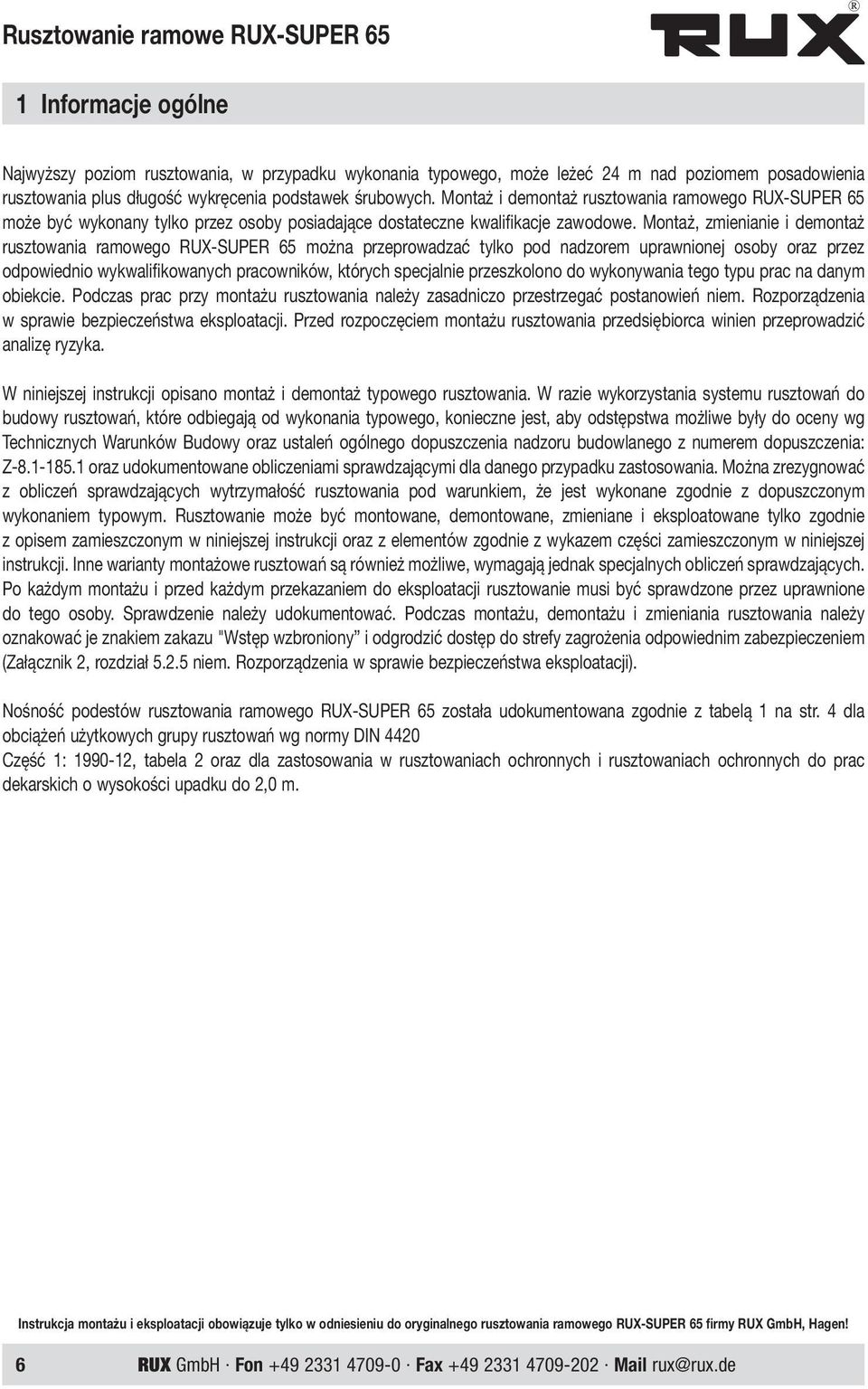

6 1 Informacje ogólne Najwyższy poziom rusztowania, w przypadku wykonania typowego, może leżeć 24 m nad poziomem posadowienia rusztowania plus długość wykręcenia podstawek śrubowych. Montaż i demontaż rusztowania ramowego RUX-SUPER 65 może być wykonany tylko przez osoby posiadające dostateczne kwalifikacje zawodowe. Montaż, zmienianie i demontaż rusztowania ramowego RUX-SUPER 65 można przeprowadzać tylko pod nadzorem uprawnionej osoby oraz przez odpowiednio wykwalifikowanych pracowników, których specjalnie przeszkolono do wykonywania tego typu prac na danym obiekcie. Podczas prac przy montażu rusztowania należy zasadniczo przestrzegać postanowień niem. Rozporządzenia w sprawie bezpieczeństwa eksploatacji. Przed rozpoczęciem montażu rusztowania przedsiębiorca winien przeprowadzić analizę ryzyka. W niniejszej instrukcji opisano montaż i demontaż typowego rusztowania. W razie wykorzystania systemu rusztowań do budowy rusztowań, które odbiegają od wykonania typowego, konieczne jest, aby odstępstwa możliwe były do oceny wg Technicznych Warunków Budowy oraz ustaleń ogólnego dopuszczenia nadzoru budowlanego z numerem dopuszczenia: Z oraz udokumentowane obliczeniami sprawdzającymi dla danego przypadku zastosowania. Można zrezygnować z obliczeń sprawdzających wytrzymałość rusztowania pod warunkiem, że jest wykonane zgodnie z dopuszczonym wykonaniem typowym. Rusztowanie może być montowane, demontowane, zmieniane i eksploatowane tylko zgodnie z opisem zamieszczonym w niniejszej instrukcji oraz z elementów zgodnie z wykazem części zamieszczonym w niniejszej instrukcji. Inne warianty montażowe rusztowań są również możliwe, wymagają jednak specjalnych obliczeń sprawdzających. Po każdym montażu i przed każdym przekazaniem do eksploatacji rusztowanie musi być sprawdzone przez uprawnione do tego osoby. Sprawdzenie należy udokumentować. Podczas montażu, demontażu i zmieniania rusztowania należy oznakować je znakiem zakazu "Wstęp wzbroniony i odgrodzić dostęp do strefy zagrożenia odpowiednim zabezpieczeniem (Załącznik 2, rozdział niem. Rozporządzenia w sprawie bezpieczeństwa eksploatacji). Nośność podestów rusztowania ramowego RUX-SUPER 65 została udokumentowana zgodnie z tabelą 1 na str. 4 dla obciążeń użytkowych grupy rusztowań wg normy DIN 4420 Część 1: , tabela 2 oraz dla zastosowania w rusztowaniach ochronnych i rusztowaniach ochronnych do prac dekarskich o wysokości upadku do 2,0 m. 6

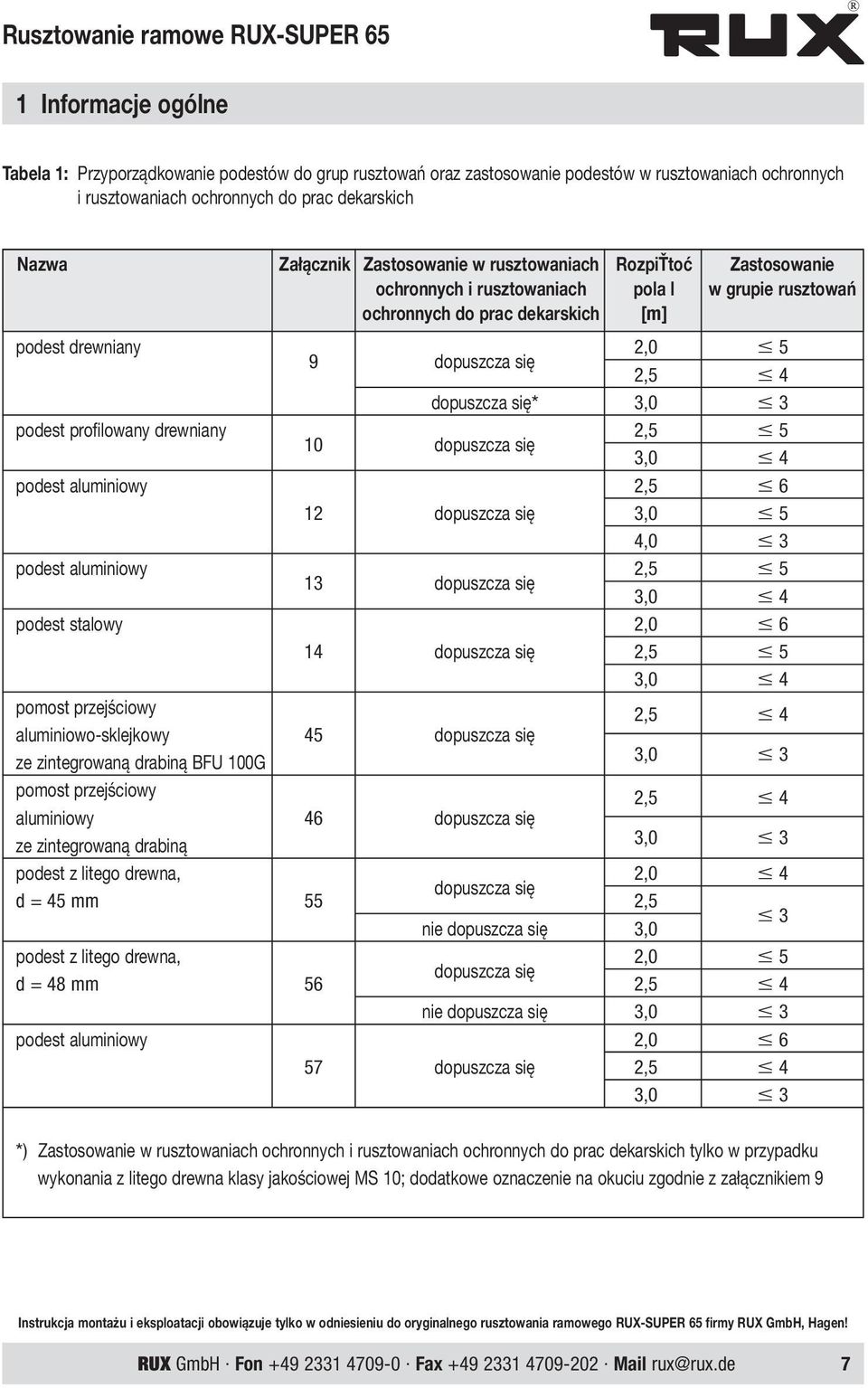

7 1 Informacje ogólne Tabela 1: Przyporządkowanie podestów do grup rusztowań oraz zastosowanie podestów w rusztowaniach ochronnych i rusztowaniach ochronnych do prac dekarskich Nazwa Załącznik Zastosowanie w rusztowaniach RozpiŤtoć Zastosowanie ochronnych i rusztowaniach pola l w grupie rusztowań ochronnych do prac dekarskich [m] podest drewniany 2,0 5 9 dopuszcza się 2,5 4 dopuszcza się* 3,0 3 podest profilowany drewniany 2, dopuszcza się 3,0 4 podest aluminiowy 2, dopuszcza się 3,0 5 4,0 3 podest aluminiowy 2, dopuszcza się 3,0 4 podest stalowy 2, dopuszcza się 2,5 5 3,0 4 pomost przejściowy 2,5 4 aluminiowo-sklejkowy 45 dopuszcza się ze zintegrowaną drabiną BFU 100G 3,0 3 pomost przejściowy 2,5 4 aluminiowy 46 dopuszcza się ze zintegrowaną drabiną 3,0 3 podest z litego drewna, 2,0 4 dopuszcza się d = 45 mm 55 2,5 3 nie dopuszcza się 3,0 podest z litego drewna, 2,0 5 dopuszcza się d = 48 mm 56 2,5 4 nie dopuszcza się 3,0 3 podest aluminiowy 2, dopuszcza się 2,5 4 3,0 3 *) Zastosowanie w rusztowaniach ochronnych i rusztowaniach ochronnych do prac dekarskich tylko w przypadku wykonania z litego drewna klasy jakościowej MS 10; dodatkowe oznaczenie na okuciu zgodnie z załącznikiem 9 7

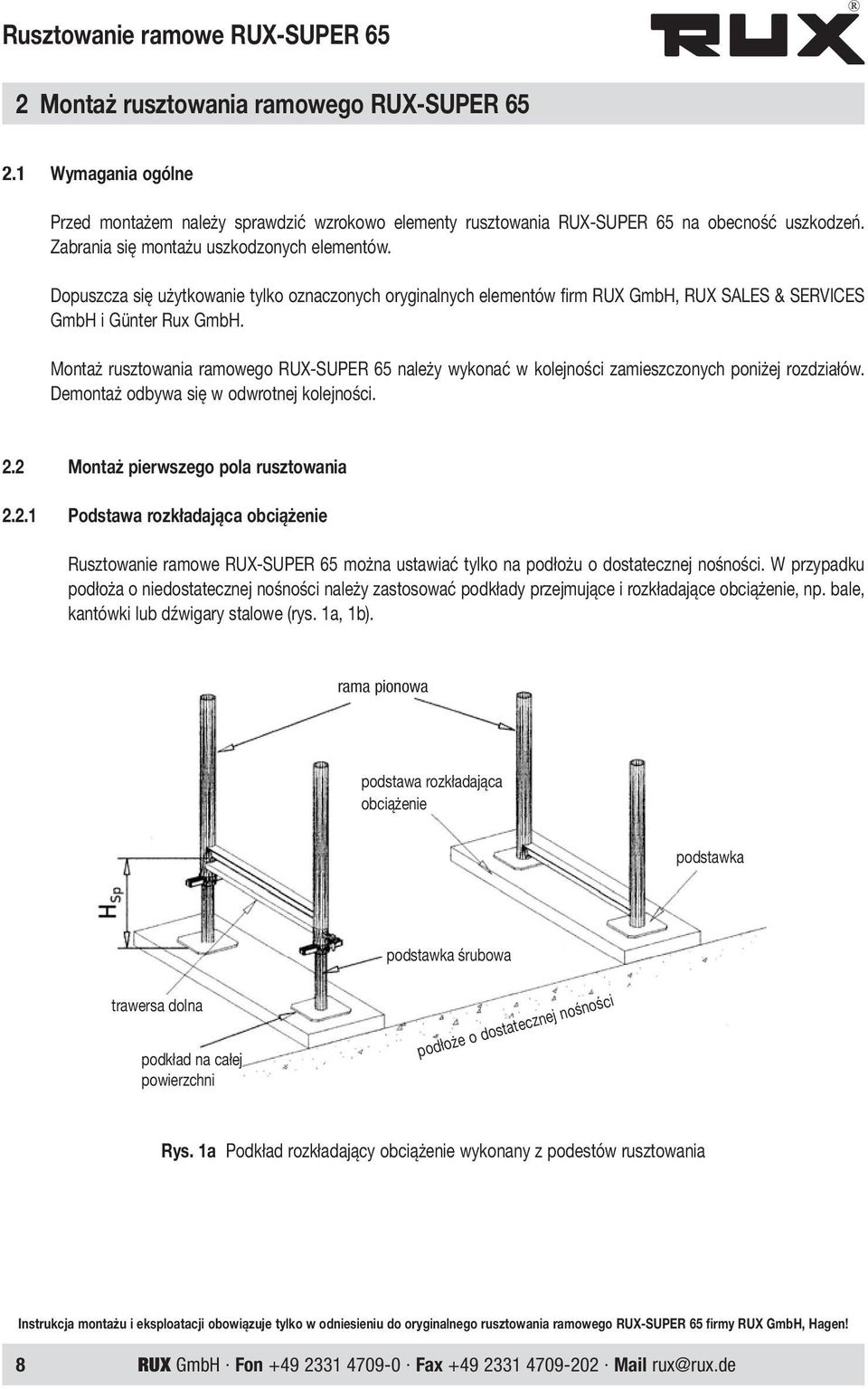

8 2 Montaż rusztowania ramowego RUX-SUPER Wymagania ogólne Przed montażem należy sprawdzić wzrokowo elementy rusztowania RUX-SUPER 65 na obecność uszkodzeń. Zabrania się montażu uszkodzonych elementów. Dopuszcza się użytkowanie tylko oznaczonych oryginalnych elementów firm RUX GmbH, RUX SALES & SERVICES GmbH i Günter Rux GmbH. Montaż rusztowania ramowego RUX-SUPER 65 należy wykonać w kolejności zamieszczonych poniżej rozdziałów. Demontaż odbywa się w odwrotnej kolejności. 2.2 Montaż pierwszego pola rusztowania Podstawa rozkładająca obciążenie Rusztowanie ramowe RUX-SUPER 65 można ustawiać tylko na podłożu o dostatecznej nośności. W przypadku podłoża o niedostatecznej nośności należy zastosować podkłady przejmujące i rozkładające obciążenie, np. bale, kantówki lub dźwigary stalowe (rys. 1a, 1b). rama pionowa podstawa rozkładająca obciążenie podstawka podstawka śrubowa trawersa dolna podkład na całej powierzchni podłoże o dostatecznej nośności Rys. 1a Podkład rozkładający obciążenie wykonany z podestów rusztowania 8

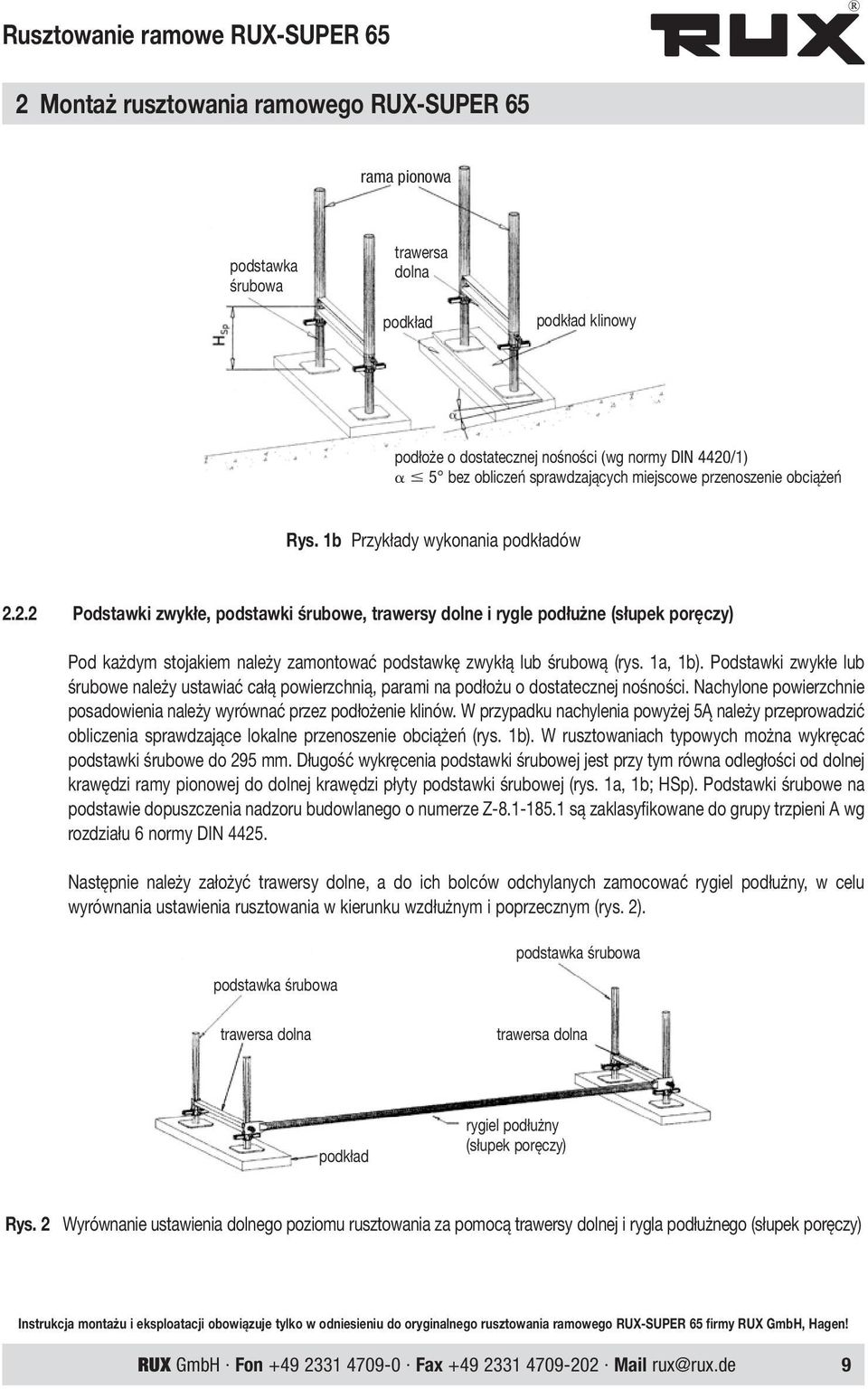

9 2 Montaż rusztowania ramowego RUX-SUPER 65 rama pionowa podstawka śrubowa trawersa dolna podkład podkład klinowy podłoże o dostatecznej nośności (wg normy DIN 4420/1) 5 bez obliczeń sprawdzających miejscowe przenoszenie obciążeń Rys. 1b Przykłady wykonania podkładów Podstawki zwykłe, podstawki śrubowe, trawersy dolne i rygle podłużne (słupek poręczy) Pod każdym stojakiem należy zamontować podstawkę zwykłą lub śrubową (rys. 1a, 1b). Podstawki zwykłe lub śrubowe należy ustawiać całą powierzchnią, parami na podłożu o dostatecznej nośności. Nachylone powierzchnie posadowienia należy wyrównać przez podłożenie klinów. W przypadku nachylenia powyżej 5Ą należy przeprowadzić obliczenia sprawdzające lokalne przenoszenie obciążeń (rys. 1b). W rusztowaniach typowych można wykręcać podstawki śrubowe do 295 mm. Długość wykręcenia podstawki śrubowej jest przy tym równa odległości od dolnej krawędzi ramy pionowej do dolnej krawędzi płyty podstawki śrubowej (rys. 1a, 1b; HSp). Podstawki śrubowe na podstawie dopuszczenia nadzoru budowlanego o numerze Z są zaklasyfikowane do grupy trzpieni A wg rozdziału 6 normy DIN Następnie należy założyć trawersy dolne, a do ich bolców odchylanych zamocować rygiel podłużny, w celu wyrównania ustawienia rusztowania w kierunku wzdłużnym i poprzecznym (rys. 2). podstawka śrubowa podstawka śrubowa trawersa dolna trawersa dolna podkład rygiel podłużny (słupek poręczy) Rys. 2 Wyrównanie ustawienia dolnego poziomu rusztowania za pomocą trawersy dolnej i rygla podłużnego (słupek poręczy) 9

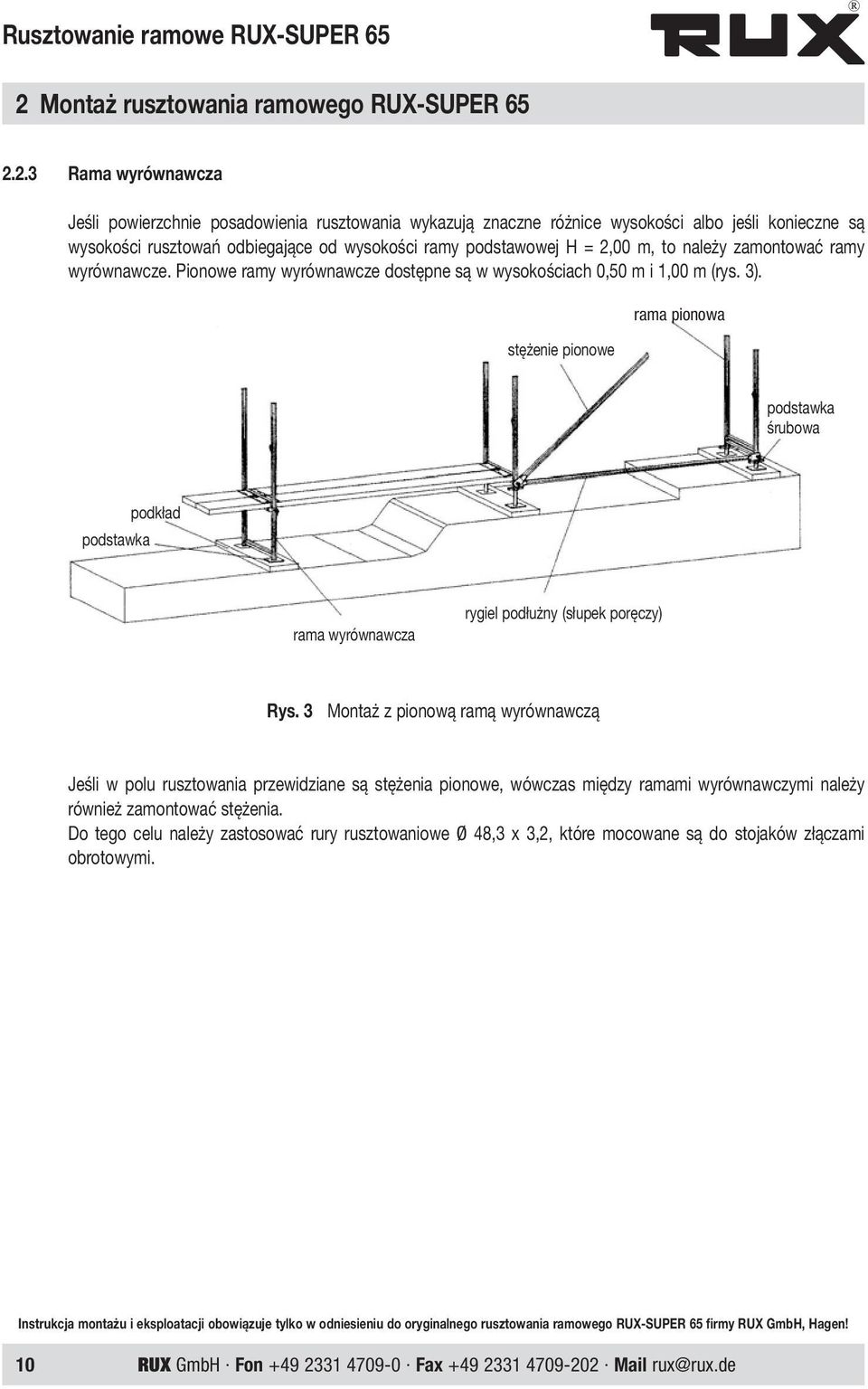

10 2 Montaż rusztowania ramowego RUX-SUPER Rama wyrównawcza Jeśli powierzchnie posadowienia rusztowania wykazują znaczne różnice wysokości albo jeśli konieczne są wysokości rusztowań odbiegające od wysokości ramy podstawowej H = 2,00 m, to należy zamontować ramy wyrównawcze. Pionowe ramy wyrównawcze dostępne są w wysokościach 0,50 m i 1,00 m (rys. 3). stężenie pionowe rama pionowa podstawka śrubowa podstawka podkład rama wyrównawcza rygiel podłużny (słupek poręczy) Rys. 3 Montaż z pionową ramą wyrównawczą Jeśli w polu rusztowania przewidziane są stężenia pionowe, wówczas między ramami wyrównawczymi należy również zamontować stężenia. Do tego celu należy zastosować rury rusztowaniowe Ø 48,3 x 3,2, które mocowane są do stojaków złączami obrotowymi. 10

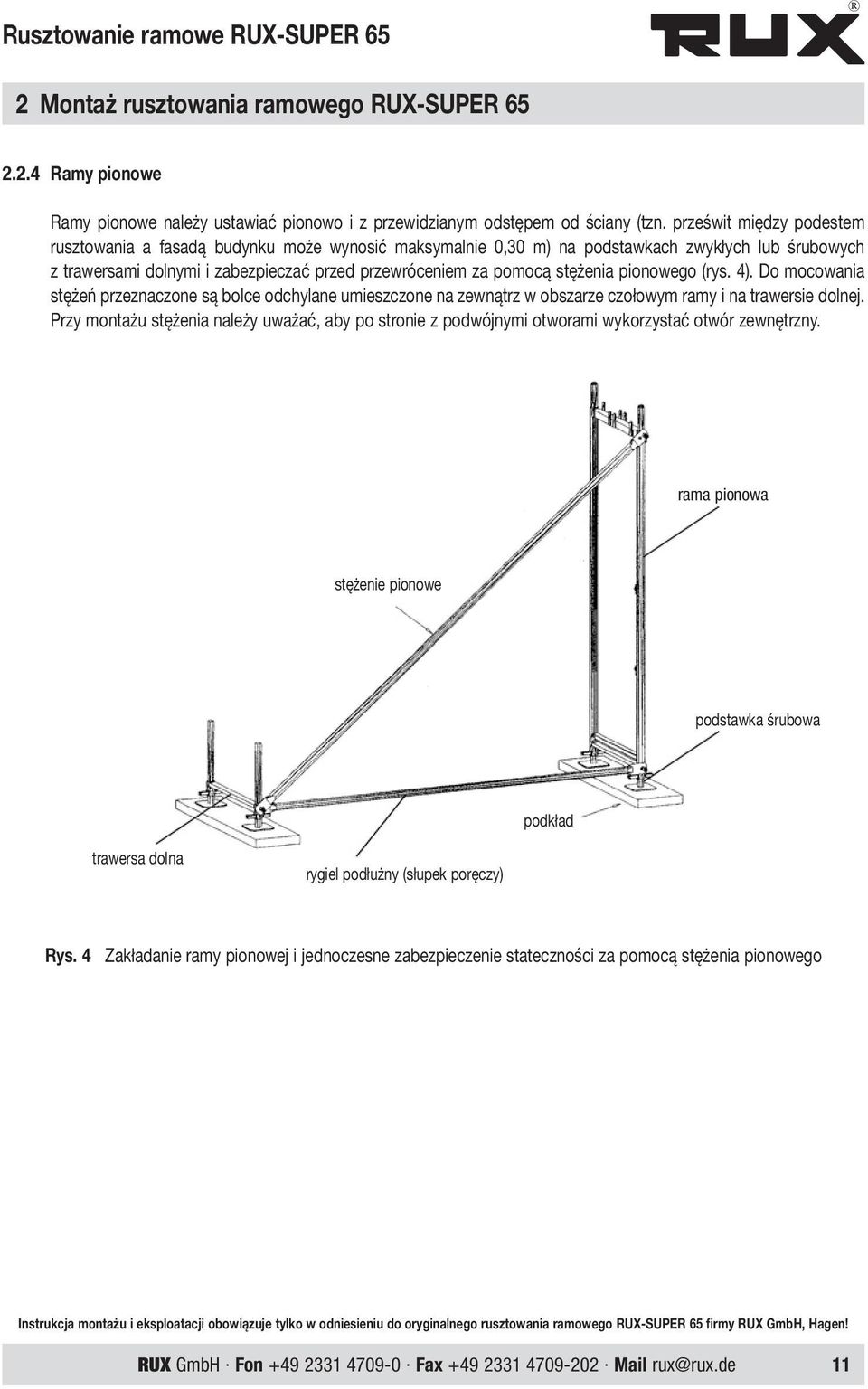

11 2 Montaż rusztowania ramowego RUX-SUPER Ramy pionowe Ramy pionowe należy ustawiać pionowo i z przewidzianym odstępem od ściany (tzn. prześwit między podestem rusztowania a fasadą budynku może wynosić maksymalnie 0,30 m) na podstawkach zwykłych lub śrubowych z trawersami dolnymi i zabezpieczać przed przewróceniem za pomocą stężenia pionowego (rys. 4). Do mocowania stężeń przeznaczone są bolce odchylane umieszczone na zewnątrz w obszarze czołowym ramy i na trawersie dolnej. Przy montażu stężenia należy uważać, aby po stronie z podwójnymi otworami wykorzystać otwór zewnętrzny. rama pionowa stężenie pionowe podstawka śrubowa podkład trawersa dolna rygiel podłużny (słupek poręczy) Rys. 4 Zakładanie ramy pionowej i jednoczesne zabezpieczenie stateczności za pomocą stężenia pionowego 11

12 2 Montaż rusztowania ramowego RUX-SUPER Montaż podestów Do eksploatacji rusztowania ramowego RUX-SUPER 65 należy stosować wyłącznie podesty systemowe. W każdym polu rusztowania należy zamontować dwa dopuszczone podesty systemowe drewniane, stalowe lub aluminiowe o szerokości 29 cm albo podest aluminiowy o szerokości 59 cm. Podesty umocowane są poziomo na ryglach do zawieszania podestów (górnych trawersach poprzecznych) ram pionowych przez bolce rurowe (kołki) przyspawane do rygli do zawieszania podestów, usztywniając w ten sposób rusztowanie zarówno prostopadle, jak i równolegle do fasady (rys. 5). rama pionowa podest systemowy stężenie pionowe trawersa dolna podstawka śrubowa podkład rygiel podłużny (słupek poręczy) Rys. 5 Wykonanie pierwszego pola rusztowania (podstawowe pole rusztowania) Usztywnianie rusztowania Po zewnętrznej stronie rusztowania należy zamontować usztywnienia podłużne. Zamontowane stężenia pionowe i rygle podłużne służą do stabilizacji i przenoszenia na podłoże sił z zewnętrznej, pionowej płaszczyzny rusztowania, przebiegającej równolegle do fasady Poziomowanie rusztowania Wyrównać ustawienie pierwszego pola rusztowania w pionie i w poziomie. Sprawdzić odległość od ściany, tzn. maksymalna odległość między podestem i fasadą, przy której ustawione jest rusztowanie, nie może przekraczać 30 cm bez montażu wewnętrznej osłony bocznej. 12

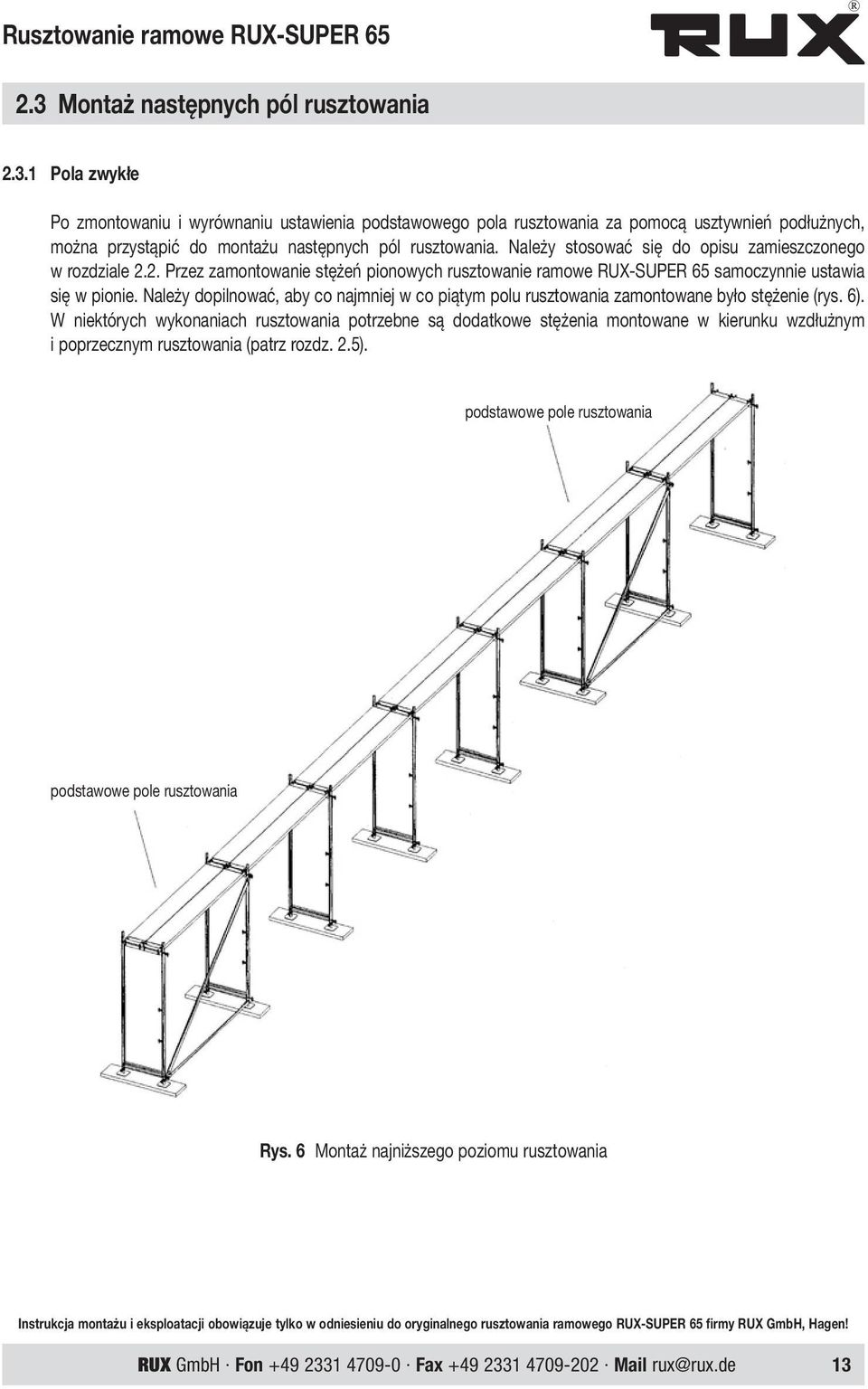

13 2.3 Montaż następnych pól rusztowania Pola zwykłe Po zmontowaniu i wyrównaniu ustawienia podstawowego pola rusztowania za pomocą usztywnień podłużnych, można przystąpić do montażu następnych pól rusztowania. Należy stosować się do opisu zamieszczonego w rozdziale 2.2. Przez zamontowanie stężeń pionowych rusztowanie ramowe RUX-SUPER 65 samoczynnie ustawia się w pionie. Należy dopilnować, aby co najmniej w co piątym polu rusztowania zamontowane było stężenie (rys. 6). W niektórych wykonaniach rusztowania potrzebne są dodatkowe stężenia montowane w kierunku wzdłużnym i poprzecznym rusztowania (patrz rozdz. 2.5). podstawowe pole rusztowania podstawowe pole rusztowania Rys. 6 Montaż najniższego poziomu rusztowania 13

14 2.3 Montaż następnych pól rusztowania Montaż naroży rusztowania Do narożnego połączenia montowanych wzdłużnie rusztowań fasadowych możliwe są różne warianty montażowe. Jeśli ustawione nawzajem prostopadle płyty rusztowań zbiegną się bezpośrednio ze sobą (strona wzdłużna i strona czołowa), to można z jednej strony zastosować połączenie za pomocą dodatkowo montowanej rury rusztowaniowej (rys. 7a) albo połączyć zewnętrzne stojaki ramowe za pomocą dwóch złączy obrotowych w odstępie pionowym H = 4,00 m (rys. 7b). Można przy tym zrezygnować z podstawki zwykłej lub śrubowej stojaka z ramą pionową. x dodatkowa kotwa na najwyższym poziomie rusztowania w rusztowaniu bez osłon z kratą ochronną x dodatkowa kotwa na najwyższym poziomie rusztowania w rusztowaniu zabezpieczonym plandekami z kratą ochronną x dodatkowe kotwy w każdej płaszczyźnie zakotwienia (odstęp H = 4,00 m) w rusztowaniach zabezpieczonych siatkami zakotwienie jak stojak brzegowy odstęp pionowy H = 4,00 m x kotwa dodatkowa rura rusztowaniowa Ø 48,3 ze złączami krzyżowymi odstęp H = 4,00 m Dla szczeliny większej od 8 cm konieczna jest dodatkowa osłona Rys. 7 a Montaż naroża rusztowania przez połączenie stojaków ramowych za pomocą rury rusztowaniowej i złącza krzyżowego. W przypadku zastosowania kraty ochronnej konieczna jest dodatkowa kotwa na najwyższym poziomie rusztowania w obszarze naroża 14

15 2.3 Montaż następnych pól rusztowania szczelina = 8 cm bez dodatkowej osłony szczelinowej stężenie pionowe złącze obrotowe trawersa dolna rygiel podłużny złącze obrotowe podkład Rys. 7b Montaż naroża rusztowania przez połączenie złączami obrotowymi Przy prawidłowym połączeniu rusztowań nie jest konieczne zakotwienie do naroża fasady (wyjątek patrz rys. 7a). Znajdujący się po każdej stronie naroża pionowy ciąg ram należy zakotwić do fasady tak jak ramę brzegową w odstępie pionowym H = 4,00 m (rys. 7a). 15

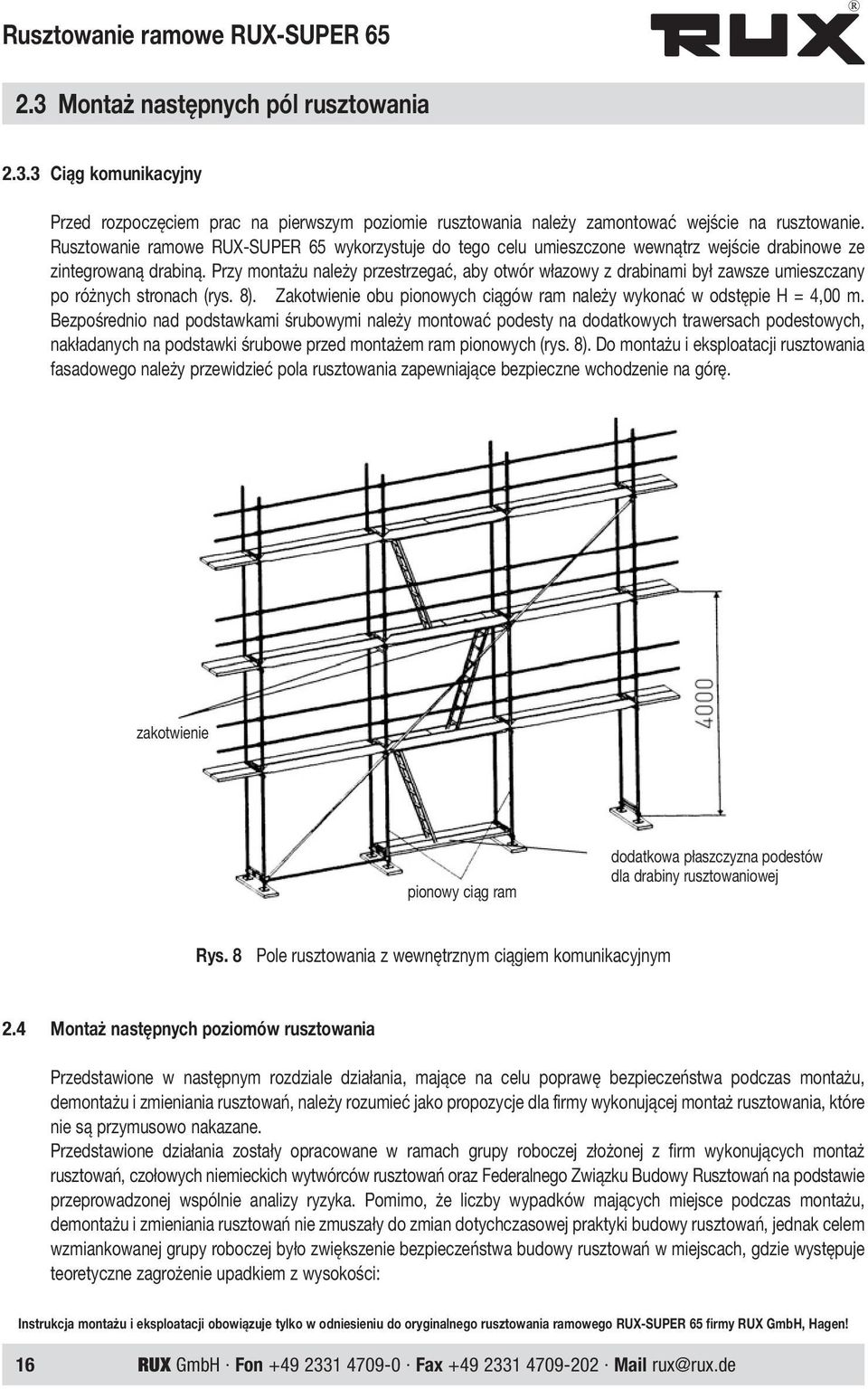

16 2.3 Montaż następnych pól rusztowania Ciąg komunikacyjny Przed rozpoczęciem prac na pierwszym poziomie rusztowania należy zamontować wejście na rusztowanie. Rusztowanie ramowe RUX-SUPER 65 wykorzystuje do tego celu umieszczone wewnątrz wejście drabinowe ze zintegrowaną drabiną. Przy montażu należy przestrzegać, aby otwór włazowy z drabinami był zawsze umieszczany po różnych stronach (rys. 8). Zakotwienie obu pionowych ciągów ram należy wykonać w odstępie H = 4,00 m. Bezpośrednio nad podstawkami śrubowymi należy montować podesty na dodatkowych trawersach podestowych, nakładanych na podstawki śrubowe przed montażem ram pionowych (rys. 8). Do montażu i eksploatacji rusztowania fasadowego należy przewidzieć pola rusztowania zapewniające bezpieczne wchodzenie na górę. zakotwienie pionowy ciąg ram dodatkowa płaszczyzna podestów dla drabiny rusztowaniowej Rys. 8 Pole rusztowania z wewnętrznym ciągiem komunikacyjnym 2.4 Montaż następnych poziomów rusztowania Przedstawione w następnym rozdziale działania, mające na celu poprawę bezpieczeństwa podczas montażu, demontażu i zmieniania rusztowań, należy rozumieć jako propozycje dla firmy wykonującej montaż rusztowania, które nie są przymusowo nakazane. Przedstawione działania zostały opracowane w ramach grupy roboczej złożonej z firm wykonujących montaż rusztowań, czołowych niemieckich wytwórców rusztowań oraz Federalnego Związku Budowy Rusztowań na podstawie przeprowadzonej wspólnie analizy ryzyka. Pomimo, że liczby wypadków mających miejsce podczas montażu, demontażu i zmieniania rusztowań nie zmuszały do zmian dotychczasowej praktyki budowy rusztowań, jednak celem wzmiankowanej grupy roboczej było zwiększenie bezpieczeństwa budowy rusztowań w miejscach, gdzie występuje teoretyczne zagrożenie upadkiem z wysokości: 16

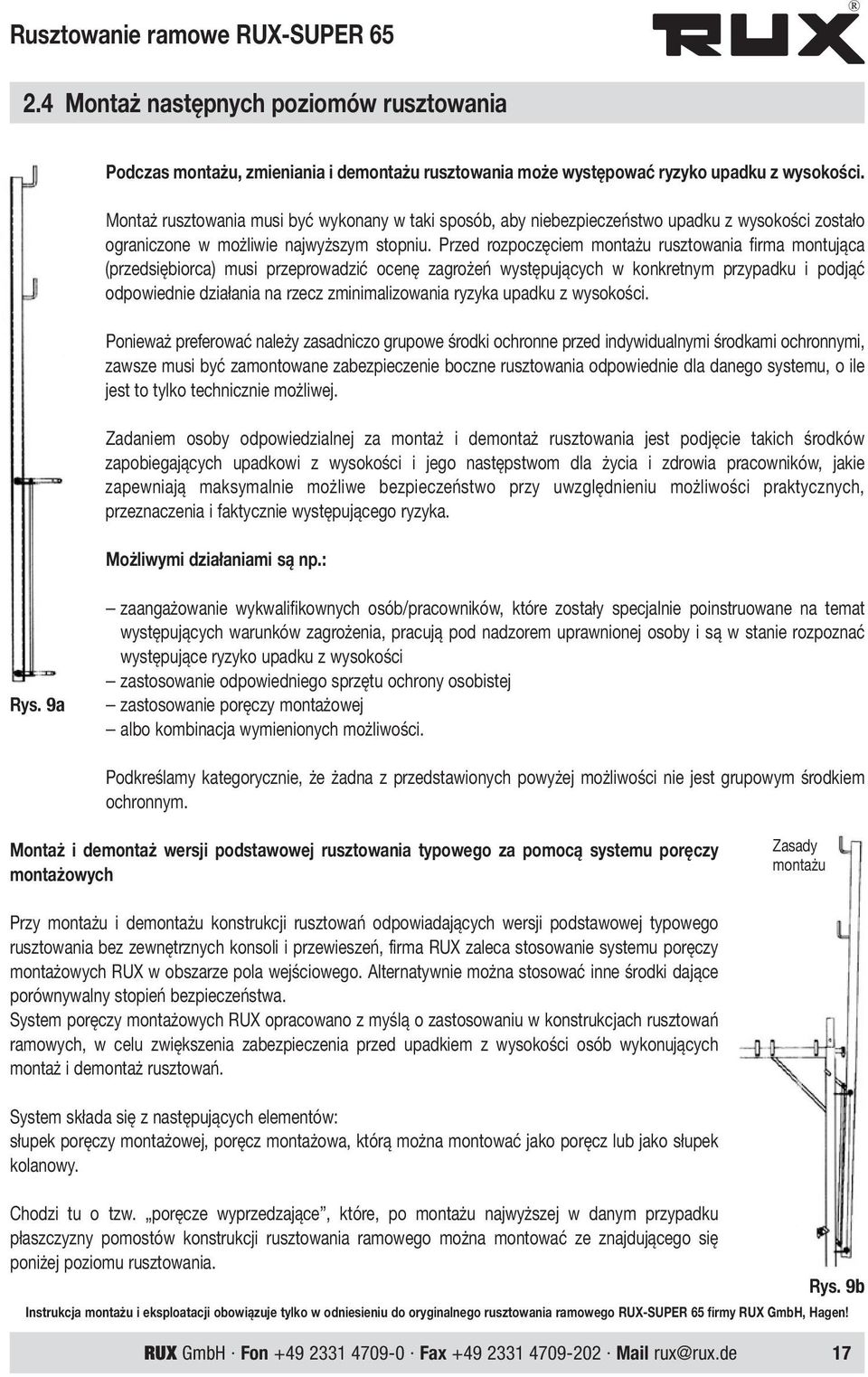

17 2.4 Montaż następnych poziomów rusztowania Podczas montażu, zmieniania i demontażu rusztowania może występować ryzyko upadku z wysokości. Montaż rusztowania musi być wykonany w taki sposób, aby niebezpieczeństwo upadku z wysokości zostało ograniczone w możliwie najwyższym stopniu. Przed rozpoczęciem montażu rusztowania firma montująca (przedsiębiorca) musi przeprowadzić ocenę zagrożeń występujących w konkretnym przypadku i podjąć odpowiednie działania na rzecz zminimalizowania ryzyka upadku z wysokości. Ponieważ preferować należy zasadniczo grupowe środki ochronne przed indywidualnymi środkami ochronnymi, zawsze musi być zamontowane zabezpieczenie boczne rusztowania odpowiednie dla danego systemu, o ile jest to tylko technicznie możliwej. Zadaniem osoby odpowiedzialnej za montaż i demontaż rusztowania jest podjęcie takich środków zapobiegających upadkowi z wysokości i jego następstwom dla życia i zdrowia pracowników, jakie zapewniają maksymalnie możliwe bezpieczeństwo przy uwzględnieniu możliwości praktycznych, przeznaczenia i faktycznie występującego ryzyka. Możliwymi działaniami są np.: Rys. 9a zaangażowanie wykwalifikownych osób/pracowników, które zostały specjalnie poinstruowane na temat występujących warunków zagrożenia, pracują pod nadzorem uprawnionej osoby i są w stanie rozpoznać występujące ryzyko upadku z wysokości zastosowanie odpowiedniego sprzętu ochrony osobistej zastosowanie poręczy montażowej albo kombinacja wymienionych możliwości. Podkreślamy kategorycznie, że żadna z przedstawionych powyżej możliwości nie jest grupowym środkiem ochronnym. Montaż i demontaż wersji podstawowej rusztowania typowego za pomocą systemu poręczy montażowych Zasady montażu Przy montażu i demontażu konstrukcji rusztowań odpowiadających wersji podstawowej typowego rusztowania bez zewnętrznych konsoli i przewieszeń, firma RUX zaleca stosowanie systemu poręczy montażowych RUX w obszarze pola wejściowego. Alternatywnie można stosować inne środki dające porównywalny stopień bezpieczeństwa. System poręczy montażowych RUX opracowano z myślą o zastosowaniu w konstrukcjach rusztowań ramowych, w celu zwiększenia zabezpieczenia przed upadkiem z wysokości osób wykonujących montaż i demontaż rusztowań. System składa się z następujących elementów: słupek poręczy montażowej, poręcz montażowa, którą można montować jako poręcz lub jako słupek kolanowy. Chodzi tu o tzw. poręcze wyprzedzające, które, po montażu najwyższej w danym przypadku płaszczyzny pomostów konstrukcji rusztowania ramowego można montować ze znajdującego się poniżej poziomu rusztowania. Rys. 9b 17

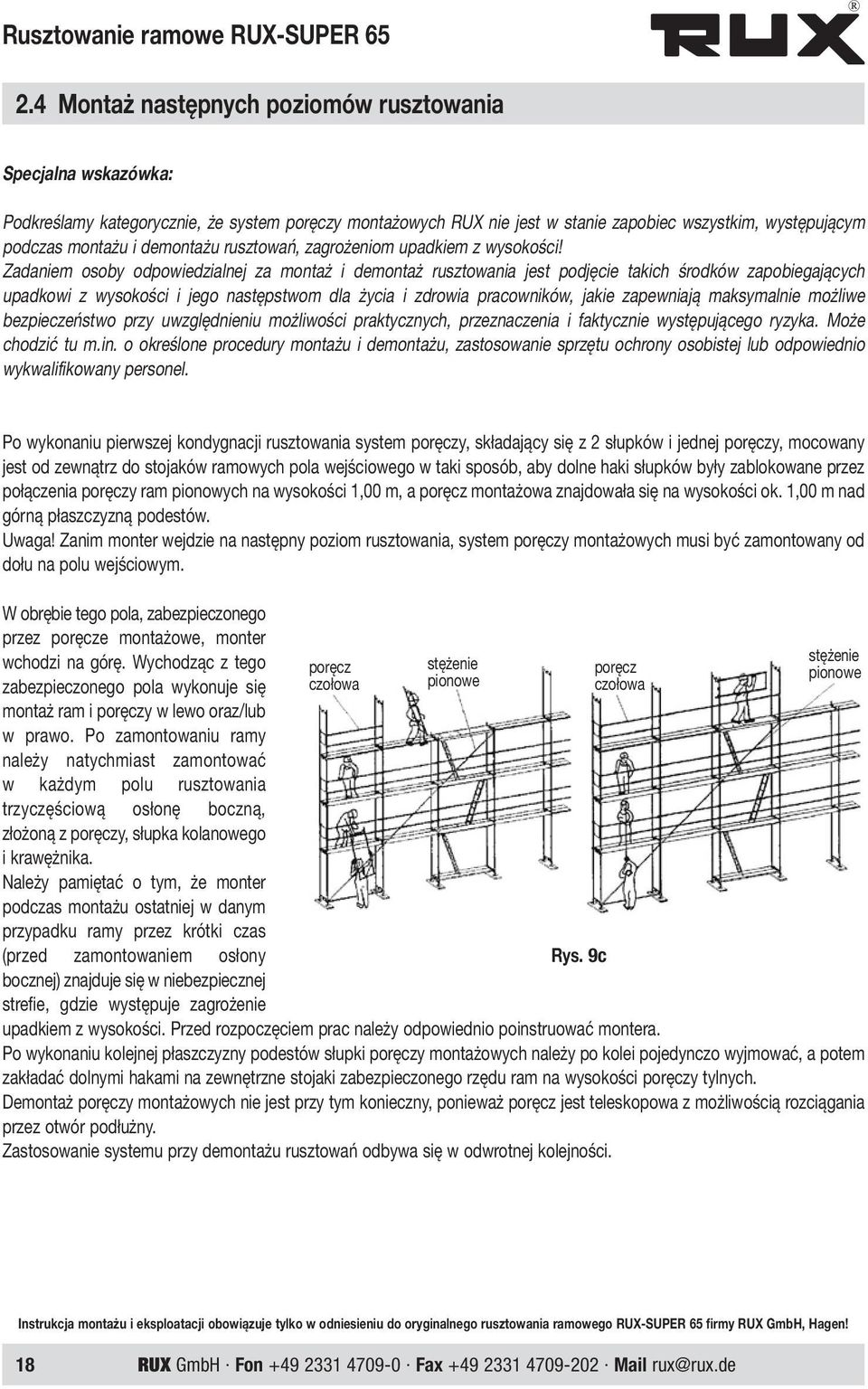

18 2.4 Montaż następnych poziomów rusztowania Specjalna wskazówka: Podkreślamy kategorycznie, że system poręczy montażowych RUX nie jest w stanie zapobiec wszystkim, występującym podczas montażu i demontażu rusztowań, zagrożeniom upadkiem z wysokości! Zadaniem osoby odpowiedzialnej za montaż i demontaż rusztowania jest podjęcie takich środków zapobiegających upadkowi z wysokości i jego następstwom dla życia i zdrowia pracowników, jakie zapewniają maksymalnie możliwe bezpieczeństwo przy uwzględnieniu możliwości praktycznych, przeznaczenia i faktycznie występującego ryzyka. Może chodzić tu m.in. o określone procedury montażu i demontażu, zastosowanie sprzętu ochrony osobistej lub odpowiednio wykwalifikowany personel. Po wykonaniu pierwszej kondygnacji rusztowania system poręczy, składający się z 2 słupków i jednej poręczy, mocowany jest od zewnątrz do stojaków ramowych pola wejściowego w taki sposób, aby dolne haki słupków były zablokowane przez połączenia poręczy ram pionowych na wysokości 1,00 m, a poręcz montażowa znajdowała się na wysokości ok. 1,00 m nad górną płaszczyzną podestów. Uwaga! Zanim monter wejdzie na następny poziom rusztowania, system poręczy montażowych musi być zamontowany od dołu na polu wejściowym. W obrębie tego pola, zabezpieczonego przez poręcze montażowe, monter wchodzi na górę. Wychodząc z tego zabezpieczonego pola wykonuje się montaż ram i poręczy w lewo oraz/lub w prawo. Po zamontowaniu ramy należy natychmiast zamontować w każdym polu rusztowania trzyczęściową osłonę boczną, złożoną z poręczy, słupka kolanowego i krawężnika. Należy pamiętać o tym, że monter podczas montażu ostatniej w danym przypadku ramy przez krótki czas (przed zamontowaniem osłony bocznej) znajduje się w niebezpiecznej strefie, gdzie występuje zagrożenie poręcz czołowa stężenie pionowe Rys. 9c poręcz czołowa stężenie pionowe upadkiem z wysokości. Przed rozpoczęciem prac należy odpowiednio poinstruować montera. Po wykonaniu kolejnej płaszczyzny podestów słupki poręczy montażowych należy po kolei pojedynczo wyjmować, a potem zakładać dolnymi hakami na zewnętrzne stojaki zabezpieczonego rzędu ram na wysokości poręczy tylnych. Demontaż poręczy montażowych nie jest przy tym konieczny, ponieważ poręcz jest teleskopowa z możliwością rozciągania przez otwór podłużny. Zastosowanie systemu przy demontażu rusztowań odbywa się w odwrotnej kolejności. 18

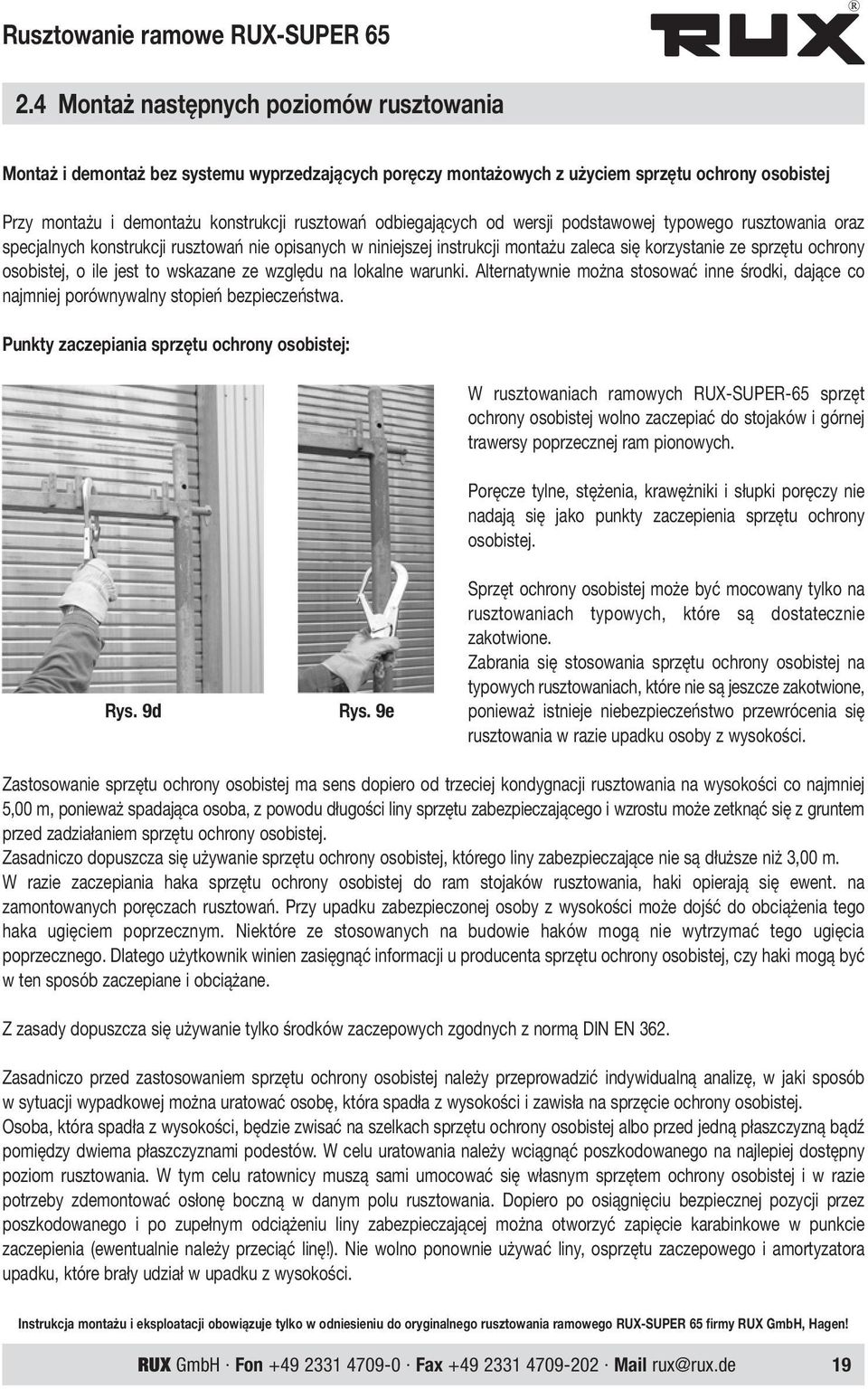

19 2.4 Montaż następnych poziomów rusztowania Montaż i demontaż bez systemu wyprzedzających poręczy montażowych z użyciem sprzętu ochrony osobistej Przy montażu i demontażu konstrukcji rusztowań odbiegających od wersji podstawowej typowego rusztowania oraz specjalnych konstrukcji rusztowań nie opisanych w niniejszej instrukcji montażu zaleca się korzystanie ze sprzętu ochrony osobistej, o ile jest to wskazane ze względu na lokalne warunki. Alternatywnie można stosować inne środki, dające co najmniej porównywalny stopień bezpieczeństwa. Punkty zaczepiania sprzętu ochrony osobistej: W rusztowaniach ramowych RUX-SUPER-65 sprzęt ochrony osobistej wolno zaczepiać do stojaków i górnej trawersy poprzecznej ram pionowych. Poręcze tylne, stężenia, krawężniki i słupki poręczy nie nadają się jako punkty zaczepienia sprzętu ochrony osobistej. Rys. 9d Rys. 9e Sprzęt ochrony osobistej może być mocowany tylko na rusztowaniach typowych, które są dostatecznie zakotwione. Zabrania się stosowania sprzętu ochrony osobistej na typowych rusztowaniach, które nie są jeszcze zakotwione, ponieważ istnieje niebezpieczeństwo przewrócenia się rusztowania w razie upadku osoby z wysokości. Zastosowanie sprzętu ochrony osobistej ma sens dopiero od trzeciej kondygnacji rusztowania na wysokości co najmniej 5,00 m, ponieważ spadająca osoba, z powodu długości liny sprzętu zabezpieczającego i wzrostu może zetknąć się z gruntem przed zadziałaniem sprzętu ochrony osobistej. Zasadniczo dopuszcza się używanie sprzętu ochrony osobistej, którego liny zabezpieczające nie są dłuższe niż 3,00 m. W razie zaczepiania haka sprzętu ochrony osobistej do ram stojaków rusztowania, haki opierają się ewent. na zamontowanych poręczach rusztowań. Przy upadku zabezpieczonej osoby z wysokości może dojść do obciążenia tego haka ugięciem poprzecznym. Niektóre ze stosowanych na budowie haków mogą nie wytrzymać tego ugięcia poprzecznego. Dlatego użytkownik winien zasięgnąć informacji u producenta sprzętu ochrony osobistej, czy haki mogą być w ten sposób zaczepiane i obciążane. Z zasady dopuszcza się używanie tylko środków zaczepowych zgodnych z normą DIN EN 362. Zasadniczo przed zastosowaniem sprzętu ochrony osobistej należy przeprowadzić indywidualną analizę, w jaki sposób w sytuacji wypadkowej można uratować osobę, która spadła z wysokości i zawisła na sprzęcie ochrony osobistej. Osoba, która spadła z wysokości, będzie zwisać na szelkach sprzętu ochrony osobistej albo przed jedną płaszczyzną bądź pomiędzy dwiema płaszczyznami podestów. W celu uratowania należy wciągnąć poszkodowanego na najlepiej dostępny poziom rusztowania. W tym celu ratownicy muszą sami umocować się własnym sprzętem ochrony osobistej i w razie potrzeby zdemontować osłonę boczną w danym polu rusztowania. Dopiero po osiągnięciu bezpiecznej pozycji przez poszkodowanego i po zupełnym odciążeniu liny zabezpieczającej można otworzyć zapięcie karabinkowe w punkcie zaczepienia (ewentualnie należy przeciąć linę!). Nie wolno ponownie używać liny, osprzętu zaczepowego i amortyzatora upadku, które brały udział w upadku z wysokości. 19

20 2.4 Montaż następnych poziomów rusztowania Montaż rusztowań bez systemu wyprzedzających poręczy montażowych i bez użycia sprzętu ochrony osobistej W tych przypadkach można zatrudniać tylko odpowiednio przeszkolony i poinstruowany w indywidualnym przypadku oraz przystosowany do prac na wysokości personel. Osoby pracujące w obszarach rusztowania, gdzie istnieje niebezpieczeństwo upadku z wysokości, muszą być fizycznie i psychicznie w stanie wykonać konieczne tam prace. Użytkownicy rusztowania nie mogą korzystać z rusztowania ani wchodzić na rusztowanie w miejscach niewyposażonych w grupową osłonę boczną, złożoną z poręczy tylnej, słupka kolanowego i krawężnika Transport elementów rusztowania Przy montażu i demontażu rusztowań o wysokości pola powyżej 8 m (wysokość podestu nad powierzchnią posadowienia) należy używać wind budowlanych. Do wind budowlanych zalicza się także napędzane ręcznie wciągarki rolkowe. Można zrezygnować z wind budowlanych, jeśli wysokość pola rusztowania jest nie większa niż 14 m, a rozwinięcie podłużne rusztowania nie jest większe niż 10 m. W polach rusztowania, w których transport pionowy odbywa się ręcznie, konieczne są poręcze i słupki pośrednie. Przy takim transporcie ręcznym na każdym poziomie rusztowania musi stać co najmniej jedna osoba (rys. 9c) Montaż ram pionowych Ramy pionowe należy montować zaczynając od pola rusztowania, w którym wykonywany jest transport pionowy. Słupek poręczy należy zamontować bezpośrednio po ustawieniu potrzebnych do tego celu ram Podesty Montaż podestów systemowych RUX-SUPER 65 z drewna, aluminium albo ze stali przeprowadza się wg wskazówek z rozdziału Podest montuje się na całej szerokości rusztowania. Podesty systemowe są z reguły zabezpieczone przed nieumyślnym wyciągnięciem przez dolne rygle poprzeczne zakładanych jedna na drugą ram pionowych albo na najwyższym poziomie rusztowania przez słupki poręczy z trawersami albo słupki poręczy i zabezpieczenia podestów lub podpory krat ochronnych. W razie zastosowania zewnętrznych konsoli należy na najwyższym poziomie rusztowania zamontować zabezpieczenia podestów nad ramą pionową. Podesty muszą być zasadniczo zabezpieczone przed nieumyślnym podniesieniem i wysunięciem. W niektórych przypadkach można to wykonać przez przywiązanie sznurkiem lub drutem Usztywnianie rusztowania Usztywnienia rusztowania (stężenia pionowe) należy montować na bieżąco wraz ze wznoszeniem rusztowania na zewnętrznej płaszczyźnie rusztowania równolegle do fasady budynku. Mocuje się je za pomocą bolców odchylanych umieszczonych na zewnątrz ram. Podczas montażu należy stosować się do uwag zamieszczonych w rozdziale Do jednego ciągu stężeń można przyporządkować maksymalnie 5 pól rusztowania. Przykłady wykonania zamieszczono w rozdziale 2.5. Kierunek nachylenia stężeń pionowych można wybierać dowolnie. 20

21 2.4 Montaż następnych poziomów rusztowania Zabezpieczenie boczne Brakujące słupki pośrednie i krawężniki oraz kompletne zabezpieczenie boczne na stronach czołowych rusztowania należy zamontować na wszystkich poziomach rusztowania. Słupki poręczy i słupki pośrednie należy zamocować na wewnętrznych bolcach odchylanych ram pionowych, które skierowane są w kierunku ułożonej płaszczyzny podestów lub w przypadku ram pionowych z zaczepami zamocować na zaczepach poręczy. Do mocowania słupków poręczy i słupków pośrednich nie wolno używać bolców odchylanych, które nie są skierowane w kierunku ułożonej płaszczyzny podestów (np. bolce odchylane do łączenia stężeń pionowych). Zabezpieczenie boczne na najwyższym poziomie rusztowania składa się ze słupków poręczy z trawersą jako zabezpieczenia podestu albo z pojedynczego słupka poręczy. W tym przypadku należy przewidzieć górne zabezpieczenie podestu. Na stronach czołowych rusztowania należy zamontować ramę podwójną (ramę czołową) ze zintegrowanym słupkiem pośrednim i dodatkowym krawężnikiem (rys. 10b). Należy również przestrzegać, aby bolce odchylane stosowane do montażu słupków poręczy i słupków pośrednich skierowane były w kierunku ułożonej płaszczyzny podestów, a kołek zabezpieczający poruszał się lekko, bez oporów. W przypadku zastosowania na najwyższym poziomie rusztowania konsoli zewnętrznych z podporami krat ochronnych należy zamontować na stronach czołowych rury rusztowaniowe Ø 48.3 x 3.2 ze złączami krzyżowymi, jako słupki poręczy i słupki pośrednie (rys. 10a). Krawężniki wraz z okuciami końcowymi montowane są między stojakami zewnętrznymi ram pionowych lub między słupkami poręczy. Należy przy tym zwrócić uwagę na prawidłowe położenie strony wewnętrznej i zewnętrznej (patrz oznaczenie na okuciach końcowych krawężników). słupek poręczy krata ochronna rury podpora kraty ochronnej złącze krzyżowe słupek poręczy rama czołowa zabezpieczenie podestu krawężnik krawężnik konsola 0,65 konsola 0,65 konsola z zabezpieczeniem podestu rama pionowa podpora do konsoli konsola z zabezpieczeniem podestu rama pionowa poręcz czołowa podwójna poręcz czołowa podwójna Rys. 10a Rys. 10b 21

22 2.4 Montaż następnych poziomów rusztowania Zakotwienia (siatka zakotwienia i siły zakotwienia) Uwaga! Niedostatecznie zakotwione rusztowania grożą przewróceniem i zawaleniem! Siatka zakotwienia rusztowania i związane z nią maksymalne siły zakotwienia przedstawione są w tabeli 2. Zakotwienia należy wykonywać równolegle z montażem rusztowania. Jako środki mocujące należy użyć śrub o średnicy co najmniej 12 mm albo równoważnej konstrukcji. W razie konieczności wcześniejszego zdemontowania zakotwienia należy uprzednio zapewnić równoważne zabezpieczenie. Zakotwienie ciągu komunikacyjnego Brzegowe stojaki ciągu komunikacyjnego należy zakotwić do fasady budynku w każdej płaszczyźnie zakotwienia. Odstęp między kotwami w pionie może wynosić maksymalnie 4,0 m. Zakotwienie w obszarze naroża W obszarze naroża konieczna jest dodatkowa kotwa w razie użycia kraty ochronnej na najwyższym poziomie rusztowania lub w rusztowaniach zabezpieczonych siatkami zakotwienie w każdej płaszczyźnie zakotwienia (rys. 7a). Pionowe ciągi ram na narożu rusztowania należy zakotwić, podobnie jak stojaki brzegowe, w maksymalnym pionowym odstępie H = 4,00 m przy użyciu trójkątnych uchwytów rusztowania (rys. 7a). Tabela 2: Siatka zakotwienia rusztowania i maksymalne siły zakotwienia (obciążenia użytkowe bez współczynników bezpieczeństwa) otwarta fasada zamknięta fasada siatka osłony długość pola max. max. zakotwienia rusztowania F F Zug F F F Zug F rusztowania [m] [kn] [kn] [kn] [kn] [kn] [kn] 8 m 2,50 2,94 3,36 1,09 3,36 z bez przesunięciem 3,00 3,40 3,62 1,26 3,62 4 m 2,50 3,36 2,70 1,16 2,16 całościowe siatka 3,00 4,07 3,09 1,39 2,34 2 m plandeka 2,50 4,83-4,35 3,36 5,08-1,36 3,36 3,00 5,80-5,22 3,65 6,09-1,63 3,65 22

23 2.4 Montaż następnych poziomów rusztowania Uchwyty rusztowania Uchwyty rusztowania należy zamontować w bezpośrednim sąsiedztwie węzłów, tzn. w punkcie przecięcia rury stojaka i górnej trawersy poprzecznej ramy pionowej, za pomocą złączy krzyżowych Krótkie uchwyty rusztowania Krótkie uchwyty rusztowania mocowane są tylko na wewnętrznym stojaku ramy pionowej. Przejmują one w pierwszej linii siły zakotwienia prostopadle do fasady. Przejmowanie sił równolegle do fasady ograniczone jest przez wytrzymałość złącza na skręcanie (rys. 11). złącze krzyżowe uchwyt rusztowania rama pionowa konsola 1-podestowa złącze krzyżowe uchwyt rusztowania wewnętrzna rura stojaka podesty systemowe wewnętrzna rura stojaka Rys. 11 Krótkie uchwyty rusztowania 23

24 2.4 Montaż następnych poziomów rusztowania Długie uchwyty rusztowania Długie uchwyty rusztowania mocowane są na wewnętrznym i zewnętrznym stojaku ramy pionowej za pomocą złączy krzyżowych. Przejmują one siły zakotwienia prostopadle i równolegle do fasady (rys. 12). rama pionowa złącze krzyżowe uchwyt rusztowania podesty systemowe konsola 1-podestowa złącze krzyżowe uchwyt rusztowania Rys. 12 Długie uchwyty rusztowania 24

25 2.4 Montaż następnych poziomów rusztowania Trójkątne uchwyty rusztowania Trójkątne uchwyty rusztowania są dwoma krótkimi uchwytami rusztowania mocowanymi pod maksymalnym kątem 45 do fasady w płaszczyźnie poziomej do wewnętrznego stojaka ramy pionowej za pomocą złączy krzyżowych. Przejmują one siły zakotwienia prostopadle i równolegle do fasady (rys. 13). rama pionowa konsola 1-podestowa złącze krzyżowe podesty systemowe uchwyt rusztowania Rys. 13 Trójkątne uchwyty rusztowania Zakotwienie rusztowania Zakotwienia rusztowań należy wykonywać i sprawdzać zgodnie z broszurą Głównego Zrzeszenia Stowarzyszeń Zawodowych Metody kotwienia rusztowań roboczych i ochronnych w celu zapewnienia ich stateczności i nośności. 25

26 2.5.1 Informacje ogólne W niniejszym rozdziale opisano różne warianty montażowe ramowego rusztowania RUX-SUPER 65. Do wykonywania montowanego wzdłużnie rusztowania można używać ram pionowych w starym i nowym wykonaniu oraz łączyć je ze sobą. Widoczne różnice ujęto w tabeli 3 i dodatkowo pokazano na rys. 14. W razie zamontowania ram pionowych w starym wykonaniu na dwóch pierwszych poziomach rusztowania w pewnych przypadkach niezbędne są dodatkowe działania szczegółowo opisane w rozdziałach i W dalszej części opisany zostanie montaż elementów uzupełniających ram przejściowych, dźwigarów pomostowych, konsoli rozszerzających, daszków ochronnych i ścian ochronnych. Siatka zakotwienia rusztowania Siatka zakotwienia i obciążenie punktów zakotwienia zależą z jednej strony od udziału otworów w fasadzie. Wyróżnia się przy tym przypadki zamkniętej fasady i otwartej fasady. Tabela 3: Cechy odróżniające ramy pionowe rama pionowa górna trawersa poprzeczna dolna trawersa poprzeczna nowe wykonanie pusty kształtownik teownik (Załącznik 1; 4; 48; 49) o przekroju prostokątnym (RHP) T 35 x 35 x 4,5 52 x 40 x 2,0 stare wykonanie pusty kształtownik pusty kształtownik (dopuszczenie nr Z ; o przekroju kwadratowym (QHP) o przekroju prostokątnym (RHP) Załącznik 52 do 54) 50 x 2,5 40 x 20 x 1,5 26

27 górna trawersa poprzeczna rura stojaka stare wykonanie dolna trawersa poprzeczna nowe wykonanie Rys. 14 Stare i nowe wykonanie ramy pionowej W przypadku rusztowań typowych fasada zamknięta nie posiada otworów, natomiast w fasadzie otwartej udział otworów może wynosić maksymalnie 60 % całkowitej powierzchni fasady. Siatka zakotwienia i obciążenie punktów zakotwienia zależą jednak z drugiej strony również od wykonania rusztowania fasadowego, tzn. albo rusztowanie jest bez osłon, albo jest zabezpieczone siatkami lub plandekami. W przypadku rusztowań zabezpieczonych siatką, dopuszczalne siatki zakotwienia i wymagane usztywnienie rusztowania w znacznym stopniu zależą od dynamicznej charakterystyki zastosowanych siatek. Dlatego potrzebne są ekspertyzy, w których podane są aerodynamiczne współczynniki sił powodowanych przez siatkę. Dopuszczalne w rusztowaniach typowych warianty montażowe opierają się na aerodynamicznych współczynnikach sił c f = 0,6 i c f = 0,2. Siatki, dla których stwierdzono większe współczynniki sił, należy zaklasyfikować jako plandeki. Współczynniki aerodynamiczne sił dla plandek wynoszą c f = 1,3 i c f = 0,1. Ramy brzegowe oraz ramy ograniczające pole rusztowania z wewnętrznym ciągiem komunikacyjnym należy zakotwić z maksymalnym odstępem pionowym 4 m. W rusztowaniach z plandekami należy zakotwić każdą ramę. W uproszczony sposób wyznacza się, w zależności od wyposażenia rusztowania, siły na podporze wywołane ciężarem własnym i obciążeniem użytkowym, według tabeli 4. 27

28 Tabela 4: Ciężar własny i pionowe obciążenie użytkowe podest długość pola słupek zewnętrzny [m] [kn] bez konsoli słupek ścienny [kn] z konsolami drewno 1,50 0,33 0,22 0,38 2,00 0,38 0,24 0,41 2,50 0,46 0,29 0,52 3,00 0,54 0,34 0,60 aluminium 1,50 0,28 0,18 0,30 2,00 0,32 0,20 0,33 2,50 0,37 0,23 0,38 3,00 0,42 0,24 0,41 stal 1,50 0,36 0,22 0,38 2,00 0,43 0,25 0,44 2,50 0,50 0,29 0,52 3,00 0,60 0,35 0,64 obciążenie użytkowe 1,50 0,87 0,87 1,74 p = 2,0 kn/m 2 2,00 1,16 1,16 2,32 2,50 1,45 1,45 2,90 3,00 1,74 1,74 3,48 Obliczanie pionowego ciężaru stojaków z n poziomów rusztowania dla jednego słupka pola: F słupek zewnętrzny = n x ciężar własny + 1,5 x obciążenie użytkowe słupek ścienny 28

29 2.5.2 Zakotwienia rusztowania przed otwartą fasadą Rusztowanie bez osłon przed otwartą fasadą Wykonanie podstawowe z kratą ochronną i bez kraty (max. wys. h = 2,00 m); Siatka zakotwienia rusztowania: 8 m z przesunięciem; na drugim i najwyższym poziomie rusztowania zakotwiony jest każdy pionowy ciąg ram Podesty: podesty drewniane stalowe aluminiowe o dł. do I = 3,00 m Stężenia pionowe: ciąg stężeń wykonany jako przechodzący przez 5 pól rusztowania albo jako wieżowy w co piątym polu Pole końcowe rusztowania zakotwione jest na słupkach brzegowych w odstępie pionowym H = 4,00 m Pole rusztowania z ciągiem komunikacyjnym zakotwione jest w pionie w co drugim poziomie rusztowania Dla 5 pól rusztowania potrzebne są 2 trójkątne uchwyty rusztowania Max. długość wykręcenia podstawki śrubowej H Sp = 0,295 m długość pola l = 1,50 / 2,00 / 2,50 i 3,00 m na rys. przedstawiony jest najwyższy poziom rusztowania trójkątny uchwyt rusztowania krótki uchwyt rusztowania Rys

30 Wykonanie podstawowe z kratą ochronną i bez kraty (max. wys. h = 2,00 m); z konsolami wewnętrznymi i zewnętrznymi Siatka zakotwienia rusztowania: 8 m z przesunięciem; na drugim i najwyższym poziomie rusztowania zakotwiony jest każdy pionowy ciąg ram Podesty: podesty drewniane stalowe aluminiowe o dł. do I = 3,00 m Stężenia pionowe: ciąg stężeń, wykonany jako przechodzący przez 5 pól rusztowania albo jako wieżowy w co piątym polu; Dodatkowo na każde 5 pól rusztowania jeden ciąg stężeń do drugiego poziomu rusztowania Pole końcowe rusztowania zakotwione jest na słupkach brzegowych w odstępie pionowym H = 4,00 m Pole rusztowania z ciągiem komunikacyjnym zakotwione jest w pionie w co drugim poziomie rusztowania Dla 5 pól rusztowania potrzebne są 2 trójkątne uchwyty rusztowania Max. długość wykręcenia podstawki śrubowej H Sp = 0,295 m długość pola l = 1,50 / 2,00 / 2,50 i 3,00 m na rys. przedstawiony jest najwyższy poziom rusztowania trójkątny uchwyt rusztowania krótki uchwyt rusztowania Rys

31 Wykonanie podstawowe z kratą ochronną i bez kraty (max. wys. h = 2,00 m); z konsolami wewnętrznymi i zewnętrznymi; z wysięgnikiem daszku ochronnego (3-podestowym); Siatka zakotwienia rusztowania: 8 m z przesunięciem; na drugim i najwyższym poziomie rusztowania zakotwiony jest każdy pionowy ciąg ram, dodatkowe zakotwienie poziomu rusztowania bezpośrednio poniżej daszku ochronnego Wskazówka: a) dalsze wykonanie w sposób pokazany na rys. 17 i opisany na stronie 24 b) odpowiada również wykonaniu przed zamkniętą fasadą wysięgnik daszku ochronnego 3-podestowy długość pola l = 1,50 / 2,00 / 2,50 i 3,00 m na rys. przedstawiony jest najwyższy poziom rusztowania trójkątny uchwyt rusztowania krótki uchwyt rusztowania Rys

32 Wykonanie podstawowe bez kraty ochronnej z konsolami wewnętrznymi i zewnętrznymi; z wysięgnikiem daszku ochronnego (2-podestowym); konsola zewnętrzna i wysięgnik daszku ochronnego bez podpory do konsoli Siatka zakotwienia rusztowania: 8 m z przesunięciem; na drugim i najwyższym poziomie rusztowania zakotwiony jest każdy pionowy ciąg ram, dodatkowe zakotwienie poziomu rusztowania bezpośrednio poniżej konsoli zewnętrznej i daszku ochronnego Wskazówka: a) dalsze wykonanie w sposób pokazany na rys. 18 i opisany na stronie 24 b) odpowiada również wykonaniu przed zamkniętą fasadą wysięgnik daszku ochronnego 2-podestowy długość pola l = 1,50 / 2,00 / 2,50 i 3,00 m na rys. przedstawiony jest najwyższy poziom rusztowania trójkątny uchwyt rusztowania krótki uchwyt rusztowania Rys

33 Rusztowanie zabezpieczone siatkami przed otwartą fasadą Wykonanie podstawowe z kratą ochronną i bez kraty (max. wys. h = 2,00 m); Siatka zakotwienia rusztowania: każdy pionowy ciąg ram zakotwiony jest w każdym punkcie w odstępie H = 4,00 m Podesty: podesty drewniane stalowe aluminiowe o dł. do I = 2,50 m Stężenia pionowe: ciąg stężeń, wykonany jako przechodzący przez 5 pól rusztowania albo jako wieżowy w co piątym polu; dodatkowo na każde 5 pól rusztowania jeden ciąg stężeń do drugiego poziomu rusztowania Dla 5 pól rusztowania potrzebne są 3 trójkątne uchwyty rusztowania Max. długość wykręcenia podstawki śrubowej H Sp = 0,295 m Dalsze wykonanie w sposób pokazany na rys. 19 (włącznie z siatkami) długość pola l = 1,50 / 2,00 i 2,50 na rys. przedstawiony jest najwyższy poziom rusztowania trójkątny uchwyt rusztowania krótki uchwyt rusztowania Rys

34 Wykonanie podstawowe z kratą ochronną i bez kraty (max. wys. h = 2,00 m); z konsolami wewnętrznymi i zewnętrznymi; Siatka zakotwienia rusztowania: każdy pionowy ciąg ram zakotwiony jest w każdym punkcie w odstępie H = 4,00 m Podesty: podesty drewniane stalowe aluminiowe o dł. do I = 2,50 m Stężenia pionowe: ciąg stężeń, wykonany jako przechodzący przez 5 pól rusztowania albo jako wieżowy w co piątym polu; dodatkowo na każde 5 pól rusztowania jeden ciąg stężeń do drugiego poziomu rusztowania; w najniższej płaszczyźnie ram pionowych należy zamontować dodatkowe stężenie Dla 5 pól rusztowania potrzebne są 3 trójkątne uchwyty rusztowania Max. długość wykręcenia podstawki śrubowej H Sp = 0,295 m Dalsze wykonanie w sposób pokazany na rys. 20 (włącznie z siatkami) Dodatkowe stężenie ze złączem obrotowym długość pola l = 1,50 / 2,00 i 2,50 na rys. przedstawiony jest najwyższy poziom rusztowania trójkątny uchwyt rusztowania krótki uchwyt rusztowania Rys

35 Wykonanie podstawowe z kratą ochronną i bez kraty (max. wys. h = 2,00 m); Siatka zakotwienia rusztowania: każdy pionowy ciąg ram zakotwiony jest w każdym punkcie w odstępie H = 4,00 m Podesty: podesty drewniane stalowe aluminiowe o dł. I = 3,00 m Stężenia pionowe: ciąg stężeń, wykonany jako przechodzący przez 5 pól rusztowania albo jako wieżowy w co piątym polu; dodatkowo na każde 5 pól rusztowania jeden ciąg stężeń do drugiego poziomu rusztowania, w najniższej płaszczyźnie ram pionowych należy zamontować dodatkowe stężenie Dla 5 pól rusztowania potrzebne są 3 trójkątne uchwyty rusztowania Max. długość wykręcenia podstawki śrubowej H Sp = 0,295 m Dalsze wykonanie w sposób pokazany na rys. 21 (włącznie z siatkami) Dodatkowe stężenie ze złączem obrotowym długość pola l = 3,00 m na rys. przedstawiony jest najwyższy poziom rusztowania trójkątny uchwyt rusztowania krótki uchwyt rusztowania Rys

36 Wykonanie podstawowe z kratą ochronną i bez kraty (max. wys. h = 2,00 m); z konsolami wewnętrznymi i zewnętrznymi; Siatka zakotwienia rusztowania: każdy pionowy ciąg ram zakotwiony jest w każdym punkcie w odstępie H = 4,00 m Podesty: podesty drewniane stalowe aluminiowe o dł. I = 3,00 m Wskazówka: dalsze wykonanie w sposób pokazany na rys. 22 i opisany na stronie 33 (włącznie z siatkami) Dodatkowe stężenie ze złączem obrotowym długość pola l = 3,00 m na rys. przedstawiony jest najwyższy poziom rusztowania trójkątny uchwyt rusztowania krótki uchwyt rusztowania Rys

37 Rusztowanie zabezpieczone plandekami przed otwartą fasadą Wykonanie podstawowe z kratą ochronną i bez kraty (max. wys. h = 2,00 m); z konsolami wewnętrznymi i zewnętrznymi; Siatka zakotwienia rusztowania: każdy węzeł rusztowania jest zakotwiony Podesty: podesty drewniane stalowe aluminiowe o dł. do I = 3,00 m Stężenia pionowe: ciąg stężeń wykonany jako przechodzący przez 5 pól rusztowania albo jako wieżowy w co piątym polu Dla 5 pól rusztowania potrzebne są 2 trójkątne uchwyty rusztowania Max. długość wykręcenia podstawki śrubowej H Sp = 0,295 m długość pola l = 1,50 / 2,00 / 2,50 i 3,00 m na rys. przedstawiony jest najwyższy poziom rusztowania trójkątny uchwyt rusztowania krótki uchwyt rusztowania Rys
