1 Konstrukje typowe Rusztowania ramowe typ

2

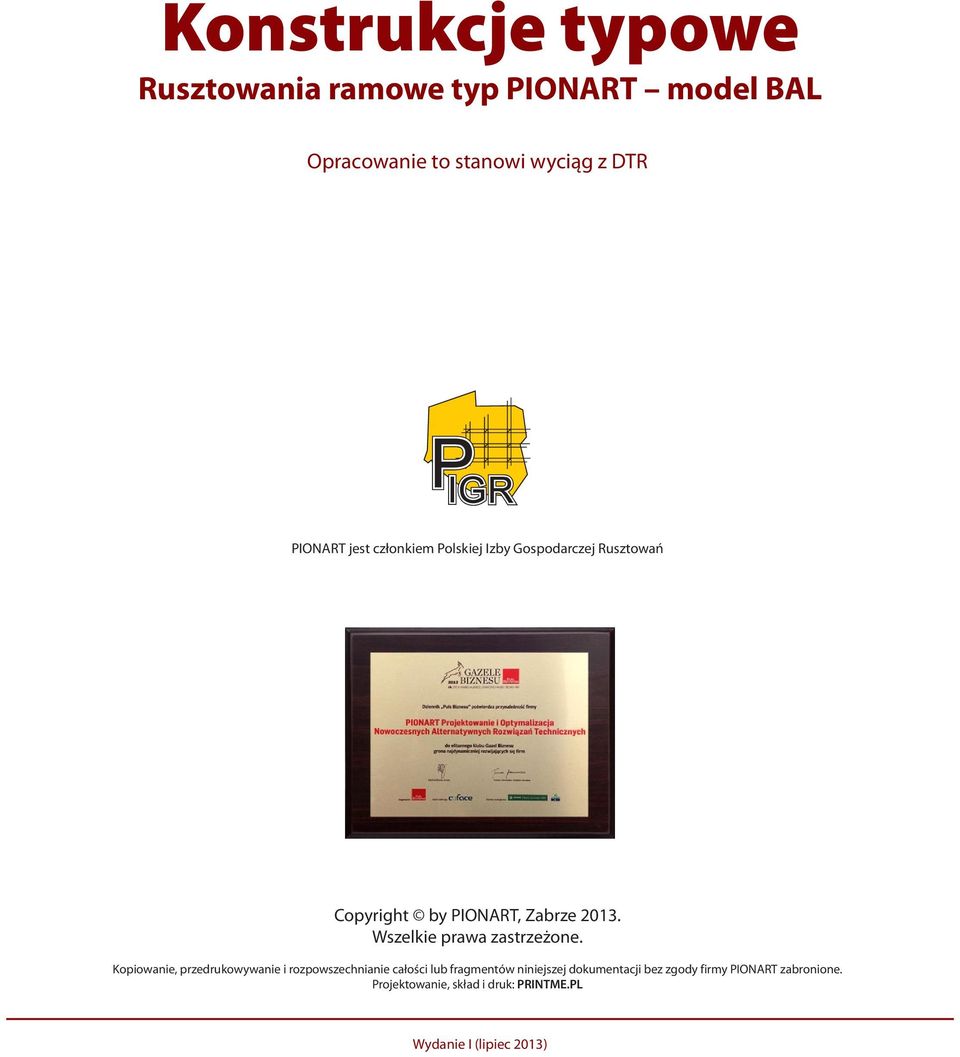

3 Konstrukje typowe Rusztowania ramowe typ Opraowanie to stanowi wyiąg z DTR PIONART jest złonkiem Polskiej Izy Gospodarzej Rusztowań Copyright y PIONART, Zarze Wszelkie prawa zastrzeżone. Kopiowanie, przedrukowywanie i rozpowszehnianie ałośi lu fragmentów niniejszej dokumentaji ez zgody firmy PIONART zaronione. Projektowanie, skład i druk: PRINTME.PL Wydanie I (lipie 2013)

4 Spis treśi 4

5 Opis typowyh konstrukji rusztowania typ 7. OPIS TYPOWYCH KONSTRUKCJI RUSZTOWANIA TYP PIONART MODEL BAL 7.1. POSTANOWIENIA OGÓLNE Rusztowania typ w wykonaniah typowyh są wykorzystywane jako rusztowania udowlane rooze do pra inspekyjnyh i lekkih pra udowlanyh (rooty malarskie, tynkarskie), przy któryh nie wymaga się składowania materiałów. Rusztowania o konstrukji przedstawionej w niniejszym rozdziale, przewidziane do eksploataji na zasadah określonyh w postanowieniah szzegółowyh, nie wymagają przeprowadzania dowodu statyzno-wytrzymałośiowego. Wszystkie konstrukje rusztowań odiegająe od opisanyh należy traktować jako nietypowe. Jako nietypowe należy w szzególnośi traktować rusztowania: - przyśienne o długośi mniejszej niż 10 m; - wyższe ponad wysokość maksymalną określoną w instrukji (tj. 60, ez siatek; 40, pokryte siatką); - ustawiane przy fasadah otwartyh; - ołożone plandekami; - oiążone powyżej wartośi nominalnej wynosząej 2kN/m 2 ; - do któryh moowane są dźwigi udowlane lu urządzenia wiągająe o udźwigu powyżej 150 kg; - w któryh oiążana jest więej niż jedna kondygnaja; - z ramami przejśiowymi, dźwigarami, daszkami ohronnymi i trawersami; - o konstrukji innej niż określone w instrukji OZNACZENIA TYPOWYCH WARIANTÓW RUSZTOWANIA TYP PIONART MODEL BAL W tal. 3 przedstawiono oznazenia typowyh wariantów rusztowania ramowego typ. Przyjęto następująe oznazenia: - BAL model rusztowania; - 2,57 lu 3,07 długość pola, wynosząa odpowiednio 2,57 m lu 3,07 m; - 24, 40, 60 wysokość rusztowania wynosząa 24,; 40, lu 60,; - a rusztowanie z konsolami 0,36 m na każdej kondygnaji od strony wewnętrznej i 0,73 m na najwyższej kondygnaji od strony zewnętrznej; - A rusztowanie nieoliowane; - B rusztowanie pokryte siatką; - 8 m,, maksymalna odległość pomiędzy kotwami, wynosząa odpowiednio 8 m, lu. 5

6 Opis typowyh konstrukji rusztowania typ Tal. 3. Oznazenia typowyh wariantów rusztowania typ KOD BAL/2,57/24/A/8m BAL/2,57/24/B/4m BAL/2,57/24/B/2m BAL/2,57/24a/A/8m BAL/2,57/24a/B/4m BAL/2,57/24a/B/2m BAL/2,57/40/A/8m BAL/2,57/40/B/4m BAL/2,57/40/B/2m BAL/2,57/40a/A/8m BAL/2,57/40a/B/4m BAL/2,57/40a/B/2m BAL/2,57/60/A/8m BAL/2,57/60a/A/8m OPIS RUSZTOWANIA typ o długośi pola 2,57 m i wysokośi 24, ez poszerzeń pomostu i ez pokryia siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi 8 m typ o długośi pola 2,57 m i wysokośi 24,, ez poszerzeń pomostu, z pokryiem siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi typ o długośi pola 2,57 m i wysokośi 24,, ez poszerzeń pomostu, z pokryiem siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi typ o długośi pola 2,57 m i wysokośi 24,, z wewnętrznymi konsolami 0,36 m na każdej kondygnaji, zewnętrznymi konsolami 0,73 m na najwyższej kondygnaji, ez pokryia siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi 8 m typ o długośi pola 2,57 m i wysokośi 24,, z wewnętrznymi konsolami 0,36 m na każdej kondygnaji, zewnętrznymi konsolami 0,73 m na najwyższej kondygnaji, z pokryiem siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi typ o długośi pola 2,57 m i wysokośi 24,, z wewnętrznymi konsolami 0,36 m na każdej kondygnaji, zewnętrznymi konsolami 0,73 m na najwyższej kondygnaji, z pokryiem siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi typ o długośi pola 2,57 m i wysokośi 40,, ez poszerzeń pomostu i ez pokryia siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi 8 m typ o długośi pola 2,57 m i wysokośi 40,, ez poszerzeń pomostu, z pokryiem siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi typ o długośi pola 2,57 m i wysokośi 40,, ez poszerzeń pomostu, z pokryiem siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi typ o długośi pola 2,57 m i wysokośi 40,, z wewnętrznymi konsolami 0,36 m na każdej kondygnaji, zewnętrznymi konsolami 0,73 m na najwyższej kondygnaji, ez pokryia siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi 8 m typ o długośi pola 2,57 m i wysokośi 40,, z wewnętrznymi konsolami 0,36 m na każdej kondygnaji, zewnętrznymi konsolami 0,73 m na najwyższej kondygnaji, z pokryiem siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi typ o długośi pola 2,57 m i wysokośi 40,, z wewnętrznymi konsolami 0,36 m na każdej kondygnaji, zewnętrznymi konsolami 0,73 m na najwyższej kondygnaji, z pokryiem siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi typ o długośi pola 2,57 m i wysokośi 60,, ez poszerzeń pomostu i ez pokryia siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi 8 m typ o długośi pola 2,57 m i wysokośi 60,, z wewnętrznymi konsolami 0,36 m na każdej kondygnaji, zewnętrznymi konsolami 0,73 m na najwyższej kondygnaji, ez pokryia siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi 8 m 6

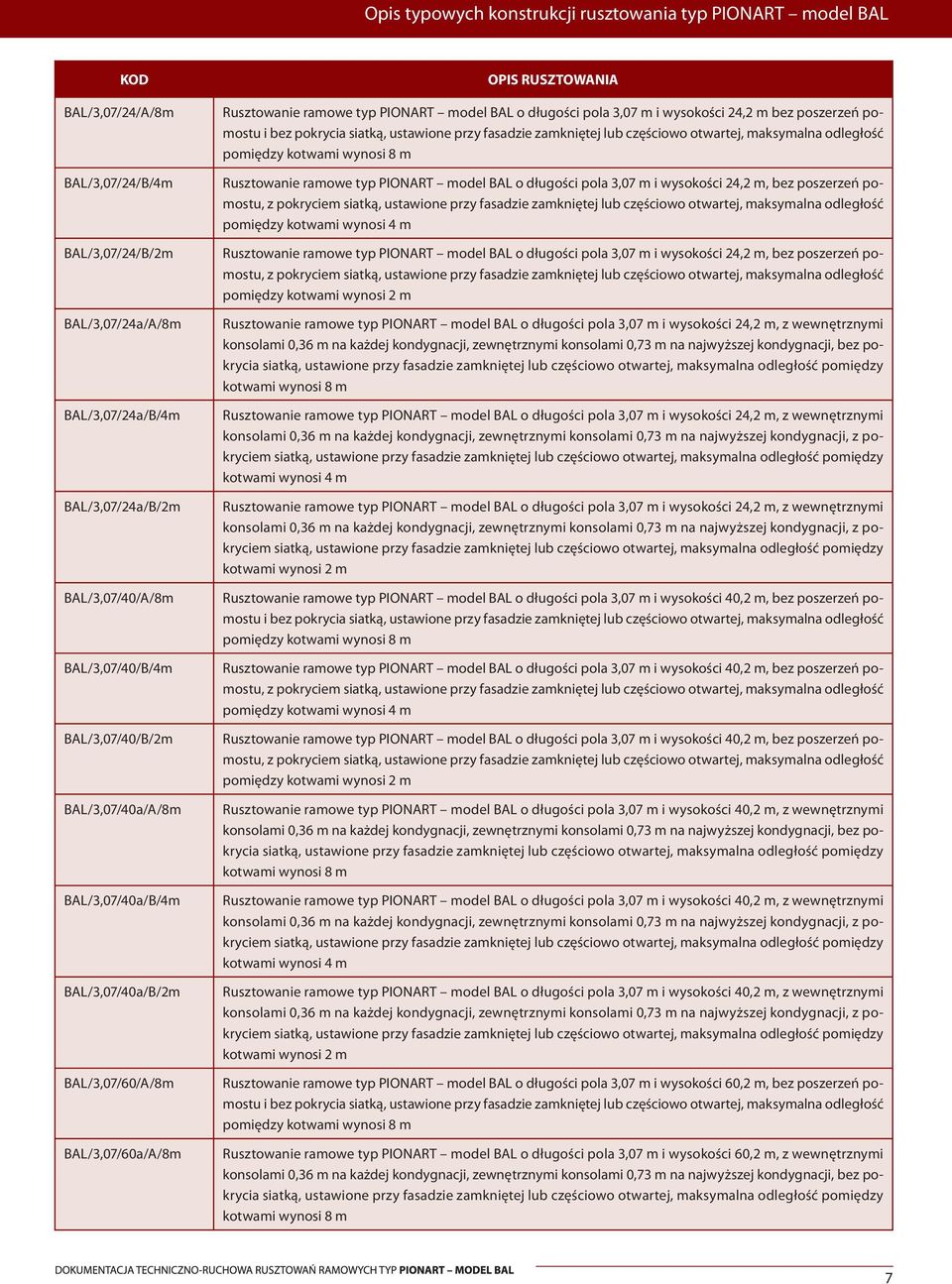

7 Opis typowyh konstrukji rusztowania typ KOD BAL/3,07/24/A/8m BAL/3,07/24/B/4m BAL/3,07/24/B/2m BAL/3,07/24a/A/8m BAL/3,07/24a/B/4m BAL/3,07/24a/B/2m BAL/3,07/40/A/8m BAL/3,07/40/B/4m BAL/3,07/40/B/2m BAL/3,07/40a/A/8m BAL/3,07/40a/B/4m BAL/3,07/40a/B/2m BAL/3,07/60/A/8m BAL/3,07/60a/A/8m OPIS RUSZTOWANIA typ o długośi pola 3,07 m i wysokośi 24, ez poszerzeń pomostu i ez pokryia siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi 8 m typ o długośi pola 3,07 m i wysokośi 24,, ez poszerzeń pomostu, z pokryiem siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi typ o długośi pola 3,07 m i wysokośi 24,, ez poszerzeń pomostu, z pokryiem siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi typ o długośi pola 3,07 m i wysokośi 24,, z wewnętrznymi konsolami 0,36 m na każdej kondygnaji, zewnętrznymi konsolami 0,73 m na najwyższej kondygnaji, ez pokryia siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi 8 m typ o długośi pola 3,07 m i wysokośi 24,, z wewnętrznymi konsolami 0,36 m na każdej kondygnaji, zewnętrznymi konsolami 0,73 m na najwyższej kondygnaji, z pokryiem siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi typ o długośi pola 3,07 m i wysokośi 24,, z wewnętrznymi konsolami 0,36 m na każdej kondygnaji, zewnętrznymi konsolami 0,73 m na najwyższej kondygnaji, z pokryiem siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi typ o długośi pola 3,07 m i wysokośi 40,, ez poszerzeń pomostu i ez pokryia siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi 8 m typ o długośi pola 3,07 m i wysokośi 40,, ez poszerzeń pomostu, z pokryiem siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi typ o długośi pola 3,07 m i wysokośi 40,, ez poszerzeń pomostu, z pokryiem siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi typ o długośi pola 3,07 m i wysokośi 40,, z wewnętrznymi konsolami 0,36 m na każdej kondygnaji, zewnętrznymi konsolami 0,73 m na najwyższej kondygnaji, ez pokryia siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi 8 m typ o długośi pola 3,07 m i wysokośi 40,, z wewnętrznymi konsolami 0,36 m na każdej kondygnaji, zewnętrznymi konsolami 0,73 m na najwyższej kondygnaji, z pokryiem siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi typ o długośi pola 3,07 m i wysokośi 40,, z wewnętrznymi konsolami 0,36 m na każdej kondygnaji, zewnętrznymi konsolami 0,73 m na najwyższej kondygnaji, z pokryiem siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi typ o długośi pola 3,07 m i wysokośi 60,, ez poszerzeń pomostu i ez pokryia siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi 8 m typ o długośi pola 3,07 m i wysokośi 60,, z wewnętrznymi konsolami 0,36 m na każdej kondygnaji, zewnętrznymi konsolami 0,73 m na najwyższej kondygnaji, ez pokryia siatką, ustawione przy fasadzie zamkniętej lu zęśiowo otwartej, maksymalna odległość pomiędzy kotwami wynosi 8 m 7

8 Opis typowyh konstrukji rusztowania typ 7.3. DANE TECHNICZNE RUSZTOWAŃ TYP PIONART MODEL BAL W WARIANTACH TYPOWYCH W tal. 4 6 przedstawiono dane tehnizne typowyh wariantów rusztowań ramowyh typ PIONART - model BAL. Tal. 4. Dane tehnizne rusztowań ramowyh typ o wysokośi 24, WARIANT RUSZTOWANIA BAL/2,57/24 BAL/3,07/24 BAL/2,57/24a BAL/3,07/24a Szerokość rusztowania [m] 0,732 0,732 [m] 2,57 lu 3,07 2,57 lu 3,07 h [m] maksymalnie 24,aksymalnie 24,2 Rozszerzenie pomostów rak Konsola 0,36 m na każdej kondygnaji od strony wewnętrznej i konsola 0,73 m na ostatniej kondygnaji od strony zewnętrznej Pokryie rusztowania / ustawienie rusztowania rak ** A B fasada zamknięta lu zęśiowo otwarta* fasada zamknięta lu zęśiowo otwarta* rak ** A fasada zamknięta lu zęśiowo otwarta* fasada zamknięta lu zęśiowo otwarta* Dopuszzalne oiążenie użytkowe q [kn/m 2 ] 2,0 2,0 Typ pomostów stalowe 2,57 m lu 3,07 m stalowe 2,57 m lu 3,07 m Maksymalna odległość krawędzi pomostu od śiany udynku [m] 0,20 0,55 B Tal. 5. Dane tehnizne rusztowań ramowyh typ o wysokośi 40, Wariant rusztowania BAL/2,57/40 BAL/3,07/40 BAL/2,57/40a BAL/3,07/40a Szerokość rusztowania [m] 0,732 0,732 [m] 2,57 lu 3,07 2,57 lu 3,07 h [m] maksymalnie 40,aksymalnie 40,2 Rozszerzenie pomostów Pokryie rusztowania / ustawienie rusztowania rak ** A B rak fasada zamknięta lu zęśiowo otwarta* fasada zamknięta lu zęśiowo otwarta* Konsola 0,36 m na każdej kondygnaji od strony wewnętrznej i konsola 0,73 m na ostatniej kondygnaji od strony zewnętrznej rak ** Dopuszzalne oiążenie użytkowe q [kn/m 2 ] 2,0 2,0 A B fasada zamknięta lu zęśiowo otwarta* fasada zamknięta lu zęśiowo otwarta* Typ pomostów stalowe 2,57 m lu 3,07 m stalowe 2,57 m lu 3,07 m Maksymalna odległość krawędzi pomostu od śiany udynku [m] 0,20 0,55 Tal. 6. Dane tehnizne rusztowań ramowyh typ o wysokośi 60, WARIANT RUSZTOWANIA BAL/2,57/60 BAL/3,07/60 BAL/2,57/60a BAL/3,07/60a Szerokość rusztowania [m] 0,732 0,732 [m] 2,57 lu 3,07 2,57 lu 3,07 h [m] maksymalnie 60,aksymalnie 60,2 Rozszerzenie pomostów rak Konsola 0,36 m na każdej kondygnaji od strony wewnętrznej i konsola 0,73 m na ostatniej kondygnaji od strony zewnętrznej Pokryie rusztowania / ustawienie rusztowania rak A fasada zamknięta lu zęśiowo otwarta* rak A fasada zamknięta lu zęśiowo otwarta* Dopuszzalne oiążenie użytkowe q [kn/m 2 ] 2,0 2,0 Typ pomostów stalowe 2,57 m lu 3,07 m stalowe 2,57 m lu 3,07 m Maksymalna odległość krawędzi pomostu od śiany udynku [m] 0,20 0,55 * fasada zęśiowo otwarta fasada, w której powierzhnia otworów równomiernie rozmieszzonyh nie przekraza 60 % ałkowitej powierzhni śiany ** przyjęto, że przepuszzalność siatek wynosi 50 % 8

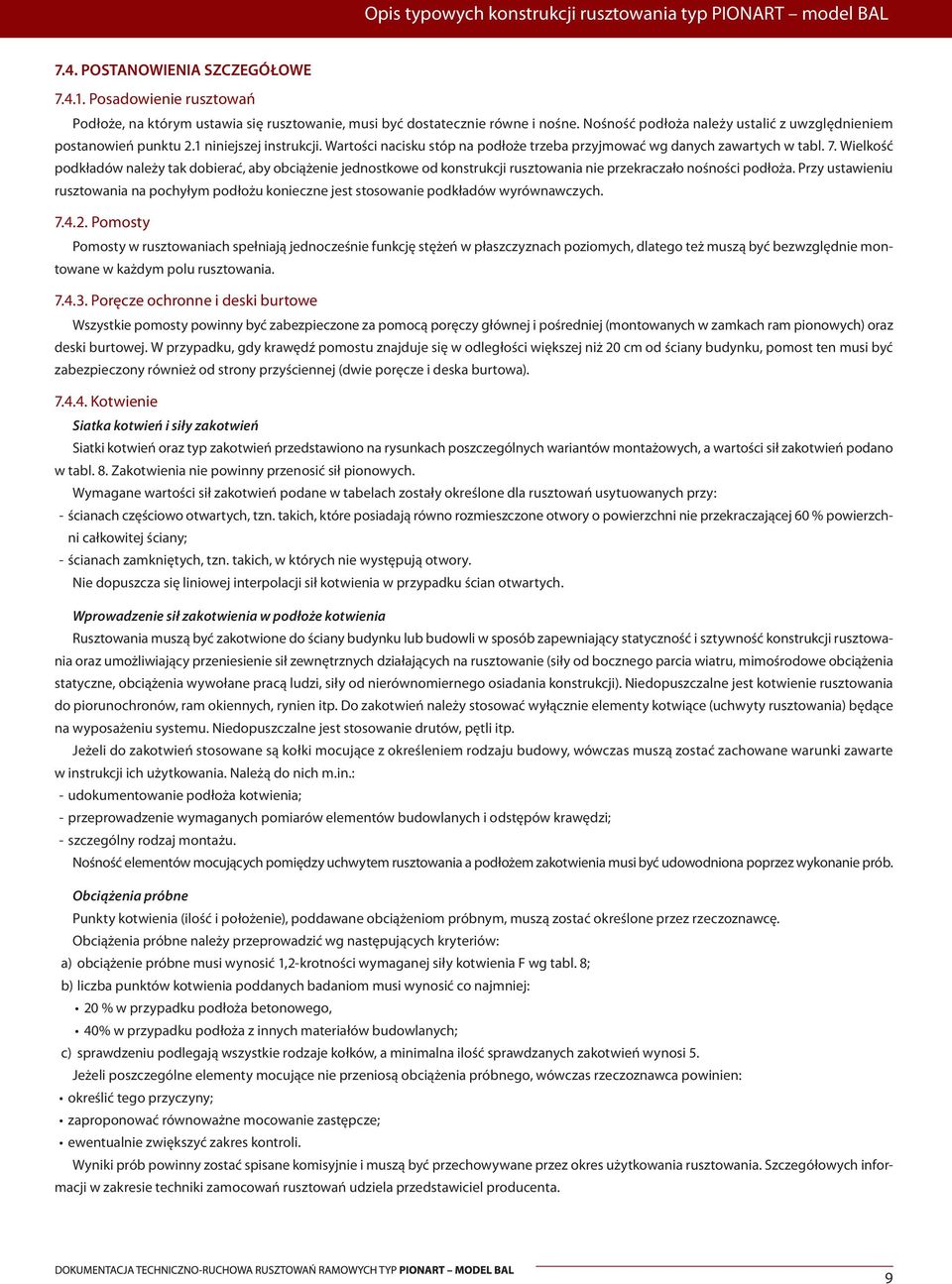

9 Opis typowyh konstrukji rusztowania typ 7.4. POSTANOWIENIA SZCZEGÓŁOWE Posadowienie rusztowań Podłoże, na którym ustawia się rusztowanie, musi yć dostateznie równe i nośne. Nośność podłoża należy ustalić z uwzględnieniem postanowień punktu 2.1 niniejszej instrukji. Wartośi naisku stóp na podłoże trzea przyjmować wg danyh zawartyh w tal. 7. Wielkość podkładów należy tak doierać, ay oiążenie jednostkowe od konstrukji rusztowania nie przekrazało nośnośi podłoża. Przy ustawieniu rusztowania na pohyłym podłożu koniezne jest stosowanie podkładów wyrównawzyh Pomosty Pomosty w rusztowaniah spełniają jednoześnie funkję stężeń w płaszzyznah poziomyh, dlatego też muszą yć ezwzględnie montowane w każdym polu rusztowania Poręze ohronne i deski urtowe Wszystkie pomosty powinny yć zaezpiezone za pomoą poręzy głównej i pośredniej (montowanyh w zamkah ram pionowyh) oraz deski urtowej. W przypadku, gdy krawędź pomostu znajduje się w odległośi większej niż 20 m od śiany udynku, pomost ten musi yć zaezpiezony również od strony przyśiennej (dwie poręze i deska urtowa) Kotwienie kotwień i siły zakotwień Siatki kotwień oraz typ zakotwień przedstawiono na rysunkah poszzególnyh wariantów montażowyh, a wartośi sił zakotwień podano w tal. 8. Zakotwienia nie powinny przenosić sił pionowyh. Wymagane wartośi sił zakotwień podane w taelah zostały określone dla rusztowań usytuowanyh przy: - śianah zęśiowo otwartyh, tzn. takih, które posiadają równo rozmieszzone otwory o powierzhni nie przekrazająej 60 % powierzhni ałkowitej śiany; - śianah zamkniętyh, tzn. takih, w któryh nie występują otwory. Nie dopuszza się liniowej interpolaji sił kotwienia w przypadku śian otwartyh. Wprowadzenie sił zakotwienia w podłoże kotwienia Rusztowania muszą yć zakotwione do śiany udynku lu udowli w sposó zapewniająy statyzność i sztywność konstrukji rusztowania oraz umożliwiająy przeniesienie sił zewnętrznyh działająyh na rusztowanie (siły od oznego paria wiatru, mimośrodowe oiążenia statyzne, oiążenia wywołane praą ludzi, siły od nierównomiernego osiadania konstrukji). Niedopuszzalne jest kotwienie rusztowania do piorunohronów, ram okiennyh, rynien itp. Do zakotwień należy stosować wyłąznie elementy kotwiąe (uhwyty rusztowania) ędąe na wyposażeniu systemu. Niedopuszzalne jest stosowanie drutów, pętli itp. Jeżeli do zakotwień stosowane są kołki moująe z określeniem rodzaju udowy, wówzas muszą zostać zahowane warunki zawarte w instrukji ih użytkowania. Należą do nih m.in.: - udokumentowanie podłoża kotwienia; - przeprowadzenie wymaganyh pomiarów elementów udowlanyh i odstępów krawędzi; - szzególny rodzaj montażu. Nośność elementów moująyh pomiędzy uhwytem rusztowania a podłożem zakotwienia musi yć udowodniona poprzez wykonanie pró. Oiążenia próne Punkty kotwienia (ilość i położenie), poddawane oiążeniom prónym, muszą zostać określone przez rzezoznawę. Oiążenia próne należy przeprowadzić wg następująyh kryteriów: a) oiążenie próne musi wynosić 1,2-krotnośi wymaganej siły kotwienia F wg tal. 8; ) liza punktów kotwienia poddanyh adaniom musi wynosić o najmniej: 20 % w przypadku podłoża etonowego, 40% w przypadku podłoża z innyh materiałów udowlanyh; ) sprawdzeniu podlegają wszystkie rodzaje kołków, a minimalna ilość sprawdzanyh zakotwień wynosi 5. Jeżeli poszzególne elementy moująe nie przeniosą oiążenia prónego, wówzas rzezoznawa powinien: określić tego przyzyny; zaproponować równoważne moowanie zastępze; ewentualnie zwiększyć zakres kontroli. Wyniki pró powinny zostać spisane komisyjnie i muszą yć przehowywane przez okres użytkowania rusztowania. Szzegółowyh informaji w zakresie tehniki zamoowań rusztowań udziela przedstawiiel produenta. 9

10 Opis typowyh konstrukji rusztowania typ Stężenia pionowe (ukośne) Stężenia należy wykonywać zgodnie z mi stężeń przedstawionymi na rysunkah poszzególnyh wariantów montażowyh, przy zym należy przestrzegać zasady, ay stężenia montować w o 5 polu dla długośi pola 2,57 m i w o 4 polu dla długośi pola 3,07 m. Na każdej kondygnaji rusztowania muszą znajdować się o najmniej dwa stężenia. Stężenia wykonywać w układzie wieżowym (stężenia rozmieszzone w jednym pionowym iągu) Pomost rozszerzająy wąski Pomosty rozszerzająe wąskie mogą yć montowane po stronie wewnętrznej lu zewnętrznej rusztowania na każdej kondygnaji Pomost rozszerzająy szeroki Pomosty poszerzająe szerokie (składająe się z dwóh pomostów systemowyh o szerokośi 0,3) mogą yć stosowane tylko po stronie zewnętrznej rusztowania i tylko w poziomie pomostu roozego Oiążenia eksploatayjne Materiały potrzene do wykonywania roót nie mogą yć gromadzone na pomośie roozym w ilośi przekrazająej dopuszzalne oiążenie użytkowe pomostu. Materiały powinny yć rozłożone równomiernie na ałej powierzhni. Pomosty rooze rusztowań nie powinny yć oiążone skupiskami ludzi powyżej dopuszzalnego oiążenia do jakiego jest przystosowane rusztowanie. Za masę jednego praownika zatrudnionego na rusztowaniu przyjmuje się 80 kg. Pomosty rooze nie mogą yć oiążone maszynami, które w zasie pray wywołują drgania, jeżeli nie przewidziano wytłumienia tyh drgań za pomoą amortyzatorów. Węże do tłozenia zaprawy należy podwieszać do elementów konstrukji rusztowań w sposó przeguowy OBCIĄŻENIE PODŁOŻA RUSZTOWAŃ TYPOWYCH TYP W tal. 7 zestawiono wartośi oiążenia podłoża rusztowań ramowyh typ w wariantah typowyh. Tal. 7. Wartośi oiążeń podłoża rusztowania ramowego typ dla typowyh wariantów Oznazenie wariantów rusztowania typ Długość pomostu [m] Rozszerzenia pomostów [m] Oiążenia podłoża przez jedną podstawkę Rusztowanie nieoliowane A F naisk Rusztowanie pokryte siatką B Fasada zamknięta lu zęśiowo otwarta F śinająa F naisk F śinająa BAL/2,57/24 2,57-24,2 15,98 1,68 15,99 0,55 BAL/2,57/24a 2,57 0,36+0,73 24,2 17,78 1,68 17,79 0,55 BAL/2,57/40a 2,57 0,36+0,73 40,2 24,67 1,68 22,05 0,55 BAL/2,57/60a 2,57 0,36+0,73 60,2 27,66 1,68 x x BAL/3,07/24 3,07-24,2 18,41 1,71 18,42 0,66 BAL/3,07/24a 3,07 0,36+0,73 24,2 20,51 1,71 20,52 0,66 BAL/3,07/40a 3,07 0,36+0,73 40,2 28,48 1,71 25,45 0,66 BAL/3,07/60a 3,07 0,36+0,73 60,2 31,95 1,71 x x Uwaga: - wartośi sił naisku podstawki na podłoże są wartośiami olizeniowymi, w któryh uwzględniono współzynnik oiążenia γ f = 1,5. 10

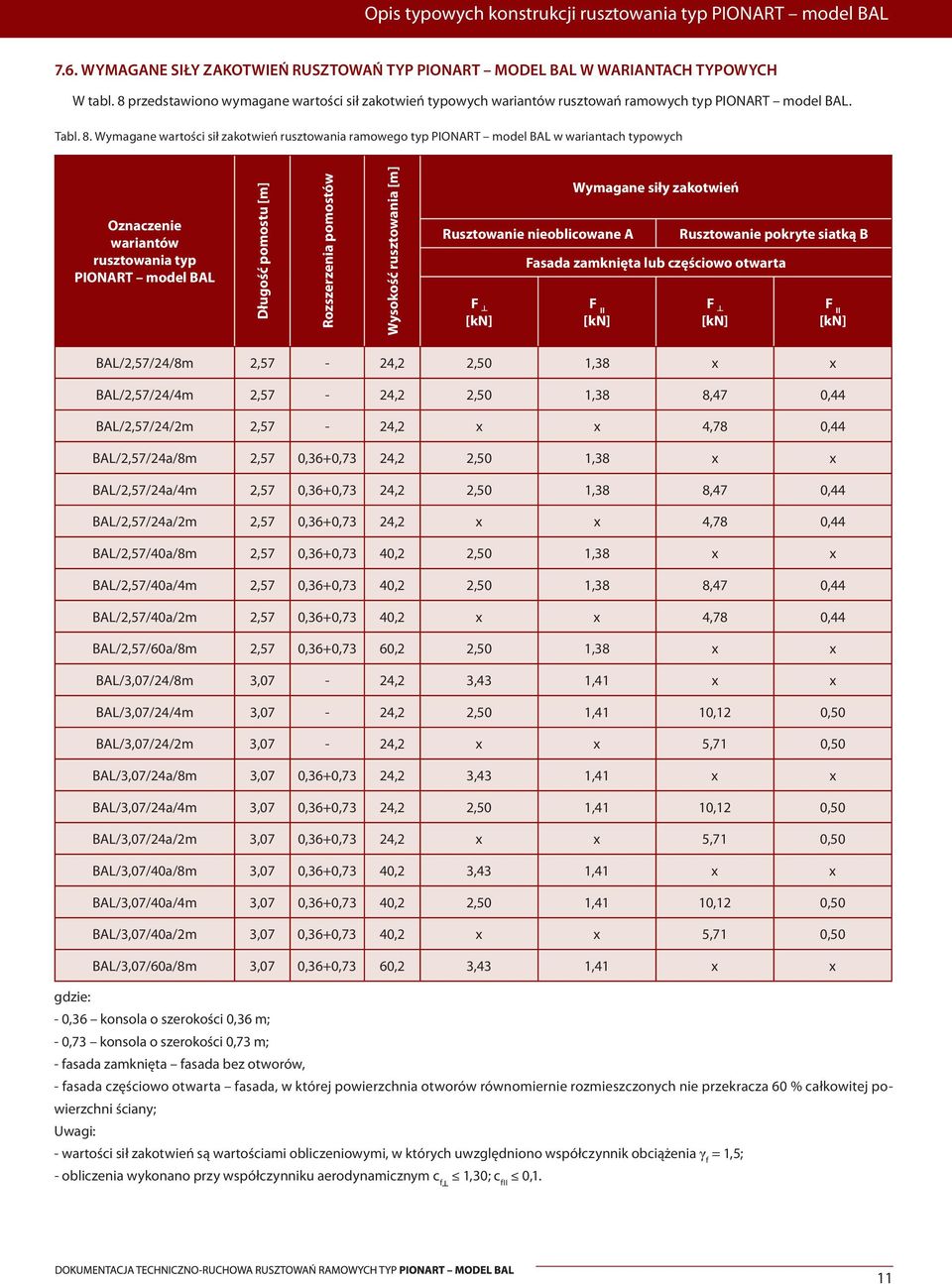

11 Opis typowyh konstrukji rusztowania typ 7.6. WYMAGANE SIŁY ZAKOTWIEŃ RUSZTOWAŃ TYP PIONART MODEL BAL W WARIANTACH TYPOWYCH W tal. 8 przedstawiono wymagane wartośi sił zakotwień typowyh wariantów rusztowań ramowyh typ. Tal. 8. Wymagane wartośi sił zakotwień rusztowania ramowego typ w wariantah typowyh Oznazenie wariantów rusztowania typ Długość pomostu [m] Rozszerzenia pomostów [m] Rusztowanie nieoliowane A Rusztowanie pokryte siatką B Fasada zamknięta lu zęśiowo otwarta BAL/2,57/24/8m 2,57-24,2 2,50 1,38 x x BAL/2,57/24/4m 2,57-24,2 2,50 1,38 8,47 0,44 BAL/2,57/24/2m 2,57-24,2 x x 4,78 0,44 BAL/2,57/24a/8m 2,57 0,36+0,73 24,2 2,50 1,38 x x BAL/2,57/24a/4m 2,57 0,36+0,73 24,2 2,50 1,38 8,47 0,44 BAL/2,57/24a/2m 2,57 0,36+0,73 24,2 x x 4,78 0,44 BAL/2,57/40a/8m 2,57 0,36+0,73 40,2 2,50 1,38 x x BAL/2,57/40a/4m 2,57 0,36+0,73 40,2 2,50 1,38 8,47 0,44 BAL/2,57/40a/2m 2,57 0,36+0,73 40,2 x x 4,78 0,44 BAL/2,57/60a/8m 2,57 0,36+0,73 60,2 2,50 1,38 x x BAL/3,07/24/8m 3,07-24,2 3,43 1,41 x x BAL/3,07/24/4m 3,07-24,2 2,50 1,41 10,12 0,50 BAL/3,07/24/2m 3,07-24,2 x x 5,71 0,50 BAL/3,07/24a/8m 3,07 0,36+0,73 24,2 3,43 1,41 x x BAL/3,07/24a/4m 3,07 0,36+0,73 24,2 2,50 1,41 10,12 0,50 BAL/3,07/24a/2m 3,07 0,36+0,73 24,2 x x 5,71 0,50 BAL/3,07/40a/8m 3,07 0,36+0,73 40,2 3,43 1,41 x x BAL/3,07/40a/4m 3,07 0,36+0,73 40,2 2,50 1,41 10,12 0,50 BAL/3,07/40a/2m 3,07 0,36+0,73 40,2 x x 5,71 0,50 BAL/3,07/60a/8m 3,07 0,36+0,73 60,2 3,43 1,41 x x gdzie: - 0,36 konsola o szerokośi 0,36 m; - 0,73 konsola o szerokośi 0,73 m; - fasada zamknięta fasada ez otworów, - fasada zęśiowo otwarta fasada, w której powierzhnia otworów równomiernie rozmieszzonyh nie przekraza 60 % ałkowitej powierzhni śiany; Uwagi: - wartośi sił zakotwień są wartośiami olizeniowymi, w któryh uwzględniono współzynnik oiążenia γ f = 1,5; - olizenia wykonano przy współzynniku aerodynamiznym f 1,30; fii 0,1. 11

12 Siatki stężeń i kotwień rusztowań typ Pionart model BAL w wariantah typowyh 7.7. SIATKI STĘŻEŃ i KOTWIEŃ RUSZTOWAŃ TYP W WARIANTACH TYPOWYCH +18, +16, typ BAL/2,57/24/A/8m +14, 2 8 m 5 x 2,57 m 5 x 2,57 m Szerokość rusztowania 2,57 m 24, Oiążenie użytkowe 2 kn/m 2 Maksymalna odległość od śiany Fasada zamknięta lu zęśiowo otwarta Oliowanie 2,50 1,38 Maksymalne siły w podstawkah 15,98 1,68 - krótki łąznik moowany do wewnętrznego stojaka +18, +16, +14, typ BAL/2,57/24/B/4m 2 5 x 2,57 m 5 x 2,57 m Szerokość rusztowania 2,57 m 24, Oiążenie użytkowe 2 kn/m 2 Maksymalna odległość od śiany Fasada zamknięta lu zęśiowo otwarta Oliowanie 8,47 0,44 Maksymalne siły w podstawkah 15,99 0,55 - długi łąznik moowany do dwóh stojaków 12

13 Siatki stężeń i kotwień rusztowań typ Pionart model BAL w wariantah typowyh A-A B-B A-A B-B +18, +16, +14, 2 2 typ BAL/2,57/24/B/2m 5 x 2,57 m 5 x 2,57 m Szerokość rusztowania 2,57 m 24, Oiążenie użytkowe 2 kn/m 2 Maksymalna odległość od śiany Fasada zamknięta lu zęśiowo otwarta Oliowanie 4,78 0,44 Maksymalne siły w podstawkah 15,99 0,55 - krótki łąznik moowany do wewnętrznego stojaka - długi łąznik moowany do dwóh stojaków +18, +16, +14, 2 typ BAL/2,57/24a/A/8m 8 m 5 x 2,57 m 5 x 2,57 m Szerokość rusztowania 2,57 m 24, Oiążenie użytkowe 2 kn/m 2 Maksymalna odległość od śiany Oliowanie 0,55 m Fasada zamknięta lu zęśiowo otwarta Konsola 0,36 m na każdej kondygnaji od strony wewnętrznej i konsola 0,73 m na ostatniej kondygnaji od strony zewnętrznej 2,50 1,38 Maksymalne siły w podstawkah 17,78 1,68 - krótki łąznik moowany do wewnętrznego stojaka 13

14 Siatki stężeń i kotwień rusztowań typ Pionart model BAL w wariantah typowyh +18, +16, typ BAL/2,57/24a/B/4m +14, 2 5 x 2,57 m 5 x 2,57 m Szerokość rusztowania 2,57 m 24, Oiążenie użytkowe 2 kn/m 2 Maksymalna odległość od śiany Oliowanie 0,55 m Fasada zamknięta lu zęśiowo otwarta Konsola 0,36 m na każdej kondygnaji od strony wewnętrznej i konsola 0,73 m na ostatniej kondygnaji od strony zewnętrznej 8,47 0,44 Maksymalne siły w podstawkah 17,79 0,55 - długi łąznik moowany do dwóh stojaków A-A B-B A-A B-B +18, +16, typ BAL/2,57/24a/B/2m +14, x 2,57 m 5 x 2,57 m Szerokość rusztowania 2,57 m 24, Oiążenie użytkowe 2 kn/m 2 Maksymalna odległość od śiany 0,55 m Fasada zamknięta lu zęśiowo otwarta Oliowanie Konsola 0,36 m na każdej kondygnaji od strony wewnętrznej i konsola 0,73 m na ostatniej kondygnaji od strony zewnętrznej 4,78 0,44 Maksymalne siły w podstawkah 17,79 0,55 - krótki łąznik moowany do wewnętrznego stojaka - długi łąznik moowany do dwóh stojaków 14

15 Siatki stężeń i kotwień rusztowań typ Pionart model BAL w wariantah typowyh +40, +38, +36, +34, +32, +30, 40 m typ BAL/2,57/40a/B/4m 5 x 2,57 m 5 x 2,57 m Szerokość rusztowania 2,57 m 40, Oiążenie użytkowe 2 kn/m 2 Maksymalna odległość od śiany Oliowanie +40, +38, +36, +34, +32, A-A B-B 0,55 m Fasada zamknięta lu zęśiowo otwarta Konsola 0,36 m na każdej kondygnaji od strony wewnętrznej i konsola 0,73 m na ostatniej kondygnaji od strony zewnętrznej A-A B-B 8,47 0,44 Maksymalne siły w podstawkah 22,05 0,55 - długi łąznik moowany do dwóh stojaków +30, 40 m 40 m typ BAL/2,57/40a/B/2m 5 x 2,57 m 5 x 2,57 m Szerokość rusztowania 2,57 m 40, Oiążenie użytkowe 2 kn/m 2 Maksymalna odległość od śiany 0,55 m Fasada zamknięta lu zęśiowo otwarta Oliowanie Konsola 0,36 m na każdej kondygnaji od strony wewnętrznej i konsola 0,73 m na ostatniej kondygnaji od strony zewnętrznej 4,78 0,44 Maksymalne siły w podstawkah 22,05 0,55 - krótki łąznik moowany do wewnętrznego stojaka - długi łąznik moowany do dwóh stojaków 15

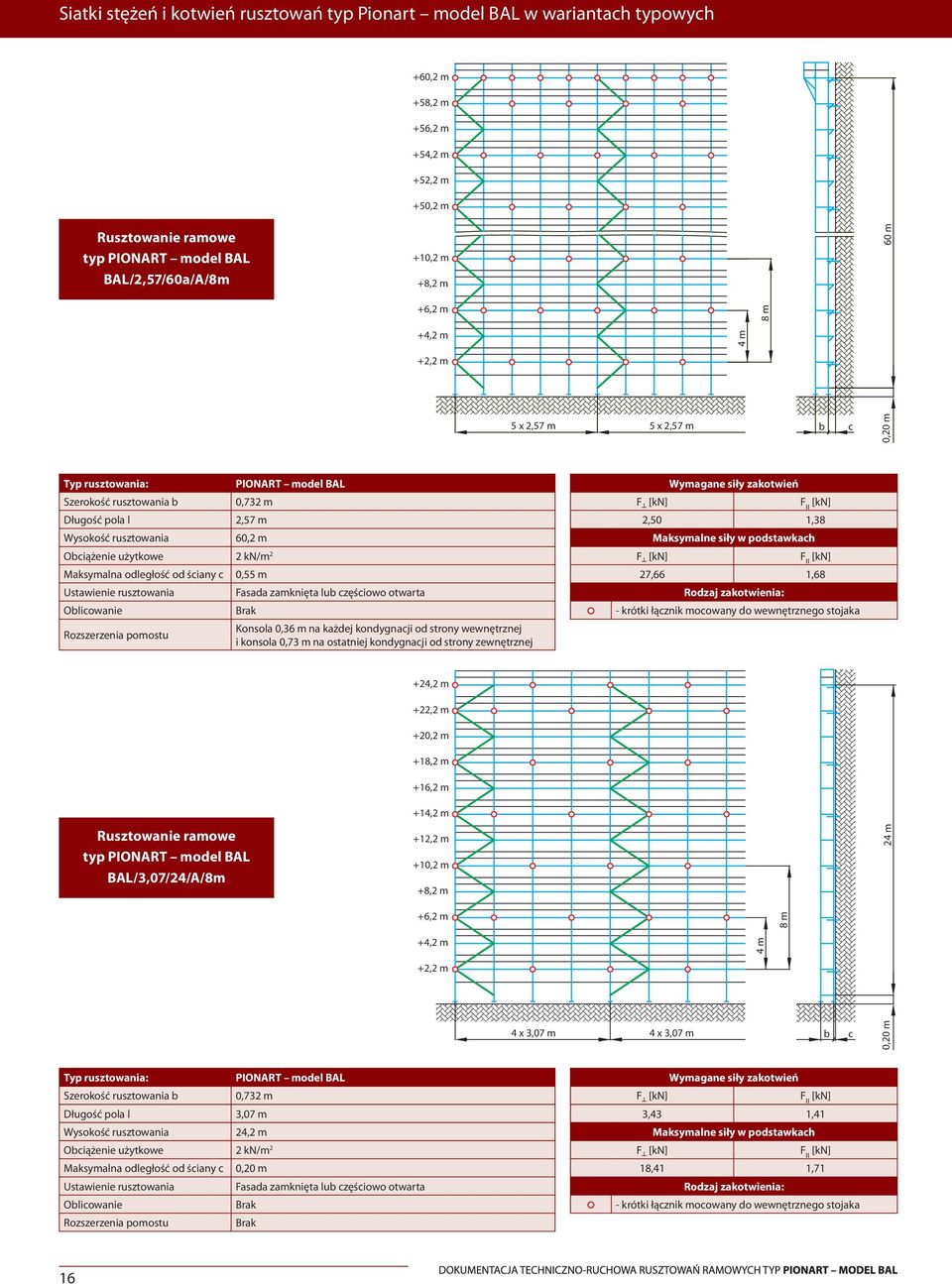

16 Siatki stężeń i kotwień rusztowań typ Pionart model BAL w wariantah typowyh +60, +58, +56, +54, +52, +50, typ BAL/2,57/60a/A/8m 60 m 8 m 5 x 2,57 m 5 x 2,57 m Szerokość rusztowania 2,57 m 60, Oiążenie użytkowe 2 kn/m 2 Maksymalna odległość od śiany Oliowanie 0,55 m Fasada zamknięta lu zęśiowo otwarta Konsola 0,36 m na każdej kondygnaji od strony wewnętrznej i konsola 0,73 m na ostatniej kondygnaji od strony zewnętrznej 2,50 1,38 Maksymalne siły w podstawkah 27,66 1,68 - krótki łąznik moowany do wewnętrznego stojaka typ BAL/3,07/24/A/8m +18, +16, +14, 2 8 m 4 x 3,07 m 4 x 3,07 m Szerokość rusztowania 3,07 m 24, Oiążenie użytkowe 2 kn/m 2 Maksymalna odległość od śiany Fasada zamknięta lu zęśiowo otwarta Oliowanie 3,43 1,41 Maksymalne siły w podstawkah 18,41 1,71 - krótki łąznik moowany do wewnętrznego stojaka 16

17 Siatki stężeń i kotwień rusztowań typ Pionart model BAL w wariantah typowyh +18, +16, +14, 2 typ BAL/3,07/24/B/4m 4 x 3,07 m 4 x 3,07 m Szerokość rusztowania 3,07 m 24, Oiążenie użytkowe 2 kn/m 2 Maksymalna odległość od śiany Fasada zamknięta lu zęśiowo otwarta Oliowanie 10,12 0,50 Maksymalne siły w podstawkah 18,42 0,66 - długi łąznik moowany do dwóh stojaków A-A B-B A-A B-B +18, +16, +14, 2 2 typ BAL/3,07/24/B/2m 4 x 3,07 m 4 x 3,07 m Szerokość rusztowania 3,07 m 24, Oiążenie użytkowe 2 kn/m 2 Maksymalna odległość od śiany Fasada zamknięta lu zęśiowo otwarta Oliowanie 5,71 0,50 Maksymalne siły w podstawkah 18,42 0,66 - krótki łąznik moowany do wewnętrznego stojaka - długi łąznik moowany do dwóh stojaków 17

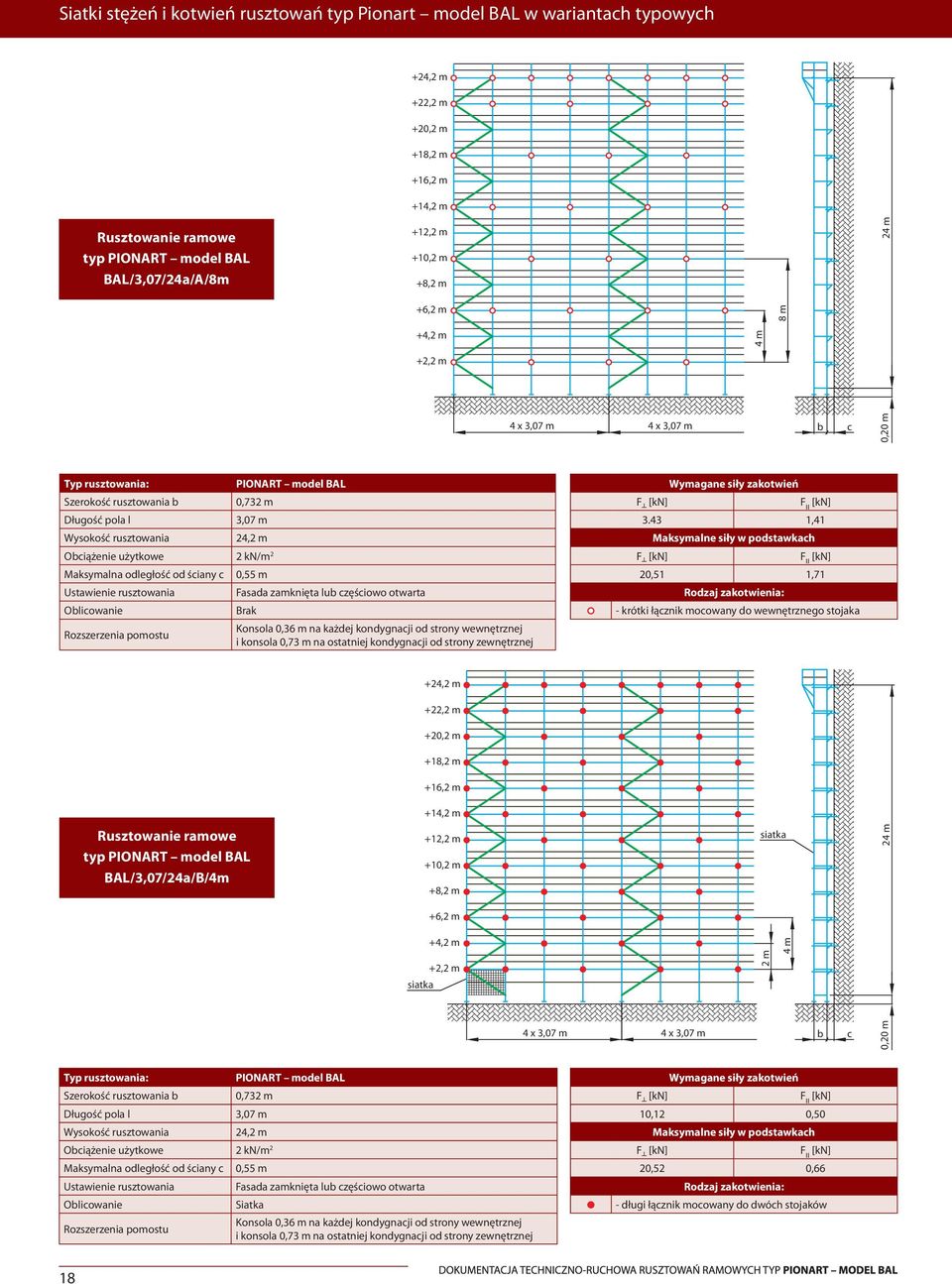

18 Siatki stężeń i kotwień rusztowań typ Pionart model BAL w wariantah typowyh +18, +16, +14, typ BAL/3,07/24a/A/8m 2 8 m 4 x 3,07 m 4 x 3,07 m Szerokość rusztowania 3,07 m 24, Oiążenie użytkowe 2 kn/m 2 Maksymalna odległość od śiany Oliowanie 0,55 m Fasada zamknięta lu zęśiowo otwarta Konsola 0,36 m na każdej kondygnaji od strony wewnętrznej i konsola 0,73 m na ostatniej kondygnaji od strony zewnętrznej ,41 Maksymalne siły w podstawkah 20,51 1,71 - krótki łąznik moowany do wewnętrznego stojaka +18, +16, +14, typ BAL/3,07/24a/B/4m 2 4 x 3,07 m 4 x 3,07 m Szerokość rusztowania 3,07 m 24, Oiążenie użytkowe 2 kn/m 2 Maksymalna odległość od śiany 0,55 m Fasada zamknięta lu zęśiowo otwarta Oliowanie Konsola 0,36 m na każdej kondygnaji od strony wewnętrznej i konsola 0,73 m na ostatniej kondygnaji od strony zewnętrznej 10,12 0,50 Maksymalne siły w podstawkah 20,52 0,66 - długi łąznik moowany do dwóh stojaków 18

19 Siatki stężeń i kotwień rusztowań typ Pionart model BAL w wariantah typowyh A-A B-B A-A B-B +18, +16, +14, 2 2 typ BAL/3,07/24a/B/2m 4 x 3,07 m 4 x 3,07 m Szerokość rusztowania 3,07 m 24, Oiążenie użytkowe 2 kn/m 2 Maksymalna odległość od śiany Oliowanie 0,55 m Fasada zamknięta lu zęśiowo otwarta Konsola 0,36 m na każdej kondygnaji od strony wewnętrznej i konsola 0,73 m na ostatniej kondygnaji od strony zewnętrznej 5,71 0,50 Maksymalne siły w podstawkah 20,52 0,66 - krótki łąznik moowany do wewnętrznego stojaka - długi łąznik moowany do dwóh stojaków +40, +38, +36, +34, +32, +30, 40 m typ BAL/3,07/40a/B/4m 4 x 3,07 m 4 x 3,07 m Szerokość rusztowania 3,07 m 40, Oiążenie użytkowe 2 kn/m 2 Maksymalna odległość od śiany 0,55 m Fasada zamknięta lu zęśiowo otwarta Oliowanie Konsola 0,36 m na każdej kondygnaji od strony wewnętrznej i konsola 0,73 m na ostatniej kondygnaji od strony zewnętrznej 10,12 0,50 Maksymalne siły w podstawkah 25,45 0,66 - długi łąznik moowany do dwóh stojaków 19

20 Siatki stężeń i kotwień rusztowań typ Pionart model BAL w wariantah typowyh A-A B-B A-A B-B +40, +38, +36, +34, +32, +30, typ BAL/3,07/40a/B/2m 40 m 40 m 4 x 3,07 m 4 x 3,07 m Szerokość rusztowania 3,07 m 40, Oiążenie użytkowe 2 kn/m 2 Maksymalna odległość od śiany Oliowanie 0,55 m Fasada zamknięta lu zęśiowo otwarta Konsola 0,36 m na każdej kondygnaji od strony wewnętrznej i konsola 0,73 m na ostatniej kondygnaji od strony zewnętrznej 5,71 0,50 Maksymalne siły w podstawkah 25,45 0,66 - krótki łąznik moowany do wewnętrznego stojaka - długi łąznik moowany do dwóh stojaków typ BAL/3,07/60a/A/8m +60, +58, +56, +54, +52, +50, 60 m 8 m 4 x 3,07 m 4 x 3,07 m Szerokość rusztowania 3,07 m 60, Oiążenie użytkowe 2 kn/m 2 Maksymalna odległość od śiany 0,55 m Fasada zamknięta lu zęśiowo otwarta Oliowanie Konsola 0,36 m na każdej kondygnaji od strony wewnętrznej i konsola 0,73 m na ostatniej kondygnaji od strony zewnętrznej 3,43 1,41 Maksymalne siły w podstawkah 31,95 1,71 - krótki łąznik moowany do wewnętrznego stojaka 20
