1 MES 9000N MES 9120N MES 9160N Instrukcja instalacji

2 Spis treści: 1. Wprowadzenie Główne elementy urządzenia Montaż podstawy Umiejscowienie podstawy Korekta nieprawidłowego umiejscowienia podstawy Instalacja bazy Kable i przewody do zacisków MES Okablowanie synchronizacji Montaż kolumn Dopasowanie Konfiguracja za pomoca punktów kontrolnych Przykład dostrojenia Programowanie kolumn MES 9000 N Opis działania diod LED Opis zworek i styków Zamykanie kolumny i montaż klosza lampy Specyfikacja techniczna Zalecenia instalacyjne Po zakończeniu instalacji upewnij się, czy kolumny są wodoszczelne przez dokładne dociśnięcie obudowy oraz kapów na końcach. Do przeprowadzania wszystkich przewodów używaj przepustów kablowych załączonych w zestawie. Zapewnij niezakłóconą przestrzeń pomiędzy kolumnami nadawczymi a odbiorczymi każdej pary. Nie instaluj kolumn odbiorczych w miejscach, gdzie mogą być narażone na bezpośrednie padanie promieni słonecznych na układy optyczne. Nie instaluj kolumn tak, aby mogły zakłócać swoje wiązki. Lepiej jest ustawić kolumny jedna przy drugiej, ale tak, aby stały wzajemnie do siebie tyłem. Nie stosuj zasilaczy, które mogą wywołać zakłócenia napięcia, ponieważ zmiany napięcia mogą zmienić intensywność wiązek, co może spowodować obniżenie wiarygodności działania barier. 2

3 1. WPROWADZENIE Parvis jest aktywnym systemem wykrywania intruza przy użyciu podczerwieni, odpowiednim do zastosowań, w których wymagana jest dyskrecja. System Parvis jest zaprojektowany do użytku zewnętrznego w dowolnych warunkach atmosferycznych dzięki ogrzewaniu kolumny kontrolowanego termostatem, wysokiej jakości zespołom optycznym oraz automatyczną kontrolą poziomu sygnału, co zwiększa efektywność i wiarygodność systemu. Instalacja zewnętrzna Zaleca się już na etapie projektu wzięcie pod uwagę umiejscowienie wszystkich drzew, krzewów czy innej roślinności znajdującej się w pobliżu rejonu chronionego. Silne wiatry mogą spowodować, że ta roślinność będzie przecinać promienie wiązek. Analogicznie, niekoszone wysokie trawy mogą zakłócać działanie systemu. Ukryta detekcja Ponieważ system detekcji Parvis jest zakamuflowany i niedostrzegalny na pierwszy rzut oka, możliwa jest instalacja dodatkowych lamp bez lub z systemem detekcji. 3

4 2. GŁÓWNE ELEMENTY URZĄDZENIA Nr Opis 1 Profil aluminiowy 2 Osłona kolumny 3 Pokrywa górna 4 5 Wodoodporna pokrywa górna z możliwością montażu kamery Pokrywa górna z możliwością montażu klosza lampy 6 Wejście przewodów 7 Boczny panel podstawy 8 Płyta główna 9 Optyka 10 Płytka obwodu terminalnego 11 Osłona podstawy 4

5 3. MONTAŻ PODSTAWY Podstawa podczas instalacji zakopywana jest w podłożu i może być zalana betonem. Jej budowa umożliwia proste, szybkie i bezpieczne doprowadzenie przewodów (sygnałowych oraz zasilających) bezpośrednio do kolumn. Konstrukcja podstawy zapewnia stabilność mocowania kolumn w podłożu. Jeden z czterech paneli podstawy pod kolumny barier. Używając śrub i nakrętek (w komplecie), skręć ze sobą cztery panele podstawy. Ich boki, pokrywając się wzajemnie z lewej oraz z prawej strony, uszczelniają i wzmacniają konstrukcję. Po złożeniu podstawy pod kolumnę bariery, upewnij się czy mocowanie kolumny znajduje się na górze. 5

6 4. UMIEJSCOWIENIE PODSTAWY Podstawę po złożeniu należy umieścić w podłożu, gdzie jej górna część z kołnierzem powinna znaleźć się na głębokości 10 cm poniżej poziomu gruntu. Po doprowadzeniu przewodów w peszlach, dla wzmocnienia stabilności kolumny bariery, podstawę należy zalać betonem. Po wykonaniu tej czynności (nawet w przypadku niezbyt równego jej umieszczenia) nadal możliwa jest późniejsza korekta kąta nachylenia kolumny względem podłoża oraz zmiana jej kierunku w terenie. Opisany powyżej sposób montażu powoduje, że z chwilą ustawienia kolumny spodnia jej część może zostać osłonięta darnią lub inną osłoną wykonaną np. z wodoodpornego drewna. 6

7 5. KOREKTA NIEPRAWIDŁOWEGO UMIEJSCOWIENIA PODSTAWY Aby wiązki Parvis były prawidłowo ustawione, kołnierz podstawy powinien być dokładnie poziomo. Ewentualna korekta kąta ustawienia kolumny względem podłoża możliwa jest dzięki specjalnym śrubom umiejscowionym w górnej części podstawy i regulowanym przy pomocy klucza (dostarczanego w komplecie z podstawą). Instalacja prawidłowa Instalacja nieprawidłowa, wymagająca korekty Zmiana położenia śrub w podstawie przy pomocy klucza 7

8 6. INSTALACJA BAZY Upewnij się, że wszystkie przewody wchodzące do i wychodzące z bariery przechodzą przez załączone przepusty kablowe, wmontowane do podstawy kolumny. Użyj centralnego przepustu dla okablowania oświetlenia. Osłona podstawy z wmontowanymi przepustami kablowymi Po przeprowadzeniu wszystkich przewodów osłona podstawy powinna być do niej przykręcona. 8

9 7. KABLE I PRZEWODY DO ZACISKÓW MES Vdc -12 Vdc TMP TMP NA NC C +S.IN -S.IN 24 Vac 24 Vac G.IN AND BEAM SGN LOW ANTIMASK +S.OUT -S.OUT Obwód tampera Wyjście przekaźnikowe +12Vdc -12 Vdc TMP TMP NA NC C 24 Vac 24 Vac G.IN AND BEAM SGN LOW ANTIMASK Tymczasowa blokada kolumny Zdalny AND +12V zakłócenie wiązek 1 i 2-12V zakłócenie dowolnej wiązki +12 wyłączenie wiązki 1-12 wyłączenie wiązek 1 i 2 Dyskwalifikacja środowiska Antymasking Wejście synchr. kol. odbiorczej +S.IN -S.IN +S.OUT -S.OUT Wyjście synchr. kol. nadawczej 2 / 4 x 0,22 Ekranowany przewód wielożyłowy 2 x 0,75 8/10 x 0,22 2 / 4 x 0,22 9

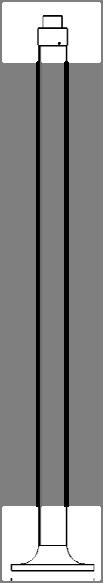

10 8. OKABLOWANIE SYNCHRONIZACJI Połączenie synchronizacyjne połączenia kolumn nadawczych (Tx) z odbiorczymi (Rx): Rx4 Rx3 Tx4 Rx4 Tx4 Rx4 Tx4 Rx2 Rx1 Tx3 Tx2 Rx3 Rx2 Tx3 Tx2 Rx3 Rx2 Tx3 Tx2 Tx1 Rx1 Tx1 Rx1 Tx1 + Sync Sync + - Wej Wyj - + Sync Sync + - Wej Wyj - + Sync Sync + - Wej Wyj - Synchronizacja wyjściowa w kolumnie nadawczej odpowiada synchronizacji wejściowej w kolumnie odbiorczej. Miejsce na przewód 220V AC do lampy i/lub przewód do podłączenia kamery CCTV 10

11 9. MONTAŻ KOLUMN Mocowanie do podłoża Mocowanie do podstawy 11

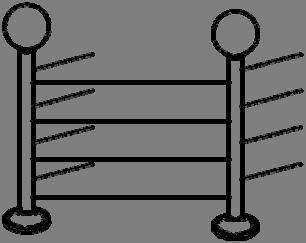

12 8 kolumn bariera dookólna 4 kolumny bariera dookólna 2 kolumny bariera pojedyncza 12

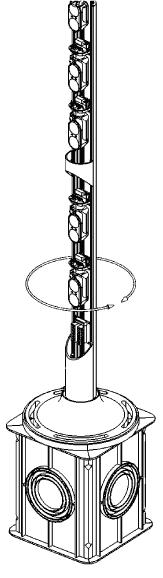

13 10. DOPASOWANIE Aby uzyskać najlepsze dopasowanie wiązek względem poprzedzającej jak i następującej kolumny, cała kolumna może być obracana, a wąska część kolumny może być traktowana jako punkt odniesienia. KOLUMNA A KOLUMNA B KOLUMNA C 13

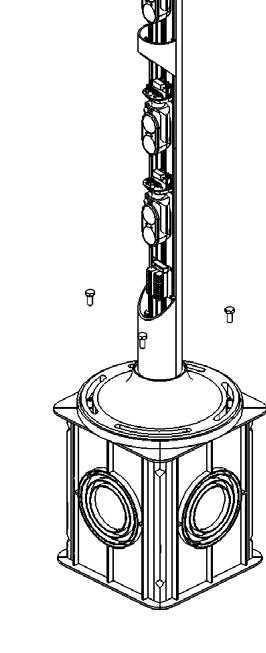

14 KOLUMNA B KOLUMNA A KOLUMNA C 180 Użyj załączonych śrub, aby przytwierdzić kolumnę do podstawy. 14

15 Kąty dopasowania Pionowe i poziome dopasowania optyki: Pionowe: ± 10 Poziome:

16 Regulacja ustawienia optyki Po prawidłowym zainstalowaniu kolumn należy skierować na siebie odpowiadające sobie nadajniki i odbiorniki. Czynność tę należy wykonać dla każdej wiązki. Aby uzyskać odpowiednie ustawienie elementów optycznych należy wykorzystać jedną ze śrub znajdujących się ponad soczewką Dopasowanie poziome Dopasowanie pionowe 16

17 11. KONFIGURACJA ZA POMOCĄ PUNKTÓW KONTROLNYCH Aby dokończyć proces dostrajania, należy wprowadzić układ kolumny nadawczej w tryb testowy. Krok 1 Krok 2 Krok 3 Krok 4 Krok 5 Ustaw zworkę TEST P SET w pozycję ON na głównej płytce kolumny nadawczej. Przesuń w pozycję OFF przełącznik odpowiadający dostrajanej wiązce. Korzystając z dołączonego przewodu, podłącz woltomierz do odpowiedniego punktu testowego w kolumnie odbiorczej, a następnie delikatnie obracaj w dwóch osiach optyką kolumny nadawczej aż do uzyskania największego odczytu na woltomierzu. W analogiczny sposób dopasuj ustawienie optyki na kolumnie odbiorczej. Po dostrojeniu wiązek przesuń odpowiednie przełączniki w pozycję ON. Powtarzaj powyższe kroki dla wszystkich wiązek, a następnie przestaw zworkę TEST P SET w pozycję OFF. Krok 1 i 5 Krok 2 i 4 OFF ON 17

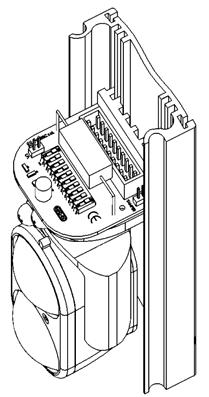

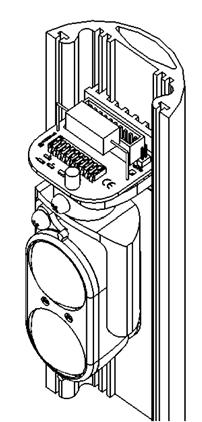

18 Kolumna nadawcza Diody Taśma Grzałka Styk tampera Od 1 do 5 OFF Od 6 do 9 ON (tylko jeden identyfikujący) 10 testowy Kolumna odbiorcza Diody Taśma Grzałka Styk tampera Punkt testowy Od 1 do 4 ON (tylko jeden identyfikujący) Od 5 do 6 OFF Od 7 do 10 ON (tylko jeden identyfikujący) w dyskwalifikacji środowiska 18

19 Weryfikacja za pomocą punktu testowego Odczyt bez sygnału Odczyt z sygnałem 0,20V 0,40V od 3V do 4V od 6V do 7V Podłączany przewód Punkt testowy 19

20 12. PRZYKŁAD DOSTROJENIA Przestaw zworkę TEST POINT SET w pozycję ON. Tx1 Przesuń przełącznik 1 w pozycję OFF. Po kalibracji przesuń go w pozycję ON. Tx2 Przesuń przełącznik 2 w pozycję OFF. Po kalibracji przesuń go w pozycję ON. Tx3 Przesuń przełącznik 3 w pozycję OFF. Po kalibracji przesuń go w pozycję ON. Tx4 Przesuń przełącznik 4 w pozycję OFF. Po kalibracji przesuń go w pozycję ON. Przestaw zworkę TEST POINT SET w pozycję OFF. 20

21 13. PROGRAMOWANIE KOLUMN MES 9000 N Diody Kol. główna Synchronizacja OFF ON Zasilanie Opóźnienie alarmu AND promienie 1 i 2 Dowolny promień Promień 1 ignorowany Promienie 1 i 2 ignorowane Losowe opóźnienie + Czas - Alarm Masking Dyskwalifikacja środowiska Grzanie wł. Synchronizacja ON OFF Dostrajanie kolumn OFF ON Podłączenie do grzałek 21

22 14. OPIS DZIAŁANIA DIOD LED Stan działania systemu jest sygnalizowany za pomocą pięciu diod. Aby włączyć sygnalizację diodami, należy ustawić odpowiednią zworkę w pozycję ON. Dobrą praktyką jest wyłączenie sygnalizacji diodami po zakończeniu instalacji celem zwiększenia bezpieczeństwa. MASK Sygnalizuje MASKING WIĄZEK. Dioda będzie świecić lub mrugać, gdy zostanie wykryte zewnętrzne źródło podczerwieni silniejsze od światła emitowanego z kolumny nadawczej. Jeśli zworka ANTIMASK jest w pozycji ON, zostanie równocześnie wysłany sygnał alarmowy. Uwaga: podczas normalnej pracy dioda nie powinna się świecić ani mrugać. Jeśli tak się dzieje, sprawdź ustawienie kolumny nadawczej. LOW SIG Słaby sygnał (dyskwalifikacja środowiska). Świecenie się diody LOW SIG sygnalizuje obecność gęstej mgły. W takim przypadku przed wysłaniem sygnału alarmowego braku sygnału zapala się dioda LOW SIG oraz wysyłany jest sygnał dyskwalifikacji środowiska przez wyjście typu open collector na płycie głównej kolumny. Uwaga: Gdy zworka LOW SIG jest w pozycji ON oraz nastąpi dyskwalifikacja środowiskowa, bariera zostanie wyłączona do czasu zaniku mgły. ALM HTR POWER SINC Sygnał alarmowy. Normalnie dioda nie świeci się, włącza się podczas wysyłania sygnału alarmowego. Tryb pracy i czułość kolumny odbiorczej ustawiane są poprzez zworki na płycie głównej oraz potencjometr SPEED, regulujący opóźnienie od 50ms do 500ms. Grzanie włączone. Normalnie dioda nie świeci się, zapala się po samoczynnym włączeniu wyposażonych w termostat wbudowanych grzałek, zapewniających wewnątrz obudowy temperaturę w granicach C. Zasilanie. Dioda POWER świeci się zawsze, sygnalizując prawidłowe podłączenie zasilania do kolumny. Synchronizacja włączona. Dioda SINC zawsze mruga, sygnalizując prawidłowe połączenie synchronizacyjne. 22

23 15. OPIS ZWOREK I STYKÓW Działanie bariery można regulować w szerokim zakresie, wybierając odpowiednie ustawienia za pomocą zworek na płycie głównej. LEDS AND Gdy zworka jest w pozycji ON, diody są aktywne. Konfiguracja ta może być przydatna, gdy obecne są wysokie trawy lub małe zwierzęta. Ustawienie to może być także włączone zdalnie, przez zadanie napięcia +12 V na zacisku oznaczonym AND na płycie głównej. BEAM OFF 1 To ustawienie powoduje wyłączenie dolnej wiązki podczerwieni, nie zmieniając działania pozostałych. Ustawienie to może być także włączone zdalnie, przez zadanie napięcia +12 V na zacisku oznaczonym BEAM na płycie głównej. BEAM OFF To ustawienie powoduje wyłączenie dwóch najniższych wiązek podczerwieni, nie zmieniając działania pozostałych. Ustawienie to może być także włączone zdalnie, przez zadanie napięcia -12 V na zacisku oznaczonym BEAM na płycie głównej. RND DLY ON RND DLY OFF TEST P. SET SINC ON: STYK G.IN Za każdym razem sygnał alarmowy jest wysyłany z losowym opóźnieniem w zakresie od 0 do 1 sekundy. To ustawienie stosowane jest, aby zmylić i oszukać intruza próbującego zidentyfikować system zabezpieczeń. Sygnał alarmowy jest wysyłany w czasie rzeczywistym, bez opóźnienia. Podczas dostrajania zworka musi być w pozycji ON, aby ustalić ciągły sygnał wiązki, pozwalający na poprawne dostrojenie pozycji elementów optycznych. Po zakończeniu dostrajania wszystkich wiązek należy przełączyć zworkę w pozycję OFF. Synchronizacja przewodowa - zworka zawsze powinna być w poz. ON. Tymczasowa blokada kolumny po podaniu ujemnego napięcia na styk G.IN przez 60 sekund blokowane jest wyjście sygnału alarmowego bariery. Ta funkcja jest używana, gdy do wejścia lub wyjścia wymagane jest przecięcie wiązek podczerwieni, dzięki czemu nie trzeba każdorazowo wyłączać barier i ponownie ich włączać po przejściu, co wymagałoby instalacji klawiatury lub czytnika kart poza obszarem chronionym. 23

24 Ustawienia modelu MES 9160 N Na kolumnie odbiorczej wiązki mają numery 2, 3, 4. Na kolumnie nadawczej wiązki mają numery 7, 8, 9. Wykluczenie następuje w systemie 1. Ustawienia modelu MES 9120 N Na kolumnie odbiorczej wiązki mają numery 3, 4. Na kolumnie nadawczej wiązki mają numery 8, 9. Wykluczenie następuje w systemie

25 16. ZAMYKANIE KOLUMNY I MONTAŻ KLOSZA LAMPY Górny kap z miejscem na klosz Mocowanie kapu na kolumnę Instalacja mikrokamery CCTV Montaż taki jak zwykłego kapu 25

26 17. SPECYFIKACJA TECHNICZNA Wysokość kolumny Zasięg wewnętrzny Zasięg zewnętrzny Napięcie zasilania Czujniki optyczne Dyskwalifikacja otoczenia Masking Zużycie prądu Temperatura pracy Kąty dopasowania Metody detekcji Wyjście detekcji Grzałki Sterowanie Zewnętrzna osłona Górny kap od 1,20 m do 2,00 m do 420 metrów do 100 metrów 12-16V DC wiązki synchronizowane, połączenie skrzywionej pary automatyczna z sygnalizacją zewnętrzną maskowanie sensorów innym sygnałem IR z sygnalizacją na zewnątrz 135mA (4Tx + 4Rx) - 25 C / + 65 C. 10 pionowo, 180 poziomo AND/OR na Tx oraz Rx / AND 1 i 2 wiązki z możliwością losowego opóźnienia sygnału alarmu kontrolowane termostatem, 24V AC 50W AND zdalnie / AND 1 i 2 wiązki przezroczysta dla podczerwieni, plastikowa zabezpieczony przed sabotażem Stopień ochrony IP 54 Dopasowanie do klosza lampy Podstawa standardowe (do różnego rodzaju kloszy) podstawa do zalania w betonie 26
