m = m = m = 1 Użyj maskownicy dla małych odległości. Między czujnikiem i odbłyśnikiem należy zachować pełną widoczność.
|
|
- Maja Zalewska
- 7 lat temu
- Przeglądów:
Transkrypt
1 Instalacja Informacje ogólne 50cm m = 4 50cm cm Między czujnikiem i odbłyśnikiem należy zachować pełną widoczność mm Montaż należy wykonać na wytrzymałych powierzchniach (na ścianach nośnych lub dźwigarach) m = m = 1 Użyj maskownicy dla małych odległości Sprawdź, czy wiązka przebiega zgodnie z lokalnymi przepisami Ustaw przebieg wiązki możliwie jak najwyżej, jednak z zachowaniem minimalnej odległości 0,5 m od czujnika do sufitu Zamontuj czujnik i odbłyśnik bezpośrednio naprzeciwko siebie NIE NALEŻY umieszczać czujnika w miejscu, w którym wiązkę może zablokować przedmiot lub osoba NIE NALEŻY umieszczać 2 czujek naprzeciwko siebie Dioda LED musi być skierowana do dołu
2 Instalacja Schematy okablowania CZUJNIK 1 CZUJNIK 2 CZUJNIK 3 CZUJNIK 4 CZUJNIK 1 CZUJNIK 2 CZUJNIK 3 CZUJNIK 4 14 V 28 V DC 14 V 28 V DC Zewn. Reset Zewn. Reset POŻAR Złącze A AWARIA Złącze B POŻAR Złącze A AWARIA Złącze B STREFA - STREFA + ZASILANIE - ZASILANIE + UZIEMIENIE/ EKRANOWANIE N/O COM N/C N/O COM N/C Opornik pożarowy Okablowanie dla pozostałych sterowników systemu (gdy więcej niż jeden sterownik systemu znajduje się w jednej strefie) (Nie należy stosować w instalacjach w regionie podlegającym nadzorowi przez Underwriters Laboratories Inc. (UL). Informacje dotyczące instalacji okablowania w systemach z wieloma sterownikami w regionie UL znajdują się na dołączonej płycie CD) Sprawdź działanie złącza pożarowego i złącza awarii w centrali pożarowej Każdą głowicę czujnika należy ZAWSZE podłączać oddzielnym, ekranowanym, dwużyłowym kablem UWAGA: Aby zachować możliwość kontrolowania systemu, nie należy podłączać przewodu w układzie pętli. Aby zapewnić działanie systemu kontroli połączeń, każdy przewód musi być podłączony w formie osobnego odgałęzienia N/O COM N/C N/O COM N/C Opornik pożarowy EOL Okablowanie dla pojedynczego sterownika systemu lub ostatniego sterownika systemu w jednej strefie Do styku Zewn. Reset należy przyłożyć napięcie od 5 V do 40 V na co najmniej 2 sekundy, aby usunąć blokadę po wykryciu pożaru Podzespoły nie znajdują się w zestawie (parametry poniższych elementów należy uzyskać u producenta centrali pożarowej): Opornik pożarowy (niektóre moduły interfejsu stref i przełączników nie wymagają opornika pożarowego zamiast tego należy wówczas połączyć przewody ze sobą) Dioda sygnalizacji ciągłości obwodu czujnika Komponent końca linii (EOL)

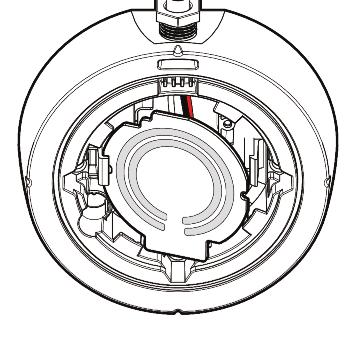

3 Instalacja Montaż urządzenia Dioda LED musi być skierowana do dołu
4 Uruchamianie Włączanie zasilania i wprowadzanie kodu dostępu Jeden sterownik systemu może służyć do sterowania i monitorowania maksymalnie czterech głowic czujników. Symbol # służy do przedstawiania liczby wybranych czujników (1, 2, 3 lub 4). 1. Włącz zasilanie 15 sekund 2. Aby uzyskać dostęp do menu serwisowego, wprowadź kod dostępu. Naciśnij przycisk, aby wyświetlić ekran kodu dostępu: 2 sekundy 40 sekund Domyślny kod dostępu: Zmiana cyfry Przechodzenie do kolejnej/poprzedniej cyfry Zatwierdzenie Po wprowadzeniu błędnego kodu dostępu zostanie ponownie wyświetlony ekran wprowadzania kodu Trzy błędne próby zablokują dostęp na trzy minuty Wskazanie E-02 na tym etapie jest zjawiskiem normalnym
5 Uruchamianie Wykrywanie czujników i wybór trybu zasilania 3. Wykryj czujniki Podczas pierwszego uruchamiania procesu automatycznie wyświetlane jest wskazanie Find (Wykrywanie). Dostęp do funkcji Find można uzyskać również w menu ustawień sterownika systemu 60 sekund 4. Wybierz tryb zasilania Wszystkie funkcje można wykonać w trybie Lo A (domyślny) (10, 12, 14 lub 16 ma dla 1, 2,3 lub 4 wykrytych czujników) Po włączeniu zasilania system domyślnie włącza tryb Lo A Wybierz tryb Hi A (50 ma), aby wiązka poruszała się z większą prędkością w czasie automatycznego zestrajania, zestrajania ręcznego i nakierowywania lasera Po instalacji przełącz system z powrotem w tryb Lo A Ta wartość oznacza liczbę wykrytych czujników Naciśnij przycisk potwierdzenia, aby włączyć wykryte czujniki Nieużywane kanały czujników są wyłączane Naciśnij przycisk, aby przeprowadzić ponowne skanowanie celem zweryfikowania, czy wskazana liczba jest prawidłowa 1. Naciskaj przyciski, 4. Naciskaj przyciski, aby przełączać ikony w menu aby zmieniać wybór serwisowym i podświetlić daną ikonę 5. Naciśnij przycisk, 2. Naciśnij przycisk, aby wybrać aby zatwierdzić 3. Naciskaj przyciski, Naciśnij przycisk, aby przejść do żądanej pozycji aby anulować Poruszanie się po menu
6 Uruchamianie Wybór czujnika i odległości 5. Wybierz czujnik 6. Wybierz odległość między czujnikiem i odbłyśnikiem Wybierz czujnik, do którego chcesz uzyskać dostęp Poszczególne czujniki należy zestrajać oddzielnie Objaśnienia dotyczące zestrajania poszczególnych czujników znajdują się w krokach od 6 do 9 Wybierz opcję 8-50 m (domyślnie) lub 100 m Możliwe jest ustawienie różnych zasięgów dla poszczególnych czujników
7 Uruchamianie Nakierowywanie promienia lasera 7. Nakierowywanie promienia lasera W tym trybie system zasygnalizuje awarię UWAGA PROMIEŃ LASERA NIE KIEROWAĆ BEZPOŚREDNIO NA OCZY MOC < 5 mw LASER KLASY IIIa Długość fali nm Do zestrojenia czujnika z odbłyśnikiem wykorzystywany jest promień lasera. Funkcja ta nie pozwala na dokładne zestrojenie. Po zestrojeniu automatycznym promień lasera może nie być skierowany bezpośrednio na odbłyśnik Za pomocą przycisków ustaw promień lasera możliwie najbliżej odbłyśnika Jedno naciśnięcie strzałki oznacza jedno przesunięcie głowicy czujnika Naciśnij przycisk lub, aby wyłączyć promień lasera i powrócić do menu ustawień Na stronie 20 podręcznika użytkownika znajdują się informacje o rozwiązywaniu problemów w przypadku, gdy promień lasera nie jest widoczny
8 Uruchamianie Automatyczne zestrajanie (Auto) i nastawa (Set) 0/100 (kalibracja) 8. Automatyczne zestrajanie (Auto) 9. Nastawa (Set) 0/100 (kalibracja) Wybierz opcję Auto, aby automatycznie ustawić promień podczerwieni W czasie ustawiania zostanie wyświetlona siła sygnału Jeśli laser zostanie włączony, nie musi on być skierowany bezpośrednio na odbłyśnik po włączeniu funkcji Auto jest to zjawisko normalne Lo A: 7 minut Hi A: 4 minut Kiedy pojawi się napis Set (Nastawa), naciśnij przycisk Kiedy wyświetlony zostanie komunikat S-00, zasłoń odbłyśnik nieodbijającym światła materiałem i naciśnij przycisk Po wyświetleniu komunikatu S-01 odsłoń odbłyśnik i naciśnij przycisk Powtórz kroki od 5 do 9 dla pozostałych czujników wykrytych podczas procedury Find (Wykrywanie)
9 Uruchamianie Stan zestrojenia 10. System został zestrojony Zalecamy ponowne ustawienie systemu w trybie Lo A Zielona dioda LED na czujniku będzie mrugać co 10 sekund, a siła sygnału powinna wynosić od 99% do 101% Wartości domyślne: 35% dla progu pożaru, 10 sekund opóźnienia do zgłoszenia pożaru i awarii, tryb bez blokady Na str podręcznika użytkownika znajdują się informacje na temat zmiany ustawień, testowania alarmu pożarowego i sygnalizacji awarii 11. Sprawdź wskazania dotyczące stanu zestrojenia Po uruchomieniu zostanie wyświetlone następujące wskazanie: W przypadku, gdy zostały wykryte czujniki, lecz wybrany czujnik nie jest zestrojony, zostanie wyświetlone następujące wskazanie: Jeśli czujnik jest podłączony, lecz nie został wykryty, zostanie wyświetlone następujące wskazanie:
10 Rozwiązywanie problemów Kody błędów Nie wykryto czujnika Sterownik systemu nie mógł wykryć czujnika. Wskazanie wyświetlane również w czasie włączania. Odczekaj 45 sekund na włączenie systemu Sprawdź przewody między sterownikiem systemu i czujnikiem (napięcie czujnika powinno wynosić V) Czujnik podłączony, ale nie wykryty Czujnik jest podłączony, ale nie został wykryty Wykonaj procedurę wykrywania (Find) i w razie potrzeby przeprowadź zestrajanie Poziom kompensacji inny niż zero Kompensacja musi mieć wartość zerową, kiedy wybrana zostanie opcja Set (Nastawa). Ustaw ponownie czujnik za pomocą zestrajania automatycznego Siła sygnału poza zakresem Siła sygnału po przeprowadzeniu zestrajania automatycznego jest zbyt mała lub zbyt duża. Sprawdź, czy wprowadzono prawidłową odległość Sprawdź, czy używany jest prawidłowy odbłyśnik Sprawdź, czy na linii przebiegu wiązki do odbłyśnika nie znajdują się przeszkody Ustaw ponownie czujnik za pomocą funkcji lasera i zestrajania automatycznego Nie wykryto odbłyśnika Błąd automatycznego zestrajania Zestrojenie czujnika z odbłyśnikiem Sprawdź, czy między odbłyśnikiem nie powiodło się i sufitem zachowano prawidłową Sprawdź, czy wprowadzono odległość prawidłową odległość Sprawdź, czy na linii przebiegu Sprawdź, czy używany jest wiązki do odbłyśnika nie znajdują się prawidłowy odbłyśnik przeszkody Sprawdź, czy na linii przebiegu Ustaw ponownie czujnik za pomocą wiązki do odbłyśnika nie znajdują zestrajania automatycznego się przeszkody Ustaw ponownie czujnik za pomocą funkcji lasera i zestrajania automatycznego
11 Rozwiązywanie problemów Kody błędów Nie można wyzerować podczas wyświetlania wskazania S-00 w trybie Set Odbłyśnik nie został przykryty lub czujnik nie został zestrojony z odbłyśnikiem. Upewnij się, że odbłyśnik został całkowicie zakryty materiałem nieodbijającym światła Ustaw ponownie czujnik za pomocą zestrajania automatycznego Brak sygnału przy wskazaniu S-01 w trybie Set Odbłyśnik nie został odkryty podczas wskazania S-01. Upewnij się, że odbłyśnik został odkryty po wybraniu wskazania S-01 Nieudane centrowanie podczas zestrajania Czujnik został zestrojony z obiektem innym niż odbłyśnik Między czujnikiem i odbłyśnikiem należy zachować pełną widoczność w promieniu 0,5 m
12 Informacje o zgodności Informacje dotyczące homologacji dla poszczególnych krajów Informacja o zgodności z normami UL Informacja o zgodności z normami europejskimi Numer UL: S3417 Odległość między czujnikiem i odbłyśnikiem Przedział progu wykrywania pożaru 8 10 m ( ft) 10 18% m ( ft) 15 25% m ( ft) 15 35% m ( ft) 25 50% m ( ft) 35 50% m ( ft) 50% Wszystkie instalacje muszą spełniać normę NFPA Fire Fighting Enterprises Ltd, 9 Hunting Gate, Hitchin, SG4 0TJ, Wielka Brytania CPD-0565 EN54-12 Czujnik liniowy z wiązką optyczną Zabezpieczenie przeciwpożarowe Dokumentacja: patrz dokument Zgodność z normą EN54-12 dla poziomów czułości od 25% do 35%, przy maksymalnym czasie od wystąpienia pożaru wynoszącym 20 sekund. Numer dokumentu:
