1 Kurtyny dymowe Poznań, r.

2 Agenda prezentacji Kurtyny dymowe Kurtyny dymowe klasyfikacja i zastosowanie Kurtyny dymowe stałe i ruchome w II klasie wiatrowej Kurtyny dymowe szklane

3 Normy Kurtyny dymowe W zharmonizowanej normie PN-EN Systemy kontroli rozpowszechniania dymu i ciepła. Część 1. Wymagania techniczne kurtyn dymowych opisuje się wiele rozwiązań, szczegółowo określając wymagania w zakresie kurtyn dymowych.

4 Funkcje kurtyn dymowych Zadaniem kurtyn dymowych jest kontrolowanie i regulowanie przepływu dymu i gazów pożarowych w budynku dzięki zainstalowaniu w określonych miejscach odpowiednich barier. Kurtyny dymowe są głównie stosowane do: - tworzenia zbiorników dymu poprzez ograniczenie rozprzestrzeniania się dymu i gromadzenie go w określonym obszarze wydzielenie zbiorników dymu; - kierowanie dymu w określony obszar - kanalizowanie przepływu dymu; - zapobieganie lub opóźnianie napływu dymu do innych stref lub pustek powietrznych.

5 Podział kurtyn dymowych ze względu na temperaturę i czas pracy wg PN-EN Klasyfikacja temperatura-czas D30 30 min. DH30 30 min. D60 D90 60 min. 90 min. DH60 DH90 DH min. 90 min. 120 min. D min. DHA > 120 min. DA > 120 min.

6 Podział kurtyn dymowych ze względu na temperaturę i czas pracy Kurtyny w klasie D bada się w stałej temperaturze C, a minimalny czas, podczas którego kurtyna spełnia swoje funkcje, jest oznaczony cyframi (np. D120). Oznaczenie DA oznacza, że kurtyna wytrzymała w badaniu czas dłuższy niż 120 minut. Jak wynika z zapisów normy przy oznaczeniu DA można podać rzeczywisty czas badania. W ostatnim badaniu kurtyn dymowych Marc-Kd uzyskała czas w klasyfikacji D155 min a zatem te kurtyny mające oznaczenie DA (155). Oznacza to, iż zachowała ona swoje właściwości przez 155 minut.

7 Podział kurtyn dymowych ze względu na temperaturę i czas pracy Gdzie należy stosować takie kurtyny w klasyfikacji DH? Należy je montować tam, gdzie występują pożary o dużej dynamice i wysokiej temperaturze np. pożary o dużej gęstości obciążenia ogniowego. Szybko wzrastająca temperatura ma wpływ na trwałość kurtyn, a tym samym na skuteczność ich działania. Aby destrukcja mocowania kurtyn i ich materiału nie nastąpiła zbyt szybko, powinny być one wykonane w klasie DH60, a nie w klasie D60.

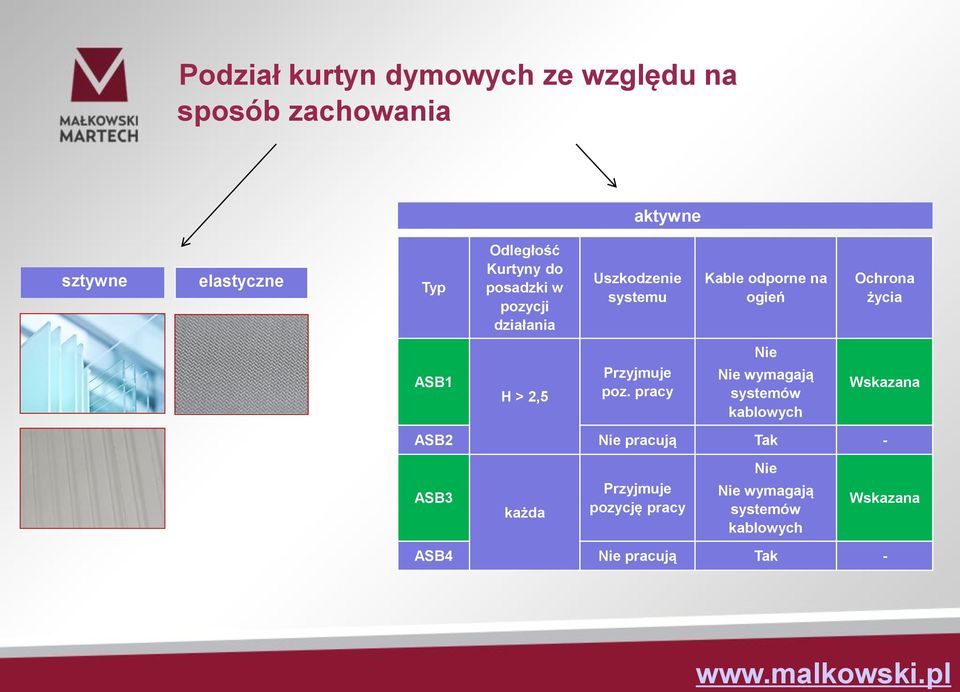

8 Podział kurtyn dymowych ze względu na sposób zachowania aktywne sztywne elastyczne Typ Odległość Kurtyny do posadzki w pozycji działania Uszkodzenie systemu Kable odporne na ogień Ochrona życia ASB1 H > 2,5 Przyjmuje poz. pracy Nie Nie wymagają systemów kablowych Wskazana ASB2 Nie pracują Tak - ASB3 każda Przyjmuje pozycję pracy Nie Nie wymagają systemów kablowych Wskazana ASB4 Nie pracują Tak -

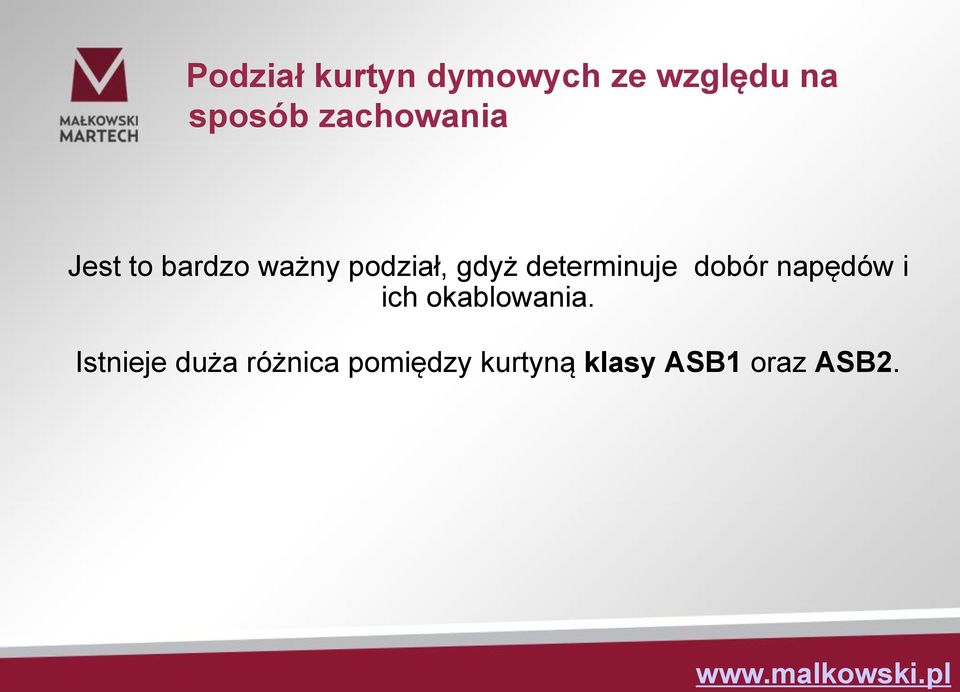

9 Podział kurtyn dymowych ze względu na sposób zachowania Jest to bardzo ważny podział, gdyż determinuje dobór napędów i ich okablowania. Istnieje duża różnica pomiędzy kurtyną klasy ASB1 oraz ASB2.

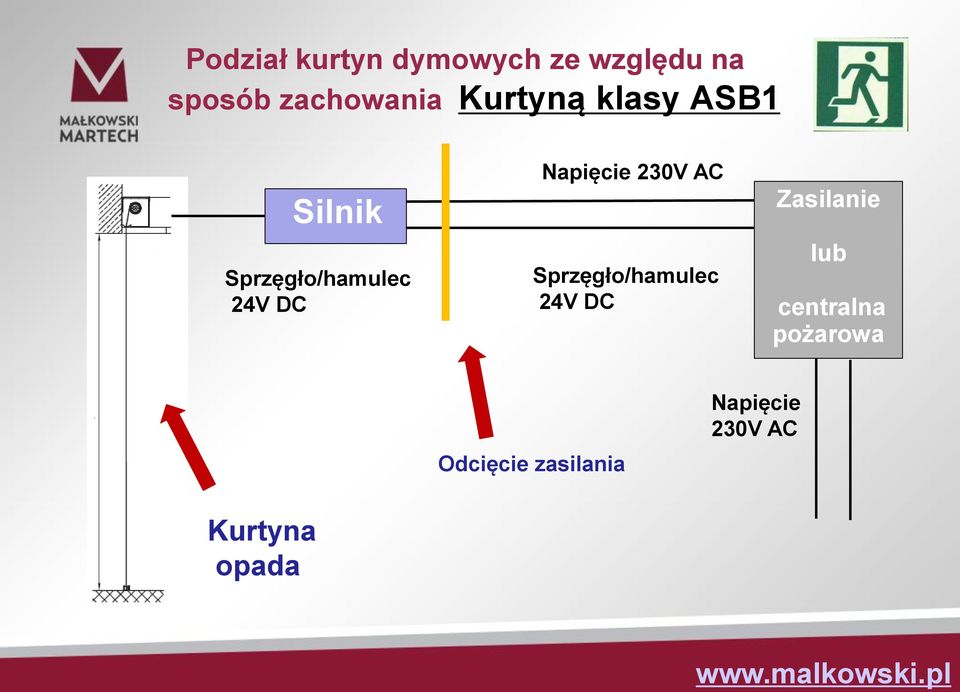

10 Podział kurtyn dymowych ze względu na sposób zachowania Kurtyną klasy ASB1 Silnik Sprzęgło/hamulec 24V DC Napięcie 230V AC Sprzęgło/hamulec 24V DC Zasilanie lub centralna pożarowa Odcięcie zasilania Napięcie 230V AC Kurtyna opada

11 Podział kurtyn dymowych ze względu na sposób zachowania Kurtyna ASB1 - silnik zasilany napięciem 230V AC (prądu zmiennego) ze sprzęgłem/hamulcem 24V DC (prądu stałego). Napięcie 230V służy do opuszczania lub podnoszenia kurtyny w warunkach codziennej eksploatacji (poza alarmem pożarowym), natomiast 24 V DC pozwala włączyć ten silnik w system SAP (sygnalizacji alarmu pożarowego). W przypadku pożaru napięcie 24V DC zostaje odcięte, sprzęgło rozłącza się i kurtyna opada. Ten sam efekt uzyskujemy, gdy przetniemy kabel łączący silnik z zasilaniem, bądź akumulator 24V DC rozładuje się. Sprzęgło/ hamulec pozbawione napięcia rozłącza się i kurtyna opada.

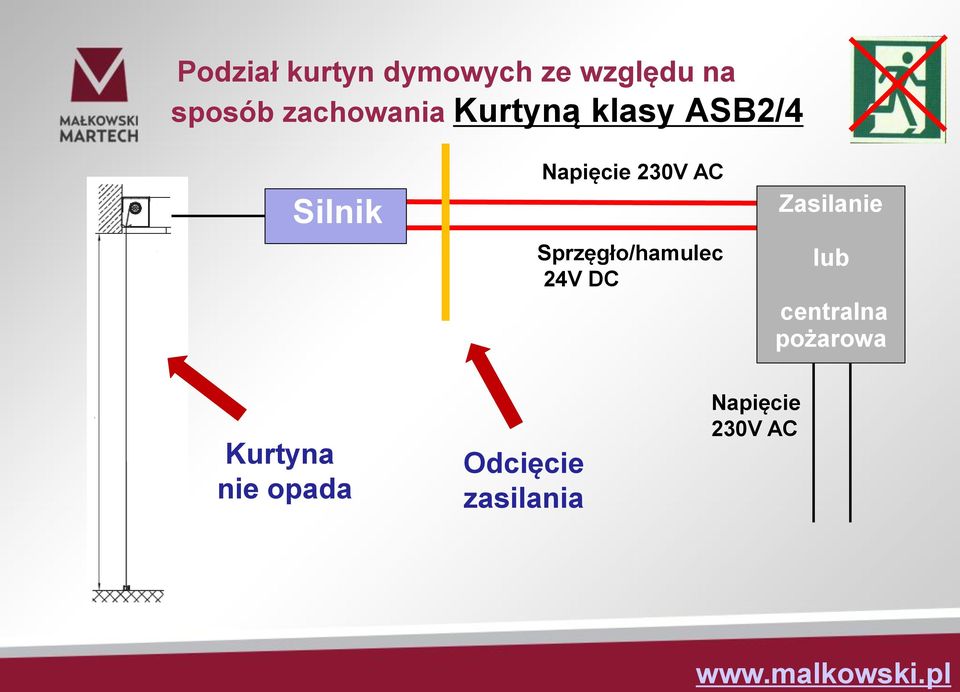

12 Podział kurtyn dymowych ze względu na sposób zachowania Kurtyną klasy ASB2/4 Silnik Napięcie 230V AC Sprzęgło/hamulec 24V DC Zasilanie lub centralna pożarowa Kurtyna nie opada Odcięcie zasilania Napięcie 230V AC

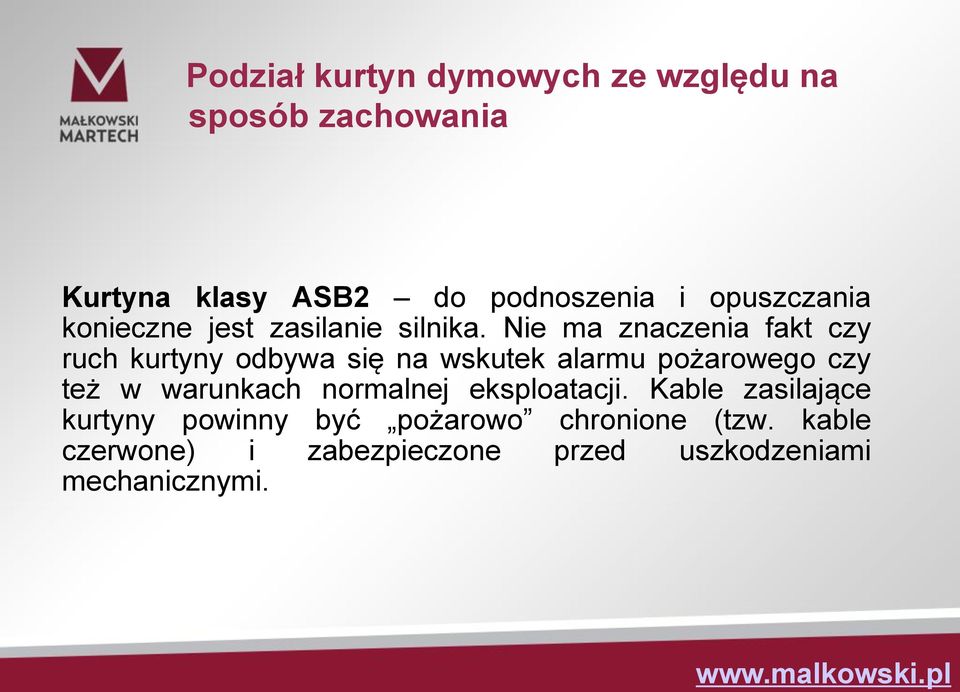

13 Podział kurtyn dymowych ze względu na sposób zachowania Kurtyna klasy ASB2 do podnoszenia i opuszczania konieczne jest zasilanie silnika. Nie ma znaczenia fakt czy ruch kurtyny odbywa się na wskutek alarmu pożarowego czy też w warunkach normalnej eksploatacji. Kable zasilające kurtyny powinny być pożarowo chronione (tzw. kable czerwone) i zabezpieczone przed uszkodzeniami mechanicznymi.

14 Podział kurtyn dymowych ze względu na sposób zachowania Kurtyny dwustopniowe na wskutek alarmu pożarowego najpierw upuszczają się do wysokości 2m ponad posadzkę, umożliwiając ewakuację, aby po pewnym czasie opuścić się do posadzki, muszą być wyposażone także w kable ppoż. Opuszczająca się kurtyna, aby zatrzymać się na wysokości 2m musi ponownie być podłączona do zasilania pozwalającego załączyć sprzęgło/hamulec. W innym przypadku awaria zasilania nie pozwoli na zatrzymanie kurtyny.

15 Podział kurtyn dymowych ze względu na temperaturę i czas pracy wg. PN-EN

16 Klasa odporności wiatrowej W Instytucie Techniki Budowlanej (Zakład w Poznaniu) przeprowadzono badania kurtyny dymowej o wymiarze 5x5m poddanej obciążeniu symulującemu napór wiatru. Kurtyna ta wytrzymała obciążenie N, co przy powierzchni 25m 2 daje wynik 740N/m 2. Kurtyna dymowa Marc-Kd, JAKO JEDYNA NA RYNKU, jest zaliczana do II klasy wiatrowej.

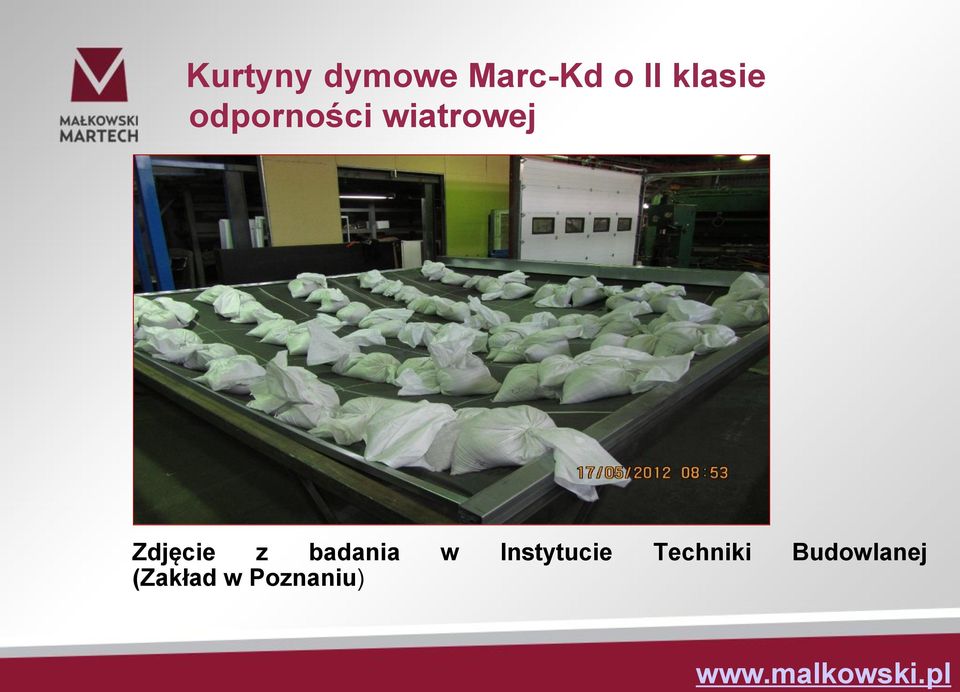

17 Kurtyny dymowe Marc-Kd o II klasie odporności wiatrowej Zdjęcie z badania w Instytucie Techniki Budowlanej (Zakład w Poznaniu)

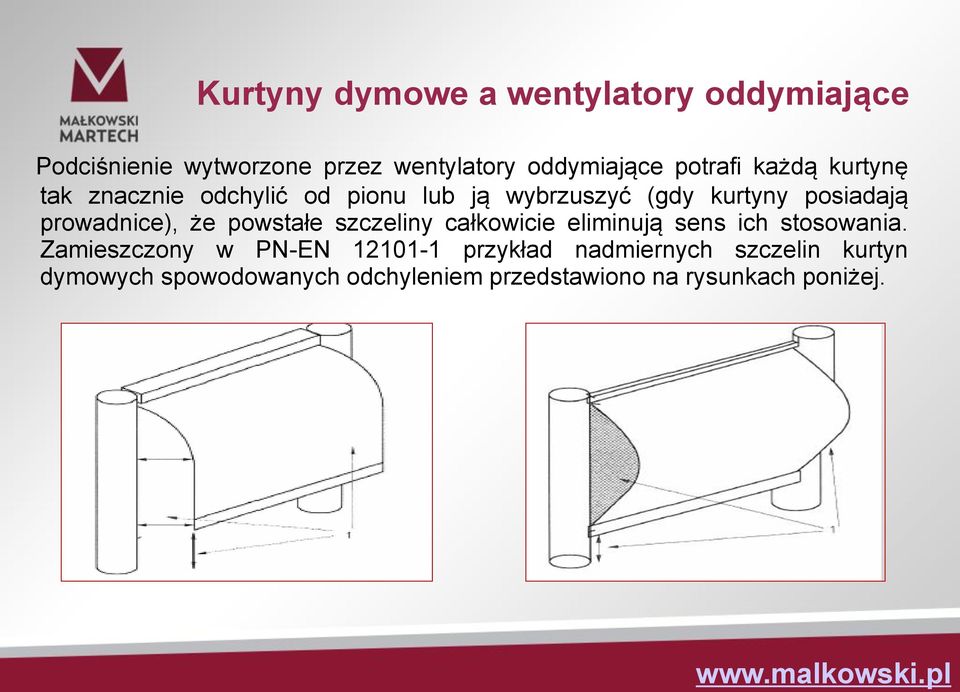

18 Kurtyny dymowe a wentylatory oddymiające Podciśnienie wytworzone przez wentylatory oddymiające potrafi każdą kurtynę tak znacznie odchylić od pionu lub ją wybrzuszyć (gdy kurtyny posiadają prowadnice), że powstałe szczeliny całkowicie eliminują sens ich stosowania. Zamieszczony w PN-EN przykład nadmiernych szczelin kurtyn dymowych spowodowanych odchyleniem przedstawiono na rysunkach poniżej.

19 Kurtyny dymowe poziome

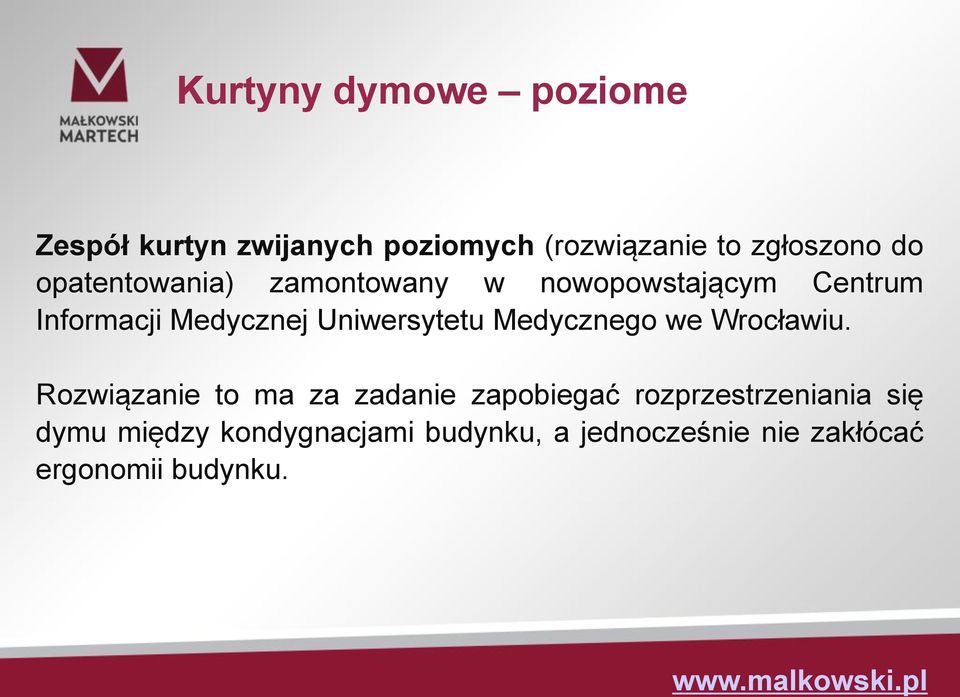

20 Kurtyny dymowe poziome Zespół kurtyn zwijanych poziomych (rozwiązanie to zgłoszono do opatentowania) zamontowany w nowopowstającym Centrum Informacji Medycznej Uniwersytetu Medycznego we Wrocławiu. Rozwiązanie to ma za zadanie zapobiegać rozprzestrzeniania się dymu między kondygnacjami budynku, a jednocześnie nie zakłócać ergonomii budynku.

21 Kurtyny dymowe szklane Kurtyny szklane wykonywane są ze szkła ognioodpornego sodowo-wapniowo-krzemianowego lub borokrzemianowego, poddanego specjalnej termicznej obróbce. Najczęściej wykonywane są z prostokątnych tafli szkła, ale dostępne są również tafle szkła giętego. Najczęściej stosowane jest szkło bezbarwne, które jest prawie niewidoczne, ale może być również wykorzystywane szkło barwione lub zdobione metodą sitodruku. W zależności od wielkości tafli kurtyny wykonywane są ze szkła grubości 6 lub 10 mm.

22 Kurtyny dymowe szklane- sposób montażu

23 Kurtyny dymowe Marc-Kd - realizacje

24 Kurtyny dymowe Marc-Kd - realizacje

25 Kurtyny dymowe Marc-Kd - realizacje Hotel Andels, Łódź szczegóły rozwiązania

26 Kurtyny dymowe (stałe) Marc Kd DA 155, DH 60

27 Kurtyny dymowe szklane

28 Kurtyny dymowe szklane

29 Kurtyny dymowe szklane

30 Kurtyny dymowe Marc-Kd Podsumowanie: Wiele różnych oznaczeń wymienionych w normie PN-EN , stosowanych jest na niewielką skalę, co wynika z braku praktyki w tym zakresie. Szerokie stosowanie kutyn dymowych wymaga dobrej znajomości norm, przepisów i możliwości wytwórczych powiązanych z miejscem zabudowy. Kurtyny dymowe stosowane łącznie z wentylatorami winny być przebadane na parcie/ssanie wiatru. Jest to ściśle powiązane z ich skutecznością działania. Na drogach ewakuacyjnych typ kurtyn winien być dobrany w zależności od tempa zadymienia i wielkości strumienia ludzi.
