1 P.H.U. ZP- Ekoprojekt Zbigniew Proskura Ul. Władysławowska 4, Chłapowo Tel , NIP TYTUŁ I ADRES : PROJEKT WYKONAWCZY ZAGOSPODAROWANIA DZIEDZIŃCA FILHARMONII SINFONIA BALTICA W SŁUPSKU, UL. JANA PAWŁA II 3 W SŁUPSKU, DZIAŁKA NR 486/, OBRĘB 3 KATEGORIA BUDYNKU IX INWESTOR : MIASTO SŁUPSK Plac Zwycięstwa 3, Słupsk SPIS PROJEKTANTÓW : Projektant Sprawdzający INSTALACJE ELEKTRYCZNE : mgr inż. Michał Hanowicz Nr upr. POM/024/POOE/2 Uprawnienia do projektowania w spec. instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych bez ograniczeń mgr inż. Dawid Żyliński Nr upr. POM/0220/POOE/2 Uprawnienia do projektowania w spec. instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych bez ograniczeń Przedsięwzięcie współfinansowane jest ze środków Unii Europejskiej w ramach Funduszu Spójności, Program Operacyjny Pomoc Techniczna , w ramach projektu "Opracowanie modelu rewitalizacji społecznej, gospodarczej i środowiskowej obszarów śródmiejskich na przykładzie Miasta Słupska". Słupsk, marzec 207

2 SPIS ZAWARTOŚCI I. OPIS TECHNICZY Temat opracowania Podstawa opracowania Charakterystyka ogólna Zakres projektu Przepisy i normy Istniejące instalacje Instalacje odbiorcze Rozdzielnica ROT Osprzęt Oprzewodowanie System prowadzenia przewodów w budynku System prowadzenia kabla w terenie Ochrona przeciwporażeniowa... 5 II. ZAŁĄCZNIKI Oświadczenie 2. Decyzja o stwierdzeniu przygotowania zawodowego Michała Hanowicza do pełnienia samodzielnych funkcji technicznych w budownictwie 3. Zaświadczenie o przynależności Michała Hanowicza do Pomorskiej Okręgowej Izby Inżynierów Budownictwa 4. Decyzja o stwierdzeniu przygotowania zawodowego Dawida Żylińskiego do pełnienia samodzielnych funkcji technicznych w budownictwie 5. Zaświadczenie o przynależności Dawida Żylińskiego do Pomorskiej Okręgowej Izby Inżynierów Budownictwa III. RYSUNKI. E- Instalacje elektryczne w terenie E-2 Rozdzielnica ROT 2

3 I. OPIS TECHNICZY. Temat opracowania tematem opracowania jest projekt wykonawczy zagospodarowania dziedzińca Filharmonii Sinfonia Baltica w Słupsku przy ul. Jana Pawła II Podstawa opracowania Podstawowe dane do opracowania dokumentacji: podkłady architektoniczno budowlane, mapa do celów projektowych, obowiązujące przepisy i normy, projekt budowlany, projekty wykonawcze branżowe, Opis przedmiotu zamówienia, inwentaryzacja. 3. Charakterystyka ogólna Na terenie dziedzińca Filharmonii projektuje się obiekty małej architektury (ławki, gabloty typu city light itp.), ciągi jezdne, miejsca parkingowe, ciągi piesze oraz zieleń (istniejącą wraz z nowymi nasadzeniami). Wjazd na dziedziniec możliwy będzie dwiema bramami. 4. Zakres projektu Projekt swym zakresem obejmuje instalacje elektryczne zewnętrzne wraz z rozdzielnicą elektryczną w budynku Filharmonii. 5. Przepisy i normy Projekt instalacji elektrycznych opracowano zgodnie z wymaganiami podanymi w Rozporządzenia Ministra Infrastruktury z dnia 2 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U nr 75 poz. 690 wraz z późniejszymi zmianami). Instalacje elektryczne będzie spełniać wymogi obowiązujących polskich norm, w szczególności PN-HD i PN-IEC W przypadku braku polskich uregulowań dotyczących konkretnych rozwiązań stosowane będą normy IEC. 6. Istniejące instalacje Na ternie dziedzińca znajduje się kabel zasilający Filharmonię ze stacji transformatorowej. Kabel ten należy zabezpieczyć rura osłonową dwudzielną. 7. Instalacje odbiorcze Na terenie dziedzińca Filharmonii Sinfonia Baltica wykonane będą następujące instalacje odbiorcze: oświetlenie terenu, zasilanie oświetlenia gablot, zasilanie bram wjazdowych. Powyższe instalacje zasilane będą z budynku Filharmonii. W tym celu w pomieszczeniu rozdzielni głównej w piwnicy należy wykonać rozdzielnicę ROT zasilaną z istniejącej rozdzielnicy głównej budynku (zza przeciwpożarowego wyłącznika prądu), w której należy zainstalować rozłącznik bezpiecznikowy o prądzie znamionowym 63 A wyposażony we wkładki D02 25 A. Połączenie pomiędzy rozdzielnicami należy wykonać kablem YKYżo 5x6. 3

4 Okablowanie odbiorcze należy prowadzić z rozdzielni głównej do znajdującego się bezpośrednio nad nią pomieszczenia kas, a następnie przez hol wejściowy i korytarz do pomieszczenia znajdującego się nad węzłem ciepła. Na zewnętrz kable zostaną wyprowadzone z pomieszczenia węzła ciepła. Oświetlenie dziedzińca zrealizowane zostanie za pomocą 0 opraw parkowych charakteryzujących się poniższymi parametrami: moc 25 W, strumień świetlny 2500 lm, skuteczność świetlna 00 lm/w, temperatura barwowa 4000 K, optyka rozsył średni, korpus wysokociśnieniowy odlew aluminiowy w kolorze ciemnoszarym, montowane na słupie o wysokości 5 m ze wspornikiem łukowym słup i wspornik stal ocynkowana malowana proszkowo na kolor ciemnoszary, wyposażone w tabliczki podziałowe we wnękach słupowych. Do zasilania oświetlenia gablot i bram wykonana zostanie instalacja zasilająca kablami YKYżo 3x,5. Sterowanie oświetleniem terenu i gablot zrealizowane zostanie w oparciu o niezależna zegary astronomiczne. 8. Rozdzielnica ROT Rozdzielnica wykonana będzie w oparciu o obudowę natynkową o stopniu IP40. Wyposażona zostanie w następujące aparaty: rozłącznik główny izolacyjny, ochronnik przepięciowy, gniazdo serwisowe, lampki sygnalizacyjne, rozłączniki bezpiecznikowe, wyłączniki nadprądowe, styczniki, zegary astronomiczne, złączki. W obudowie należy pozostawić co najmniej 20% rezerwy miejsca. Szyna PE rozdzielnicy połączona zostanie z główną szyną wyrównawczą budynku. 9. Osprzęt Oprawy oświetlenia terenu musza charakteryzować się min. IP Oprzewodowanie Instalacje w terenie wykonane będą kablami YKYżo 0,6/ kv/kv. Dla obwodów fazowych będą to przewody 3 żyłowe, a dla obwodów 3 fazowych 5 żyłowe.. System prowadzenia przewodów w budynku W budynku kable należy układać w rurach lub korytkach PCV. Dopuszcza się wykorzystywanie istniejących koryt kablowych. Zaleca się prowadzenie okablowania w przestrzeni międzysufitowej. Przejścia przez ściany i stropy dla rozprowadzenia przewodów uszczelnione zostaną masą o odporności ogniowej równą odporności danego elementu konstrukcyjnego. Do budynku kable należy wprowadzać przez przepusty gazo- i wodoszczelne. 4

5 2. System prowadzenia kabla w terenie W ziemi kable zostaną ułożone zgodnie z wytycznymi normy N SEP-E-004. Kable należy ułożyć na głębokości 70 cm na co najmniej 0-centymetrowej warstwie piasku. Ułożone kable zasypać 0 centymetrową warstwą piasku, na następnie warstwą piasku lub gruntu rodzimego. Trasy kabli oznaczyć na całej długości i szerokości siatką, folią lub folią perforowaną w kolorze niebieskim. Folię ułożyć należy na wysokości nie mniejszej niż 25 cm i nie większej niż 35 cm nad ułożonymi kablami. Na skrzyżowaniach z drogami oraz innymi instalacjami należy stosować rury osłonowe w kolorze niebieskim. Na kablach należy założyć oznaczniki zawierające poniższe informacje: właściciel, typ kabla, relacja (skąd-dokąd), rok budowy. 3. Ochrona przeciwporażeniowa Zasilanie instalacji elektrycznych w terenie realizowane jest w układzie sieci TN-C-S. Dla urządzeń elektroenergetycznych o napięciu znamionowym do kv projektuje się następujące środki ochrony przy uszkodzeniu: samoczynne wyłączenie zasilania przez zastosowanie urządzeń ochronnych przetężeniowych, zastosowanie urządzeń elektrycznych mających podwójną lub wzmocnioną izolację (urządzenia II klasy ochronności lub o izolacji równoważnej). Wraz z kablami zasilającymi oprawy oświetlenia terenu prowadzony będzie płaskownik PFe/Zn 30x4, do którego podłączone będą słupy oświetleniowe. W budynku płaskownik należy podłączyć do instalacji wyrównawczej. 5

6 II. ZAŁĄCZNIKI Słupsk, marzec 207 Oświadczenie projektanta i sprawdzającego o sporządzeniu projektu zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Oświadczam, iż Projekt wykonawczy zagospodarowania dziedzińca Filharmonii Sinfonia Baltica w Słupsku przy ul. Jana Pawła II 3 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant mgr inż. Michał Hanowicz Sprawdzający mgr inż. Dawid Żyliński 6

7 7

8 8

9 9

10 0

11

12 2

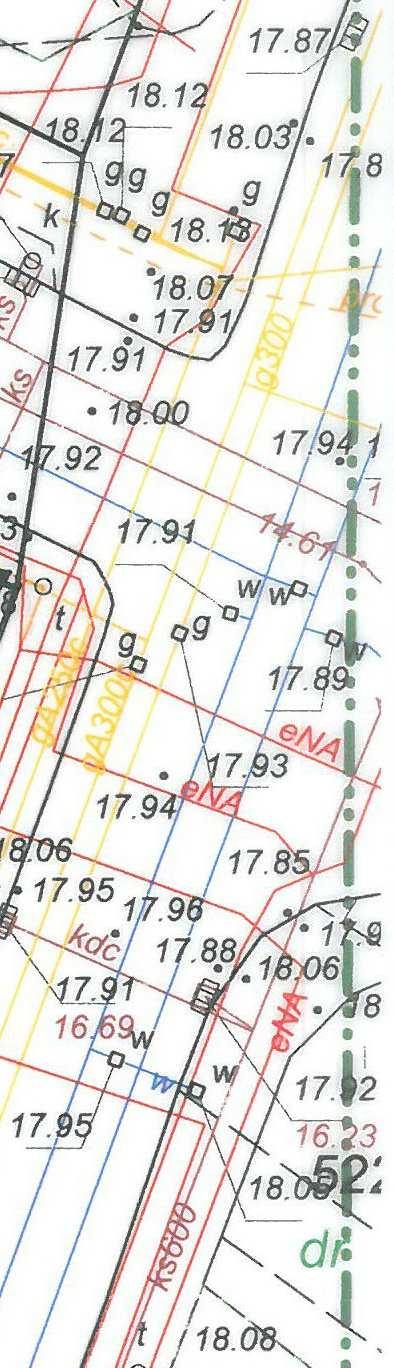

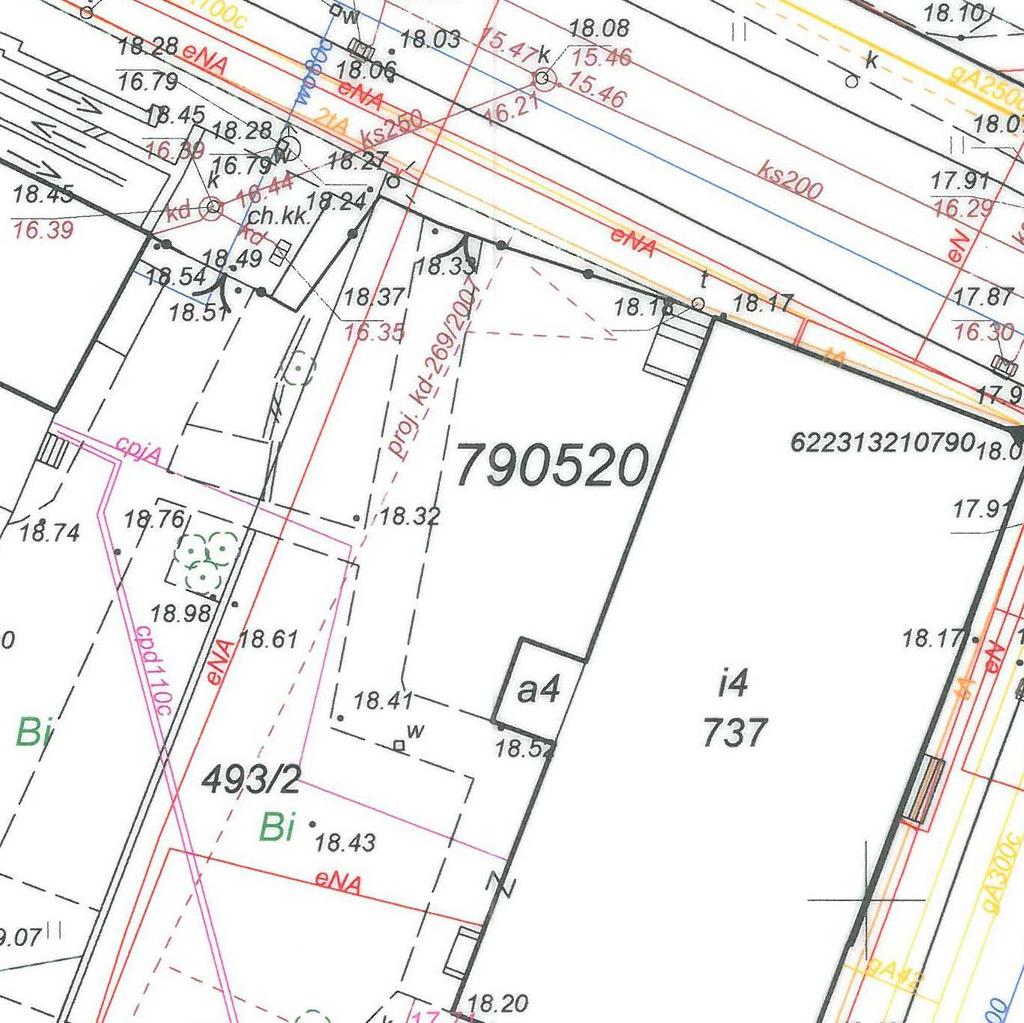

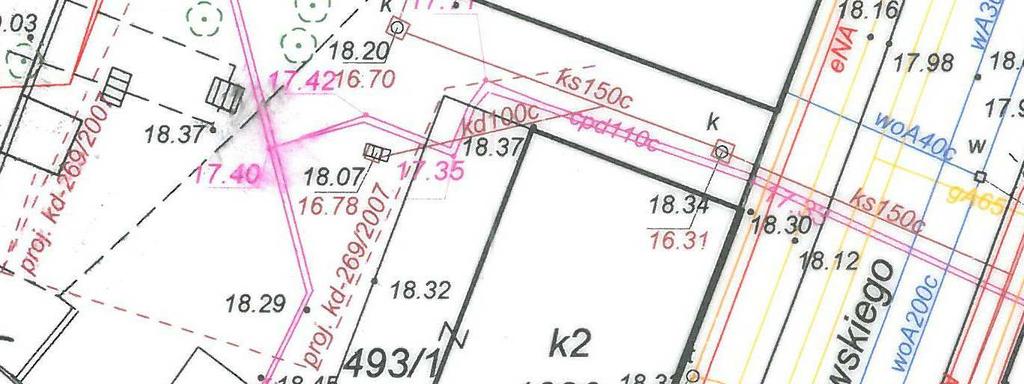

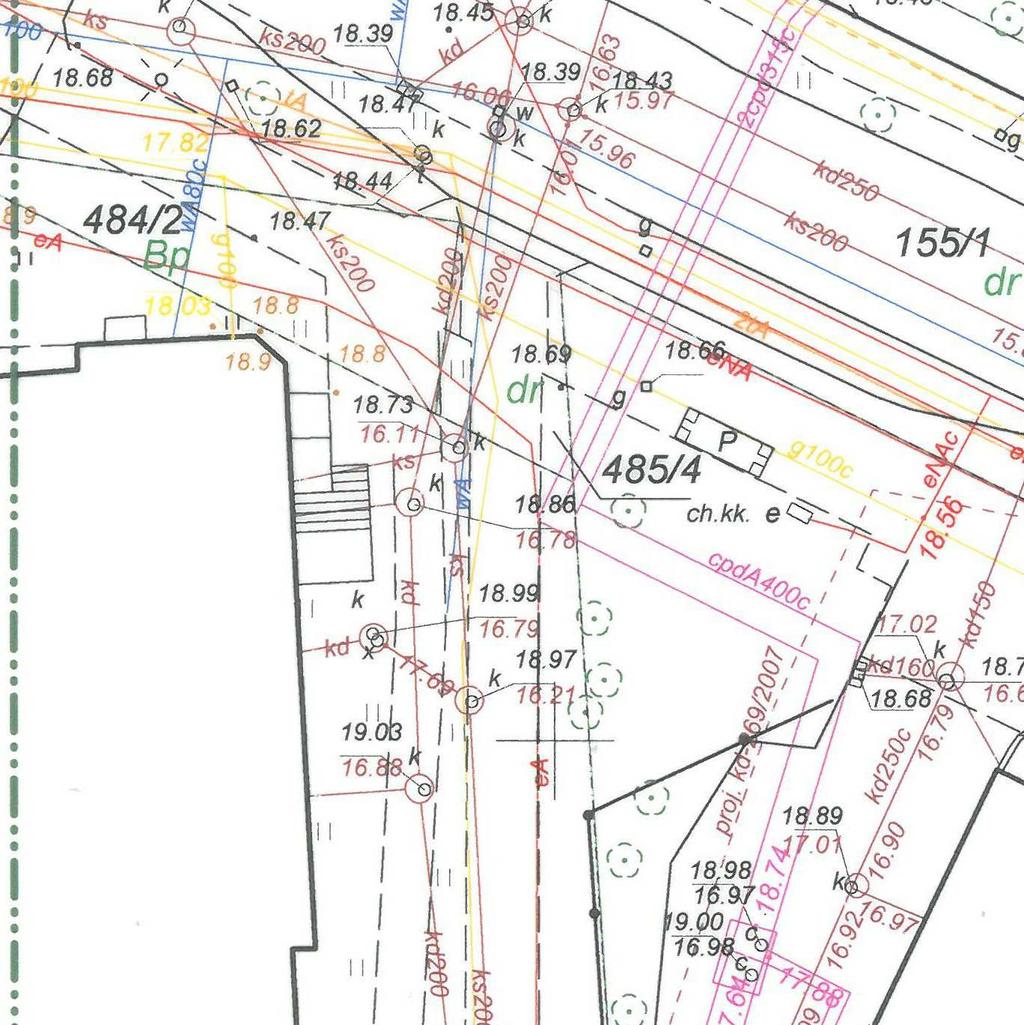

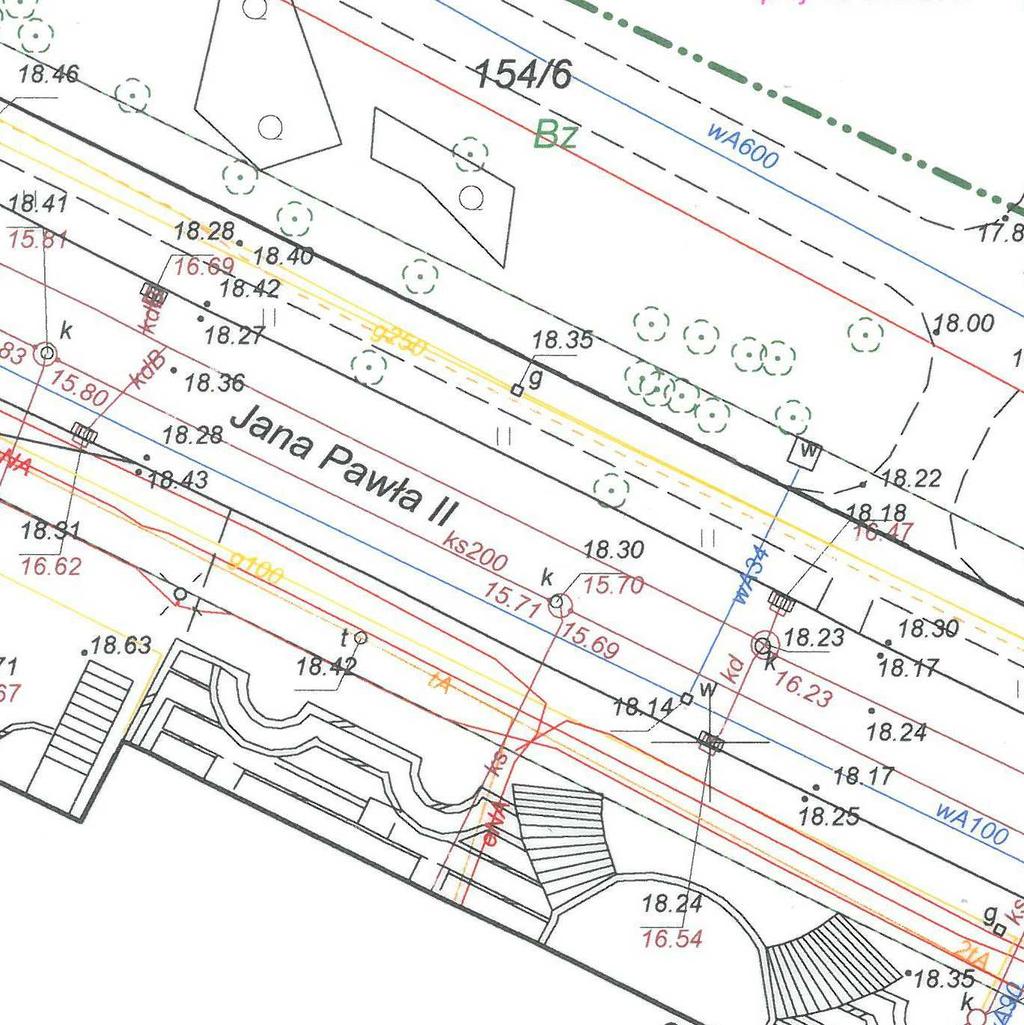

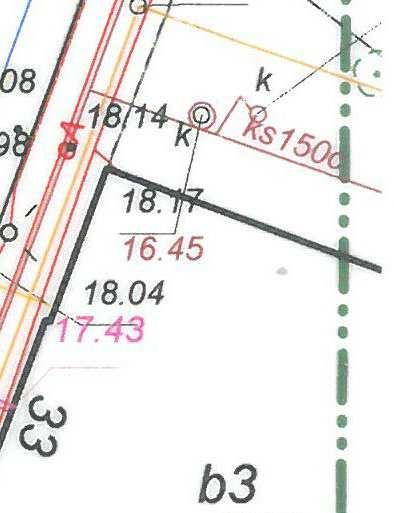

13 Przedsięwzięcie współfinansowane jest ze środków Unii Europejskiej w ramach Funduszu Spójności, Program Operacyjny Pomoc Techniczna , w ramach projektu "Opracowanie modelu rewitalizacji społecznej, gospodarczej i środowiskowej obszarów środmiejskich na przykładzie Miasta Słupska". Oznaczenie Typ przepustu Długość Liczba rur przepustu Øzew/Øwew [m] P 6,5 4 P2 9,6 P3 4,0 P4 0,2 3 P5 6,0 3 P6 7,2 3 P7A 3,5 P7B,3 P7A+P7B 3,3 2 P8,2 P9 5,6 P0,2 P,2 P2,2 P3,2 P4 7,4 P4+P5 0,0 P4+P6 5,6 P6 9,0 P7 2,4 P8 4,4 P9 5,2 P20 Rura dwudzielna - 0/00 8,0

14 Przedsięwzięcie współfinansowane jest ze środków Unii Europejskiej w ramach Funduszu Spójności, Program Operacyjny Pomoc Techniczna , w ramach projektu "Opracowanie modelu rewitalizacji społecznej, gospodarczej i środowiskowej obszarów środmiejskich na przykładzie Miasta Słupska".. Na stronie wewnętrznej drzwi rozdzielnicy przygotować kieszeń na schemat formatu A4. Uwagi: 2. Przewody oznaczyć oznacznikami z adresami zwrotnymi. 3. Na elewacji umieścić nazwę rozdzielnicy i tabliczkę ostrzegawczą.

15 A B 0 ROZDZIELNICA "ROT" Pi=,5kW Po=,0kW QM 63A L L2 L3 N XN: Ochrona przepięciowa Q B0A/30mA/AC Gniazdo serwisowe N Sygnalizacja obecności napięcia Q4 B6A A B C 2 N C D D E DM L L2 L3 N Kl. I+II PE X H4. X biała X2 H4.2 X biała X2 H4.3 X biała X2 E F PE XPE: F G YKYżo 5x6 G H 25A 63A 3 ROZDZIELNICA "RG" H STRONA Nr/Z 2/3

16 A L L2 L Oświetlenie terenu Oświetlenie gablot Napędy bramy Napędy bramy 2 Układ sterowania Zegar Zegar Sterowania załącz. astronomiczny astronomiczny oświetlenia dla ośw. terenu dla ośw. gablot terenu Sterowania załącz. oświetlenia gablot A B Q2 6A/63A Q22 C0A 2 Q7 B0A 2 Q72 B0A 2 Q5 C6A 2 B C K2 Ie=6A AC K22 Ie=6A AC K2A 2 4 0K22A C D D E E F N PE K2A 230V~ L N A 0K22A 230V~ L N A A K2 230V~ A2 A K22 230V~ A2 F G YKYżo 5x6 YKYżo 3x,5 YKYżo 3x,5 YKYżo 3x,5 K2A K22A K K G H H Obwód: Moc: ROT-2 0,25kW ROT-22 0,30kW ROT-7 0,50kW ROT-72 0,50kW STRONA Nr/Z 3/3
