1 PRACOWNIA PROJEKTOWA W.P. mgr inż. arch. Wojciech Paszkowski, biuro: ul. Barlickiego 3 p.0a, Opole tel.: , kom wpaszkowski2@wp.pl REGON NIP FAZA OPRACOWANIA: ARCHITEKTURA INWESTOR: PROJEKT ZAGOSPODAROWANIA TERENU DLA ROBÓT BUDOWLANYCH NIE WYMAGAJĄCYCH POZWOLENIA NA BUDOWĘ TEMAT: D ADRES: DZIAŁKI NR: OTWARTA STREFA AKTYWNOŚCI w ramach Programu rozwoju małej infrastruktury sportowo-rekreacyjnej o charakterze wielopokoleniowym Otwarte Strefy Aktywności (OSA) EDYCJA 208 AUTORZY OPRACOWANIA: Niemodlin, ul. Nowa 76/26, arkusz mapy 5 obręb Niemodlin Gmina Niemodlin projektant: mgr inż. arch. Wojciech Paszkowski 58/0/Op w spec. architektonicznej opracował: tech. arch. Ireneusz Kubisa SPIS ZAWARTOŚCI OPRACOWANIA.. Opis do projektu zagospodarowania działki.2. Część rysunkowa -rysunki zagospodarowania terenu:.2.. D PROJEKT ZAGOSPODAROWANIA TERENU : D2 PLANSZA WYMIAROWA Z URZADZENIAMI :00

2 OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU. Cel i zakres opracowania. Celem niniejszego opracowania jest zaprojektowanie zakresu prac niezbędnych dla powstania otwartej strefy aktywności w ramach Programu rozwoju małej infrastruktury sportowo-rekreacyjnej o charakterze wielopokoleniowym Otwarte Strefy Aktywności (OSA) EDYCJA 208 ogłoszonego w decyzji nr 55 Ministra Sportu i Turystyki z dnia 5 grudnia 207 r. 2. Zakres opracowania. Projektuje się wykonanie następujących prac: 2.. Przygotowanie terenu wykonanie nawierzchni trawiastej, 2.2. Montaż urządzeń gimnastycznych w strefie ćwiczeń, wyposażenia w strefie relaksu oraz obiektów małej architektury Wykonanie nasadzeń zieleni ozdobnej. 3. Podstawa opracowania. 3.. Kopia mapy zasadniczej w skali :000 (licencja GK-I AS_609_CL) 3.2. Wytyczne programu Programu rozwoju małej infrastruktury sportowo-rekreacyjnej o charakterze wielopokoleniowym Otwarte Strefy Aktywności (OSA) EDYCJA Uzgodnienia i rozmowy wyjaśniające z inwestorem, 3.4. Obowiązujące akty i przepisy prawne, 3.5. Wizja lokalna w terenie 4. OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU 4.. Lokalizacja. Projektowany obiekt usytuowany będzie w Niemodlinie, w rejonie ulicy Nowej. Stanowi on część działki o nr 76/26 w obrębie ewidencyjnym Niemodlin miasto, należącej do Gminy Niemodlin Przeznaczenie ternu wg obowiązującego MPZP to tereny zabudowy usługowej - usługi sportu i rekreacji B0U W UCHWALE NR XVI/69/5 RADY MIEJSKIEJ W NIEMODLINIE z dnia 29 września 205 r. w sprawie miejscowego planu zagospodarowania przestrzennego miasta Niemodlina zapisano:. 0. Dla terenu oznaczonego symbolem B0U ustala się: ) przeznaczenie podstawowe - tereny zabudowy usługowej: usługi bytowe, zdrowia, oświaty i wychowania, sportu i rekreacji, administracji, obsługi ludności lub przedsiębiorstw; 2) przeznaczenie uzupełniające - zieleń, obiekty i urządzenia małej architektury, parkingi terenowe; 3) zasady ochrony i kształtowania ładu przestrzennego, parametry i wskaźniki zagospodarowania terenu: a) dopuszcza się budynki i obiekty usługowe oraz urządzenia towarzyszące zgodnie z przeznaczeniem terenu, b) ustanawia się: - wielkość powierzchni zabudowy w stosunku do powierzchni działki budowlanej - max. 30 %, - wskaźnik wielkości powierzchni biologicznie czynnej - min. 0,45, - wskaźnik intensywności zabudowy - od 0,30 do,00, - wskaźnik miejsc postojowych - co najmniej: 2 miejsca postojowe na samochód osobowy i miejsce postojowe na każde 50 m² powierzchni użytkowej usług oraz co najmniej miejsce postojowe na każdego zatrudnionego; 4) zasady kształtowania zabudowy, w tym gabaryty projektowanych budynków: a) wysokość budynków - max. 2,0 m, b) dachy płaskie, lub wielospadowe o kątach nachylenia połaci dachowej - max. 40, pokryte dachówką lub materiałem dachówko-podobnym, c) kierunek kalenicy - dowolny; 5) stawkę procentową, na podstawie której ustala się opłatę, o której mowa w art. 36 ust. 4 ustawy o planowaniu i zagospodarowaniu przestrzennym, w wysokości 30 %. Wniosek: Projektowany zakres prac jest zgodny z w/w Planem i nie wymaga dodatkowych uzgodnień ponieważ nie przekracza ustaleń Planu

3 4.4. Istniejący stan zagospodarowania terenu Teren ten jest obecnie niezagospodarowany i nieurządzony jest to ugór porośnięty chwastami na całej powierzchni. Teren nie jest równy, występują na nim nierówności, kępki trawy.na terenie brak jakichkolwiek urządzeń. W rejonie projektowanej strefy OSA na działkę prowadzi wjazd z kostki brukowej betonowej w szerokości chodnika przy ul. Nowej Projektowane zagospodarowanie terenu. Zagospodarowanie działki przedstawiono na planie Zestawienie powierzchni terenu (dotyczy terenu objętego granicami opracowania): lp Nazwa powierzchni Materiał wielkość OTWARTA STREFA AKTYWNOŚCI Nawierzchnia trawiasta Proj. trawnik - murawa 279,50 m POWIERZCHNIA TERENU OPRACOWANIA (na rys. - ABCD) 279,50 m POLE POWIERZCHNI DZIAŁKI NR 76/ ,00 m Teren objęty niniejszym opracowaniem na którym projektowany jest obiekt bud wlany, nie jest terenem ochrony konserwatorskiej. OPIS PRZYJĘTYCH ROZWIĄZAŃ 5. Projektowane zagospodarowanie terenu. Zagospodarowanie działki przedstawiono na planie w skali :500 i na planszy wymiarowej w skali : Projektowane prace -Opis planowanych robót: Roboty objęte niniejszym wnioskiem dotyczą wykonania zgodnie z załączonymi rysunkami: 6.. Przygotowanie terenu: zgodnie z wytycznymi Inwestora zakłada się przygotowanie terenu polegające na: przygotowanie: spulchnienie i wyrównanie istniejącego gruntu za pomocą glebogryzarki, wyrównanie terenu przez bronowanie wałowanie, zagęszczenie gruntu,` rozścielenie dodatkowej warstwy humusu 0cm wysiew trawy sportowej. Uwaga! Ostateczny zakres robót przygotowawczych należy ustalić w ramach nadzoru autorskiego po zweryfikowaniu stanu istniejącego zagospodarowania, zależnie od aktualnych warunków pogodowych (wilgotność gruntu) oraz pory roku na która przypadnie realizacja zadania Montaż urządzeń zgodnie z zestawieniem zamieszczonym w dalszej części opracowania: gimnastycznych w strefie ćwiczeń wyposażenia w strefie relaksu Montaż obiektów małej architektury: ławki parkowe kosze na śmieci, stojak na rowery 6.3. Wykonanie nasadzeń zieleni typu parkowego Na terenie pozostawiono rezerwę przeznaczoną dla dojścia pieszego do strefy OSA oraz miejsce na przejazd do dalej położonych części działki

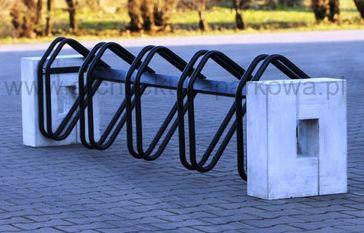

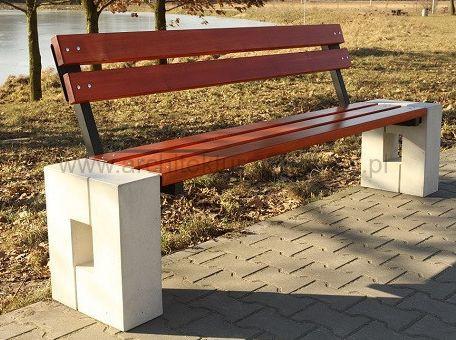

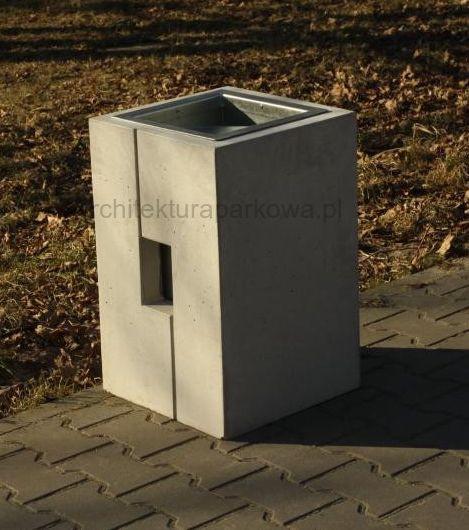

4 WYKAZ URZĄDZEŃ TERENOWYCH DO MONTAŻU Uwaga! W poniższej tabeli podano wykaz urządzeń oferowanych przez różnych producentów z podaniem ich nazwy i typu. Produkty te należy traktować jako wyznaczniki cech funkcjonalnych, gabarytów, minimalnego poziomu wykończenia i estetyki oraz jakości materiałów. W realizacji zadania można posłużyć się urządzeniami innych producentów o analogicznej funkcjonalności i nie gorszym poziomie rozwiązań technicznych, oraz` materiałowych. Urządzenia te muszą również spełnią wymogi obowiązujących przepisów i norm technicznych. Lp. 2 3 W opracowaniu wykorzystano materiały informacyjne dostępne na stronach internetowych producentów lub sprzedawców: nazwa, symbol na rysunku Ławka parkowa Stojak na rowery SR Kosz na śmieci K MAŁA ARCHITEKTURA ELEMENTY PARKOWE Firma / nr katalogowy urządzenia kturaparko wa.pl Ławka parkowa ROMA kturaparko wa.pl parking rowerowy id: kturaparko wa.pl opis Ławka parkowa ROMA. długość siedziska 70cm, długość wraz z prefabrykatami betonowymi 204 cm, szerokość 55 cm, siedzisko na wys. 44 cm, szerokie na 36 cm i długie na 70 cm. Siedzisko z krawędziaków drewnianych struganych, impregnowanych ciśnieniowo i malowanych na kolor TEK (wymagana gwarancja na siedzisko: 3 lata). Balasty żelbetowe, z betonu architektonicznego. Elementy stalowe ocynkowane i malowane proszkowo w kolorze RAL 7032 mocowane w podłożu za pomocą kotew wg instrukcji producenta. PARKING ROWEROWY ROMA - 5 stanowisk, Długość 236 cm, Wysokość 54 cm, Szerokość 36 cm. Elementy stalowe ocynkowane i malowane proszkowo w kolorze RAL 7032 Balasty - prefabrykaty żelbetowe, z betonu architektonicznego. mocowane w podłożu za pomocą kotew wg instrukcji producenta. Długość/Szerokość 39cm, Wysokość 60cm, Pojemność 40litrów, Waga kosza - 40kg, Wkład kosza - ocynk z popielnicą, Prefabrykat żelbetowy, z betonu architektonicznego. Elementy stalowe (zbiornik)ocynkowane i malowane proszkowo RAL 7032Montaż kosz parkowy jest przystosowany do montażu na stałe za pomocą kotew mocowane w podłożu za pomocą kotew wg instrukcji producenta. Rysunek urządzenia Ilość [szt. ]

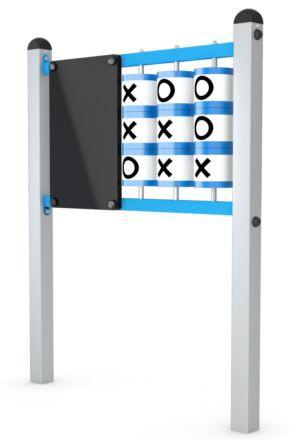

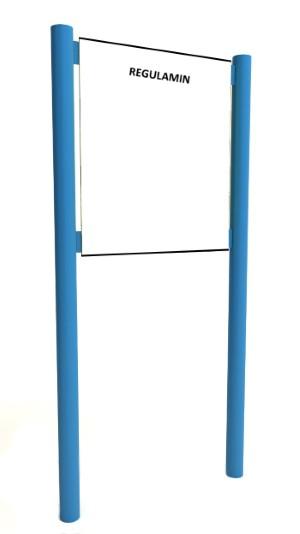

5 4 Tablica - Regulamin np. MultimarktM MK.07 Słupy rur okrągłych stalowych, ocynkowanych Ø 80mm, wys. 200cm, lakierowanych proszkowo RAL Tablica z płyty HDPE. Wymiary tablicy 00 cm x 00 cm. MAŁA ARCHITEKTURA STREFA RELAKSU 5 6 Betonowy stół do gry w szachy / chińczyka Panel z grą Kółko i krzyżyk KĘSBET kod: 505 B PLAYTIME GROUP BC/0807Sol o Kółko krzyżyk 2 Metal Premium Długość (cm): 200, Szerokość (cm): 200, Wysokość stołu (cm): 8, Wysokość krzesełka (cm): 44, Szerokość blatu (cm): 90, Szerokość krzesełka (cm): 40, Waga (kg): ok.400, Grubość listew (cm): 4, Grubość blatu (cm): 6 Blat wykonany z płytek wtopionych w szlifowany beton. Sposób przytwierdzenia do podłoża - kotwienie w specjalnych prefabrykowanych fundamentach. wersja do wkopania-trawnik Edukacyjny wolnostojący panel o wymiarach 90x5x65 cm służący do kreatywnej zabawy w popularną grę kółko i krzyżyk oraz rysowanie kredą umożliwiające zliczanie punktów z gry. Słupy z rur kwadratowych stalowych 60x 60mm, ocynkowanych lakierowanych proszkowo RAL łączenia z wytrzymałego stopu aluminiowego, śruby ze stali nierdzewnej, polietylen kształtowany rotacyjnie MAŁA ARCHITEKTURA URZĄDZENIA GIMNASTYCZNE Uwaga! Wszystkie urządzenia przeznaczone do użytkowania w strefie OSA muszą posiadać certyfikat, spełniać wymagania bezpieczeństwa zawarte w polskich normach: PN-EN 6630:205, PN-EN 76-:2009, PN-EN 76-7:2009, oraz być oznaczone znakiem bezpieczeństwa "B". W poniższym zestawieniu wykorzystano jako przykładowe urządzenia produkcji firmy ZPU ROMEX Sp. z o.o. - producent siłowni zewnętrznych. W projektowanej strefie OSA można zastosować produkty innych producentów - po uzgodnieniu z przedstawicielem Inwestora lub Projektantem., jednak o parametrach nie gorszych niż opisane w kartach katalogowych dostępnych na stronie Uwaga! Wszystkie urządzenia strefy aktywności przeznaczone są dla młodzieży i dorosłych oraz użytkowników powyżej 40 cm wzrostu. c.d. na nastepnej stronie

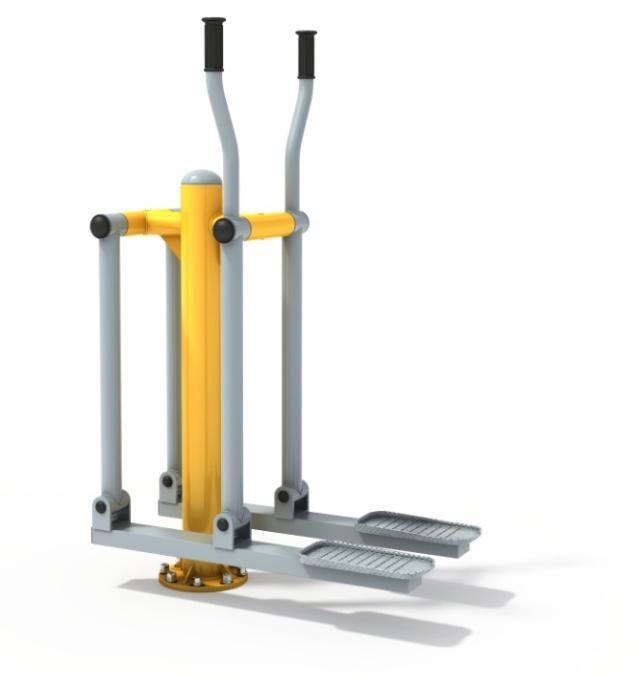

6 7 Biegacz R02-S Wymiary: długość: 000 mm, szerokość: 500 mm, wysokość: 390 mm. 8 Narciarz R34-S Wymiary: długość: 950 mm,szerokość: 540 mm, wysokość: 380 mm. 9 Wahadło - odwodziciel M09-S Wymiary: długość: 240 mm, szerokość: 740 mm, wysokość: 400 mm. 0 Orbitrek R03-S Wymiary: długość: 322 mm, szerokość: 540 mm, wysokość: 550 mm. Wioślarz R82-S Wymiary: długość: 260 mm, szerokość: 880 mm, wysokość: 20 mm. 2 Twister - steper M05-S Wymiary: długość: 445 mm, szerokość: 740 mm, wysokość: 500 mm

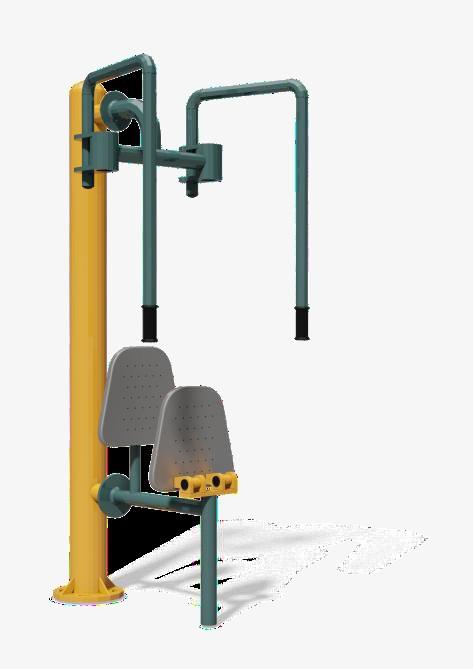

7 3 Rower R28-S Wymiary: długość: 00 mm,szerokość: 550 mm, wysokość: 00mm. 4 Motyl Integracyjny ED-6 Wymiary: długość: 940 mm, szerokość: mm, wysokość:920 mm. Dzięki zastosowaniu mechanizmu składanego siedziska, urządzenie przystosowane jest również dla osób poruszających się na wózku inwalidzkim W/w urządzenia należy wykonać z wysokiej jakości stali spawalniczej, dwukrotnie malowane proszkowo farbami poliestrowymi. Elementy stalowe zabezpieczone antykorozyjnie poprzez śrutowanie i cynkowanie. Stopnice z blachy aluminiowej, ryflowanej o grubości 3 mm. Śruby osłonięte zaślepkami. Kolorystyka urządzeń standardowa (szaro - żółta). NASADZENIA WYKAZ ROŚLIN OZDOBNYCH Nr Nazwa gatunkowa Nazwa polska Forma Wielkość [cm] 2 PYRACANTHA COCCINEA PRAECOX PYRACANTHA COCCINEA SOLEIL D OR Ognik ciernisty pomarańczowo -czerwony Średnica dołu [m] Ilość [szt.] N ,5 9 Ognik ciernisty żółty N , Uwagi końcowe: 7.. Jakiekolwiek zmiany, braki lub niejasności wynikłe w trakcie realizacji tego projektu należy zgłaszać i wyjaśniać z autorami opracowania w nadzorze autorskim Sposób wykończenia i kolorystykę elementów wykończenia oraz szczegóły techniczne należy ustalać z projektantem w ramach nadzoru autorskiego! 7.3. Wszelkie materiały budowlane konstrukcyjne i wykończeniowe stosowane w czasie prac prowadzonych w obiekcie muszą posiadać certyfikaty dopuszczające je do stosowania zgodnie z prawem budowlanym. Opracował: mgr inż. arch. Wojciech Paszkowski Opole, luty
