OPIS TECHNICZNY do projektu: budowy siłowni terenowej w Lubczynie dz. nr 159/2 obr. Lubczyno, gmina Bogdaniec

Transkrypt

1 OPIS TECHNICZNY do projektu: budowy siłowni terenowej w Lubczynie dz. nr 159/2 obr. Lubczyno, gmina Bogdaniec 1.0. Dane ogólne 1.1. Imię i nazwisko Inwestora oraz jego adres: Gmina Bogdaniec ul. A. Mickiewicza Bogdaniec 1.2. Imię i nazwisko projektanta mgr inż. arch. Wioletta Kmita upr. nr 3/Sz/ Podstawa projektowania zlecenie Inwestora wizja lokalna aktualne normy i przepisy budowlane ustalenia z Inwestorem literatura techniczna i katalogi branżowe producentów elementów zabawowych 3.0. Zakres zamierzenia inwestycyjnego Założeniem projektu jest stworzenie siłowni terenowej i miejsca rekreacji dla młodzieży i dorosłych, która zapewni bezpieczne warunki do kształtowania sprawności fizycznej na świeżym powietrzu. Projektowane zamierzenie inwestycyjne swoim zakresem obejmuje: realizację 6 urządzeń siłowni, stół betonowy do gry w tenisa stołowego, betonowy stół do gry w szachy i chińczyka oraz cztery ławki, kosz na śmieci, tablicę z regulaminem. Projekt obejmuje również nasadzenia zieleni. Urządzenia montowane będą na istniejącym podłożu Istniejący stan zagospodarowania 4.1. Lokalizacja inwestycji Projektowana inwestycja usytuowana jest na działce gminnej w Lubczynie, gmina Bogdaniec. Numer ewidencyjny działki: 159/ Opis stanu istniejącego Teren działki, na którym lokalizuje się inwestycję znajduje się w miejscowości Lubczyno, gmina Bogdaniec. Na ternie działki istnieje budynek. Dojście na teren odbywa się poprzez działkę drogową.

2 5.0. Projektowane elementy zagospodarowania terenu Na działce Inwestora nr geod. 159/2 obr. Lubczyno, gm. Bogdaniec zaprojektowano lokalizację inwestycji polegającej na budowie siłowni zewnętrznej, stołów do gry w tenisa, szachy i chińczyka oraz elementów małej architektury. Na terenie objętym opracowaniem zlokalizowano teren siłowni terenowej dla młodzieży i dorosłych o wymiarach zewnętrznych 19,0 m x 5 m W skład projektowanej siłowni wchodzi 6 urządzeń do ćwiczeń oraz tablica z regulaminem (powierzchnia 94,9 m 2 ). Dodatkowo projektuje się stół do gry w tenisa stół do gry w szachy i chińczyka, cztery ławki, kosz na śmieci i tablicę z regulaminem Nawierzchnie Plac siłowni terenowej Pod urządzenia siłowni i urządzenia rekreacyjne przewiduje się istniejącą nawierzchnię trawiastą Pozostały teren Na terenie na którym nie projektuje się nowych urządzeń rekreacyjnych przewidziane jest pozostawienie istniejącej nawierzchni trawiastej Obiekty małej architektury Inwestycja składa się z sześciu nowych urządzeń, takich jak orbitrek, biegacz, wioślarz, wahadło, wyciąg górny, twister. Usytuowanie elementów pokazano w dokumentacji rysunkowej na rysunku planu sytuacyjnego. Urządzenia należy montować zgodnie ze szczegółową specyfikacją wykonania i odbioru robót oraz z wytycznymi ich producenta. Należy bezwzględnie zachować strefy bezpieczeństwa, które na w/w rysunku zaznaczono linią przerywaną. W tych strefach nie mogą być lokalizowane żadne inne elementy małej architektury, urządzenia ani nasadzenia itp. Urządzenia należy montować zgodnie ze szczegółową specyfikacją wykonania i odbioru robót oraz z wytycznymi ich producenta. Wszystkie urządzenia muszą posiadać potwierdzenie gwarancji na minimum 36 miesięcy. a) Wahadło pojedyncze na pylonie Wahadło - wzmacnia mięśnie kończyn dolnych, bioder, mięśnie pasa barkowego oraz mięśnie ramion. Ćwiczenia na urządzeniach wpływają korzystnie na poprawę wydolności serca i płuc oraz stanu ogólnej kondycji fizycznej.

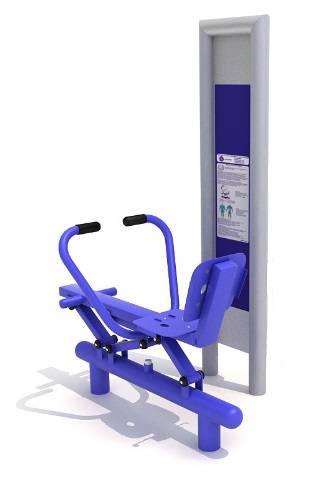

3 długość: 84 cm szerokość:90 cm strefa bezpieczeństwa: 384 x 390 cm zakres wiekowy: od 14 lat normy bezpieczeństwa PN-EN :2009; PN-EN 957-1:2006; PN-EN 957-2:2005; PN-EN 957-7:2002; urządzenie posadowione w gruncie na stałe w fundamencie betonowym b) Wioślarz Wioślarz wzmacnia mięśnie kończyn dolnych Ćwiczenia na urządzeniach wpływają korzystnie na poprawę wydolności serca i płuc oraz stanu ogólnej kondycji fizycznej. długość: 140 cm szerokość: 100 cm strefa bezpieczeństwa: 390 x 440 cm zakres wiekowy: od 14 lat normy bezpieczeństwa PN-EN :2009; PN-EN 957-1:2006; PN-EN 957-2:2005; PN-EN 957-7:2002; urządzenie posadowione w gruncie na stałe w fundamencie betonowym c) Wyciąg górny na pylonie Wyciąg górny wzmacnia górne partie mięśni pleców i ramion. mięśni piersiowych, mięśni ramion oraz mięśni barków. Ćwiczenia na urządzeniach wpływają korzystnie na poprawę wydolności serca i płuc oraz stanu ogólnej kondycji fizycznej. długość: 228 cm szerokość: 74,2 cm strefa bezpieczeństwa: 434,2 x 588 cm zakres wiekowy: od 14 lat

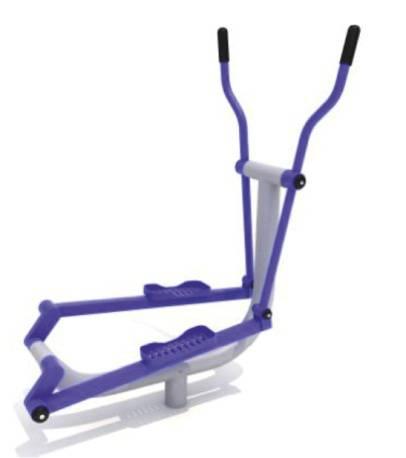

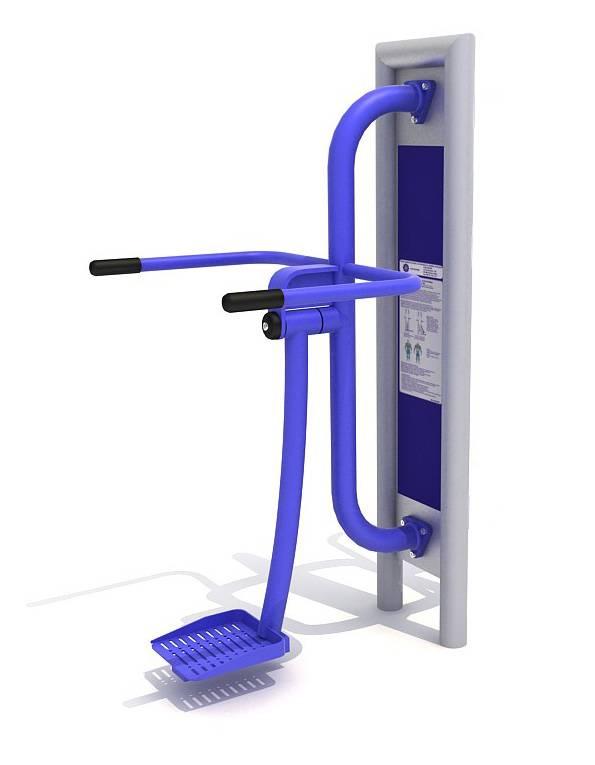

4 normy bezpieczeństwa PN-EN :2009; PN-EN 957-1:2006; PN-EN 957-2:2005; PN-EN 957-7:2002; urządzenie posadowione w gruncie na stałe w fundamencie betonowym. d) Orbitrek Orbitrek - wzmacnia mięśnie kończyn dolnych, bioder, mięśnie pasa barkowego oraz mięśnie ramion. Ćwiczenia na urządzeniach wpływają korzystnie na poprawę wydolności serca i płuc oraz stanu ogólnej kondycji fizycznej. długość: 312 cm szerokość: 83 cm strefa bezpieczeństwa: 443 x 672 cm zakres wiekowy: od 14 lat normy bezpieczeństwa PN-EN :2009; PN-EN 957-1:2006; PN-EN 957-2:2005; PN-EN 957-7:2002; urządzenia posadowione są w gruncie na stałe w fundamencie betonowym e) Biegacz Biegacz - poprawa elastyczności i wzmocnienie mięśni nóg, łydek i bioder, poprawia zmysł równowagi. Ćwiczenia na urządzeniu wpływają korzystnie na poprawę wydolności serca i płuc oraz stanu ogólnej kondycji fizycznej. długość: 312 cm szerokość: 83 cm strefa bezpieczeństwa: 443 x 672 cm zakres wiekowy: od 12 lat normy bezpieczeństwa PN-EN :2009; PN- EN 957-1:2006; PN-EN 957-2:2005; PN-EN 957-7:2002;

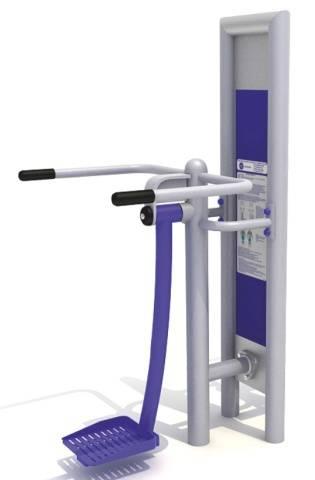

5 urządzenie posadowione w gruncie na stałe w fundamencie betonowym. f) Twister na pylonie Twister - wzmacnia mięśnie proste i skośne brzucha, mięśnie bioder oraz nóg, wpływa na poprawę zmysłu równowagi. Ćwiczenia na urządzeniu wpływają korzystnie na poprawę wydolności serca i płuc oraz stanu ogólnej kondycji fizycznej. długość: 177,2 cm szerokość: 80,7 cm strefa bezpieczeństwa: 440,7 x 537,3 cm zakres wiekowy: od 12 lat normy bezpieczeństwa PN-EN :2009; PN- EN 957-1:2006; PN-EN 957-2:2005; PN-EN 957-7:2002; urządzenie posadowione w gruncie na stałe w fundamencie betonowym. g) Betonowy stół do gry w tenisa długość: 274 cm szerokość: 152 cm wysokość: 76 cm Wymiary strefy bezpiecznej: 874x552 cm Stół wykonany z wibrowanego betonu zbrojonego. Blat 8 cm z kruszywem ozdobnym, szlifowany i malowany lakierem, odpornym na zmienne warunki atmosferyczne. Obrzeża blatu zaokrąglone profilem aluminiowym. Siatka z blachy stalowej o gr. 5 mm ocynkowana. Wszystkie elementy metalowe ocynkowane ogniowo. Montaż odbywa się poprzez wkopanie zgodnie z zaleceniami producenta. Stół będzie stał na istniejącym podłożu trawiastym. Powierzchnia stołu jest zaimpregnowana lakierami, które zapewniają dużą odporność na warunki atmnosferyczne.

6 h) Betonowy stół do gry w szachy i chińczyka podwójny wymiary zewnętrzne: 170 x 180 cm wysokość: 76 cm wymiary blatu: 160x80x8 cm Stół betonowy do gry w szachy i chińczyka wykonany z wibrowanego betonu z kruszywem ozdobnym i zbrojony drutem o średnicy 8 mm. Blat szlifowany i malowany lakierem odpornym na warunki atmosferyczne. Dookoła blatu listwa aluminiowa o zaokrąglonych krawędziach. Pola do gry w chińczyka i szachy wykonane są z płyty granitowej, wtopionej w blat stołu. Siedziska wykonane są z drewna świerkowego o grubości 4,5 cm, malowane lakierobejcą koloru brązowego. Montaż stołu odbywa się poprzez wkopanie zgodnie z zaleceniami producenta. i) Ławki i kosz na śmieci Na terenie siłowni terenowej ustawić ławki - 4 sztuki i kosz na śmieci o pojemności 35l - 1 sztuka. Montaż: elementy mocowane bezpośrednio w betonowych fundamentach Wymiary ławki: długość: 150 cm szerokość: 61 cm wysokość: 86 cm Elementy konstrukcyjne ze stali o średnicy 60 mm. Elementy stalowe i drewniane zabezpieczone przed działaniem czynników atmosferycznych. Elementy stalowe malowane proszkowo.

7 j) Tablica informacyjna Oprócz wymienionych wyżej urządzeń, należy umieścić w widocznym miejscu tablicę z regulaminem siłowni, określającym zasady i warunki korzystania z siłowni zewnętrznej. Tablica musi zawierać również dane administratora obiektu. Proponowana treść regulaminu: 1. Teren rekreacji jest terenem ogólnodostępnym. 2. Dzieci w wieku do lat 14mogą bawić się wyłącznie pod opieką dorosłych opiekunów. 3. Z urządzeń należy korzystać zgodnie z przeznaczeniem oraz instrukcjami zawartymi na tablicy informacyjnej urządzeń. 4. Za szkody wyrządzone przez dzieci odpowiadają rodzice lub opiekunowie. 5. Wszelkie akty wandalizmu są zakazane i zagrożone karami Kodeksu Karnego. 6. W czasie ćwiczenia unikać biegania po urządzeniach i popychania, nie należy korzystać we dwie osoby na jednym urządzeniu 7. Nie wolno wchodzić na urządzania i elementy urządzeń nieprzeznaczonych do chodzenia. 8. Nie korzystać z urządzeń podczas niekorzystnych warunków atmosferycznych a szczególnie podczas deszczu i oblodzenia. 9. Nie wolno jeździć rowerami i wprowadzać psów na teren siłowni 10. Zabrania się zaśmiecania terenu, palenia papierosów, spożywania alkoholu i innych używek. 11. Wszelkie uszkodzenia bądź zagrożenia należy zgłaszać administratorowi siłowni terenowej (dane kontaktowe...) k) Nasadzenia Na terenie działki planuje się nasadzenia zieleni niskiej i średniej Rozwiązania konstrukcyjno-materiałowe Urządzenia montować w wykopie o wymiarach zgodnych ze specyfikacją techniczną i atestami dostawcy urządzenia jednak nie płycej niż 70 cm. Do przygotowanego wykopu wlać beton B 20, po związaniu i stwardnieniu betonu ustawić urządzenia na fundamencie i wyznaczyć miejsca wiercenia otworów. Wywiercać otwory o średnicy z godnej z specyfikacją techniczną dostawcy urządzanie, następnie wkleić gwintowniki M 12x200 mmm przy użycie masy na bazie żywic ( kotwy chemiczne). Ustawić urządzenia w miejscu docelowym i przykręcić do kotew. Projektowana inwestycja należy do pierwszej kategorii geotechnicznej, planuje się posadowienie na gruntach prostych. Zgodnie z 11 ust.2, pkt. 4 rozporządzaniem Ministra, Budownictwa i Gospodarki Morskiej Transportu obiekty nie zaliczają się do uciążliwych i nie zanieczyszczają gruntu i wód Obszar oddziaływania Obszar oddziaływania inwestycji zamyka się w granicach własnej działki nr geod. 159/2 w Lubczynie, gm. Bogdaniec.

8 UWAGA: Opracowanie wykonano zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej; Wszelkie prace budowlane i rzemieślnicze wykonać zgodnie ze sztuką budowlaną i pod nadzorem technicznym; W czasie wykonywania robót budowlanych nie ujęte w projekcie szczegóły realizować zgodnie z warunkami technicznymi i zasadami wiedzy technicznej; Roboty budowlane należy prowadzić zgodnie z projektem, specyfikacją techniczną wykonania i odbioru robót oraz zasadami BHP (szczegółowe wymagania zawarte są w RMI z dnia 23 czerwca 2003r. Dz. U. Nr 120, poz. 1126); Wszystkie materiały budowlane użyte do budowy powinny posiadać odpowiednie, aktualne atesty PZH i ITB dopuszczające ich zastosowanie oraz certyfikaty bezpieczeństwa ze znakiem B"; Sprzęt rekreacyjny powinien być wykonany z bezpiecznych i trwałych materiałów, powinien być zgodny z Polskimi i Europejskimi Normami PN-EN 1176(1-7) oraz PN-EN 1177 i posiadać certyfikaty zgodności z warunkami bezpieczeństwa określonymi w szczególności w przepisach w sprawie bezpieczeństwa i higieny w publicznych i niepublicznych szkołach i placówkach; Wszystkie wymiary do dokładnego ustalenia na budowie; Zmiany wprowadzone do projektu w trakcie realizacji obiektu każdorazowo uzgadniać z projektantem w ramach nadzoru autorskiego. (W przypadku wątpliwości lub niejasności należy odpowiednio niezwłocznie zwrócić się z zapytaniem do projektanta lub/i do dostawcy określonego systemu/materiałów); Przed odbiorem końcowym należy przedstawić Inwestorowi komplet certyfikatów PZH i załączyć je do dokumentacji odbiorowej; Materiały i wyposażenie placu zabaw muszą posiadać deklaracje zgodności wyrobu jednostkowego zgodnie z ustawą o materiałach budowlanych. Opracowała: mgr inż. arch. Wioletta Kmita
