Ecophon Focus Lp. Formaty. Format, mm. XL 1800x600 T24 Grubość (d) M390, M391 M390, M391 M390, M391 M390, M391. Szkice montażowe.

Transkrypt

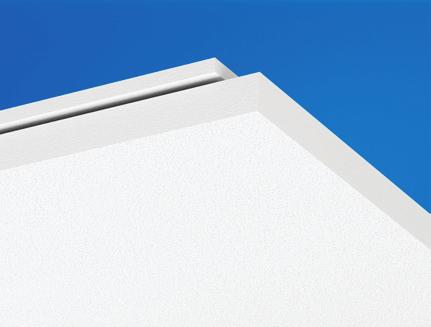

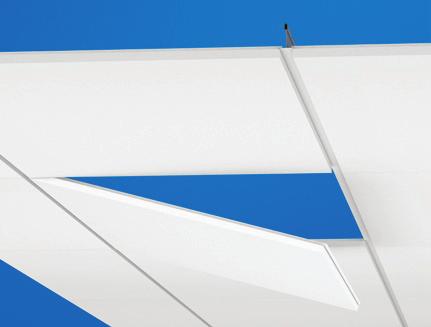

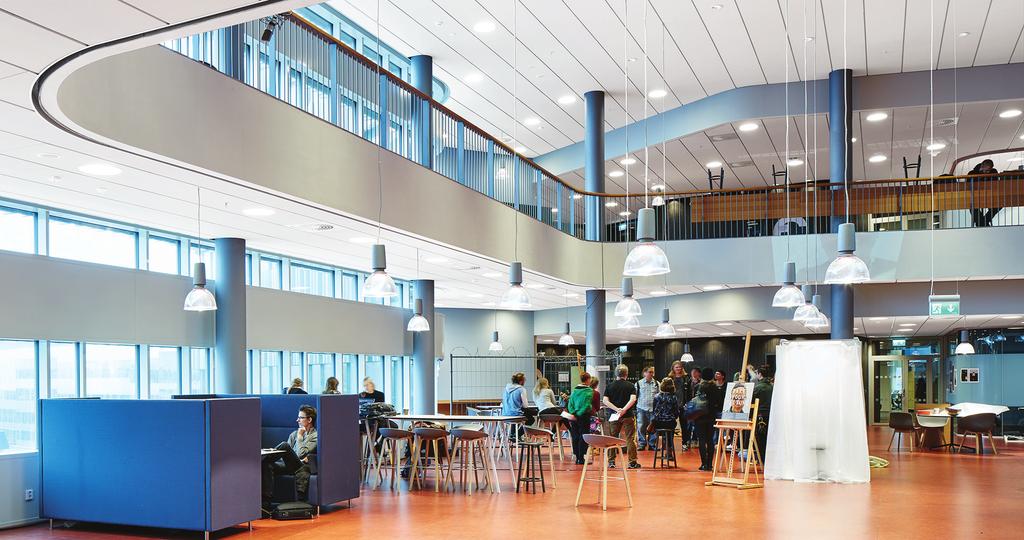

1 Ecophon Focus Lp System Ecophon Focus Lp ma częściowo ukrytą konstrukcję, specjalnie ukształtowane krawędzie powodują, że dłuższe boki płyt tworzą wyraźną linię, podczas gdy styki krótszych boków pozostają niezauważalne. Pozwala to na zabawę z perspektywą i nadanie wnętrzu kierunkowości. Opatentowany system Focus Lp składa się z płyt Focus Lp o szerokości 600 i 300 i płyt technicznych Focus Lp o szerokości 150, 300 i 600. Rdzeń płyty wykonany jest z wełny szklanej 3. generacji o wysokiej gęstości. Powierzchnia licowa pokryta jest powłoką Akutex FT, krawędzie są malowane. Tył płyty także zabezpieczono welonem szklanym. Płyty Techniczne są przeznaczone pod montaż opraw, elementów wentylacji, zraszaczy, czujników dymu, głośników itp. Szerokość płyt (148, 298 lub 598 ) jest dostosowana do wymiarów większości opraw dostępnych na rynku. Płyty i konstrukcja nośna Connect mają przybliżoną wagę 3-4 kg/m². Konstrukcja jest produkowana z ocynkowanej stali. Tylko użycie oryginalnej konstrukcji i akcesoriów montażowych gwarantuje pełną funkcjonalność systemu. Malmö högskola Niagara, Malmö, Sweden Formaty 600x x x600 10x150 10x300 10x600 XL 1800x600 T24 Grubość (d) M392 Szkice montażowe. Ecophon Group Ecophon Ecophon Focus Lp, Created:

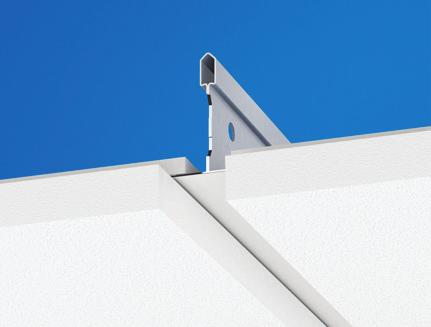

2 Przekrój systemu Focus Lp na Connect T24 konstrukcji Panel Focus Lp System Focus Lp Demontaż panela Akustyka Pochłanianie dźwięku: Pomiary przeprowadzone zgodnie z normą EN ISO 354. Klasyfikacja zgodnie z normą EN ISO 11654, wartości współczynnika redukcji szumu NRC i średniej pochłaniania dźwięku SAA zgodnie z ASTM C 423. α p, Praktyczny współczynnik pochłaniania dźwięku Focus Lp, 0 o.d.s. o.d.s = c.w.k. = całkowita wysokość konstrukcyjna Częstotliwość, Hz d c.w.k. α p, Praktyczny współczynnik pochłaniania dźwięku α w Klasa pochłaniania dźwięku 125 Hz 250 Hz 500 Hz 1000 Hz 00 Hz 4000 Hz A d c.w.k. NRC SAA d Prywatność: AC(1,5), wskaźnik, ASTM E1111, ASTM E1110</p> D nfw Ważony wskaźnik izolacyjności wzdłużnej, ISO CAC db Izolacyjność wzdłużna, ASTM 1414, ASTM E Dostęp Płyty są łatwo demontowalne. Minimalny prześwit umożliwiający demontaż zgodnie ze szkicem montażowym. Utrzymywanie w czystości Możliwe codzienne odkurzanie ręczne i maszynowe oraz przecieranie na mokro raz w tygodniu. Odbicie światła White Frost 500, najbliższy kolor wg NCS: S 0500-N, odbicie światła 85% (z czego ponad 99% to światło rozproszone). Współczynnik retroodbicia 63 mcd/(m²lx). Połysk < 1. Ecophon Group Ecophon Ecophon Focus Lp, Created:

3 CO₂ Od EPD zgodnie z normą ISO / EN Kg CO₂ equiv/m² 3,9 Odporność na wilgoć Płyty są odporne na wilgoć do 70%, przy temperaturze 25 C bez ugięcia, wypaczenia, czy też rozwarstwienia (EN 13964). Płyty są również przeznaczone do pomieszczeń o trudnych warunkach. W razie wątpliwości projektowych skontaktuj się z działem technicznym Ecophon. Warunki wewnątrz pomieszczenia Certyfikat / Znak Fiński M1 Francuskie VOC A+ Szwedzki Związek Chorych na Astmę i Alergię Duński Znak Klimatu Wnętrz Dansk Indeklima California Emission Regulation, CDPH Do produkcji wełny szklanej 3.generacji wykorzystujemy ponad 70% szkła z odzysku oraz naturalne spoiwo pochodzenia roślinnego. Zastąpienie ropopochodnych substancji wiążących lepiszczem naturalnym pozwala zaoszczędzić 24 tysiące baryłek ropy rocznie. Wpływ na środowisko naturalne W pełni nadaje się do przetworzenia Bezpieczeństwo pożarowe Kraj Standard Klasa Europa EN A2-s1,d0 Płyty są materiałem niepalnym według badań i klasyfikacji EN ISO Obchodzenie się z płytami i wytrzymałość mechaniczna Informacje dotyczące schematu montażowego, właściwości funkcjonalnych oraz mechanicznych w tabeli na www. ecophon.pl. Zgodnie ze Szkicem montażowym dla panela technicznego, można obciążyć do 100 N każdy Profil główny HD dla przęsła 10. To daje możliwość maksymalnego dopuszczalnego obciążenia użytkowego do 0 N, przenoszonego równomiernie przez oba profile główne. Montaż Zgodnie ze szkicem montażowym, przewodnikiem instalacyjnym oraz pomocniczymi rysunkami. Patrz: Specyfikacja ilościowa, aby uzyskać więcej informacji nt. minimalnej całkowitej wysokości konstrukcyjnej. Systemy nie są zalecane do małych pomieszczeń (w przybliżeniu 2x2). Sufit zintegrowany z dużą ilością instalacji wymaga starannego planowania, od projektowania po montaż. CE Oznaczenie CE odnosi się do takich właściwości jak poziom pochłaniania dźwięku, emisje substancji szkodliwych, bezpieczeństwo ogniowe dopuszczalne obciążenia użytkowe. Wszystkie sufity Ecophon oznakowane CE spełniają europejskie standardy EN13964 oraz właściwości deklarowane w Deklaracjach Właściwości Użytkowych (DWU). Ecophon Group Ecophon Ecophon Focus Lp, Created:

4 M390 Szkic montażowy (M390) dla Ecophon Focus Lp 9 10 Specyfikacja ilościowa (wyłączając odpady) 600x600 10x300 10x600 1 Focus Lp 2,8/m² 2,8/m² 1,4/m² 2 Connect T24 Profil główny, co 10 (maks. odległość od ściany 600 ) 0,9m/m² 0,9m/m² 0,9m/m² 3 Profil poprzeczny L=10 1,7m/m² 3,4m/m² 1,7m/m² 4 Connect T24 Profil poprzeczny, L=300/600 0,9m/m² 5 Connect Mocowanie ścienne profila T 1/suspended row of Main runner 6 Connect Wieszak regulowany, co 10 (maks. odległość od ściany 600 ) 0,7/m² 0,7/m² 0,7/m² 7 Connect Uchwyt do wieszaka regulowanego (nie stosować w halach basenowych) 0,7/m² 0,7/m² 0,7/m² 8 Connect Kątownik przyścienny, mocowany co 300 wg obmiarów wg obmiarów wg obmiarów 9 Connect Klips przyścienny 2 pcs/on every cut perimeter tile with only 1 supporting edge 10 Connect Klips krawędziowy Dg 2na płytę 3na płytę 3na płytę 11 Connect Klips przyścienny Ds 1/ na każdą przyciętą płytę Δ Całkowita minimalna wysokość konstrukcyjna: 105 δ Najmniejszy prześwit umożliwiający demontaż: null Maks. obciążenie użytkowe (N) Min. nośność (N) 600x x x Patrz Specyfikacja ilościowa Dystans między panelami Focus Lp Przekrój paneli przy krawędziach nie wspierajacch Obciążenie użytkowe/ nośność

5 Szkic montażowy () dla Ecophon Focus Lp płyty technicznej 8 Specyfikacja ilościowa (wyłączając odpady) 600x x x600 10x150 10x300 10x600 1 Płyta techniczna Focus Lp 11,1/m² 5,6/m² 2,8/m² 5,6/m² 2,8/m² 1,4/m² 2 Connect T24 Profil główny 6,7m/m² 3,35m/m² 1,7m/m² 6,7m/m² 3,35m/m² 1,7m/m² 3 Connect T24 Profil poprzeczny, L=150/300/600 1,7m/m² 1,7m/m² 1,7m/m² 0,85m/m² 0,85m/m² 0,85m/m² 4 Connect Mocowanie ścienne profila T 1/suspended row of Main runner 5 Connect Wieszak regulowany (maks. odległość od ściany 600 ) 5,6/m² 2,8/m² 1,4/m² 5,6/m² 2,8/m² 1,4/m² 6 Connect Uchwyt do wieszaka regulowanego 5,6/m² 2,8/m² 1,4/m² 5,6/m² 2,8/m² 1,4/m² 7 Connect Kątownik przyścienny, mocowany co 300 wg obmiarów wg obmiarów wg obmiarów wg obmiarów wg obmiarów wg obmiarów 8 Focus Lp (sąsiedni sufit) 9 Ecophon Line Lp Δ Całkowita minimalna wysokość konstrukcyjna: 105 (190, gdy użyto Connect Wymian) δ Najmniejszy prześwit umożliwiający demontaż: null Wartości ujęte w specyfikacji ilościowej dla szkicu montażowego M279 odnoszą się do obszaru pomiędzy dwoma profilami głównymi. Maksymalna ilość do 2 rzędów płyt technicznych, jakie można zainstalować obok siebie. Do połączeń przy oprawach, dla szerokości poniżej 300 z wykorzystaniem Connect wymianu. Maksymalna wysokość 75. Maks. obciążenie użytkowe (N) Min. nośność (N) 600x x x x x x Patrz Specyfikacja ilościowa Odległość między Focus Lp a panelem technicznym Focus Lp Przekrój paneli przy krawędziach nie wspierajacch Obciążenie użytkowe/ nośność

6 M392 Szkic montażowy (M392) dla Ecophon Focus Lp XL Specyfikacja ilościowa (wyłączając odpady) 1800x600 1 Focus Lp 0,95/m² 2 Connect T24 Profil główny co 600 1,7m/m² 3 Connect T24 Profil poprzeczny, L=600 0,6m/m² 4 Connect Mocowanie ścienne profila T 1/suspended row of Main runner 5 Connect Wieszak regulowany co 1500 (maksymalna odległość od ściany 450) 1,1/m² 6 Connect Uchwyt do wieszaka regulowanego (nie stosować w halach basenowych) 0,7/m² 7 Connect Kątownik przyścienny, mocowany co 300 wg obmiarów 8 Connect Klips przyścienny 3pcs/on every cut perimeter tile with only 1 supporting edge 9 Connect Klips krawędziowy Dg 4na płytę 10 Connect Klips przyścienny Ds 1/ na każdą przyciętą płytę Δ Całkowita minimalna wysokość konstrukcyjna: 105 δ Najmniejszy prześwit umożliwiający demontaż: null Maks. obciążenie użytkowe (N) Min. nośność (N) 1800x Patrz Specyfikacja ilościowa Dystans między panelami Focus Lp Przekrój paneli przy krawędziach nie wspierajacch Obciążenie użytkowe/ nośność
