1 seria SUS-PH strona 1/6 INSTRUKCJA MONTAŻOWA Wyposażenie systemu OptiHome SDU Model SUS-PH-xx Data sporządzenia dokumentu Data aktualizacji Wersja dokumentu 1.2 Przygotował Sylwester Mytnik Hybrydowy Słupek Uliczny Światłowodowy serii SUS-PH Spis treści 1. Dane techniczne. 2. Wyposażenie zestawu. 3. Zakopanie cokołu. 4. Montaż podzespołów. 5. Przystosowanie słupka do pracy w sieciach hybrydowych. 6. Warunki BHP i oznaczenia eksploatacyjne. Producent zastrzega sobie prawo do dokonywania modyfikacji i udoskonalania produktu. W związku z tym przedstawione na rysunkach i fotografiach produkty nieznacznie mogą odbiegać od stanu rzeczywistego.

2 seria SUS-PH strona 2/6 1. Dane techniczne Dane o produkcie: SUS-PH-24 typ słupka SUS-PH-48 wymiary (szer. x wys. x głęb.) [mm] (z cokołem) 265 x 864 (1751) x 255 liczba pól komutacyjnych ilość kaset SK-24-FCA 2 3 maksymalna liczba spawów liczba przepustów gumowych na kable w przegrodzie: 2x okrągły, 2x owalny stopień szczelności IP 54 stopień ochrony mechanicznej IK 10 wykonanie obudowy tworzywo termoutwardzalne RAL Wyposażenie zestawu nazwa SUS-PH-24 SUS-PH-48 1 kaseta światłowodowa (miejsce na 24 spawy termiczne) pokrywka kasety światłowodowej 1 3 wewnętrzny insert na optykę otwierany na zawiasach (lakierowany) 1 4 przepusty gumowe na kable 2 okrągłe, 2 owalne 5 peszel ochronny 4m 2 6 opaski zaciskowe kablowe 16 7 uchwyty niebieskie tworzywowe na organizację kabli optycznych w insercie 13 8 taśma typu rzep do chwytania sprzęgaczy i patchcordów 1 9 nakrętka radełkowana plastikowa M4 na bolec 1 10 zamek eurobox 003 (klamka przystosowana pod montaż zamka typu Abloy) 1 Więcej informacji w dokumencie: ZESTAWIENIE ZBIORCZE MATERIAŁÓW 3. Zakopanie cokołu Przy pracach montażowych zachowuj szczególną ostrożność. Koniecznie stosuj się do wymagań BHP. UWAGA: Teren na którym będzie zakopany słupek powinien być odpowiednio utwardzony. Jeżeli szafa ustawiana jest na zboczu należy dodatkowo zabezpieczyć podłoże przed możliwością obsuwania. Fot.1 Zakopana obudowa Fot.2 Słupek SUS-PH ustawiany w grunt w miejsce poprzednie miedzianego.

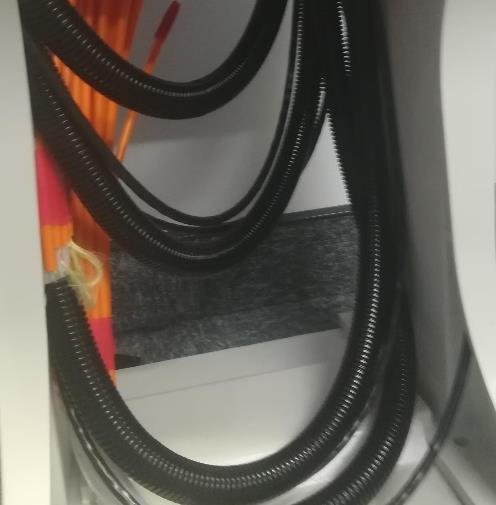

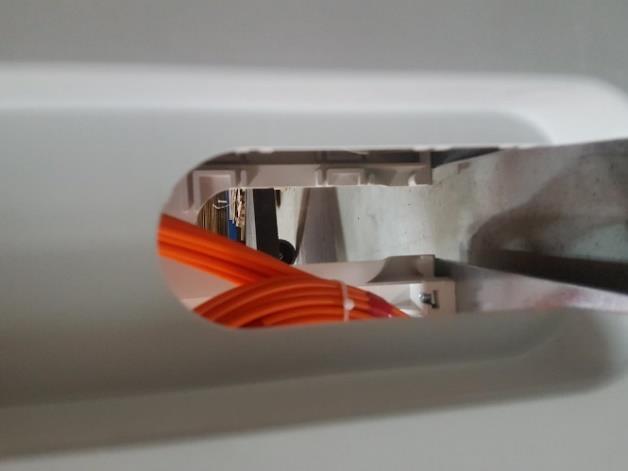

3 Na obudowie, po bokach występuje znacznik seria do jakiej SUS-PH głębokości strona 3/6 należy zakopać cokół. Wykopujemy grunt na głębokość około 60 cm, następnie stawiamy słupek. Demontujemy kieszenie kablowe i przepuszczamy kable. Zasypujemy ziemią otoczenie słupka, a następnie utwardzamy grunt poprzez ubicie. Fot.3 - Znacznik zalecanego poziomu zakopania słupka Fot.4 - Dodatkowe wycięcia na rury (fi 50 mm) praca wykonawcy 4. Wyposażanie wnętrza słupka W celu przystąpienia do prac wyposażania słupka należy otworzyć pokrywę komory kablowej (Fot.5). Wyprowadzić kable DAC oraz mikrorurki przez dolną część fundamentu do góry, przechodząc przez dolną szufladę kablową, zostawiając w niej ok.2 metrów zapasu kabli. Mikrorurkę kończymy zaciskając zakończenie złączki gazoszczelnej i przytwierdzając do uchwytu kablowego (Fot.9). Fot.5 - Otwieranie kieszenie dolnej kablowej Fot.6 - Wprowadzone tub kabli DAC w peszle Przypinamy peszle do uchwytu perforacyjnego pod przegrodą za pomocą opasek zaciskowych i wprowadzamy rury karbowane przez przepusty okrągłe do komory głównej. Uchylamy insert podnosząc wajchę, która blokuje ruch, po czym ostrożnie uchylamy moduł do pozycji leżącej (Fot.7) i układamy zapas na tylnej ściance komory górnej (Fot.8). Następnie kable DAC należy obrać do przeźroczystej tuby tak by zapas był na 6 metrów, końcówki powłoki zewnętrznej kilkunastu kabli kleimy dookoła taśmą izolacyjną, łapiemy trytytkami. Wprowadzamy tuby do peszla ochronnego przy pomocy stalki i przepuszczamy optykę za pomocą wężyka monterskiego na drugi koniec rury karbowanej, wprowadzając w insert.

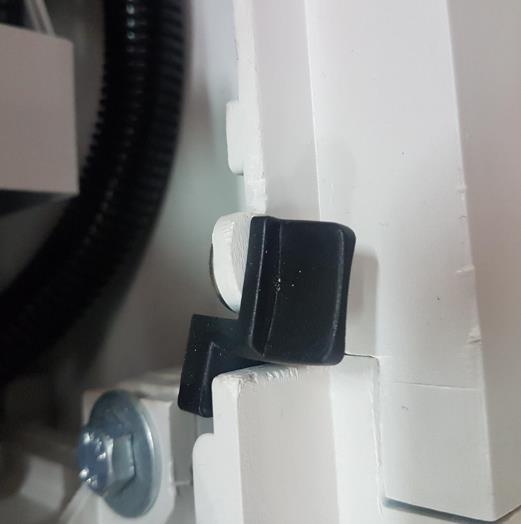

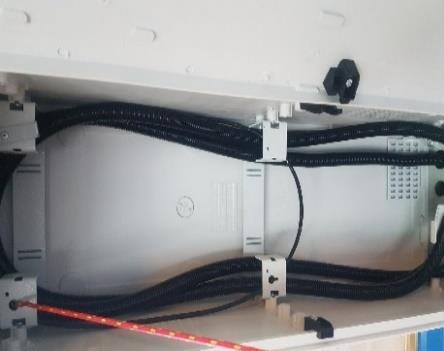

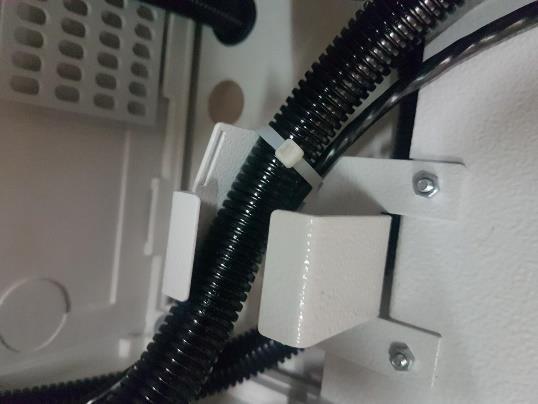

4 seria SUS-PH strona 4/6 Fot.7 - Uchylanie insertu podnosząc blokadę Fot.8 - Ułożony zapas peszla Fot.9 - Przymocowany peszel i mikrorurka Fot.10 - Rura z mikrokablem zaciśnięte w wejście w insert na złączce do uchwyt perforacyjnego Fot.11 - Kolejne mocowanie w insercie kabla liniowego i peszla Fot.12 -Owinięty zapas tub kabla liniowego i DAC oraz pigtaili w insercie dookoła kasety Kabel światłowodowy liniowy oraz peszel łapiemy opaskami zaciskowymi w insert (Fot.10,11). Należy pamiętać również o uchwyceniu elementu wytrzymałościowego kabla liniowego za pomocą zacisku dokręcanego w śrubę. Zapas optyki owijamy wokół kasety przy pomocy niebieskich uchwytów tworzywowych, po czym wchodzimy w kasetę spawów i wykonujemy spawy termiczne. (Fot.12). Przy układaniu zapasu kabli należy pamiętać o wykonaniu zapasu pozwalającego na prace związane ze spawaniem włókien poza słupkiem. Dla tub kabli liniowych i DAC zaleca się ułożenie 2 m zapasu wokół kasety spawów w insercie. Dla pigtaili na tubie 0,9 mm minimum zapasu 2,5 m.

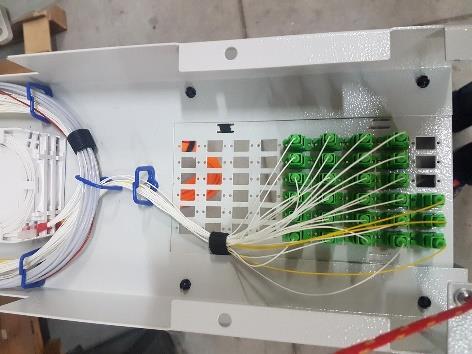

5 seria SUS-PH strona 5/6 Pospawane pigtaile wyprowadzamy z kaset na pole zapasu, następnie kierujemy się w pole komutacyjne podłączając złącza w odpowiednie adaptery, gdzie od drugiej strony przechodzić będzie sygnał ze sprzęgaczy optycznych (Fot.13). Fot.13 Skrosowane połączenie abonenckie w polu adapterowym Po drugiej stronie insertu montujemy na rzepach sprzęgacze optyczne (Fot.14). Następnie zapas patchcordów wyprowadzamy na pole zapasu, a dalej na pola komutacyjne, podłączając kolejno do odpowiednich adapterów (Fot.15). Po wykonaniu wszystkich czynności mamy zestawione połączenia abonentów w słupku światłowodowym. Fot.14 Zamontowane sprzęgacze w obudowach BB Fot.15 Patchcordy od sprzęgacza wpięte w pole komut. Po zakończeniu wszystkich prac należy założyć i zablokować szufladę kablową, a także zamknąć drzwiczki szafki na klucz, dzięki czemu uniemożliwimy nieupoważnionym osobom dostęp do wnętrza. 5. Przystosowanie słupka do pracy w sieciach hybrydowych. Produkt konstrukcyjnie jest przystosowany do montażu w miejsce słupka miedzianego, dzięki czemu może się posłużyć w sieciach hybrydowych. Niniejsza instrukcja opisuje przełożenie głowic LSA bez zakłócenia pracy sieci miedzianej. W przygotowaniach posłużą: szpadel, szlifierka kątowa z tarczą diamentową, deska, narzędzia tj. śrubokręty oraz kombinerki czy klucze nasadowe. Rekomendujemy zakup zestawu SUS-PH-PSK, który składa się z płaskownika wzmacniającego obudowę ze śrubą i kołkiem kotwiczącym w fundamencie betonowym.

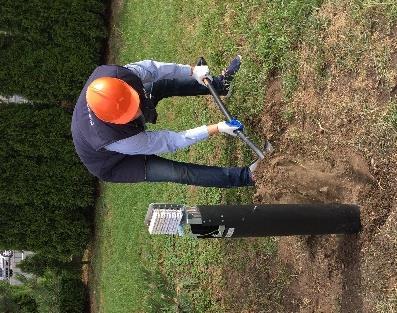

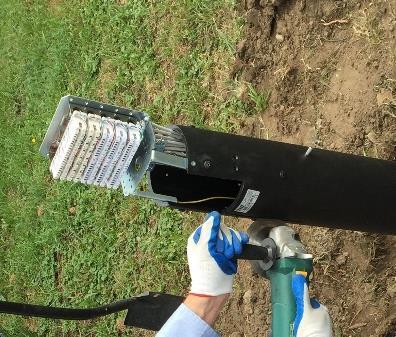

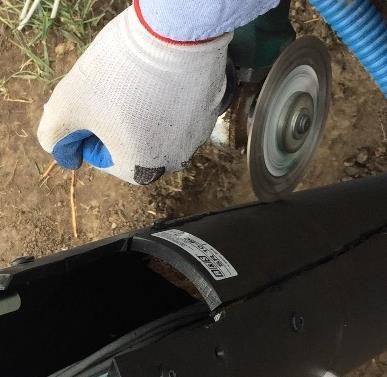

6 seria SUS-PH strona 6/6 Odkopujemy ziemie dookoła słupka miedzianego, aż dostaniemy się do samego fundamentu betonowego. Następnie zachowując zasady bezpieczeństwa BHP szlifierką kątową wycinamy tworzywo od góry do dołu po dwóch stronach kopuły oraz prostopadle łącząc przecięcia w dole. Deskę wsadziliśmy do środka słupka, aby zabezpieczyć tory miedziane przed niepożądanym uszkodzeniem mechanicznym. Po wycięciu kopuły mamy dostęp do głowicy miedzianej. Wykonujemy szlifierką wycięcia po obydwóch bokach obudowy słupka światłowodowego oraz demontujemy podłogę technologiczną, wykręcając śruby mocujące. Nakładamy słupek SUS-PH na pozostały w ziemi fundament betonowy, mocujemy w perforację gniezdnik z łączówkami miedzianymi. Montujemy linkę uziemiającą od gniezdnika do uziemienia po prawej stronie w obudowie. Wykonujemy przewiert pod otworami na śruby od podłogi technologicznej w betonie. Dodatkowo zakupione kołki rozporowe wkładamy w dziurach po przewiertach i wkręcamy śruby, które będą utrzymywać w pionie obudowę. Płaskownik wkręcamy do ścianek bocznych wewnątrz słupka po zamontowaniu będzie usztywniał całą konstrukcję. Końcową czynnością będzie zasypanie ziemią dookoła słupka oraz utwardzenie podłoża. Po zakończeniu prac powinniśmy pamiętać o zamknięciu szufladek pokrywkami oraz zamknięciu na klucz drzwiczek. Uniemożliwimy dostępu do obiektu osobom niepożądanym. 6. Warunki BHP i oznaczenia eksploatacyjne. OSTRZEŻENIE! Należy zachować szczególne środki ostrożności przy pracach prowadzonych w styczności z włóknami światłowodowymi (np. podczas spawania). Ich ułamane lub odcinane końce mogą łatwo wbijać się w skórę i być szczególnie niebezpieczne dla oczu, ust itp. Niewidzialne promieniowanie laserowe jest niebezpieczne dla wzroku. Nie należy patrzeć bezpośrednio na koniec światłowodu zakończonego złączem, do wnętrza adaptera w przełącznicy ODF lub urządzeniu transmisyjnym. Znak ostrzegający przed promieniowaniem laserowym umieszczony jest na zewnątrz przełącznicy i oznaczony symbolem dla Klasa 3B (wg IEC-825 Klauzula 5.9)
