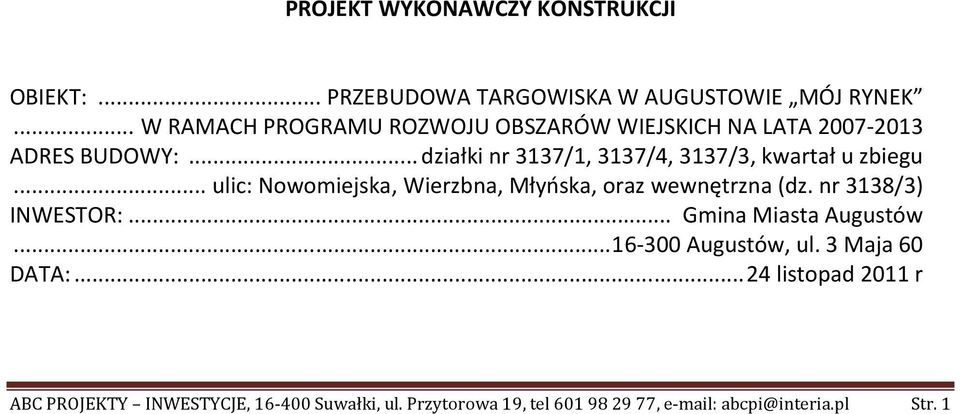

1 PROJEKT WYKONAWCZY KONSTRUKCJI OBIEKT:... PRZEBUDOWA TARGOWISKA W AUGUSTOWIE MÓJ RYNEK... W RAMACH PROGRAMU ROZWOJU OBSZARÓW WIEJSKICH NA LATA ADRES BUDOWY:... działki nr 3137/1, 3137/4, 3137/3, kwartał u zbiegu... ulic: Nowomiejska, Wierzbna, Młyńska, oraz wewnętrzna (dz. nr 3138/3) INWESTOR:... Gmina Miasta Augustów Augustów, ul. 3 Maja 60 DATA: listopad 2011 r ABC PROJEKTY INWESTYCJE, Suwałki, ul. Przytorowa 19, tel , abcpi@interia.pl Str. 1

2 PROJEKT WYKONAWCZY KONSTRUKCJI OBIEKT: ADRES: INWESTOR: PROJEKTANT: PRZEBUDOWA TARGOWISKA W AUGUSTOWIE MÓJ RYNEK W RAMACH PROGRAMU ROZWOJU OBSZARÓW WIEJSKICH NA LATA kwartał u zbiegu ulic: Nowomiejska, Wierzbna, Młyńska, działki nr 3137/1, 3137/4, 3137/3 oraz wewnętrzna (dz. nr 3138/3) Gmina Miasta Augustów Augustów, ul. 3 Maja 60 mgr inż. Andrzej Czatrowski upr. nr SUW-45/94... WSPÓŁPRACA: inż. Sławomir Murawka... inż. Marek Trzeciak... SPIS ZAWARTOŚCI OPRACOWANIA: - OPIS DO PROJEKTU WYKONAWCZEGO KONSTRUKCJI - RYSUNKI (zawarte w projekcie architektoniczno budowlanym) rys. nr K01 Rzut fundamentów 1:100 rys. nr K02 Rzut przyziemia wiaty III, elementy konstrukcji 1:50 rys. nr K03 Rzut przyziemia wiaty II, elementy konstrukcji 1:50 rys. nr K04 Rzut przyziemia wiaty I, elementy konstrukcji 1:50 rys. nr K05 Przekrój A-A 1:50 rys. nr K06 Rzut przyziemia budynku A, elementy konstrukcji 1:50 rys. nr K07 Przekrój B-B 1:50 rys. nr K08 Rzut przyziemia budynku B, elementy konstrukcji 1:50 rys. nr K09 Przekrój C-C 1:50 rys. nr K10 Rzut przyziemia budynku C, elementy konstrukcji 1:50 rys. nr K11 Przekrój D-D 1:50 - RYSUNKI WYKONAWCZE KONSTRUKCJI rys_kw1 rys_kw2 rys_kw3 rys_kw4 rys_kw5 rys_kw6 rys_kw7 rys_kw8 rys_kw9 rys_kw10 rys_kw11 Podwalina żelbetowa Pd-1, Pd-2. Podwalina żelbetowa Pd-3, Pd-3*. Podwalina żelbetowa Pd-1*, Pd-2*. Podwalina żelbetowa Pd-1**, Pd-2**, St1, St2 Rzut konstrukcji wiaty dachu I, II, III. Dźwigar DSK-1, pas dolny. Dźwigar DSK-1, pas górny, krzyżulce. Dźwigar DSK-1,dźwigar DSK-3 - detale. Dźwigar DSK-2, pas dolny. Dźwigar DSK-1, pas górny, krzyżulce. Dźwigar DSK-2 - detale. ABC PROJEKTY INWESTYCJE, Suwałki, ul. Przytorowa 19, tel , abcpi@interia.pl Str. 2

3 rys_kw12 Dźwigar DSK-3, pas dolny. rys_kw13 Dźwigar DSK-3, pas górny, krzyżulce. rys_kw14 Słupek Ss-1, Ss-1*. rys_kw15 Słupek Ss-3, Ss-3*. rys_kw16 Słupek Ss-2, Ss-2*. rys_kw17 Słupek Ss-4, Ss-4*. rys_kw18 Słupek Ss-5, Ss-5*. rys_kw19 Detale słupów. rys_kw20 Płatew Pł-1, Pł-1*, Pł-2, Pł-4. rys_kw21 Płatew Pł-3, Pł-3*, Pł-5, Pł-6. rys_kw22 Rygiel R-1, R-2. rys_kw23 Stężenie pionowe, dachowe. rys_kw24 Rama pawilonu A - RP-1, RP-1*. rys_kw25 Rama pawilonu A - RP-2, RP-2*. rys_kw26 Rama pawilonu A - RP-3. rys_kw27 Rama pawilonu A - RP-4. rys_kw28 Rama pawilonu B - RP-1, RP-1*. rys_kw29 Rama pawilonu B - RP-2, RP-2*. rys_kw30 Rama pawilonu B - RP-3. rys_kw31 Rama pawilonu B - RP-4. rys_kw32 Rama pawilonu C - RP-1, RP-1*. rys_kw33 Rama pawilonu C - RP-2, RP-2*. rys_kw34 Rama pawilonu C - RP-3. rys_kw35 Rama pawilonu C - RP-4. rys_kw36 Rama daszku A - RD-1, RD-1*, RD-2, RD-2*. rys_kw37 Rama daszku A i B - RD-3. rys_kw38 Rama daszku B - RD-1, RD-1*, RD-2, RD-2*. rys_kw39 Rama daszku C - RD-1, RD-1*, RD-2, RD-2*. rys_kw40 Rama daszku C - RD-3. rys_kw41 Rygiel ścienny Rs-1, Rs-2. rys_kw42 Rygiel ścienny Rs-3, Rs-4. rys_kw43 Rygiel ścienny Rs-5, Rs-6. rys_kw44 Rygiel rolety Rr-1, rygiel szczytowy Rs-1, rygiel boczny Rb-1. rys_kw45 Rygiel boczny Rb-2, Rb-3, Rb-4. rys_kw46 Płatew Pł1, Pł2, Pł3. rys_kw47 Płatew okapowa PO1, PO2, płatew Pł4, kątownik podwalinowy KP4, KP5. rys_kw48 Kątownik podwalinowy KP1, KP2, KP3. rys_kw49 Stężenie szczytowe, boczne, dachowe. rys_kw50 Rama pawilonów detale I. rys_kw51 Rama pawilonów detale II. rys_kw52 Rama daszków detale I. rys_kw53 Rama daszków detale II. rys_kw54 Widok izometryczny pawilonu. rys_kw55 Mocowanie słupków do stóp. - WYKAZY STALI I ŁĄCZNIKÓW Suwałki, 24 listopada 2011 r. ABC PROJEKTY INWESTYCJE, Suwałki, ul. Przytorowa 19, tel , abcpi@interia.pl Str. 3

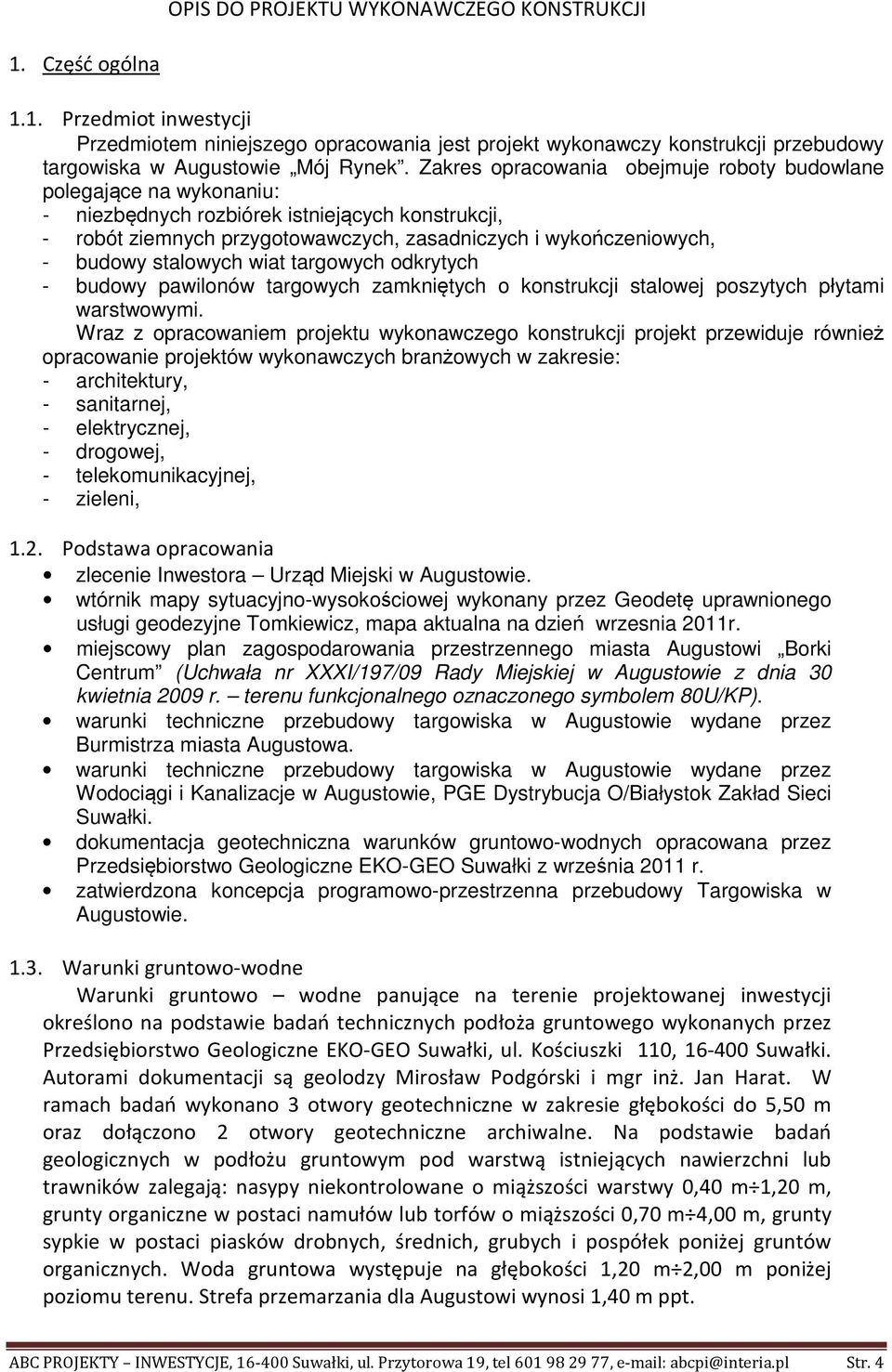

4 OPIS DO PROJEKTU WYKONAWCZEGO KONSTRUKCJI 1. Część ogólna 1.1. Przedmiot inwestycji Przedmiotem niniejszego opracowania jest projekt wykonawczy konstrukcji przebudowy targowiska w Augustowie Mój Rynek. Zakres opracowania obejmuje roboty budowlane polegające na wykonaniu: - niezbędnych rozbiórek istniejących konstrukcji, - robót ziemnych przygotowawczych, zasadniczych i wykończeniowych, - budowy stalowych wiat targowych odkrytych - budowy pawilonów targowych zamkniętych o konstrukcji stalowej poszytych płytami warstwowymi. Wraz z opracowaniem projektu wykonawczego konstrukcji projekt przewiduje również opracowanie projektów wykonawczych branżowych w zakresie: - architektury, - sanitarnej, - elektrycznej, - drogowej, - telekomunikacyjnej, - zieleni, 1.2. Podstawa opracowania zlecenie Inwestora Urząd Miejski w Augustowie. wtórnik mapy sytuacyjno-wysokościowej wykonany przez Geodetę uprawnionego usługi geodezyjne Tomkiewicz, mapa aktualna na dzień wrzesnia 2011r. miejscowy plan zagospodarowania przestrzennego miasta Augustowi Borki Centrum (Uchwała nr XXXI/197/09 Rady Miejskiej w Augustowie z dnia 30 kwietnia 2009 r. terenu funkcjonalnego oznaczonego symbolem 80U/KP). warunki techniczne przebudowy targowiska w Augustowie wydane przez Burmistrza miasta Augustowa. warunki techniczne przebudowy targowiska w Augustowie wydane przez Wodociągi i Kanalizacje w Augustowie, PGE Dystrybucja O/Białystok Zakład Sieci Suwałki. dokumentacja geotechniczna warunków gruntowo-wodnych opracowana przez Przedsiębiorstwo Geologiczne EKO-GEO Suwałki z września 2011 r. zatwierdzona koncepcja programowo-przestrzenna przebudowy Targowiska w Augustowie Warunki gruntowo-wodne Warunki gruntowo wodne panujące na terenie projektowanej inwestycji określono na podstawie badań technicznych podłoża gruntowego wykonanych przez Przedsiębiorstwo Geologiczne EKO-GEO Suwałki, ul. Kościuszki 110, Suwałki. Autorami dokumentacji są geolodzy Mirosław Podgórski i mgr inż. Jan Harat. W ramach badań wykonano 3 otwory geotechniczne w zakresie głębokości do 5,50 m oraz dołączono 2 otwory geotechniczne archiwalne. Na podstawie badań geologicznych w podłożu gruntowym pod warstwą istniejących nawierzchni lub trawników zalegają: nasypy niekontrolowane o miąższości warstwy 0,40 m 1,20 m, grunty organiczne w postaci namułów lub torfów o miąższości 0,70 m 4,00 m, grunty sypkie w postaci piasków drobnych, średnich, grubych i pospółek poniżej gruntów organicznych. Woda gruntowa występuje na głębokości 1,20 m 2,00 m poniżej poziomu terenu. Strefa przemarzania dla Augustowi wynosi 1,40 m ppt. ABC PROJEKTY INWESTYCJE, Suwałki, ul. Przytorowa 19, tel , abcpi@interia.pl Str. 4

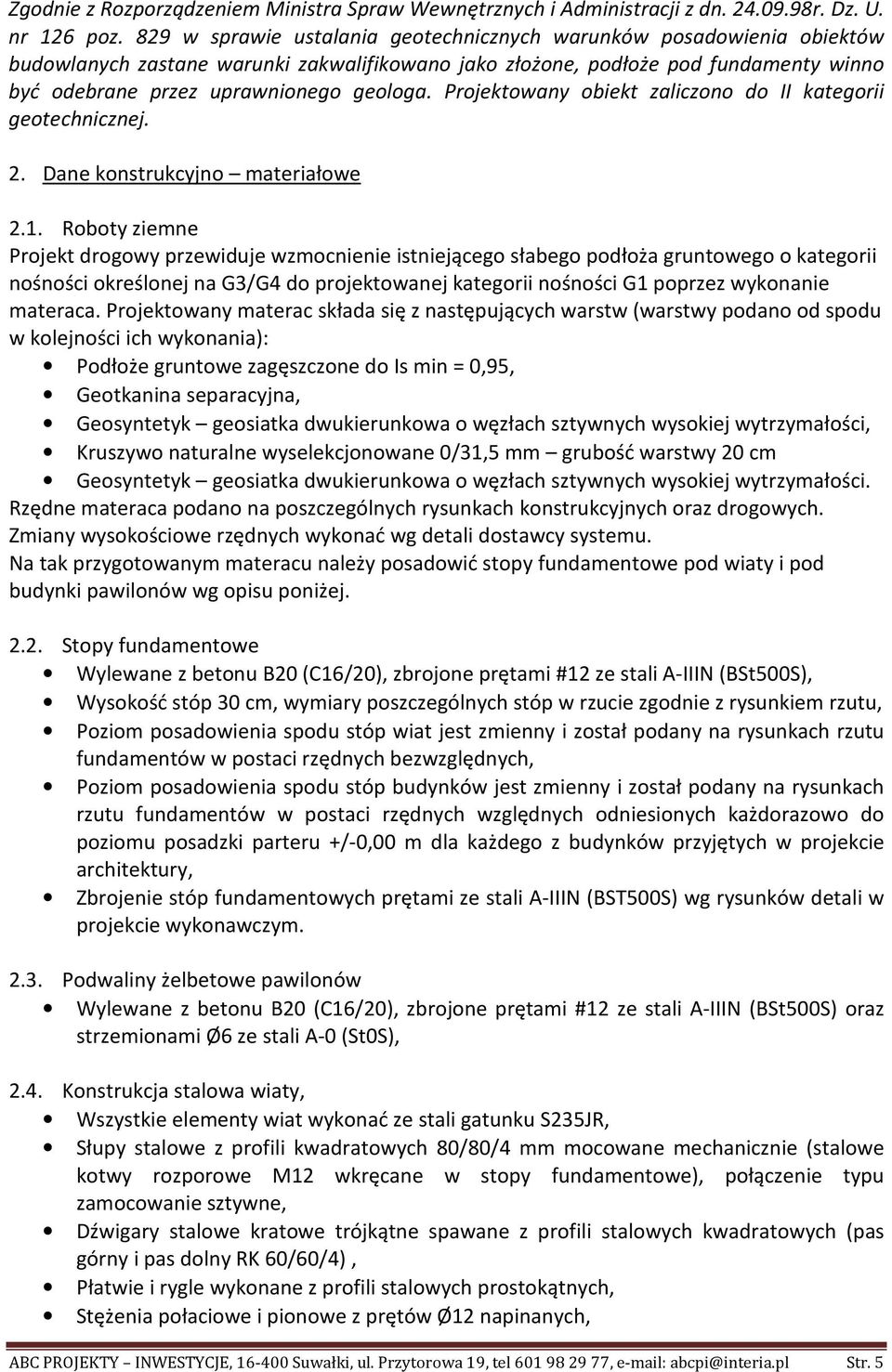

5 Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dn r. Dz. U. nr 126 poz. 829 w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych zastane warunki zakwalifikowano jako złożone, podłoże pod fundamenty winno być odebrane przez uprawnionego geologa. Projektowany obiekt zaliczono do II kategorii geotechnicznej. 2. Dane konstrukcyjno materiałowe 2.1. Roboty ziemne Projekt drogowy przewiduje wzmocnienie istniejącego słabego podłoża gruntowego o kategorii nośności określonej na G3/G4 do projektowanej kategorii nośności G1 poprzez wykonanie materaca. Projektowany materac składa się z następujących warstw (warstwy podano od spodu w kolejności ich wykonania): Podłoże gruntowe zagęszczone do Is min = 0,95, Geotkanina separacyjna, Geosyntetyk geosiatka dwukierunkowa o węzłach sztywnych wysokiej wytrzymałości, Kruszywo naturalne wyselekcjonowane 0/31,5 mm grubość warstwy 20 cm Geosyntetyk geosiatka dwukierunkowa o węzłach sztywnych wysokiej wytrzymałości. Rzędne materaca podano na poszczególnych rysunkach konstrukcyjnych oraz drogowych. Zmiany wysokościowe rzędnych wykonać wg detali dostawcy systemu. Na tak przygotowanym materacu należy posadowić stopy fundamentowe pod wiaty i pod budynki pawilonów wg opisu poniżej Stopy fundamentowe Wylewane z betonu B20 (C16/20), zbrojone prętami #12 ze stali A-IIIN (BSt500S), Wysokość stóp 30 cm, wymiary poszczególnych stóp w rzucie zgodnie z rysunkiem rzutu, Poziom posadowienia spodu stóp wiat jest zmienny i został podany na rysunkach rzutu fundamentów w postaci rzędnych bezwzględnych, Poziom posadowienia spodu stóp budynków jest zmienny i został podany na rysunkach rzutu fundamentów w postaci rzędnych względnych odniesionych każdorazowo do poziomu posadzki parteru +/-0,00 m dla każdego z budynków przyjętych w projekcie architektury, Zbrojenie stóp fundamentowych prętami ze stali A-IIIN (BST500S) wg rysunków detali w projekcie wykonawczym Podwaliny żelbetowe pawilonów Wylewane z betonu B20 (C16/20), zbrojone prętami #12 ze stali A-IIIN (BSt500S) oraz strzemionami Ø6 ze stali A-0 (St0S), 2.4. Konstrukcja stalowa wiaty, Wszystkie elementy wiat wykonać ze stali gatunku S235JR, Słupy stalowe z profili kwadratowych 80/80/4 mm mocowane mechanicznie (stalowe kotwy rozporowe M12 wkręcane w stopy fundamentowe), połączenie typu zamocowanie sztywne, Dźwigary stalowe kratowe trójkątne spawane z profili stalowych kwadratowych (pas górny i pas dolny RK 60/60/4), Płatwie i rygle wykonane z profili stalowych prostokątnych, Stężenia połaciowe i pionowe z prętów Ø12 napinanych, ABC PROJEKTY INWESTYCJE, Suwałki, ul. Przytorowa 19, tel , abcpi@interia.pl Str. 5

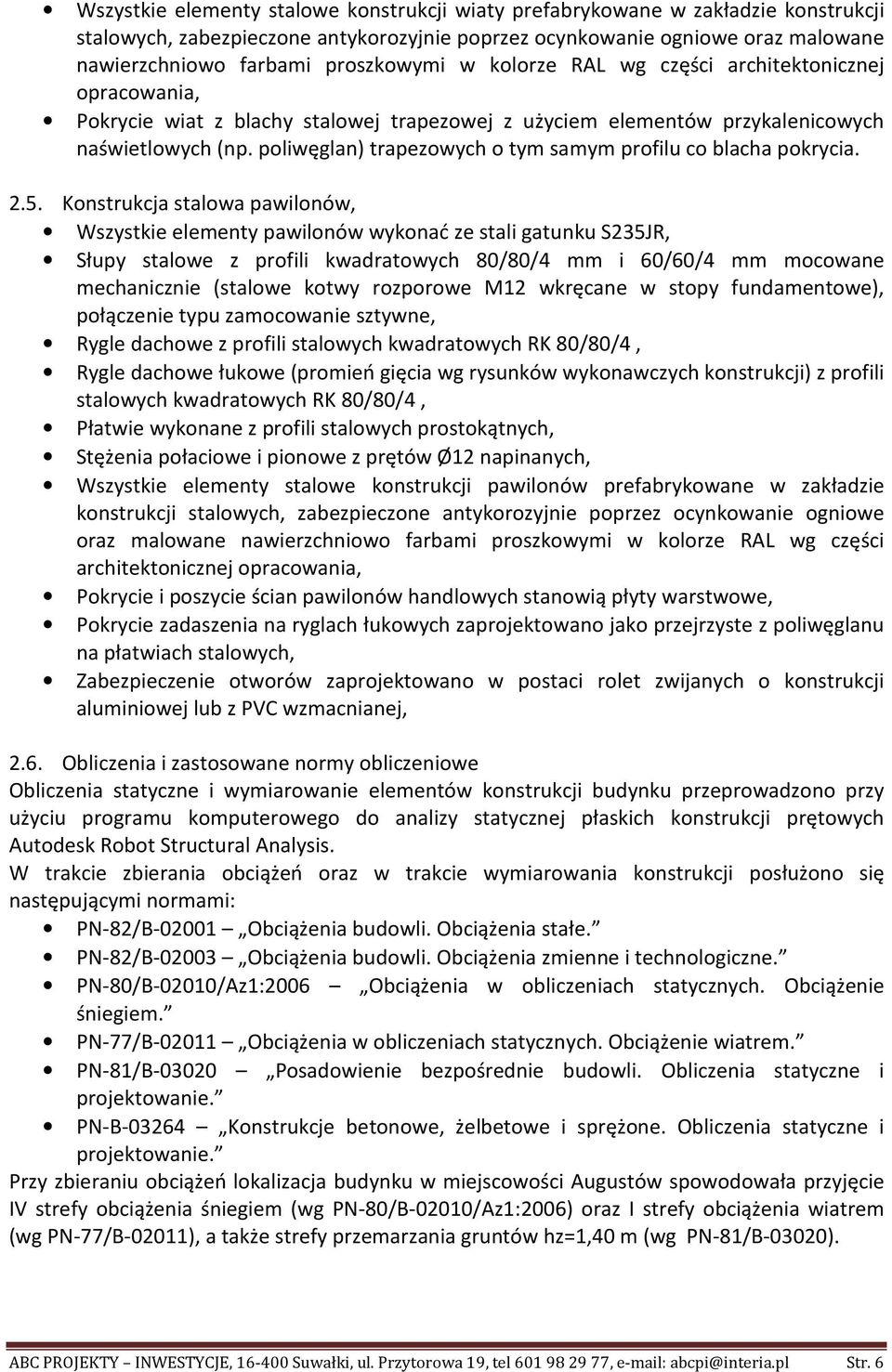

6 Wszystkie elementy stalowe konstrukcji wiaty prefabrykowane w zakładzie konstrukcji stalowych, zabezpieczone antykorozyjnie poprzez ocynkowanie ogniowe oraz malowane nawierzchniowo farbami proszkowymi w kolorze RAL wg części architektonicznej opracowania, Pokrycie wiat z blachy stalowej trapezowej z użyciem elementów przykalenicowych naświetlowych (np. poliwęglan) trapezowych o tym samym profilu co blacha pokrycia Konstrukcja stalowa pawilonów, Wszystkie elementy pawilonów wykonać ze stali gatunku S235JR, Słupy stalowe z profili kwadratowych 80/80/4 mm i 60/60/4 mm mocowane mechanicznie (stalowe kotwy rozporowe M12 wkręcane w stopy fundamentowe), połączenie typu zamocowanie sztywne, Rygle dachowe z profili stalowych kwadratowych RK 80/80/4, Rygle dachowe łukowe (promień gięcia wg rysunków wykonawczych konstrukcji) z profili stalowych kwadratowych RK 80/80/4, Płatwie wykonane z profili stalowych prostokątnych, Stężenia połaciowe i pionowe z prętów Ø12 napinanych, Wszystkie elementy stalowe konstrukcji pawilonów prefabrykowane w zakładzie konstrukcji stalowych, zabezpieczone antykorozyjnie poprzez ocynkowanie ogniowe oraz malowane nawierzchniowo farbami proszkowymi w kolorze RAL wg części architektonicznej opracowania, Pokrycie i poszycie ścian pawilonów handlowych stanowią płyty warstwowe, Pokrycie zadaszenia na ryglach łukowych zaprojektowano jako przejrzyste z poliwęglanu na płatwiach stalowych, Zabezpieczenie otworów zaprojektowano w postaci rolet zwijanych o konstrukcji aluminiowej lub z PVC wzmacnianej, 2.6. Obliczenia i zastosowane normy obliczeniowe Obliczenia statyczne i wymiarowanie elementów konstrukcji budynku przeprowadzono przy użyciu programu komputerowego do analizy statycznej płaskich konstrukcji prętowych Autodesk Robot Structural Analysis. W trakcie zbierania obciążeń oraz w trakcie wymiarowania konstrukcji posłużono się następującymi normami: PN-82/B Obciążenia budowli. Obciążenia stałe. PN-82/B Obciążenia budowli. Obciążenia zmienne i technologiczne. PN-80/B-02010/Az1:2006 Obciążenia w obliczeniach statycznych. Obciążenie śniegiem. PN-77/B Obciążenia w obliczeniach statycznych. Obciążenie wiatrem. PN-81/B Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. PN-B Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. Przy zbieraniu obciążeń lokalizacja budynku w miejscowości Augustów spowodowała przyjęcie IV strefy obciążenia śniegiem (wg PN-80/B-02010/Az1:2006) oraz I strefy obciążenia wiatrem (wg PN-77/B-02011), a także strefy przemarzania gruntów hz=1,40 m (wg PN-81/B-03020). ABC PROJEKTY INWESTYCJE, Suwałki, ul. Przytorowa 19, tel , abcpi@interia.pl Str. 6

7 UWAGI: 1. Szczegóły techniczne nie ujęte w niniejszej dokumentacji należy wykonać zgodnie z zasadami sztuki budowlanej. 2. Niektóre rozwiązania, przedstawione w niniejszej dokumentacji, mogą być traktowane jako alternatywne i być zastępowane za zgodą autora projektu w zależności od sytuacji na rynku w trakcie realizacji inwestycji. 3. Jakiekolwiek zmiany w projekcie bez zgody autora są niedozwolone. 4. Prace budowlane wykonać zgodnie z Warunkami technicznymi wykonywania i odbioru robót budowlanych. Używać materiały posiadające stosowne atestyi aprobaty techniczne i spełniające obowiązujące normy. 5. Wszystkie elementy żelbetowe powinny być wykonane z betonów w konsystencji gęstoplastycznej z dodatkami uszczelniającymi, z użyciem plastyfikatorów, a także z dokładnym zawibrowaniem przy użyciu mechanicznych wibratorów i w szalunkach o dużej gładkości powierzchni. 6. Beton użyty do betonowania winien być wytwarzany fabrycznie na podstawie opracowanych receptur. 7. Ze względu na zminimalizowane przekroje, w czasie betonowania zwrócić szczególną uwagę na zgodne z projektem rozmieszczanie zbrojenia, zachowanie zaprojektowanych otulin zbrojenia przy zastosowaniu dystansowników. 8. Izolacje cieplne i przeciwwilgociowe wykonać w/g P.W. Architektury. 9. Całość robót winna być wykonywana przez wykwalifikowanych robotników pod nadzorem osoby posiadającej odpowiednie uprawnienia wykonawcze. 10. Wszystkie elementy i fazy wykonawstwa budynku powinny być odebrane i potwierdzone przez odpowiedni wpis do Dziennika Budowy. Opracował: mgr inż. Andrzej Czatrowski upr. Nr SUW-45/94 Suwałki, listopad 2011 ABC PROJEKTY INWESTYCJE, Suwałki, ul. Przytorowa 19, tel , abcpi@interia.pl Str. 7
