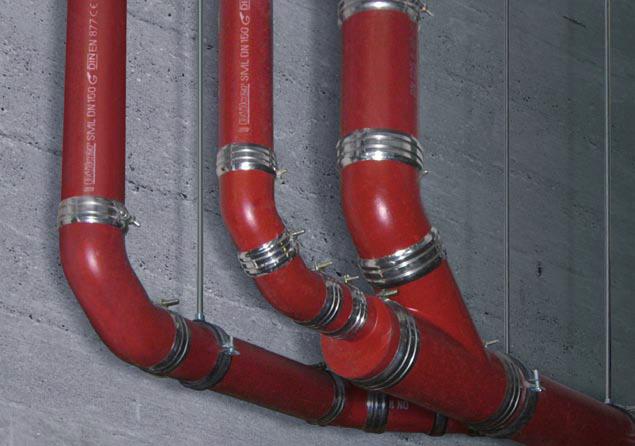

1 TECHNIKA ODPŁYWOWA Ochrona akustyczna w budynkach przy zastosowaniu systemów żeliwnych instalacji kanalizacyjnych firmy Düker

2 Wymogi dotyczące ochrony akus Odbiór hałasu przez człowieka jest subiektywny. To, czy dany dźwięk odbierany jest jako przyjemny, czy też nieprzyjemny, zależy nie tylko od jego natężenia, lecz także od jego pochodzenia i widma. Dźwięki pochodzące z instalacji domowych, przenikające z innych mieszkań, ekstremalnie zakłócają spokój. Miały już miejsce liczne procesy sądowe, w których na ławie oskarżonych zasiadali projektanci i instalatorzy. Dwa problemy - trzy rozwiązania! Istnieją dwa punkty, które mogą spowodować pociągnięcie instalatorów i/lub projektantów do odpowiedzialności: 1. Wymogi dotyczące ochrony akustycznej częstokroć nie są jasno sformułowane w umowie o wykonawstwo. Norma DIN 4109/A1 Ochrona przed hałasem w budownictwie wielokondygnacyjnym zawiera ustawowe wymogi minimalne, dotyczące ochrony akustycznej. Zgodnie z nią dopuszczalne natężenie dźwięków pochodzących z instalacji wodnych i kanalizacyjnych z obcych mieszkań w pomieszczeniach dziennych i sypialnych wynosi maksymalnie 30 db(a). Załącznik 2 zawiera propozycje podwyższonej ochrony przed hałasem do poziomu 25 db(a). W sprawach spornych często przyjmuje się na korzyść inwestora wywyższony poziom ochrony akustycznej. 2. Nie ma możliwości dokonania wyliczenia z góry, jaki będzie faktyczny spodziewany poziom hałasu w budynku. Świadectwa kontroli rur kanalizacyjnych według normy DIN EN zezwalają jedynie na wzajemne porównanie wydajności różnych materiałów. Zestaw testowy, wykonany na tej podstawie, jest realny, ale instalacja wykonana w budynku nie pokrywa się w pełni z zestawem testowym. Poza tym należałoby dodać wszystkie jednocześnie występujące dźwięki, wydobywające się z instalacji domowych.

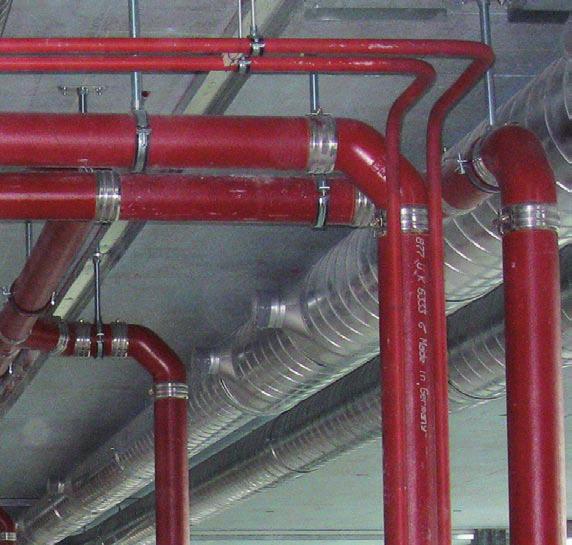

3 tycznej w budynkach Rozwiązania 1. Sprawdzenie umowy o wykonawstwo pod kątem jasno sprecyzowanych wartości akustycznych! 2. Wszyscy uczestnicy procesu budowy, od stadium projektu do wykonania, muszą w sposób skoordynowany uwzględnić w swojej pracy docelowe wartości akustyczne. 3. Dobrane materiały instalacyjne powinny wykazywać możliwie duży zapas bezpieczeństwa akustycznego!

4 Największe rezerwy bezpieczeńs Uzyskanie dobrych wyników w zakresie ochrony akustycznej dla - systemu kanalizacyjnego zależy od trzech czynników: 1. Materiał, z którego wykonana jest instalacja, oraz jego zdolności - absorpcji fal dźwiękowych Z zasady duża masa pochłania dźwięki. Już sam ciężar żeliwnych systemów odpływowych przyczynia się do ochrony akustycznej. Także struktura materiału może zwiększać ochronę akustyczną. Pęknięcia w materiale i zastosowanie warstw różnych materiałów utrudniają falom akustycznym swobodne rozprzestrzenianie. - W przypadku żeliwa szarego funkcję tę spełniają płytki grafitowe. 2. Wykonanie przejść przez ściany i stropy Pomiędzy instalacją a elementami budowli nie mogą występować mostki akustyczne. Wszelkie przejścia należy wypełnić odpowiednimi materiałami, np. wełną mineralną lub materiałami wygłuszającymi z polietylenu. Również mocowanie mankietów przeciwpożarowych nie mogą stanowić mostków - akustycznych. 3. Rodzaje mocowań Pomiaru poziomu hałasu LIn pochodzącego z instalacji, decydującego o dotrzymaniu normy DIN 4109, dokonuje się za ścianą, przy której znajduje się instalacja. Nieprofesjonalny mocowanie bez odizolowania akustycznego spowoduje, że cała ściana stanie się płytą rezonującą. Dobre wyniki daje stosowanie standardowych opasek z wkładkami gumowymi, znajdujących się w programie SML firmy Düker. Alternatywnie można zastosować izolator akustyczny. Skuteczne wytłumienie dźwięku odbywa się w miejscu zamocowania bolca, przez co można zastosować opaskę bez wkładki gumowej.

5 twa akustycznego Badanie w Instytucie Fraunhofer w Stuttgarcie Wystawiając certyfikat nr P-BA 214/2010 w listopadzie 2010 r. Instytut Fraunhofer w Stuttgarcie przetestował system rur kanalizacyjnych SML firmy Düker z różnymi wariantami mocowań. Zastaw testowy wykonano zgodnie z normą DIN EN Wyniki pomiarów przed i za ścianą można poddać analizie - według różnych norm. W Niemczech decydujący dla dotrzymania normy DIN 4109 jest poziom hałasu pochodzącego od systemów kanalizacyjnych L In w pomieszczeniu piwnicznym z tyłu. DG EG Messraum UG 220 kg/m kg/m 2 Wassereinleitung 410 ~200 ~500 ~ Wyniki pomiarów zum Auffangbehälter Strumień przepływu Poziom hałasu pochodzącego od systemów kanalizacyjnych L In w pomieszczeniu piwnicznym z tyłu Opaska z wkładka z elastomeru 0,5 l/s 11 db(a) 1,0 l/s 16 db(a) 2,0 l/s 20 db(a) 4,0 l/s 26 db(a) Opaski z izolatorem akustycznym < 10 db(a) < 10 db(a) < 10 db(a) 13 db(a)

6 Optymalne mocowanie przy użyc Sposób działania Izolator akustyczny montowany jest przy pomocy dwóch prętów gwintowanych M8 lub M10 pomiędzy opaską a stropem/ścianą. Dzięki specjalnej konstrukcji pozwala uzyskać efektywne odizolowanie dźwięków pochodzących z instalacji. Nakrętka gwintowana M8-M10 ze stali ocynkowanej galwanicznie Elastomer (EPDM) Obudowa ze stali nierdzewnej A2 Patent firmy Woco EP B1 Połączenie gwintowane (klucz 17 mm) ze stali ocynkowanej galwanicznie Izolator akustyczny można każdym z końców przymocować do opaski.

7 iu izolatora akustycznego Montaż pionowy Mocowanie prury DN 40 do DN 150 Na długości 3 metrów potrzebne są 2 izolatory akustyczne Maksymalne obciążenie FVERT na dany izolator akustyczny wynosi 400 Noziome do ściany jest niedopuszczalne, ponieważ prowadzi do skręcenia i uszkodzenia elastomeru! F vert Montaż poziomy Rury DN 40 do DN 150 Na długości 3 metrów potrzebne są 2 izolatory akustyczne Instalację należy podwiesić pod stropem lub konsolą. Niedopuszczalne jest montowanie do ściany. Maksymalne obciążenie F VERT na dany izolator akustyczny wynosi N F hor F hor Niedopuszczalny sposób montażu Mocowanie poziome do ściany jest niedopuszczalne, ponieważ prowadzi do skręcenia i uszkodzenia elastomeru!
