MEFA-złącza zaciskowe dla rur SML i akcesoria

Transkrypt

1 Złącza zaciskowe

2

3 MEFA-złącza zaciskowe dla rur SML i akcesoria Złącza zaciskowe DN Łącznik zaciskowy SIMA >G< z jedną śrubą strona /2 DN DN 200 DN Łącznik zaciskowy SIMA >G< z dwoma śrubami strona /2 Łącznik zaciskowy SIMA >CV< strona /2 Obejma pazurowa SIMA-Cramp strona /3 DN DN DN Obejma pazurowa SIMA-Cramp strona /3 Podpora pionu strona /4 Złączka przejściowa SIMA-CON strona /5 Wkrętak do montażu SIMA >G< strona /5 tel / fax sklep internetowy: /1

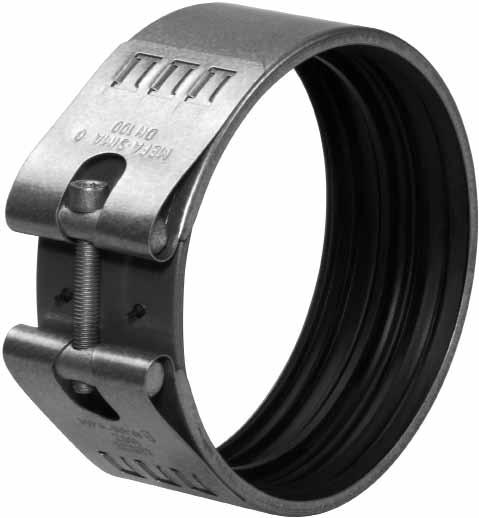

4 Złącza zaciskowe Łącznik zaciskowy SIMA >G< Deutsches Intitut fur Bautechnik - dopuszczenie ogólnobudowlane Z Badania: - Instytut Górnictwa w Katowicach - badania ciśnieniowe zestawu: łącznik SIMA + obejma pazurowa SIMA - Cramp. - MPA NRW Dortmund - badanie odporności na korozję w komorze solnej. Łącznik zaciskowy SIMA jest zgodny z wymaganiami PN-EN 877 SIMA >G< z jedną śrubą SIMA >G< z dwoma śrubami SIMA >G< z jedną śrubą SIMA >G< z dwoma śrubami Zamek opaski: Zakładkowy Materiał opaski: stal Wymiar nominalny: DN 50 do 150 Typ materiału: S 320 GD Zakres średnic-ø: 58 do 160 mm Powierzchnia: Cynk-aluminium Ciśnienie wody: sprawdzone do 0,5 bar Materiał śrub i bolców: stal Moment dokręcania: 6 Nm Typ materiału: 9 S 20 Typ śrub: (DIN 912): Śruba ściągająca ampul: M6 (SW 5) Powierzchnia: Cynk-aluminium Klasa wytrzymałości śrub: 8.8 Ilość fałd uszczelniających w uszczelce: 4 Uszczelka: EPDM-010 Odporność temperaturowa: - 30 C do + 80 C Twardość w skali Shore: 55 ± 5 Shore Uwaga: Przy ciśnieniu wody powyżej 0,5 bara stosować dodatkowo obejmę pazurową SIMA - Cramp. Wymiar nominalny DN 50 do 100 (Złącza zaciskowe z jedną śrubą ściągającą ) Nazwa Wymiar Zakres Średnica zewnętrzna Szerokość opaski nominalny średnic-ø opaski Masa Ilość w opak. Nr katalogowy B D [DN] [mm] [mm] [mm] [kg/szt.] [szt.] SIMA >G< , SIMA >G< , SIMA >G< , SIMA >G< , Wymiar nominalny DN 125 do 150 (Złącza zaciskowe z dwoma śrubami ściągającymi ) SIMA >G< , SIMA >G< , Łącznik zaciskowy SIMA >CV< Zamek opaski: Spawany Materiał opaski: stal nierdzewna Wymiar nominalny: DN 200 Norma: /11 Zakres średnic-ø: 210 mm Materiał śrub i bolców: stal Ciśnienie wody: sprawdzone do 0,5 bar Powierzchnia: ocynk galwaniczny, Ilość fałd uszczelniających w uszczelce: 4 Uszczelka: EPDM-010 Odporność temperaturowa: - 30 C do C Łącznik zaciskowy SIMA >CV< Nazwa Wymiar Zakres Średnica zewnętrzna Szerokość opaski Masa Ilość w opak. Nr katalogowy nominalny średnic-ø opaski [DN] [mm] [mm] [mm] [kg/szt.] [szt.] SIMA >CV< , /2 tel / fax sklep internetowy:

5 Obejma pazurowa SIMA-Cramp Złącza zaciskowe Obejma pazurowa SIMA-Cramp DN 50 do 125 Zakres stosowania: Obejmę pazurową nakłada się na łącznik SIMA >G< Wymiar nominalny: DN 50 do 250 Zakres średnic-ø: 58 do 274 mm Ciśnienie wody: sprawdzone do 5 bar Materiał opaski: Typ materiału: Powierzchnia: stal S235JR ocynk galwaniczny Uwaga: * wg DIN 1986, część 1, ustęp i obejmy winny zapewniać stabilność połączenia przy ciśnieniu do 3 bar = 30m słupa wody Nazwa Wymiar Zakres Ilość Moment D B S Sprawdzone Sprawdzone na Masa Ilość Nr katalogowy nominalny średnic-ø części dokręcania na ciśnienie ciśnienie wg. w opak. DIN 1986* [DN] [mm] [Nm] [mm] [mm] [mm] [bar] [bar] [kg/szt.] [szt.] Obejma , Obejma , Obejma , Obejma , Obejma , Obejma pazurowa SIMA-Cramp DN 150 do 250 Nazwa Wymiar Zakres Ilość Moment D B Sprawdzone Sprawdzone na Masa Ilość Nr katalogowy nominalny średnic-ø części dokręcania na ciśnienie ciśnienie wg. w opak. DIN 1986* [DN] [mm] [Nm] [mm] [mm] [bar] [bar] [kg/szt.] [szt.] SIMA-Cramp , SIMA-Cramp , SIMA-Cramp , tel / fax sklep internetowy: /3

6 Złącza zaciskowe Podpora pionu dla rur kanalizacyjnych z żeliwa bezkielichowego SML Podpora pionu zestaw montażowy Zakres stosowania: Umożliwia kompensację budowlanych Materiał: stal odchyłek wymiarowych i uniknięcie Powierzchnia: ocynk galwaniczny naprężeń montażowych Wymiar nominalny: DN 80 do 200 Wkładka tłumiąca: EPDM Zakres średnic-ø: 83 do 210 mm Odporność temperaturowa: - 30 C do C Izolacja dźwiękowa: zgodnie z DIN 4109 Grubość wkładki: 6 mm Nazwa Wymiar nominalny Zakres średnic-ø a b WA min. WA max. Konsola otwory-ø max. dop. Masa Ilość Nr katalogowy obciążenie w opak. F1 F2 [mm] [mm] [mm] [mm] [mm] [mm] [kn] [kn] [kg/szt.] [szt.] Podpora pionu zestaw DN x 11 1,44 0,72 0, Podpora pionu zestaw DN x 11 1,44 0,72 0, Podpora pionu zestaw DN x 11 3,78 1,88 1, Podpora pionu zestaw DN x 11 3,78 1,88 1, Podpora pionu zestaw DN x 14 6,68 3,34 2, Przypadek 1 (LF1) F1 Przypadek 2 (LF2) F2 L/2 L L Skład zestawu Nazwa Wymiar Obejmy Konsole Wspornik kątowy Płytki nominalny Nazwa Zakres średnic Nazwa Długość do obejm Śruby 6-kt gwintowane 4-kt. [1 szt.] [mm] [2 szt.] [mm] [2 szt.] [2 szt.] [2 szt.] Podpora pionu zestaw DN 80 Standard PSM /21/2,0 263 E25 M10 x x 30, M10 Podpora pionu zestaw DN 100 Standard PSM /21/2,0 263 E25 M10 x x 30, M10 Podpora pionu zestaw DN 125 Standard PSM /40/2,0 315 E25 M10 x x 30, M10 Podpora pionu zestaw DN 150 Standard PSM /40/2,0 315 E25 M10 x x 30, M10 Podpora pionu zestaw DN 200 Standard PSM /40/2,5 315 łącznik kątowy 40/5 M12 x 30 płytka zębata S 36 x 20, M12 /4 tel / fax sklep internetowy:

7 Złączka przejściowa SIMA-CON Złącza zaciskowe SIMA-CON Zakres stosowania: Dla połączenia rur z PE i MT Materiał wg DIN i wszystkich rur DIN opaski gumowej: EPDM z instalacjami SML wg DIN Odporność temperaturowa: - 30 C do C Materiał opaski ściągającej: stal nierdzewna Wymiar nominalny: DN 50 do 125 Norma: Zakres średnic-ø: 40 do 125 mm Śruba: sześciokątna, krzyżakowa, SW7 Ciśnienie wody: sprawdzone do 0,5 bar Moment dokręcania: 2 Nm EPDM spełnia wymagania: DIN 4060 der EN 877 DIN Nazwa Wymiar nominalny Rura przyłączenia Wsunięcie Całkowita Masa Ilość Nr katalogowy rury SML średnica zew.-ø wysokość w opak. [DN] [mm] [mm] [mm] [kg/szt.] [szt.] SIMA-CON , SIMA-CON , SIMA-CON , SIMA-CON , SIMA-CON , Instrukcja montażowa - patrz rozdział 14 Wkrętak do montażu złącza SIMA >G< Wkrętak do montażu złącza SIMA >G< Nazwa Ilość w opak. Nr katalogowy [szt.] Wkrętak do montażu złącza SIMA >G< Produkt nie objęty aprobatą ITB. tel / fax sklep internetowy: /5

8 Złącza zaciskowe /6 tel / fax sklep internetowy:
