1 Waga pasieczna - Poziom B1 i B Praca na poziomach B1 i B umożliwia obserwację i rejestrację ciężaru ula tylko za pomocą telefonu typu smartfon. Dane wraz z wykresami można przeglądać bezpośrednio na wyświetlaczu. Waga pasieczna ma fabrycznie rozpoczęty okres i zapisuje pomiary domyślnie co 30 minut. Przykładając telefon tylną częścią obudowy do odpowiedniego miejsca wagi odczytujemy dane za pomocą funkcji NFC. Praca na poziomie B1 nie wymaga dostępu do internetu. Do pracy na poziomie B niezbędny jest pakiet internetowy w telefonie. Potrzebny sprzęt: Telefon typu smartfon i rejestratory NFC lub RF. Potrzebne oprogramowanie: Darmowa aplikacja ULmonitor NFC. Instalacja aplikacji ULmonitor NFC Aplikację można pobrać ze strony lub ze sklepiku Google. Jeśli mamy już jakikolwiek rejestrator wystarczy przy włączonej funkcji NFC zbliżyć do niego tylną częścią obudowy telefon a natychmiast pojawi się ekran Google Play Store. Jeśli naciśniemy przycisk Zainstaluj program zostanie załadowany. Przy pierwszym odczycie pojawi się ekran z możliwością wyboru czy aplikacja ma zapisywać miejsce gdzie znajduje się rejestrator. Jeśli wybierzemy opcję włącz usługę i oznaczymy zapamiętaj decyzję to przy pracy na poziomie B z serwerem konsoli ULmonitor w zakładce Pomiary / Rejestratory NFC / Dane logistyczne pojawi się mapka z zaznaczonym miejscem aktualnego odczytu. Na następnym ekranie mamy możliwość zgody na użycie lokalizacji z naszego telefonu lub nie. Przy następnym odczycie pojawi się ekran Załaduj dane do konsoli ULmonitor w którym jeśli chcemy pracować na poziomie B1 to należy zaznaczyć kwadracik Zapamiętaj decyzję i nacisnąć Nie. Do ewentualnej pracy na poziomie B musimy podać otrzymane podczas zamawiania sprzętu login i hasło do swojej konsoli, zaznaczając kwadracik Zapamiętaj decyzję i nacisnąć Tak.

2 Ta konfiguracja jest możliwa także później z górnego paska aplikacji ULmonitor NFC. Na przykład podczas zmiany pracy z poziomu B1 na B. Następny ekran to wybór czy chcemy pobrać raport PDF. Należy zaznaczyć kwadracik i wybrać Nie. Teraz powinien pojawić się na zielonym tle napis Dane przetworzono pomyślnie i proces instalacji jest zakończony. Aplikacja będzie teraz otwierana automatycznie przy każdym zbliżeniu telefonu do rejestratora Obsługa aplikacji ULmonitor NFC Telefon typu smartfon (z włączoną funkcją NFC!) należy zbliżyć do do odpowiedniego miejsca wagi tylną częścią obudowy. Po sygnale dźwiękowym otworzy się aplikacja ULmonitor NFC. Następnie trzeba odsunąć telefon na odległość około 20 cm i przyłożyć go ponownie do rejestratora trzymając tak długo aż w dolnej części ekranu na chwilę wyświetlony zostanie zielony komunikat Operacja zakończona pomyślnie a w górnej pojawią się dane z bieżącego odczytu: czas pomiaru, ostatni pomiar ciężaru (1 stopień = 1kg), minimalny i maksymalny zarejestrowany pomiar, średnia waga i przekroczenia progów. W dolnej części ekranu widoczne są cztery przyciski menu ULmonitor NFC: Szczegóły okresu, Info o rejestratorze, Restart okresu i Zakończ okres Naciskając pierwszy przycisk Szczegóły okresu pojawią się następujące dane: Opis produktu - nazwa rejestratora Data rozpoczęcia okresu Data zakończenia okresu Długość cyklu pomiarowego Min i max ustawiony próg temperatury

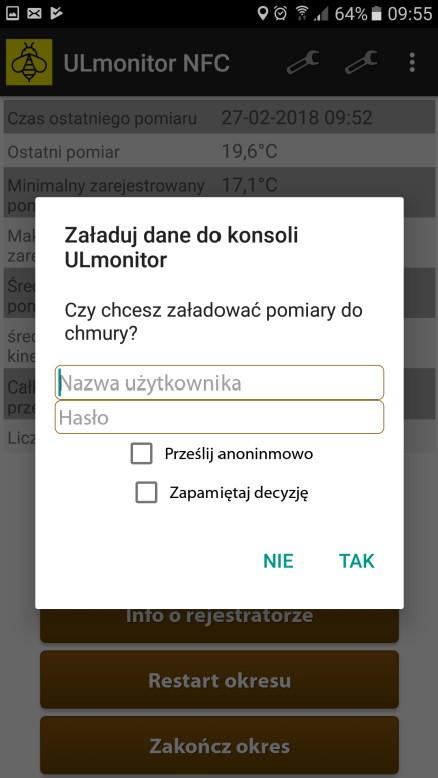

3 oraz cztery przyciski menu Szczegóły okresu Wykres temperatur - umożliwia obserwacje wykresu bezpośrednio na ekranie (wykres można dowolnie rozszerzać w pionie i poziomie). Udostępnij raport temperatury umożliwia wysyłanie raportu do innych osób. Załaduj dane do konsoli - pracując na poziomie B1 czyli bez konta na konsoli ULmonitor i bez internetu, przycisk nie jest używany. Pracując na poziomie B tym przyciskiem przesyła się odczytane dane z wagi pasiecznej na serwer konsoli ULmonitor. Pobierz raport PDF - powoduje zapis raportu w pamięci telefonu. W raporcie znajdują się podstawowe dane dotyczące wagi lub rejestratora (wszystkie okresy - także zakończone) oraz wykresy mierzonych parametrów. Wracając do poprzedniego menu ULmonitor NFC można: Naciskając przycisk Info o rejestratorze - odczytać podstawowe dane wagi lub rejestratora. Naciskając Restart okresu można zakończyć okres i rozpocząć następny. Naciskając Zakończ okres - można zakończyć aktualny okres. Zakończenie lub restart okresu powoduje zawsze zamknięcie okresu poprzedniego ale należy pamiętać o tym, że zapisane dane zawsze pozostają w raportach danego rejestratora. Aby nie mnożyć niepotrzebnych dokumentów zakończyć lub restartować okres należy tylko w ważnych wypadkach np. gdy chcemy zmienić: częstotliwość pomiarów (domyślnie dla wagi jest to1800 sekund czyli 30 minut), nazwę wagi, progi alarmowe lub chcemy zatrzymać rejestrację całkowicie. Rozpoczynać nowy okres można tylko gdy na wadze nie ma żadnego ciężaru! Jeśli ul będzie stał na wadze i w tym momencie zamkniemy a później otworzymy nowy okres to system przyjmie ten ciężar jako zero kg. Procedura zakończenia okresu: Telefon typu smartfon (z włączoną funkcją NFC) należy zbliżyć do odpowiedniego miejsca wagi tylną częścią obudowy. Po sygnale dźwiękowym otworzy się aplikacja ULmonitor NFC. Następnie trzeba odsunąć telefon na odległość około 20cm i przyłożyć go ponownie do rejestratora. Na chwilę wyświetlony zostanie zielony komunikat Operacja zakończona pomyślnie i pojawią się dane z aktualnego pomiaru. Wybieramy przycisk Zakończ okres i zbliżamy ponownie telefon do wagi. Wyświetlony zostanie zielony napis Okres został pomyślnie zakończony i od tego momentu waga przestaje rejestrować parametry. Procedura rozpoczęcia nowego okresu: Uwaga: Rozpoczynać nowy okres można tylko wtedy gdy na wadze nie ma żadnego ciężaru! Telefon typu smartfon (z włączoną funkcją NFC) należy zbliżyć do wagi tylną częścią obudowy. Po sygnale dźwiękowym otworzy się aplikacja ULmonitor NFC. Następnie trzeba odsunąć telefon na odległość około 20cm i przyłożyć go ponownie do wagi. Na ekranie pojawią się dane z ostatniego pomiaru oraz na chwilę napis Operacja zakończona pomyślnie. Teraz należy nacisnąć przycisk Rozpoczęcie nowego okresu i do formularza wpisać odpowiednie dane.

4 Wybierz profil należy wybrać Basic. Opis produktu można nadać nazwę (np. waga nr1). Długość cyklu pomiarowego wpisujemy w sekundach od minimum 60 sekund do 1 godziny czyli 3600s. Minimalna dopuszczalna temperatura wpisujemy dolny próg alarmu ciężaru. Maksymalna dopuszczalna temperatura wpisujemy górny próg alarmu ciężaru. Pozostałe rubryki pomijamy. Następnie naciskamy przycisk Rozpoczęcie nowego okresu przykładając telefon do wagi. Na chwilę pojawi się biały ekran i dwa przyciski Info o rejestratorze i Restart okresu. Telefon trzymamy cały czas przy wadze. W górnej części ekranu pojawi się napis Oczekiwanie na opóźniony start a w dolnej na zielonym tle Operacja zakończona pomyślnie. Następnie na czarnym tle będzie komunikat Pobieranie danych przez NFC. Dalej, u dołu ekranu na zielonym tle pojawi się komunikat Operacja zakończona pomyślnie i pobrane dane będą widoczne na wyświetlaczu. Wtedy można oddalić telefon od rejestratora. Po jednorazowym wykonaniu procedury rozpoczęcia okresu, każde kolejne przyłożenie telefonu do rejestratora powoduje natychmiastowy odczyt i wyświetlenie aktualnych danych. [ Jeden stopień C = 1kg ] Uzyskanie dostępu do internetu w telefonie oraz konta na serwerze powoduje możliwość łatwego przejścia z najprostszej pracy na poziomie B1 do pracy z konsolą ULmonitor na poziomie B.

5 Obsługa konsoli ULmonitor Dostęp do ekranu logowania konsoli ULmonitor można uzyskać na dwa sposoby. Bezpośrednio wpisując w pasek adresu przeglądarki internetowej link - konsola.ulmonitor.pl lub poprzez stronę internetową klikając link w prawym górnym rogu Zaloguj do konsoli. Dalej należy wpisać swój login i hasło i nacisnąć przycisk Zaloguj. W zależności od przyznanych uprawnień właściciel może zarządzać swoim kontem w pełnym lub ograniczonym zakresie (administrator, użytkownik lub gość). Uprawnienia administratora (Admin): a) w zakładce Ogólne - obsługa alertów. b) w zakładce Zarządzanie / Użytkownicy - możliwość zmiany loginu lub hasła, możliwość utworzenia dodatkowego użytkownika z ograniczonymi prawami ( User, Guest Uwaga! Uprawnienia Admin powinna mieć tylko jedna osoba). c) w zakładce Zarządzanie / Koncentratory - możliwość konfiguracji odbiornika WiFi. d) w zakładce Zarządzanie / Rejestratory - ustawianie limitów przy wyświetlaniu okresów, możliwość zmiany nazwy rejestratorów radiowych, możliwość przesunięcia rejestratorów do innej organizacji lub strefy. e) w zakładce Zarządzanie / Strefy - możliwość utworzenia dodatkowej strefy. Uprawnienia użytkownika (User): a) w zakładce Ogólne - obsługa alertów, b) w zakładce Zarządzanie / Użytkownicy - możliwość zmiany loginu lub hasła. Uprawnienia gościa (Guest): brak uprawnień - wyłącznie możliwość obserwacji. Domyślnie ekran konsoli wyświetla zakładkę Pomiary - pierwszy długi pasek od samej góry. Po lewej stronie znajduje się pasek Menu który można zamknąć przyciskiem. Poniżej są dwie zakładki: Rejestratory RF i obok Rejestratory NFC. Pierwszej (z rejestratorami radiowymi) używa się do pracy automatycznej na poziomach A lub A1 lub ręcznej na poziomie B, a drugiej tylko do pracy ręcznej z rejestratorami NFC. Zakładka Rejestratory RF :

6 W tej zakładce znajdują się dane z wag pasiecznych lub rejestratorów radiowych RF. Każda waga i rejestratory RF posiadają dodatkowo także funkcje NFC i dlatego mogą być używane zarówno do pracy z ręcznym przesyłem danych na poziomie B jak i do pracy automatycznej na poziomach A lub A1. W zakładce Rejestratory RF znajdują się następujące kolumny od lewej strony: 1) Numer seryjny - jest to indywidualny numer każdej wagi lub rejestratora. Przy większej ilości wag lub rejestratorów wpisanie numeru ID na białym polu powoduje natychmiastowe odszukanie danej wagi lub rejestratora i ustawienie na pierwszej linii. 2) Opis - w tej kolumnie pojawia się nazwa wagi lub rejestratora. Za pomocą małych strzałek góra / dół można ustawić kolejność pojawiających się wag lub rejestratorów na stronie. 3) Status - ta kolumna pokazuje czy dana waga lub rejestrator jest w zasięgu odbiornika danych i prawidłowo przekazuje zapisywane parametry - wpis Połączony lub przekazywanie parametrów do koncentratora zostało zatrzymane wpis Brak połączenia. 4) Aktywny - nie dotyczy. 5) Temperatura - w tej kolumnie wyświetlana jest temperatura w stopniach Celsjusza (-30 do + 80 stopni). Dla wag pasiecznych 1 stopień C = 1kg. 6) Wilgotność - w tej kolumnie wyświetlana jest wilgotność powietrza w procentach od 0 do 100%. 7) Dozwolony zakres - w tej kolumnie wyświetlana jest minimalna ustawiona temperatura (kolor niebieski) i maksymalna ustawiona temperatura (kolor czerwony) oraz poniżej takie same progi dotyczące wilgotności. Przekroczenie danego progu w dół skutkuje podświetleniem całego wiersza na niebiesko a przekroczenie w górę na czerwono. 8) Czas - w tej kolumnie wyświetlana jest data i czas ostatniej transmisji danych z wagi pasiecznej lub rejestratora. 9) Wykres - po naciśnięciu przycisku w tej kolumnie pojawi się dla wag pasiecznych i rejestratorów TDL jeden wykres (tylko waga/temperatura) lub dla rejestratorów HTDL dwa wykresy (temperatura i wilgotność). Na osi X pokazywany jest czas, a na osiach Y temperatura dla górnego wykresu i wilgotność dla dolnego. Ciągłymi liniami koloru czerwonego są zaznaczone górne progi alarmowe a niebieskimi liniami progi dolne. Na górze strony znajdują się zakładki wyboru długości wyświetlanego okresu Dzisiaj, Dzień, Tydzień, Miesiąc oraz przyciski < > służące do przesuwania wykresu o zadany zakres w lewo lub w prawo. Pod spodem znajdują się białe pola i symbole kalendarza gdzie można wybrać początek i koniec interesującego nas do wyświetlenia okresu. Domyślnie program ustawia zakładkę Dzisiaj. Wykres pokazuje wówczas dane od północy do czasu ostatniej transmisji danych z rejestratora. W zakładce Dzień będą widoczne dane z ostatnich 24 godzin. W zakładce Tydzień z ostatnich 7 dni. W zakładce Miesiąc z ostatniego miesiąca. Jeśli będąc w tej zakładce naciśniemy przycisk < na wykresie pokazany zostanie cały miesiąc poprzedni. Będąc w zakładce Dzień po przyciśnięciu przycisku < zobaczymy wykres z poprzedniej doby. Po naciśnięciu którejkolwiek z zakładek wyboru długości wyświetlanego okresu należy odczekać kilkanaście sekund do momentu wyświetlenia zadanego okresu. Przesuwając kursorem myszy po linii wykresu w okienku pojawia się data, dokładny czas oraz wartość parametru w momencie wykonywania pomiaru. Chcąc poszerzyć dowolną część wykresu należy zaznaczyć ją na biało przesuwając po wykresie kursor myszy z naciśniętym lewym przyciskiem. Można to robić zarówno w pionie jak i w poziomie. Znajdujący się z prawej strony w górnej części ekranu przycisk Przywróć przywraca wykres do zadanej poprzednio skali. Po prawej stronie znajdują się także przyciski wyboru formatu w jakim można dany wykres

7 pobrać do dalszego ewentualnego przetwarzania: pdf, extended pdf i csv. Chcąc zamknąć zakładkę wyświetlanych wykresów należy nacisnąć przycisk Zamknij znajdującym się w prawym, górnym rogu ekranu. Przykładowy wykres z wagi pasiecznej 1 stopień C =1kg Przykładowy wykres z rejestratora - temperatura i wilgotność 10) Strefa - w tej rubryce pojawia się nazwa strefy. Jeśli w organizacji będzie dużo wag lub rejestratorów można (w celu łatwiejszej pracy) podzielić ją na poszczególne strefy. 11) Organizacja - w tej rubryce pojawia się nazwa organizacji. 12) Bateria - w tej rubryce pojawia się symbol baterii. Pokazuje on stan naładowania baterii znajdującej się w danej wadze lub w rejestratorze. 13) Radio - w tej rubryce pojawia się piktogram pokazujący poziom sygnału radiowego w decybelach pomiędzy wagą lub rejestratorem a odbiornikiem danych. Na podstawie tego parametru można precyzyjnie ustalić jaki odbiornik danych trzeba użyć dla osiągnięcia maksymalnego sygnału. 14) Liczba skoków - nie dotyczy. 15) Aktualny koncentrator - w tej rubryce pojawia się numer koncentratora (dana organizacja może mieć ich kilka w różnych miejscach np. jeden w Szczecinie, drugi w Zakopanem a trzeci w Hiszpanii) za pomocą którego dana waga pasieczna lub rejestratory przekazują dane.

8 Zakładka Rejestratory NFC : W tej zakładce można przeglądać parametry wyłącznie rejestratorów NFC. Zakładki paska Menu : Pasek Menu jest podzielony na trzy główne części: Zaloguj / Wyloguj, Ogólne i Zarządzanie. Zakładka Ogólne składa się z dwóch następnych: Alerty zawierającą wszystkie przekroczenia zadanych progów i Pomiary otwierającą główne okno konsoli z danymi poszczególnych rejestratorów. Zakładka Zarządzanie - dzieli się na pięć części: 1) Użytkownicy - pokazuje jaki jest login/y użytkownika i jakie ma on uprawnienia. 2) Organizacje - pokazuje nazwę/y organizacji danego użytkownika. 3) Koncentratory - pokazuje tabelę z parametrami koncentratora/ów przypisanymi do danej organizacji. Jest tam numer seryjny, wersje sprzętu i oprogramowania, status czyli określenie czy koncentrator jest połączony z serwerem czy nie jest, data ostatniej transmisji danych z serwerem, ostatni adres i nazwa strefy i organizacji. Klikając na ośmiocyfrowy numer w pierwszej kolumnie można konfigurować ustawienia WiFi. 4) Rejestratory - pokazuje tabelę która zawiera szczegółowe dane wszystkich posiadanych przez użytkownika wag pasiecznych lub rejestratorów. W górnym lewym rogu znajdują się przyciski do ustawiania progów alarmowych. Tabela dzieli się na kolumny: Numer seryjny - podaje numer seryjny(id) wagi lub rejestratora. Opis - podaje nazwę wagi lub rejestratora. Numer rejestracyjny - podaje dodatkowe dane identyfikacyjne. Czas kalibracji -nie dotyczy. Ważny do... - nie dotyczy. Tryb konserwacji - nie dotyczy. Koniec konserwacji - nie dotyczy. Cykliczny tryb konserwacji - nie dotyczy. Koncentrator - podaje numer koncentratora przekazującego parametry z danych wag pasiecznych i ewentualnych koncentratorów. Strefa - podaje do jakiej strefy dana waga lub rejestrator są przypisani. Typ - podaje jaki jest typ danego rejestratora (np. temperatura + wilgotność - HTDL, tylko temperatura -TDL, 2xtemp - TTDL - dwie temperatury w tym jedna z sondy. Organizacja - pokazuje do jakiej organizacji dana waga pasieczna lub rejestrator są przypisani. Okresy zapisane podaje dane z wszystkich okresów danej wagi lub rejestratora, zarówno zamkniętych jak i aktualnie rozpoczętych. Certyfikat - podaje certyfikat danego rejestratora. 5) Strefy - pokazuje nazwę stref. Obsługa aplikacji ULkonsola (Mobile): Aplikacja ULkonsola (Mobile) umożliwia tylko podgląd serwera głównej konsoli ULmonitor i wyświetla wyłącznie parametry wag pasiecznych i rejestratorów radiowych. Aplikację można pobrać ze strony lub sklepiku Google. Telefon musi być podłączony do internetu (włączony przycisk Dane komórkowe lub WiFi). Po zainstalowaniu i uruchomieniu należy do

9 pierwszego białego pola wpisać otrzymany przy zamawianiu sprzętu login swojej indywidualnej konsoli ULmonitor a do pola poniżej otrzymane hasło. Następnie należy nacisnąć przycisk Zaloguj a na kolejnym ekranie ( Krok #2 ) nie wpisując niczego przycisk Dalej. W tym momencie na ekranie pojawią się pola w formie kwadratów z parametrami posiadanych rejestratorów radiowych. Na jednym ekranie wyświetlanych jest zawsze maksimum 6 rejestratorów. Podawana jest nazwa, numer ID, progi alarmów, godzina ostatniej transmisji danych, waga (jeden stopień C =1kg) temperatura dla rejestratorów typu TDL oraz temperatura i wilgotność dla typu HTDL. Pola z przekroczonym progiem w górę lub w dół będą podświetlane na czerwono. Obsługa urządzenia TV-Box Wszyscy użytkownicy systemu, posiadający wagi pasieczne i rejestratory radiowe pracujący z konsolą ULmonitor na poziomach A, A1 i B oraz lokalnie na poziomie A2, mają dodatkowo także możliwość pracy przy pomocy zwykłego telewizora (musi mieć złącze HDMI). Umożliwia to urządzenie TV-Box podłączane do telewizora za pomocą kabla HDMI. Połączenie z internetem (nie dotyczy poziomu A2) trzeba zapewnić konfigurując TV-Box zgodnie z parametrami swojej lokalnej sieci WiFi lub podłączając do urządzenia kabel. Do złącza USB można podłączyć mysz i jeśli jest potrzebna także klawiaturę. W tym momencie użytkownik po zalogowaniu do serwera swojej konsoli ULmonitor może wygodnie pracować na dużym ekranie telewizora w taki sam sposób jak na komputerze lub z telefonu. Chcąc tylko obserwować parametry pobierane z rejestratorów umieszczonych w ulach można zalogować się do systemu przy pomocy aplikacji Ulkonsola (Mobile). Przy braku internetu wtyczkę odbiornika danych wystarczy włożyć do gniazda USB w urządzeniu TV-Box. W tym momencie uruchomi się aplikacja Ulradio Mobile i możemy pracować lokalnie bez internetu na poziomie A2. Parametry odbierane z wag pasiecznych i rejestratorów będą kolejno pojawiać się na ekranie w formie tabeli.
