1 KARTA TECHNICZNA GŁOWICA DO DOMOWYCH STACJI UZDATNIANIA WODY FLECK 5800 WATER PURIFICATION GŁOWICE - FLECK

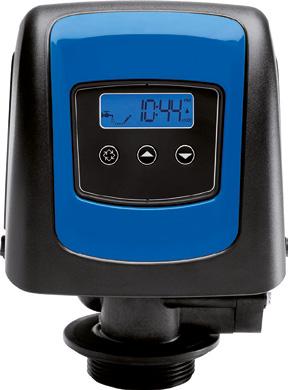

2 KARTA NA TECHNICZNA TECHNICZ- GŁOWICA DO DOMOWYCH STACJI UZDATNIANIA WODY FLECK 5800 SPECYFIKACJA TECHNICZNA Doskonałe parametry eksploatacji (21 GPM, czyli 4,8 m 3 /h podczas pracy ciągłej, 27 GPM, czyli 6,1 m 3 /h wartość maksymalna) i natężenie przepływu podczas płukania wstecznego (17 GPM, czyli 3,9 m 3 /h przy ciśnieniu 1,8 bar psi P) Fast positionning szybkie ustawienie, obr./min, prąd stały 12 V {1} Nabój z uszczelką i przekładką, co ułatwia serwisowanie LCD podświetlany ekran, szczegόlnie przydatny przy niewystarczającym oświetleniu Precyzyjne ustawianie tłoka z użyciem czujnika optycznego Trzy rodzaje elektronicznych sterowników do wyboru: Storm, Typhoon i Hurrican Zaprogramowane opcje przechowywane są w pamięci Napełnianie uzdatnioną wodą poprawia wydajność regeneracji i czystość zbiornika solanki OPCJE Regeneracja typu upflow, czyli przeciwprądowa Regeneracja typu downflow, czyli współprądowa Filtr (standardowy tłok z przepływem w górę - Upflow, UF; przepływ w dół - Downflow, DF, jest możliwy ze sterownikami Typhoon i Hurricane). Regeneracja inicjowana przez miernik objętościowy, lub czasowy WATER PURIFICATION GŁOWICE - FLECK 1

3 SPECYFIKACJA ROBOCZA SPECYFIKACJA GŁOWICY Materiał głowicy Wlot/wylot Cykle Tlenek polifenylenu (PPO) wzmocniony włóknem szklanym 0,75, 1 lub 1,25 cala 5 (do 7 w zależności od ustawień) NATĘŻENIE PRZEPŁYWU (3,5 BARA NA WLOCIE) SAMA GŁOWICA Ciągłe (Δp = 1 bar) 4,8 m³/h 21 gpm Ciśnienie maksymalne (Δp = 1,8 bara) 6,1 m³/h 27 gpm Kv / Cv* 4,67 5,4 Maks. ciśnienie płukania wstecznego (Δp = 1,8 bara) 17 gpm 3,9 m 3 /h * Cv: Natężenie przepływu samej głowicy w GPM (galony/min.) przy spadku ciśnienia rzędu 0,07 bara REGENERACJA Down flow regeneracja zgodna z kierunkiem przepływu; Up-flow regeneracja w kierunku przeciwnym do przepływu Cykle regulowalne kontroler Storm, Typhoon i Hurricane Typhoon i Hurricane Storm: obliczanie minut Typhoon: minut na cykl Hurricane: minut na cykl INFORMACJE O MIERNIKU OBJĘTOŚCIOWYM Zakres dokładności miernika 1-57 l/min ± 5% Zakres przepustowości miernika (w galonach) Storm: objętość wyliczona Typhoon: Hurricane: 1-999,900 WYMIARY Rura centralna Śr. zew. 1,05 cala, 26,7 mm Wysokość cięcia rury centralnej Na równo z otworem butli ± 5 mm System wtryskarki inżektora solanki Śr. zew. ½ cala DN 15 (15/21 mm) Podłączenie do odpływu 1650 Rurka do solanki ⅜ Podstawa montażowa 2½ 8 NPSM Wysokość (od gwintu cylindra) 9, 228 mm TYPOWE ZASTOSOWANIA Zmiękczacz wody Filtr Ø 6 16 cali (ograniczona maksymalnym rozmiarem inżektora) Ø 8 16 cali (w oparciu o 10 GPM na stopę kw.) * Głowica dostarczana z tłokiem Up-flow - przepływ w górę, który ustawia filtr w trybie pracy z regeneracją w kierunku przeciwnym do przepływu. Tryb pracy filtra z przepływem w dół (Downflow) jest możliwy wyłącznie ze sterownikami Typhoon i Hurricane. INFORMACJE DODATKOWE Wskaźnik elektryczny Ciśnienie Temperatura 12 V DC Hydrostatyczne: 300 psi, 20 barów Ciśnienie robocze: psi, 1,4-8,6 bara F, 1 43 C WATER PURIFICATION GŁOWICE - FLECK 2

4 KARTA NA TECHNICZNA TECHNICZ- STEROWNIKI GŁOWIC FLECK 5800 STEROWNIK STORM/LXT ZALETY I FUNKCJE Łatwiejsze programowanie, tylko 2-4 parametry do programowania w zależności od zastosowania (filtr lub zmiękczacz) Wyświetlacz LCD średniej wielkości z podświetleniem na niebiesko Zaprogramowany wstępnie jako głowica czasowa, objętościowa lub filtr Nadaje się do stosowania w systemach filtracji i zmiękczania KONTROLER TYPHOON/SXT Zwiększona elastyczność, regeneracja faz ustawień Duży wyświetlacz LCD z podświetleniem na niebiesko Możliwość zmiany programowania: wersja czasowa lub objętościowa Nadaje się do stosowania w systemach filtracji i zmiękczania KONTROLER HURRICANE/XTR Wyświetlanie na ekranie dotykowym LCD klasy premium Personalizowane programowanie Ekran pomocy/porad technicznych z opcjonalnymi danymi kontaktowymi sprzedawcy Łatwe programowanie z przyjaznym dla użytkownika interfejsem Wyłączanie po uaktywnieniu alarmu błędu systemowego WATER PURIFICATION GŁOWICE - FLECK 3

5 KARTA NA TECHNICZNA TECHNICZ- PORADNIK DOTYCZĄCY WYMIANY KONTROLERA Poradnik techniczny wymiany kontrolera zawiera opis etapów i czynności niezbędnych przy zamianie jednego kontrolera na inny. Poniższe tabele prezentują elementy głowicy, które należy zaadoptować aby zmienić kontroler i tym samym przejść do innej konfiguracji. SPIS TREŚCI STORM/LXT TYPHOON/SXT HURRICANE/XTR 1. LUB Strony 5-8 TYPHOON/SXT HURRICANE/XTR STORM/LXT 2. LUB Strony 9-12 TYPHOON/SXT HURRICANE/XTR 3. Strony HURRICANE/XTR TYPHOON/SXT 4. Strony WATER PURIFICATION GŁOWICE - FLECK 4

6 STORM/LXT TYPHOON/SXT HURRICANE/XTR LUB KONTROLER SXT / XTR RODZAJ TŁOKA Down flow Up flow ZASTOSOWANIE Zmiękczanie Filtr Zmiękczanie Filtr TYP REGEN. Objętościowy/ Objętościowy/ Objętościowy/ Objętościowy/ Down flow - regeneracja zgodna z kierunkiem przepływu Zmiękczanie Objętościowy/ LXT Up flow Zmiękczanie Filtr Objętościowy/ Objętościowy/ Wymień wtryskiwacz Wymień wtryskiwacz Wymień wtryskiwacz Wymień wtryskiwacz Zmień BLFC i DLFC Zmień BLFC i DLFC * Aby przełączyć z trybu filtra na tryb zmiękczacza i odwrotnie należy dostosować rozmiar DLFC do mediów i rozmiaru cylindra ** Zastąpić sterownik LXT sterownikiem SXT/XTR *** Aby przełączyć z trybu zmiękczacza na tryb filtra należy zamknąć zawór lub zastąpić go korkiem. Aby przełączyć z trybu filtra na tryb zmiękczacza należy dodać na górze mieszalnika mieszacz zewnętrzny lub mieszacz z jarzmem UWAGA: Bez względu na zmianę w przypadku zmiany wielkości cylindra w stosunku do wstępnej konfiguracji należy dostosować wtryskiwacz, DLFC i BLFC. UWAGA: Jeżeli kupujemy głowicę Pentair w trybie filtra, jest ona zawsze dostarczana z tłokiem UF (Upflow). 5 WATER PURIFICATION GŁOWICE - FLECK WATER PURIFICATION GŁOWICE - FLECK 6

7 LISTA CZĘŚCI CZĘŚĆ ZAMIENNA NR REFERENCYJNY OPIS ILOŚĆ W OPAKOWANIU Turbine Meter assy 3/4 turbine SE / SXT 1 Upflow piston BR61838 Piston assy, UF, Down flow piston BR61837 Piston assy, DF, BLFC (filter softening) BLFC plug assy 10 BLFC (filter softening) BLFC assy BLFC (filter softening) BLFC assy BLFC (filter softening) BLFC assy BLFC (filter softening) BLFC assy Mixing Mixing assy resid 10 Plug Mixing brass plug assy 5 DLFC DLFC & hose barb bent 2510/ DLFC DLFC & hose barb bent 2510/ gpm 10 DLFC DLFC & hose barb bent 2510/ DLFC DLFC & hose barb bent 2510/ DLFC DLFC & hose barb bent 2510/ gpm 10 DLFC DLFC & hose barb bent 2510/ DLFC DLFC & hose barb bent 2510/ gpm 10 DLFC DLFC & hose barb bent 2510/ DLFC DLFC & hose barb bent 2510/ gpm 10 DLFC DLFC & hose barb bent 2510/ gpm 10 DLFC DLFC & hose barb bent 2510/ DLFC DLFC & hose barb bent 2510/ gpm 10 Yoke Yoke brass 1 BSP assy with mixing 24 WATER PURIFICATION GŁOWICE - FLECK 7

8 LISTA CZĘŚCI (CIĄG DALSZY) CZĘŚĆ ZAMIENNA CZĘŚĆ ZAMIENNA OPIS ILOŚĆ W OPAKOWANIU LXT controller V580LC-001 Storm 5800/1600 timeclock 1 LXT controller V580LC-002 Storm 5800/1600 timeclock UF 1 LXT controller V580LC-003 Storm 5800 filter 1 LXT controller V580LR-001 Storm 5800/1600 meter 1 LXT controller V580LR-002 Storm 5800/1600 meter UF 1 SXT controller V580SC-001 Typhoon 5800/1600 timeclock 1 SXT controller V580SC-003 Typhoon 5800/1600 timeclock UF 1 SXT controller V580SC-004 Typhoon 5800 filter 1 SXT controller V580SR-001 Typhoon 5800/1600 meter 1 SXT controller V580SR-002 Typhoon 5800/1600 meter 1 SXT controller V580SR-003 Typhoon 5800/1600 meter UF 1 XTR controller V580XC-001 Hurricane 5800/1600 timeclock 1 XTR controller V580XR-001 Hurricane 5800/1600 meter 1 XTR controller V580XR-002 Hurricane 5800/1600 up-flow meter 1 Injector Injector assy, 1600, # 000, Brown 1 Injector Injector assy, 1600, # 00 Purple 1 Injector Injector assy, 1600, # 0, Red 1 Injector Injector assy, 1600, # 1, White 1 Injector Injector assy, 1600, # 2, Blue 1 Injector Injector assy, 1600, # 3, Yellow 1 WATER PURIFICATION GŁOWICE - FLECK 8

9 TYPHOON/SXT HURRICANE/XTR STORM/LXT LUB STEROWNIK LXT RODZAJ TŁOKA Down flow Upflow ZASTOSOWANIE Zmiękczanie Zmiękczanie Filtr TYP REGEN. Objętościowy / Objętościowy / Objętościowy / SXT / XTR Down flow Upflow - regeneracja w kierunku przeciwnym do przepływu Filtr Zmiękczanie Filtr Zmiękczanie objętościowy / Zmień kontroler ** Zmień kontroler ** Zmień kontroler ** Zmień BLFC i DLFC Zmień BLFC i DLFC * Aby przełączyć z trybu filtra na tryb zmiękczacza i odwrotnie należy dostosować rozmiar DLFC do mediów i rozmiaru cylindra ** Zastąpić sterownik LXT sterownikiem SXT/XTR *** Aby przełączyć z trybu zmiękczacza na tryb filtra należy zamknąć zawór lub zastąpić go korkiem. Aby przełączyć z trybu filtra na tryb zmiękczacza należy dodać na górze mieszalnika mieszacz zewnętrzny lub mieszacz z jarzmem UWAGA: Bez względu na zmianę w przypadku zmiany wielkości cylindra w stosunku do wstępnej konfiguracji należy dostosować wtryskiwacz, DLFC i BLFC. UWAGA: Jeżeli kupujemy głowicę Pentair w trybie filtra, jest ona zawsze dostarczana z tłokiem UF (Upflow). 9 WATER PURIFICATION GŁOWICE - FLECK WATER PURIFICATION GŁOWICE - FLECK 10

11 LISTA CZĘŚCI (CIĄG DALSZY) CZĘŚĆ ZAMIENNA NR REFERENCYJNY OPIS ILOŚĆ W OPAKOWANIU LXT controller V580LC-001 Storm 5800/1600 timeclock 1 LXT controller V580LC-002 Storm 5800/1600 timeclock UF 1 LXT controller V580LC-003 Storm 5800 filter 1 LXT controller V580LR-001 Storm 5800/1600 meter 1 LXT controller V580LR-002 Storm 5800/1600 meter UF 1 SXT controller V580SC-001 Typhoon 5800/1600 timeclock 1 SXT controller V580SC-003 Typhoon 5800/1600 timeclock UF 1 SXT controller V580SC-004 Typhoon 5800 filter 1 SXT controller V580SR-001 Typhoon 5800/1600 meter 1 SXT controller V580SR-002 Typhoon 5800/1600 meter 1 SXT controller V580SR-003 Typhoon 5800/1600 meter UF 1 XTR controller V580XC-001 Hurricane 5800/1600 timeclock 1 XTR controller V580XR-001 Hurricane 5800/1600 meter 1 XTR controller V580XR-002 Hurricane 5800/1600 up-flow meter 1 Injector Injector assy, 1600, # 000, Brown 1 Injector Injector assy, 1600, # 00 Purple 1 Injector Injector assy, 1600, # 0, Red 1 Injector Injector assy, 1600, # 1, White 1 Injector Injector assy, 1600, # 2, Blue 1 Injector Injector assy, 1600, # 3, Yellow 1 WATER PURIFICATION GŁOWICE - FLECK 12

12 TYPHOON/SXT HURRICANE/XTR KONTROLER XTR RODZAJ TŁOKA Down flow Upflow ZASTOSOWANIE Zmiękczanie Filtr Zmiękczanie Filtr TYP REGEN. Objętościowy / Objętościowy / Objętościowy / Objętościowy / SXT Down flow Upflow Zmiękczanie Filtr Zmiękczanie Filtr Mieszanie ** * Aby przełączyć z trybu filtra na tryb zmiękczacza i odwrotnie należy dostosować rozmiar DLFC do mediów i rozmiaru cylindra ** Zastąpić sterownik LXT sterownikiem SXT/XTR *** Aby przełączyć z trybu zmiękczacza na tryb filtra należy zamknąć zawór lub zastąpić go korkiem. Aby przełączyć z trybu filtra na tryb zmiękczacza należy dodać na górze mieszalnika mieszacz zewnętrzny lub mieszacz z jarzmem Zmień BLFC i DLFC Zmień BLFC i DLFC UWAGA: Bez względu na zmianę w przypadku zmiany wielkości cylindra w stosunku do wstępnej konfiguracji należy dostosować wtryskiwacz, DLFC i BLFC. UWAGA: Jeżeli kupujemy głowicę Pentair w trybie filtra, jest ona zawsze dostarczana z tłokiem UF (Upflow). 13 WATER PURIFICATION GŁOWICE - FLECK WATER PURIFICATION GŁOWICE - FLECK 14

14 LISTA CZĘŚCI (CIĄG DALSZY) CZĘŚĆ ZAMIENNA NR REFERENCYJNY OPIS ILOŚĆ W OPAKOWANIU LXT controller V580LC-001 Storm 5800/1600 timeclock 1 LXT controller V580LC-002 Storm 5800/1600 timeclock UF 1 LXT controller V580LC-003 Storm 5800 filter 1 LXT controller V580LR-001 Storm 5800/1600 meter 1 LXT controller V580LR-002 Storm 5800/1600 meter UF 1 SXT controller V580SC-001 Typhoon 5800/1600 timeclock 1 SXT controller V580SC-003 Typhoon 5800/1600 timeclock UF 1 SXT controller V580SC-004 Typhoon 5800 filter 1 SXT controller V580SR-001 Typhoon 5800/1600 meter 1 SXT controller V580SR-002 Typhoon 5800/1600 meter 1 SXT controller V580SR-003 Typhoon 5800/1600 meter UF 1 XTR controller V580XC-001 Hurricane 5800/1600 timeclock 1 XTR controller V580XR-001 Hurricane 5800/1600 meter 1 XTR controller V580XR-002 Hurricane 5800/1600 up-flow meter 1 Injector Injector assy, 1600, # 000, Brown 1 Injector Injector assy, 1600, # 00 Purple 1 Injector Injector assy, 1600, # 0, Red 1 Injector Injector assy, 1600, # 1, White 1 Injector Injector assy, 1600, # 2, Blue 1 Injector Injector assy, 1600, # 3, Yellow 1 WATER PURIFICATION GŁOWICE - FLECK 16

15 HURRICANE/XTR TYPHOON/SXT KONTROLER SXT RODZAJ TŁOKA Down flow Upflow ZASTOSOWANIE Zmiękczanie Filtr Zmiękczanie Filtr TYP REGEN. Objętościowy / Objętościowy / Objętościowy / Objętościowy / XTR Down flow Upflow Filtr Zmiękczanie Filtr Zmiękczanie objętościowy / Mieszanie ** Zmień BLFC i DLFC Zmień BLFC i DLFC * Aby przełączyć z trybu filtra na tryb zmiękczacza i odwrotnie należy dostosować rozmiar DLFC do mediów i rozmiaru cylindra ** Zastąpić sterownik LXT sterownikiem SXT/XTR *** Aby przełączyć z trybu zmiękczacza na tryb filtra należy zamknąć zawór lub zastąpić go korkiem. Aby przełączyć z trybu filtra na tryb zmiękczacza należy dodać na górze mieszalnika mieszacz zewnętrzny lub mieszacz z jarzmem UWAGA: Bez względu na zmianę w przypadku zmiany wielkości cylindra w stosunku do wstępnej konfiguracji należy dostosować wtryskiwacz, DLFC i BLFC. UWAGA: Jeżeli kupujemy głowicę Pentair w trybie filtra, jest ona zawsze dostarczana z tłokiem UF (Upflow). 17 WATER PURIFICATION GŁOWICE - FLECK WATER PURIFICATION GŁOWICE - FLECK 18

17 LISTA CZĘŚCI (CIĄG DALSZY) CZĘŚĆ ZAMIENNA NR REFERENCYJNY OPIS ILOŚĆ W OPAKOWANIU LXT controller V580LC-001 Storm 5800/1600 timeclock 1 LXT controller V580LC-002 Storm 5800/1600 timeclock UF 1 LXT controller V580LC-003 Storm 5800 filter 1 LXT controller V580LR-001 Storm 5800/1600 meter 1 LXT controller V580LR-002 Storm 5800/1600 meter UF 1 SXT controller V580SC-001 Typhoon 5800/1600 timeclock 1 SXT controller V580SC-003 Typhoon 5800/1600 timeclock UF 1 SXT controller V580SC-004 Typhoon 5800 filter 1 SXT controller V580SR-001 Typhoon 5800/1600 meter 1 SXT controller V580SR-002 Typhoon 5800/1600 meter 1 SXT controller V580SR-003 Typhoon 5800/1600 meter UF 1 XTR controller V580XC-001 Hurricane 5800/1600 timeclock 1 XTR controller V580XR-001 Hurricane 5800/1600 meter 1 XTR controller V580XR-002 Hurricane 5800/1600 up-flow meter 1 Injector Injector assy, 1600, # 000, Brown 1 Injector Injector assy, 1600, # 00 Purple 1 Injector Injector assy, 1600, # 0, Red 1 Injector Injector assy, 1600, # 1, White 1 Injector Injector assy, 1600, # 2, Blue 1 Injector Injector assy, 1600, # 3, Yellow 1 WATER PURIFICATION GŁOWICE - FLECK 20 MKT-TS-015-PL-D
