1 Kompaktowe urządzenie do uzdatniania wody ZM-WORK25EC-A Usuwa i redukuje mangan, żelazo, amoniak, związki organiczne oraz zmiękcza wodę. Związki żelaza i manganu są jedną z głównych przyczyn złego smaku i zapachu wody. Powodują również jej nienaturalne zabarwienie, uszkadzają armaturę i mają negatywny wpływ na ludzki organizm. Amoniak jest toksycznym, szkodliwym dla zdrowia związkiem, który charakteryzuje się silnym zapachem. Twardość powoduje niszczenie pranych tkanin, plami je, a także podrażnia skórę oraz psuje smak potraw i napojów. Gdzie montujemy urządzenie? W instalacjach domowych i przemysłowych, również tych z własnym ujęciem. Urządzenie znajduje zastosowanie tam, gdzie woda jest twarda, a ilość żelaza, manganu i amoniaku przekracza normy spożycia. Model Dane urządzenia: Głowica sterująca Ilość złoża Przepływ normalny Przepływ max Przyłącza Zużycie soli Zużycie wody do regeneracji Czas regeneracji Wymiary Maksymalne dopuszczalne parametry wody: Twardość Żelazo Mangan Jon amonowy Utlenialność Spadek ciśnienia podczas pracy Ciśnienie robocze Temperatura wody ze źródła Poziom usuwania ciał stałych Pobór mocy litry 3 m /h 3 m /h kg 3 m min cm mgcaco 3/l mg/l mg/l ppm ppm KMnO bar bar C m 4 ZM-WORK25EC-A Głowica objętościowa RX 25 1,3 1,8 1 2,5-3,8* 0,25-0,38* * 110 x 35 x ,28 5, V/50Hz PZH

Amoniak jest toksycznym, szkodliwym dla zdrowia związkiem, który charakteryzuje się silnym zapachem.

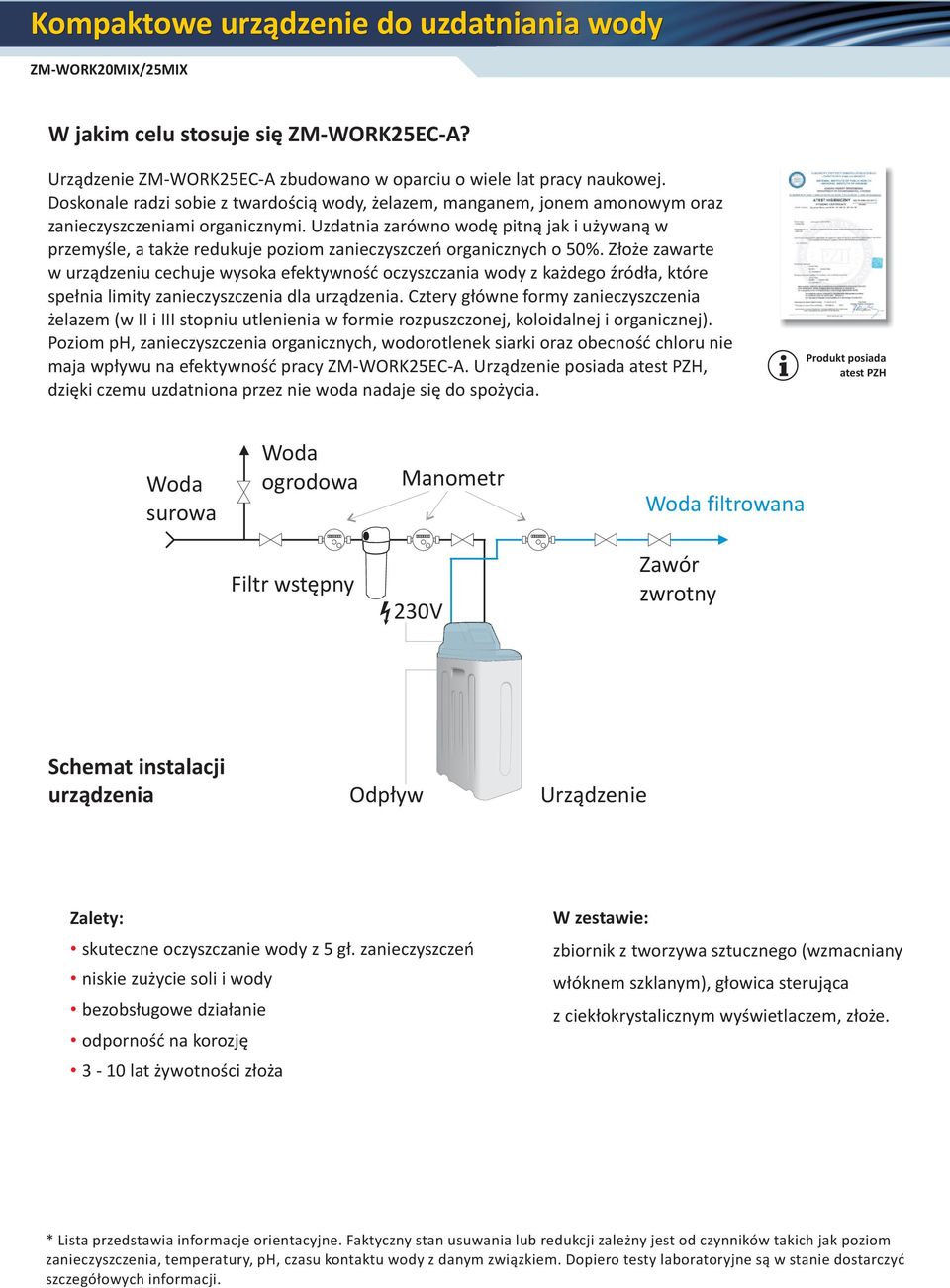

2 Kompaktowe urządzenie do uzdatniania wody ZM-WORK20MIX/25MIX W jakim celu stosuje się ZM-WORK25EC-A? Urządzenie ZM-WORK25EC-A zbudowano w oparciu o wiele lat pracy naukowej. Doskonale radzi sobie z twardością wody, żelazem, manganem, jonem amonowym oraz zanieczyszczeniami organicznymi. Uzdatnia zarówno wodę pitną jak i używaną w przemyśle, a także redukuje poziom zanieczyszczeń organicznych o 50%. Złoże zawarte w urządzeniu cechuje wysoka efektywność oczyszczania wody z każdego źródła, które spełnia limity zanieczyszczenia dla urządzenia. Cztery główne formy zanieczyszczenia żelazem (w II i III stopniu utlenienia w formie rozpuszczonej, koloidalnej i organicznej). Poziom ph, zanieczyszczenia organicznych, wodorotlenek siarki oraz obecność chloru nie maja wpływu na efektywność pracy ZM-WORK25EC-A. Urządzenie posiada atest PZH, dzięki czemu uzdatniona przez nie woda nadaje się do spożycia. Produkt posiada atest PZH Woda surowa Woda ogrodowa Manometr Woda filtrowana Filtr wstępny 230V Zawór zwrotny Schemat instalacji urządzenia Odpływ Urządzenie Zalety: skuteczne oczyszczanie wody z 5 gł. zanieczyszczeń niskie zużycie soli i wody bezobsługowe działanie odporność na korozję 3-10 lat żywotności złoża W zestawie: zbiornik z tworzywa sztucznego (wzmacniany włóknem szklanym), głowica sterująca z ciekłokrystalicznym wyświetlaczem, złoże. * Lista przedstawia informacje orientacyjne. Faktyczny stan usuwania lub redukcji zależny jest od czynników takich jak poziom zanieczyszczenia, temperatury, ph, czasu kontaktu wody z danym związkiem. Dopiero testy laboratoryjne są w stanie dostarczyć szczegółowych informacji.

Uzdatnia zarówno wodę pitną jak i używaną w przemyśle, a także redukuje poziom zanieczyszczeń organicznych o 50%.

3 Jak usunąć 5 zanieczyszczeń za pomocą jednego złoża? 1 FILTR ROZWIĄZUJE PROBLEMÓW Z WODĄ 1 TWARDOŚĆ 2 ŻELAZO 3 MANGAN 4 AMONIAK 5 ORGANIKA Zanieczyszczenia takie jak: twardość, mangan, żelazo, naturalne substancje organiczne, amoniak w wodzie z własnego ujęcia często występują razem.

AMONIAK 5 ORGANIKA Zanieczyszczenia takie jak: twardość, mangan,

4 Rozwiązanie: ECOMIX Zaawansowane wielofunkcyjne złoże zmiękczające Usuwa: twardość, mangan, żelazo, naturalne substancje organiczne, amoniak. Główne zalety: usuwa żelazo (ferryt, koloidalne i organiczne), usuwa mangan, usuwa naturalne substancje organiczne, pracuje przy niskim TDS (całkowita ilość rozpuszczonych substancji stałych), niskiej twardości i wysokim stężeniu siarkowodoru (H S), 2 działa w normalnych zmiękczaczach, posiada najwyższe limity żelaza i manganu.

Główne zalety: usuwa żelazo (ferryt, koloidalne i organiczne), usuwa mangan, usuwa naturalne substancje organiczne,

5 Systemy oparte na złożu ECOMIX: Stacja 3 Przepływ (m /h) nominalny / max Ilość złoża (l) Zużycie soli (kg) w procesie regeneracji Max poziom żelaza (ppm) ZM-WORK 17EC-A ZM-WORK 35EC-A ZM-WORK 54EC-A ZM-WORK 54EC-A 1,3 / 1,8 1,3 / 1,8 1,3 / 1,8 1,8 / 2, ,5 3,5 4,2 5, Tradycyjne rozwiązania złoże katalityczne jonit węgiel aktywny zeolit konieczność przeprowadzenia dokładnych badań wody niska wydajność wysoka cena duże zapotrzebowanie na serwis

1,3 / 1,8 1,8 / 2,5 12 25 37 50 2,5 3,5 4,2 5,6 3 8 15 15 Tradycyjne rozwiązania złoże katalityczne jonit węgiel

6 W 1999 r. zakończono prace nad złożem ECOMIX, które pozwala na rozwiązanie wszystkich problemów z wodą za pomocą jednego filtra. Pozostałe rozwiązania: Zeolit Problemy: nie usuwa naturalnych substancji organicznych czułe na TDS*, twardość, siarkowodór oraz związki organiczne wysoka konsumpcja soli ograniczona wydajność redukcji żelaza i manganu * TDS (Total Dissolved Solids) - zawartość substancji rozpuszczonych, podawana w mg/l lub ppm (parts per million, jednostka stężenia, która określa ile cząsteczek danego związku przypada na 1 milion cząsteczek roztworu).

organiczne wysoka konsumpcja soli ograniczona wydajność redukcji żelaza i manganu * TDS (Total Dissolved Solids) - zawartość substancji

7 Pozostałe rozwiązania: Mieszanki złóż Problemy: każda woda wymaga innych proporcji składników złoża należy wziąć pod uwagę aniony następuje zanieczyszczenie złoża przez żelazo i substancje organiczne Czym jest ECOMIX? Złoże ECOMIX jest jonowymienną i adsorpcyjną* mieszanką różnych składników. * Adsorpcja to proces wiązania się cząsteczek, atomów lub jonów na powierzchni lub granicy faz fizycznych. Towarzyszy często procesowi wymiany jonowej.

Złoże ECOMIX jest jonowymienną i adsorpcyjną* mieszanką różnych składników.

8 materiał obojętny - wykorzystywany przy redukcji żelaza i rozwarstwianiu złoża podczas płukania wstecznego zmodyfikowane złoże adsorpcyjne do redukcji żelaza i manganu zmodyfikowane złoże adsorpcyjne do redukcji substancji organicznych jonit (substancja służąca do przeprowadzenia wymiany jonowej; mieszanina lub roztwór przepuszczony przez jonit wzbogaca się lub traci określony jon) podłoże z piasku kwarcowego Jak to działa? Ecomix wykorzystuje następujące procesy: wymiana jonowa adsorpcja kataliza* koagulacja kontaktowa** * przyspieszenie szybkości reakcji chemicznej ** łączenie się cząstek w większe agregaty

mieszanina lub roztwór przepuszczony przez jonit wzbogaca się lub traci określony jon) podłoże z piasku kwarcowego Jak to działa?

9 Istnieją dwa typy złoża ECOMIX: Atype 4 w 1 - do rozwiązywania większości problemów z wodą. Bardziej popularne, duża wydajność w usuwaniu twardości, żelaza, manganu i amoniaku. Usuwa 50% materii organicznej. Ctype 5 w 1 - zalecane gdy oprócz 4 podstawowych typów zanieczyszczeń zachodzi konieczność usunięcia substancji organicznych Specyfikacja Waga/obj. Max temp. pracy 0,8 kg/l 40 C Atype ph Min. wys. zasypu Optymalna wys. zasypu mm 800 mm

10 Atype Przepływ praca płukanie wsteczne napuszczanie wody do zbiornika solanki płukanie gpm/sq.ft m/h Obj. wolna od złoża > 40% Atype zużycie wody 4-6 regenerant 10-8%

ft 8-10 4-6 1-2 4-6 m/h 20-25 10-15 3-5 10-15 Obj.

11 Limit stężenia Twardość Żelazo Mangan NSO* gpg ppm CaCO 3 ppm ppm ppm O Amoniak ppm 4 * Naturalne substancje organiczne Wydajność Atype Ctype 50% 97% 98% 98% 90% 80% Obliczenia Do wykonania obliczeń bierzemy pod uwagę tylko twardość wody: Atype 0,75 eq/l (37,5 g CaCO /l) 3 Ctype 0,65 eq/l (32,5 g CaCO /l) 3 Regeneracja: 100 g NaCl/l złoża

80% Obliczenia Do wykonania obliczeń bierzemy pod uwagę tylko twardość wody: Atype 0,75

12 Instalacja urządzeń opartych na złożu ECOMIX Zalecane ciśn psi Woda surowa Woda ogrodowa Manometr Woda filtrowana Filtr wstępny Wymagany filtr wstępny 230V Zawór zwrotny Do obliczeń używamy tylko parametru twardości Odciek max 2-3 m Odpływ Regeneracja wymagana po instalacji Podsumowanie Złoże ECOMIX: zmiękczanie, usunięcie żelaza, manganu, amoniaku i substancji organicznych wydajność przy żelazie koloidalnym i organicznym uniwersalne złoże na całą gamę problemów współpraca ze zwykłymi zmiękczaczami

obliczeń używamy tylko parametru twardości Odciek max 2-3 m Odpływ Regeneracja wymagana po instalacji Podsumowanie Złoże
