1 Aparaty grzewczo-wentylacyjne Sprawność ponad 91,5%! Zwarta budowa - idealne w przypadku małej ilości miejsca Instalacja w pomieszczeniach zamkniętych lub posiadających otwarty przewód kominowy Palniki z automatycznym zapłonem oraz zdalnym odcięciem zasilania i funkcją resetowania we wszystkich modelach Poziome i pionowe rozprowadzanie powietrza Światełko informujące o włączonym odcięciu zasilania Długa żywotność dzięki zastosowaniu wymienników ciepła ze stali aluminizowanej Montaż podwieszony, lub na ścianie pozwala zaoszczędzić cenną przestrzeń roboczą i gwarantuje elastyczność Zdalne sterowanie wentylatorem umożliwia recyrkulację powietrza w lecie Pionowe szczeliny wentylacyjne i zestaw do montażu ściennego są dostępne jako opcje Mniejsze wymiary umożliwiają łatwiejszy montaż i obniżają koszty transportu Łatwa instalacja, konserwacja i obsługa dzięki zastosowaniu czopów do przewodu kominowego oraz możliwości wyboru tylnego lub górnego dopływu powietrza Jakość w każdym języku 0063

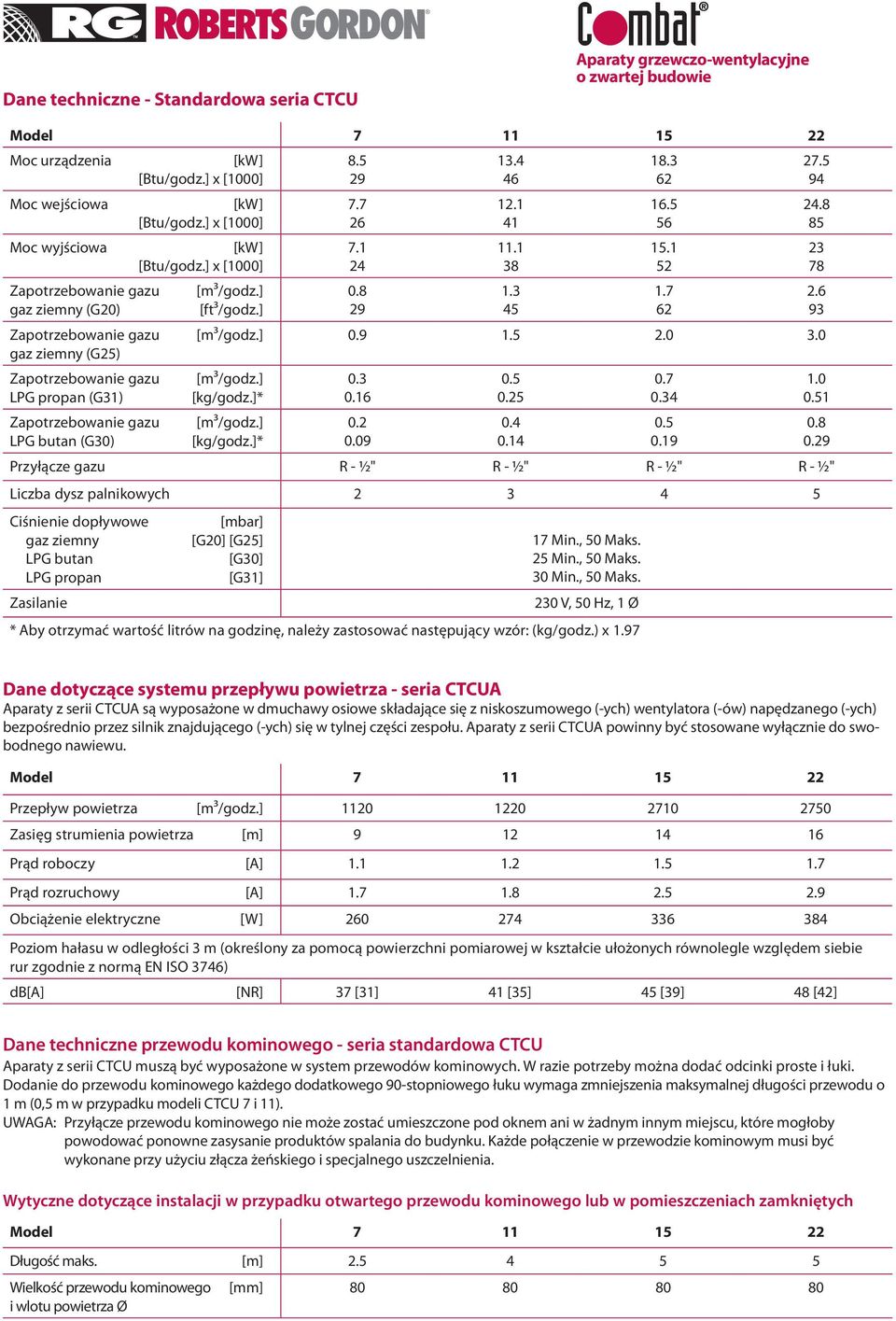

2 Dane techniczne - Standardowa seria CTCU Aparaty grzewczo-wentylacyjne Moc urządzenia Moc wejściowa Moc wyjściowa gaz ziemny (G20) gaz ziemny (G25) LPG propan (G31) LPG butan (G30) [kw] [Btu/godz.] x [1000] [kw] [Btu/godz.] x [1000] [kw] [Btu/godz.] x [1000] [ft³/godz.] [kg/godz.]* [kg/godz.]* Przyłącze gazu R - ½" R - ½" R - ½" R - ½" Liczba dysz palnikowych Ciśnienie dopływowe gaz ziemny LPG butan LPG propan Zasilanie [mbar] [G20] [G25] [G30] [G31] Min., 50 Maks. 25 Min., 50 Maks. 30 Min., 50 Maks. 230 V, 50 Hz, 1 Ø * Aby otrzymać wartość litrów na godzinę, należy zastosować następujący wzór: (kg/godz.) x Dane dotyczące systemu przepływu powietrza - seria CTCUA Aparaty z serii CTCUA są wyposażone w dmuchawy osiowe składające się z niskoszumowego (-ych) wentylatora (-ów) napędzanego (-ych) bezpośrednio przez silnik znajdującego (-ych) się w tylnej części zespołu. Aparaty z serii CTCUA powinny być stosowane wyłącznie do swobodnego nawiewu. Przepływ powietrza Zasięg strumienia powietrza [m] Prąd roboczy [A] Prąd rozruchowy [A] Obciążenie elektryczne [W] Poziom hałasu w odległości 3 m (określony za pomocą powierzchni pomiarowej w kształcie ułożonych równolegle względem siebie rur zgodnie z normą EN ISO 3746) db[a] [NR] 37 [31] 41 [35] 45 [39] 48 [42] Dane techniczne przewodu kominowego - seria standardowa CTCU Aparaty z serii CTCU muszą być wyposażone w system przewodów kominowych. W razie potrzeby można dodać odcinki proste i łuki. Dodanie do przewodu kominowego każdego dodatkowego 90-stopniowego łuku wymaga zmniejszenia maksymalnej długości przewodu o 1 m (0,5 m w przypadku modeli CTCU 7 i 11). UWAGA: Przyłącze przewodu kominowego nie może zostać umieszczone pod oknem ani w żadnym innym miejscu, które mogłoby powodować ponowne zasysanie produktów spalania do budynku. Każde połączenie w przewodzie kominowym musi być wykonane przy użyciu złącza żeńskiego i specjalnego uszczelnienia. Wytyczne dotyczące instalacji w przypadku otwartego przewodu kominowego lub w pomieszczeniach zamkniętych Długość maks. [m] Wielkość przewodu kominowego [mm] i wlotu powietrza Ø

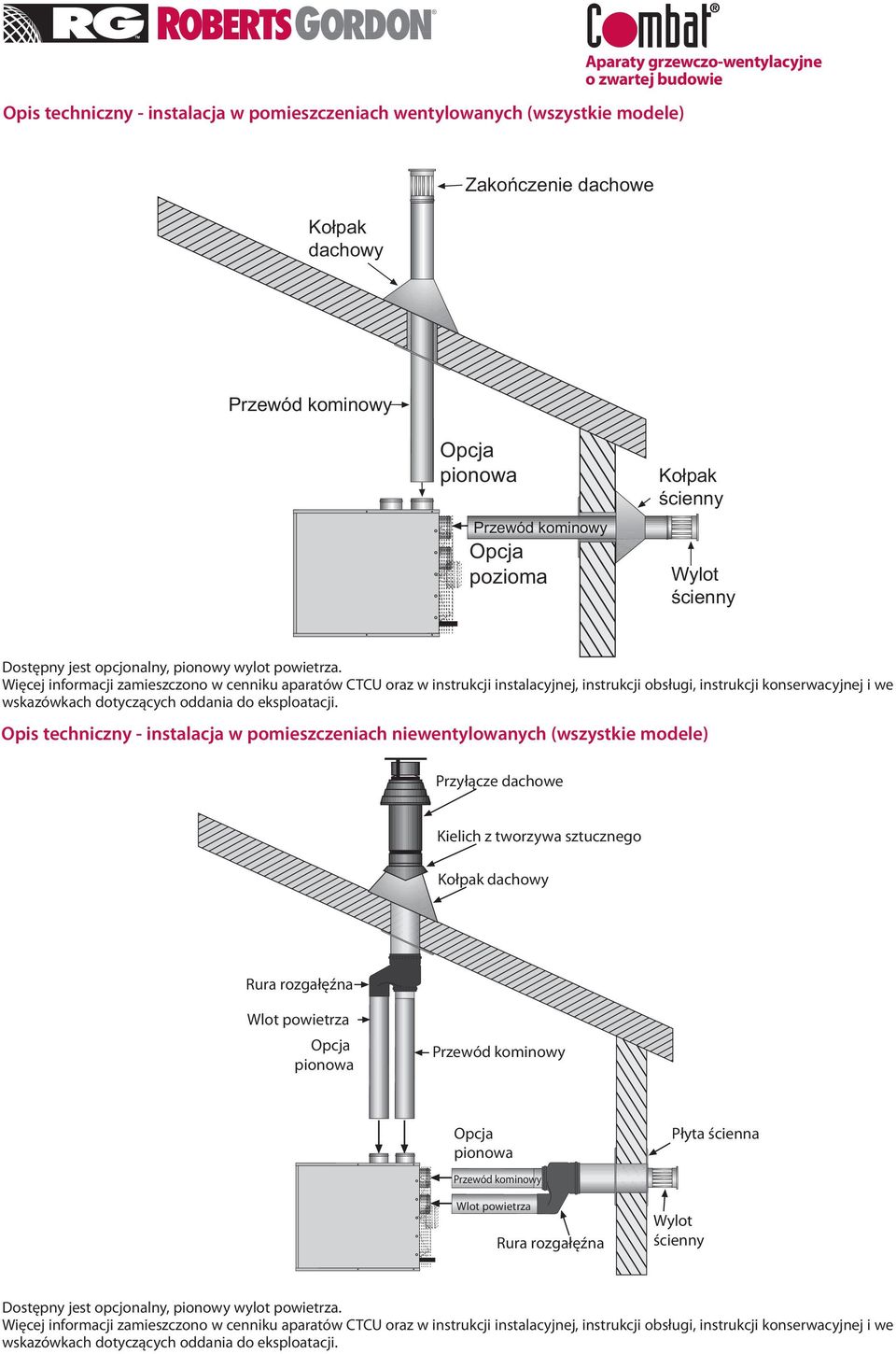

3 Opis techniczny - instalacja w pomieszczeniach wentylowanych (wszystkie modele) Aparaty grzewczo-wentylacyjne Kołpak dachowy Zakończenie dachowe pionowa pozioma Kołpak ścienny Wylot ścienny Dostępny jest opcjonalny, pionowy wylot powietrza. Więcej informacji zamieszczono w cenniku aparatów CTCU oraz w instrukcji instalacyjnej, instrukcji obsługi, instrukcji konserwacyjnej i we wskazówkach dotyczących oddania do eksploatacji. Opis techniczny - instalacja w pomieszczeniach niewentylowanych (wszystkie modele) Przyłącze dachowe Kielich z tworzywa sztucznego Kołpak dachowy Rura rozgałęźna pionowa pionowa Płyta ścienna Rura rozgałęźna Wylot ścienny Dostępny jest opcjonalny, pionowy wylot powietrza. Więcej informacji zamieszczono w cenniku aparatów CTCU oraz w instrukcji instalacyjnej, instrukcji obsługi, instrukcji konserwacyjnej i we wskazówkach dotyczących oddania do eksploatacji.

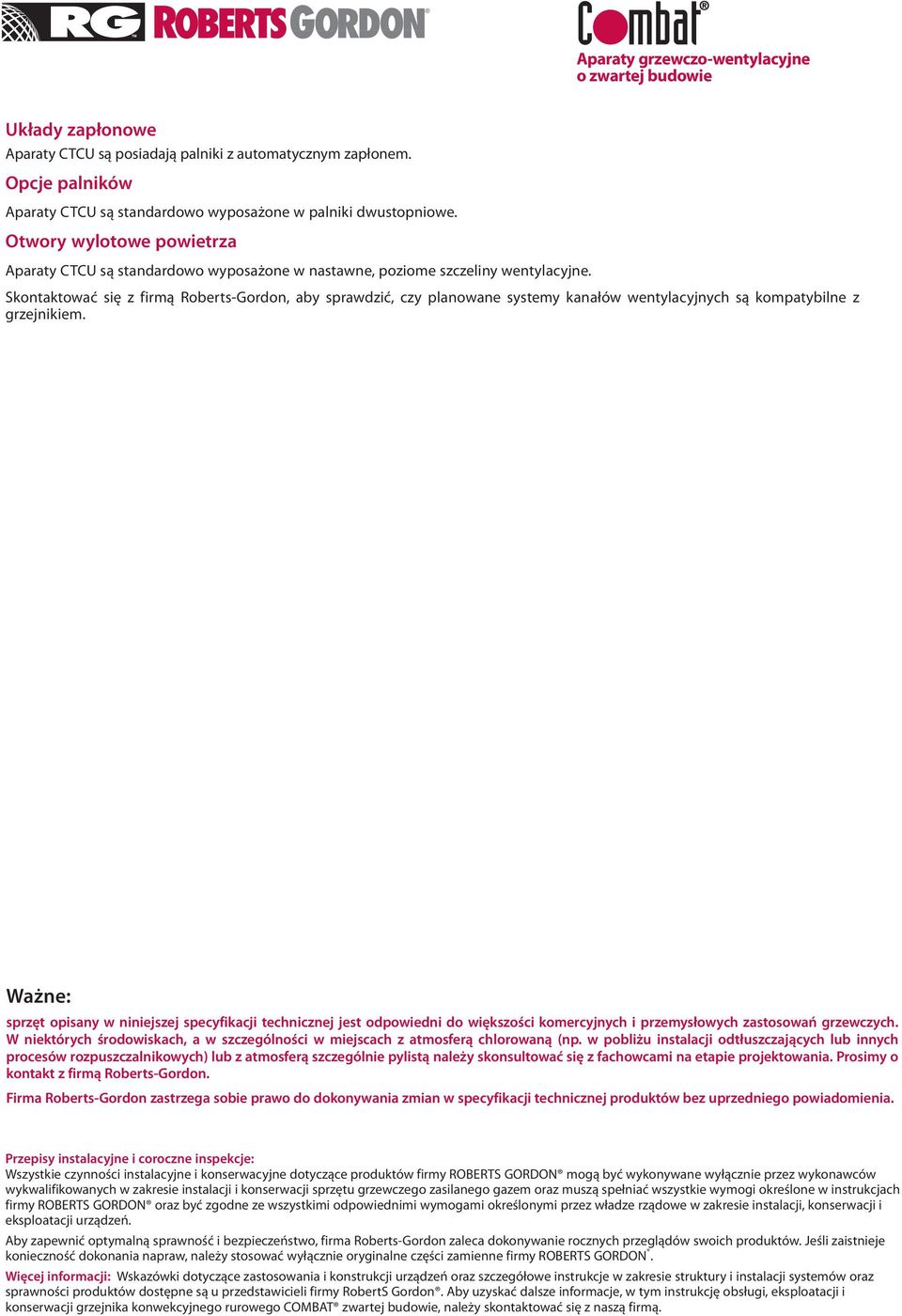

4 Aparaty grzewczo-wentylacyjne Układy zapłonowe Aparaty CTCU są posiadają palniki z automatycznym zapłonem. Opcje palników Aparaty CTCU są standardowo wyposażone w palniki dwustopniowe. Otwory wylotowe powietrza Aparaty CTCU są standardowo wyposażone w nastawne, poziome szczeliny wentylacyjne. Skontaktować się z firmą Roberts-Gordon, aby sprawdzić, czy planowane systemy kanałów wentylacyjnych są kompatybilne z grzejnikiem. Ważne: sprzęt opisany w niniejszej specyfikacji technicznej jest odpowiedni do większości komercyjnych i przemysłowych zastosowań grzewczych. W niektórych środowiskach, a w szczególności w miejscach z atmosferą chlorowaną (np. w pobliżu instalacji odtłuszczających lub innych procesów rozpuszczalnikowych) lub z atmosferą szczególnie pylistą należy skonsultować się z fachowcami na etapie projektowania. Prosimy o kontakt z firmą Roberts-Gordon. Firma Roberts-Gordon zastrzega sobie prawo do dokonywania zmian w specyfikacji technicznej produktów bez uprzedniego powiadomienia. Przepisy instalacyjne i coroczne inspekcje: Wszystkie czynności instalacyjne i konserwacyjne dotyczące produktów firmy ROBERTS GORDON mogą być wykonywane wyłącznie przez wykonawców wykwalifikowanych w zakresie instalacji i konserwacji sprzętu grzewczego zasilanego gazem oraz muszą spełniać wszystkie wymogi określone w instrukcjach firmy ROBERTS GORDON oraz być zgodne ze wszystkimi odpowiednimi wymogami określonymi przez władze rządowe w zakresie instalacji, konserwacji i eksploatacji urządzeń. Aby zapewnić optymalną sprawność i bezpieczeństwo, firma Roberts-Gordon zaleca dokonywanie rocznych przeglądów swoich produktów. Jeśli zaistnieje konieczność dokonania napraw, należy stosować wyłącznie oryginalne części zamienne firmy ROBERTS GORDON. Więcej informacji: Wskazówki dotyczące zastosowania i konstrukcji urządzeń oraz szczegółowe instrukcje w zakresie struktury i instalacji systemów oraz sprawności produktów dostępne są u przedstawicieli firmy RobertS Gordon. Aby uzyskać dalsze informacje, w tym instrukcję obsługi, eksploatacji i konserwacji grzejnika konwekcyjnego rurowego COMBAT zwartej budowie, należy skontaktować się z naszą firmą.

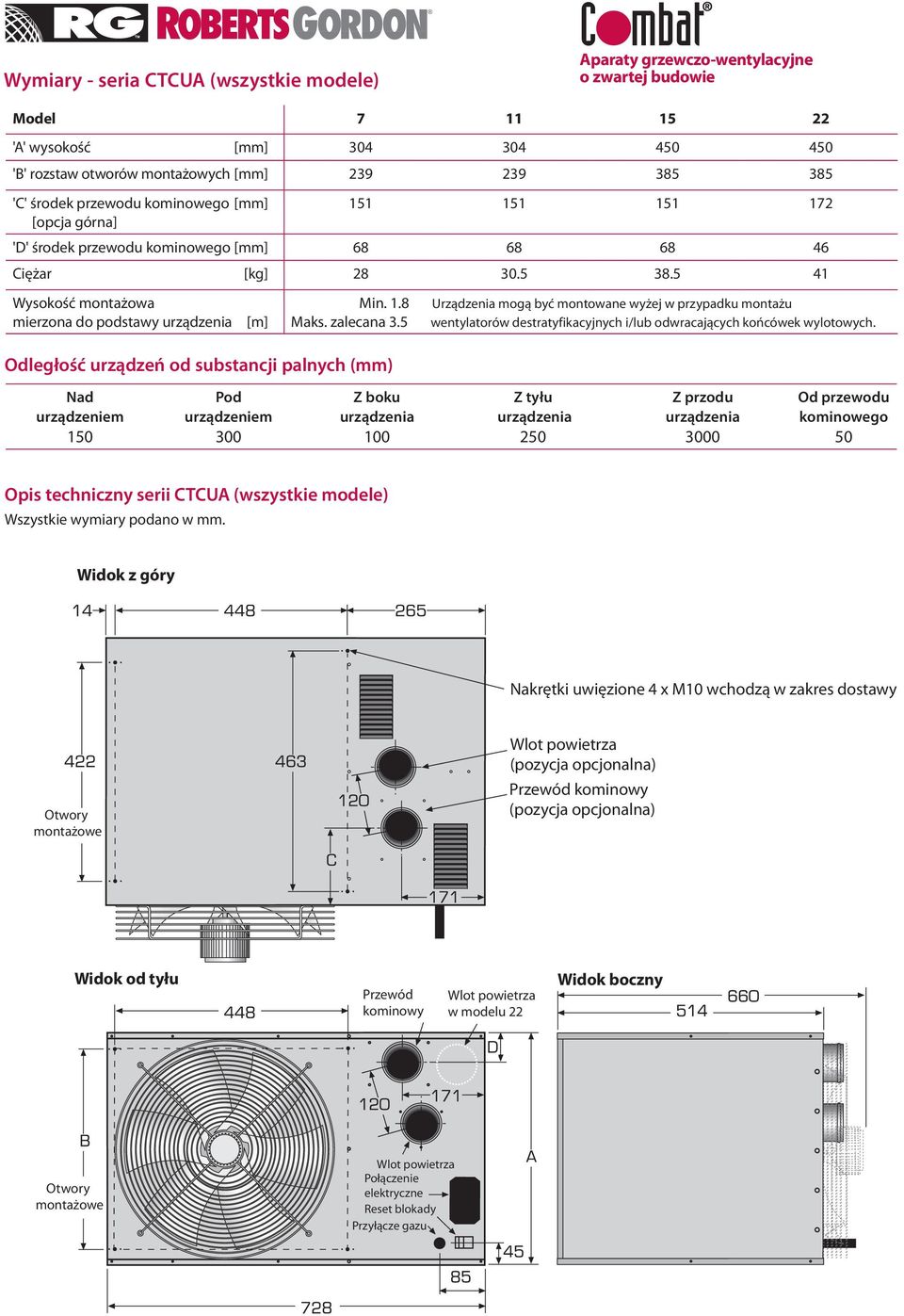

5 Wymiary - seria CTCUA (wszystkie modele) Aparaty grzewczo-wentylacyjne 'A' wysokość [mm] 'B' rozstaw otworów montażowych [mm] 'C' środek przewodu kominowego [mm] [opcja górna] 'D' środek przewodu kominowego [mm] Ciężar [kg] Wysokość montażowa mierzona do podstawy urządzenia [m] Min. 1.8 Maks. zalecana 3.5 Odległość urządzeń od substancji palnych (mm) Urządzenia mogą być montowane wyżej w przypadku montażu wentylatorów destratyfikacyjnych i/lub odwracających końcówek wylotowych. Nad urządzeniem 150 Pod urządzeniem 300 Z boku urządzenia 100 Z tyłu urządzenia 250 Z przodu urządzenia 3000 Od przewodu kominowego 50 Opis techniczny serii CTCUA (wszystkie modele) Wszystkie wymiary podano w mm. Widok z góry Nakrętki uwięzione 4 x M10 wchodzą w zakres dostawy Otwory montażowe (pozycja opcjonalna) (pozycja opcjonalna) Widok od tyłu Przewód kominowy w modelu 22 Widok boczny Otwory montażowe Połączenie elektryczne Reset blokady Przyłącze gazu
