1 Ciśnienie i Temperatura Technologia kalibracji

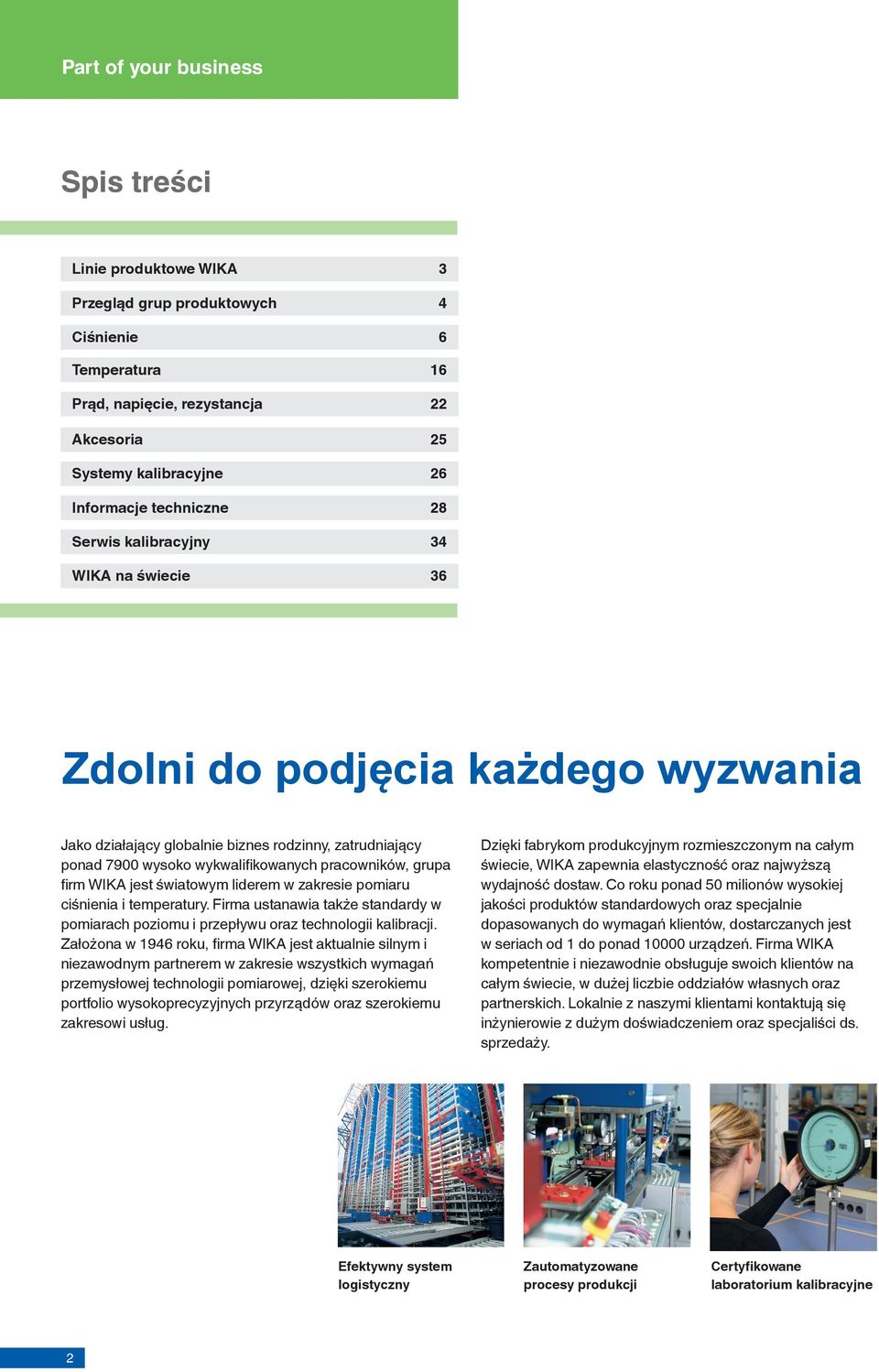

2 Part of your business Spis treści Linie produktowe WIKA 3 Przegląd grup produktowych 4 Ciśnienie 6 Temperatura 16 Prąd, napięcie, rezystancja 22 Akcesoria 25 Systemy kalibracyjne 26 Informacje techniczne 28 Serwis kalibracyjny 34 WIKA na świecie 36 Zdolni do podjęcia każdego wyzwania Jako działający globalnie biznes rodzinny, zatrudniający ponad 7900 wysoko wykwalifikowanych pracowników, grupa firm WIKA jest światowym liderem w zakresie pomiaru ciśnienia i temperatury. Firma ustanawia także standardy w pomiarach poziomu i przepływu oraz technologii kalibracji. Założona w 1946 roku, firma WIKA jest aktualnie silnym i niezawodnym partnerem w zakresie wszystkich wymagań przemysłowej technologii pomiarowej, dzięki szerokiemu portfolio wysokoprecyzyjnych przyrządów oraz szerokiemu zakresowi usług. Dzięki fabrykom produkcyjnym rozmieszczonym na całym świecie, WIKA zapewnia elastyczność oraz najwyższą wydajność dostaw. Co roku ponad 50 milionów wysokiej jakości produktów standardowych oraz specjalnie dopasowanych do wymagań klientów, dostarczanych jest w seriach od 1 do ponad urządzeń. Firma WIKA kompetentnie i niezawodnie obsługuje swoich klientów na całym świecie, w dużej liczbie oddziałów własnych oraz partnerskich. Lokalnie z naszymi klientami kontaktują się inżynierowie z dużym doświadczeniem oraz specjaliści ds. sprzedaży. Efektywny system logistyczny Zautomatyzowane procesy produkcji Certyfikowane laboratorium kalibracyjne 2

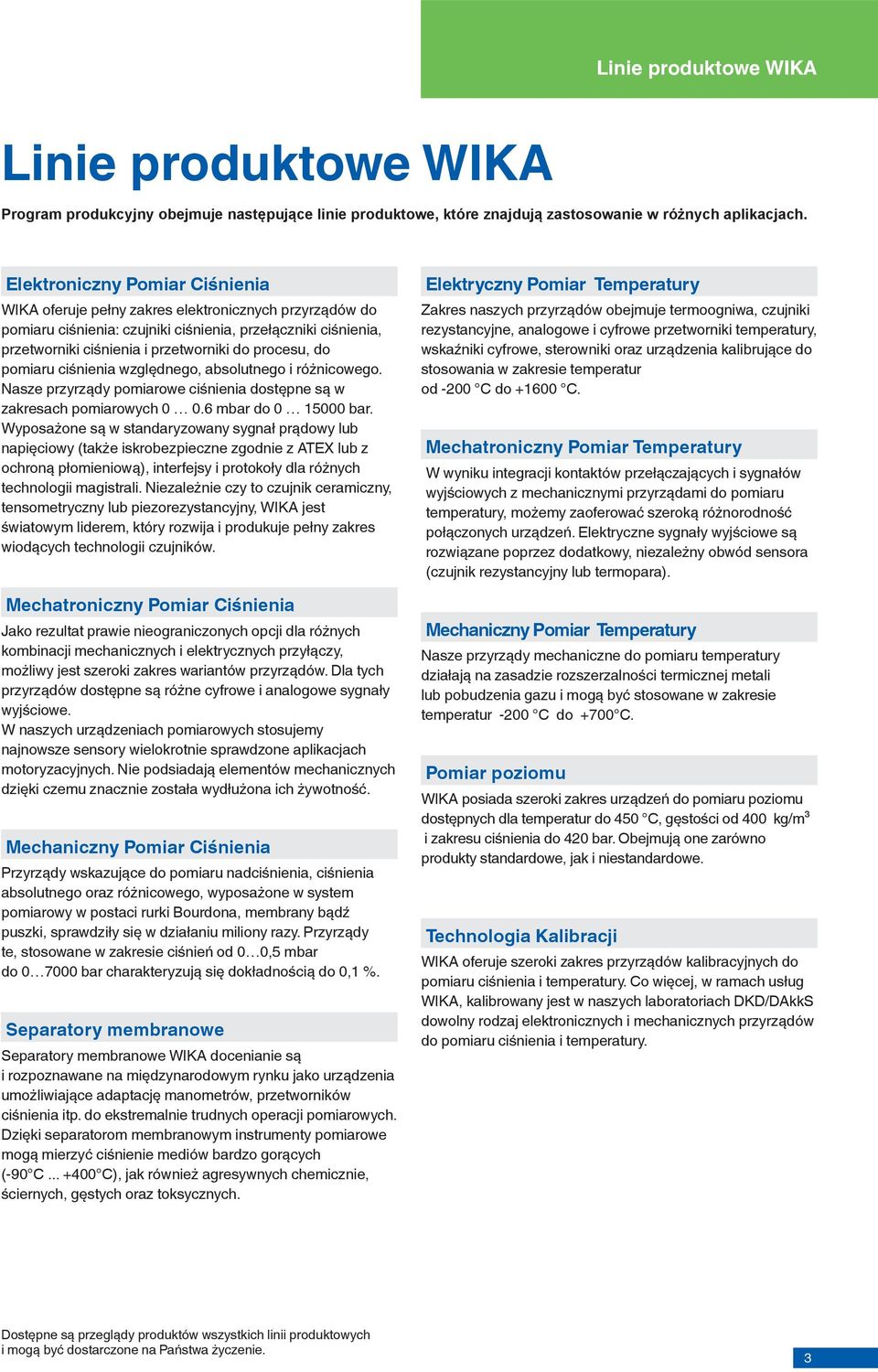

3 Linie produktowe WIKA Linie produktowe WIKA Program produkcyjny obejmuje następujące linie produktowe, które znajdują zastosowanie w różnych aplikacjach. Elektroniczny Pomiar Ciśnienia WIKA oferuje pełny zakres elektronicznych przyrządów do pomiaru ciśnienia: czujniki ciśnienia, przełączniki ciśnienia, przetworniki ciśnienia i przetworniki do procesu, do pomiaru ciśnienia względnego, absolutnego i różnicowego. Nasze przyrządy pomiarowe ciśnienia dostępne są w zakresach pomiarowych mbar do bar. Wyposażone są w standaryzowany sygnał prądowy lub napięciowy (także iskrobezpieczne zgodnie z ATEX lub z ochroną płomieniową), interfejsy i protokoły dla różnych technologii magistrali. Niezależnie czy to czujnik ceramiczny, tensometryczny lub piezorezystancyjny, WIKA jest światowym liderem, który rozwija i produkuje pełny zakres wiodących technologii czujników. Mechatroniczny Pomiar Ciśnienia Jako rezultat prawie nieograniczonych opcji dla różnych kombinacji mechanicznych i elektrycznych przyłączy, możliwy jest szeroki zakres wariantów przyrządów. Dla tych przyrządów dostępne są różne cyfrowe i analogowe sygnały wyjściowe. W naszych urządzeniach pomiarowych stosujemy najnowsze sensory wielokrotnie sprawdzone aplikacjach motoryzacyjnych. Nie podsiadają elementów mechanicznych dzięki czemu znacznie została wydłużona ich żywotność. Mechaniczny Pomiar Ciśnienia Przyrządy wskazujące do pomiaru nadciśnienia, ciśnienia absolutnego oraz różnicowego, wyposażone w system pomiarowy w postaci rurki Bourdona, membrany bądź puszki, sprawdziły się w działaniu miliony razy. Przyrządy te, stosowane w zakresie ciśnień od 0 0,5 mbar do bar charakteryzują się dokładnością do 0,1 %. Separatory membranowe Separatory membranowe WIKA docenianie są i rozpoznawane na międzynarodowym rynku jako urządzenia umożliwiające adaptację manometrów, przetworników ciśnienia itp. do ekstremalnie trudnych operacji pomiarowych. Dzięki separatorom membranowym instrumenty pomiarowe mogą mierzyć ciśnienie mediów bardzo gorących (-90 C C), jak również agresywnych chemicznie, ściernych, gęstych oraz toksycznych. Elektryczny Pomiar Temperatury Zakres naszych przyrządów obejmuje termoogniwa, czujniki rezystancyjne, analogowe i cyfrowe przetworniki temperatury, wskaźniki cyfrowe, sterowniki oraz urządzenia kalibrujące do stosowania w zakresie temperatur od -200 C do C. Mechatroniczny Pomiar Temperatury W wyniku integracji kontaktów przełączających i sygnałów wyjściowych z mechanicznymi przyrządami do pomiaru temperatury, możemy zaoferować szeroką różnorodność połączonych urządzeń. Elektryczne sygnały wyjściowe są rozwiązane poprzez dodatkowy, niezależny obwód sensora (czujnik rezystancyjny lub termopara). Mechaniczny Pomiar Temperatury Nasze przyrządy mechaniczne do pomiaru temperatury działają na zasadzie rozszerzalności termicznej metali lub pobudzenia gazu i mogą być stosowane w zakresie temperatur -200 C do +700 C. Pomiar poziomu WIKA posiada szeroki zakres urządzeń do pomiaru poziomu dostępnych dla temperatur do 450 C, gęstości od 400 kg/m³ i zakresu ciśnienia do 420 bar. Obejmują one zarówno produkty standardowe, jak i niestandardowe. Technologia Kalibracji WIKA oferuje szeroki zakres przyrządów kalibracyjnych do pomiaru ciśnienia i temperatury. Co więcej, w ramach usług WIKA, kalibrowany jest w naszych laboratoriach DKD/DAkkS dowolny rodzaj elektronicznych i mechanicznych przyrządów do pomiaru ciśnienia i temperatury. Dostępne są przeglądy produktów wszystkich linii produktowych i mogą być dostarczone na Państwa życzenie. 3

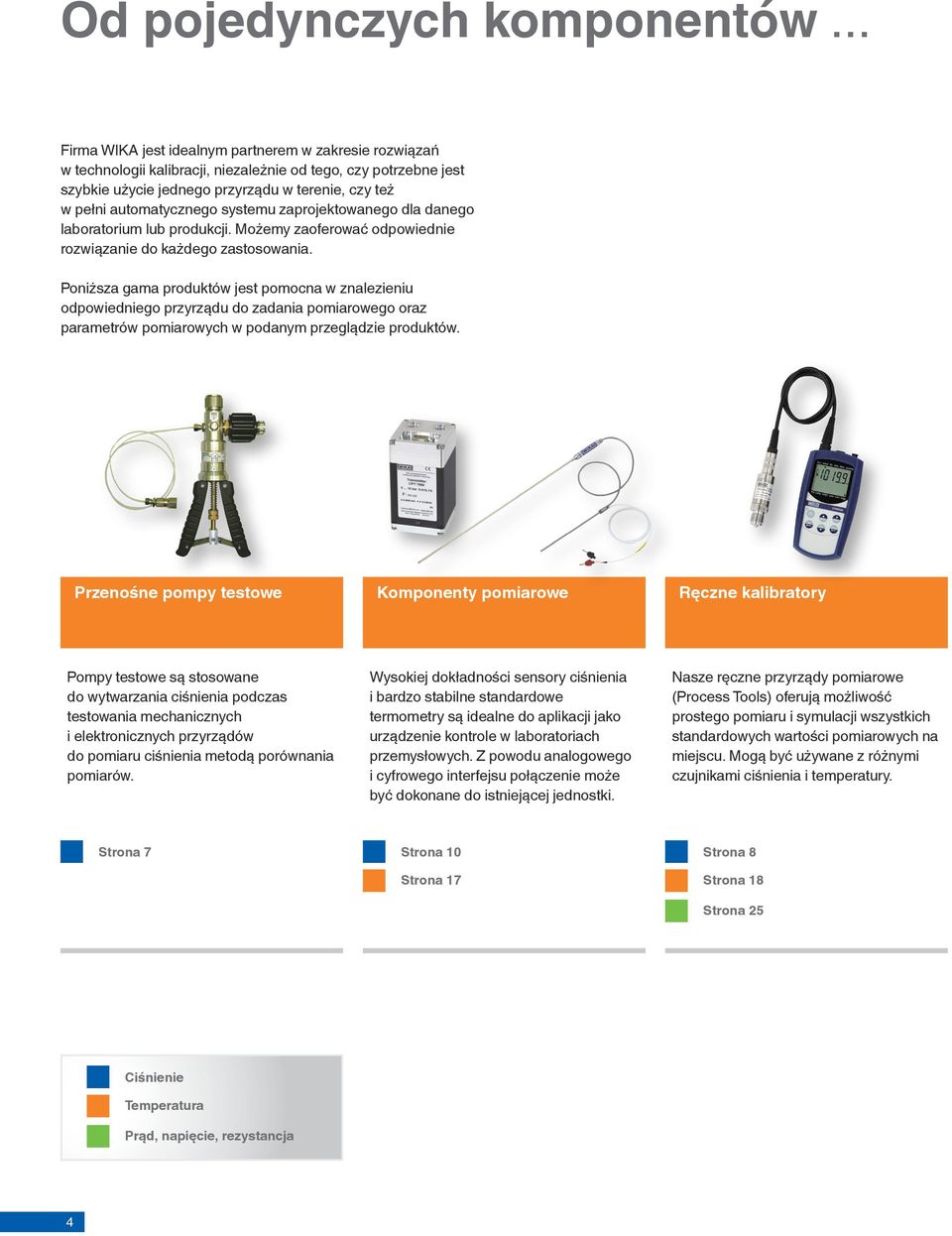

4 Od pojedynczych komponentów... Firma WIKA jest idealnym partnerem w zakresie rozwiązań w technologii kalibracji, niezależnie od tego, czy potrzebne jest szybkie użycie jednego przyrządu w terenie, czy też w pełni automatycznego systemu zaprojektowanego dla danego laboratorium lub produkcji. Możemy zaoferować odpowiednie rozwiązanie do każdego zastosowania. Poniższa gama produktów jest pomocna w znalezieniu odpowiedniego przyrządu do zadania pomiarowego oraz parametrów pomiarowych w podanym przeglądzie produktów. Przenośne pompy testowe Komponenty pomiarowe Ręczne kalibratory Pompy testowe są stosowane do wytwarzania ciśnienia podczas testowania mechanicznych i elektronicznych przyrządów do pomiaru ciśnienia metodą porównania pomiarów. Wysokiej dokładności sensory ciśnienia i bardzo stabilne standardowe termometry są idealne do aplikacji jako urządzenie kontrole w laboratoriach przemysłowych. Z powodu analogowego i cyfrowego interfejsu połączenie może być dokonane do istniejącej jednostki. Nasze ręczne przyrządy pomiarowe (Process Tools) oferują możliwość prostego pomiaru i symulacji wszystkich standardowych wartości pomiarowych na miejscu. Mogą być używane z różnymi czujnikami ciśnienia i temperatury. Strona 7 Strona 10 Strona 17 Strona 8 Strona 18 Strona 25 Ciśnienie Temperatura Prąd, napięcie, rezystancja 4

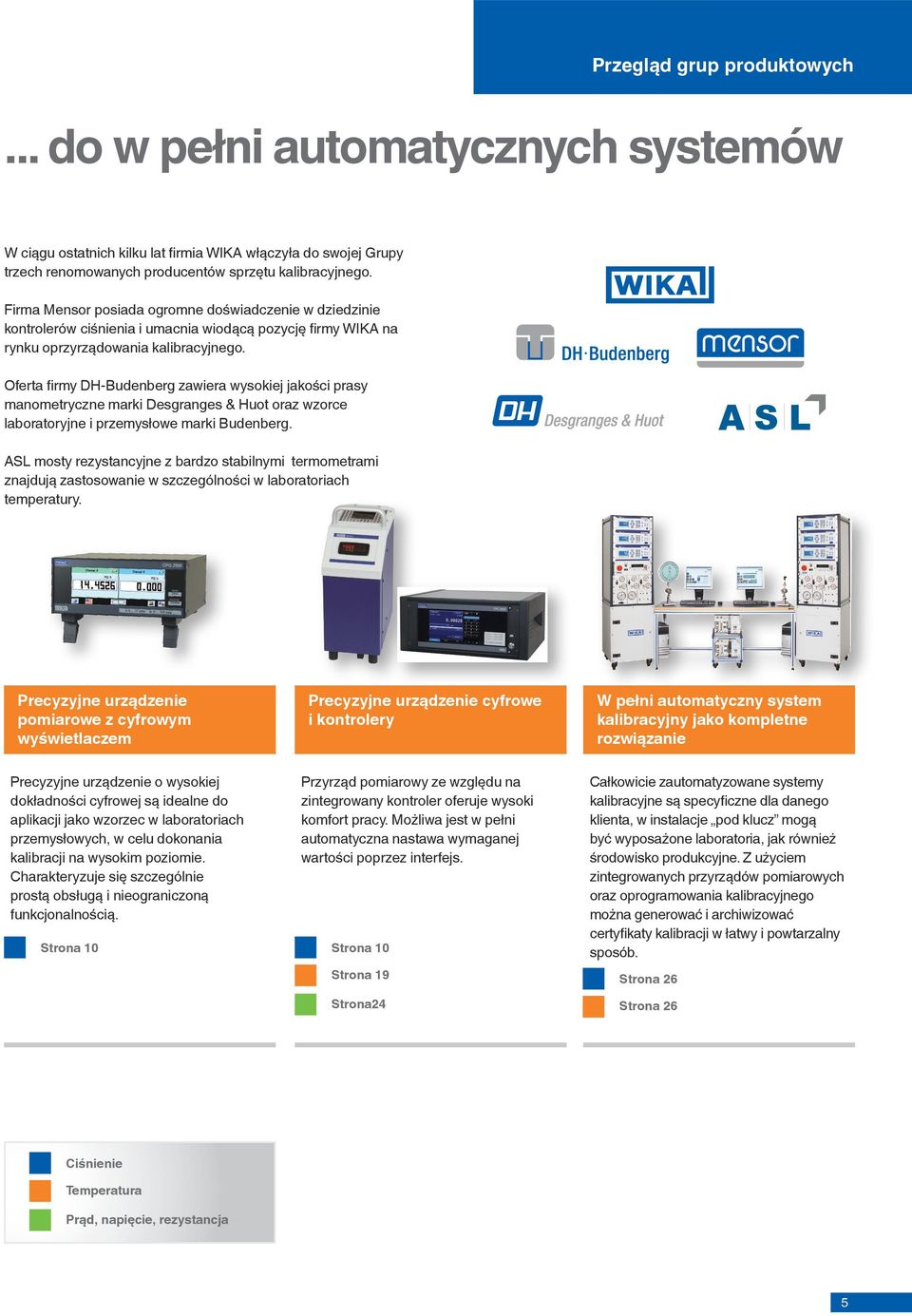

5 Przegląd grup produktowych... do w pełni automatycznych systemów W ciągu ostatnich kilku lat firmia WIKA włączyła do swojej Grupy trzech renomowanych producentów sprzętu kalibracyjnego. Firma Mensor posiada ogromne doświadczenie w dziedzinie kontrolerów ciśnienia i umacnia wiodącą pozycję firmy WIKA na rynku oprzyrządowania kalibracyjnego. Oferta firmy DH-Budenberg zawiera wysokiej jakości prasy manometryczne marki Desgranges & Huot oraz wzorce laboratoryjne i przemysłowe marki Budenberg. A division of the WIKA group ASL mosty rezystancyjne z bardzo stabilnymi termometrami znajdują zastosowanie w szczególności w laboratoriach temperatury. Precyzyjne urządzenie pomiarowe z cyfrowym wyświetlaczem Precyzyjne urządzenie cyfrowe i kontrolery W pełni automatyczny system kalibracyjny jako kompletne rozwiązanie Precyzyjne urządzenie o wysokiej dokładności cyfrowej są idealne do aplikacji jako wzorzec w laboratoriach przemysłowych, w celu dokonania kalibracji na wysokim poziomie. Charakteryzuje się szczególnie prostą obsługą i nieograniczoną funkcjonalnością. Strona 10 Przyrząd pomiarowy ze względu na zintegrowany kontroler oferuje wysoki komfort pracy. Możliwa jest w pełni automatyczna nastawa wymaganej wartości poprzez interfejs. Strona 10 Strona 19 Strona24 Całkowicie zautomatyzowane systemy kalibracyjne są specyficzne dla danego klienta, w instalacje pod klucz mogą być wyposażone laboratoria, jak również środowisko produkcyjne. Z użyciem zintegrowanych przyrządów pomiarowych oraz oprogramowania kalibracyjnego można generować i archiwizować certyfikaty kalibracji w łatwy i powtarzalny sposób. Strona 26 Strona 26 Ciśnienie Temperatura Prąd, napięcie, rezystancja 5

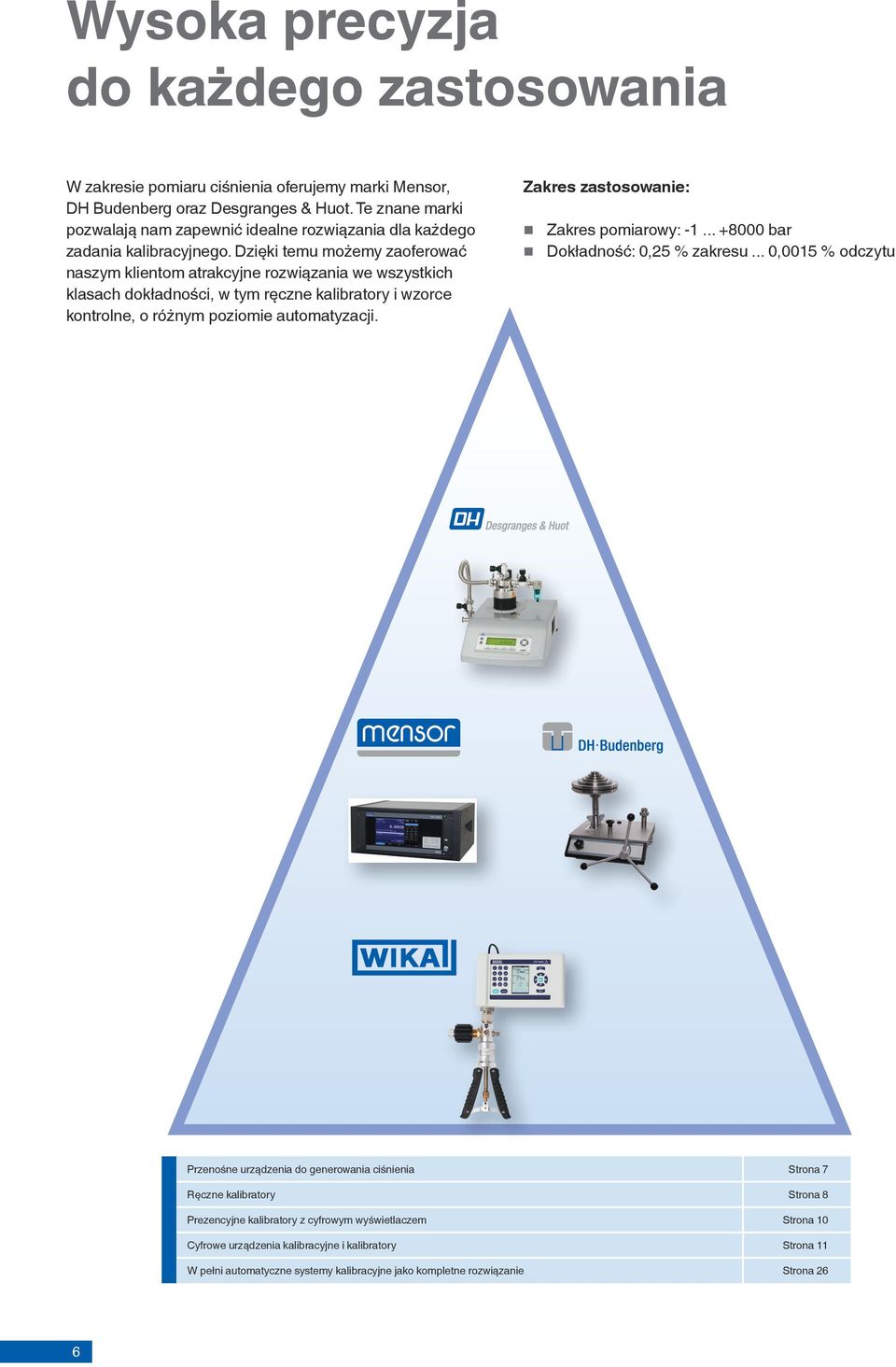

6 Wysoka precyzja do każdego zastosowania W zakresie pomiaru ciśnienia oferujemy marki Mensor, DH Budenberg oraz Desgranges & Huot. Te znane marki pozwalają nam zapewnić idealne rozwiązania dla każdego zadania kalibracyjnego. Dzięki temu możemy zaoferować naszym klientom atrakcyjne rozwiązania we wszystkich klasach dokładności, w tym ręczne kalibratory i wzorce kontrolne, o różnym poziomie automatyzacji. Zakres zastosowanie: Zakres pomiarowy: bar Dokładność: 0,25 % zakresu... 0,0015 % odczytu A division of the WIKA group Przenośne urządzenia do generowania ciśnienia Strona 7 Ręczne kalibratory Strona 8 Prezencyjne kalibratory z cyfrowym wyświetlaczem Strona 10 Cyfrowe urządzenia kalibracyjne i kalibratory Strona 11 W pełni automatyczne systemy kalibracyjne jako kompletne rozwiązanie Strona 26 6

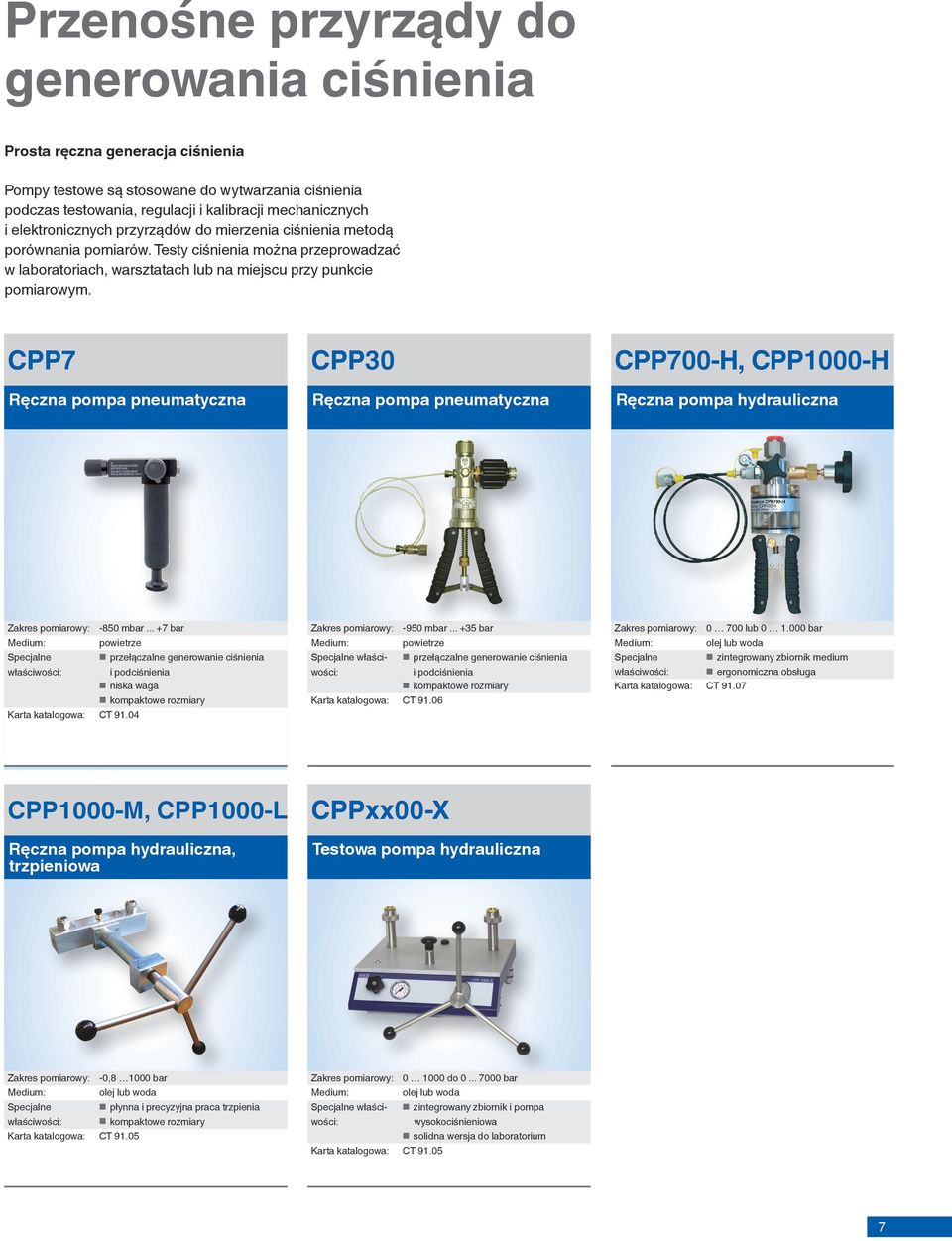

7 Przenośne przyrządy do generowania ciśnienia Prosta ręczna generacja ciśnienia Pompy testowe są stosowane do wytwarzania ciśnienia podczas testowania, regulacji i kalibracji mechanicznych i elektronicznych przyrządów do mierzenia ciśnienia metodą porównania pomiarów. Testy ciśnienia można przeprowadzać w laboratoriach, warsztatach lub na miejscu przy punkcie pomiarowym. CPP7 Ręczna pompa pneumatyczna CPP30 Ręczna pompa pneumatyczna CPP700-H, CPP1000-H Ręczna pompa hydrauliczna Zakres pomiarowy: -850 mbar bar powietrze przełączalne generowanie ciśnienia właści i podciśnienia niska waga Karta katalogowa: CT kompaktowe rozmiary Zakres pomiarowy: -950 mbar bar powietrze właści- przełączalne generowanie ciśnienia Karta katalogowa: CT i podciśnienia kompaktowe rozmiary Zakres pomiarowy: lub bar olej lub woda zintegrowany zbiornik medium właści ergonomiczna obsługa Karta katalogowa: CT CPP1000-M, CPP1000-L Ręczna pompa hydrauliczna, trzpieniowa CPPxx00-X Testowa pompa hydrauliczna Zakres pomiarowy: -0, bar olej lub woda właści Karta katalogowa: CT płynna i precyzyjna praca trzpienia kompaktowe rozmiary Zakres pomiarowy: do bar olej lub woda właści- zintegrowany zbiornik i pompa Karta katalogowa: CT wysokociśnieniowa solidna wersja do laboratorium 7

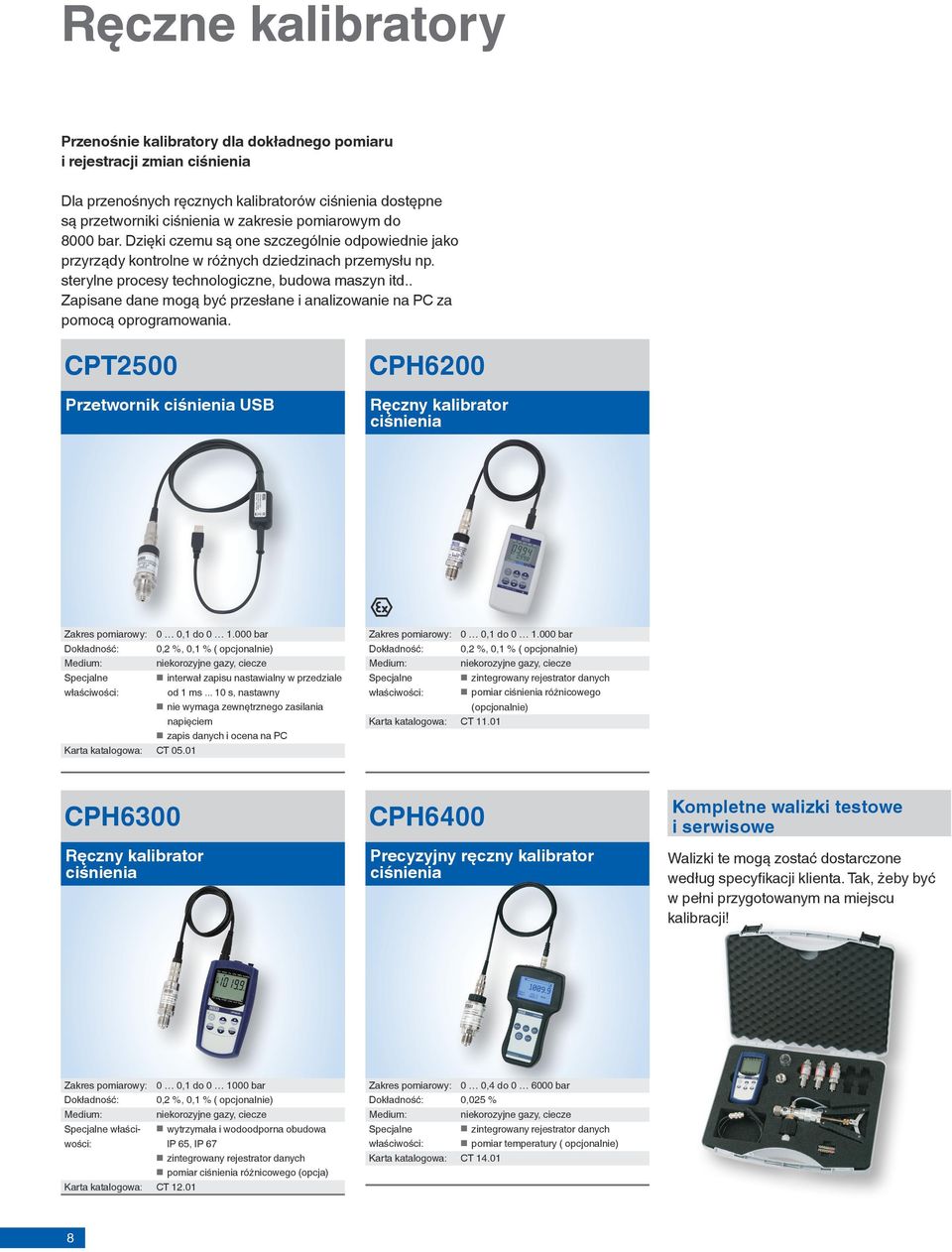

8 Ręczne kalibratory Przenośnie kalibratory dla dokładnego pomiaru i rejestracji zmian ciśnienia Dla przenośnych ręcznych kalibratorów ciśnienia dostępne są przetworniki ciśnienia w zakresie pomiarowym do 8000 bar. Dzięki czemu są one szczególnie odpowiednie jako przyrządy kontrolne w różnych dziedzinach przemysłu np. sterylne procesy technologiczne, budowa maszyn itd.. Zapisane dane mogą być przesłane i analizowanie na PC za pomocą oprogramowania. CPT2500 Przetwornik ciśnienia USB CPH6200 Ręczny kalibrator ciśnienia Zakres pomiarowy: 0 0,1 do bar Dokładność: 0,2 %, 0,1 % ( opcjonalnie) niekorozyjne gazy, ciecze interwał zapisu nastawialny w przedziale właści Karta katalogowa: CT od 1 ms s, nastawny nie wymaga zewnętrznego zasilania napięciem zapis danych i ocena na PC Zakres pomiarowy: 0 0,1 do bar Dokładność: 0,2 %, 0,1 % ( opcjonalnie) niekorozyjne gazy, ciecze właści zintegrowany rejestrator danych pomiar ciśnienia różnicowego (opcjonalnie) Karta katalogowa: CT CPH6300 Ręczny kalibrator ciśnienia CPH6400 Precyzyjny ręczny kalibrator ciśnienia Kompletne walizki testowe i serwisowe Walizki te mogą zostać dostarczone według specyfikacji klienta. Tak, żeby być w pełni przygotowanym na miejscu kalibracji! Zakres pomiarowy: 0 0,1 do bar Dokładność: 0,2 %, 0,1 % ( opcjonalnie) niekorozyjne gazy, ciecze właści- wytrzymała i wodoodporna obudowa IP 65, IP 67 Karta katalogowa: CT zintegrowany rejestrator danych pomiar ciśnienia różnicowego (opcja) Zakres pomiarowy: 0 0,4 do bar Dokładność: 0,025 % niekorozyjne gazy, ciecze zintegrowany rejestrator danych właści pomiar temperatury ( opcjonalnie) Karta katalogowa: CT

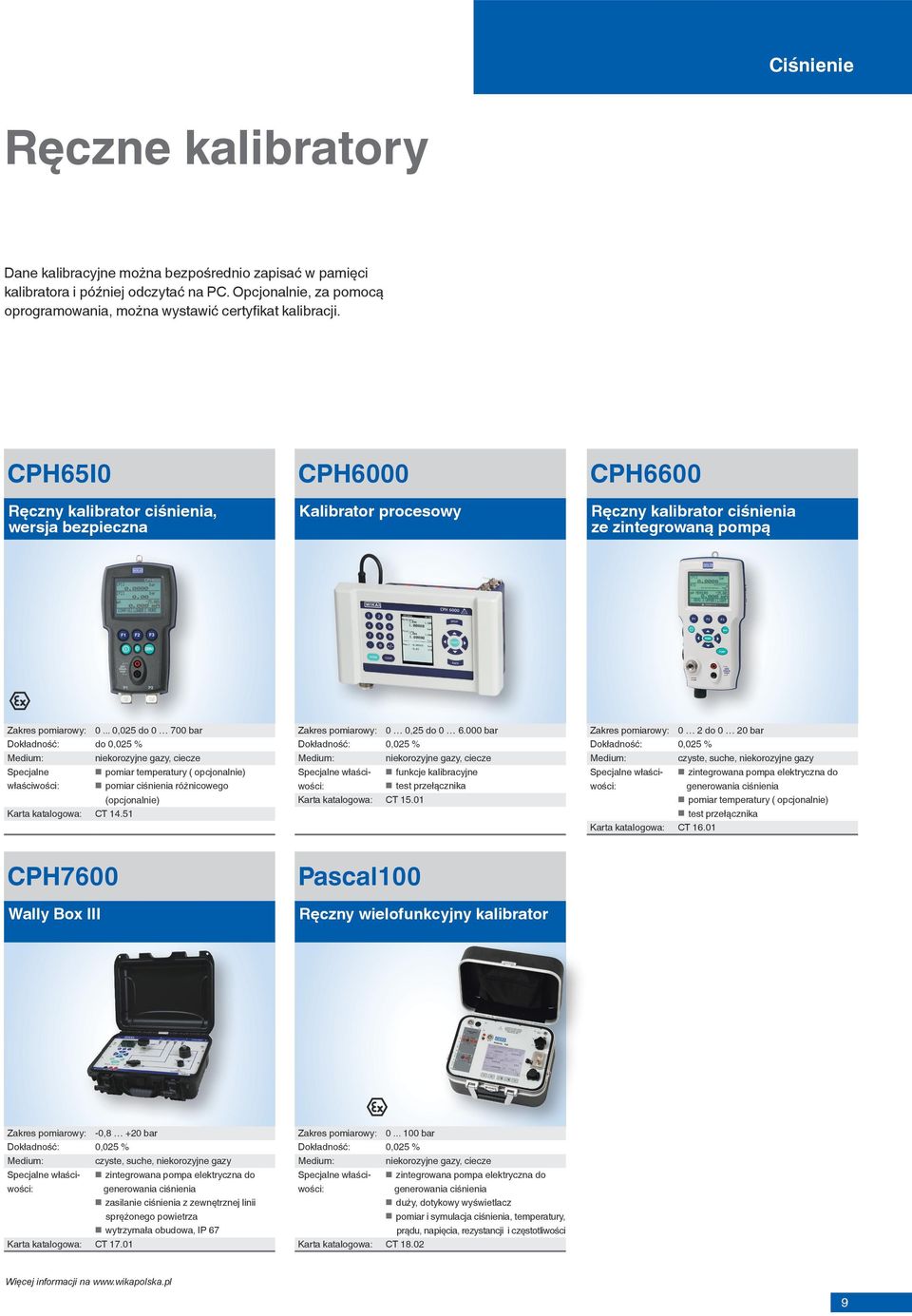

9 Ciśnienie Ręczne kalibratory Dane kalibracyjne można bezpośrednio zapisać w pamięci kalibratora i później odczytać na PC. Opcjonalnie, za pomocą oprogramowania, można wystawić certyfikat kalibracji. CPH65I0 Ręczny kalibrator ciśnienia, wersja bezpieczna CPH6000 Kalibrator procesowy CPH6600 Ręczny kalibrator ciśnienia ze zintegrowaną pompą Zakres pomiarowy: ,025 do bar Dokładność: do 0,025 % niekorozyjne gazy, ciecze pomiar temperatury ( opcjonalnie) właści pomiar ciśnienia różnicowego (opcjonalnie) Karta katalogowa: CT Zakres pomiarowy: 0 0,25 do bar Dokładność: 0,025 % niekorozyjne gazy, ciecze właści funkcje kalibracyjne test przełącznika Karta katalogowa: CT Zakres pomiarowy: 0 2 do 0 20 bar Dokładność: 0,025 % czyste, suche, niekorozyjne gazy właści- zintegrowana pompa elektryczna do Karta katalogowa: CT generowania ciśnienia pomiar temperatury ( opcjonalnie) test przełącznika CPH7600 Wally Box III Pascal100 Ręczny wielofunkcyjny kalibrator Zakres pomiarowy: -0,8 +20 bar Dokładność: 0,025 % czyste, suche, niekorozyjne gazy właści- zintegrowana pompa elektryczna do Karta katalogowa: CT generowania ciśnienia zasilanie ciśnienia z zewnętrznej linii sprężonego powietrza wytrzymała obudowa, IP 67 Zakres pomiarowy: bar Dokładność: 0,025 % niekorozyjne gazy, ciecze właści- zintegrowana pompa elektryczna do generowania ciśnienia duży, dotykowy wyświetlacz pomiar i symulacja ciśnienia, temperatury, prądu, napięcia, rezystancji i częstotliwości Karta katalogowa: CT Więcej informacji na 9

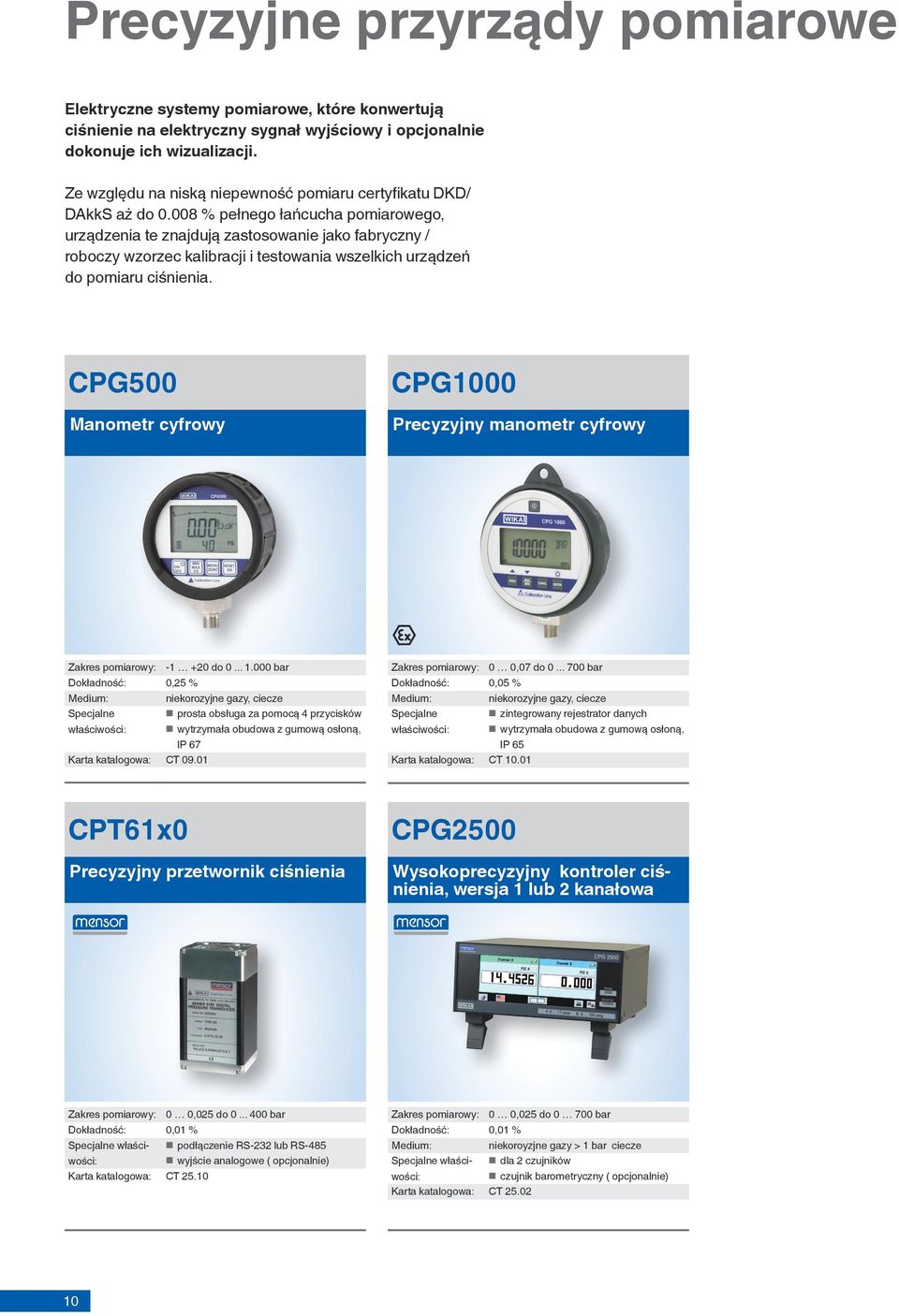

10 Precyzyjne przyrządy pomiarowe Elektryczne systemy pomiarowe, które konwertują ciśnienie na elektryczny sygnał wyjściowy i opcjonalnie dokonuje ich wizualizacji. Ze względu na niską niepewność pomiaru certyfikatu DKD/ DAkkS aż do % pełnego łańcucha pomiarowego, urządzenia te znajdują zastosowanie jako fabryczny / roboczy wzorzec kalibracji i testowania wszelkich urządzeń do pomiaru ciśnienia. CPG500 Manometr cyfrowy CPG1000 Precyzyjny manometr cyfrowy Zakres pomiarowy: do bar Dokładność: 0,25 % niekorozyjne gazy, ciecze właści prosta obsługa za pomocą 4 przycisków wytrzymała obudowa z gumową osłoną, IP 67 Karta katalogowa: CT Zakres pomiarowy: 0 0,07 do bar Dokładność: 0,05 % niekorozyjne gazy, ciecze właści zintegrowany rejestrator danych wytrzymała obudowa z gumową osłoną, IP 65 Karta katalogowa: CT CPT61x0 Precyzyjny przetwornik ciśnienia CPG2500 Wysokoprecyzyjny kontroler ciśnienia, wersja 1 lub 2 kanałowa Zakres pomiarowy: 0 0,025 do bar Dokładność: 0,01 % właści podłączenie RS-232 lub RS-485 wyjście analogowe ( opcjonalnie) Karta katalogowa: CT Zakres pomiarowy: 0 0,025 do bar Dokładność: 0,01 % niekoroyzjne gazy > 1 bar ciecze właści dla 2 czujników czujnik barometryczny ( opcjonalnie) Karta katalogowa: CT

11 Ciśnienie Kontrolery ciśnienia Kontrolery elektroniczne, które szybko i automatycznie zamieniają ciśnienie na ciśnienie zasilania. Z powodu wysokiej klasy dokładności i stabilności tego rodzaju przyrządy nadają się szczególnie, jako przyrządy kontrolne w procesach produkcyjnych lub laboratoriach w celu automatycznego sprawdzenia lub kalibracji czujników różnego rodzaju. Model CPA8001 jest elektronicznym kontrolerem, który w oparciu o zasilanie ciśnienia zapewnia możliwość ustawienia zmiennego ciśnienia. Model CPA8001 został stworzony do konwersji sprawdzanego ciśnienia na wysokości lub prędkości wznoszenia. Rezultatem wysokiej dokładności, stabilnej kontroli, zdolności do symulacji wysokości i prędkości model CPA8001 jest szczególnie odpowiedni do urządzenia referencyjnego dla warsztatów lotniczych również dla producentów przyrządów i laboratoriów kalibracyjnych w przemyśle lotniczym w celu kalibracji czujników/ sensorów i wyświetlaczy. CPC2000 Wersja na niskie ciśnienia CPC3000 Wersja High-Speed CPA8001 Wersja precyzyjna Zakres pomiarowy: 0 1 do mbar Dokładność: 0,1/0,3 % (dla mbar) powietrze zintegrowana pompa do generowania właści ciśnienia zintegrowana ładowarka Karta katalogowa: CT Zakres pomiarowy: 0 0,35 do bar Dokładność: 0,025 % czyste, suche powietrze lub azot właści szybka regulacja prędkości Karta katalogowa: CT Zakres pomiarowy: do 3,4 bar absolutne Dokładność: 0,009 % czyste, suche powietrze lub azot doskonała stabilność kontrolna właści kontrola bez przekroczeń Karta katalogowa: CT CPC6000 Wersja standardowa CPC8000 Wersja precyzyjna CPC8000-H Wersja na wysokie ciśnienie Zakres pomiarowy: 0 0,025 do bar Dokładność: 0,01 % czyste, suche powietrze lub azot do 2 kanałów kontrolnych/pomiarowych właści Karta katalogowa: CT z 2 czujnikami każdy wymienne czujniki Zakres pomiarowy: 0 0,025 do bar Dokładność: 0,01 0,008 % czyste, suche powietrze lub azot doskonała stabilność kontrolna właści kontrola bez przekroczeń Karta katalogowa: CT Zakres pomiarowy: do bar Dokładność: 0,01 % olej hydrauliczny lub woda wysoka stabilność również dla dużych właści objętości Karta katalogowa: CT dla dwóch wymiennych czujników Więcej informacji na 11

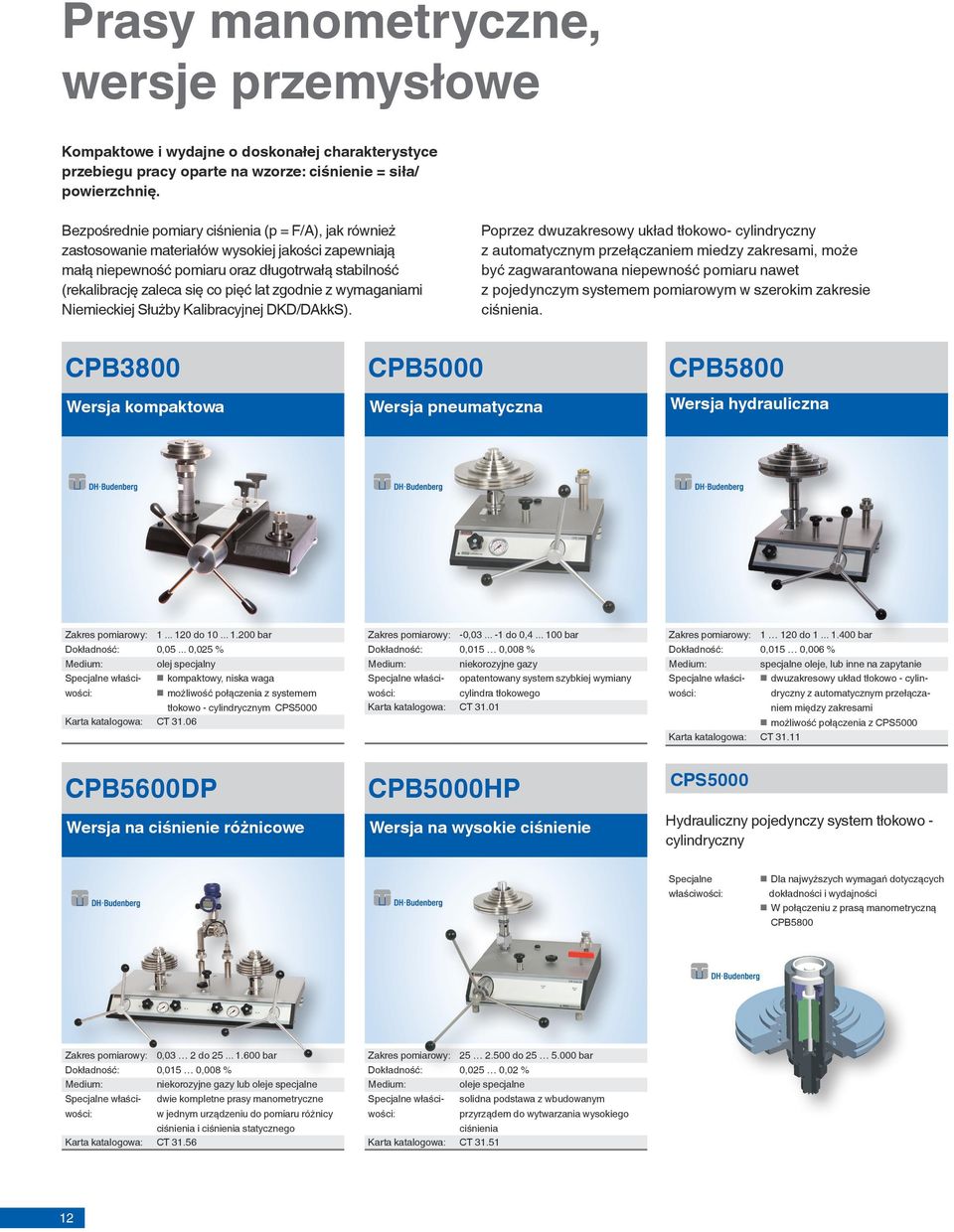

12 Prasy manometryczne, wersje przemysłowe Kompaktowe i wydajne o doskonałej charakterystyce przebiegu pracy oparte na wzorze: ciśnienie = siła/ powierzchnię. Bezpośrednie pomiary ciśnienia (p = F/A), jak również zastosowanie materiałów wysokiej jakości zapewniają małą niepewność pomiaru oraz długotrwałą stabilność (rekalibrację zaleca się co pięć lat zgodnie z wymaganiami Niemieckiej Służby Kalibracyjnej DKD/DAkkS). Poprzez dwuzakresowy układ tłokowo- cylindryczny z automatycznym przełączaniem miedzy zakresami, może być zagwarantowana niepewność pomiaru nawet z pojedynczym systemem pomiarowym w szerokim zakresie ciśnienia. CPB3800 Wersja kompaktowa CPB5000 Wersja pneumatyczna CPB5800 Wersja hydrauliczna Zakres pomiarowy: do bar Dokładność: 0, ,025 % olej specjalny właści- kompaktowy, niska waga możliwość połączenia z systemem tłokowo - cylindrycznym CPS5000 Karta katalogowa: CT Zakres pomiarowy: -0, do 0, bar Dokładność: 0,015 0,008 % niekorozyjne gazy właści- opatentowany system szybkiej wymiany cylindra tłokowego Karta katalogowa: CT Zakres pomiarowy: do bar Dokładność: 0,015 0,006 % specjalne oleje, lub inne na zapytanie właści- dwuzakresowy układ tłokowo - cylin- Karta katalogowa: CT dryczny z automatycznym przełączaniem między zakresami możliwość połączenia z CPS5000 CPB5600DP Wersja na ciśnienie różnicowe CPB5000HP Wersja na wysokie ciśnienie CPS5000 Hydrauliczny pojedynczy system tłokowo - cylindryczny właści Dla najwyższych wymagań dotyczących dokładności i wydajności W połączeniu z prasą manometryczną CPB5800 Zakres pomiarowy: 0,03 2 do bar Dokładność: 0,015 0,008 % niekorozyjne gazy lub oleje specjalne właści- dwie kompletne prasy manometryczne w jednym urządzeniu do pomiaru różnicy ciśnienia i ciśnienia statycznego Karta katalogowa: CT Zakres pomiarowy: do bar Dokładność: 0,025 0,02 % oleje specjalne właści- solidna podstawa z wbudowanym ciśnienia Karta katalogowa: CT przyrządem do wytwarzania wysokiego 12

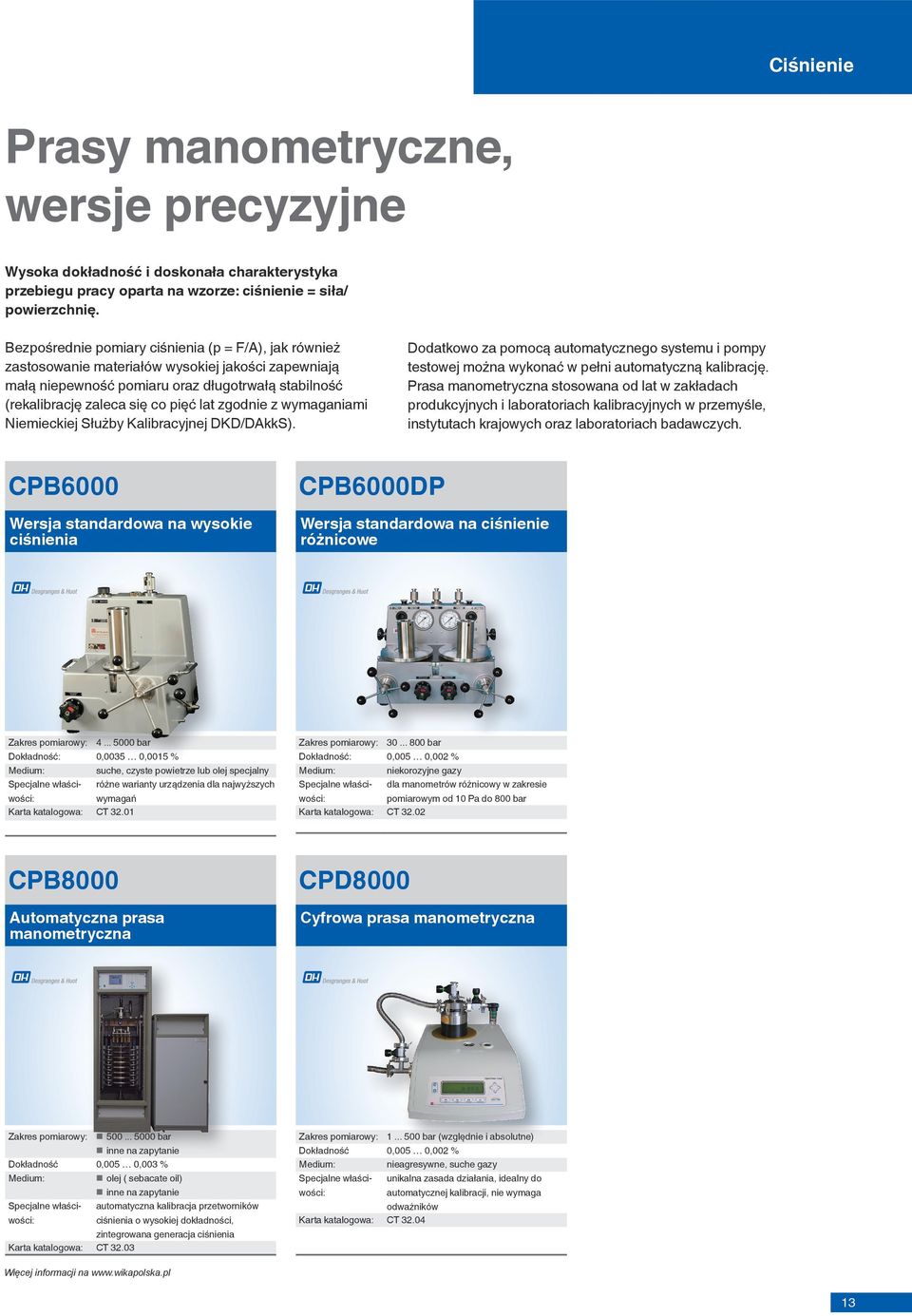

13 Ciśnienie Prasy manometryczne, wersje precyzyjne Wysoka dokładność i doskonała charakterystyka przebiegu pracy oparta na wzorze: ciśnienie = siła/ powierzchnię. Bezpośrednie pomiary ciśnienia (p = F/A), jak również zastosowanie materiałów wysokiej jakości zapewniają małą niepewność pomiaru oraz długotrwałą stabilność (rekalibrację zaleca się co pięć lat zgodnie z wymaganiami Niemieckiej Służby Kalibracyjnej DKD/DAkkS). Dodatkowo za pomocą automatycznego systemu i pompy testowej można wykonać w pełni automatyczną kalibrację. Prasa manometryczna stosowana od lat w zakładach produkcyjnych i laboratoriach kalibracyjnych w przemyśle, instytutach krajowych oraz laboratoriach badawczych. CPB6000 Wersja standardowa na wysokie ciśnienia CPB6000DP Wersja standardowa na ciśnienie różnicowe Zakres pomiarowy: bar Dokładność: 0,0035 0,0015 % suche, czyste powietrze lub olej specjalny właści- różne warianty urządzenia dla najwyższych wymagań Karta katalogowa: CT Zakres pomiarowy: bar Dokładność: 0,005 0,002 % niekorozyjne gazy właści- dla manometrów różnicowy w zakresie pomiarowym od 10 Pa do 800 bar Karta katalogowa: CT CPB8000 Automatyczna prasa manometryczna CPD8000 Cyfrowa prasa manometryczna Zakres pomiarowy: bar inne na zapytanie Dokładność 0,005 0,003 % olej ( sebacate oil) inne na zapytanie właści- automatyczna kalibracja przetworników ciśnienia o wysokiej dokładności, zintegrowana generacja ciśnienia Karta katalogowa: CT Zakres pomiarowy: bar (względnie i absolutne) Dokładność 0,005 0,002 % nieagresywne, suche gazy właści- unikalna zasada działania, idealny do odważników Karta katalogowa: CT automatycznej kalibracji, nie wymaga Więcej informacji na 13

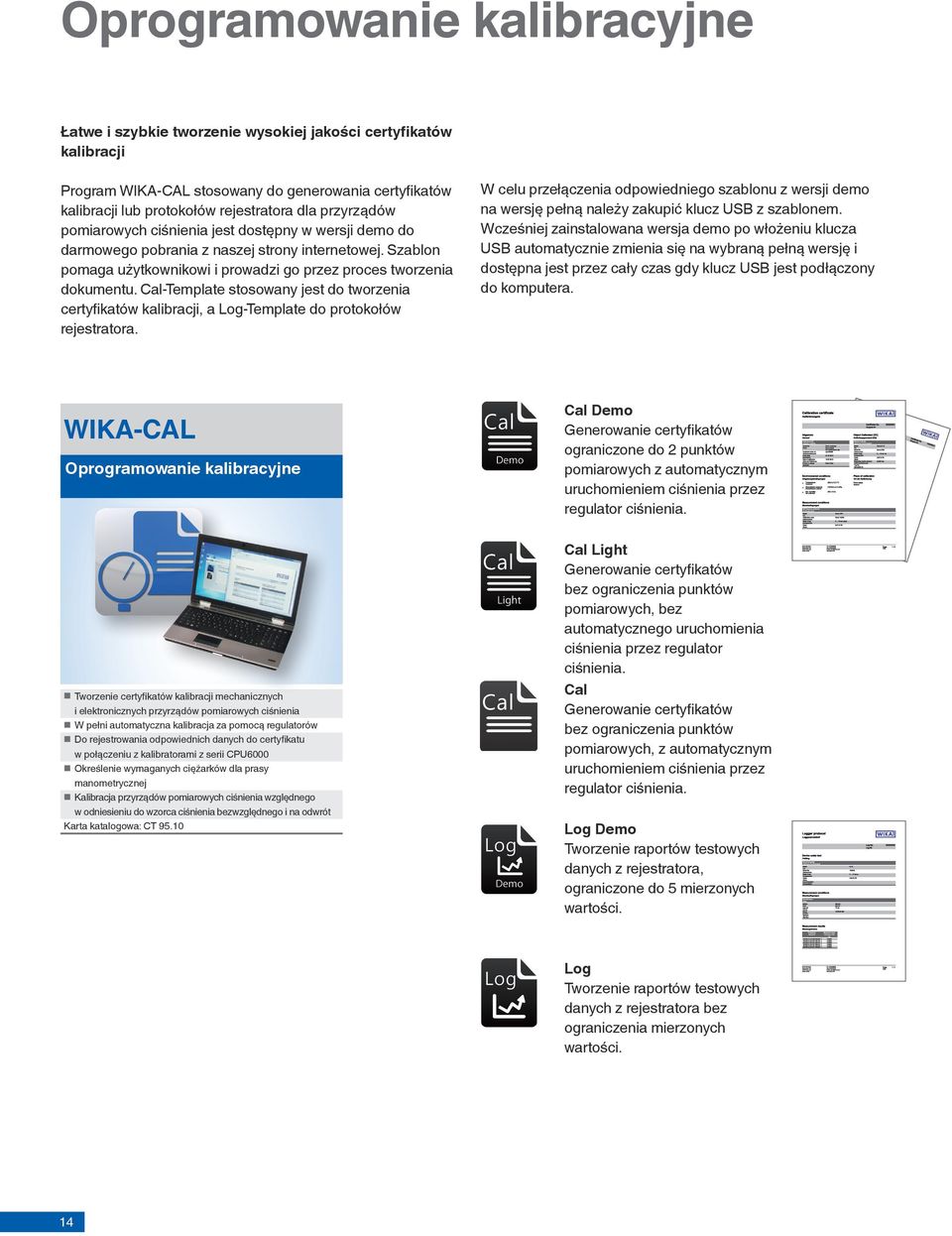

14 Oprogramowanie kalibracyjne Łatwe i szybkie tworzenie wysokiej jakości certyfikatów kalibracji Program WIKA-CAL stosowany do generowania certyfikatów kalibracji lub protokołów rejestratora dla przyrządów pomiarowych ciśnienia jest dostępny w wersji demo do darmowego pobrania z naszej strony internetowej. Szablon pomaga użytkownikowi i prowadzi go przez proces tworzenia dokumentu. Cal-Template stosowany jest do tworzenia certyfikatów kalibracji, a Log-Template do protokołów rejestratora. W celu przełączenia odpowiedniego szablonu z wersji demo na wersję pełną należy zakupić klucz USB z szablonem. Wcześniej zainstalowana wersja demo po włożeniu klucza USB automatycznie zmienia się na wybraną pełną wersję i dostępna jest przez cały czas gdy klucz USB jest podłączony do komputera. WIKA-CAL Oprogramowanie kalibracyjne Cal Demo Generowanie certyfikatów ograniczone do 2 punktów pomiarowych z automatycznym uruchomieniem ciśnienia przez regulator ciśnienia. Tworzenie certyfikatów kalibracji mechanicznych i elektronicznych przyrządów pomiarowych ciśnienia W pełni automatyczna kalibracja za pomocą regulatorów Do rejestrowania odpowiednich danych do certyfikatu w połączeniu z kalibratorami z serii CPU6000 Określenie wymaganych ciężarków dla prasy manometrycznej Kalibracja przyrządów pomiarowych ciśnienia względnego w odniesieniu do wzorca ciśnienia bezwzględnego i na odwrót Karta katalogowa: CT Cal Light Generowanie certyfikatów bez ograniczenia punktów pomiarowych, bez automatycznego uruchomienia ciśnienia przez regulator ciśnienia. Cal Generowanie certyfikatów bez ograniczenia punktów pomiarowych, z automatycznym uruchomieniem ciśnienia przez regulator ciśnienia. Log Demo Tworzenie raportów testowych danych z rejestratora, ograniczone do 5 mierzonych wartości. Log Tworzenie raportów testowych danych z rejestratora bez ograniczenia mierzonych wartości. 14

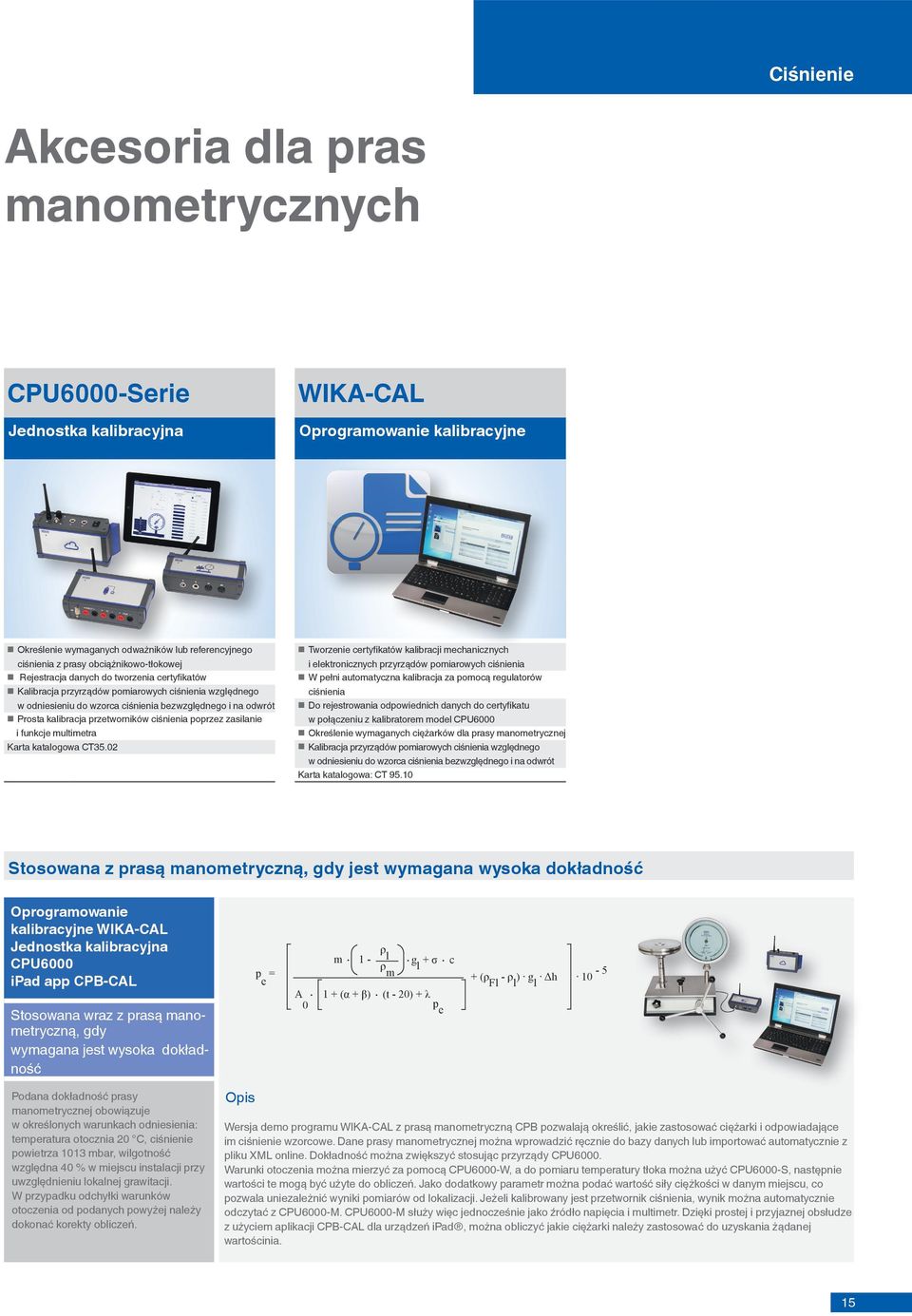

15 Ciśnienie Akcesoria dla pras manometrycznych CPU6000-Serie Jednostka kalibracyjna WIKA-CAL Oprogramowanie kalibracyjne Określenie wymaganych odważników lub referencyjnego ciśnienia z prasy obciążnikowo-tłokowej Rejestracja danych do tworzenia certyfikatów Kalibracja przyrządów pomiarowych ciśnienia względnego w odniesieniu do wzorca ciśnienia bezwzględnego i na odwrót Prosta kalibracja przetworników ciśnienia poprzez zasilanie i funkcje multimetra Karta katalogowa CT35.02 Tworzenie certyfikatów kalibracji mechanicznych i elektronicznych przyrządów pomiarowych ciśnienia W pełni automatyczna kalibracja za pomocą regulatorów ciśnienia Do rejestrowania odpowiednich danych do certyfikatu w połączeniu z kalibratorem model CPU6000 Określenie wymaganych ciężarków dla prasy manometrycznej Kalibracja przyrządów pomiarowych ciśnienia względnego w odniesieniu do wzorca ciśnienia bezwzględnego i na odwrót Karta katalogowa: CT Stosowana z prasą manometryczną, gdy jest wymagana wysoka dokładność Oprogramowanie kalibracyjne WIKA-CAL Jednostka kalibracyjna CPU6000 ipad app CPB-CAL p e = m 1 - ρ l ρ m g l + σ c + (ρ Fl - ρ l ) g l Δh 10-5 Α (α + β) (t - 20) + λ pe Stosowana wraz z prasą manometryczną, gdy wymagana jest wysoka dokładność Podana dokładność prasy manometrycznej obowiązuje w określonych warunkach odniesienia: temperatura otocznia 20 C, ciśnienie powietrza 1013 mbar, wilgotność względna 40 % w miejscu instalacji przy uwzględnieniu lokalnej grawitacji. W przypadku odchyłki warunków otoczenia od podanych powyżej należy dokonać korekty obliczeń. Opis Wersja demo programu WIKA-CAL z prasą manometryczną CPB pozwalają określić, jakie zastosować ciężarki i odpowiadające im ciśnienie wzorcowe. Dane prasy manometrycznej można wprowadzić ręcznie do bazy danych lub importować automatycznie z pliku XML online. Dokładność można zwiększyć stosując przyrządy CPU6000. Warunki otoczenia można mierzyć za pomocą CPU6000-W, a do pomiaru temperatury tłoka można użyć CPU6000-S, następnie wartości te mogą być użyte do obliczeń. Jako dodatkowy parametr można podać wartość siły ciężkości w danym miejscu, co pozwala uniezależnić wyniki pomiarów od lokalizacji. Jeżeli kalibrowany jest przetwornik ciśnienia, wynik można automatycznie odczytać z CPU6000-M. CPU6000-M służy więc jednocześnie jako źródło napięcia i multimetr. Dzięki prostej i przyjaznej obsłudze z użyciem aplikacji CPB-CAL dla urządzeń ipad, można obliczyć jakie ciężarki należy zastosować do uzyskania żądanej wartościnia. 15

16 Najwyższa precyzja dla każdego rozwiązania Obok czołowej marki WIKA, w naszym portfolio znajdują się również urządzenia do pomiaru temperatury firmy ASL. Wspólnie ze znanymi markami na rynku kalibracji zapewniamy idealne rozwiązania dla każdego zadania kalibracyjnego. Zakres zastosowania: Zakres pomiarowy: C Zakres regulacji: C Produkty ASL można w doskonały sposób połączyć z programem produktowym WIKA, kierując portfolio do najbardziej wymagających klientów, jako ofertę kompleksowego dostawcy. Termometry kontrolne Strona 17 Ręczne kalibratory Strona 18 Precyzyjne urządzenia cyfrowe i kontrolery Strona 19 W pełni automatyczne systemy kalibracyjne i kompletne rozwiązania Strona 26 16

17 Ciśnienie Termometry kontrolne Klasyczne termometry dotykowe Ze względu na wysoką stabilność i zgodność geometryczną, termometry te są idealne do zastosowań w laboratoriach przemysłowych. Tutaj proste kalibracje porównawcze mogą być wykonywane w kalibratorach kąpielowych, piecykach kalibracyjnych oraz kalibratorach z suchym otworem pomiarowym. Zaletą czujników referencyjnych jest ich szeroki zakres temperatury oraz uniwersalne zastosowanie. Ponadto dzięki dużej stabilności zapewniona jest ich długa żywotność. CTP1000 Platynowe termometry rezystancyjne CTP2000 Platynowe termometry rezystancyjne CTP5000 Termometr kontrolny Zakres pomiarowy: C Stabilność: < 40 mk po 100 h przy 660 C Wymiary: Ø 6,35 mm, l = 450 mm właści przyłącze 4 przewodowe końcówki izolowane i ocynkowane Karta katalogowa: CT Zakres pomiarowy: C Stabilność: < 50 mk po 100 h przy 450 C Wymiary: Ø 4 mm, l = 500 mm właści przyłącze 4 przewodowe wtyczki bananowe 4 mm Karta katalogowa: CT Zakres pomiarowy: C Typ czujnika: Pt100, Pt25 Wymiary: w zależności od wykonania luźnie kable, wtyczka DIN lub SMART właści Karta katalogowa: CT CTP9000 Termoelement Zakres pomiarowy: C Termoelement: Typ S wg IEC 584, klasa 1 Wymiary: Ø 7 mm, l = 1500 mm właści opcjonalnie zimne złącze przewód 450 mm wtyczki bananowe 4 mm Karta katalogowa: CT Więcej informacji na 17

18 Ręczne kalibratory Przenośne przyrządy do pomiaru i kalibracji. Dla tych przenośnych przyrządów pomiarowych dostępne są różne wersje termometrów. Dlatego też są one szczególnie przydatne jako przyrządy pomiarowe dla wielu dziedzin, takich jak technologia procesów sterylnych, budowa maszyn itd. Dodatkowo, w zależności od wersji, dostępne są takie funkcje jak rejestracja danych i interfejs, dzięki czemu może być dokonywany i dokumentowany natychmiastowy pomiar na miejscu przy jednoczesnym zapisywaniu i archiwizacji danych. CTR1000 Pirometr CTH6300 Ręczny kalibrator temperatury Zakres pomiarowy: C Dokładność: 2 K lub 2 % mierzonej wartości właści Karta katalogowa: CT przyłącze do termoelementu ( opcjonalnie) Zakres pomiarowy: C Dokładność: 0,1K... 1 K Typ czujnika: Pt100, TC 2 kanałowy (opcjonalnie) właściwości Karta katalogowa: CT CTH6500 Ręczny kalibrator temperatury CTH7000 Ręczny kalibrator temperatury Zakres pomiarowy: C Dokładność: 0, ,2 K Typ czujnika: Pt100, TC właści wersja Ex ( opcjonalnie) Karta katalogowa: CT Zakres pomiarowy: C Dokładność: 0,015 K Typ czujnika: Pt100, Pt25 i NTC zintegrowany rejestrator danych właściwości Karta katalogowa: CT

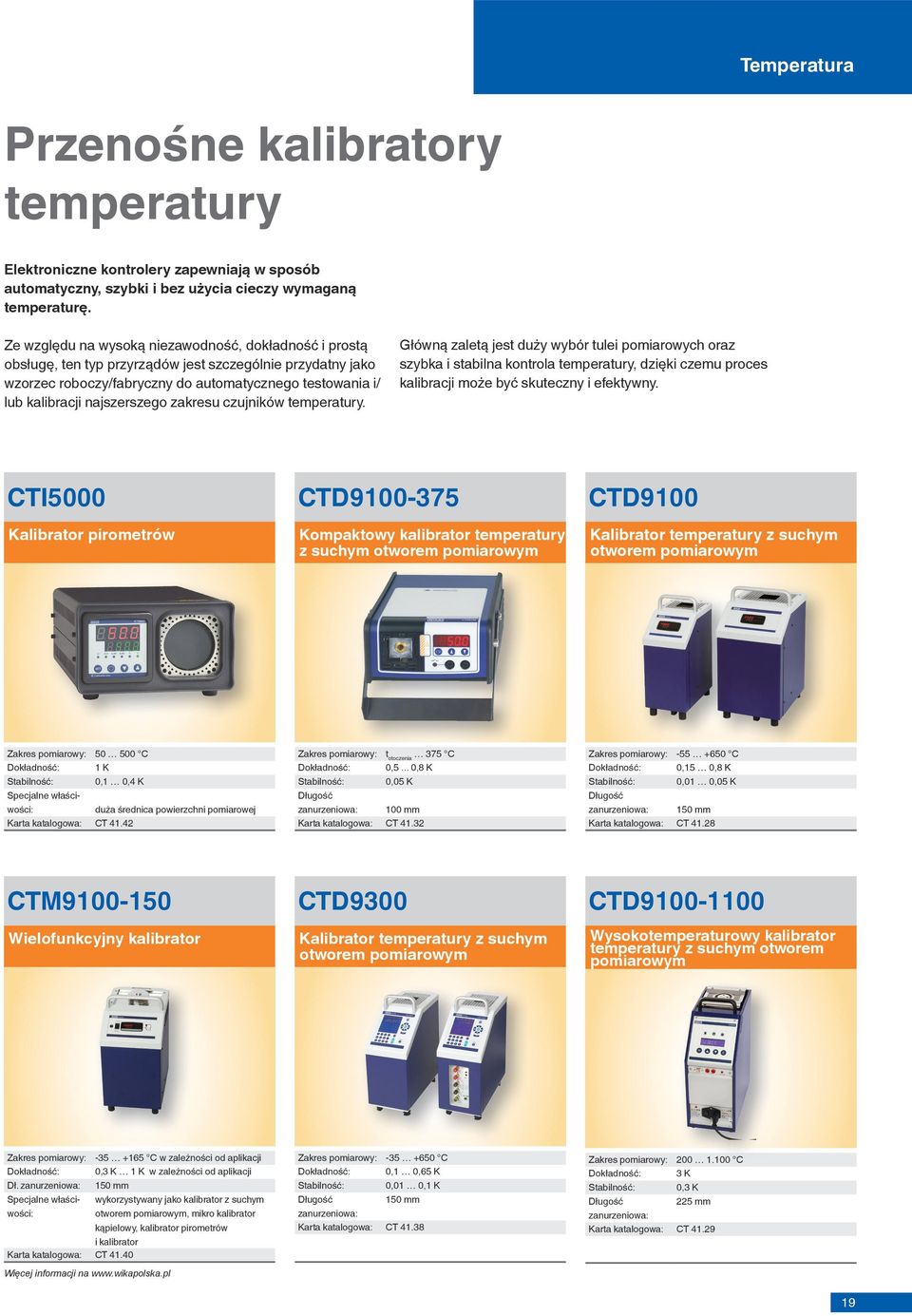

19 Temperatura Przenośne kalibratory temperatury Elektroniczne kontrolery zapewniają w sposób automatyczny, szybki i bez użycia cieczy wymaganą temperaturę. Ze względu na wysoką niezawodność, dokładność i prostą obsługę, ten typ przyrządów jest szczególnie przydatny jako wzorzec roboczy/fabryczny do automatycznego testowania i/ lub kalibracji najszerszego zakresu czujników temperatury. Główną zaletą jest duży wybór tulei pomiarowych oraz szybka i stabilna kontrola temperatury, dzięki czemu proces kalibracji może być skuteczny i efektywny. CTI5000 Kalibrator pirometrów CTD Kompaktowy kalibrator temperatury z suchym otworem pomiarowym CTD9100 Kalibrator temperatury z suchym otworem pomiarowym Zakres pomiarowy: C Dokładność: 1 K Stabilność: 0,1 0,4 K właści duża średnica powierzchni pomiarowej Karta katalogowa: CT Zakres pomiarowy: t otoczenia 375 C Dokładność: 0,5... 0,8 K Stabilność: 0,05 K Długość zanurzeniowa: 100 mm Karta katalogowa: CT Zakres pomiarowy: C Dokładność: 0,15 0,8 K Stabilność: 0,01 0,05 K Długość zanurzeniowa: 150 mm Karta katalogowa: CT CTM Wielofunkcyjny kalibrator CTD9300 Kalibrator temperatury z suchym otworem pomiarowym CTD Wysokotemperaturowy kalibrator temperatury z suchym otworem pomiarowym Zakres pomiarowy: C w zależności od aplikacji Dokładność: 0,3 K 1 K w zależności od aplikacji Dł. zanurzeniowa: 150 mm właści- wykorzystywany jako kalibrator z suchym i kalibrator Karta katalogowa: CT Więcej informacji na otworem pomiarowym, mikro kalibrator kąpielowy, kalibrator pirometrów Zakres pomiarowy: C Dokładność: 0,1 0,65 K Stabilność: 0,01 0,1 K Długość 150 mm zanurzeniowa: Karta katalogowa: CT Zakres pomiarowy: C Dokładność: 3 K Stabilność: 0,3 K Długość 225 mm zanurzeniowa: Karta katalogowa: CT

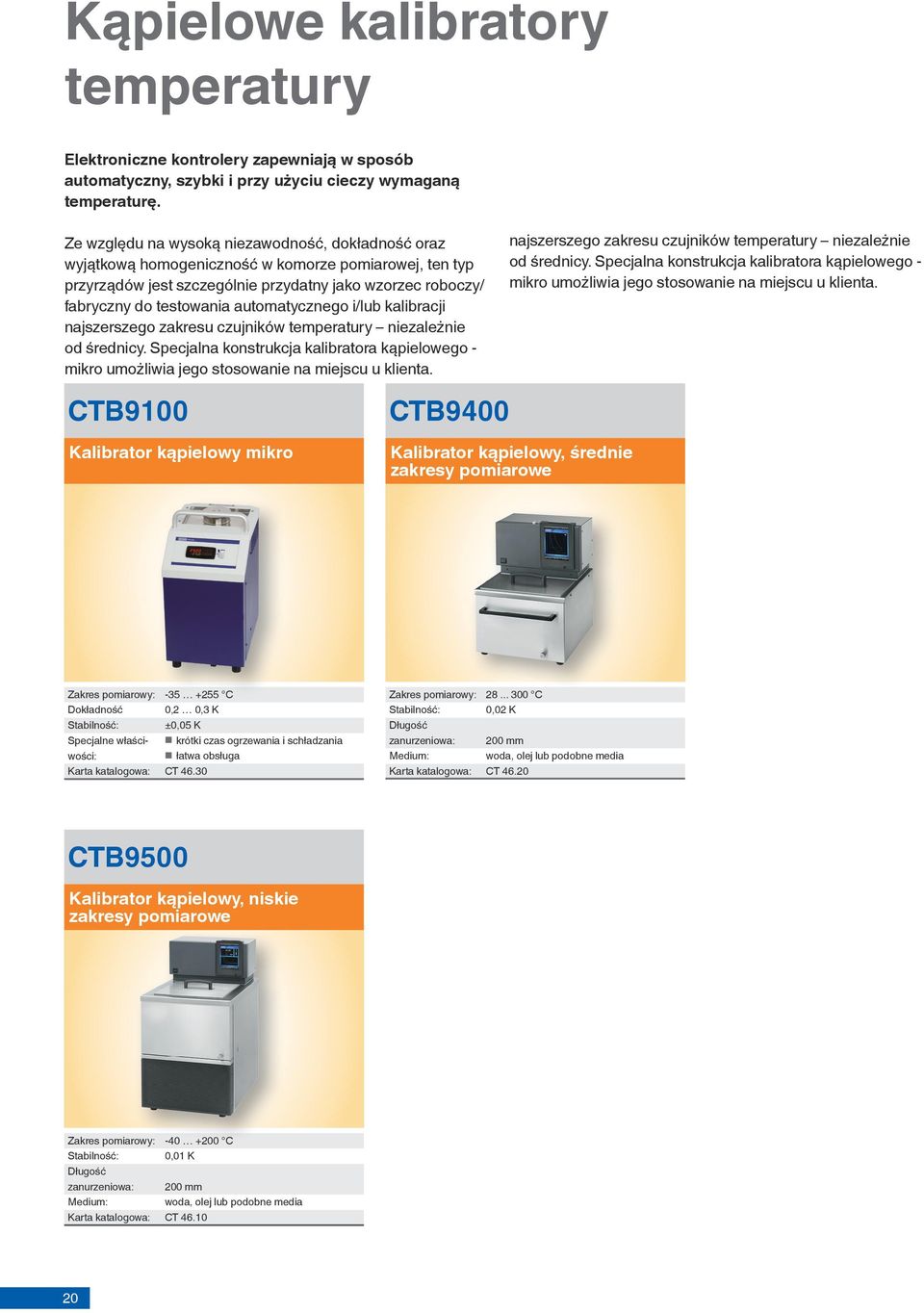

20 Kąpielowe kalibratory temperatury Elektroniczne kontrolery zapewniają w sposób automatyczny, szybki i przy użyciu cieczy wymaganą temperaturę. Ze względu na wysoką niezawodność, dokładność oraz wyjątkową homogeniczność w komorze pomiarowej, ten typ przyrządów jest szczególnie przydatny jako wzorzec roboczy/ fabryczny do testowania automatycznego i/lub kalibracji najszerszego zakresu czujników temperatury niezależnie od średnicy. Specjalna konstrukcja kalibratora kąpielowego - mikro umożliwia jego stosowanie na miejscu u klienta. najszerszego zakresu czujników temperatury niezależnie od średnicy. Specjalna konstrukcja kalibratora kąpielowego - mikro umożliwia jego stosowanie na miejscu u klienta. CTB9100 Kalibrator kąpielowy mikro CTB9400 Kalibrator kąpielowy, średnie zakresy pomiarowe Zakres pomiarowy: C Dokładność 0,2 0,3 K Stabilność: ±0,05 K właści krótki czas ogrzewania i schładzania łatwa obsługa Karta katalogowa: CT Zakres pomiarowy: C Stabilność: 0,02 K Długość zanurzeniowa: 200 mm woda, olej lub podobne media Karta katalogowa: CT CTB9500 Kalibrator kąpielowy, niskie zakresy pomiarowe Zakres pomiarowy: C Stabilność: 0,01 K Długość zanurzeniowa: 200 mm woda, olej lub podobne media Karta katalogowa: CT

21 Temperatura Temperatur Mostkowe termometry rezystancyjne Mostkowe termometry elektryczne do pomiarów o wysokiej dokładności Dzięki zastosowaniu standardowych rezystorów, mostkowe termometry rezystancyjne mogą z wysoką dokładnością mierzyć proporcjonalną rezystancję, która z kolei wskazuje (między innymi) temperaturę. Ze względu na wysoką dokładność, omawiane przyrządy są stosowane nie tylko w pomiarach temperatury, lecz także w laboratoriach elektrycznych. CTR2000 Termometr precyzyjny CTR5000 Termometr precyzyjny CTR6000 DC mostowe termometry rezystancyjne Zakres pomiarowy: C Dokładność: 0,01 K (4-przewod.), 0,03 K (3-przewod.) Typ czujnika: Pt100, Pt25 właści- 3-przewodowy pomiar (opcjonalnie) do 8 zintegrowanych kanałów w urządzeniu (opcjonalnie) Karta katalogowa: CT Zakres pomiarowy: C Dokładność: 0,01 K, opcjonalnie 0,005 K Typ czujnika: Pt100, Pt25 właści- zintegrowany rejestrator danych (opcjonalnie) do 64 kanałów Karta katalogowa: CT Zakres pomiarowy: C Dokładność: ± 3 mk (pełen zakres) Typ czujnika: PRT, termistory lub rezystory stałe właści- rozszerzony zakres do 60 kanałów (opcjonalnie) 10 kω, 100 kω Karta katalogowa: CT wewnętrzne rezystory 25 Ω, 100 Ω, CTR6500 AC mostkowe termometry rezystancyjne CTR9000 Wzorcowy - mostkowy termometr rezystancyjny Zakres pomiarowy: C Dokładność: zależności od współczynnika oporu Typ czujnika: właści 0,1... 1,25 mk SPRT, PRT lub stały rezystor rozszerzony zakres do 60 kanałów (opcja) wewnętrzne rezystory 25 Ω, 100 Ω technologia AC Karta katalogowa: CT Zakres pomiarowy: Ω Dokładność: 0,1 ppm, 20 ppb opcjonalnie Typ czujnika: SPRT, PRT lub stały rezystor rozszerzony zakres do 60 kanałów (opcja) właści Możliwość wybrania 4 trybów gotowości (opcjonalnie) technologia AC Karta katalogowa: CT Więcej informacji na 21

22 Najwyższa precyzja dla każdego rozwiązania Scandura i ASL umożliwiają pomiar parametrów prądu, napięcia i rezystancji. Ponadto, oprócz produktów firmy WIKA, możemy zaoferować naszym klientom produkty we wszystkich klasach dokładności o różnym poziomie automatyzacji. Zakres zastosowania: Wielkości pomiarowe: prąd, napięcie, rezystancja dodatkowego impulsu, częstotliwość, ciśnienie i temperatura Dostępne zatwierdzenie ATEX Standardowa rezystory rezystancyjne Strona 23 Ręczne kalibratory Strona 24 22

23 Prąd, napięcie, rezystancja Standardowe rezystory referencyjne, AC/DC Standard porównania elektrycznego W mostkowych termometrach rezystancyjnych stosowane są rezystory wzorcowe o wysokiej dokładności i ustalonych wartościach rezystancji. Stosowane są one także jako wzorce w akredytowanych laboratoriach elektrycznych. CER6000-RR Rezystor referencyjny CER6000-RW Standardowy rezystor referencyjny Wartość rezystancji: 1, 10, 25, 100, 300, 400, 500, i Stabilność długookresowa: właści Ω < ± 5 ppm na rok niski współczynnik temperaturowy solidna konstrukcja ze stali CrNi Karta katalogowa: CT Wartość rezystancji: 1, 10, 25, 100, 300, 400, 500, i Stabilność długookresowa: właści Ω 2 ppm na rok ( wersja HS 0,5 ppm na rok) niski współczynnik temperaturowy solidna konstrukcja ze stali CrNi Karta katalogowa: CT Podłączenie rezystora referencyjnego, model CER6000-RR czerwony V A IA czerwony Rezystor referencyjny, model CER6000-RR z 100 Ω biały V B IB biały Rezystor referencyjny, model CER6000-RR z zakresem różnicowym 23

24 Prąd, napięcie, rezystancja Ręczne kalibratory Przenośne przyrządy do pomiaru i kalibracji. Ze względu na mnogość funkcji i niską niepewność pomiaru urządzenia te mogą być stosowane do kalibracji przemysłowej ( laboratoria, produkcja, warsztaty), w serwisach i usługach, jak również przy kontroli jakości. CEP1000 Precyzyjny kalibrator pętli CEP3000 Ręczny kalibrator temperatury CEP6000 Ręczny wielofunkcyjny kalibrator Zakres pomiarowy: 0 24 ma, 0 28 V Dokładność: 0,015 % właści symuluje, zasila i mierzy przetworniki 2-przewodowe Karta katalogowa: CT Zakres pomiarowy: Dokładność: właści rezystancyjnych Karta katalogowa: CT mv, Ω C (Typ J) C (Pt100) 0,4 C (Typ J), 0,33 C (Pt100) pomiar i symulacja termopar i termometrów Zakres pomiarowy: 0 24 ma, V, Ω 2 CPM 10 khz C (Typ J) C (Pt100) Dokładność: 0,015 % pomiar i symulacja termopar, termometrów właści rezystancyjnych, rezystancji, prądu, napięcia, częstotliwości, pulsacji ciśnienia Karta katalogowa: CT CED7000 Wysokoprecyzyjny kalibrator Pascal ET Ręczny kalibrator wielofunkcyjny Zakres pomiarowy: ma, V, Ω C (Typ J) C (Pt100) Dokładność: 0,003 % właści- wysokoprecyzyjny pomiar i symulacja Więcej informacji na 24 termopar i termometrów rezystancyjnych, rezystanacji, prądu, napięcia i ciśnienia Karta katalogowa: CT Zakres pomiarowy: ma, V, Ω khz C (Typ J) C (Pt100) Dokładność: 0,008 % duży, dotykowy wyświetlacz właści zintegrowany rejestrator danych i funkcja kalibracji ciśnienia Karta katalogowa: CT pomiar i symulacja temperatury, prądu, napięcia, rezystancji, częstotliwości,

25 Akcesoria Akcesoria Od pojedynczych elementów do kompletnego zestawu. Dla ciśnienia jako parametru pomiarowego, oferujemy adaptery, sensory, kompletne walizki serwisowe - wszystko to co jest potrzebne do kalibracji. Niestandardowe wkłady pomiarowe, olej silikonowy odpowiedni do kalibratorów kąpielowych, interfejs kablowy uzupełniają portfolio produktowe kalibratorów temperatury. Ciśnienie Temperatura Oprogramowanie Ciśnienie i temperatura 25

26 Systemy kalibracyjne Systemy kalibracyjne Systemy oraz instalacje pod klucz specyficzne dla danego klienta z odpowiednim oprogramowaniem. Z obszernego spisu produktów można zaprojektować zintegrowane rozwiązanie z wymaganym stopniem automatyzacji. Główną zaletą takiego rozwiązania jest wykorzystanie doświadczenia z dobrze sprawdzonymi aplikacjami technologii pomiarowej we własnych akredytowanych laboratoriach firmy WIKA oraz instalacjach przemysłowych. Stanowisko kontroli i kalibracji Mobilny system kalibracji Zakres pomiarowy: Dokładność: : właściwości bar pneumatyczne bar hydrauliczne w zależności od stosowanego sprzętu pomiarowego sprężone powietrze, azot, olej lub woda warsztaty testowe dla produkcji, laboratoriów Zakres pomiarowy: wg specyfikacji klienta Dokładność: do 0,008 % sprężone powietrze, azot, olej lub woda właści- kompletny system pod klucz Zautomatyzowane systemy kalibracji ciśnienia Zautomatyzowany systemy kalibracji temperatury Zakres pomiarowy: wg specyfikacji klienta Dokładność: do 0,008 % sprężone powietrze, azot, olej lub woda kompletny system pod klucz właści Zakres pomiarowy: Stabilność: właści wg specyfikacji klienta do 0,001 K woda, alkohol, olej silikonowy lub sól kompletny system pod klucz 26

27 Informacje techniczne Kompletne rozwiązania Proste sprawdzenie lub profesjonalna kalibracja CPH6000 i CPP30 Kalibracja przetworników ciśnienia CPH6600 Kalibracja przetworników ciśnienia CPH6400 i CPP5000-X Kalibracja wysokich ciśnień Generowanie ciśnienia za pomocą ręcznej pompy testowej CPP30 Odczyt sygnału elektrycznego z przetwornika ciśnienia poprzez wyjście elektryczne CPH6000 Zapis danych kalibracyjnych w CPH6000 i późniejsza ocena danych na PC za pomocą oprogramowania EasyCal Generowanie ciśnienia za pomocą zintegrowanej elektrycznej pompy CPH6600 Odczyt sygnału elektrycznego z przetwornika ciśnienia poprzez wyjście elektryczne CPH6600 Generowanie ciśnienia za pomocą hydraulicznej pompy testowej CPP5000-X Odczyt sygnału elektrycznego z kalibrowanej jednostki za pomocą cyfrowego wyświetlacza Przesyłanie danych online i generowanie certyfikatu kalibracji za pomocą oprogramowania PrintCal Więcej informacji na 27

28 Zasada działania Prasa manometryczna Mechaniczne prasy obciążnikowo-tłokowe (parametry standardowe) oparte na fizycznej zależności: ciśnienie = siła/powierzchnia. Obciążniki umieszczone na wierzchu układu tłokowocylindrowego jest źródłem ściśle określonej siły. Poprzez wytwarzanie określonego ciśnienia (przeciwciśnienia) wewnątrz prasy przy użyciu np. wbudowanej pompy ręcznej osiągany jest stan równowagi. W tym stanie ciśnienie jest na tyle wysokie, że obciążniki, w tym swobodny tłok w układzie tłokowo-cylindrowym, są w stanie nieważkości, dzięki czemu na przyłącze testowe podawane jest dokładnie określone ciśnienie. Odważniki System tłokowo- cylindryczny Pompa Przyłącze testowe Do takich zastosowań niezbędne jest źródło ciśnienia, ale tylko w układach pneumatycznych > 10 barów, lub podciśnienia dla wersji z ciśnieniem ujemnym. Zaleta: możliwy szeroki zakres pomiarowy, sporadyczna rekalibracja, urządzenie niezależne. Cyfrowe prasy manometryczne Cyfrowe prasy manometryczne nie wymagają obciążników tłokowych. P W przeciwieństwie do mechanicznych pras obciążnikowotłokowych wykorzystujących obciążniki, cyfrowe prasy manometryczne nie wymagają ich zastosowania. Przy pomocy układu tłokowo-cylindrowego, przyłożone ciśnienie jest przeliczane na siłę F (F=PxA), która jest następnie obciążana (m= F/g), tzn. ciśnienie cylindra jest kierowane na ogniwo obciążnikowe, które działa na zasadzie elektromagnetycznej kompensacji siły. P = F/A F = m x g F A (Tłok) Cylinder m (Komora pomiarowa) Dzięki tej niestandardowej zasadzie działania, cyfrowe prasy manometryczne wraz z regulatorami ciśnienia pozwalają na niezwykle dokładną i w pełni automatyczną kalibrację z wysoką dokładnością. Zintegrowany moduł pomiarowy warunków otoczenia automatycznie koryguje wartość odniesienia. 28

29 Informacje techniczne Czujniki ciśnienia (z wyświetlaczem lub bez) lub wskaźniki ciśnienia Elektryczne systemy pomiarowe przekształcające ciśnienie na sygnał elektryczny z opcjonalną wizualizacją. Sensor Sygnał elektryczny E P Czujniki i wskaźniki ciśnienia przekształcają ciśnienie (wielkość fizyczną) na proporcjonalny sygnał elektryczny przekazywany do dalszego przetwarzania przez interfejs analogowy lub cyfrowy. Wskaźniki, oprócz przedstawiania sygnału w różnych jednostkach ciśnienia, oferują zwykle wiele innych funkcji (np. pamięć wartości minimalnej i maksymalnej itd.). Urządzenia te wymagają zasilania elektrycznego. Zaleta: sygnał ciśnieniowy dostępny przez interfejs elektryczny; możliwość wizualizacji. Sensor Ciśnienie E P Ciśnienie Pneumatyczny kontroler ciśnienia Elektroniczne regulatory wytwarzające szybko i automatycznie ciśnienie na podstawie ciśnienia zasilania. Pneumatyczne: nastawa, wprowadzona przy pomocy klawiatury lub interfejsu elektrycznego, jest szybko i dokładnie podawana na wyjściu (przyłączu testowym) dzięki regulatorowi składającemu się z zaworu i precyzyjnego czujnika ciśnienia. Uzyskiwane jest to poprzez odpowiednie przekształcanie przyłączonego ciśnienia zasilania (>100%). Aby ustawić wartości ciśnienia niższe niż ciśnienie atmosferyczne otoczenia, do urządzenia musi być również podłączone źródło podciśnienia. Hydrauliczne: w tym przypadku używane jest medium płynne (np. woda destylowana) sprężane przez jednostkę kontrolną. Uzyskiwane jest to przy pomocy zamkniętego obwodu regulacyjnego opartego na pneumatycznym pierwotnym obwodzie sterującym ( barów) i mechanicznym multiplikatorze ciśnienia z wyjściem hydraulicznym (obwód wtórny). W tym przypadku oprócz zasilania elektrycznego niezbędne jest źródło ciśnienia oraz ew. podciśnienia. Zaleta: szybkie podawanie ciśnienia i pełna automatyzacja dzięki interfejsowi elektrycznemu Ciśnienie zasilające Zawór Sensor E P Przyłącze testowe Podciśnienie 29

30 Kompletne rozwiązanie Proste sprawdzanie lub profesjonalna kalibracja CTH6200 CEP6100 CTB9100 Pomiar temperatury online Kalibracja czujnika temperatur na miejscu instalacji Opcjonalnie: Rejestracja i przesyłanie danych za pomocą rejestratora na PC. Regulacja temperatury za pomocą kalibratora kąpielowego model CTB9100 Dokłady pomiar temperatury za pomocą wielofunkcyjnego kalibratora model CEP6100 Przesłanie danych na PC, możliwość generowania certyfikatu kalibracji 30

31 Informacje techniczne Zasada działania Kalibratory z suchym otworem pomiarowym Elektroniczne regulatory wytwarzające żądaną temperaturę automatycznie, szybko i bez potrzeby użycia cieczy. Przyrządy te wytwarzają regulowaną temperaturę w suchym bloku. Służą do kalibracji termometrów umieszczanych w otworach wywierconych w tym bloku. Główne elementy kalibratora z suchym otworem pomiarowym to: suchy blok, regulator temperatury bloku i termometr referencyjny (wewnętrzna wartość odniesienia), oraz ekran służący do określenia temperatury bloku. Kąpielowe kalibratory temperatury Regulatory elektroniczne automatycznie i szybko wytwarzające żądaną temperaturę przy użyciu ciekłego medium. Przyrządy te wytwarzają regulowaną temperaturę w zbiorniku z cieczą. Ich celem jest kalibracja termometrów. Podstawowe elementy mikro-kalibratorów kąpielowych to: zbiornik z cieczą, odpowiednia ciecz w zbiorniku i termometr referencyjny (wewnętrzna wartość odniesienia) oraz wyświetlacz służący do określania temperatury zbiornika. Powyższe elementy tworzą razem kompaktowy przyrząd. Czujnik kalibrowany Czujnik kalibrowany Wyświetlacz Wyświetlacz Wkład Płynna cyrkulacja Metalowy blok Wbudowany czujnik Blok grzewczy Mieszadło Czujnik kontrolny 31

32 Zasada działania Mostkowe termometry rezystancyjne AC Gdy przez termometr o oporze Rt i rezystor wzorcowy o znanej wartości Rs przechodzi prąd stały, wówczas napięcie na nich jest wprost proporcjonalne do wartości rezystancji. Stosunek tych dwóch napięć, i w konsekwencji rezystancji dwóch rezystorów, można zmierzyć bardzo dokładnie za pomocą techniki wysokoprecyzyjnych potencjometrów zamontowanych w mostkach ASL AC. Ponieważ Rs jest znane, Rt można obliczyć z równania n=rt/rs, gdzie n jest zmierzonym stosunkiem. R t R s Zalety mostków rezystancyjnych AC W wysokoprecyzyjnych pomiarach platynowych termometrów rezystancyjnych technologia mostków wykorzystujących prąd przemienny o niskiej częstotliwości stosowana w ASL ma wiele zalet w porównaniu z systemami wykorzystującymi prąd stały (DC); dwie z tych zalet są następujące: prąd stały wytwarza niewielkie napięcia w termometrze, rezystorze wzorcowym i kablach na każdym złączu, w którym są stosowane różne materiały na przykład miedź, cyna, platyna, pallad, nikiel itp. Napięcia które dodajemy lub odejmujemy od mierzonych napięć zależą od różnic temperatury na złączach, dlatego nazywa się je termicznymi EMF. Zmienne napięcia powodują błędy pomiarowe, a dokładniejsze układy mostków DC przełączają biegunowość prądu, by rozwiązać ten problem - każda zmiana trwa od 2 do 4 sekund. Mostki ASL AC oparte o prąd zmienny automatycznie zmieniają biegunowość 75 razy na sekundę co jest znacznie skuteczniejszym rozwiązaniem. Na aktywne układy, będące podstawą działania układów DC, niekorzystny wpływ mają zmiany temperatury otoczenia i efekt starzenia się części. Podstawą dokładności mostków ASL AC jest ich indukcyjny potencjometr - pasywny, precyzyjny rozdzielacz napięcia, na którego wydajność nie ma wpływu zmiana temperatury otoczenia ani upływ czasu. Mostki DC wymagają bardzo stabilnej elektroniki do uzyskania wymaganej wydajności. Ponieważ aktywny układ wewnętrzny mostka AC nie jest najważniejszy dla działania układu, wpływ dryftu aktywnych elementów oraz ich starzenia się jest zminimalizowany. Dzięki temu przyrząd nie wymaga regularnych rekalibracji, by zachować zgodność ze specyfikacją. 32

33 Technische Informationen Kalibracja Jakość produktu, bezpieczeństwo operacyjne oraz oszczędność zależą bezpośrednio od dokładnego i niezawodnego monitorowania parametrów procesowych. Dlatego też kalibrację i konserwację przyrządów pomiarowych należy powierzyć kompetentnemu partnerowi. Centrum kalibracji i serwisu firmy WIKA znajdujący się w Klingenberg jest członkiem Niemieckiego Urzędu Kalibracyjnego (DKD) od 1982 roku i posiada certyfikat DIN EN ISO / IEC Od tego czasu bierzemy aktywny udział w grupach roboczych i komitetach standaryzacyjnych dzięki naszemu doświadczeniu mamy udział w postępie technologicznym. Przeprowadzanie kalibracji Przed kalibracją wykonywana jest ocena zdolności kalibracji przyrządów oraz, jeżeli jest to konieczne, regulacja. Kalibracja jest zawsze wykonywana zgodnie z obowiązującymi dyrektywami. Wyniki kalibracji są dokumentowane w certyfikacie kalibracji, a pozycja kalibrowana jest oznakowana znakiem kalibracyjnym. Wykonujemy kalibrację przyrządów do pomiaru ciśnienia i temperatury naszej produkcji, jak również przyrządów pochodzących od innych producentów. W zależności od wymagań Klienta można wybrać kalibrację na miejscu lub kalibrację w fabryce. Certyfikat kalibracji DKD/DAkkS Kalibracja fabryczna Lista pojedynczych mierzonych wartości Specyfi kacja zastosowanej wartości wzorcowej Obliczanie parametrów matematycznych Obliczanie niepewności rozszerzonej pomiaru (zgodnie z ISO 9001) Lista pojedynczych mierzonych wartości Specyfikacja zastosowanej wartości wzorcowej Gwarantowana jest spójność z krajową normą danego kraju Zawsze jest zapewniona zgodność testowanych przyrządów z normą krajową Dokumentacja i graficzna ilustracja certyfikatu DAkkS Dokumentacja jako świadectwo odbioru testu (nie obowiązuje formalnie) Europejska koordynacja akredytacji zapewnia, że kalibracja jest akceptowana całym świecie Nie obejmuje uzgodnionych normatywnych lub międzynarodowych norm Certyfikat kalibracji DAkkS Certyfikat sprawdzenia 3.1 wg DIN EN
