Chemia defektów punktowych (I) Równowagi defektowe w związkach o składzie stechiometrycznym.
|
|
- Agata Matysiak
- 5 lat temu
- Przeglądów:
Transkrypt
1 Chem defektów punktwych (I) Równwg defektwe w zwązkch skłdze stechmetrycznym
2 RYSZTAŁY RZECZYWISTE RDZAJE DEETÓW PUNTWYCH hetertm w pzycj węzłwej tm w pzycj węzłwej brk tmu w pzycj węzłwej - wkncj (kntrkcj sec) tm mędzywęzłwy - nterstycjlny (ekspnsj sec) hetertm mędzywęzłwy - nterstycjlny (ekspnsj sec) 2
3 PDZIAŁ CIAŁ STAŁYCH ZE WZGLĘDU NA ZDEETWANIE defekty punktwe rdzme (endgenczne, smstne) dmeszkwe (egzgenczne) stechmetryczne (dltndy) nestechmetryczne (bertldy) zdefektwne strukturlne zdefektwne elektrnwe 3

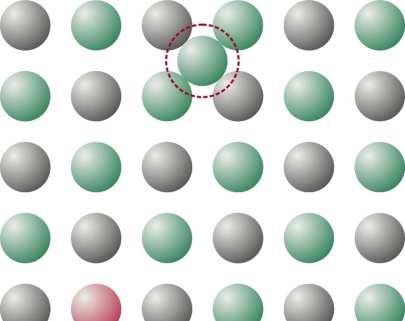

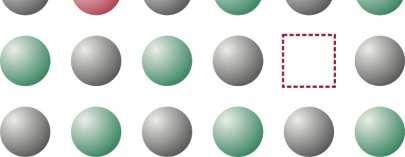

4 CHEIA DEETÓW SYBLIA RÖGERA-INA becne d psu struktury defektów stsuje sę symblkę röger-nk: rdzj S C P łdunek względem sec płŝene S,,, wkncj hetertm ktn nn P,, mędzywęzłw C ( ), h, ( e ), ( 0 ) węzłw (ktnw nnw) łdunek względem sec łdunek efektywny 4
5 CHEIA DEETÓW SYBLIA RÖGERA-INA, c.d. Symblk röger-nk defektów punktwych w sec krystlcznej zwązków typu 2 2- e h ktn w pzycj ktnu w sec (ne jest t defekt) nn w pzycj nnu w sec (ne jest t defekt) ktn w pzycj nnu w sec nn w pzycj ktnu w sec wkncj ktnw w sec wkncj nnw w sec tm dmeszk w pzycj ktnu w sec tm dmeszk w pzycj nnu w sec qus-swbdny elektrn w sec (w pśme przewdnctw) dzur elektrnw w sec (w pśme pdstwwym) 5
6 CHEIA DEETÓW SYBLIA RÖGERA-INA, c.d. Rdzj defektu Symbl Dwuwrtścwy ktn w węźle w pdsec ktnwej Dwuwrtścwy nn w węźle w pdsec nnwej Nezjnzwn wkncj ktnw e e e Pjedyńcz zjnzwn wkncj ktnw e Pdwójne zjnzwn wkncj ktnw e Nezjnzwn wkncj nnw Pjedyńcz zjnzwn wkncj nnw Pdwójne zjnzwn wkncj nnw Atm metlu w płŝenu mędzywęzłwym Pjedyńcz zjnzwny ktn w płŝenu mędzywęzłwym Pdwójne zjnzwny ktn w płŝenu mędzywęzłwym Atm utlencz w płŝenu mędzywęzłwym e e e Pjedyńcz zjnzwny nn w płŝenu mędzywęzłwym Pdwójne zjnzwny nn w płŝenu mędzywęzłwym ws-swbdny elektrn e Dzur elektrnw Trójwrtścwy ktn dmeszk w węźle pdsec ktnwej h e Jednwrtścwy ktn dmeszk w węźle pdsec ktnwej e Trójwrtścwy nn dmeszk w węźle pdsec nnwej Jednwrtścwy nn dmeszk w węźle pdsec nnwej
7 CHEIA DEETÓW łdunek efektywny defektów w krysztłch jnwych łdunek efektywny defektów punktwych zncz sę względem krysztłu delneg (nezdefektwneg) tmy metlu () nemetlu (), zjmujące płŝene nrmlne w sec, mją zerwy łdunek efektywny: ( ) efektywny łdunek wkncj względem nnu wyns 2, zś względem ktnu równ sę 2: ( ) efektywny łdunek ktnów nnów mędzywęzłwych wyns dpwedn 2 2: ( ) Łdunek efektywny dneg elementu sec łdunek elektryczny teg elementu łdunek elektryczny frgmentu sec w krysztle nezdefektwnym, zjmwny ktulne przez dny element (-2) (0) 2 (2) (0) 2 (0) ( 2) 2 (0) (2) 2 7
8 CHEIA DEETÓW SYBLIA RÖGERA-INA, c.d. Przykłdy uŝyc symblk röger-nk w zwązku jnwym PbS: bekt Łdunek Prwdłwy łdunek węzł Łdunek względny Symbl - Pb Cr Br Pb S Pb Pb Pb Cr Pb S Br S Pb S 8
9 CHEIA DEETÓW reguły zpsu rekcj defektwych Twrzene sę rzmtych rdzjów defektów punktwych mŝn przedstwć schemtyczne przy pmcy równń rekcj qus-chemcznych. Przy zpsywnu rekcj defektwych w dnym zwązku bwązują nstępujące reguły: 1. Stsunek węzłów ktnwych d nnwych mus być tk, jk jest w zwązku skłdze stechmetrycznym (np. lczb węzłów secwych typu w zwązku równ sę lczbe węzłów typu, w przypdku zwązku 2 lczb węzłów jest płwę nŝsz, zś w 2 - dw rzy wyŝsz d lczby węzłów typu ). 2. Symble znczją utwrzene nweg węzł dneg rdzju. Pjwene sę tkeg symblu p prwej strne równn wskzuje, Ŝe lczb węzłów dneg rdzju wzrsł jeden. Dl spełnen reguły 1, nleŝy dpwedn zwększyć jeden lczbę węzłów drugeg rdzju (dl zwązków typu ). 3. Ŝde równne mus być zgdne z zsdą zchwn msy. s wkncj jest równ zeru, ms dzury elektrnwej jest równ mse elektrnu. 4. Ŝde równne mus być zgdne z zsdą zchwn łdunku. rysztł jk cłść mus być elektryczne bjętny ( le był bjętny przed rekcją defektwą). 9

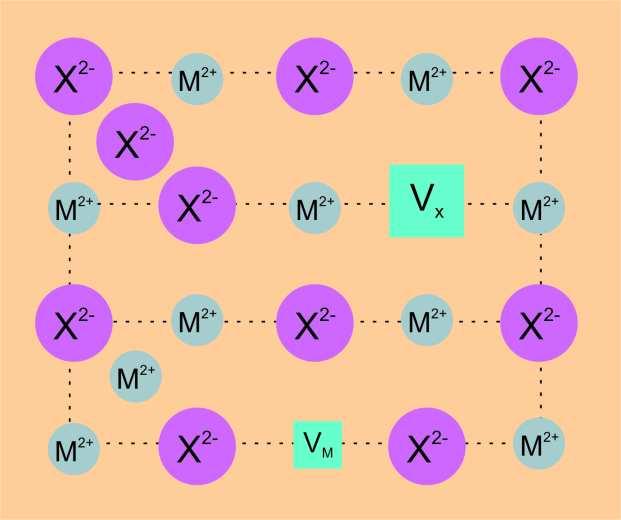

10 DEETY PUNTWE W ZWIĄZACH SŁADZIE STECHIETRYCZNY DALTNIDY symetryczne nty-symetryczne defekty Schttky eg defekty nty-schttky eg defekty ntystrukturlne defekty renkl defekty nty-renkl 10
11 DEETY PUNTWE W ZWIĄZACH SŁADZIE STECHIETRYCZNY, c.d. Defekty Schttky eg: równwŝn lczb wkncj w pdsecch ktnwej nnwej twrzą sę w wynku puszczn przez równwŝną lczbę ktnów nnów swych płŝeń w węzłch sec ch dyfuzj ku pwerzchn krysztłu, gdze nstępuje ndbudw nwych elementów sec. 0 (przy złŝenu, Ŝ ktny nny są dwuwrtścwe) 11
12 PRZYŁADY ZDEETWANIA TYPU SCHTTY EG : 0 : 0 2 : Cr 2 3 : Cr Cr 2 Cr Cr Cr Cr 3 12
13 DEETY PUNTWE W ZWIĄZACH SŁADZIE STECHIETRYCZNY, c.d. Defekty nty-schttky eg: równwŝn lczb ktnów nnów w przestrzench mędzywęzłwych pewn lczb ktnów nnów znjdujących sę w pwerzchnwej wrstwe krysztłu puszcz swe płŝen w węzłch sec wbudwuje sę d przestrzen mędzywęzłwych (przy złŝenu, Ŝ ktny nny są dwuwrtścwe) 13
14 PRZYŁADY ZDEETWANIA TYPU ANTY- SCHTTY EG : : 2 : 2 2 Cr 2 3 : Cr 2 Cr 3 2 Cr 3 14
15 DEETY PUNTWE W ZWIĄZACH SŁADZIE STECHIETRYCZNY, c.d. Defekty renkl: ktny w przestrzench mędzywęzłwych rz równwŝn lczb wkncj w pdsec ktnwej pwstją n skutek przejśc pewnej lczby ktnów z węzłów sec krystlcznej d przestrzen mędzywęzłwych. (przy złŝenu, Ŝ ktny nny są dwuwrtścwe) 15
16 PRZYŁADY ZDEETWANIA TYPU RENLA : : 2 : 2 2 Cr 2 3 : Cr Cr 2 Cr Cr 3 2 Cr Cr 2 Cr 3 Cr 16
17 DEETY PUNTWE W ZWIĄZACH SŁADZIE STECHIETRYCZNY, c.d. Defekty nty-renkl: nny w przestrzench mędzywęzłwych równwŝn lczb wkncj w pdsec nnwej pwstją n skutek przejśc pewnej lczby nnów z węzłów sec krystlcznej d przestrzen mędzywęzłwych. (przy złŝenu, Ŝ ktny nny są dwuwrtścwe) 17
18 PRZYŁADY ZDEETWANIA TYPU ANTY- RENLA : : 2 : Cr 2 3 : Cr 2 Cr Cr Cr 18
19 DEETY PUNTWE W ZWIĄZACH SŁADZIE STECHIETRYCZNY, c.d. Defekty nty-strukturlne pewn lczb ktnów zmen sę swym płŝenm w węzłch sec z nnm zmny płŝeń secwych mŝn czekwć w krysztłch złŝnych ze skłdnków mł róŝnących sę elektrujemnścą pdbnych prmench tmwych. (przy złŝenu, Ŝ ktny nny są dwuwrtścwe) 19
20 PRZYŁADY ZDEETWANIA TYPU ANTY-STRUTURALNEG : : 2 : 2 Cr 2 3 : Cr Cr 2 Cr 3 2 Cr 2 Cr Cr Cr Cr 20
21 PRAW DZIAŁANIA AS Przed przystąpenem d psu równwg defektwych w krysztłch jnwych nleŝy sprecyzwć pjęce prw dzłn ms. Rzptrzmy zmnę ptencjłu termdynmczneg dwlnej dwrclnej rekcj chemcznej, dnej równnem: A bb cc dd G c µ d µ µ b µ µ µ R T ln gdze: µ - stndrdwy ptencjł chemczny skłdnk, - ktywnść skłdnk : γ N C γ - współczynnk ktywnśc jeden w rztwrch brdz rzceńcznych, N - stęŝene skłdnk w ułmkch mlwych. W ukłdch hetergencznych ktywnść czystych skłdnków przy cśnenu 10 5 P równ jest jednśc. D A B 21
22 PRAW DZIAŁANIA AS, c.d. r G r c G µ µ A C w stne równwg: G RT c ln µ d C RT G G µ ln D RT A ln µ b A c C µ B b d µ µ G G RT ln G r G 0 RT ln c C A c C A d D b B D RT B c C A d D b B ln RT RT d D b B b B ln ln d D c C A d D b B Prw dzłn ms 22
23 PRAW DZIAŁANIA AS, c.d. G RT ln G ep G RT Stł równwg jk funkcj stndrdweg ptencjłu termdynmczneg: H H RT prw dzłn ms stsuje sę d rztwrów: gzwych, cekłych, stłych. c d [ C [ D [ A [ B b T ep S ep S R gdy dny rztwór stsuje sę d prw Henrye g (zchwuje sę jk rztwór dsknły slne rzceńczny wrunek spełnny przez zdefektwne krysztły jnwe), wówczs ktywnśc regentów mŝn zstąpć ch stęŝenm. 23
24 RÓWNWAGI DEETWE W DALTNIDACH Defekty Schttky eg: 0 stł równwg w krysztłch jnwych, w których przewŝją defekty Schttky eg: S [ [ [ [ [ [ S [ [ S ep H RT S ep S R S wrunek elektrbjętnśc: [ 1 S 2 [ [ [ [ 2 ep H RT S ep S R S 24

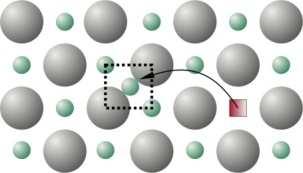

25 RÓWNWAGI DEETWE W DALTNIDACH, c.d. Defekty renkl: stł równwg w krysztłch jnwych, w których przewŝją defekty renkl: [ [ [ [ [ 1 ep H RT ep S R wrunek elektrbjętnśc [ [ 1 2 [ [ [ 2 ep H RT ep S R 25
26 RÓWNWAGI DEETWE W DALTNIDACH, c.d. Defekty nty-schttky eg: Defekty nty-renkl: stłe równwg w krysztłch jnwych, w których przewŝją defekty nty-schttky eg lub nty-renkl: S S [ [ [ [ [ [ [ [ [ [ [ S H ep RT S [ [ ep S R S ep wrunek elektrbjętnśc H RT [ [ ep S R 1 2 [ [ S 1 2 [ [ 26
27 RÓWNWAGI DEETWE W DALTNIDACH, c.d. Zdefektwne typu Schttky eg: zer [ [ [ [ S BT 3 B B T 3 B T 3 3 T B T B T zer B T 3 S [ [ [ 3 B T [ [ [ 2 B T T 2 T T 2 T 2 2 T T zer T 2 S [ [ 2 [ [ 2 T T 27
28 RÓWNWAGI DEETWE W DALTNIDACH, c.d. Zdefektwne typu nty-schttky eg: g g g g [ [ g S [ [ g L 3 L L 3 L 3 S [ [ L 3 [ [ L 3 e 2 S 3 2 e e 3S 2 e S 3S S [ [ 2 e S 3 [ [ e 2 S 3 28
29 RÓWNWAGI DEETWE W DALTNIDACH, c.d. Zdefektwne typu renkl: [ [ [ [ Pb Pb Pb Pb Pb [ [ Pb Pb [ [ Pb Pb Pb Pb Pb Pb Al Al 2 3 Al 3 2 Al Al [ [ Al [ [ Al Al 2 Al 2 Al Al Al 2 Al 29
30 RÓWNWAGI DEETWE W DALTNIDACH, c.d. Zdefektwne typu nty-renkl: Sn Sn Sn 4 Br 4 Br 4 Br Br Sn Br Br Br Br SnBr 4 [ [ Br Br [ [ Br Br Zn Zn Zn Zn Zn [ [ [ [ B 2 B B B B [ [ [ [ 30
31 RÓWNWAGI DEETWE W DALTNIDACH, c.d. Twrzene sę zburzeń typu renkl jest łtwejsze w strukturch luźnym ułŝenu jnów, np. U 2 strukturze flurytu: Entlp entrp twrzen defektów punktwych: rysztł Wkncje: Cu Ag Al Defekty Schttky eg: Br g Defekty renkl: Ag AgBr ZnS H d 1,18 1,09 0,75 [e 2,54 2,53 2,44 4,0 6,5 4,0 1,45 1,55 1,13 1,28 4,5 6,0 S d / k 1,6 3,0 1,5 2,4 9,0 10,3 9,8 5,4 12,2 b 31
32 RÓWNWAGI DEETWE W DALTNIDACH, c.d. Gdy w krysztłch rzeczywstych występuje bk sebe klk rdzjów defektów, t muszą być spełnne równcześne wszystke równn dpwednch stłych równwg. Energe kneczne d utwrzen róŝnych typów defektów w sec krystlcznej róŝną sę znczne mędzy sbą wrtśc stłych równwg tkŝe róŝną sę jeden typ zdefektwn przewŝ nd pzstłym. Dmnujące zdefektwne wybrnych krysztłów Rdzj rysztł Struktur zdefektwn hlgenk lklczne hltu Schttky eg tlenk metl lklcznych hltu Schttky eg AgBr, Ag hltu renkl hlgenk Cs, Tl Cs Schttky eg Be wurcytu Schttky eg flurk zem lklcznych, Ce 2, Th 2 flurytu Anty-renkl 32
33 ZDEETWANIE ELETRNWE W DALTNIDACH bk równwg bejmujących defekty tmwe ustlją sę w krysztle równwg defektów elektrnwych, plegjące n przeskkch elektrnów pmędzy dstępnym m pzmm energetycznym. psm wlencyjne zkres energ elektrnów wlencyjnych zwąznych z jądrem tmu; psm przewdnctw zkres energ elektrnów wlencyjnych uwlnnych z tmu. T0 psm wlencyjne cłkwce zpełnne, psm przewdnctw puste. T>0 pewn lczb elektrnów przechdz d psm przewdnctw, pzstwjąc w pśme wlencyjnym dpwedną lczbę dzur: stn pdstwwy e h E n p g e 33
34 NIEC
CHEMIA DEFEKTÓW PUNKTOWYCH, CZ. II NIESTECHIOMETRIA I DOMIESZKOWANIE
CHEIA DEETÓW PUNTWYCH, CZ. II NIESTECHIETRIA I DIESZWANIE CHEIA DEETÓW defekty punktwe w zwązkach składze nestechmetrycznym Wększść zwązków jnwych (tlenk sarczk) wykazują dstępstwa d składu stechmetryczneg,
TEORIA WAGNERA UTLENIANIA METALI
TEORIA WAGNERA UTLENIANIA METALI PROCES POWSTAWANIA ZGORZELIN W/G TAMANN A (90) Utlenz tl Utlenz Zgorzeln tl + SCHEMAT KLASYCZNEGO DOŚWIADCZENIA PFEILA (99) Powetrze Powetrze SO Zgorzeln SO Fe Fe TEORIA
ĆWICZENIE ANALIZA SITOWA I PODSTAWY OCENY GRANULOMETRYCZNEJ SUROWCÓW I PRODUKTÓW
1 ĆWICZENIE ANALIZA SITOWA I PODSTAWY OCENY GANULOMETYCZNEJ SUOWCÓW I PODUKTÓW 1. Cel zkres ćwczen Celem ćwczen jest opnowne przez studentów metody oceny mterłu sypkego pod względem loścowej zwrtośc frkcj
Metoda prądów obwodowych
Metod prądów owodowyh Zmenmy wszystke rzezywste źródł prądowe n npęowe, Tworzymy kłd równń lnowyh opsjąyh poszzególne owody. Dowolną seć lnową skłdjąą sę z elementów skponyh możn opsć z pomoą kłd równń
A4 Klub Polska Audi A4 B6 - sprężyny przód (FWD/Quattro) Numer Kolory Weight Range 1BA / 1BR 1BE / 1BV
Audi A4 B6 - sprężyny przód E0 411 105 BA żółty niebieski różowy 3 E0 411 105 BB żółty niebieski różowy różowy 4 E0 411 105 BC żółty zielony różowy 5 E0 411 105 BD żółty zielony różowy różowy 6 E0 411
Równania liniowe. gdzie. Automatyka i Robotyka Algebra -Wykład 8- dr Adam Ćmiel,
utomtyk Robotyk lgebr -Wykłd - dr dm Ćmel cmel@ghedupl Równn lnowe Nech V W będą przestrzenm lnowym nd tym smym cłem K T: V W przeksztłcenem lnowym Rozwżmy równne lnowe T(v)w Powyższe równne nzywmy równnem
2.3. ROZCIĄGANIE (ŚCISKANIE) MIMOŚRODOWE
.. RZCĄGNE (ŚCSKNE) MMŚRDWE Rcągne (ścskne) mmśrdwe wstępuje wówcs gd bcążene ewnętrne redukuje sę d wektr sł prstpdłeg d prekrju pprecneg cepneg p jeg śrdkem cężkśc (rs. ). Rs. Złżene: se C r C są sm
EKONOMIA MENEDŻERSKA. Wykład 2 Analiza popytu. Optymalna polityka cenowa. 1 ANALIZA POPYTU. OPTYMALNA POLITYKA CENOWA.
Wykłd Anlz popytu. Optymln poltyk cenow. 1 ANALIZA OYTU. OTYMALNA OLITYKA CENOWA. rzedmotem wykłdu jest prolem zrządzn zyskem poprzez oprcowne wdrożene odpowednej strteg różncown cen, wykorzystując do
Układ okresowy. Przewidywania teorii kwantowej
Przewidywania teorii kwantowej Chemia kwantowa - podsumowanie Cząstka w pudle Atom wodoru Równanie Schroedingera H ˆ = ˆ T e Hˆ = Tˆ e + Vˆ e j Chemia kwantowa - podsumowanie rozwiązanie Cząstka w pudle
Termochemia Prawo Hessa Równania termochemiczne Obliczanie efektów cieplnych Prawo Kirchoffa
ermchema.3.. Praw essa.3.. Równana termchemczne.3.3. Oblczane efektów ceplnych.3.4. Praw Krchffa ermchema praw essa ERMOCEMIA CIEPŁO REAKCJI - PRAWO ESSA W warunkach zchrycznych termchema zajmuje sę pmarem
Powinowactwo chemiczne Definicja oraz sens potencjału chemicznego, aktywność Termodynamiczne funkcje mieszania
ermdyamka układów rzeczywstych 2.7.1. Pwwactw chemcze 2.7.2. Defcja raz ses tecjału chemczeg aktywść 2.7.3. ermdyamcze fukcje meszaa 2.7.4. Klasyfkacja rztwrów Waruk ztermcz-zchrycze ) ( V F F j V V d
ńń Ż Ń Ł Ś Ś Ń Ł Ż Ł ń Ź Ś ń ń ń ń ń ć ń ć Ś Ż ć ń ń ć ń ń Ś ń ć ć Ź ć ć ć Ż ń ć ź Ś Ć ć ń ć Ż ć Ź Ź ń ń Ż ć ć ń ć Ż Ż Ż ć Ż Ż Ż Ż Ż ć Ż ć ć ć ć Ż ńł ć ć Ź Ż ć ć Ść Ść Ż ź Ś Ż ć ń ć ć ć Ź Ść ć ć ć ńł Ś
CHEMIA DEFEKTÓW PUNKTOWYCH, CZ. I NIEDOSKONAŁOŚCI BUDOWY CIAŁA STAŁEGO
CHEMIA DEFEKTÓW PUNKTOWYCH, CZ. I NIEDOSKONAŁOŚCI BUDOWY CIAŁA STAŁEGO KRYSZTAŁY RZECZYWISTE - NIEDOSKONAŁOŚCI BUDOWY CIAŁA STAŁEGO źródła defektów w ciałach stałych i ich klasyfikacja, trwałość termodynamiczna
PIERWIASTKI W UKŁADZIE OKRESOWYM
PIERWIASTKI W UKŁADZIE OKRESOWYM 1 Układ okresowy Co można odczytać z układu okresowego? - konfigurację elektronową - podział na bloki - podział na grupy i okresy - podział na metale i niemetale - trendy
Politechnika Gdańska Wydział Elektrotechniki i Automatyki Katedra Inżynierii Systemów Sterowania
Poltechnk Gdńsk Wydzł Elektrotechnk Automtyk Ktedr Inżyner Systemów Sterown Teor sterown Podstwy lgebry mcerzy Mterły pomocncze do ćwczeń lbortoryjnych 1 Część 3 Oprcowne: Kzmerz Duznkewcz, dr hb. nż.
Układ okresowy. Przewidywania teorii kwantowej
Przewidywania teorii kwantowej 1 Chemia kwantowa - podsumowanie Cząstka w pudle Atom wodoru Równanie Schroedingera H ˆ = ˆ T e Hˆ = Tˆ e + Vˆ e j Chemia kwantowa - podsumowanie rozwiązanie Cząstka w pudle
Struktura energetyczna ciał stałych-cd. Fizyka II dla Elektroniki, lato
Struktur energetyczn cił stłych-cd Fizyk II dl Elektroniki, lto 011 1 Fizyk II dl Elektroniki, lto 011 Przybliżenie periodycznego potencjłu sieci krystlicznej model Kronig- Penney potencjł rzeczywisty
Inne koncepcje wiązań chemicznych. 1. Jak przewidywac strukturę cząsteczki? 2. Co to jest wiązanie? 3. Jakie są rodzaje wiązań?
Inne koncepcje wiązań chemicznych 1. Jak przewidywac strukturę cząsteczki? 2. Co to jest wiązanie? 3. Jakie są rodzaje wiązań? Model VSEPR wiązanie pary elektronowe dzielone między atomy tworzące wiązanie.
Ś Ś Ś Ś Ś Ś Ę Ą Ę ŚĘ Ę Ś ń Ę Ę Ą Ł Ż Ń Ł ć Ą ć Ł Ę Ó ć Ź ć ź ń Ń ń Ś Ą Ę Ł Ę Ą Ę ń ć ń Ź ć ń ć ń Ś ń ŚĆ ć ź Ł Ę Ę Ś Ę Ę Ę ń ŚĘ Ń Ę Ę ń ŚĘ Ę Ę Ś Ś ć ń Ę ń Ś Ę ć ć Ę Ę ć ź ć ń Ę Ń ń ć Ł Ę Ę Ę Ę ć Ę ć ć ź
2 7k 0 5k 2 0 1 5 S 1 0 0 P a s t w a c z ł o n k o w s k i e - Z a m ó w i e n i e p u b l i c z n e n a u s ł u g- i O g ł o s z e n i e o z a m ó w i e n i u - P r o c e d u r a o t w a r t a P o l
Wiązania. w świetle teorii kwantów fenomenologicznie
Wiązania w świetle teorii kwantów fenomenologicznie Wiązania Teoria kwantowa: zwiększenie gęstości prawdopodobieństwa znalezienia elektronów w przestrzeni pomiędzy atomami c a a c b b Liniowa kombinacja
REJESTR ZBIORÓW DANYCH OSOBOWYCH PRZETWARZANYCH W LOKALNEJ GRUPIE DZIAŁANIA Brynica to nie granica
to ne grnc Pyrzowce ul. Centrln 5, 42-625 Ożrowce Tel/fx. 032 380 23 28, lgd@lgd-brync.pl www.lgd-brync.pl KRS 0000263450,, NIP 625-23-18-756 REJESTR ZBIORÓW DANYCH OSOBOWYCH PRZETWARZANYCH W LOKALNEJ
ZESZYTY NAUKOWE NR 11(83) AKADEMII MORSKIEJ W SZCZECINIE. Fuzja danych nawigacyjnych w przestrzeni filtru Kalmana
ISSN 733-867 ZESZ NAUKOWE NR (83) AKADEMII MORSKIEJ W SZCZECINIE IV MIĘDZNARODOWA KONFERENCJA NAUKOWO-ECHNICZNA E X L O - S H I 6 Andrzej Stteczny, Andrzej Lsj, Chfn Mohmmd Fzj dnych nwgcyjnych w przestrzen
METODY KOMPUTEROWE 11
METOY KOMPUTEROWE METOA WAŻONYCH REZIUÓW Mchł PŁOTKOWIAK Adm ŁOYGOWSKI Konsultcje nukowe dr nż. Wtold Kąkol Poznń / METOY KOMPUTEROWE METOA WAŻONYCH REZIUÓW Metod wżonych rezduów jest slnym nrzędzem znjdown
BN Lam pa elektronow a typu E C H 8 4
UKD 621.385 NRMA LAM PY ELEKTR N W E BRANŻWA BN-71 3371-33 Lm p elektrnw typu E C H 8 4 Grup ktlgw XX 22') 1. Przedmt nrmy. Przedmtem nrmy jest lm p elektrnw typu ECH84, wrtśh hrk terystyznyh pdnyh w złąznku,
Pojęcia podstawowe Prawo działania mas Związek stałej równowagi z funkcjami termodynamicznymi Izobara van t Hoffa
Równwg chemczn.8.. jęc dstwwe.8.. w dzłn ms.8.3. Zwązek stłej ównwg z funkcjm temdynmcznym.8.4. Izb vn t Hff.8.5. Iztem vn L- lnck.8.6. Reguł Le Chtele-Bwn.8.7. Ilścw nlz stnu ównwg RÓWNOWG CHEMICZN W
Rozpraszania twardych kul
Wyłd XVIII Rozprszn twrdych u Rozwżmy oddzływne twrdych u opsywne potencjłem V r r Ponewż potencjł jest seryczne symetryczny uncję ową możn zpsć w postc ( r Cm R Ym( m gdze Ym( to hrmon seryczne Rozprszne
1. Rachunki bieżące prowadzone w złotych polskich, a) MultiStarter BUSINESS, MultiKonta: e- BUSINESS CLASS, BUSINESS CLASS, BUSINESS MEDICUS:
Zmny d Tryfy prwzj płt d frm w rmch bnkwśc detcznej mbnku.a. (dwny MutBnk) Zmny dtyczą: - ujedncen defncj dtyczących przeewów: 1. Rchunk beżące prwdzne w tych pskch, ) Muttrter, MutKnt:,, MEDICU: Wprwdzne
Rozdział 1. Nazwa i adres Zamawiającego Gdyński Ośrodek Sportu i Rekreacji jednostka budżetowa Rozdział 2.
Z n a k s p r a w y G O S i R D Z P I 2 7 1 0 3 62 0 1 4 S P E C Y F I K A C J A I S T O T N Y C H W A R U N K Ó W Z A M Ó W I E N I A Z a p e w n i e n i e z a s i l a n i ea n e r g e t y c z ne g o
Zadania. I. Podzielność liczb całkowitych
Zdni I. Podzielność liczb cłkowitych. Pewn liczb sześciocyfrow kończy się cyfrą 5. Jeśli tę cyfrę przestwimy n miejsce pierwsze ze strony lewej to otrzymmy nową liczbę cztery rzy większą od poprzedniej.
ul. Umultowska 89b, Collegium Chemicum, Poznań tel ; fax
Wydział Chemii Zakład Chemii Analitycznej Plazma kontra plazma: optyczna spektrometria emisyjna w badaniach środowiska Przemysław Niedzielski ul. Umultowska 89b, Collegium Chemicum, 61-614 Poznań tel.
Zapis informacji, systemy pozycyjne 1. Literatura Jerzy Grębosz, Symfonia C++ standard. Harvey M. Deitl, Paul J. Deitl, Arkana C++. Programowanie.
Zaps nformacj, systemy pozycyjne 1 Lteratura Jerzy Grębosz, Symfona C++ standard. Harvey M. Detl, Paul J. Detl, Arkana C++. Programowane. Zaps nformacj w komputerach Wszystke elementy danych przetwarzane
Technika Próżniowa. Przyszłość zależy od dobrego wyboru produktu. Wydanie Specjalne.
Technika Próżniowa Przyszłość zależy od dobrego wyboru produktu Wydanie Specjalne www.piab.com P6040 Dane techniczne Przepływ podciśnienia Opatentowana technologia COAX. Dostępna z trójstopniowym wkładem
( ) Elementy rachunku prawdopodobieństwa. f( x) 1 F (x) f(x) - gęstość rozkładu prawdopodobieństwa X f( x) - dystrybuanta rozkładu.
Elementy rchunku prwdopodoeństw f 0 f() - gęstość rozkłdu prwdopodoeństw X f d P< < = f( d ) F = f( tdt ) - dystryunt rozkłdu E( X) = tf( t) dt - wrtość średn D ( X) = E( X ) E( X) - wrncj = f () F ()
Jak pozyskać energię z reakcji redoksowych? Ogniwa galwaniczne
Elektrchemia Jak pzyskać energię z reakcji redkswych? 1 Ogniw galwaniczne t urządzenie, w którym wytwarzany jest prąd elektryczny strumień elektrnów w przewdniku dzięki przebiegwi samrzutnej reakcji chemicznej.
Wykład 2. Granice, ciągłość, pochodna funkcji i jej interpretacja geometryczna
1 Wykłd Grnice, ciągłość, pocodn unkcji i jej interpretcj geometryczn.1 Grnic unkcji. Grnic lewostronn i grnic prwostronn unkcji Deinicj.1 Mówimy, że liczb g jest grnicą lewostronną unkcji w punkcie =,
Rozdział 1. Nazwa i adres Zamawiającego Gdyński Ośrodek Sportu i Rekreacji jednostka budżetowa Rozdział 2.
Z n a k s p r a w y G O S I R D Z P I 2 7 1 03 3 2 0 1 4 S P E C Y F I K A C J A I S T O T N Y C H W A R U N K Ó W Z A M Ó W I E N I A f U d o s t p n i e n i e t e l e b i m ó w i n a g ł o n i e n i
I n f o r m a c j e n a t e m a t p o d m i o t u k t ó r e m u z a m a w i a j» c y p o w i e r z y łk p o w i e r z y l i p r o w a d z e p o s t p
A d r e s s t r o n y i n t e r n e t o w e j, n a k t ó r e j z a m i e s z c z o n a b d z i e s p e c y f i k a c j a i s t o t n y c h w a r u n k ó w z a m ó w i e n i a ( j e e ld io t y c z y )
ZAPROSZENIE DO SKŁADANIA OFERT
Katowice, 17.07.2018 r. ZAPROSZENIE DO SKŁADANIA OFERT Na usługę analizy składu pierwiastkowego finansowanego w ramach projektu Inkubator Innowacyjności+ dofinansowanym ze środków: Ministra Nauki i Szkolnictwa
ą ą Ą ł ą Ą Ł ÓŁ Ą ę ą ż ę łą ą łą
Ą ł Ą Ł ÓŁ Ą ę ę ł ł ń ęść ł ł ę ęść źć ć ł ń ś ń ć ń ń ń Ż ł ć ść ń ń Ę ę ĘŚĆ Ó Ł Ł ę ł ś ł Ę ę ń ń ś ś ź ę ś Ę ś ć ś ę Ę ę ć ń ś ś ę ę ć ś Ę ń ź ć ś ś Ł ś Ł ź ł ę Ż ń Ę ń Ę ń ś ę ń ś ś ń ł ś ć ź ń ś
Grażyna Nowicka, Waldemar Nowicki BADANIE RÓWNOWAG KWASOWO-ZASADOWYCH W ROZTWORACH ELEKTROLITÓW AMFOTERYCZNYCH
Ćwiczenie Grżyn Nowick, Wldemr Nowicki BDNIE RÓWNOWG WSOWO-ZSDOWYC W ROZTWORC ELETROLITÓW MFOTERYCZNYC Zgdnieni: ktywność i współczynnik ktywności skłdnik roztworu. ktywność jonów i ktywność elektrolitu.
Chemia nieorganiczna. Copyright 2000 by Harcourt, Inc. All rights reserved.
Chemia nieorganiczna 1. Układ okresowy metale i niemetale 2. Oddziaływania inter- i intramolekularne 3. Ciała stałe rodzaje sieci krystalicznych 4. Przewodnictwo ciał stałych Pierwiastki 1 1 H 3 Li 11
SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA
Z a m a w i a j» c y G D Y S K I O R O D E K S P O R T U I R E K R E A C J I J E D N O S T K A B U D E T O W A 8 1 5 3 8 G d y n i a, u l O l i m p i j s k a 5k 9 Z n a k s p r a w y G O S I R D Z P I
SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA
Z n a k s p r a w y G C S D Z P I 2 7 1 0 1 12 0 1 5 S P E C Y F I K A C J A I S T O T N Y C H W A R U N K Ó W Z A M Ó W I E N I A D o s t a w a ( u d o s t p n i e n i e ) a g r e g a t u p r» d o t w
OGÓLNE PODSTAWY SPEKTROSKOPII
WYKŁAD 8 OGÓLNE PODSTAWY SPEKTROSKOPII E E0 sn( ωt kx) ; k π ; ω πν ; λ T ν E (m c 4 p c ) / E +, dla fotonu m 0 p c p hk Rozkład energ w stane równowag: ROZKŁAD BOLTZMANA!!!!! P(E) e E / kt N E N E/
DOBÓR LINIOWO-ŁAMANEGO ROZDZIAŁU SIŁ HAMUJĄCYCH W SAMOCHODACH DOSTAWCZYCH
Zgnew Kmńsk DOBÓ INIOWO-ŁMNEO OZDZIŁU SIŁ HMUJĄCYCH W SMOCHODCH DOSTWCZYCH Streszczene. W rtykule opsno sposoy dooru lnowo-łmnego rozdzłu sł mującyc w smocodc dostwczyc według wymgń egulmnu 3 ECE. Przedstwono
Ń Ż Ó Ó Ó Ż Ę Ó Ś Ó Ę Ś Ś Ó ż Ó Ó Ż Ś Ś Ó Ó Ś Ś Ś Ó Ść Ó ż Ść Ę Ó Ń Ś Ó Ś Ó Ż Ż Ż ć Ż Ó Ó Ż Ś Ó Ś ć Ń ć Ó Ó Ś ż Ś Ż Ż Ść Ó Ś ż ćż ć Ó Ż Ś Ć Ó Ż Ó Ó Ż Ś Ó Ó Ś Ó ż Ó Ż Ź Ś ż Ń Ó Ó Ś ż Ś Ó Ó Ś ż Ś Ś Ś Ć Ż
Teoria VSEPR. Jak przewidywac strukturę cząsteczki?
Teoria VSEPR Jak przewidywac strukturę cząsteczki? Model VSEPR wiązanie pary elektronowe dzielone między atomy tworzące wiązanie. Rozkład elektronów walencyjnych w cząsteczce (struktura Lewisa) stuktura
Gdyńskim Ośrodkiem Sportu i Rekreacji jednostka budżetowa
W Z Ó R U M O W Y z a w a r t a w G d y n i w d n i u 2 0 1 4 r po m i d z y G d y s k i m O r o d k i e m S p o r t u i R e k r e a c j i j e d n o s t k a b u d e t o w a ( 8 1-5 3 8 G d y n i a ), l
Chemia nieorganiczna. Pierwiastki. niemetale Be. 27 Co. 28 Ni. 26 Fe. 29 Cu. 45 Rh. 44 Ru. 47 Ag. 46 Pd. 78 Pt. 76 Os.
Chemia nieorganiczna 1. Układ okresowy metale i niemetale 2. Oddziaływania inter- i intramolekularne 3. Ciała stałe rodzaje sieci krystalicznych 4. Przewodnictwo ciał stałych Copyright 2000 by Harcourt,
ń Ą ń Ę ńę Ę Ń Ńń ó ń Ę ń ń ń ń ń ń ó ó Ę ń ó ó ó ó Ę ó Ę ó Ń ó ó Ę ń ó ó ó ń Ę ńńó Ę ó ń ń Ć ń ń ó Ę ć ó ó ó Ę Ę Ł Ę Ę ó ół ń ó ń ŚĆ ń Ę ó Ę ó ó ó ń ć Źń ń ó Ę ó ó ŚĆ ń ó źń ó Ą ó ń ń ó ć ń ó ń Ń ć ó
y zamieszkanie (adres placówki, jeśli wnioskodawcą jest nauczyciel lub pracownik socjalny) z kontaktowy (komórkowy lub stacjonarny)
Dyrekr Szkły Pdwwej nr 11 z Oddzł Inegrcyjny w Suwłkch nek rzyznne cy w rch Rządweg rgru cy uczn w 2012 rku yrwk zkln, n dfnnwne zkuu dręcznków dl dzec rzczynjących nukę w rku zklny 2012/2013 w klch I
Ą ś Ę ń ń ń Ć ś ć Ę Ę ż ę ę ż ż ż ź ć ż Ę ś ż ż ż ń ź ż ę Ą ę ę Ć ż ć Ę Ę ż Ó ś ż ż ż ś ż ź ć Ą ś ź ę Ę ń śł ż ę ż ń Ą Ó ń Ę Ż Ę ę ę ż ć ż ń ś ń Ć ń ć żę ś Ę ń ę ś Ę Ę ż ćż ć ę ż Ę ż ś Ę ń ć ś ż Ą ń ż
Ą ć ć ć ć Ź Ź ź ź Ę Ł Ń Ą ź Ł Ę Ę Ń Ń Ź Ź ć Ę Ę Ś ź ć ć ć ć Ź ź ć ć ć ć ć ć ć ć ć Ź ć ć ć ć ć Ź ć ć Ć ć Ę Ą Ś Ń Ń ź Ń Ź ź ć ć ć Ą Ą ć ź ź ć Ę ć ź Ą ć Ń Ę Ę Ę Ę ć Ą Ę ć ź Ó ć ć Ń Ę Ń Ń ć Ś Ą Ę ć Ś ć Ń
Natalia Nehrebecka. Zajęcia 4
St ł Cchock Stansław C h k Natala Nehrebecka Zajęca 4 1. Interpretacja parametrów przy zmennych zerojedynkowych Zmenne 0 1 Interpretacja przy zmennej 0 1 w modelu lnowym względem zmennych objaśnających
ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 1050
ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 1050 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa ul. Szczotkarska 42 Wydanie nr 7, Data wydania: 14 lipca 2015 r. Nazwa i adres AB 1050 AKADEMIA
Programowanie wielokryterialne
Prgramwane welkryteralne. Pdstawwe defncje znaczena. Matematyczny mdel sytuacj decyzyjnej Załóżmy, że decydent dknując wybru decyzj dpuszczalnej x = [ x,..., xn ] D keruje sę szeregem kryterów f,..., f.
Elementy Elektrochemii
Elementy Elektrchemii III.: Ogniw glwniczne Urządzeni służące d czerpni prądu elektryczneg wytwrzneg dzięki zchdzącym w nim przeminm elektrchemicznym Pdstwwą wielkścią chrkteryzującą gniw jest Sił Elektrmtryczn
Obliczenia z wykorzystaniem równowagi w roztworach
Obliczeni z wykorzystniem równowgi w roztworch Obliczeni w roztworch Jkie są skłdniki roztworu? tóre rekcje dysocjcji przebiegją cłkowicie (1% dysocjcji)? tóre rekcje osiągją stn równowgi? tóre z rekcji
UKŁAD OKRESOWY PIERWIASTKÓW
UKŁAD OKRESOWY PIERWIASTKÓW Michał Sędziwój (1566-1636) Alchemik Sędziwój - Jan Matejko Pierwiastki chemiczne p.n.e. Sb Sn Zn Pb Hg S Ag C Au Fe Cu (11)* do XVII w. As (1250 r.) P (1669 r.) (2) XVIII
Oznaczenia: K wymagania konieczne; P wymagania podstawowe; R wymagania rozszerzające; D wymagania dopełniające; W wymagania wykraczające
Wymgni edukcyjne z mtemtyki ls 2 b lo Zkres podstwowy Oznczeni: wymgni konieczne; wymgni podstwowe; R wymgni rozszerzjące; D wymgni dopełnijące; W wymgni wykrczjące Temt lekcji Zkres treści Osiągnięci
Ś Ą Ś Ą Ś Ą Ą Ś Ą Ą ŚĆ Ą Ą Ś Ś ć ź ź Ń Ś Ą ć Ź Ą Ą Ś ć Ą Ą Ą Ś Ą ć Ą Ą ć Ą ć ć Ć Ź ć Ś Ź Ź ć Ź Ź ć Ź ź Ź Ś ź Ź ć ć Ń ź ć ć Ń Ć ź ć ć Ś ć ć ć Ź Ń ć Ź ć ć ź Ą Ś Ć Ź ź ź Ź ć ć Ś ź Ń ć ć ć ź Ą Ś Ń Ś ć ć Ź
C_) (O 9. o ri O) 3. Cl) 3 CO CD (--1 < !jl. O o (1) Ci) Z Z>Z mzz6 O' O? 55 0H> ZCD> >Z>O. CDz ZCDH:3 11 >1J1J '0»<G) o oo) (4 >CDCD)o < O O>
J Ln ) t') ' ) 4 Ni C) Q v 'ri) ] H H H H 4 C/)C(C))CJ) '''''' U) (/) C Ci) H H H H H ( :: C) : D J J i J Ci) Ci) til li' I l (C I ç An Ci NJ I (TI Ni I'J 4C ( C') C') I ( Ni Ni I (Cl ) ) \ \ dp P W W
Struktura kryształów. Kittel, rozdz. 1 (Uwaga błędna terminologia!) Ashcroft, Mermin, rozdz.
Struktur krysztłów http://www.uncp.edu/home/mcclurem/ptble/crbon.htm Kittel, rozdz. 1 (Uwg błędn terminologi!) Ashcroft, Mermin, rozdz. 4,7 1 Obserwowne włsności Ksztłt ogrniczony płszczyznmi. (1) Kierunki
Ś Ś Ś Ć Ś Ś Ś Ś Ś Ś Ś Ź ń ó ó Ć ó Ś ó ó Ś ń ń ó ó ó Ź Ś Ś ń ó ń ó ó ń ó ń ńń ó ó ó ó ń ó ń ĆŚ Ć ó ó Ś Ć Ś Ś Ś Ś Ś Ś Ś Ś Ź ŚĆ Ś Ś Ć Ć Ś Ć ŚĆ ó Ć ń ńó Ć ń ó ó ó Ś Ś Ś ń ń ń ó Ź Ć Ć Ć Ć Ć Ź Ć Ć Ć
I V. N a d z ó r... 6
C h o r ą g i e w D o l n o l ą s k a Z H P Z a ł ą c z n i k 1 d o U c h w a ł y n r 2 2. / I X / 2 0 1 5 K o m e n d y C h o r ą g w i D o l n o 6 l ą s k i e j Z H P z d n i a 0 8. 0 62. 0 1 5 r. P
Zkaład Elektroanalizy i Elektrochemii Katedra Chemii Nieorganicznej i Analitycznej Uniwersytet Łódzki ul.tamka 12, Łódź
Zkłd Elektronlzy Elektrohem tedr Chem Neorgnznej Anltyznej Unwersytet Łódzk l.tmk 9-403 Łódź Dr Pweł rzyzmonk Łódź mrze 04 P wykłd Wstę - sensory z detekją otenjometryzną Elektrody Rodzje membrn Potenjł
WYMAGANIA I KRYTERIA OCENIANIA Z MATEMATYKI W 3 LETNIM LICEUM OGÓLNOKSZTAŁCĄCYM
WYMAGANIA I KRYTERIA OCENIANIA Z MATEMATYKI W 3 LETNIM LICEUM OGÓLNOKSZTAŁCĄCYM Kls drug A, B, C, D, E, G, H zkres podstwowy 1. FUNKCJA LINIOWA rozpoznje funkcję liniową n podstwie wzoru lub wykresu rysuje
WYZNACZANIE OGNISKOWEJ SOCZEWEK CIENKICH ZA POMOCĄ ŁAWY OPTYCZNEJ
Ćwiczenie 9 WYZNACZANIE OGNISKOWEJ SOCZEWEK CIENKICH ZA POMOCĄ ŁAWY OPTYCZNEJ 9.. Opis teoretyczny Soczewką seryczną nzywmy przezroczystą bryłę ogrniczoną dwom powierzchnimi serycznymi o promienich R i
ELEKTRODY i OGNIWA. Elektrody I rodzaju - elektrody odwracalne względem kationu; metal zanurzony w elektrolicie zawierającym jony tego metalu.
LKTRODY i OGNIWA lektrdy I rdzaju - elektrdy dwracalne względem katinu; metal zanurzny w elektrlicie zawierającym jny teg metalu. Walther H. Nernst (1864-1941) Nagrda Nbla w 190 r. z z z e Utl z e Red
Gdyńskim Ośrodkiem Sportu i Rekreacji jednostką budżetową Zamawiającym Wykonawcą
W Z Ó R U M O W Y n r 1 4 k J Bk 2 0 Z a ł» c z n i k n r 5 z a w a r t a w G d y n i w d n i u 1 4 ro ku p o m i 2 0d z y G d y s k i m O r o d k i e m S p o r t u i R e k r e a c j ei d n o s t k» b
Realizacje zmiennych są niezależne, co sprawia, że ciąg jest ciągiem niezależnych zmiennych losowych,
Klsyczn Metod Njmniejszych Kwdrtów (KMNK) Postć ć modelu jest liniow względem prmetrów (lbo nleży dokonć doprowdzeni postci modelu do liniowości względem prmetrów), Zmienne objśnijące są wielkościmi nielosowymi,
Dorota Ponczek, Karolina Wej. MATeMAtyka 2. Plan wynikowy. Zakres podstawowy
Dorot Ponczek, rolin Wej MATeMAtyk Pln wynikowy Zkres podstwowy MATeMAtyk. Pln wynikowy. ZP Oznczeni: wymgni konieczne, P wymgni podstwowe, R wymgni rozszerzjące, D wymgni dopełnijące, W wymgni wykrczjące
Ł ń ń ć ź Ą ć Ń ć Źń Ą ć ź ź ń ź ń ń ń Ą ń ź Ą ć Ą ń Ą ń ń Źń ń ć ń ń ć ń ć ń ź ź ź ź ć Źń ń Ń ć ć ć ń ć ń ź ń ć Ł ć ć Ł Ń ć Ń ć ń ć ć ć ź ć ć ńń ź ź ć ń ć ć Źń ń ź ć ń ń źć ć ń ć ń ć ć ń ń ć ć ź ń ć ć
Wrocław, dnia 27 marca 2015 r. Poz UCHWAŁA NR VIII/113/15 RADY MIEJSKIEJ WROCŁAWIA. z dnia 19 marca 2015 r.
ZE URZĘY JEÓZTA LŚLĄE, 27 2015 P 1376 UCHAŁA R V/113/15 RAY EJEJ RCŁAA 19 2015 b ó ó ą 4,5% ( ą ), 18 2 15 8 1990 ą g ( U 2013 594, óź 1) ) ą 12 1 26 ź 1982 źś ( U 2012 1356, óź 2) ) R, ę: 1 1 U ś bę ó
ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY 1) z dnia 16 grudnia 2004 r.
Typ/orgn wydjący Rozporządzenie/Minister Infrstruktury Tytuł w sprwie szczegółowych wrunków i trybu wydwni zezwoleń n przejzdy pojzdów nienormtywnych Skrócony opis pojzdy nienormtywne Dt wydni 16 grudni
Komisja Egzaminacyjna dla Aktuariuszy LIX Egzamin dla Aktuariuszy z 12 marca 2012 r. Część I Matematyka finansowa
Mtemtyk finnsow 12.03.2012 r. Komisj Egzmincyjn dl Akturiuszy LIX Egzmin dl Akturiuszy z 12 mrc 2012 r. Część I Mtemtyk finnsow WERSJA TESTU A Imię i nzwisko osoby egzminownej:... Czs egzminu: 100 minut
Stanisław Cichocki. Natalia Nehrebecka. Wykład 6
Stansław Cchock Natala Nehrebecka Wykład 6 1 1. Zastosowane modelu potęgowego Przekształcene Boxa-Coxa 2. Zmenne cągłe za zmenne dyskretne 3. Interpretacja parametrów przy zmennych dyskretnych 1. Zastosowane
Ł ŚĆ ń Ś Ł Ź Ć Ł Ą ńń ć Ż Ą Ł Ś ń Ł ć Ś ń ć ć ć Ó Ż ć ć Ą Ś ć Ś ć Ń Ś ć Ś ć Ś Ć Ś Ż Ś Ś Ż Ś Ó ń ć ć Ź Ł ć ć ć ń ń ć ć Ą ć ć ć Ź ć ć ć ć ć ć Ó Ź Ó Ł Ł Ń ć ć Ź Ą ć ć ń ć Ą ć ć ć Ł Ź Ź Ź Ż Ł Ż Ł Ż ć ń ć Ą
Ą Ń Ę Ę Ą Ę Ć ź Ż Ż Ą ń Ź Ż Ż ń ń Ź Ą Ń Ą Ą Ę ń ź Ę Ę Ż Ć Ą ź Ą Ę ń ź Ę ń ń Ą Ż Ę ń Ą ń ń Ę Ę Ę Ź ń Ę ń ń ń ń Ź Ę Ś ź Ą Ń ń Ż Ź Ę Ź ń ń ń Ę Ę ń Ż Ą ń ńń Ś ń ń Ż Ż Ę Ż Ń Ę Ą Ń Ł ń ń ń ń ń ń ń ń Ś Ź Ę Ś
Programy współbieżne
Specyfikownie i weryfikownie Progrmy współieżne Mrek A. Bednrczyk, www.ipipn.gd.pl Litertur wiele prc dostępnych w Sieci np.: http://www.wikipedi.org/ Specyfikownie i weryfikcj progrmy współieżne PJP Prosty
Aparatura sterująca i sygnalizacyjna Czujniki indukcyjne zbliżeniowe LSI
Aprtur sterując i sygnlizcyjn Czujniki indukcyjne zbliżeniowe LSI Czujnik indukcyjny zbliżeniowy prcuje n zsdzie tłumionego oscyltor LC: jeżeli w obszr dziłni dostnie się metl, to z ukłdu zostje pobrn
3. 4 n a k r ę t k i M k o r p u s m i s a n a w o d ę m i s a n a w ę g i e l 6. 4 n o g i
M G 5 0 4 W Ę D Z A R K A M G 5 0 4 I N S T R U K C J A M O N T A 7 U I B E Z P I E C Z E Ń S T W A S z a n o w n i P a s t w o, D z i ę k u j e m y z a z a k u p p r o d u k t u M a s t e r G r i l l
Rozdział 1. Nazwa i adres Zamawiającego Gdyńskie Centrum Sportu jednostka budżetowa Rozdział 2. Informacja o trybie i stosowaniu przepisów
Z n a k s p r a w y G C S D Z P I 2 7 1 07 2 0 1 5 S P E C Y F I K A C J A I S T O T N Y C H W A R U N K Ó W Z A M Ó W I E N I A f U s ł u g i s p r z» t a n i a o b i e k t Gó w d y s k i e g o C e n
Chemia nieorganiczna. Pierwiastki. niemetale Be. 27 Co. 28 Ni. 26 Fe. 29 Cu. 45 Rh. 44 Ru. 47 Ag. 46 Pd. 78 Pt. 76 Os.
Chemia nieorganiczna 1. Układ okresowy metale i niemetale 2. Oddziaływania inter- i intramolekularne 3. Ciała stałe rodzaje sieci krystalicznych 4. Przewodnictwo ciał stałych Copyright 2000 by arcourt,
ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 274
ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 274 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa, ul. Szczotkarska 42 Wydanie nr 13 Data wydania: 25 sierpnia 2016 r. Nazwa i adres INSTYTUT
Roztwory rzeczywiste (1) Roztwory rzeczywiste (2) Funkcje nadmiarowe. Również w temp. 298,15K, ale dla CCl 4 (A) i CH 3 OH (B).
Roztwory rzezywiste (1) Również w tep. 98,15K, le dl CCl 4 () i CH 3 OH (). 15 Τ S 5 H,,4,6,8 1-5 - -15 G - Che. Fiz. TCH II/1 1 Roztwory rzezywiste () Ty rze dl (CH 3 ) CO () i CHCl 3 (). 15 5 Τ S -5,,4
ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 1525
ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 1525 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa, ul. Szczotkarska 42 Wydanie nr 3 Data wydania: 27 maja 2016 r. AB 1525 Nazwa i adres UNIWERSYTET
Ł Ł Ś Ę ź ź ź ź Ś ź ż Ę Ę Ś ż Ś ń Ś Ó Ą Ł Ą Ś ź Ę ć Ś ź ż ż ż ż ż ć ż ż Ń ć ń Ś ź ż ń ć ć ż ć ż źń ć ż ż ż ź ń ć ć Ł ż Ę ń ć ż ń ż ż Ś ź ż ń ń Ś ż Ś ń Ś ż ż Ś ń Ą ż Ł ć ż ż ż ń ż ż ż ż ń Ł ń Ę Ę Ą ń ź
Ą Ł ń Ź Ź Ą Ą ź ć Ź ń ź Ę Ł Ę Ł ż ć ć ć ż ż ż ć Ż ń ć ń ć Ń Ę ż Ż Ż Ż ć Ń Ż Ż Ą ń Ż Ż Ą Ą ń ż ń Ż Ź ż ż Ź ń ć ć Ą ć ć ć Ż ć ć ż ć ć Ż Ą ć Ż ć Ż ż ń ż ń ć Ż ć ć Ż Ł Ż Ż ć ż ć ć Ń Ń ż Ą ć ć ć ń ć ź ć ż ć
Ń Ó Ą Ó Ą Ń ć ć ć ć ć ć ć ć ć ć ć ć ć ć ć ź ć ć ć ć Ń ć ć ć ź ź Ą ć ć ć ź Ź ź ć ŚĆ ć ć ć ź ć źń Ć Ż ź ć ć ć ź ć Ż Ą ć Ż ć ź ć ź ź ź Ą ć ć ć ć ć ć Ą ć ć ć ć ć ć ć ć ć ć ź ć ć ć ć ć ć ć Ą ć Ó ź Ó Ó Ń Ą Ó
ń Ą ń Ż Ż ń Ó ź Ę ź ź Ę ć ć ć Ś ź ŚĆ Ś ź ź ź ź Ś ź ń Ś Ó Ć ŚĆ Ć ć ć ć ź ń ć Ó ń ń ń Ś ń ń Ś ń ź ź ź źń Ź Ś ń Ć Ś Ś Ź ń ń Ś ń ń Ś ź ź Ś ź źń Ś ć ć ń Ś ń ń Ś Ś Ś Ś ń ź ź Ś ź źń ź Ś ń ź Ś Ś Ś ź ń ń Ś ń ń
Ą ż ń ń ń ń ż Ą ń ń ż ć ń ś ż ż ż ś ż ż ż ż ć ć ś Ą ż ń ż ż ć ń ś ź ń ś ż ś ś ń ś ń ś ś ś Ń ś ż ń ś ń ń ść ż Ę ń ś ń ń ń ś ż ć Ą ś ż Ń żń ś ż ż ń ś Ę ŁÓ Ą ż ń ń ś ń ń ż ć ż Ś ź Ń ś Ń ż ń ś ń ż ź
