GX KOMPATKOWA UKŁADARKA

Transkrypt

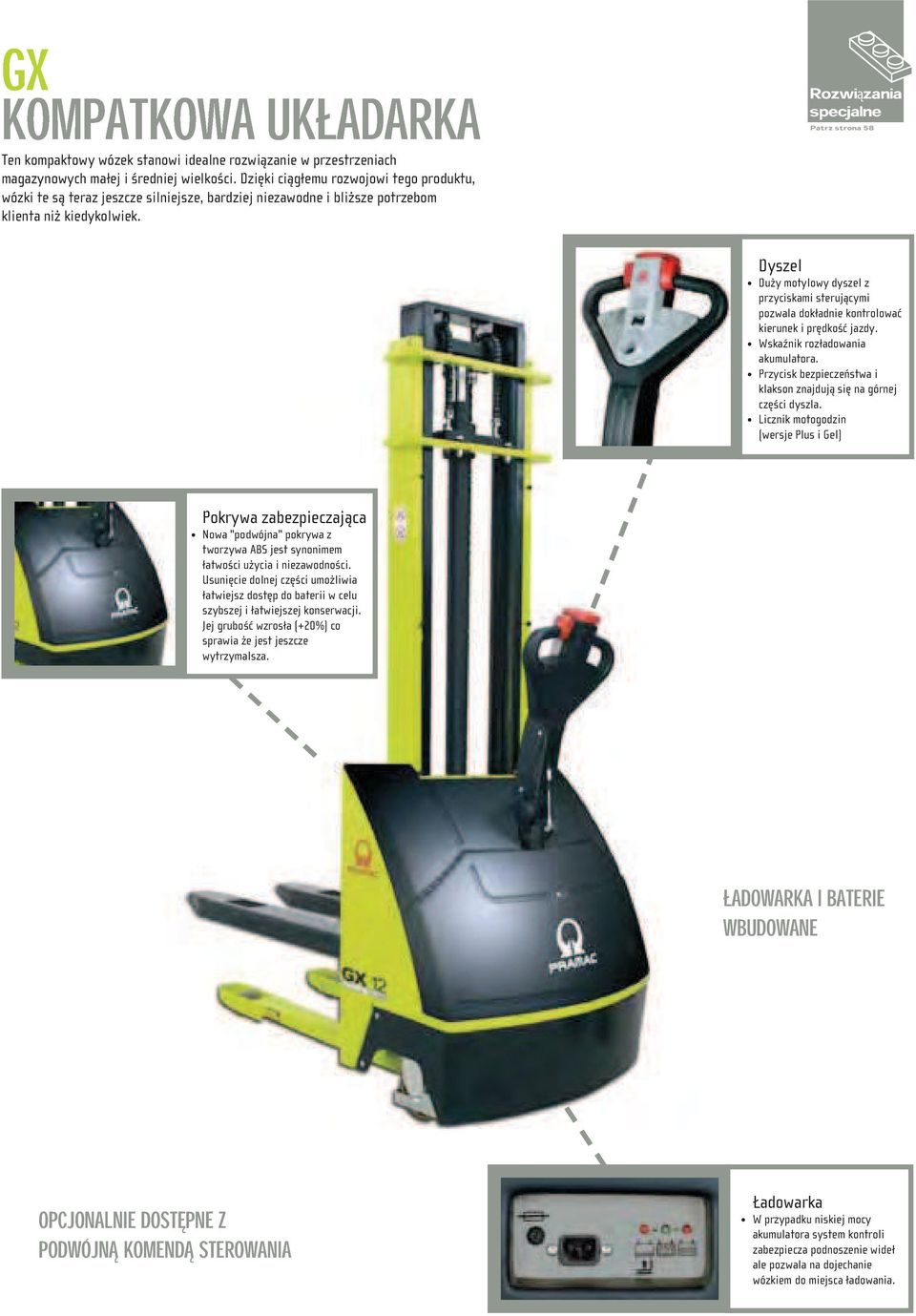

1 GX KOMPATKOWA UKŁADARKA Rozwiązania specjalne Patrz strona 58 Ten kompaktowy wózek stanowi idealne rozwiązanie w przestrzeniach magazynowych małej i średniej wielkości. Dzięki ciągłemu rozwojowi tego produktu, wózki te są teraz jeszcze silniejsze, bardziej niezawodne i bliższe potrzebom klienta niż kiedykolwiek. Dyszel Duży motylowy dyszel z przyciskami sterującymi pozwala dokładnie kontrolować kierunek i prędkość jazdy. Wskaźnik rozładowania akumulatora. Przycisk bezpieczeństwa i klakson znajdują się na górnej części dyszla. Licznik motogodzin (wersje Plus i Gel) Pokrywa zabezpieczająca Nowa "podwójna" pokrywa z tworzywa ABS jest synonimem łatwości użycia i niezawodności. Usunięcie dolnej części umożliwia łatwiejsz dostęp do baterii w celu szybszej i łatwiejszej konserwacji. Jej grubość wzrosła (+20%) co sprawia że jest jeszcze wytrzymalsza. ŁADOWARKA I BATERIE WBUDOWANE OPCJONALNIE DOSTĘ PNE Z PODWÓJNĄ KOMENDĄ STEROWANIA Ładowarka W przypadku niskiej mocy akumulatora system kontroli zabezpiecza podnoszenie wideł ale pozwala na dojechanie wózkiem do miejsca ładowania.

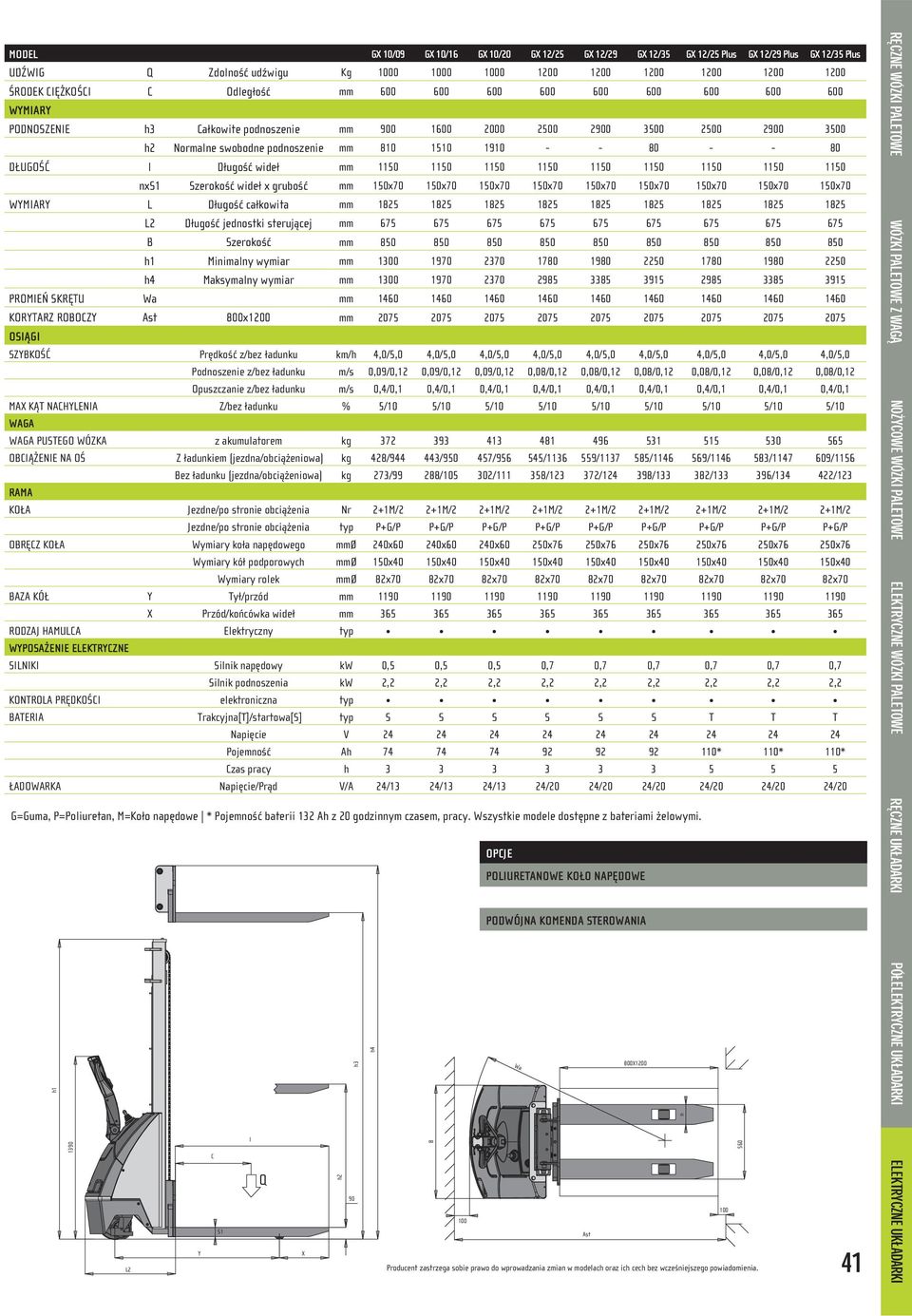

2 B n MODEL GX 10/09 GX 10/16 GX 10/20 GX 12/25 GX 12/29 GX 12/35 GX 12/25 Plus GX 12/29 Plus GX 12/35 Plus UDŹWIG Q Zdolność udźwigu Kg ŚRODEK CIĘŻKOŚCI C Odległość mm WYMIARY PODNOSZENIE h3 Całkowite podnoszenie mm h2 Normalne swobodne podnoszenie mm DŁUGOŚĆ l Długość wideł mm nxs1 Szerokość wideł x grubość mm 150x70 150x70 150x70 150x70 150x70 150x70 150x70 150x70 150x70 WYMIARY L Długość całkowita mm L2 Długość jednostki sterującej mm B Szerokość mm h1 Minimalny wymiar mm h4 Maksymalny wymiar mm PROMIEŃ SKRĘTU Wa mm KORYTARZ ROBOCZY Ast 800x1200 mm OSIĄGI SZYBKOŚĆ Prędkość z/bez ładunku km/h 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 Podnoszenie z/bez ładunku m/s 0,09/0,12 0,09/0,12 0,09/0,12 0,08/0,12 0,08/0,12 0,08/0,12 0,08/0,12 0,08/0,12 0,08/0,12 Opuszczanie z/bez ładunku m/s 0,4/0,1 0,4/0,1 0,4/0,1 0,4/0,1 0,4/0,1 0,4/0,1 0,4/0,1 0,4/0,1 0,4/0,1 MAX KĄT NACHYLENIA Z/bez ładunku % 5/10 5/10 5/10 5/10 5/10 5/10 5/10 5/10 5/10 WAGA WAGA PUSTEGO WÓZKA z akumulatorem kg OBCIĄŻENIE NA OŚ Z ładunkiem (jezdna/obciążeniowa) kg 428/ / / / / / / / /1156 Bez ładunku (jezdna/obciążeniowa) kg 273/99 288/ / / / / / / /123 RAMA KOŁA Jezdne/po stronie obciążenia Nr 2+1M/2 2+1M/2 2+1M/2 2+1M/2 2+1M/2 2+1M/2 2+1M/2 2+1M/2 2+1M/2 Jezdne/po stronie obciążenia typ P+G/P P+G/P P+G/P P+G/P P+G/P P+G/P P+G/P P+G/P P+G/P OBRĘCZ KOŁA Wymiary koła napędowego mmø 240x60 240x60 240x60 250x76 250x76 250x76 250x76 250x76 250x76 Wymiary kół podporowych mmø 150x40 150x40 150x40 150x40 150x40 150x40 150x40 150x40 150x40 Wymiary rolek mmø 82x70 82x70 82x70 82x70 82x70 82x70 82x70 82x70 82x70 BAZA KÓŁ Y Tył/przód mm X Przód/końcówka wideł mm RODZAJ HAMULCA Elektryczny typ WYPOSAŻENIE ELEKTRYCZNE SILNIKI Silnik napędowy kw 0,5 0,5 0,5 0,7 0,7 0,7 0,7 0,7 0,7 Silnik podnoszenia kw 2,2 2,2 2,2 2,2 2,2 2,2 2,2 2,2 2,2 KONTROLA PRĘDKOŚCI elektroniczna typ BATERIA Trakcyjna[T]/startowa[S] typ S S S S S S T T T Napięcie V Pojemność Ah * 110* 110* Czas pracy h ŁADOWARKA Napięcie/Prąd V/A 24/13 24/13 24/13 24/20 24/20 24/20 24/20 24/20 24/20 G=Guma, P=Poliuretan, M=Koło napędowe * Pojemność baterii 132 Ah z 20 godzinnym czasem, pracy. Wszystkie modele dostępne z bateriami żelowymi. OPCJE POLIURETANOWE KOŁO NAPĘDOWE PODWÓJNA KOMENDA STEROWANIA h1 h3 h l C Q h2 90 S1 Ast 41 Y X L2 Producent zastrzega sobie prawo do wprowadzania zmian w modelach oraz ich cech bez wcześniejszego powiadomienia. Wa 800X RĘ CZNE WÓZKI PALETOWE WÓZKI PALETOWE Z WAGĄ NOZYCOWE WÓZKI PALETOWE ELEKTRYCZNE WÓZKI PALETOWE RĘ CZNE UKŁADARKI PÓŁELEKTRYCZNE UKŁADARKI ELEKTRYCZNE UKŁADARKI

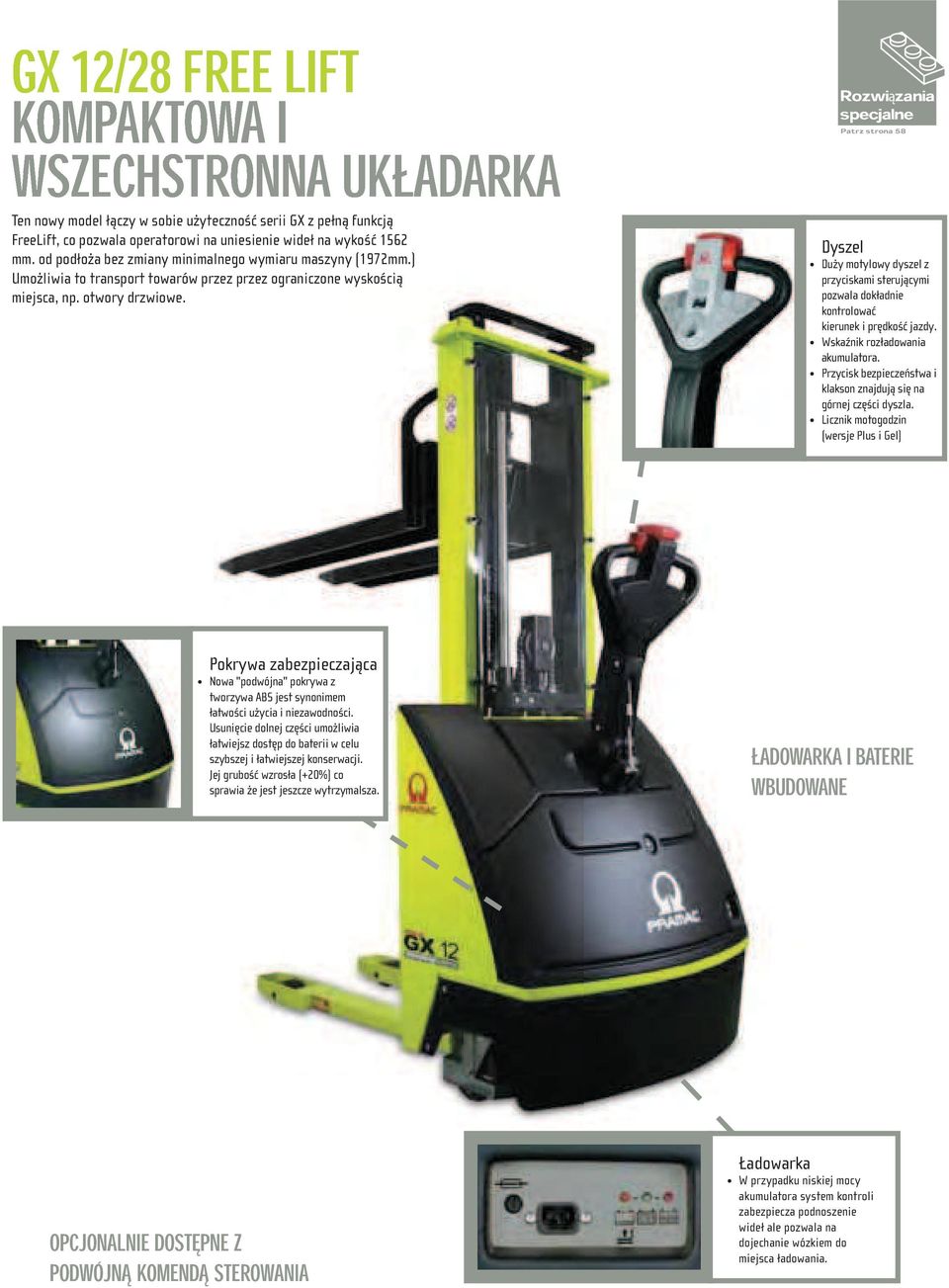

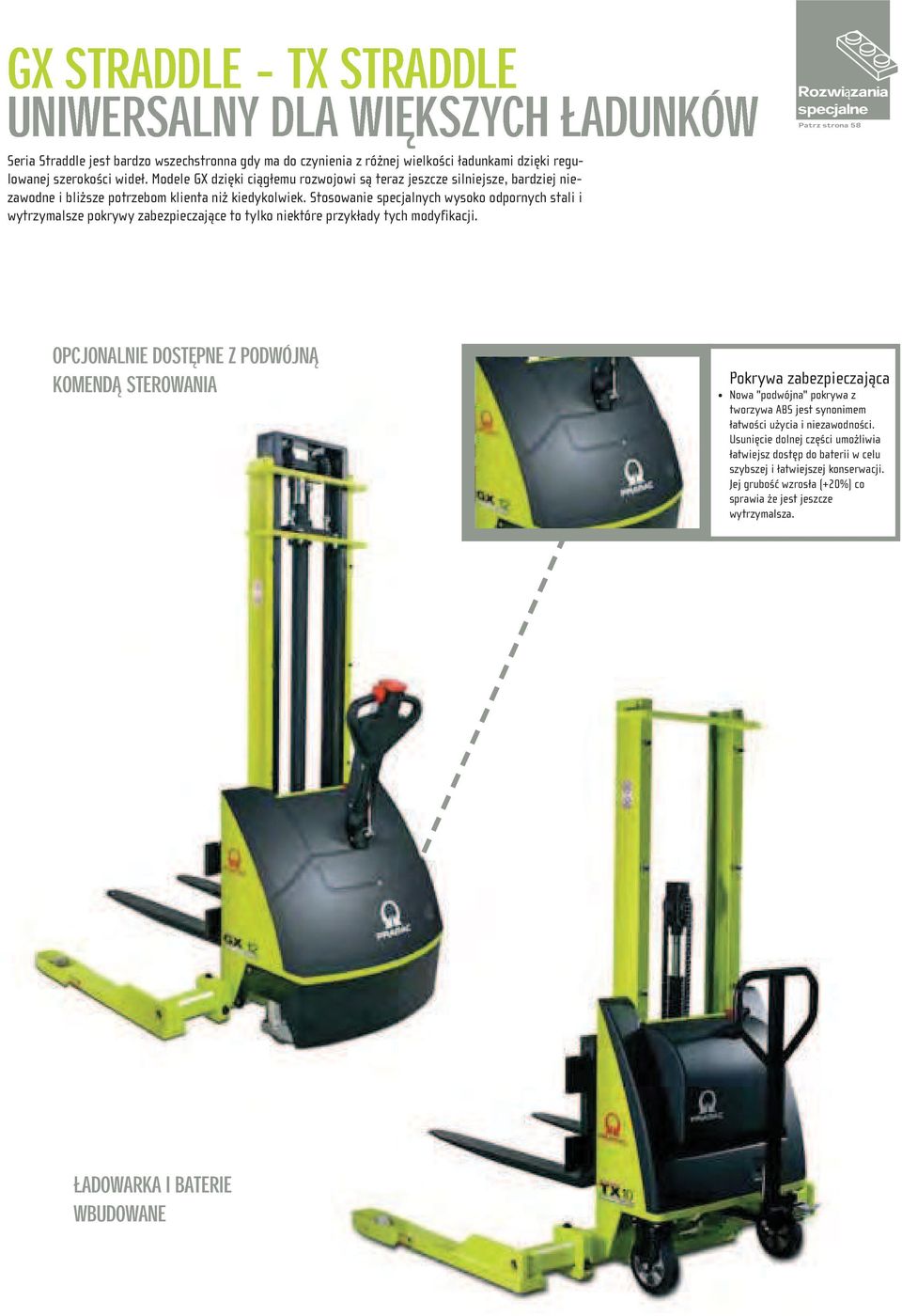

3 GX 12/28 FREE LIFT KOMPAKTOWA I WSZECHSTRONNA UKŁADARKA Ten nowy model łączy w sobie użyteczność serii GX z pełną funkcją FreeLift, co pozwala operatorowi na uniesienie wideł na wykość 1562 mm. od podłoża bez zmiany minimalnego wymiaru maszyny (1972mm.) Umożliwia to transport towarów w przez przez ograniczone wyskością miejsca, np. otwory drzwiowe. Rozwiązania specjalne Patrz strona 58 Dyszel Duży motylowy dyszel z przyciskami sterującymi pozwala dokładnie kontrolować kierunek i prędkość jazdy. Wskaźnik rozładowania akumulatora. Przycisk bezpieczeństwa i klakson znajdują się na górnej części dyszla. Licznik motogodzin (wersje Plus i Gel) Pokrywa zabezpieczająca Nowa "podwójna" pokrywa z tworzywa ABS jest synonimem łatwości użycia i niezawodności. Usunięcie dolnej części umożliwia łatwiejsz dostęp do baterii w celu szybszej i łatwiejszej konserwacji. Jej grubość wzrosła (+20%) co sprawia że jest jeszcze wytrzymalsza. ŁADOWARKA I BATERIE WBUDOWANE OPCJONALNIE DOSTĘ PNE Z PODWÓJNĄ KOMENDĄ STEROWANIA Ładowarka W przypadku niskiej mocy akumulatora system kontroli zabezpiecza podnoszenie wideł ale pozwala na dojechanie wózkiem do miejsca ładowania.

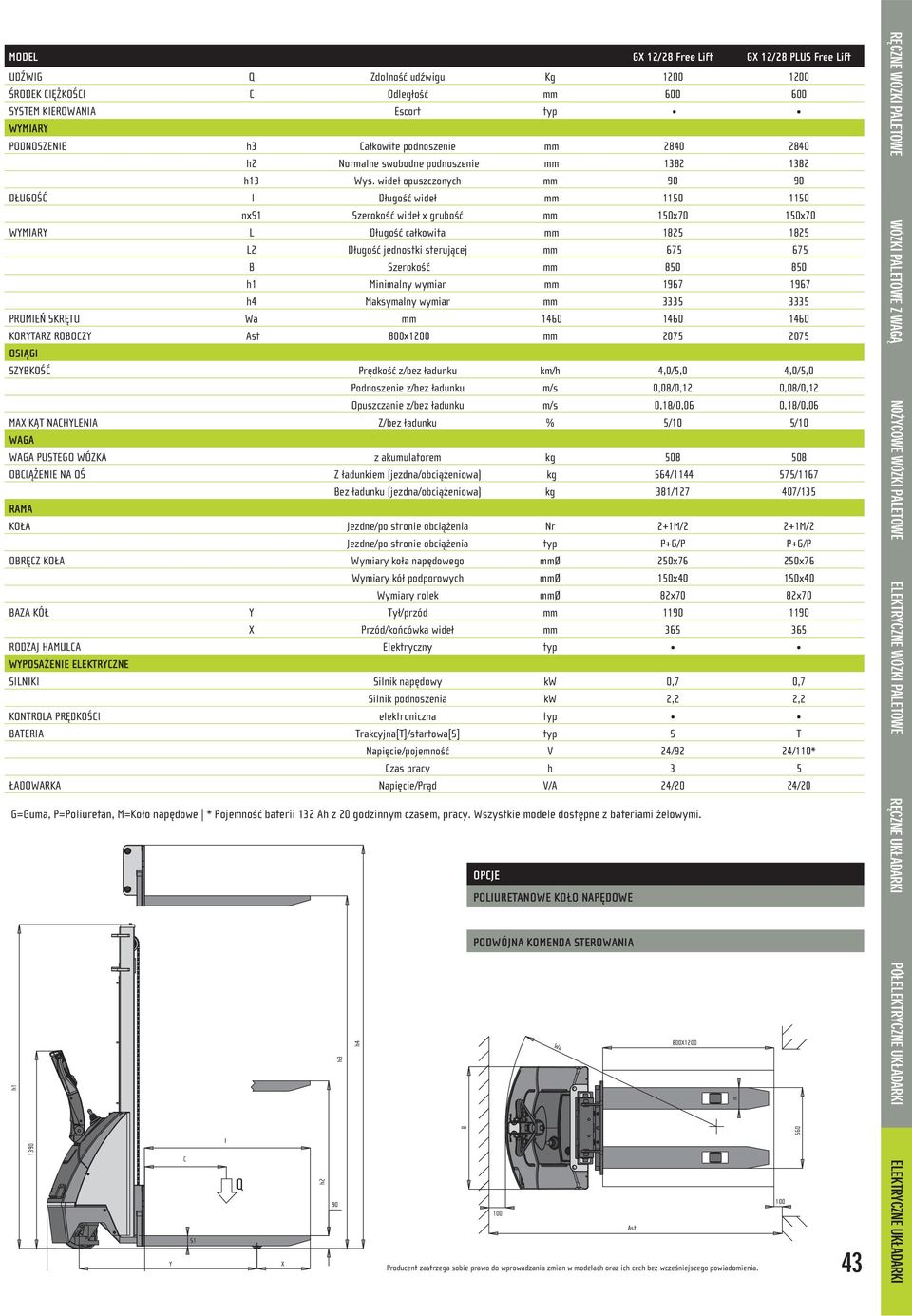

4 n MODEL GX 12/28 Free Lift GX 12/28 PLUS Free Lift UDŹWIG Q Zdolność udźwigu Kg ŚRODEK CIĘŻKOŚCI C Odległość mm SYSTEM KIEROWANIA Escort typ WYMIARY PODNOSZENIE h3 Całkowite podnoszenie mm h2 Normalne swobodne podnoszenie mm h13 Wys. wideł opuszczonych mm DŁUGOŚĆ l Długość wideł mm nxs1 Szerokość wideł x grubość mm 150x70 150x70 WYMIARY L Długość całkowita mm L2 Długość jednostki sterującej mm B Szerokość mm h1 Minimalny wymiar mm h4 Maksymalny wymiar mm PROMIEŃ SKRĘTU Wa mm KORYTARZ ROBOCZY Ast 800x1200 mm OSIĄGI SZYBKOŚĆ Prędkość z/bez ładunku km/h 4,0/5,0 4,0/5,0 Podnoszenie z/bez ładunku m/s 0,08/0,12 0,08/0,12 Opuszczanie z/bez ładunku m/s 0,18/0,06 0,18/0,06 MAX KĄT NACHYLENIA Z/bez ładunku % 5/10 5/10 WAGA WAGA PUSTEGO WÓZKA z akumulatorem kg OBCIĄŻENIE NA OŚ Z ładunkiem (jezdna/obciążeniowa) kg 564/ /1167 Bez ładunku (jezdna/obciążeniowa) kg 381/ /135 RAMA KOŁA Jezdne/po stronie obciążenia Nr 2+1M/2 2+1M/2 Jezdne/po stronie obciążenia typ P+G/P P+G/P OBRĘCZ KOŁA Wymiary koła napędowego mmø 250x76 250x76 Wymiary kół podporowych mmø 150x40 150x40 Wymiary rolek mmø 82x70 82x70 BAZA KÓŁ Y Tył/przód mm X Przód/końcówka wideł mm RODZAJ HAMULCA Elektryczny typ WYPOSAŻENIE ELEKTRYCZNE SILNIKI Silnik napędowy kw 0,7 0,7 Silnik podnoszenia kw 2,2 2,2 KONTROLA PRĘDKOŚCI elektroniczna typ BATERIA Trakcyjna[T]/startowa[S] typ S T Napięcie/pojemność V 24/92 24/110* Czas pracy h 3 5 ŁADOWARKA Napięcie/Prąd V/A 24/20 24/20 G=Guma, P=Poliuretan, M=Koło napędowe * Pojemność baterii 132 Ah z 20 godzinnym czasem, pracy. Wszystkie modele dostępne z bateriami żelowymi. OPCJE POLIURETANOWE KOŁO NAPĘDOWE PODWÓJNA KOMENDA STEROWANIA h1 h3 h4 B 1390 l C Q Wa h Ast S1 Y X Producent zastrzega sobie prawo do wprowadzania zmian w modelach oraz ich cech bez wcześniejszego powiadomienia. 800X RĘ CZNE WÓZKI PALETOWE WÓZKI PALETOWE Z WAGĄ NOZYCOWE WÓZKI PALETOWE ELEKTRYCZNE WÓZKI PALETOWE RĘ CZNE UKŁADARKI PÓŁELEKTRYCZNE UKŁADARKI ELEKTRYCZNE UKŁADARKI

5 GX STRADDLE - TX STRADDLE UNIWERSALNY DLA WIĘ KSZYCH ŁADUNKÓW Rozwiązania specjalne Patrz strona 58 Seria Straddle jest bardzo wszechstronna gdy ma do czynienia z różnej wielkości ładunkami dzięki regulowanej szerokości wideł. Modele GX dzięki ciągłemu rozwojowi są teraz jeszcze silniejsze, bardziej niezawodne i bliższe potrzebom klienta niż kiedykolwiek. Stosowanie specjalnych wysoko odpornych stali i wytrzymalsze pokrywy zabezpieczające to tylko niektóre przykłady tych modyfikacji. OPCJONALNIE DOSTĘ PNE Z PODWÓJNĄ KOMENDĄ STEROWANIA Pokrywa zabezpieczająca Nowa "podwójna" pokrywa z tworzywa ABS jest synonimem łatwości użycia i niezawodności. Usunięcie dolnej części umożliwia łatwiejsz dostęp do baterii w celu szybszej i łatwiejszej konserwacji. Jej grubość wzrosła (+20%) co sprawia że jest jeszcze wytrzymalsza. ŁADOWARKA I BATERIE WBUDOWANE

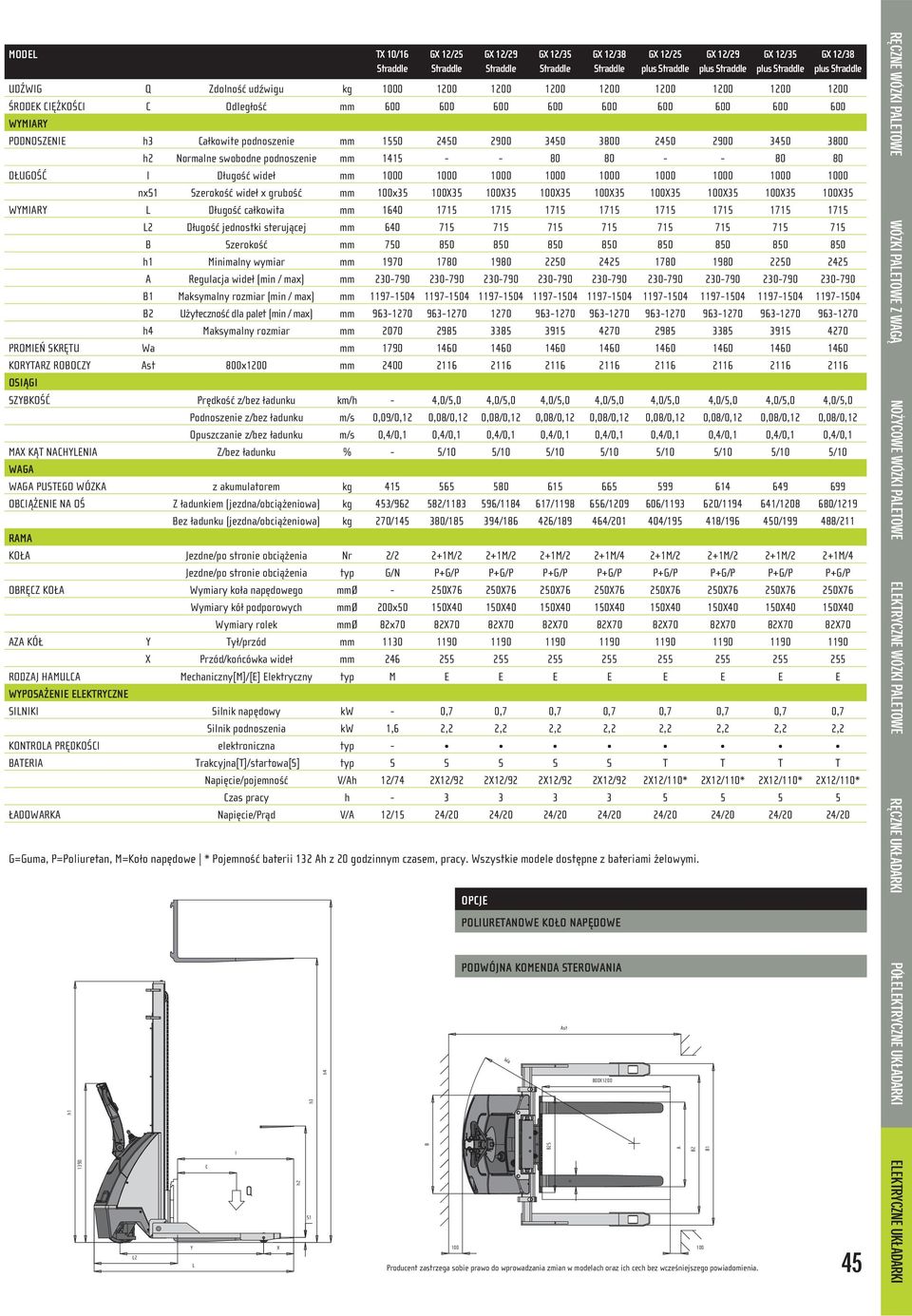

6 h L2 Y L Q n A B MODEL TX 10/16 GX 12/25 GX 12/29 GX 12/35 GX 12/38 GX 12/25 GX 12/29 GX 12/35 GX 12/38 Straddle Straddle Straddle Straddle Straddle plus Straddle plus Straddle plus Straddle plus Straddle UDŹWIG Q Zdolność udźwigu kg ŚRODEK CIĘŻKOŚCI C Odległość mm WYMIARY PODNOSZENIE h3 Całkowite podnoszenie mm h2 Normalne swobodne podnoszenie mm DŁUGOŚĆ l Długość wideł mm nxs1 Szerokość wideł x grubość mm x35 X35 X35 X35 X35 X35 X35 X35 X35 WYMIARY L Długość całkowita mm L2 Długość jednostki sterującej mm B Szerokość mm h1 Minimalny wymiar mm A Regulacja wideł (min / max) mm B1 Maksymalny rozmiar (min / max) mm B2 Użyteczność dla palet (min / max) mm h4 Maksymalny rozmiar mm PROMIEŃ SKRĘTU Wa mm KORYTARZ ROBOCZY Ast 800x1200 mm OSIĄGI SZYBKOŚĆ Prędkość z/bez ładunku km/h - 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 Podnoszenie z/bez ładunku m/s 0,09/0,12 0,08/0,12 0,08/0,12 0,08/0,12 0,08/0,12 0,08/0,12 0,08/0,12 0,08/0,12 0,08/0,12 Opuszczanie z/bez ładunku m/s 0,4/0,1 0,4/0,1 0,4/0,1 0,4/0,1 0,4/0,1 0,4/0,1 0,4/0,1 0,4/0,1 0,4/0,1 MAX KĄT NACHYLENIA Z/bez ładunku % - 5/10 5/10 5/10 5/10 5/10 5/10 5/10 5/10 WAGA WAGA PUSTEGO WÓZKA z akumulatorem kg OBCIĄŻENIE NA OŚ Z ładunkiem (jezdna/obciążeniowa) kg 453/ / / / / / / / /1219 RAMA Bez ładunku (jezdna/obciążeniowa) kg 270/ / / / / / / / /211 KOŁA Jezdne/po stronie obciążenia Nr 2/2 2+1M/2 2+1M/2 2+1M/2 2+1M/4 2+1M/2 2+1M/2 2+1M/2 2+1M/4 Jezdne/po stronie obciążenia typ G/N P+G/P P+G/P P+G/P P+G/P P+G/P P+G/P P+G/P P+G/P OBRĘCZ KOŁA Wymiary koła napędowego mmø - 250X76 250X76 250X76 250X76 250X76 250X76 250X76 250X76 Wymiary kół podporowych mmø 200x50 150X40 150X40 150X40 150X40 150X40 150X40 150X40 150X40 C Wymiary rolek mmø 82x70 82X70 82X70 82X70 82X70 82X70 82X70 82X70 82X70 AZA KÓŁ Y Tył/przód mm X Przód/końcówka wideł mm RODZAJ HAMULCA Mechaniczny[M]/[E] Elektryczny typ M E E E E E E E E WYPOSAŻENIE ELEKTRYCZNE SILNIKI Silnik napędowy kw - 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,7 Silnik podnoszenia kw 1,6 2,2 2,2 2,2 2,2 2,2 2,2 2,2 2,2 KONTROLA PRĘDKOŚCI elektroniczna typ - BATERIA Trakcyjna[T]/startowa[S] typ S S S S S T T T T Napięcie/pojemność V/Ah 12/74 2X12/92 2X12/92 2X12/92 2X12/92 2X12/110* 2X12/110* 2X12/110* 2X12/110* Czas pracy h ŁADOWARKA Napięcie/Prąd V/A 12/15 24/20 24/20 24/20 24/20 24/20 24/20 24/20 24/20 G=Guma, P=Poliuretan, M=Koło napędowe * Pojemność baterii 132 Ah z 20 godzinnym czasem, pracy. Wszystkie modele dostępne z bateriami żelowymi. l X h2 h3 S1 h4 OPCJE POLIURETANOWE KOŁO NAPĘDOWE PODWÓJNA KOMENDA STEROWANIA Wa 825 Ast 800X1200 Producent zastrzega sobie prawo do wprowadzania zmian w modelach oraz ich cech bez wcześniejszego powiadomienia. B2 B1 45 RĘ CZNE WÓZKI PALETOWE WÓZKI PALETOWE Z WAGĄ NOZYCOWE WÓZKI PALETOWE ELEKTRYCZNE WÓZKI PALETOWE RĘ CZNE UKŁADARKI PÓŁELEKTRYCZNE UKŁADARKI ELEKTRYCZNE UKŁADARKI
